鲁班猫介绍

鲁班猫-瑞芯微(LubanCat-RK)系列则是野火基于瑞芯微(Rockchip)高性能处理器开发的系列卡片电脑。凭借它优越的性能以及多产品线覆盖教育、商业应用、工业控制等领域,具备广泛的应用场景:

  • 卡片电脑:办公、编程开发,家庭娱乐、编程教育等
  • Linux服务器:私有云、软路由、NAS、个人WEB服务器等
  • 家庭智能化中枢:电视盒子、智能家居控制、传感器数据分析、安防监控等
  • 工业化:电子广告牌、自动售卖机、机器人、无人机等
  • 嵌入式开发板:加速嵌入式项目验证及开发

    鲁班猫系列

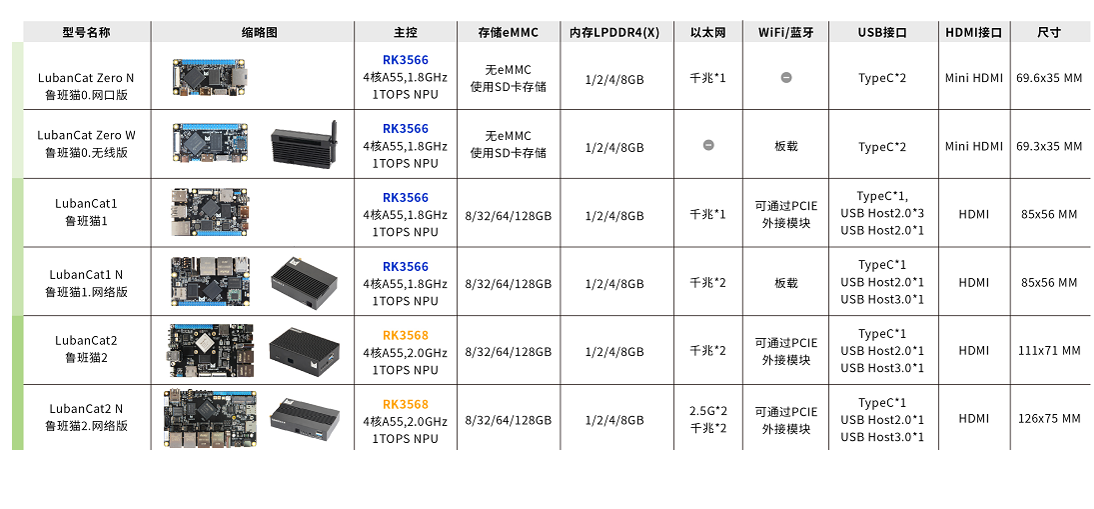

    LubanCat-RK系列包含三个子系列,使用RK3566/RK3568主芯片搭配不同外设来面对不同的使用需求。

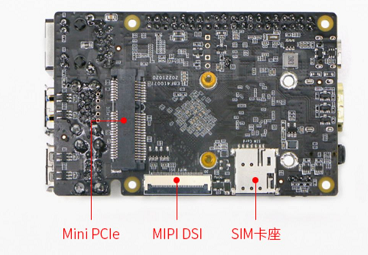

    lubancat-1s

    LubanCat-1S使用了一颗包含四核Cortex-A55处理器、Mali G52 2EE图形处理器和高能效NPU的SOC, 搭配千兆网口、HDMI、USB3.0、MINI PCI-E、MIPI等外设。在引出高使用率高接口的同时删减了部分使用率较低的接口和外设, 使其性价比得到显著提升,而预留的USB、MINI PCI-E等通用接口,又进一步扩大了板卡的使用场景。
    这使得LubanCat-1S不仅能作为高性能单板电脑来使用,还可以作为嵌入式主板,用于显示、控制、网络传输等多种场景。

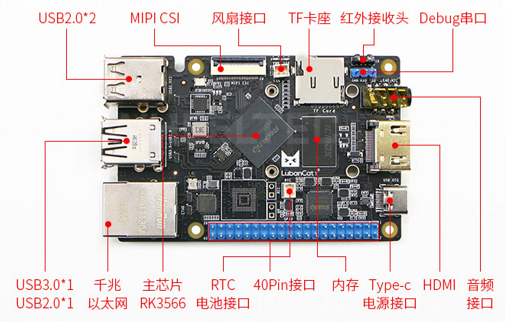

    硬件资源
    硬件资源表
板卡名称 LubanCat-1S
电源接口 Type-C_5V@3A直流输入/下载接口
主芯片 RK3566(四核Cortex-A55、1.8GHz、Mali-G52)
内存 LPDDR4/4X-1/2/4/8GB
存储 无eMMC,仅支持SD卡
以太网 10/100/1000M自适应以太网口x1
USB2.0 Type-A接口x3(HOST)
USB2.0 Type-C接口x1(OTG),固件烧录接口,与电源接口共用
USB3.0 Type-A接口x1(HOST)
Debug串口 一路Debug串口,默认参数1500000-8-N-1
短接跳线 MR(MaskRom)、REC(Recovery)
音频接口 耳机输出+麦克风输入2合1接口
40Pin接口 兼容树莓派40Pin接口,支持PWM,GPIO,I2C,SPI,UART功能
MINI-PCIE 可配合全高或半高的WIFI网卡、4G模块或其他MINI-PCIE接口模块使用
SIM卡接口 搭配4G模块使用
HDMI2.0 显示器接口
MIPI-DSI MIPI屏幕接口
MIPI-CSI 摄像头接口
红外接收 支持红外遥控
TF卡座 支持TF卡启动系统,最高支持512GB
风扇接口 支持安装风扇散热
RTC接口 支持RTC功能
