中间系统-中间系统
为ISO模型设计的路由协议，适用于各种三层网络类型

相关概念

  • IS
    • 中间系统
    • 泛指路由器

  • ES

    • 终端系统
    • 泛指终端设备

      路由分级

      IS-IS - 图1

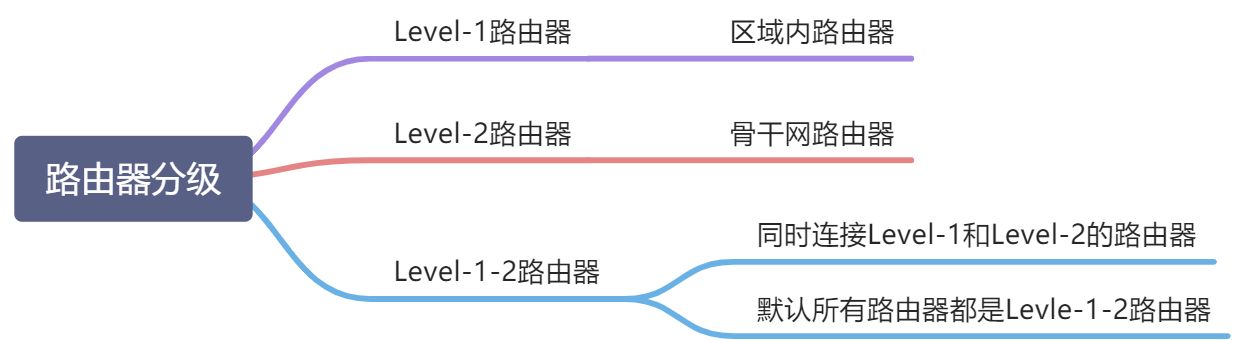

      路由器分级

      IS-IS - 图2

      IS-IS和OSPF对比

      IS-IS - 图3

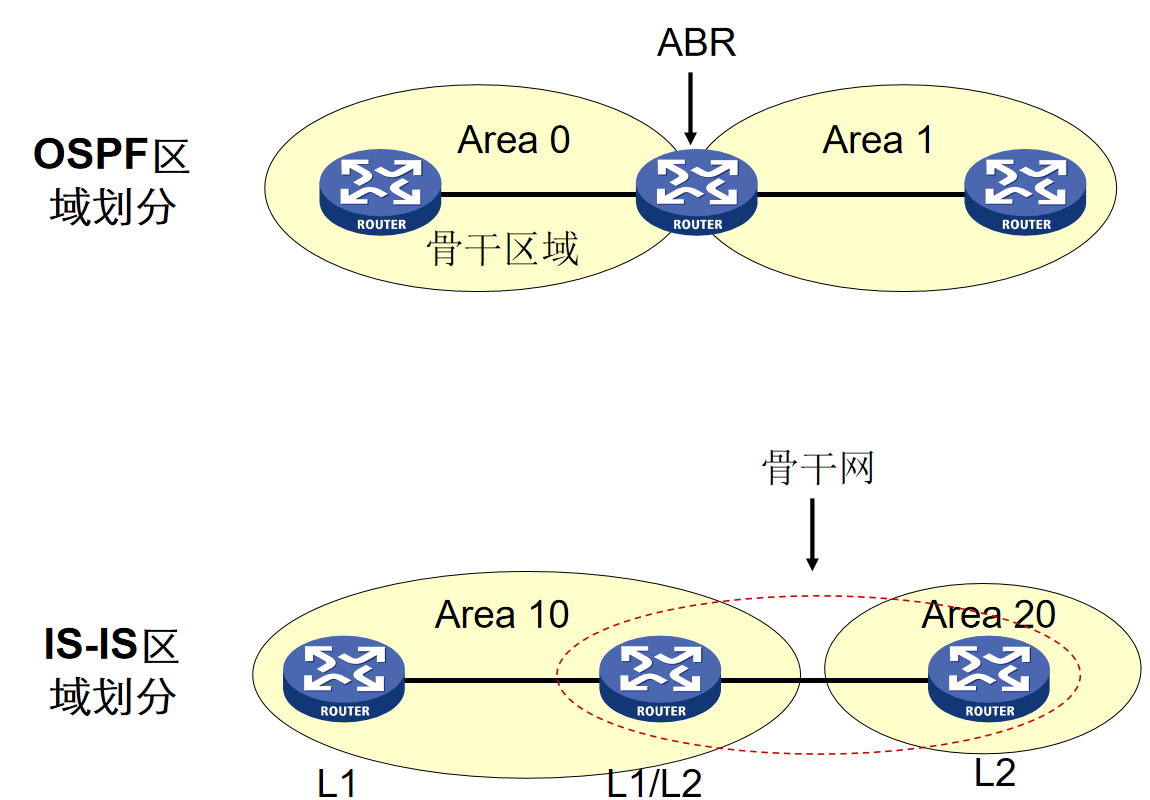

      IS-IS与OSPF的比较-区域设计

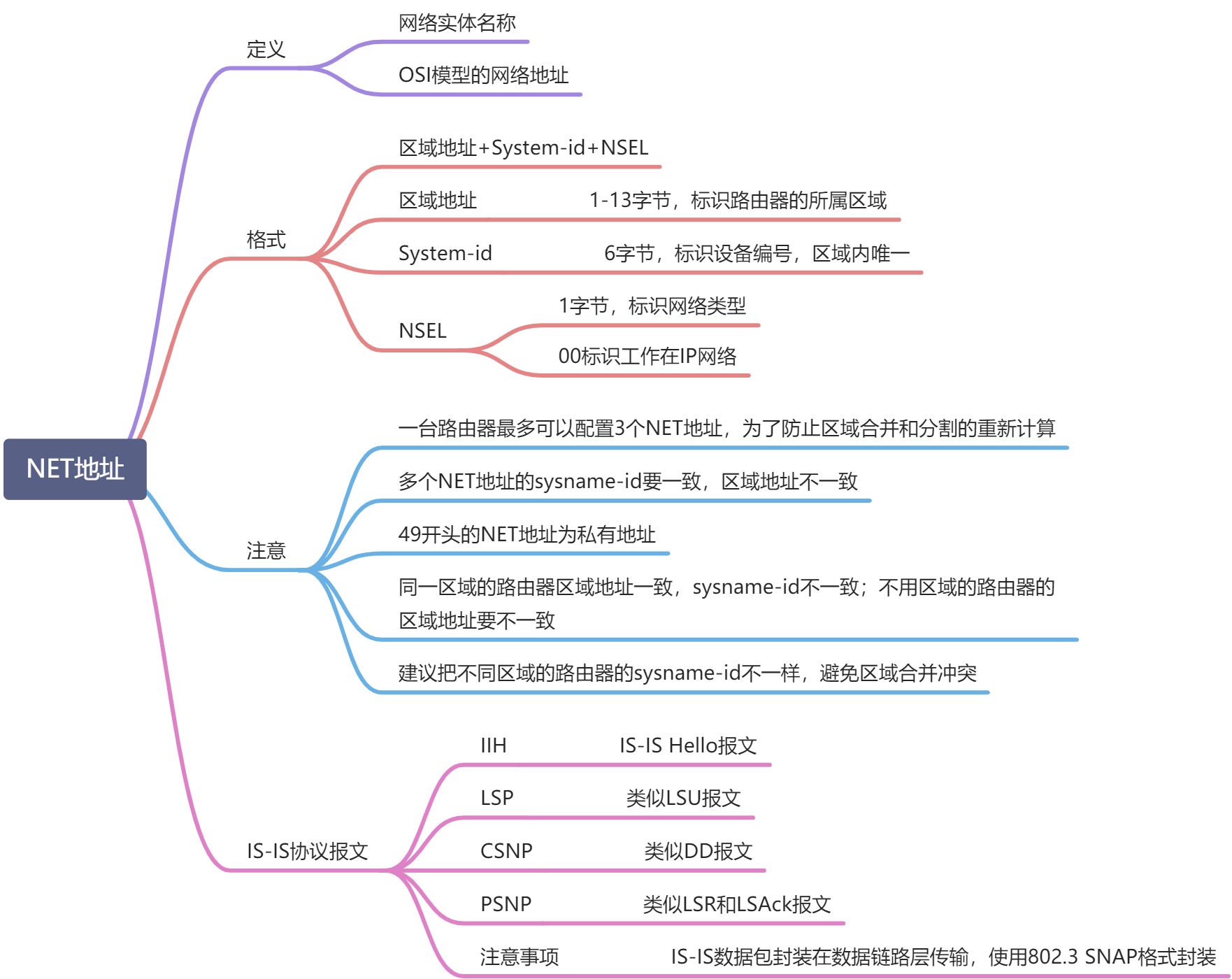

      NET地址

      IS-IS - 图5

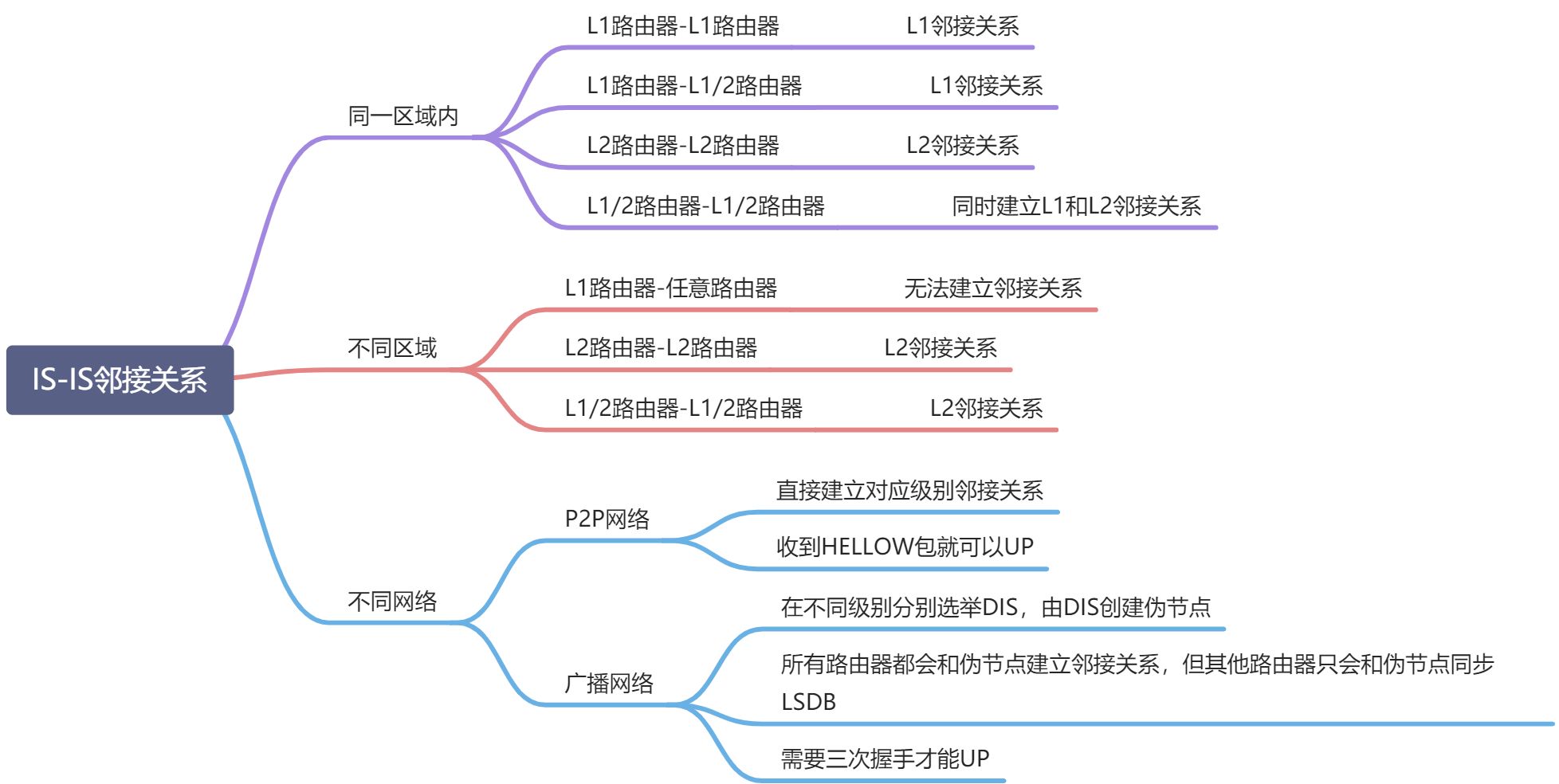

      IS-IS邻接关系

      IS-IS - 图6

      IS-IS的LSDB同步

      IS-IS - 图7

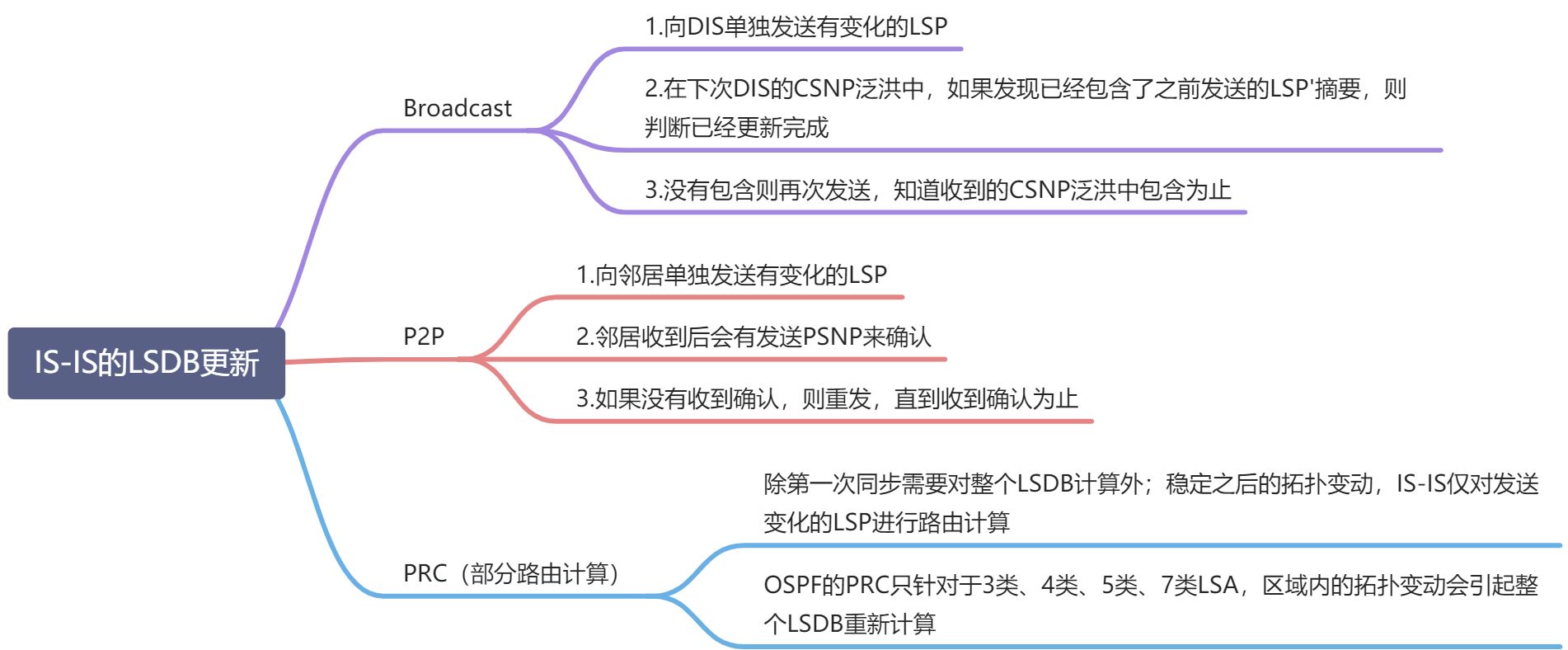

      IS-IS的LSDB更新

      IS-IS - 图8

      LSP扩散规则

  • L1路由器只建立L1的LSDB

  • L2路由器只建立L2的LSDB

  • L1/2路由器分别建立一个L1的LSDB和一个L2的LSDB

    IS-IS开销类型

    IS-IS - 图9

    路由渗透

    使用原因

  • IS-IS不会把L2的明细路由传递至L1路由器，只会由L1/L2路由器向区域内发布一条ATT bit置位的LSP，使区域内的L1路由器发布一条默认路由

  • （不用路由渗透）可能导致选择到次优路由

    原理

    把L2路由转换为L1后传递至L1路由器

    常用命令

    | 命令 | | 作用 | | —- | —- | —- | | [h3c]is-is ‘process-id’ | | 创建IS-IS进程，进入IS-IS协议视图 | | [h3c-isis-1]network-entity ‘NET-address’ | | 配置NET地址 | | [h3c-GigabitEthernet0/0]isis enable ‘process-id’ | | 接口使能IS-IS协议 | | [h3c-isis-1]is-level level-‘1/2/1-2’ | | 配置IS-IS路由器级别 | | [h3c-GigabitEthernet0/0]isis circuit-level level-‘1/2/1-2’ | | 配置接口邻接关系级别 | | [h3c-GigabitEthernet0/0]isis cost ‘cost’ | | 配置IS-IS开销 | | [h3c-isis-1]address-family ipv4
    [h3c-isis-1-ipv4]import-route isis level-2 into level-1 | | 配置IS-IS路由渗透 | | [h3c-GigabitEthernet0/0]isis authentication-mode …… | | 配置IS-IS接口验证 | | [h3c]display is-is peer | | 查看IS-IS邻接关系 |
