RSTP的端口角色：

RSTP在STP基础上新增加了2种端口角色：Backup端口和边缘端口。通过端口角色的增补，简化了生成树协议的理解及部署。

  • Backup端口：由于学习到自己发送的配置BPDU报文而阻塞的端口，指定端口的备份，提供了另外一条从根节点到叶节点的备份通路。
  • 边缘端口：如果端口位于整个交换区域边缘，不与任何交换设备连接，这种端口叫做边缘端口。边缘端口一般与用户终端设备直接连接。

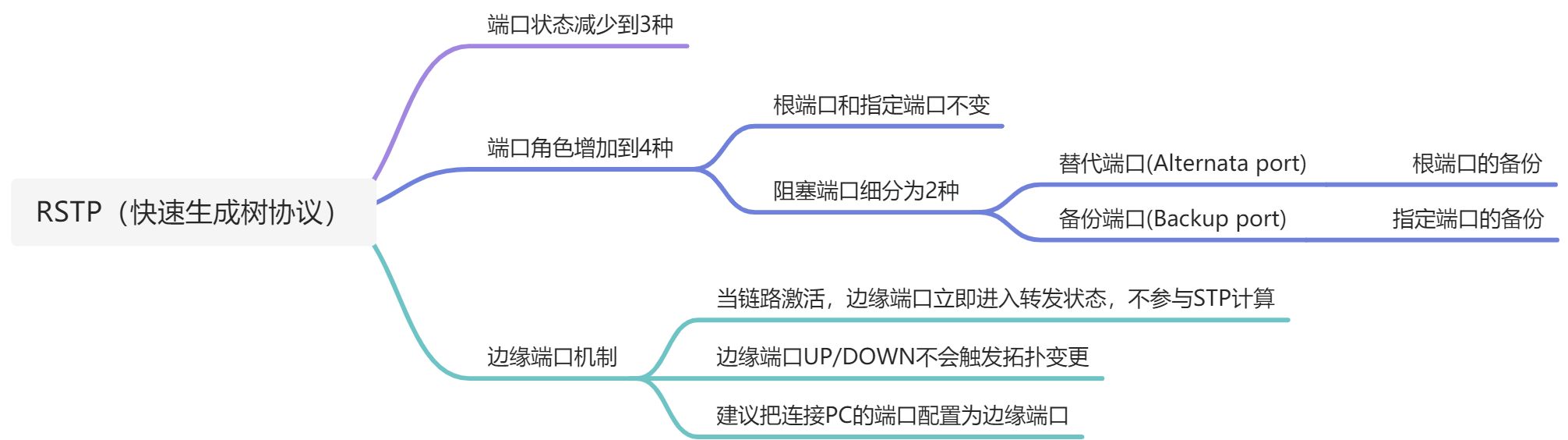

RSTP（快速生成树协议） - 图1

边缘端口的特点：

  1. 边缘端口会节省30S的延时，端口UP后会立即进入转发状态。
  2. 边缘端口的UP/DOWN不会触发拓扑改变。
  3. 边缘端口收的TC置为的配置BPDU报文不会将MAC地址的老化时间设置为15s。
  4. 边缘端口如果收到配置的BPDU报文会马上变为一个普通端口，进行STP的收敛
  5. 边缘端口也会发送配置BPDU报文。
  6. PA协商不会阻塞边缘端口。

    同时还增加了两种接口状态：Alternate端口与Backup端口

    | 角色 | 描述 | | —- | —- | | Backup | Backup端口作为指定端口的备份，提供了另外一种从根桥到非根桥的备份链路。 | | Alternate | Alternate端口作为根端口的备份端口，提供了从指定桥到根桥的另一条备份路径。 |

RSTP的端口状态：

RSTP的端口状态在STP的基础上进行了改进。由原来的五种缩减为三种。

端口状态 说明
Forwarding（转发） 在这种状态下，端口既转发用户流量又处理BPDU报文。
Learning（学习） 这是一种过渡状态。在Learning下，交换设备会根据收到的用户流量，构建MAC地址表，但不转发用户流量，所以叫做学习状态。Learning状态的端口处理BPDU报文，不转发用户流量。
Discarding(丢弃) Discarding状态的端口只接收BPDU报文。

注： MSTP端口状态与RSTP端口状态相同。 华为公司数据通信设备缺省情况处于MSTP模式，当从MSTP模式切换到STP模式，运行STP协议的设备上端口支持的端口状态仍然保持和MSTP支持的端口状态一样，支持的状态仅包括Forwarding、Learning和Discarding

RSTP报文

RSTP报文格式

在BPDU的格式上，除了保证和STP格式基本一致之外，RSTP作了一些小的变化。一个是在Type字段，配置BPDU类型不再是0而是2，版本号也变成了2。所以运行STP的交换机收到该类BPDU时会丢弃。
另一个变化是在Flag字段，把原来保留的中间6位使用起来。这样改变了的配置BPDU叫做RST BPDU。
RSTP Flag字段格式：

  • Bit7：TCA
  • Bit6：Agreement
  • Bit5：Forwarding
  • Bit4：Learning
  • Bit3和Bit2：端口角色
    • 00：(Unknown) 未知
    • 01：Alternate / Backup Port
    • 10：（Root Port）根端口
    • 11：（Designated Port）指定端口
  • Bit1：Proposal
  • Bit0：TC

    TC报文

    TC报文是什么

    小伙伴们在日常维护中是否发现，交换机上可能经常产生STP TC报文的日志告警，比如：
    RSTP（快速生成树协议） - 图2
    TC报文对现网业务的影响可大可小，有时仅仅体现为偶尔出现告警打印，有时却能引起报文泛洪、拥塞丢包。因此为了网络的正常稳定运行，应该尽可能消除异常TC报文的产生。那TC报文到底是什么呢？
    我们常说的TC报文其实就是TCN BPDU，它的作用是网络中的其他网桥通知根桥网络拓扑发生了变化。上面的告警中出现了两种TC报文，一种是STP_DETECTED_TC，这是接口所在生成树实例或VLAN拓扑发生变化，本端设备检测到拓扑变化后产生的TC报文。另一种是STP_NOTIFIED_TC，这是远端相连设备通知本设备某接口所在生成树实例或VLAN的拓扑发生变化后产生的TC报文。

    什么情况下会产生TC报文

    按照IEEE协议规定，TCN BPDU的产生条件有两个：
    1. 网桥上有端口转变为Forwarding状态，且该网桥至少包含一个指定端口。
    2.网桥上有端口从Forwarding状态或Learning状态转变为Blocking状态。
    若上述两个条件之一满足，就说明网络拓扑发生了变化，网桥就需要使用TCN BPDU通知根桥这一变化。在日常维护中，TC报文的产生通常有以下几种情况：
    1. 设备或链路出现故障，引发STP重新计算，产生TC报文。
    2. STP配置参数更改，引发STP重新计算，产生TC报文。
    3. 连接终端的端口使能了STP，但没有配置为边缘端口，当终端发生重启等情况导致该端口链路状态变化时，该端口产生TC报文。
    4. 来自用户设备的攻击TC报文也可能传入其所接入的二层网络。

    收到TC报文会怎样

    H3C系列交换机上实现的是标准MSTP的STP兼容模式，接口收到TC报文后，将把所有VLAN或Instance实例中所有VLAN的MAC表项删除，由流量触发重新学习，ARP表项会由设备会主动发送ARP请求报文来进行更新。
    下面我们通过一个小实验来说明该过程。

    一、实验拓扑

    RSTP（快速生成树协议） - 图3
    在Spine和Leaf上共起四个网关地址，使用一台交换机来模拟PC，配置四个VLAN虚接口模拟四个终端设备。
    除PC外的其他设备均开启MSTP，Access-2与PC互联接口配置边缘端口和BPDU保护功能。
    通过手动打开和关闭Access-1的上行接口来模拟网络中的链路故障和新接入交换机，构造拓扑改变触发条件。

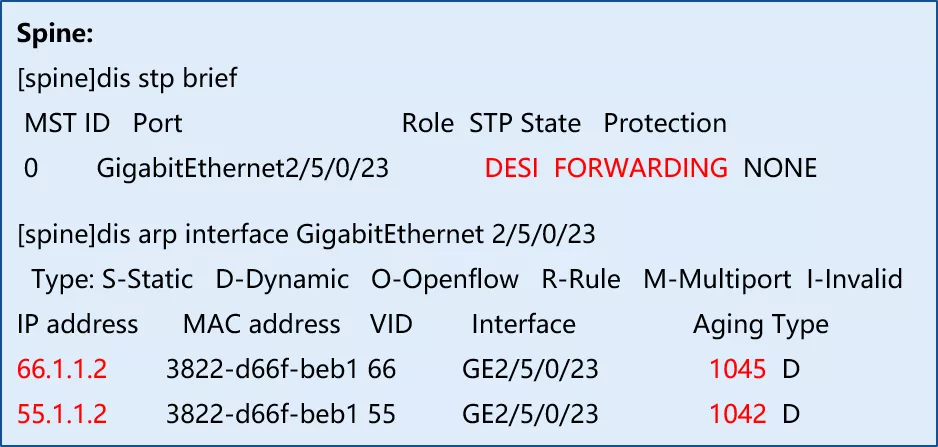

    网络初始状态
    Spine为根设备，初始TC收发为0，正常学习到55.1.1.2和66.1.1.2的ARP表项。
    RSTP（快速生成树协议） - 图4
    Leaf设备上初始TC收发为0，正常学习到77.1.1.2和88.1.1.2的ARP表项。
    RSTP（快速生成树协议） - 图5
    接下来通过手工关闭一次再打开一次Access-1的上行口，来模拟网络中互联接口UP/DOWN和新接入交换机的场景，在整个过程中观察以下三方面情况：
    1. 观察各设备的TC报文收发情况。
    2. PC和网关之间不进行互ping操作，观察Spine和Leaf的ARP表项老化时间的更新情况。
    3. 在Access-2上行口抓包，观察网络中ARP报文的传递过程。
    TC报文收发情况
    1. Spine设备上
    手工关闭一次再打开一次Access-1的上行口后，可以看到Spine打印了两条TC告警。这是因为Access-1的上行接口DOWN再UP一次时，Access-1和Leaf上都有非边缘端口转为Forwarding状态，满足TC报文产生的条件，所以Access-1和Leaf各会产生一个TC报文然后泛洪到Spine上。
    通过display stp tc命令查看TC报文的收发计数，也可以看到Spine收到2个TC报文。
    RSTP（快速生成树协议） - 图6
    2. Leaf设备上
    可以看到Leaf上打印两条TC告警，其中一个TC报文是Leaf自身端口震荡产生的，另一个TC报文是Access-1端口震荡后产生并泛洪发给Leaf的。
    这里需要注意是，如果是设备自身端口震荡产生的TC报文，日志中的关键字是DETECTED，如果是收到其他设备泛洪过来的TC报文，日志中关键字是NOTIFIED。
    RSTP（快速生成树协议） - 图7
    四、ARP表项更新情况
    1. Spine设备上
    初始ARP表项在1091S后将老化，Access-1接口UP后，Spine收到泛洪过来的TC报文，触发ARP表项更新，ARP表项的默认老化时间为1200S，变为1181S说明刚刚学习更新。
    RSTP（快速生成树协议） - 图8
    2. Leaf设备上
    初始ARP表项在750S后将老化，Access-1接口UP后，Leaf收到泛洪过来的TC报文，触发ARP表项更新，ARP表项的默认老化时间为1200S，变为1176S说明刚刚学习更新。
    RSTP（快速生成树协议） - 图9
    五、抓包观察ARP报文收发情况
    在Access-2上行口抓包，可以看到在接口UP后，Spine和Leaf均发出了ARP请求报文去更新自己设备上的ARP表项。
    RSTP（快速生成树协议） - 图10
    六、小节
    1. 非边缘端口出现UP/DOWN时设备会产生STP TC报文，并会通过根端口和非边缘端口往其他设备发送TC报文，从而导致TC报文的整网泛洪。
    2. 收到TC报文的设备会触发MAC和ARP表项的刷新，MAC表项被删除后由流量触发重新学习，ARP表项由设备主动发起ARP请求报文更新。
    TC报文的排查和优化
    交换机偶尔出现少量STP TC日志告警可以不必过分关注，但在规模较大的二层网络域中，若交换机频繁收到TC报文，则会频繁刷新MAC地址表，可能造成短暂的未知单播流量泛洪，拥塞丢包；频繁刷新ARP表可能造成网络中瞬时出现大量ARP协议报文，导致核心设备CPU利用率升高，影响其他协议报文的处理。
    因此我们应该尽可能消除频繁产生的TC报文，主要可以按照以下几点进行排查和优化：
    1. 首先尽量从源头消除TC报文，找到是哪台设备的接口在频繁震荡。执行命令diplay stp tc查看频繁收到TC报文的端口，如果某端口收到的TC报文一直递增，查看该端口的对端设备的TC接收端口，一级一级往下直到找到TC源。
    2. 根据上一步的排查结果，再继续定位接口震荡的原因。如果是设备间的互联接口，建议做一些硬件替换测试消除接口震荡。如果是互联终端的接口则建议配置STP边缘端口和BPDU保护功能。
    3. 对于某些不便排查源头的网络，可以在端口上配置stp tc-restriction命令来开启TC-BPDU传播限制功能，此后当该端口收到TC-BPDU时，不会再向其他端口传播。
    4. 在我司设备网络和其他厂商设备网络的交界处，如果只有单条路径连接，可以在该链路所连端口上配置stp disable或者bpdu drop。如果存在多条路径，则对其异常收TC情况进行监控和检查。
    5. 尽可能合理规划和控制二层网络域的规模，当二层网络域规模较大，汇聚、接入和终端设备数量较多时，建议在核心和汇聚设备之间关闭STP功能，使每台汇聚设备与其下联网络构成一棵单独的STP树，每颗树之间互不影响，从而减小TC报文的泛洪和影响范围。

    RSTP快速收敛机制：

    P/A协商

    针对运行STP设备从初始化到完全收敛至少需要30s的问题，RSTP采用P/A（Proposal/agreement）协商机制。

    特点

    由于有来回确认机制和同步变量机制，就无需依靠计时器来保障无环。可以让交换机的互联接口快速进入转发模式。

    P/A协商的硬件条件

    只能应用在点到点的链路上（全双工的端口），如果是半双工端口会识别为共享（share）链路，在共享链路上不能使用P/A协商。

    P/A协商的过程

  1. SW1向SW2发送p置位的BPDU包。
  2. 同步变量（阻塞除边缘端口以外的其他端口，防止出现环路）。
  3. SW2向SW1发送A置位的BPDU包。

  4. SW1收到A置位的BPDU包后，端口立即进入Forwarding状态。（一般都是秒级）

    P/A协商的详细过程

  5. proposing.指定端口处于discarding或learning 状态的时候，会设置该变量。向下游交换机传递Proposal flag被置位的RSTBPDU。

  6. proposed.当收到指定端口发来的proposal BPDU的时候，该变量设置。该变量指示本网段上的指定端口希望尽快的进入forwarding状态。
  7. sync.当proposed被设置以后，收到proposal的根端口会依次为自己的其他端口设置sync变量。将所有不是Edge port的指定端口转为discarding状态。
  8. synced.当端口完成转到discarding后，会设置自己的synced。Alternate、Backup和边缘端口会马上设置该变量。根端口监视其他端口的synced，当所有其他端口的synced全被设置，根端口会设置自己的synced，然后传回RST BPDU，其中Agreement flag 被设置。

  9. agreed.当指定端口接收到一个RST BPDU的时候，如果该BPDU中的agreement flag 被置位且端口角色字段是“根端口”，该变量被设置。当agreed被设置的时候，指定端口马上转入forwarding状态。

    什么情况下RSTP报文中需要将Proposal位置位？

    一个指定端口进入discarding或者learning状态，需要将proposal位置位。

    RSTP中收敛时间的优化

  10. P/A协商：可以让交换机的RP和DP的互联接口快速进入转发状态。

  11. 直连故障：AP口变为RP并快速进入转发状态，不需要30s延时。
  12. 次优场景：AP口收到次优的RST BPDU包后会马上变为DP口，并向该端口发送最优的RST BPDU包。
  13. 非直连链路故障：连续丢失3个RST BPDU包，端口角色就需切换，最长时间为6s。
  14. RSTP中TC置位的RST BPDU包所有桥设备都可以发送，连续发送4s（TC while时间）。

在RSTP中什么情况下才会发送TC BPDU包？
指定端口进入到转发状态。

MAC地址表的清除：

  • TC发送者：清除除了边缘端口以为的其它端口的MAC地址绑定条目。
  • TC接受者：清除除了TC报文接口端口和边缘端口以外的其它端口的MAC地址绑定条目。

    在RSTP中非根桥也会每隔hello timer 主动发送RsTBPDU报文，不是由根桥来发。 在RSTP中DP口shutdown后BP口的角色会马上变为DP口，并经过30s的转发延时进入到转发状态。

RSTP保护功能

保护功能 场景 配置影响
BPDU（Bridge Protocol Data Unit）保护 边缘端口在收到BPDU以后端口状态将变为非边缘端口，此时就会造成生成树的重新计算，如果攻击者伪造配置消息恶意攻击交换设备，就会引起网络震荡。 交换设备上启动了BPDU保护功能后，如果边缘端口收到RST BPDU，边缘端口将被error-down，但是边缘端口属性不变，同时通知网管系统。被error-down的边缘端口只能由网络管理员手动恢复。如果用户需要被error-down的边缘端口可自动恢复，可通过配置使能端口自动恢复功能，并可设置延迟时间。
防TC-BPDU报文攻击保护 交换设备在接收到拓扑变化报文后，会执行MAC地址表项和ARP表项的删除操作，如果频繁操作则会对CPU的冲击很大。 启用防TC-BPDU报文攻击功能后，在单位时间内，交换设备处理拓扑变化报文的次数可配置。如果在单位时间内，交换设备在收到拓扑变化报文数量大于配置的阈值，那么设备只会处理阈值指定的次数。对于其他超出阈值的拓扑变化报文，定时器到期后设备只对其统一处理一次。这样可以避免频繁的删除MAC地址表项和ARP表项，从而达到保护设备的目的。
Root保护 由于维护人员的错误配置或网络中的恶意攻击，根桥收到优先级更高的BPDU，会失去根桥的地位，重新进行生成树的计算，并且由于拓扑结构的变化，可能造成高速流量迁移到低速链路上，引起网络拥塞。 对于启用Root保护功能的指定端口，其端口角色只能保持为指定端口。一旦启用Root保护功能的指定端口收到优先级更高的RST BPDU时，端口状态将进入Discarding状态，不再转发报文。在经过一段时间（通常为两倍的Forward Delay），如果端口一直没有再收到优先级较高的RST BPDU，端口会自动恢复到正常的Forwarding状态。
环路保护 当出现链路拥塞或者单向链路故障，根端口和Alternate端口会老化。根端口老化，会导致系统重新选择根端口（而这有可能是错误的），Alternate端口老化，将迁移到Forwarding状态，这样会产生环路。 在启动了环路保护功能后，如果根端口或Alternate端口长时间收不到来自上游设备的BPDU报文时，则向网管发出通知信息（此时根端口会进入Discarding状态，角色切换为指定端口），而Alternate端口则会一直保持在阻塞状态（角色也会切换为指定端口），不转发报文，从而不会在网络中形成环路。直到链路不再拥塞或单向链路故障恢复，端口重新收到BPDU报文进行协商，并恢复到链路拥塞或者单向链路故障前的角色和状态。
  1. stp root-protection
  2. //需要在所有的指定端口开启根保护，如果开启后的端口收到比根桥更优的BPDU报文，端口状态会变为Discarding状态。 如果连续MAX age的时间内从该端口都没有收到更优的BPDU报文，端口会自动恢复为Forwarding状态。。 防止根被抢占。
  3. stp loop-protection
  4. //用于RP和AP端口。接收BPDU报文的端口。防止单向链路故障造成的环路。
  5. TC-protection
  6. //设置TC报文的响应次数。如果接收TC的数量大于阀值范围内得TC次数，超出部分只执行1次。
  7. BPDU-protection
  8. //配置BPDU保护

RSTP配置命令

基础配置同STP配置命令行。

  1. [接口视图] stp point-to-point { auto | force-false | force-true}
  2. //配置指定端口的链路类型。 缺省情况下，指定端口自动识别是否与点对点链路相连，点对点链路支持快速收敛。
  3. //如果当前以太网端口工作在全双工模式，则当前端口相连的链路是点到点链路，选择参数force-true实现快速收敛。
  4. //如果当前以太网端口工作在半双工模式，可通过执行命令stp point-to-point force-true强制链路类型为点对点链路，实现快速收敛。
  6. [接口视图] stp transmit-limit packet-number
  7. //配置端口在单位时间内BPDU的最大发送数目。缺省情况下，端口每秒BPDU的最大发送数目为6。
  8. //如果设备的所有端口都需要配置每秒发送BPDU的最大数目。可以在系统视图下通过执行该命令实现。
  10. stp mckeck //执行MCheck操作。用来对端口执行从STP模式自动迁移回原来的RSTP/MSTP模式的操作。
  12. stp edged-port default
  13. //配置当前设备上的所有端口为边缘端口。
  15. stp bpdu-filter enable
  16. //配置当前端口为BPDU filter端口。
  18. stp bpdu-protection
  19. //配置交换设备边缘端口的BPDU保护功能
  21. stp tc-Protection
  22. //使能交换设备对TC类型BPDU报文的保护功能。
  23. stp tc-Protection threshold 1
  24. //配置设备处理阈值指定数量的拓扑变化报文所需的时间。
  25. stp tc-Protection threshold 1
  26. //配置交换设备在收到TC类型BPDU报文后，单位时间内，处理TC类型BPDU报文并立即刷新转发表项的阈值。
  27. //缺省情况下，设备在指定时间内处理拓扑变化报文的最大数量是1。
  29. stp root-protection
  30. //配置交换设备的Root保护功能。
  31. //当端口的角色是指定端口时，配置的Root保护功能才生效。
  32. //配置了根保护的端口，不可以配置环路保护。
  34. stp loop-protection
  35. //配置交换设备根端口或Alternate端口的环路保护功能。

注意

  • 在全局模式下配置边缘端口和BPDU报文过滤功能后，设备上所有的端口不会主动发送BPDU报文，且均不会主动与对端设备直连端口协商，所有端口均处于转发状态。这将可能导致网络成环，引起广播风暴，请用户慎用。
  • 在端口模式下配置边缘端口和BPDU报文过滤功能后，端口将不处理、不发送BPDU报文。该端口将无法成功与对端设备直连端口协商STP协议状态，请慎用。
  • 如果用户希望被error-down的边缘端口可自动恢复，可通过配置使能端口自动恢复功能，并设置延迟时间，即在系统视图下执行命令error-down auto-recovery cause bpdu-protection interval interval-value，使能端口自动恢复为Up的功能，并设置端口自动恢复为Up的延时时间。使被关闭的端口经过延时时间后能够自动恢复。

  • 当端口的角色是指定端口时，配置的Root保护功能才生效。配置了根保护的端口，不可以配置环路保护。

    配置设备支持和其他厂商设备互通的参数：

    为了实现华为公司的数据通信设备与其他厂商设备互通，需要根据其他厂商设备的P/A机制选择端口的快速迁移方式。
    Proposal/Agreement机制，目前交换设备的端口支持以下两种方式：

  • 增强方式：当前端口在计算同步标志位时计算根端口。

    1. 上游设备发送Proposal报文，请求进行快速迁移，下游设备接收到后，把与上游设备相连的端口设置为根端口，并阻塞所有非边缘端口。
    2. 上游设备继续发送Agreement报文，下游设备接收到后，根端口转为Forwarding状态。
    3. 下游设备回应Agreement报文，上游设备接收到后，把与下游设备相连的端口设置为指定端口，指定端口进入Forwarding状态。
  • 普通方式：当前端口在计算同步标志位时忽略根端口。
    1. 上游设备发送Proposal报文，请求进行快速迁移，下游设备接收到后，把与上游设备相连的端口设置为根端口，并阻塞所有非边缘端口，根端口转为Forwarding状态。
    2. 下游设备回应Agreement报文，上游设备接收到后，把与下游设备相连的端口设置为指定端口，指定端口进入Forwarding状态。

在运行生成树的通信网络中，如果华为公司的数据通信设备与其他厂商设备混合组网，可能会因为与其他厂商设备的Proposal/Agreement机制不同可能导致互通失败。需要根据其他厂商设备的Proposal/Agreement机制，选择端口使用增强的快速迁移机制还是普通的快速迁移机制。
配置命令：

  1. [接口视图] stp no-agreement-check
  2. //配置端口使用普通的快速迁移方式。
  3. //缺省情况下，端口使用增强的快速迁移机制。
