前言
VLAN(Virtual Local Area Network)即虚拟局域网,是将一个物理的LAN在逻辑上划分成多个广播域的通信技术。
VLAN简介
早期以太网是一种基于CSMA/CD(Carrier Sense Multiple Access/Collision Detection)的共享通讯介质的数据网络通讯技术。当主机数目较多时会导致冲突严重、广播泛滥、性能显著下降甚至造成网络不可用等问题。通过交换机实现LAN互连虽然可以解决冲突严重的问题,但仍然不能隔离广播报文和提升网络质量。
在这种情况下出现了VLAN技术,这种技术可以把一个LAN划分成多个逻辑的VLAN,每个VLAN是一个广播域,VLAN内的主机间通信就和在一个LAN内一样,而VLAN间则不能直接互通,这样,广播报文就被限制在一个VLAN内。
图 1-1 VLAN示意图
图 1-1 是一个典型的VLAN应用组网图。两台交换机放置在不同的地点,比如写字楼的不同楼层。每台交换机分别连接两台计算机,他们分别属于两个不同的VLAN,比如限止某台PC只能访问对应的业务。
使用VLAN能给用户带来以下受益。
- 限制广播域:广播域被限制在一个VLAN内,节省了带宽,提高了网络处理能力。
- 增强局域网的安全性:不同VLAN内的报文在传输时是相互隔离的,即一个VLAN内的用户不能和其它VLAN内的用户直接通信。
- 提高了网络的健壮性:故障被限制在一个VLAN内,本VLAN内的故障不会影响其他VLAN的正常工作。
- 灵活构建虚拟工作组:用VLAN可以划分不同的用户到不同的工作组,同一工作组的用户也不必局限于某一固定的物理范围,网络构建和维护更方便灵活。
VLAN原理
VLAN标签
定义和作用
要使交换机能够分辨不同VLAN的报文,需要在报文中添加标识VLAN信息的字段。IEEE 802.1Q协议规定,在以太网数据帧的目的MAC地址和源MAC地址字段之后、协议类型字段之前加入4个字节的VLAN标签(又称VLAN Tag,简称Tag),用以标识VLAN信息。如图 1-2所示。

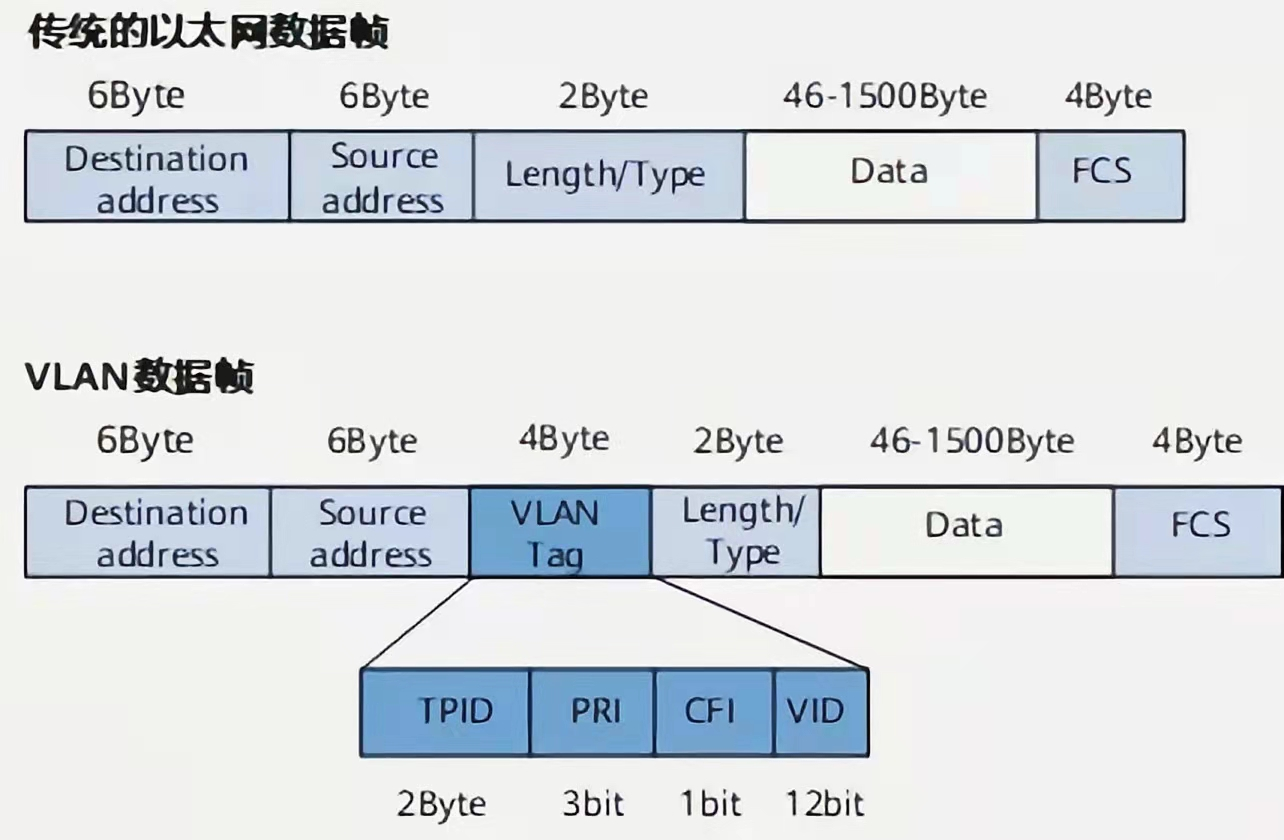

图 1-2 IEEE 802.1Q封装的VLAN数据帧格式
字段 | 长度 | 含义 |
---|---|---|
Destination address | 6字节 | 目的MAC地址。 |
Source address | 6字节 | 源MAC地址。 |
Type(TPID) | 2字节 | 长度为2字节,表示帧类型。取值为0x8100时表示802.1Q Tag帧。如果不支持802.1Q的设备收到这样的帧,会将其丢弃。也叫做TPID(Tag Protocol Identifier) |
PRI | 3比特 | Priority,长度为3比特,表示帧的优先级,取值范围为0~7,值越大优先级越高。用于当阻塞时,优先发送优先级高的数据包。 如果设置用户优先级,但是没有VLANID,则VLANID必须设置为0x000。 |
CFI | 1比特 | CFI (Canonical Format Indicator),长度为1比特,表示MAC地址是否是经典格式。CFI为0说明是标准格式,CFI为1表示为非标准格式。用于区分以太网帧、FDDI(Fiber Distributed Digital Interface)帧和令牌环网帧。在以太网中,CFI的值为0。 |
VID | 12比特 | LAN ID,长度为12比特,表示该帧所属的VLAN。在VRP中,可配置的VLAN ID取值范围为1~4094。0和4095协议中规定为保留的VLAN ID。 三种类型: - Untagged帧:VID 不计 - Priority-tagged帧:VID为 0x000 - VLAN-tagged帧:VID范围0~4095 |
三个特殊的VID:
- 0x000:设置优先级但无VID
- 0x001:缺省VID
- 0xFFF:预留VID
|
| Length/Type | 2字节 | 指后续数据的字节长度,但不包括CRC检验码。 |
| Data | 42~1500字节 | 负载(可能包含填充位)。 |
| CRC | 4字节 | 用于帧内后续字节差错的循环冗余检验(也称为FCS或帧检验序列)。 |
字段解释:
字段 | 长度 | 含义 | 取值 |
---|---|---|---|
TPID | 2Byte | Tag Protocol Identifier(标签协议标识符),表示数据帧类型。 | 表示帧类型,取值为0x8100时表示IEEE 802.1Q的VLAN数据帧。如果不支持802.1Q的设备收到这样的帧,会将其丢弃。 各设备厂商可以自定义该字段的值。当邻居设备将TPID值配置为非0x8100时, 为了能够识别这样的报文,实现互通,必须在本设备上修改TPID值,确保和邻居设备的TPID值配置一致。 |
PRI | 3bit | Priority,表示数据帧的802.1Q优先级。 | 取值范围为0~7,值越大优先级越高。当网络阻塞时,设备优先发送优先级高的数据帧。 |
CFI | 1bit | Canonical Format Indicator(标准格式指示位),表示MAC地址在不同的传输介质中是否以标准格式进行封装,用于兼容以太网和令牌环网。 | CFI取值为0表示MAC地址以标准格式进行封装,为1表示以非标准格式封装。在以太网中,CFI的值为0。 |
VID | 12bit | VLAN ID,表示该数据帧所属VLAN的编号。 | VLAN ID取值范围是0~4095。由于0和4095为协议保留取值,所以VLAN ID的有效取值范围是1~4094。 |
设备利用VLAN标签中的VID来识别数据帧所属的VLAN,广播帧只在同一VLAN内转发,这就将广播域限制在一个VLAN内。

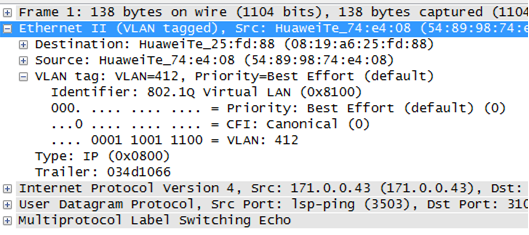

帧示例
接口类型
交换机内部处理的数据帧一律都带有VLAN标签,而现网中交换机连接的设备有些只会收发Untagged帧,要与这些设备交互,就需要接口能够识别Untagged帧并在收发时给帧添加、剥除VLAN标签。同时,现网中属于同一个VLAN的用户可能会被连接在不同的交换机上,且跨越交换机的VLAN可能不止一个,如果需要用户间的互通,就需要交换机间的接口能够同时识别和发送多个VLAN的数据帧。
根据接口连接对象以及对收发数据帧处理的不同,华为定义了4种接口的链路类型:Access、Trunk、Hybrid和QinQ,以适应不同的连接和组网。其中Access接口、Trunk接口和Hybrid接口如图 1-3所示。

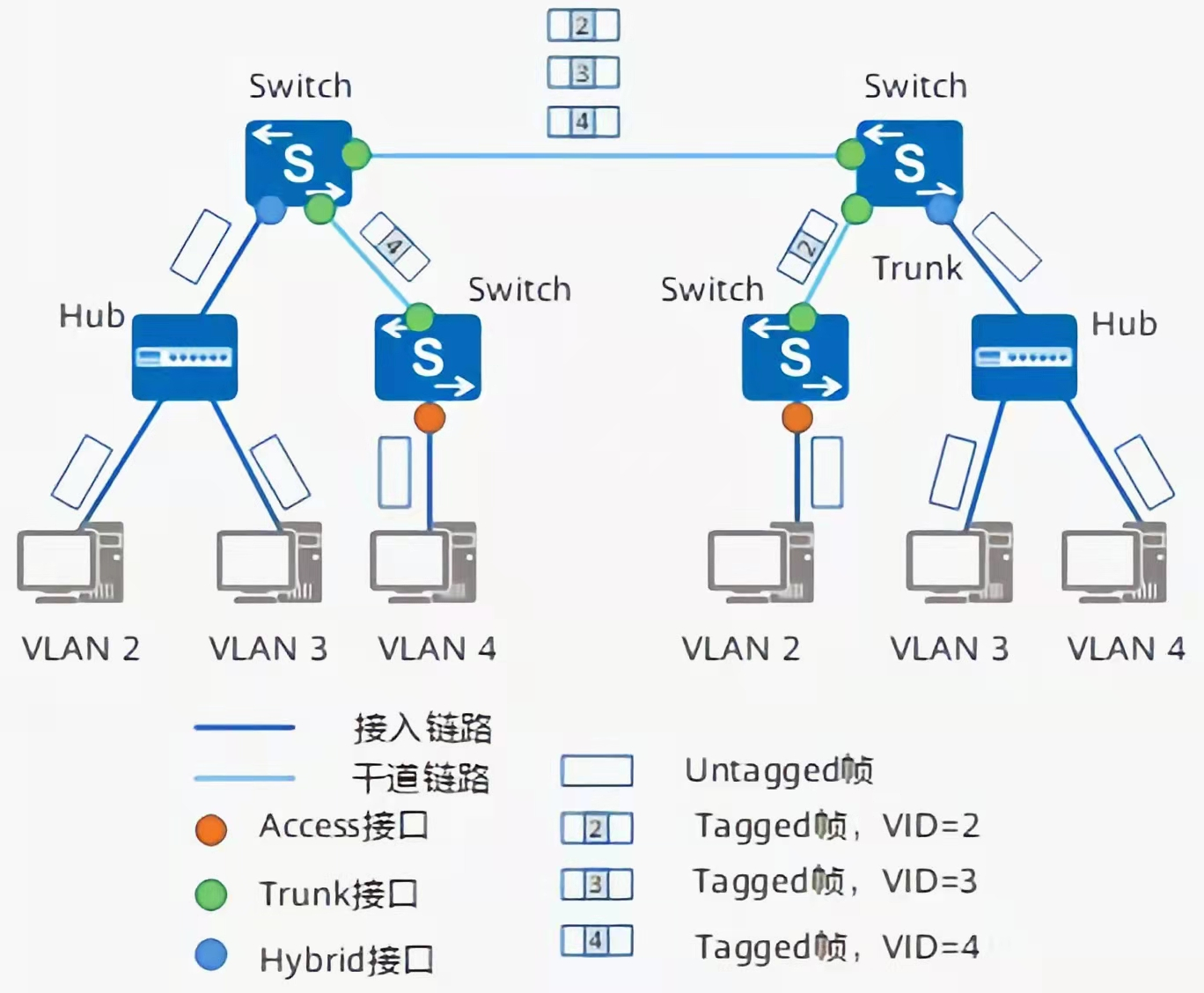

图 1-3 链路类型和接口类型示意图
Access接口
Access接口一般用于和不能识别Tag的用户终端(如用户主机、服务器等)相连,或者不需要区分不同VLAN成员时使用。Access接口大部分情况只能收发Untagged帧,且只能为Untagged帧添加唯一VLAN的Tag。交换机内部只处理Tagged帧,所以Access接口需要给收到的数据帧添加VLAN Tag,也就必须配置缺省VLAN。配置缺省VLAN后,该Access接口也就加入了该VLAN。当Access接口收到带有Tag的帧,并且帧中VID与PVID相同时,Access接口也能接收并处理该帧。为了防止用户私自更改接口用途,接入其他交换设备,可以配置接口丢弃入方向带Tag的报文。
Trunk接口
Trunk接口一般用于连接交换机、路由器、AP以及可同时收发Tagged帧和Untagged帧的语音终端。它可以允许多个VLAN的帧带Tag通过,但只允许一个VLAN的帧从该类接口上发出时不带Tag(即剥除Tag)。
Hybrid接口
Hybrid接口既可以用于连接不能识别Tag的用户终端(如用户主机、服务器等)和网络设备(如Hub、傻瓜交换机),也可以用于连接交换机、路由器以及可同时收发Tagged帧和Untagged帧的语音终端、AP。它可以允许多个VLAN的帧带Tag通过,且允许从该类接口发出的帧根据需要配置某些VLAN的帧带Tag(即不剥除Tag)、某些VLAN的帧不带Tag(即剥除Tag)。
Hybrid接口和Trunk接口在很多应用场景下可以通用,但在某些应用场景下,必须使用Hybrid接口。比如在灵活QinQ中,服务提供商网络的多个VLAN的报文在进入用户网络前,需要剥离外层VLAN Tag,此时Trunk接口不能实现该功能,因为Trunk接口只能使该接口缺省VLAN的报文不带VLAN Tag通过。
QinQ接口
QinQ接口(802.1Q-in-802.1Q)使用QinQ协议,一般用于私网与公网之间的连接。它可以给帧加上双层Tag,即在原来Tag的基础上,给帧加上一个新的Tag,从而可以支持多达4094×4094个VLAN,满足网络对VLAN数量的需求。外层的Tag通常被称作公网Tag,用来标识公网的VLAN;内层Tag通常被称作私网Tag,用来标识私网的VLAN。QinQ接口也被称为Dot1q-tunnel接口。
以太网链路包括接入链路(Access Link)和干道链路(Trunk Link)。接入链路用于连接交换机和用户终端(如用户主机、服务器、傻瓜交换机等),只可以承载1个VLAN的数据帧。干道链路用于交换机间互连或连接交换机与路由器,可以承载多个不同VLAN的数据帧。在接入链路上传输的帧都是Untagged帧,在干道链路上传输的数据帧必须都打上Tag。
缺省VALN
缺省VLAN又称PVID(Port Default VLAN ID)。前面提到,交换机处理的数据帧都带Tag,当交换机收到Untagged帧时,就需要给该帧添加Tag,添加什么Tag,就由接口上的缺省VLAN决定。它的具体作用是:
- 当接口接收数据帧时,如果接口收到一个Untagged帧,交换机会根据PVID给此数据帧添加等于PVID的Tag,然后再交给交换机内部处理;如果接口收到一个Tagged帧,交换机则不会再给该帧添加接口上PVID对应的Tag。
- 当接口发送数据帧时,如果发现此数据帧的Tag的VID值与PVID相同,则交换机会将Tag去掉,然后再从此接口发送出去。
每个接口都有一个缺省VLAN。缺省情况下,所有接口的缺省VLAN均为VLAN1,但用户可以根据需要进行配置:
- 对于Access接口,缺省VLAN就是它允许通过的VLAN,修改接口允许通过的VLAN即可更改接口的缺省VLAN。
- 对于Trunk接口和Hybrid接口,一个接口可以允许多个VLAN通过,但是只能有一个缺省VLAN,修改接口允许通过的VLAN不会更改接口的缺省VLAN。
VLAN标签的添加和剥除
接口对收发的以太网数据帧添加或剥除VLAN标签的处理依据接口的接口类型和缺省VLAN。下面分别介绍Access接口、Trunk接口、Hybrid接口对收发数据帧的处理过程。
Access接口
Access接口添加和剥除VLAN标签的处理如图 1-4和图 1-5所示。

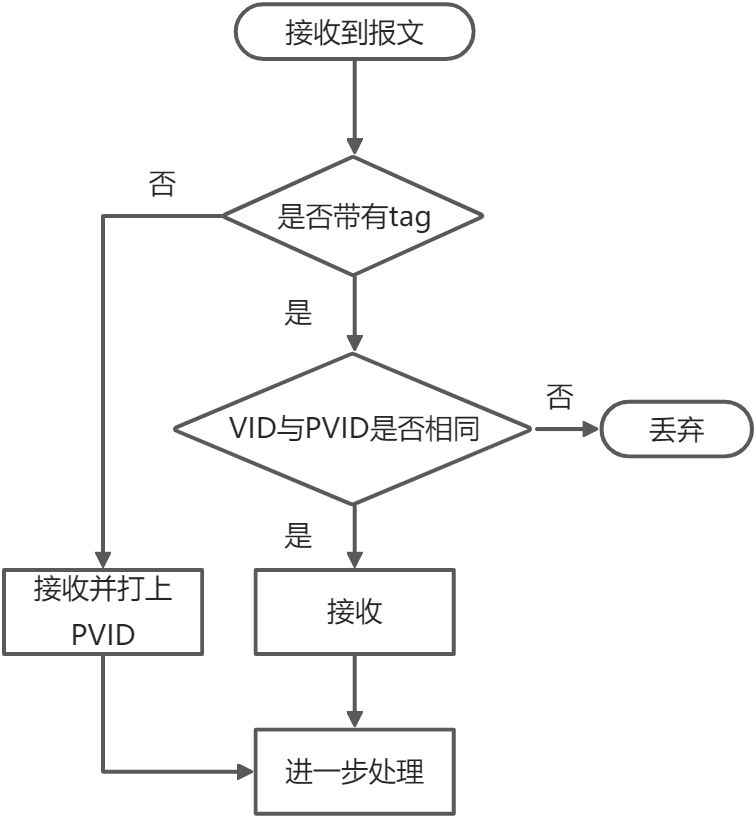

图 1-4 Access接口添加VLAN标签的处理过程
图 1-5 Access接口剥除VLAN标签的处理过程
Trunk接口
Trunk接口添加和剥除VLAN标签的处理如图1-6和图1-7所示。
图1-6 Trunk接口添加VLAN标签的处理过程
图4-7 Trunk接口剥除VLAN标签的处理过程
Hybrid接口
Hybrid接口添加和剥除VLAN标签的处理如图1-8和图1-9所示。
图1-8 Hybrid接口添加VLAN标签的处理过程
图4-9 Hybrid接口剥除VLAN标签的处理过程
