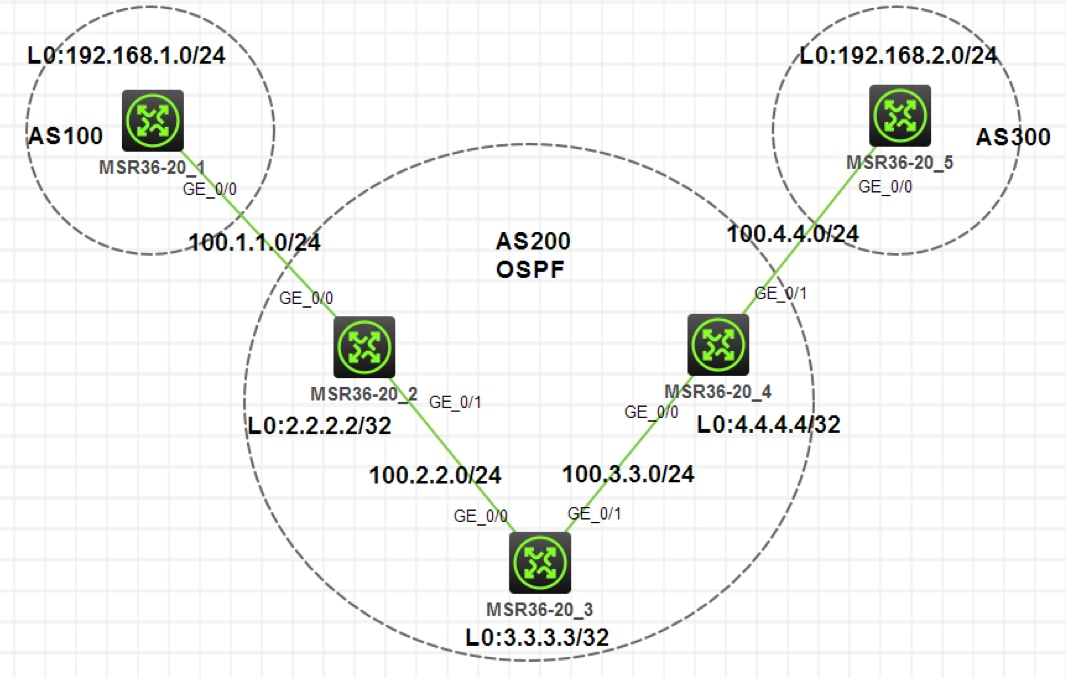

实验拓扑

图 1-1

注：如无特别说明，描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备，R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备，以此类推；另外，同一网段中，IP 地址的主机位为其设备编号，如 R3 的 g0/0 接口若在 192.168.1.0/24 网段，则其 IP 地址为 192.168.1.3/24，以此类推

实验需求

  1. 按照图示配置 IP 地址，R1 和 R5 上使用环回口模拟业务网段，R2，R3，R4 的环回口用于配置 Router-id 和建立 IBGP 邻居
  2. AS 200 运行 OSPF 实现内部网络互通
  3. R1，R2，R4，R5 运行 BGP，R1 和 R2 建立 EBGP 邻居，R4 和 R5 建立 EBGP 邻居，R2 和 R4 建立 IBGP 邻居。要求 EBGP 邻居使用直连接口建立邻居，IBGP 邻居使用环回口建立邻居
  4. R1 和 R5 把业务网段宣告进 BGP
  5. 在 R2 和 R4 上把 BGP 引入到 IGP 解决 BGP 路由黑洞问题
  6. 业务网段可以互通

实验解法

  1. 配置 IP 地址略
  2. 配置 OSPF 部分略
  3. R1，R2，R4，R5 运行 BGP，R1 和 R2 建立 EBGP 邻居，R4 和 R5 建立 EBGP 邻居，R2 和 R4 建立 IBGP 邻居。要求 EBGP 邻居使用直连接口建立邻居，IBGP 邻居使用环回口建立邻居

分析：IBGP 邻居要求使用环回口建立（因为物理链路有挂的风险，而虚拟接口不会，故由选环回口），根据 BGP 邻居建立条件，需要修改 IBGP 邻居更新源为对应环回口
由于 R2 和 R4 既有 EBGP 邻居，又有 IBGP 邻居，为了使从 EBGP 邻居学习的路由传递至 IBGP 邻居时下一跳可达，需要修改 IBGP 邻居下一跳为本机
步骤 1：在 R1，R2，R4，R5 上配置 BGP，建立邻居关系

  1. [R1]bgp 100//启动bgp指定as号
  2. [R1-bgp-default]peer 100.1.1.2 as-number 200
  3. /* 进入BGP-IPv4单播地址族视图 */
  4. [R1-bgp-default]address-family ipv4 unicast
  5. [R1-bgp-default-ipv4]peer 100.1.1.2 enable
  1. [R2]bgp 200
  2. [R2-bgp-default]peer 100.1.1.1 as-number 100
  3. [R2-bgp-default]peer 4.4.4.4 as-number 200
  4. //指定发送BGP报文的源接口，并可指定发起连接时使用的源地址。
  5. //缺省情况下，BGP使用报文的出接口作为BGP报文的源接口。
  6. [R2-bgp-default]peer 4.4.4.4 connect-interface LoopBack 0
  7. [R2-bgp-default]address-family ipv4 unicast
  8. [R2-bgp-default-ipv4]peer 100.1.1.1 enable
  9. [R2-bgp-default-ipv4]peer 4.4.4.4 enable
  10. //配置BGP设备向IBGP对等体（组）发布路由时，把下一跳地址设为自身的IP地址。
  11. //缺省情况下，BGP设备向IBGP对等体发布路由时，不修改下一跳地址。
  12. [R2-bgp-default-ipv4]peer 4.4.4.4 next-hop-local
  1. [R4]bgp 200
  2. [R4-bgp-default]peer 100.4.4.5 as-number 300
  3. [R4-bgp-default]peer 2.2.2.2 as-number 200 #配置BGP邻居（指定邻居的地址及AS号），由于该邻居的AS号与本地AS号一致，因此两者之间为IBGP邻居关系。
  4. [R4-bgp-default]peer 2.2.2.2 connect-interface LoopBack 0
  5. [R4-bgp-default]address-family ipv4 unicast
  6. [R4-bgp-default-ipv4]peer 100.4.4.5 enable
  7. [R4-bgp-default-ipv4]peer 2.2.2.2 enable
  8. [R4-bgp-default-ipv4]peer 2.2.2.2 next-hop-local
  1. [R5]bgp 300
  2. [R5-bgp-default]peer 100.4.4.4 as-number 200
  3. [R5-bgp-default]address-family ipv4 unicast
  4. [R5-bgp-default-ipv4]peer 100.4.4.4 enable

效果测试：使用命令 display bgp peer ipv4 检查邻居是否正确建立，步骤略

  1. R1 和 R5 把业务网段宣告进 BGP

步骤 1：在 R1 和 R5 上把业务网段宣告进 BGP 的 IPv4 地址族模式

  1. [R1-bgp-default-ipv4]network 192.168.1.0 24
  2. ########R5#######
  3. [R5-bgp-default-ipv4]network 192.168.2.0 24

在 R2 和 R4 上把 BGP 引入到 IGP 解决 BGP 路由黑洞问题
分析：由于 R3 没有运行 BGP ，无法学习到业务网段路由，然而业务网段之间通讯的数据包会经过 R3 转发，所以造成 R3 上存在 BGP 路由黑洞
这里通过把 BGP 引入到 OSPF，使 R3 可以通过 OSPF 学习到业务网段的路由，来解决 BGP 路由黑洞问题

步骤 1：在 R2 和 R4 上分别把 BGP 引入到 OSPF

  1. /* 因为R3没有运行BGP，会产生黑洞路由，所以需将BGP引入至OSPF，将1.0；2.0路由引入至R3的路由表 */
  2. [R2-ospf-1]import-route bgp
  4. [R4-ospf-1]import-route bgp

效果测试：在 R3 上查看 IP 路由表，发现已经学习到业务网段的路由，来源为 OSPF 外部路由

  1. <R3>display ip routing-table
  3.     Destinations : 21       Routes : 21
  5. Destination/Mask   Proto   Pre Cost        NextHop         Interface
  6. ……
  7. 192.168.1.0/24     O_ASE2  150 1           100.2.2.2       GE0/0
  8. 192.168.2.0/24     O_ASE2  150 1           100.3.3.4       GE0/1
  9. ……
  1. 业务网段可以互通

分析：由于 BGP 只传递了业务网段路由，所以必须使用带源 PING，才能测试是否连通

  1. [R1]ping -a 192.168.1.1 192.168.2.1
  3. 56 bytes from 192.168.2.1: icmp_seq=0 ttl=252 time=37.000 ms
  4. 56 bytes from 192.168.2.1: icmp_seq=1 ttl=252 time=55.000 ms
  5. 56 bytes from 192.168.2.1: icmp_seq=2 ttl=252 time=29.000 ms
  6. 56 bytes from 192.168.2.1: icmp_seq=3 ttl=252 time=48.000 ms
  7. 56 bytes from 192.168.2.1: icmp_seq=4 ttl=252 time=46.000 ms
