实验拓扑

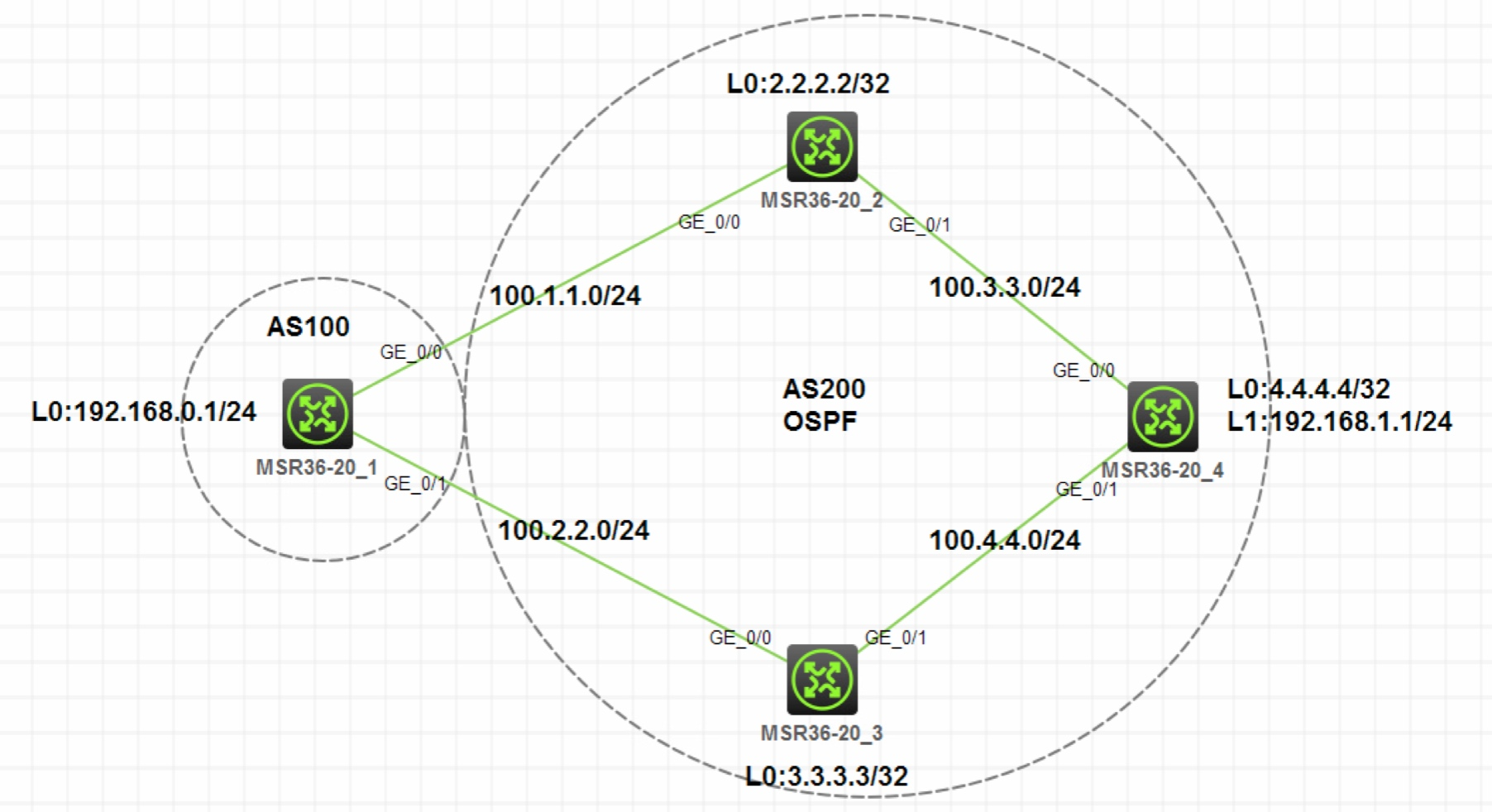

图 1-1
注：如无特别说明，描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备，R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备，以此类推；另外，同一网段中，IP 地址的主机位为其设备编号，如 R3 的 g0/0 接口若在 192.168.1.0/24 网段，则其 IP 地址为 192.168.1.3/24，以此类推

实验需求

  1. 按照图示配置 IP 地址，R1 使用 Loopback0 口模拟业务网段，R2，R3，R4 使用 Loopback0 口地址建立 IBGP 邻居，R4 使用 Loopback1 口模拟业务网段
  2. AS 200 运行 OSPF，使内部路由互通
  3. 所有路由器运行 BGP，R1 分别和 R2/R3 建立 EBGP 邻居，R4 分别和 R2/R3 建立 IBGP 邻居。要求 EBGP 邻居使用直连地址建立，IBGP 邻居使用环回口地址建立
  4. R1 和 R4 把业务网段宣告进 BGP，要求业务网段能够互通
  5. 排除所有网络故障，使环境符合需求，并完成排错报告

在R4上通过命令display bgp peer ipv4，发现R3的BGP邻居状态为 Connect，经排查R3未在OSPF宣告环回口地址，导致R4没有学习到R3的环回口路由
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]net 3.3.3.3 0.0.0.0
在R1 BGP邻居都为Connect

排错报告

排错步骤

  1. 故障一：

故障现象：R1只能ping通直连地址
故障分析：可能是BGP协议配置错误，通过从R1的BGP协议视图上输入命令display this发现R1与R2和R3建立邻接关系的地址为环回口地址， 又通过display BGP peer IPV4 得知邻状态为Connect
解决方法：
在R1的BGP视图上将自身错误的配置清除，并更改为正确的配置
命令：

  1. [R1-bgp-default]undo peer 2.2.2.2
  2. [R1-bgp-default]un pe 3.3.3.3
  3. [R1-bgp-default]peer 100.1.1.2 as-number 200
  4. [R1-bgp-default]peer 100.2.2.3 as-number 200
  5. [R1-bgp-default]address-family ipv4 unicast
  6. [R1-bgp-default-ipv4]peer 100.1.1.2 enable
  7. [R1-bgp-default-ipv4]peer 100.2.2.3 enable
  1. 故障二：

故障现像：AS200内部ping不通3.3.3.3网段
故障分析：可能是OSPF协议配置错误，经排查发现R3并未与R4建立OSPF邻接关系，在R3的OSPF协议视图和互联的接口下输入命令display this , 发现了R3未在OSPF区域0宣告3.3.3.3网段
解决方法：
在R4的OSPF视图进入区或0，将3.3.3.3网段宣告进去
命令：
ospf
area 0
network 3.3.3.3 0.0.0.0
