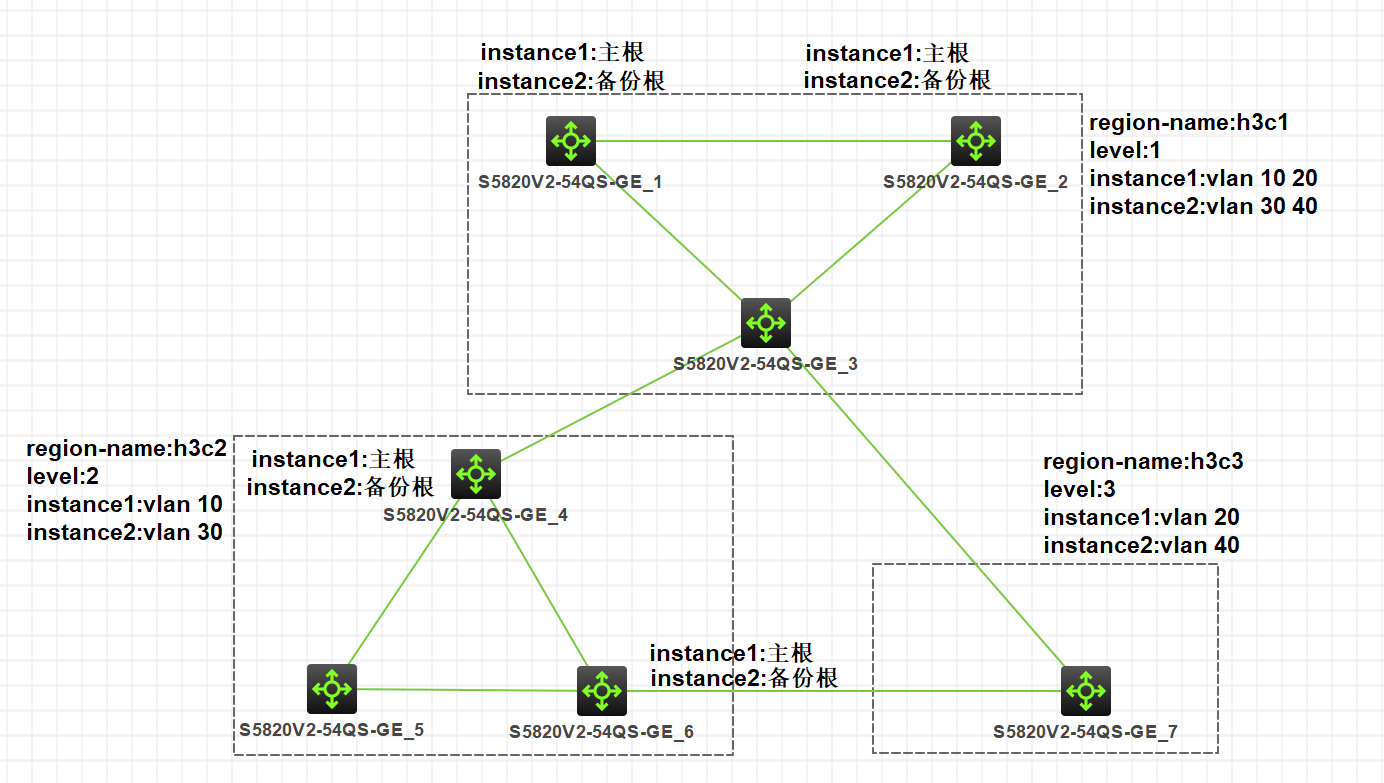

实验拓扑


实验需求

  1. 所有交换机上创建 Vlan10，Vlan20，Vlan30 和 Vlan40
  2. 所有交换机之间的端口配置为 Trunk，并放行相关 VLAN
  3. 按照图示分区域配置 MSTP，并配置主备根网桥

实验解法

  1. 创建 VLAN 部分和交换机端口配置 Trunk 部分

    1. sys
    2. vlan 10
    3. vlan 20
    4. vlan 30
    5. vlan 40
    6. in g1/0/1
    7. port link-type trunk
    8. port trunk permit vlan 10 20 30 40
    9. in g1/0/2
    10. port link-type trunk
    11. port trunk permit vlan 10 20 30 40
    12. in g1/0/3
    13. port link-type trunk
    14. port trunk permit vlan 10 20 30 40
    15. in g1/0/4
    16. port link-type trunk
    17. port trunk permit vlan 10 20 30 40

  2. 按照图示分区域配置 MSTP，并配置主备根网桥

分析：根据图示，网络中存在 3 个 MST 区域。交换机属于同一个 MST 区域的必要条件是域名、修订级别、实例和 VLAN 的映射关系一致，所以SW1，SW2，SW3 的配置需要一致，SW4，SW5，SW6 的配置一致，SW7 单独配置
另外，根据需求，h3c1 区域中的 Instance1 映射 Vlan10 和 Vlan20，Instance2 映射 Vlan30 和 Vlan40；SW1 和 SW2 分别为两个实例的主备根网桥。其他 VLAN 均映射在默认的 Instance0
h3c2 区域中的 Instance1 映射 Vlan10，Instance2 映射 Vlan20，SW4 和 SW5 分别为两个实例的主备根网桥。其他 VLAN 均映射在默认的 Instance0
h3c3 区域中的 Instance1 映射 Vlan20，Instance2 映射 Vlan40，SW7 为两个实例的主备根网桥。其他 VLAN 均映射在默认的 Instance0

步骤 1：SW1 上配置 MST 域，域名为 h3c1，修订级别为 1，创建 Instance1 映射 Vlan10 和 Vlan20，创建 Instance2 映射 Vlan30 和 Vlan40

  1. stp region-configuration
  2. region-name h3c1
  3. revision-level 1
  4. instance 1 vlan 10 20
  5. instance 2 vlan 30 40
  6. active region-configuration  /* mstp配置完成后要敲命令来激活 */

步骤 2：在 SW2，SW3 配置 MST 域，配置方法和命令一致
步骤 3：在 SW1 上配置为 Instance1 的主根和 Instance2 的备份根

  1. stp instance 1 root primary
  2. stp instance 2 root secondary

步骤 4：在 SW2 上配置为 Instance1 的备份根和 Instance2 的主根

  1. stp instance 1 root secondary
  2. stp instance 2 root primary

步骤 5：SW4 上配置 MST 域，域名为 h3c2，修订级别为 1，创建 Instance1 映射 Vlan10，创建 Instance2 映射 Vlan30

  1. stp region-configuration
  2. region-name h3c2
  3. revision-level 1
  4. instance 1 vlan 10
  5. instance 2 vlan 30
  6. active region-configuration

步骤 6：在 SW5 和 SW6 上配置 MST 域，配置方法和命令与 SW4 一致
步骤 7：在 SW4 上配置为 Instance1 的主根和 Instance2 的备份根

  1. stp instance 1 root primary
  2. stp instance 2 root secondary

步骤 8：在 SW6 上配置为 Instance1 的备份根和 Instance2 的主根

  1. stp instance 1 root secondary
  2. stp instance 2 root primary

步骤 9：SW7 上配置 MST 域，域名为 h3c3，修订级别为 1，创建 Instance1 映射Vlan20，创建 Instance2 映射 Vlan40，由于区域 h3c3 只有一台交换机，所以无需手动配置主备根网桥

  1. stp region-configuration
  2. region-name h3c3
  3. revision-level 1
  4. instance 1 vlan 20
  5. instance 2 vlan 40
  6. active region-configuration
