在CSS 中创建 3D 骰子,通过本文可以学到以下知识;

  • 使用 CSS 中的 transform 来定义3D形状;
  • 使用 CSS 中的 Flex 布局来实现骰子布局;
  • 使用 CSS 中的 Grid 布局来实现骰子布局。

    1. 使用 Flex 布局实现六个面

    首先,来定义骰子六个面的 HTML 结构: ```html
  1. 下面来实现**每个面**和**每个点**的的基本样式:
  2. ```css
  3. .dice {
  4. width: 200px;
  5. height: 200px;
  6. padding: 20px;
  7. background-color: tomato;
  8. border-radius: 10%;
  9. }
  10. .dot {
  11. display: inline-block;
  12. width: 50px;
  13. height: 50px;
  14. border-radius: 50%;
  15. background-color: white;
  16. }

实现效果如下:

(1)一个点

HTML 结构如下:

  1. <div class="dice first-face">
  2. <span class="dot"></span>
  3. </div>

实现第一个面,只需要让它水平和垂直方向都居中即可:

  • justify-content:center:使点与主轴(水平)的中心对齐。
  • align-items:center:使点与交叉轴(垂直)的中心对齐。

代码实现如下:

  1. .first-face {
  2. display: flex;
  3. justify-content: center;
  4. align-items: center;
  5. }

现在第一面是这样的:

(2)两个点

HTML 结构如下:

  1. <div class="dice second-face">
  2. <span class="dot"></span>
  3. <span class="dot"></span>
  4. </div>

首先来将第二个面的父元素设置为flex布局,并添加以下属性:

  • justify-content: space-between:将子元素放置在 flex 容器的开头和结尾。

    1. .second-face {
    2. display: flex;
    3. justify-content : space-between;
    4. }

    现在点的位置如下:
    这时,第一个点在正确的位置:左上角。而第二个点需要再右下角。因此,下面来使用 align-self 属性单独调整第二个点的位置:

  • align-self: flex-end:将项目对齐到 Flex 容器的末尾。

    1. .second-face .dot:nth-of-type(2) {
    2. align-self: flex-end;
    3. }

    现在第二面是这样的:

    (3)三个点

    HTML 结构如下:

    1. <div class="dice third-face">
    2. <span class="dot"></span>
    3. <span class="dot"></span>
    4. <span class="dot"></span>
    5. </div>

    可以通过在第二面放置另一个中心点来实现第三面。

  • align-self: flex-end:将项目对齐到 Flex 容器的末尾。

  • align-self: center:将项目对齐到 Flex 容器的中间。 ```css .third-face { display: flex; justify-content : space-between; }

.third-face .dot:nth-of-type(2) { align-self: center; }

.third-face .dot:nth-of-type(3) { align-self: flex-end; }

  1. 现在第三面是这样的:<br />![image.png](https://cdn.nlark.com/yuque/0/2022/png/1500604/1659278950956-8a6edfd8-bfb1-404e-903d-5133994b1f72.png#clientId=u874b64c7-19b7-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=258&id=ud40d757f&margin=%5Bobject%20Object%5D&name=image.png&originHeight=516&originWidth=514&originalType=binary&ratio=1&rotation=0&showTitle=false&size=17605&status=done&style=none&taskId=udd7a425a-14b7-4af2-8ec0-7830400e74a&title=&width=257)<br />如果想要第一个点在右上角,第三个点在左下角,可以将第一个点的 align-self 更改为 flex-end,第二个点不变,第三个点无需设置,默认在最左侧:
  2. ```css
  3. .third-face {
  4. display: flex;
  5. justify-content : space-between;
  6. }
  7. .third-face .dot:nth-of-type(1) {
  8. align-self :flex-end;
  9. }
  10. .third-face .dot:nth-of-type(2) {
  11. align-self :center;
  12. }

现在第三面是这样的:

(4)四个点

HTML 结构如下:

  1. <div class="dice fourth-face">
  2. <div class="column">
  3. <span class="dot"></span>
  4. <span class="dot"></span>
  5. </div>
  6. <div class="column">
  7. <span class="dot"></span>
  8. <span class="dot"></span>
  9. </div>
  10. </div>

在四个点的面中,可以将其分为两行,每行包含两列。一行将在 flex-start ,另一行将在 flex-end 。并添加 justify-content: space-between 以便将其放置在骰子的左侧和右侧。

  1. .fourth-face {
  2. display: flex;
  3. justify-content: space-between
  4. }

接下来需要对两列点分别进行布局:

  • 将列设置为 flex 布局;
  • flex-direction 设置为 column,以便将点放置在垂直方向上
  • justify-content 设置为 space-between,它将使第一个点在顶部,第二个点在底部。
    1. .fourth-face .column {
    2. display: flex;
    3. flex-direction: column;
    4. justify-content: space-between;
    5. }
    现在第四面是这样的:

    (5)五个点

    HTML 结构如下:
    1. <div class="fifth-face dice">
    2. <div class="column">
    3. <span class="dot"></span>
    4. <span class="dot"></span>
    5. </div>
    6. <div class="column">
    7. <span class="dot"></span>
    8. </div>
    9. <div class="column">
    10. <span class="dot"></span>
    11. <span class="dot"></span>
    12. </div>
    13. </div>
    第五面和第四面的差异在于多了中间的那个点。所以,可以基于第四面,来在中间增加一列,样式如下: ```css .fifth-face { display: flex; justify-content: space-between }

.fifth-face .column { display: flex; flex-direction: column; justify-content: space-between; }

  1. 现在第五面是这样的:<br />![image.png](https://cdn.nlark.com/yuque/0/2022/png/1500604/1659280111595-18e0d316-e8e9-4f6c-85ac-921d97cd0f7a.png#clientId=u874b64c7-19b7-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=265&id=ue679fe59&margin=%5Bobject%20Object%5D&name=image.png&originHeight=530&originWidth=508&originalType=binary&ratio=1&rotation=0&showTitle=false&size=17637&status=done&style=none&taskId=u76e543ac-bf04-46df-b5c8-1dac8199efd&title=&width=254)<br />还需要对中间的点进行调整,可以设置 justify-content 为 center 让它垂直居中:
  2. ```css
  3. .fifth-face .column:nth-of-type(2) {
  4. justify-content: center;
  5. }

现在第五面是这样的:

(6)六个点

HTML 结构如下:

  1. <div class="dice sixth-face">
  2. <div class="column">
  3. <span class="dot"></span>
  4. <span class="dot"></span>
  5. <span class="dot"></span>
  6. </div>
  7. <div class="column">
  8. <span class="dot"></span>
  9. <span class="dot"></span>
  10. <span class="dot"></span>
  11. </div>
  12. </div>

第六个面的布局和第四个几乎完全一样,只不过每一列多了一个元素,布局实现如下:

  1. .sixth-face {
  2. display: flex;
  3. justify-content: space-between
  4. }
  5. .sixth-face .column {
  6. display: flex;
  7. flex-direction: column;
  8. justify-content: space-between;
  9. }

现在第六面是这样的:

2. 使用 Grid 布局实现六个面

骰子每个面其实可以想象成一个 3 x 3 的网格,其中每个单元格代表一个点的位置:

  1. +---+---+---+
  2. | a | b | c |
  3. +---+---+---+
  4. | d | e | f |
  5. +---+---+---+
  6. | g | h | i |
  7. +---+---+---+

要创建一个 3 x 3 的网格,只需要设置一个容器元素,并且设置三个大小相同的行和列:

  1. .dice {
  2. display: grid;
  3. grid-template-rows: 1fr 1fr 1fr;
  4. grid-template-columns: 1fr 1fr 1fr;
  5. }

这里的 fr 单位允许将行或列的大小设置为网格容器可用空间的一部分,这上面的例子中,我们需要三分之一的可用空间,所以设置了 1fr 三次。

我们还可以使用 repeat(3, 1fr) 将 1fr 重复 3 次,来代替 1fr 1fr 1fr。还可以使用定义行/列的 grid-template 速记属性将上述代码进行简化:

  1. .dice {
  2. display: grid;
  3. grid-template: repeat(3, 1fr) / repeat(3, 1fr);
  4. }

每个面所需要定义的 HTML 就像是这样:

  1. <div class="dice">
  2. <span class="dot"></span>
  3. <span class="dot"></span>
  4. <span class="dot"></span>
  5. <span class="dot"></span>
  6. </div>

所有的点将自动放置在每个单元格中,从左到右:
现在我们需要为每个骰子值定位点数。开始时我们提到,可以将每个面分成 3 x 3 的表格,但是这些表格并不是每一个都是我们需要的,分析骰子的六个面,可以发现,我们只需要以下七个位置的点:

  1. +---+---+---+
  2. | a | | c |
  3. +---+---+---+
  4. | e | g | f |
  5. +---+---+---+
  6. | d | | b |
  7. +---+---+---+

我们可以使用 grid-template-areas 属性将此布局转换为 CSS:

  1. .dice {
  2. display: grid;
  3. grid-template-areas:
  4. "a . c"
  5. "e g f"
  6. "d . b";
  7. }

因此,我们可以不使用传统的单位来调整行和列的大小,而只需使用名称来引用每个单元格。其语法本身提供了网格结构的可视化,名称由网格项的网格区域属性定义。 中间列中的句点表示一个空单元格。

下面来使用 grid-area 属性为网格项命名,然后,网格模板可以通过其名称引用该项目,以将其放置在网格中的特定区域中。 :nth-child() 伪选择器允许单独定位每个点。

  1. .dot:nth-child(2) {
  2. grid-area: b;
  3. }
  4. .dot:nth-child(3) {
  5. grid-area: c;
  6. }
  7. .dot:nth-child(4) {
  8. grid-area: d;
  9. }
  10. .dot:nth-child(5) {
  11. grid-area: e;
  12. }
  13. .dot:nth-child(6) {
  14. grid-area: f;
  15. }

现在六个面的样式如下:
可以看到,1、3、5的布局仍然是不正确的,只需要重新定位每个骰子的最后一个点即可:

  1. .dot:nth-child(odd):last-child {
  2. grid-area: g;
  3. }

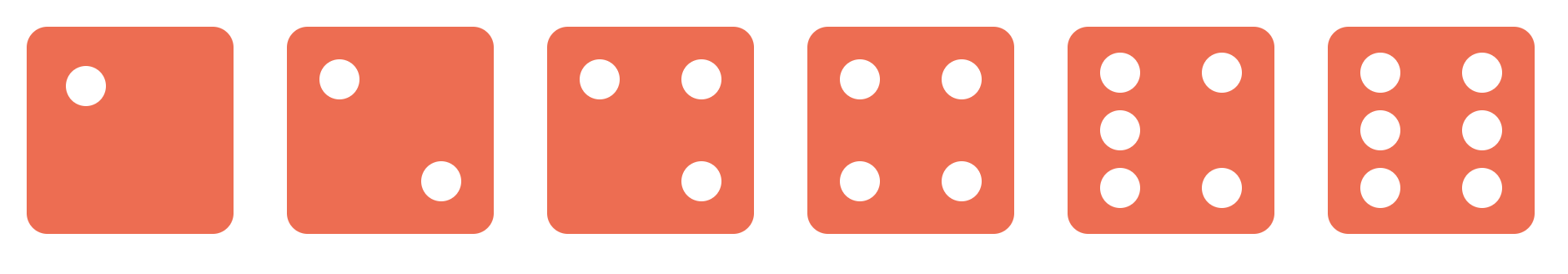

这时所有点的位置都正确了:
对于上面的 CSS,对应的 HTML分别是父级为一个div标签,该面有几个点,子级就有几个span标签。代码如下:

  1. <div class="dice-box">
  2. <div class="dice first-face">
  3. <span class="dot"></span>
  4. </div>
  5. <div class="dice second-face">
  6. <span class="dot"></span>
  7. <span class="dot"></span>
  8. </div>
  9. <div class="dice third-face">
  10. <span class="dot"></span>
  11. <span class="dot"></span>
  12. <span class="dot"></span>
  13. </div>
  14. <div class="dice fourth-face">
  15. <span class="dot"></span>
  16. <span class="dot"></span>
  17. <span class="dot"></span>
  18. <span class="dot"></span>
  19. </div>
  20. <div class="fifth-face dice">
  21. <span class="dot"></span>
  22. <span class="dot"></span>
  23. <span class="dot"></span>
  24. <span class="dot"></span>
  25. <span class="dot"></span>
  26. </div>
  27. <div class="dice sixth-face">
  28. <span class="dot"></span>
  29. <span class="dot"></span>
  30. <span class="dot"></span>
  31. <span class="dot"></span>
  32. <span class="dot"></span>
  33. <span class="dot"></span>
  34. </div>
  35. </div>

整体的 CSS 代码如下:

  1. .dice {
  2. width: 200px;
  3. height: 200px;
  4. padding: 20px;
  5. background-color: tomato;
  6. border-radius: 10%;
  7. display: grid;
  8. grid-template: repeat(3, 1fr) / repeat(3, 1fr);
  9. grid-template-areas:
  10. "a . c"
  11. "e g f"
  12. "d . b";
  13. }
  14. .dot {
  15. display: inline-block;
  16. width: 50px;
  17. height: 50px;
  18. border-radius: 50%;
  19. background-color: white;
  20. }
  21. .dot:nth-child(2) {
  22. grid-area: b;
  23. }
  24. .dot:nth-child(3) {
  25. grid-area: c;
  26. }
  27. .dot:nth-child(4) {
  28. grid-area: d;
  29. }
  30. .dot:nth-child(5) {
  31. grid-area: e;
  32. }
  33. .dot:nth-child(6) {
  34. grid-area: f;
  35. }
  36. .dot:nth-child(odd):last-child {
  37. grid-area: g;
  38. }

3. 实现 3D 骰子

上面我们分别使用 Flex 和 Grid 布局实现了骰子的六个面,下面来这将六个面组合成一个正方体。

首先对六个面进行一些样式修改:

  1. .dice {
  2. width: 200px;
  3. height: 200px;
  4. padding: 20px;
  5. box-sizing: border-box;
  6. opacity: 0.7;
  7. background-color: tomato;
  8. position: absolute;
  9. }

定义它们的父元素:

  1. .dice-box {
  2. width: 200px;
  3. height: 200px;
  4. position: relative;
  5. transform-style: preserve-3d;
  6. transform: rotateY(185deg) rotateX(150deg) rotateZ(315deg);
  7. }

其中,transform-style: preserve-3d; 表示所有子元素在3D空间中呈现。这里的transform 的角度不重要,主要是便于后面查看。

此时六个面的这样的:
看起来有点奇怪,所有面都叠加在一起。不要急,我们来一个个调整位置。

首先将第一个面在 Z 轴移动 100px:

  1. .first-face {
  2. transform: translateZ(100px);
  3. }

第一面就到了所有面的上方:
因为每个面的宽高都是 200px,所以将第六面沿 Z 轴向下调整 100px:

  1. .sixth-face {
  2. transform: translateZ(-100px);
  3. }

第六面就到了所有面的下方:
下面来调整第二面,将其在X轴向后移动 100px,并沿着 Y 轴旋转 -90 度:

  1. .second-face {
  2. transform: translateX(-100px) rotateY(-90deg);
  3. }

此时六个面是这样的:
下面来调整第二面的对面:第五面,将其沿 X 轴的正方向移动 100px,并沿着 Y 轴方向选择 90 度:

  1. .fifth-face {
  2. transform: translateX(100px) rotateY(90deg);
  3. }

此时六个面是这样的:
下面来调整第三面,道理同上:

  1. .third-face {
  2. transform: translateY(100px) rotateX(90deg);
  3. }

此时六个面是这样的:
最后来调整第五面:

  1. .fourth-face {
  2. transform: translateY(-100px) rotateX(90deg);
  3. }

此时六个面就组成了一个完整的正方体:
下面来为这个骰子设置一个动画,让它转起来:

  1. @keyframes rotate {
  2. from {
  3. transform: rotateY(0) rotateX(45deg) rotateZ(45deg);
  4. }
  5. to {
  6. transform: rotateY(360deg) rotateX(45deg) rotateZ(45deg);
  7. }
  8. }
  9. .dice-box {
  10. animation: rotate 5s linear infinite;
  11. }

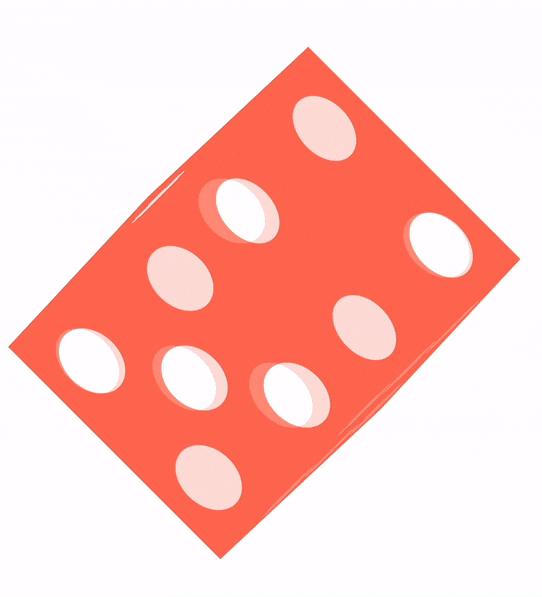

最终的效果如下:
Kapture 2022-08-01 at 00.11.45.gif
在线体验-3D 骰子-Flex:
点击查看【codepen】
在线体验-3D 骰子-Grid:
点击查看【codepen】
