1.mos管有三个极,分别为:
漏极(D)
源极(S)
栅极(G)
2.mos分为p型mos与n型mos两个大类
(1)N型mos:
(2)P型mos:
3.P型与N型的区分:
简单的方法可以从器件的电路图来进行区分,内部箭头朝外的为P型Mos。
4.mos管的日常应用
(1)N型mos是我们日常常用的mos管,通常用来作开关电路,对于n型mos管来说Vgs大于一定值就会导通,适用于源极接地时的情况(低端驱动),只要栅极电压达到一定值就可以。

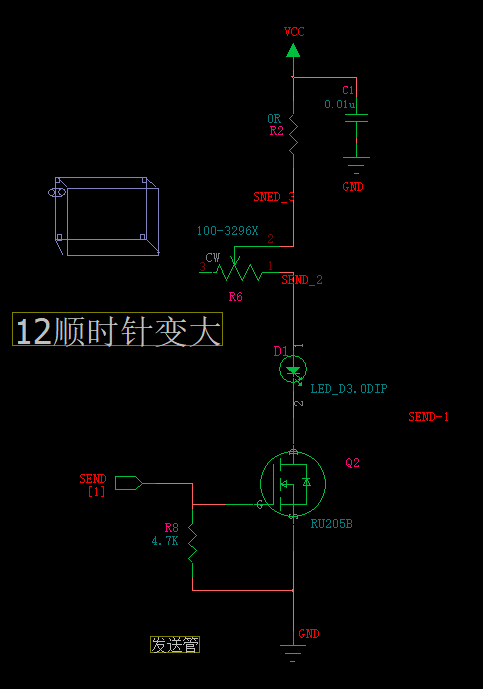

eg:转速传感器的RU205b便是应用:
(2)P型mos则是当Vgs小于一定值时就会导通,适用于源极接vcc时的情况(高端驱动)。
eg:超声电机控制板对于继电器的控制为实例:
