keil如何生成scatter文件

keil支持图形化配置和自定义scatter文件两种方式

使用图形工具配置

生成的scatter文件如下：

  1. ; *************************************************************
  2. ; *** Scatter-Loading Description File generated by uVision ***
  3. ; *************************************************************
  5. LR_IROM1 0x00010000 0x00040000  {    ; load region size_region
  6.   ER_IROM1 0x00010000 0x00040000  {  ; load address = execution address
  7.    *.o (RESET, +First)
  8.    *(InRoot$$Sections)
  9.    .ANY (+RO)
  10.    .ANY (+XO)
  11.   }
  12.   RW_IRAM1 0x20000000 0x00010000  {  ; RW data
  13.    .ANY (+RW +ZI)
  14.   }
  15. }

选择自定义scatter文件

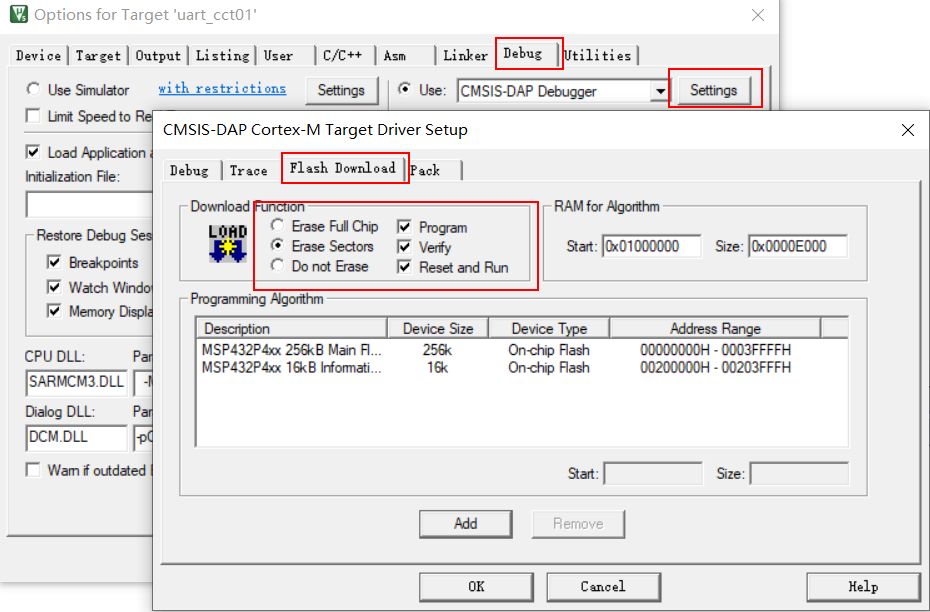

keil烧写选项

Eraser Full Chip 代表烧写前擦除整个Flash芯片区域，尝试修改了Address Range没有效果，还是会擦除整个区域
Eraser Sectors 代表烧写前仅擦除编译后实际代码大小所代表的扇区，注意，经验证不是target中指定的扇区，进擦除代码区所代表的扇区。
target中指定代码的范围是0-0x10000(64K)，其中60K-63K处用于存放持久化参数，但是验证每次重新烧写并不会擦除该区域。

MSP432远程升级方案

方案一：使用BSL

测试未成功

  1. ((void (*)())BSP_BSL_ENTRY_FUNCTION)((uint32_t)BSP_BSL_PARAM) ;

使用手册上推荐的 上述语句之后 程序跑飞，不确定是否进入了BSL，串口发送0xFF，并没有收到预期的0x00响应

方案二：依据Memory Map从flash中划分一个空白区域出来，作为升级程序

step1: 验证scatter文件，是否能将代码下载到flash的指定位置
step2: 添加flash操作函数
