1.图论基础

1.图论基础

读完本文，你不仅学会了算法套路，还可以顺便解决如下题目：
Leetcode 797.所有可能的路径
经常有读者问我「图」这种数据结构，其实我在学习数据结构和算法的框架思维中说过，虽然图可以玩出更多的算法，解决更复杂的问题，但本质上图可以认为是多叉树的延伸。
面试笔试很少出现图相关的问题，就算有，大多也是简单的遍历问题，基本上可以完全照搬多叉树的遍历。
那么，本文依然秉持我们号的风格，只讲「图」最实用的，离我们最近的部分，让你心里对图有个直观的认识，文末我给出了其他经典图论算法，理解本文后应该都可以拿下的。

图的逻辑结构和具体实现

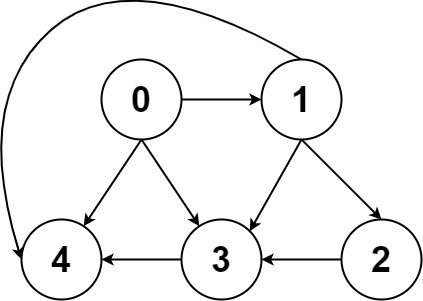

一幅图是由节点和边构成的，逻辑结构如下

什么叫「逻辑结构」？就是说为了方便研究，我们把图抽象成这个样子。
根据这个逻辑结构，我们可以认为每个节点的实现如下：

/* 图节点的逻辑结构 */
class Vertex {
    int id;
    Vertex[] neighbors;
}

看到这个实现，你有没有很熟悉？它和我们之前说的多叉树节点几乎完全一样：

/* 基本的 N 叉树节点 */
class TreeNode {
    int val;
    TreeNode[] children;
}

所以说，图真的没啥高深的，本质上就是个高级点的多叉树而已，适用于树的 DFS/BFS 遍历算法，全部适用于图。
不过呢，上面的这种实现是「逻辑上的」，实际上我们很少用这个 Vertex 类实现图，而是用常说的邻接表和邻接矩阵来实现。
比如还是刚才那幅图：

用邻接表和邻接矩阵的存储方式如下：

邻接表很直观，我把每个节点 x 的邻居都存到一个列表里，然后把 x 和这个列表关联起来，这样就可以通过一个节点 x 找到它的所有相邻节点。
邻接矩阵则是一个二维布尔数组，我们权且称为 matrix，如果节点 x 和 y 是相连的，那么就把 matrix[x][y] 设为 true（上图中绿色的方格代表 true）。如果想找节点 x 的邻居，去扫一圈 matrix[x][..] 就行了。
如果用代码的形式来表现，邻接表和邻接矩阵大概长这样：

// 邻接表
// graph[x] 存储 x 的所有邻居节点
List<Integer>[] graph;
// 邻接矩阵
// matrix[x][y] 记录 x 是否有一条指向 y 的边
boolean[][] matrix;

那么，为什么有这两种存储图的方式呢？肯定是因为他们各有优劣。
对于邻接表，好处是占用的空间少。
你看邻接矩阵里面空着那么多位置，肯定需要更多的存储空间。
但是，邻接表无法快速判断两个节点是否相邻。
比如说我想判断节点 1 是否和节点 3 相邻，我要去邻接表里 1 对应的邻居列表里查找 3 是否存在。但对于邻接矩阵就简单了，只要看看 matrix[1][3] 就知道了，效率高。
所以说，使用哪一种方式实现图，要看具体情况。

PS：在常规的算法题中，邻接表的使用会更频繁一些，主要是因为操作起来较为简单，但这不意味着邻接矩阵应该被轻视。矩阵是一个强有力的数学工具，图的一些隐晦性质可以借助精妙的矩阵运算展现出来。不过本文不准备引入数学内容，所以有兴趣的读者可以自行搜索学习。

最后，我们再明确一个图论中特有的度（degree）的概念，在无向图中，「度」就是每个节点相连的边的条数。
由于有向图的边有方向，所以有向图中每个节点「度」被细分为入度（indegree）和出度（outdegree），比如下图：

其中节点 3 的入度为 3（有三条边指向它），出度为 1（它有 1 条边指向别的节点）。
好了，对于「图」这种数据结构，能看懂上面这些就绰绰够用了。
那你可能会问，我们上面说的这个图的模型仅仅是「有向无权图」，不是还有什么加权图，无向图，等等……
其实，这些更复杂的模型都是基于这个最简单的图衍生出来的。
有向加权图怎么实现？很简单呀：
如果是邻接表，我们不仅仅存储某个节点 x 的所有邻居节点，还存储 x 到每个邻居的权重，不就实现加权有向图了吗？
如果是邻接矩阵，matrix[x][y] 不再是布尔值，而是一个 int 值，0 表示没有连接，其他值表示权重，不就变成加权有向图了吗？
如果用代码的形式来表现，大概长这样：

// 邻接表
// graph[x] 存储 x 的所有邻居节点以及对应的权重
List<int[]>[] graph;
// 邻接矩阵
// matrix[x][y] 记录 x 指向 y 的边的权重，0 表示不相邻
int[][] matrix;

无向图怎么实现？也很简单，所谓的「无向」，是不是等同于「双向」？

如果连接无向图中的节点 x 和 y，把 matrix[x][y] 和 matrix[y][x] 都变成 true 不就行了；邻接表也是类似的操作，在 x 的邻居列表里添加 y，同时在 y 的邻居列表里添加 x。
把上面的技巧合起来，就变成了无向加权图……
好了，关于图的基本介绍就到这里，现在不管来什么乱七八糟的图，你心里应该都有底了。
下面来看看所有数据结构都逃不过的问题：遍历。

图的遍历

学习数据结构和算法的框架思维 说过，各种数据结构被发明出来无非就是为了遍历和访问，所以「遍历」是所有数据结构的基础。
图怎么遍历？还是那句话，参考多叉树，多叉树的 DFS 遍历框架如下：

/* 多叉树遍历框架 */
void traverse(TreeNode root) {
    if (root == null) return;
    // 前序位置
    for (TreeNode child : root.children) {
        traverse(child);
    }
    // 后序位置
}

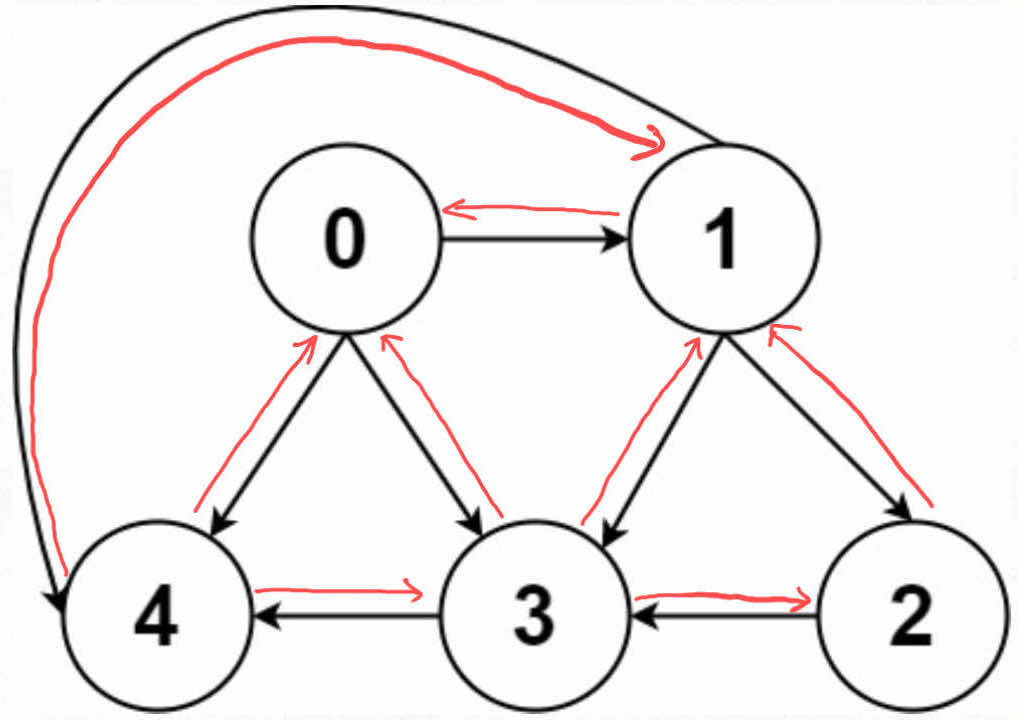

图和多叉树最大的区别是，图是可能包含环的，你从图的某一个节点开始遍历，有可能走了一圈又回到这个节点，而树不会出现这种情况，从某个节点出发必然走到叶子节点，绝不可能回到它自身。
所以，如果图包含环，遍历框架就要一个 visited 数组进行辅助：

// 记录被遍历过的节点
boolean[] visited;
// 记录从起点到当前节点的路径
boolean[] onPath;
/* 图遍历框架 */
void traverse(Graph graph, int s) {
    if (visited[s]) return;
    // 经过节点 s，标记为已遍历
    visited[s] = true;
    // 做选择：标记节点 s 在路径上
    onPath[s] = true;
    for (int neighbor : graph.neighbors(s)) {
        traverse(graph, neighbor);
    }
    // 撤销选择：节点 s 离开路径
    onPath[s] = false;
}

注意 visited 数组和 onPath 数组的区别，因为二叉树算是特殊的图，所以用遍历二叉树的过程来理解下这两个数组的区别：

上述 GIF 描述了递归遍历二叉树的过程，在 visited 中被标记为 true 的节点用灰色表示，在 onPath 中被标记为 true 的节点用绿色表示，类比贪吃蛇游戏，visited 记录蛇经过过的格子，而 onPath 仅仅记录蛇身。在图的遍历过程中，onPath 用于判断是否成环，类比当贪吃蛇自己咬到自己（成环）的场景，这下你可以理解它们二者的区别了吧。
如果让你处理路径相关的问题，这个 onPath 变量是肯定会被用到的，比如拓扑排序中就有运用。
另外，你应该注意到了，这个 onPath 数组的操作很像前文回溯算法核心套路中做「做选择」和「撤销选择」，区别在于位置：回溯算法的「做选择」和「撤销选择」在 for 循环里面，而对 onPath 数组的操作在 for 循环外面。

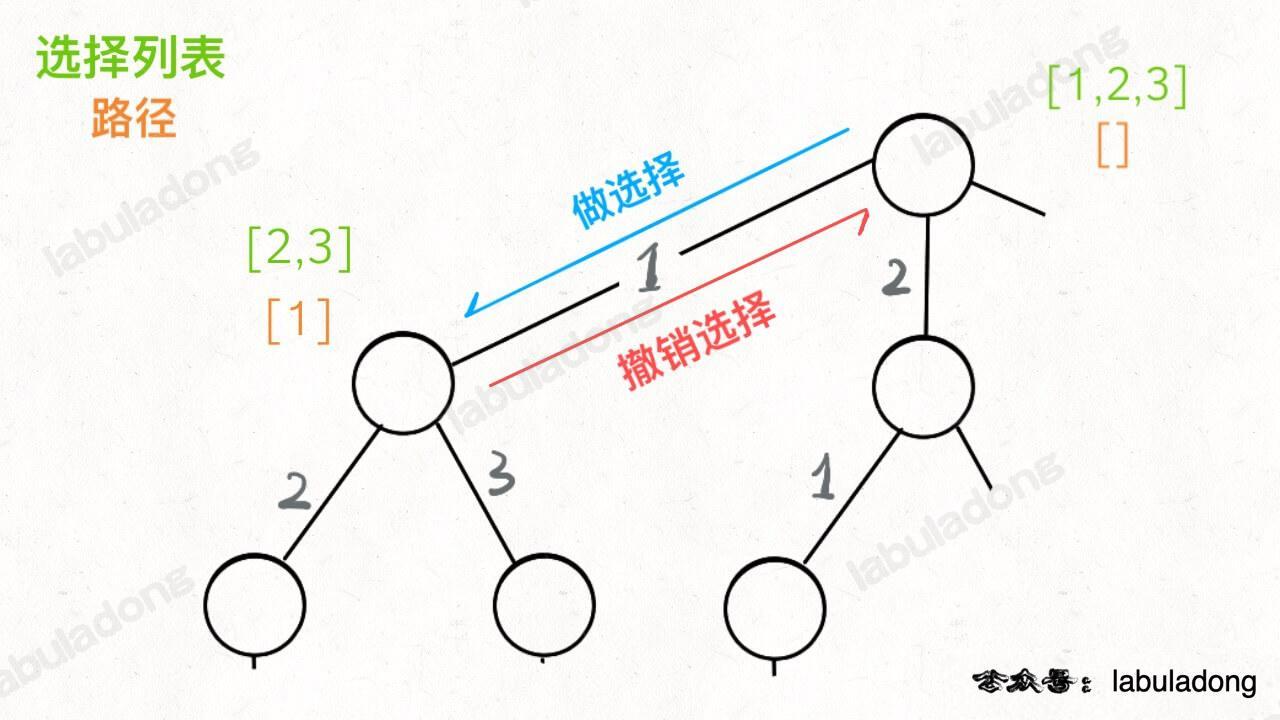

为什么有这个区别呢？这就是前文回溯算法核心套路中讲到的回溯算法和 DFS 算法的区别所在：回溯算法关注的不是节点，而是树枝。不信你看前文画的回溯树，我们需要在「树枝」上做选择和撤销选择：

他们的区别可以这样反应到代码上：

// DFS 算法，关注点在节点
void traverse(TreeNode root) {
    if (root == null) return;
    printf("进入节点 %s", root);
    for (TreeNode child : root.children) {
        traverse(child);
    }
    printf("离开节点 %s", root);
}
// 回溯算法，关注点在树枝
void backtrack(TreeNode root) {
    if (root == null) return;
    for (TreeNode child : root.children) {
        // 做选择
        printf("从 %s 到 %s", root, child);
        backtrack(child);
        // 撤销选择
        printf("从 %s 到 %s", child, root);
    }
}

如果执行这段代码，你会发现根节点被漏掉了：

void traverse(TreeNode root) {
    if (root == null) return;
    for (TreeNode child : root.children) {
        printf("进入节点 %s", child);
        traverse(child);
        printf("离开节点 %s", child);
    }
}

所以对于这里「图」的遍历，我们应该用 DFS 算法，即把 onPath 的操作放到 for 循环外面，否则会漏掉记录起始点的遍历。
说了这么多 onPath 数组，再说下 visited 数组，其目的很明显了，由于图可能含有环，visited 数组就是防止递归重复遍历同一个节点进入死循环的。
当然，如果题目告诉你图中不含环，可以把 visited 数组都省掉，基本就是多叉树的遍历。

题目实践 797 所有可能的路径

下面我们来看力扣第 797 题「所有可能路径」，函数签名如下：

List<List<Integer>> allPathsSourceTarget(int[][] graph);

题目输入一幅有向无环图，这个图包含 n 个节点，标号为 0, 1, 2,…, n - 1，请你计算所有从节点 0 到节点 n - 1 的路径。
输入的这个 graph 其实就是「邻接表」表示的一幅图，graph[i] 存储这节点 i 的所有邻居节点。
比如输入 graph = [[1,2],[3],[3],[]]，就代表下面这幅图：

算法应该返回 [[0,1,3],[0,2,3]]，即 0 到 3 的所有路径。
解法很简单，以 0 为起点遍历图，同时记录遍历过的路径，当遍历到终点时将路径记录下来即可。
既然输入的图是无环的，我们就不需要 visited 数组辅助了，直接套用图的遍历框架：

// 记录所有路径
List<List<Integer>> res = new LinkedList<>();
public List<List<Integer>> allPathsSourceTarget(int[][] graph) {
    // 维护递归过程中经过的路径
    LinkedList<Integer> path = new LinkedList<>();
    traverse(graph, 0, path);
    return res;
}
/* 图的遍历框架 */
void traverse(int[][] graph, int s, LinkedList<Integer> path) {
    // 添加节点 s 到路径
    path.addLast(s);
    int n = graph.length;
    if (s == n - 1) {
        // 到达终点
        res.add(new LinkedList<>(path));
        // 可以在这直接 return，但要 removeLast 正确维护 path
        // path.removeLast();
        // return;
        // 不 return 也可以，因为图中不包含环，不会出现无限递归
    }
    // 递归每个相邻节点
    for (int v : graph[s]) {
        traverse(graph, v, path);
    }
    // 从路径移出节点 s
    path.removeLast();
}

这道题就这样解决了，注意 Java 的语言特性，因为 Java 函数参数传的是对象引用，所以向 res 中添加 path 时需要拷贝一个新的列表，否则最终 res 中的列表都是空的。
最后总结一下，图的存储方式主要有邻接表和邻接矩阵，无论什么花里胡哨的图，都可以用这两种方式存储。
在笔试中，最常考的算法是图的遍历，和多叉树的遍历框架是非常类似的。
当然，图还会有很多其他的有趣算法，比如二分图判定，环检测和拓扑排序（编译器循环引用检测就是类似的算法），最小生成树， Dijkstra 最短路径算法等等，有兴趣的读者可以去看看，本文就到这了。
