概览

基础类型的底层是如何实现的呢？
带着这个问题我们来着手理解底层设计，首先看下图：
它反映了 Redis 的每种对象其实都由对象结构 (redisObject) 与 对应编码的数据结构组合而成，而每种对象类型对应若干编码方式，不同的编码方式所对应的底层数据结构是不同的。
所以，我们需要从几个个角度来着手底层研究：

  • 对象设计机制: 对象结构 (redisObject)
  • 编码类型和底层数据结构: 对应编码的数据结构

    为什么 Redis 会设计 redisObject 对象

    为什么 Redis 会设计 redisObject 对象？
    在 redis 的命令中，用于对键进行处理的命令占了很大一部分，而对于键所保存的值的类型（键的类型），键能执行的命令又各不相同。如： LPUSH 和 LLEN 只能用于列表键，而 SADD 和 SRANDMEMBER 只能用于集合键，等等；另外一些命令，比如 DEL、 TTL 和 TYPE, 可以用于任何类型的键；但是要正确实现这些命令，必须为不同类型的键设置不同的处理方式：比如说，删除一个列表键和删除一个字符串键的操作过程就不太一样。

以上的描述说明，Redis 必须让每个键都带有类型信息，使得程序可以检查键的类型，并为它选择合适的处理方式.
比如说， 集合类型就可以由字典和整数集合两种不同的数据结构实现， 但是， 当用户执行 ZADD 命令时， 他 / 她应该不必关心集合使用的是什么编码， 只要 Redis 能按照 ZADD 命令的指示， 将新元素添加到集合就可以了。
这说明，操作数据类型的命令除了要对键的类型进行检查之外，还需要根据数据类型的不同编码进行多态处理.
为了解决以上问题，Redis 构建了自己的类型系统 , 这个系统的主要功能包括:

  • redisObject 对象.
  • 基于 redisObject 对象的类型检查.
  • 基于 redisObject 对象的显式多态函数.

  • 对 redisObject 进行分配、共享和销毁的机制.

    redisObject 数据结构

    redisObject 是 Redis 类型系统的核心，数据库中的每个键、值，以及 Redis 本身处理的参数，都表示为这种数据类型. ```c /*

    • Redis 对象 */ typedef struct redisObject {

      // 类型 unsigned type:4;

      // 编码方式 unsigned encoding:4;

      // LRU - 24位, 记录最末一次访问时间（相对于lru_clock）; 或者 LFU（最少使用的数据：8位频率，16位访问时间） unsigned lru:LRU_BITS; // LRU_BITS: 24

      // 引用计数 int refcount;

      // 指向底层数据结构实例 void *ptr;

} robj;

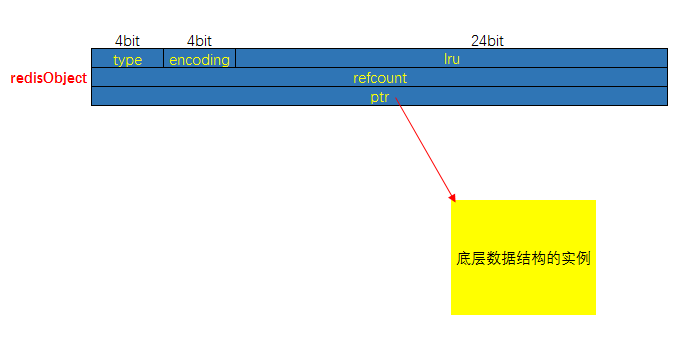

  1. 下图对应上面的结构<br />![image.png](https://cdn.nlark.com/yuque/0/2022/png/204153/1644481592433-7c833025-5af8-417b-8325-3d40f8084a3e.png#clientId=u75253dae-be77-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=328&id=u08782459&margin=%5Bobject%20Object%5D&name=image.png&originHeight=337&originWidth=680&originalType=url&ratio=1&rotation=0&showTitle=false&size=12253&status=done&style=none&taskId=ue6e7acc5-152e-4685-98de-1f875e5fa4f&title=&width=661)<br />**其中 type、encoding 和 ptr 是最重要的三个属性**。
  3. - **type 记录了对象所保存的值的类型**，它的值可能是以下常量中的一个：
  4. ```c
  5. /*
  6.  * 对象类型
  7.  */
  8. #define OBJ_STRING 0 // 字符串
  9. #define OBJ_LIST 1 // 列表
  10. #define OBJ_SET 2 // 集合
  11. #define OBJ_ZSET 3 // 有序集
  12. #define OBJ_HASH 4 // 哈希表
  • encoding 记录了对象所保存的值的编码，它的值可能是以下常量中的一个： ```c /*
  • 对象编码 */

    define OBJ_ENCODING_RAW 0 / Raw representation /

    define OBJ_ENCODING_INT 1 / Encoded as integer /

    define OBJ_ENCODING_HT 2 / Encoded as hash table /

    define OBJ_ENCODING_ZIPMAP 3 / 注意：版本2.6后不再使用. /

    define OBJ_ENCODING_LINKEDLIST 4 / 注意：不再使用了，旧版本2.x中String的底层之一. /

    define OBJ_ENCODING_ZIPLIST 5 / Encoded as ziplist /

    define OBJ_ENCODING_INTSET 6 / Encoded as intset /

    define OBJ_ENCODING_SKIPLIST 7 / Encoded as skiplist /

    define OBJ_ENCODING_EMBSTR 8 / Embedded sds string encoding /

    define OBJ_ENCODING_QUICKLIST 9 / Encoded as linked list of ziplists /

    define OBJ_ENCODING_STREAM 10 / Encoded as a radix tree of listpacks /

    ```
  • ptr 是一个指针，指向实际保存值的数据结构，这个数据结构由 type 和 encoding 属性决定。举个例子， 如果一个 redisObject 的 type 属性为 OBJ_LIST ， encoding 属性为 OBJ_ENCODING_QUICKLIST ，那么这个对象就是一个 Redis 列表（List)，它的值保存在一个 QuickList 的数据结构内，而 ptr 指针就指向 quicklist 的对象；

著作权归https://pdai.tech所有。 链接：https://pdai.tech/md/db/nosql-redis/db-redis-x-redis-object.html
下图展示了 redisObject 、Redis 所有数据类型、Redis 所有编码方式以及底层数据结构之间的关系（pdai：从 6.0 版本中梳理而来）：
注意：OBJ_ENCODING_ZIPMAP 没有出现在图中，因为在 redis2.6 开始，它不再是任何数据类型的底层结构 (虽然还有 zipmap.c 的代码); OBJ_ENCODING_LINKEDLIST 也不支持了，相关代码也删除了。

  • lru 属性：记录了对象最后一次被命令程序访问的时间

空转时长：当前时间减去键的值对象的 lru 时间，就是该键的空转时长。Object idletime 命令可以打印出给定键的空转时长
如果服务器打开了 maxmemory 选项，并且服务器用于回收内存的算法为 volatile-lru 或者 allkeys-lru，那么当服务器占用的内存数超过了 maxmemory 选项所设置的上限值时，空转时长较高的那部分键会优先被服务器释放，从而回收内存。

命令的类型检查和多态

那么 Redis 是如何处理一条命令的呢？
当执行一个处理数据类型命令的时候，redis 执行以下步骤

  • 根据给定的 key，在数据库字典中查找和他相对应的 redisObject，如果没找到，就返回 NULL；
  • 检查 redisObject 的 type 属性和执行命令所需的类型是否相符，如果不相符，返回类型错误；
  • 根据 redisObject 的 encoding 属性所指定的编码，选择合适的操作函数来处理底层的数据结构；
  • 返回数据结构的操作结果作为命令的返回值。

比如现在执行 LPOP 命令：

对象共享

redis 一般会把一些常见的值放到一个共享对象中，这样可使程序避免了重复分配的麻烦，也节约了一些 CPU 时间。
redis 预分配的值对象如下：

  • 各种命令的返回值，比如成功时返回的 OK，错误时返回的 ERROR，命令入队事务时返回的 QUEUE，等等
  • 包括 0 在内，小于 REDIS_SHARED_INTEGERS 的所有整数（REDIS_SHARED_INTEGERS 的默认值是 10000）

注意：共享对象只能被字典和双向链表这类能带有指针的数据结构使用。像整数集合和压缩列表这些只能保存字符串、整数等自勉之的内存数据结构
为什么 redis 不共享列表对象、哈希对象、集合对象、有序集合对象，只共享字符串对象？

  • 列表对象、哈希对象、集合对象、有序集合对象，本身可以包含字符串对象，复杂度较高。
  • 如果共享对象是保存字符串对象，那么验证操作的复杂度为 O (1)
  • 如果共享对象是保存字符串值的字符串对象，那么验证操作的复杂度为 O (N)
  • 如果共享对象是包含多个值的对象，其中值本身又是字符串对象，即其它对象中嵌套了字符串对象，比如列表对象、哈希对象，那么验证操作的复杂度将会是 O (N 的平方)

如果对复杂度较高的对象创建共享对象，需要消耗很大的 CPU，用这种消耗去换取内存空间，是不合适的

引用计数以及对象的消毁

redisObject 中有 refcount 属性，是对象的引用计数，显然计数 0 那么就是可以回收。

  • 每个 redisObject 结构都带有一个 refcount 属性，指示这个对象被引用了多少次；
  • 当新创建一个对象时，它的 refcount 属性被设置为 1；
  • 当对一个对象进行共享时，redis 将这个对象的 refcount 加一；
  • 当使用完一个对象后，或者消除对一个对象的引用之后，程序将对象的 refcount 减一；

  • 当对象的 refcount 降至 0 时，这个 RedisObject 结构，以及它引用的数据结构的内存都会被释放。

    小结

  • redis 使用自己实现的对象机制（redisObject) 来实现类型判断、命令多态和基于引用次数的垃圾回收；

  • redis 会预分配一些常用的数据对象，并通过共享这些对象来减少内存占用，和避免频繁的为小对象分配内存。
