因为目前我司使用的版本还是和Blink对齐的版本，所以本文还是先针对Blink中对于回撤的实现来进行源码分析。

概念

回撤这个概念，是流计算中特有的，简单理解起来就是将先前的计算结果回撤，那什么场景下会出现回撤呢？当”中间计算结果“被提前下发时，后续更新结果时，需要将先前的中间值回撤，并下发更新后的值。因此回撤的使用场景，主要是在会产生中间计算结果的场景。
在流计算中，因为上游的数据集是持续流入的，因此计算的结果都是中间结果。例如

  • group aggregate 计算中，每来一条数据，都会去更新某个维度的聚合值下发，这个时候下发的就是中间结果。
  • 双流join中，left join场景下，右表没有数据时会先下发一条 (left, null) 下去，而当后续右表相对应的key的数据到达时，要将先前发送的(left, null)的数据回撤掉，在发送(left, right)
  • 在window 算子中，如果我们设置了early trigger，那么就会发送中间计算结果，就会需要发送回撤消息。

以第一种场景为例，如果下游是一个按主键更新的存储，其结果会被不断的覆盖，计算结果没有正确性的问题。但是如果计算的sql是如下场景。

  1. SELECT
  2.   cnt,
  3.   COUNT (word) AS freq
  4. FROM
  5.   (
  6.     SELECT
  7.       word,
  8.       COUNT(num) AS cnt
  9.     FROM
  10.       Table
  11.     GROUP BY
  12.       word
  13.   )
  14. GROUP BY
  15.   cnt;

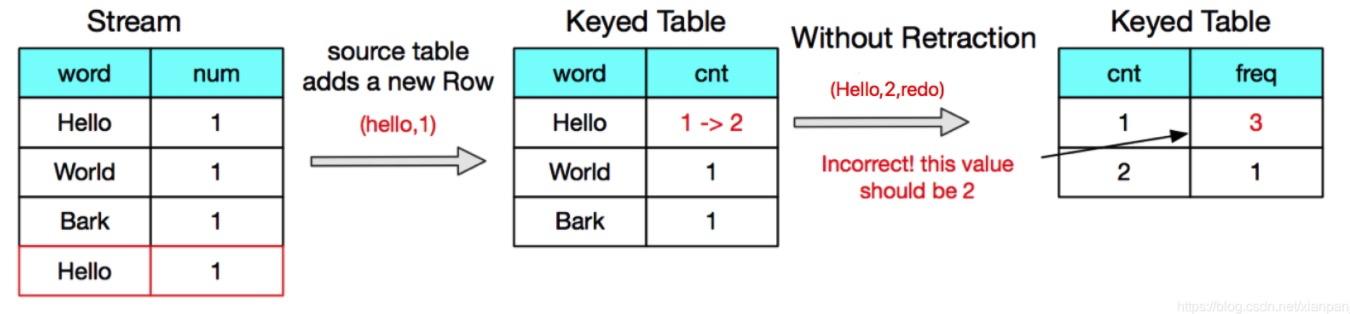

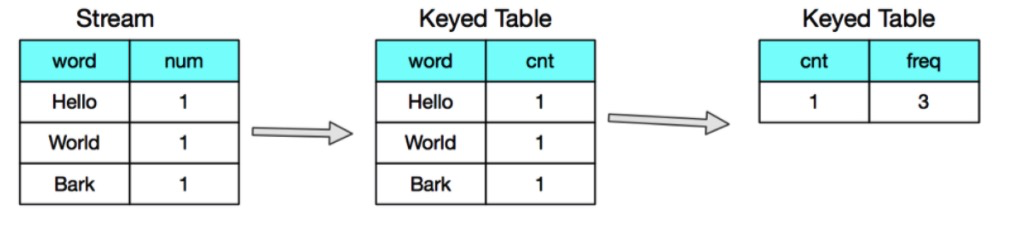

第一阶段产生的count值，会作为第二个阶段的group by维度，因此当count值发生变化时，如果不发送回撤消息，产生的聚合值就是错误的
我们可以看到发送回撤消息，最终目的是实现计算结果的准确性，最终一致性。

规则推导

在了解回撤的作用之后，我们再来看看blink中具体是怎么实现回撤功能的。在StreamExecRetractionRules中定义了三个规则

  • StreamExecRetractionRules.DEFAULT_RETRACTION_INSTANCE
  • StreamExecRetractionRules.UPDATES_AS_RETRACTION_INSTANCE
  • StreamExecRetractionRules.ACCMODE_INSTANCE

这三个规则的主要作用是给StreamPhysicalRel节点上去分配AccModeTrait。AccModeTrait 是一种RelTrait，表示了每个节点的物理属性。而AccModeTrait中的属性有以下两种

  • Acc
    • insert: (true, newRow)
    • update: (true, newRow)
    • delete: (false, oldRow)
  • AccRetract
    • insert: (true, newRow)
    • update: (false, oldRow), (true, newRow)
    • delete: (false, oldRow)

以上表示的是两种模式下，针对insert，update和delete三种消息，向下游发送具体message的差异，其中true或者false表示的是BaseRow中的header头，用来表示是否是回撤消息。
可以看到这两个模式的主要差别是发送更新消息时的行为不一样。 AccRetract模式下update消息会先发送一条oldRow的回撤消息。

AssignDefaultRetractionRule

�首先我们来分析第一个RetractRule。

  1.     override def onMatch(call: RelOptRuleCall): Unit = {
  2.       val rel = call.rel(0).asInstanceOf[StreamPhysicalRel]
  3.       val traits = rel.getTraitSet
  5.       // init AccModeTrait
  6.       val traitsWithAccMode =
  7.         if (
  8.           AccModeTrait.DEFAULT == traits.getTrait(AccModeTraitDef.INSTANCE) &&
  9.             ((rel.isInstanceOf[StreamExecDataStreamScan] &&
  10.               rel.asInstanceOf[StreamExecDataStreamScan].isAccRetract) ||
  11.               (rel.isInstanceOf[StreamExecIntermediateTableScan] &&
  12.                 rel.asInstanceOf[StreamExecIntermediateTableScan].isAccRetract))) {
  13.           // if source is AccRetract
  14.           traits.plus(new AccModeTrait(AccMode.AccRetract))
  15.         } else {
  16.           traits
  17.         }
  19.       // transform
  20.       if (traits != traitsWithAccMode) {
  21.         call.transformTo(rel.copy(traitsWithAccMode, rel.getInputs))
  22.       }
  23.     }

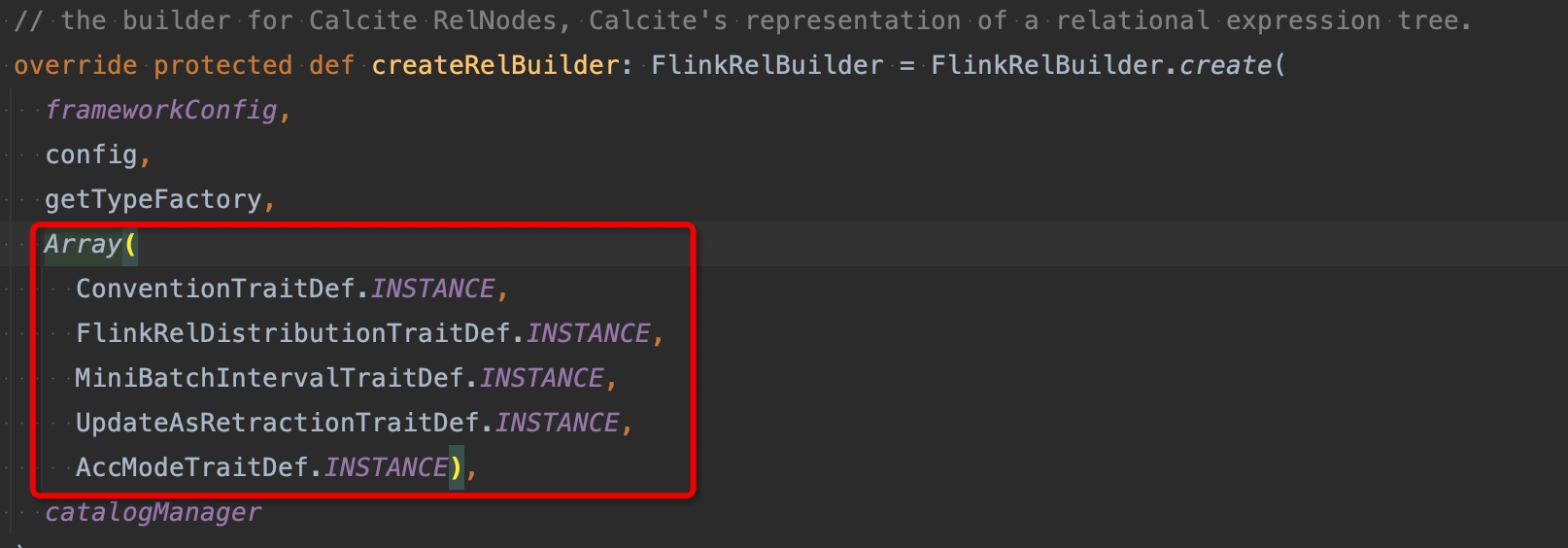

第一个是规则，只针对源头节点进行分析。FlinkRelBuilder中传入了五个Flink自定义的RelTraitDef，这里我们需要关注的是AccModeTraitDef。
这里定义的几个traitDef，会在创建关系表达式时，作为默认的triat注入。因此在进行rule检测之前，默认所有的RelNode中的AccModeTrait都是AccMode.Acc，因此这个规则就是检测source节点，如果source节点的物理节点具有 xxx.isAccRetract的属性，就将其AccModeTrait设置为AccMode.AccRetract

SetUpdatesAsRetractionRule

  2. /**
  3.  * Annotates the children of a parent node with the information that they need to forward
  4.  * update and delete modifications as retraction messages.
  5.  *
  6.  * A child needs to produce retraction messages, if
  7.  *
  8.  * 1. its parent requires retraction messages by itself because it is a certain type
  9.  * of operator, such as a [[StreamExecGroupAggregate]] or [[StreamExecOverAggregate]], or
  10.  * 2. its parent requires retraction because its own parent requires retraction
  11.  * (transitive requirement).
  12.  *
  13.  */
  14. override def onMatch(call: RelOptRuleCall): Unit = {
  15.     val parent = call.rel(0).asInstanceOf[StreamPhysicalRel]
  17.     val children = getChildRelNodes(parent)
  18.     // check if children need to sent out retraction messages
  19.     val newChildren = for (c <- children) yield {
  20.       if (needsUpdatesAsRetraction(parent, c) && !containUpdatesAsRetraction(c)) {
  21.         setUpdatesAsRetraction(c)
  22.       } else {
  23.         c
  24.       }
  25.     }
  27.     // update parent if a child was updated
  28.     if (children != newChildren) {
  29.       call.transformTo(parent.copy(parent.getTraitSet, newChildren.asJava))
  30.     }
  31.   }
  32. }

child: 在关系代数的执行树中处于靠下位置，如source节点。
根据规则的注释，他所做的是将parent的child节点（也就是输入节点）标记上UpdateAsRetractionTrait，以下场景中的输入节点需要被标记

  1. 下游节点依赖Retract消息，例如StreamExecGroupAggregate等
  2. 下游节点的下游间接依赖Retract消息

具体流程中，是首先根据parent节点获取其所有的输入(child)， 遍历输入节点，当两个条件满足时，将child节点设置指定的trait。

  • needsUpdatesAsRetraction
  • !containUpdatesAsRetraction 这个表示当前child没有UpdateAsRetraction的标记

    setUpdatesAsRetraction

    ```scala def setUpdatesAsRetraction(relNode: RelNode): RelNode = { val traitSet = relNode.getTraitSet relNode.copy(traitSet.plus(new UpdateAsRetractionTrait(true)), relNode.getInputs) }
  1. �这个方法就是将当前的relNode节点添加上`UpdateAsRetractionTrait`的trait
  2. <a name="aWt4B"></a>
  3. ### containUpdatesAsRetraction
  4. ```scala
  5. def containUpdatesAsRetraction(node: RelNode): Boolean = {
  6.   val retractionTrait = node.getTraitSet.getTrait(UpdateAsRetractionTraitDef.INSTANCE)
  7.   retractionTrait != null && retractionTrait.sendsUpdatesAsRetractions
  8. }

判断输入节点是否有UpdateAsRetraction的属性

needsUpdatesAsRetraction

其入参是下游节点和输入节点

  1. // node是下游节点
  2. def needsUpdatesAsRetraction(node: StreamPhysicalRel, input: RelNode): Boolean = {
  3.   node match {
  4.     case _ if shipUpdatesAsRetraction(node) => true
  5.     case dsr: StreamPhysicalRel => dsr.needsUpdatesAsRetraction(input)
  6.   }
  7. }
  9. def shipUpdatesAsRetraction(node: StreamPhysicalRel): Boolean = {
  10.   containUpdatesAsRetraction(node) && !node.consumesRetractions
  11. }
  1. 下游节点已经被标记为了UpdateAsRetraction，并且下游节点不会consumeRetraction消息(这个是StreamPhysicalRel的一个属性，由各个物理节点各自实现)
  2. 或者检测下游节点是否需要 needsUpdatesAsRetraction，这个也是StreamPhysicalRel的一个属性。

SetAccModeRule

  1. /**
  2.   * Updates the [[AccMode]] of a [[RelNode]] and its children if necessary.
  3.   */
  4. override def onMatch(call: RelOptRuleCall): Unit = {
  5.   val parent = call.rel(0).asInstanceOf[StreamPhysicalRel]
  6.   val children = getChildRelNodes(parent)
  8.   // check if the AccMode of the parent needs to be updated
  9.   if (!isAccRetract(parent) &&
  10.     (producesRetractions(parent) || forwardsRetractions(parent, children))) {
  11.     call.transformTo(setAccRetract(parent))
  12.   }
  13. }
  1. /**
  2.   * Checks if a [[StreamPhysicalRel]] produces retraction messages.
  3.   */
  4. def producesRetractions(node: StreamPhysicalRel): Boolean = {
  5.   containUpdatesAsRetraction(node) && node.producesUpdates || node.producesRetractions
  6. }
  1.  /**
  2.    * Checks if a [[StreamPhysicalRel]] forwards retraction messages from its children.
  3.    */
  4.  def forwardsRetractions(parent: StreamPhysicalRel, children: Seq[RelNode]): Boolean = {
  5.    children.exists(c => isAccRetract(c)) && !parent.consumesRetractions
  6.  }
  1. node 包含有UpdatesAsRetraction 并且node会产生更新消息，那么就需要发送回撤
  2. 或者node本身就会发送回撤消息，node.producesUpdates 和 node.producesRetractions 这两者也都是StreamPhysicalRel的一个属性。
  3. 或者上游节点存在AccRetract的节点，并且当前节点不能consumeRetraction

这几种情况下，当前算子就需要加上AccRetract的属性。

StreamPhysicalRel

  1.   /**
  2.     * Whether the [[FlinkRelNode]] produces update and delete changes.
  3.     */
  4.   def producesUpdates: Boolean = false
  6.   /**
  7.     * Whether the [[FlinkRelNode]] requires retraction messages or not.
  8.     */
  9.   def needsUpdatesAsRetraction(input: RelNode): Boolean = false
  11.   /**
  12.     * Whether the [[FlinkRelNode]] consumes retraction messages instead of forwarding them.
  13.     * The node might or might not produce new retraction messages.
  14.     */
  15.   def consumesRetractions: Boolean = false
  17.   /**
  18.     * Whether the [[FlinkRelNode]] produces retraction messages.
  19.     */
  20.   def producesRetractions: Boolean = false
  • producesUpdates表示该节点是否会产生更新消息
  • producesRetractions表示该节点是否会直接产生回撤消息
  • needsUpdatesAsRetraction表示该节点是否需要上游将update编译成retract消息发送

  • consumesRetractions 表示该节点是否会处理上游的retract消息，而不是直接转发。但是该节点仍然可能会发送retract消息下去。

    小结

    所以大致逻辑就是

  • 首先检测每个node是否需要UpdatesAsRetraction，如果是的话，就将其上游节点标记为UpdatesAsRetraction。

  • 然后检测每个node是否包含UpdatesAsRetraction，如果包含，并且该节点会发送update消息，那么就将其更新为AccRetract。或者上游已经是AccRetract，并且下游不会处理retract消息，则将下游标记为AccRetract。

其中会中断retract传播链的，只是有consumesRetractions的节点会阻断。

优化规则执行顺序

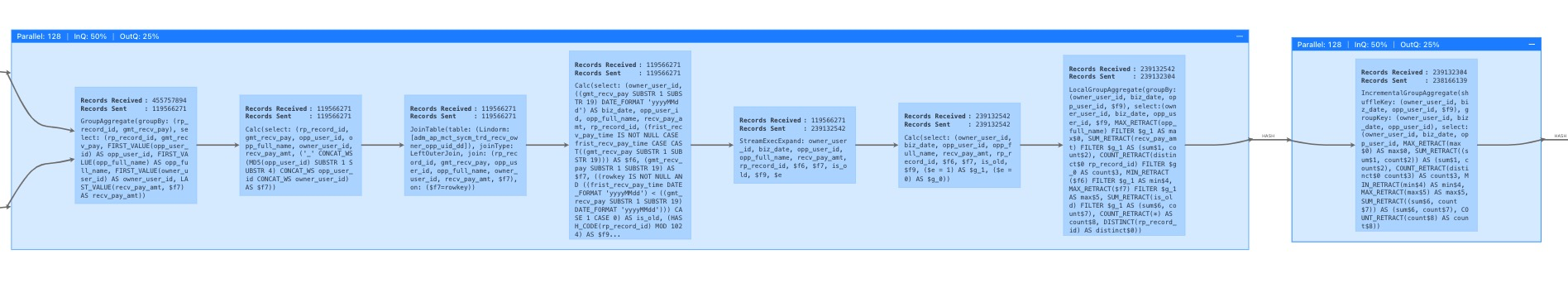

这里面在测试的时候，还注意到一个细节，例如以下的计算链路，按照推导：
因为StreamExecLocalGroupAggregate会consumesRetractions，那么他被标记为UpdatesAsRetraction，而其needsUpdatesAsRetraction的属性也为false，那么它是如何告知上游的GroupAggregate需要发送回撤消息呢，其使用的agg函数为什么会有retract的后缀呢？
其原因是，sql优化的规则执行是有顺序的，在physical rewrite阶段，首先会进行AccTrait的设置，随后才会进行诸如两阶段之类的rewrite优化，因此在前面的过程中不会涉及StreamExecLocalGroupAggregate节点的判断，这个是在两阶段中生成的物理节点。这个规则的执行顺序和calcite的Volcano的优化规则模型执行优化，后续有时间再写文研究下。

以更低的代价retract

我们再回头看，实际上以上的规则就是对Acc消息分为Acc和AccRetract已经是针对retract场景做了优化，因为不是所有的场景都需要上游发送retract消息，如果每种场景都会发送retract，消息量和网络开销就直接double，因此才有了上述的这套推导规则。只有当下游需要上游以retract的方式发送更新消息，上游才发送retract消息。
发送retract消息一般会带来一些额外的开销，包括

  • 网络数据量翻倍 像一般retract时，都会判断当前的计算值和先前的计算值不一样了，才会发送回撤消息，这也是减少发送量的一种优化
  • 下游的agg函数为了处理回撤，可能只能采取性能较差的实现，典型的例如Max和Max_with_retract
  • 需要在上游存储先前已经发送的值，保存于状态中
