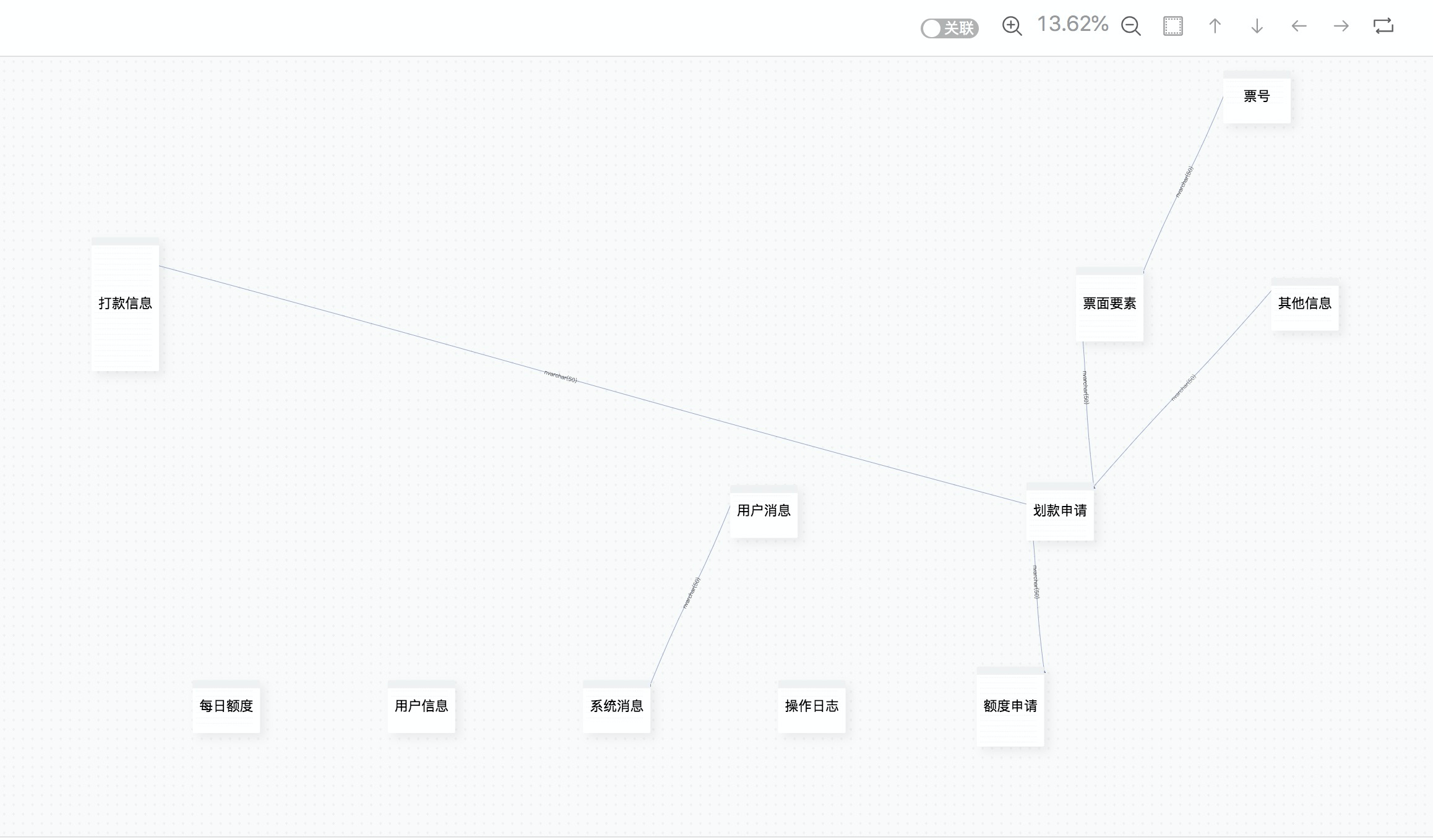

(由于业务模型本身是商业敏感数据，很多截图我就不放上来了)

What?

E-R方法是“实体-联系方法”（Entity-Relationship Approach）的简称。它是描述现实世界概念结构模型的有效方法，而ER图就是这个方法在界面上的可视化呈现。

无论是普遍的数据库驱动的开发方式，还是高大上的DDD，或者是模型驱动的Lowcode平台， 亦或主数据驱动的APaas平台，ER图提供了一种可视化业务的视角。

Why?

业务设计 ≈ 模型设计 ≈ 数据库设计

  1. 我们知道，一个好的APaas/Lowcode平台能充分隔离了技术复杂度和业务复杂度，而模型元数据作为系统输入参数（每个项目的模型字段不相同），ER图可以从这个角度上来度量一个系统的业务复杂度。

在业务复杂大型项目里面，一般会采用DDD的方法论来进行业务设计，而领域模型的设计是其中很重要的一部分，一般设计模型的人是领域专家和实现功能的开发者并不是一波人，可视化的ER图可能作为中间态产物成为了重要的交流工具。


而在中小型项目中，由于业务和界面交付简单，视图模型（VO），业务模型（BO），数据模型（DO） 倾向于三元合一，ER 图则充当数据库设计工具。

  1.  业务如此重要，想象一下，一般在项目KO或者评审期间，所有人聚在一起，基本上都会把ER图展开来共同讨论。对于一些中小型项目，ER图确定了，基本上业务逻辑，工作量都确定了，通俗的说，老程序员和架构师会把这个过程叫“项目开始编码之前严格把控数据库设计”。

定制化的ER图更有价值

  1. 任何可落地的APaas/Lowcode一定不是通用化的。平台建设，并非从0开始的，他是对本公司平台化之前的技术栈，项目交付过程的抽象，必然会明显偏向某些存量的业务领域。而正是由于结合了技术栈绑定和业务属性，平台才极具价值和竞争力（无可替代）。<br />   因此会产生很多在本公司技术和业务生态里面约定成俗的概念元素（资源），以减少沟通成本。<br />   由于平台是以模型为中心的，因此ER图是这些概念元素（资源）可视化表现的最佳舞台，需要对通用的ERD进行定制化扩展业务含义的元素，领域专家可以在上面进行业务创造。<br />

在线版本的powerdesigner

ER图设计工具有一个神器，就是sysbase的powerdesigner, 由于是如此普遍，有不少公司因为用了破解版被盯上要求购买license。
powerdesigner只所以流行，除了基本功能过硬外，最大的优点在于能够很好的支持元信息中文，这个是同类的ER图软件缺少的（原因是ER图软件都是海外公司开发的）。

powerdesigner的一个缺点是，只支持windows
可能是我孤陋寡闻，在mac上面没有找到很好的替代品….
所以， 做在线ER图，除了产品本身的需要外，恐怕这也是一个重要的原因。

How?

技术选型

SVG vs Canvas

以下摘录w3cschool的原文：

Canvas SVG
依赖分辨率 不依赖分辨率
不支持事件处理器 支持事件处理器
弱的文本渲染能力 最适合带有大型渲染区域的应用程序（比如谷歌地图）
能够以 .png 或 .jpg 格式保存结果图像 复杂度高会减慢渲染速度（任何过度使用 DOM 的应用都不快）
最适合图像密集型的游戏，其中的许多对象会被频繁重绘 不适合游戏应用
  1.  相比SVG，Canvas 更像是更底层的实现，同时 Canvas 是 WebGL 的入口， 性能优化的空间更大。<br />     对于对标powerdesigner的web版的ER图来说， “需要展示成百上千个模型”这个是最核心的功能 ， Canvas 成了必然的选择。但是，由于Canvas提供的是更底层绘图api, 缺乏上层封装 ，会导致开发体验和速度上过于原始 ，而 G6 作为一款图可视化引擎，可以弥补这里面的差距 。


踩坑和实践分享

连接线

ER图的连线， “字段” —- “模型”
连接点，在G6里面是通过”锚点” 这个概念来实现的

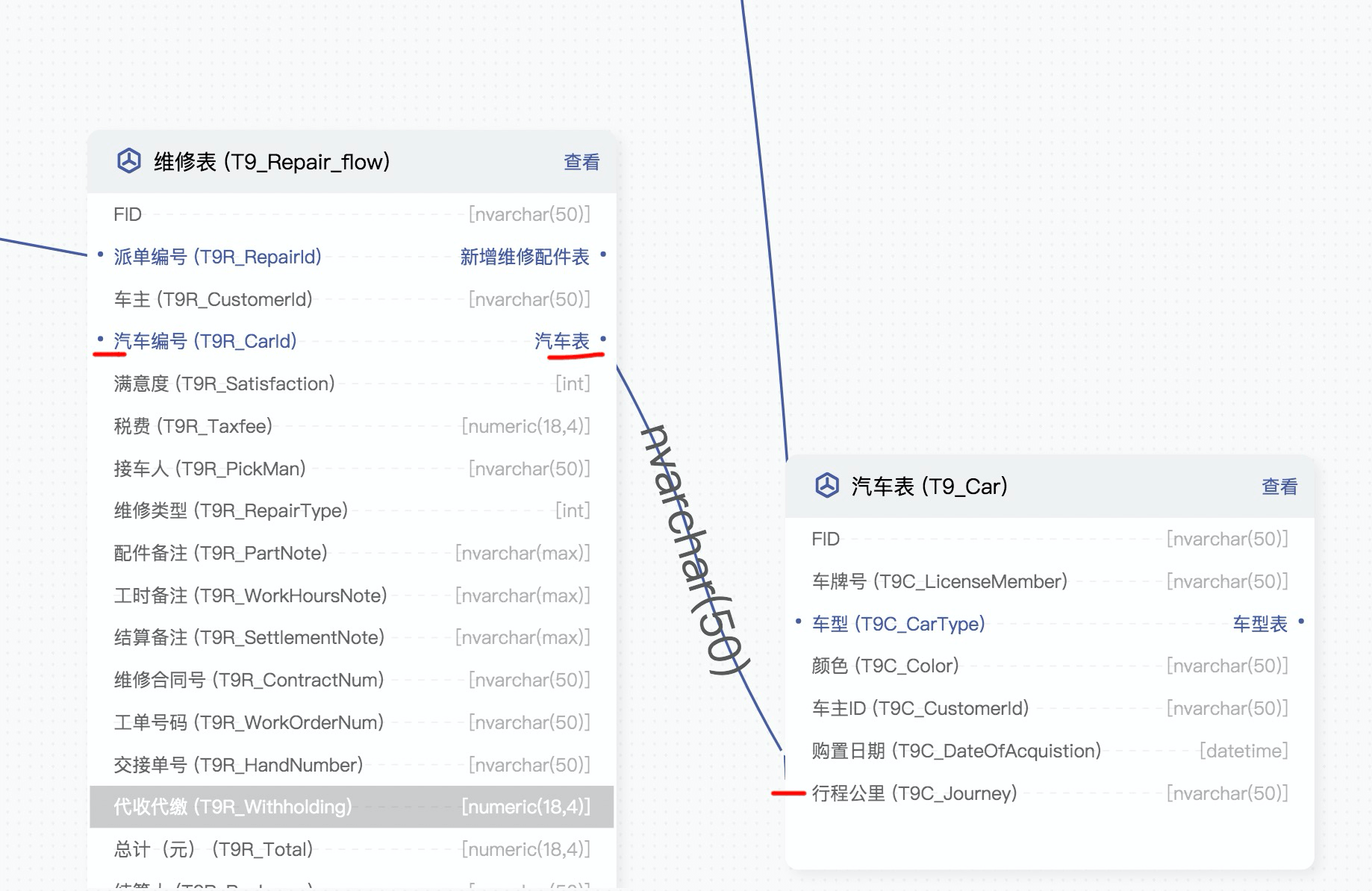

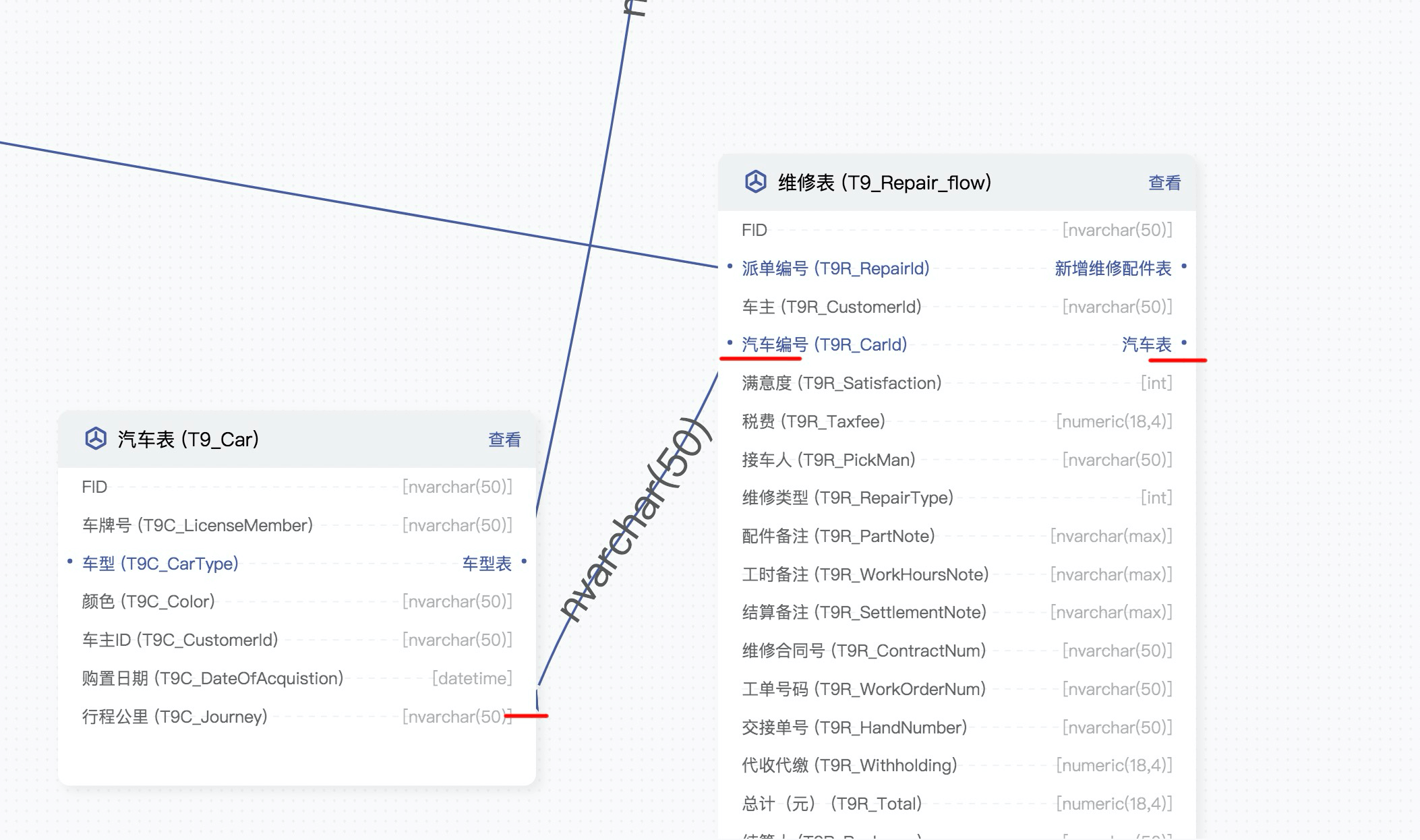

5AA91131-06CD-48A6-8BBD-C2FE93AF8848.png F8593258-BA3E-4F5F-B642-7774155DA7B4.png
连接点在左边 连接点在右边

“连字段上的锚点”，固定上有两个，分别放在一左一右.如何根据两个关联模型的相对方位自动选择左边还是右边？

我的方案是在node:dragend事件里面根据相对方位做判断，修改dege的sourceAnchor的值：

  1.  graph.on('node:dragend', (ev) => {
  2.     const shape = ev.target
  3.     const node = ev.item
  4.     const edges = node.getEdges()
  5.     const x = ev.x
  6.     edges.forEach((edge) => {
  7.       const sourceNode = edge.getSource()
  8.       const targetNode = edge.getTarget()
  10.       if (node === sourceNode) {
  11.         const edgeModel = edge.getModel()
  12.         const isTo = x < targetNode.getModel().x
  13.         const i = edgeModel.fieldIndex
  14.         const l = edgeModel.fieldsLength
  15.         if (sourceNode !== targetNode) {
  16.           graph.updateItem(edge, {
  17.             sourceAnchor: !isTo ? i + 2 : 2 + i + l,
  18.             // targetAnchor: isTo ? 0 : 1,
  19.           })
  21.         }
  23.       } else {
  24.         const edgeModel = edge.getModel()
  25.         const isTo = sourceNode.getModel().x < x
  26.         const i = edgeModel.fieldIndex
  27.         const l = edgeModel.fieldsLength
  29.         if (sourceNode !== targetNode) {
  30.         graph.updateItem(edge, {
  31.           sourceAnchor: !isTo ? i + 2 : 2 + i + l,
  32.         })
  33.       }
  34.       }
  35.     }) // ----获取所有的边

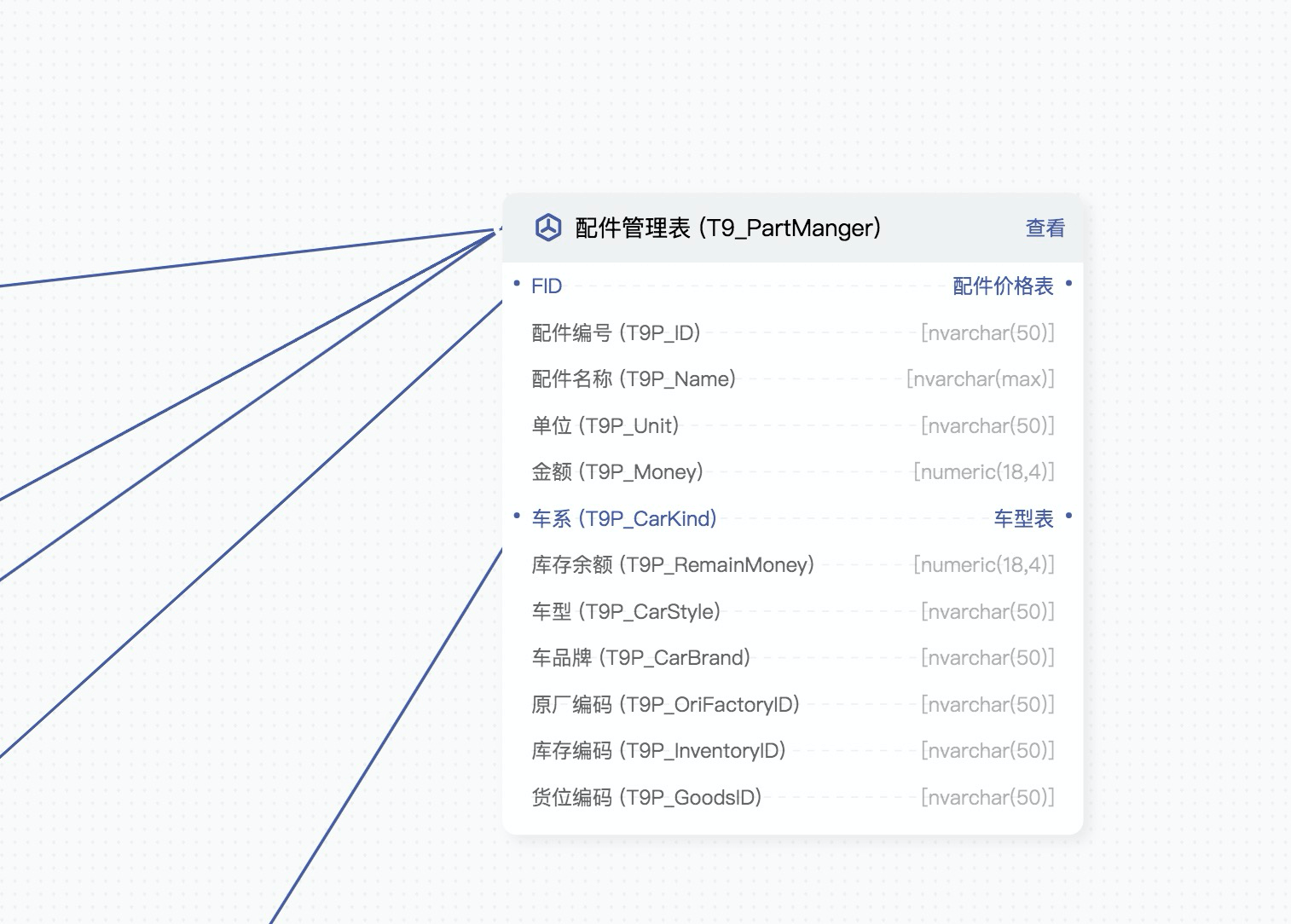

“连到模型上的锚点”应该没有固定的位置，而是应该在整个模型节点表面自动连接最近的锚点，否则连线会很不好看

BBB8B7C5-068A-4E1C-85F2-A3EE116C80D2.png 608DE2AA-3015-44CA-8A4D-2828EA38313D.png
旧版本“连到模型上的锚点”是固定在模型的两边 最新版本“连到模型上的锚点”会自动找到整个周边最接近的点

实现思路是，当我在edge没有设置锚点的时候，g6会自动选择最接近的锚点，因为我在整个模型图上面都设置了无数的锚点可供选择：

  1.     getAnchorPoints(cfg) {
  2.       const {
  3.         config,
  4.         data,
  5.       } = cfg
  6.       const {
  7.         fields,
  8.       } = data
  9.       const h = config.headerHeight + getLength(fields.length) * config.fieldHeight
  10.       return [[0, config.headerHeight / 2 / h], // 左上方
  11.       [1, config.headerHeight / 2 / h], // 右上方
  12.       ...fields.map((field, index) => {
  13.         const x = 10 / config.width
  14.         const l = config.headerHeight + config.fieldHeight * (index + 1) - config.fieldHeight / 2
  15.         const y = l / h
  16.         return [x, y]
  17.       }), ...fields.map((field, index) => {
  18.         const x = (config.width - 10) / config.width
  19.         const l = config.headerHeight + config.fieldHeight * (index + 1) - config.fieldHeight / 2
  20.         const y = l / h
  21.         return [x, y]
  22.       }),
  23.       ...getTopAnch(50),
  24.      ...getBottomAnch(50),
  25.      ...getLeftAnch(100),
  26.      ...getRightAnch(100),
  27.     ]

上下左右的边界总共设置了300个锚点，并且均匀分布

布局算法选择

对于ER图来说，布局效果的好坏很影响整体的观感。g6 内置了各种各样的布局，到底哪一种最适合ER图呢？


 7B2EE233-E3D9-44B5-B4D9-1EAFFF05EB92.png FD8ACE85-1901-4157-8CAA-09EC1E093DCC.png 8E6536A6-1007-435A-8B3F-2BE275636860.png
层次布局 grid布局 concentric布局 力导布局

试过各种各样的布局
最开始用的是层次布局，但是当没有关联的模型多的话，会在同一水平上排很长的模型， 看起来层次布局适合于流程图的情况
最后一个是力导布局（force）
力导布局最接近结果了，但是这个默认布局有个问题，没有关联关系的模型会拉得很开，造成空间上的浪费。
我最后解决的思路是，虚拟一个不可见的节点，把所有的模型拉在一起。

  2. const createSysNode = () => {
  4.   return  {
  5.     id: 'model-SYS-CENTER-POINT',
  6.     type: 'circle',
  7.     isSys: true,
  8.     isKeySharp: true,
  9.     size:  10,
  10.   }
  12. }

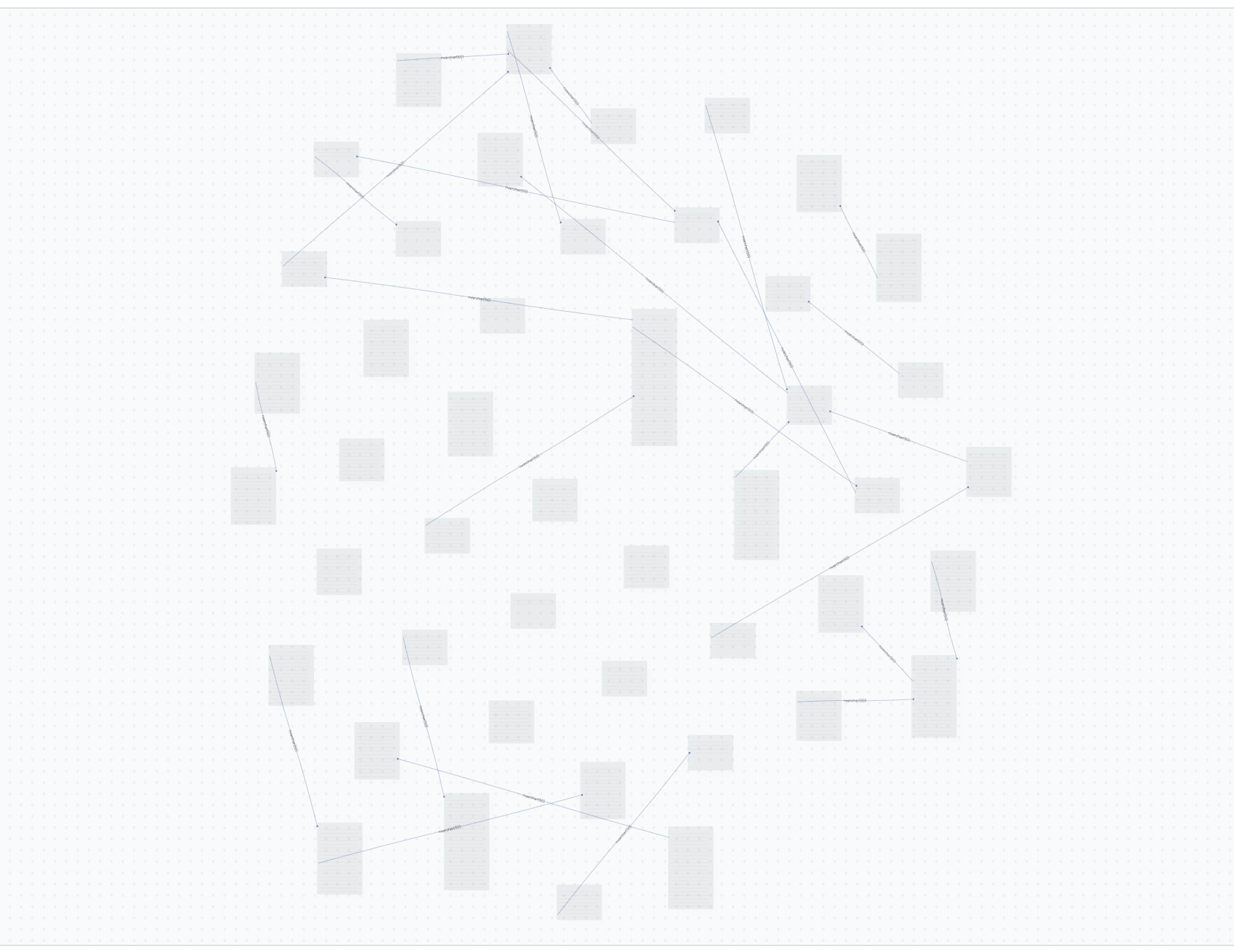

最终结果：


由于力导向布局不是一次性布局好的，中间会产生多次布局，变化会反应到界面上，因此会有动画的效果。

注意：

g6的graph的布局是支持webworker的，但是对于subgraphLayout 方式并不支持webworker, 需要自己实现。
如果使用es方式引用g6的化，webworker并不会支持，原因是es 代码需要经过webpack预处理，如果要解决在这个问题，webpack需要配置worker-loader，用于封装webwoker执行逻辑的代码。

  1.     {
  2.         test: /\.worker\.ts$/,
  3.         exclude: /(node_modules)/,
  4.         use: [
  5.           {
  6.             loader: 'worker-loader',
  7.             options: {
  8.               inline: true,
  9.               fallback: false,
  10.               name: 'g6Layout.worker.js',
  11.             },
  12.           },
  13.         ],
  14.       },

性能优化

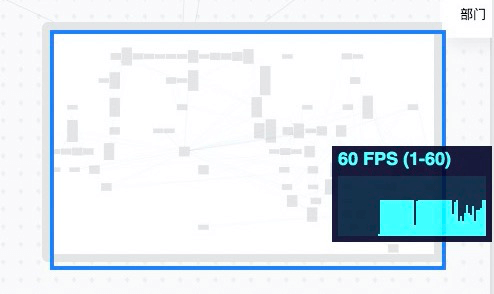

通过引入fps测试组件来衡量性能优化的程度

  1. export const useFpsHook = () => {
  2.   const fpsRef = useRef(null)
  3.   useEffect(() => {
  4.     if (fpsRef.current && window.SYS_backEndConfig && window.SYS_backEndConfig.ERD_FPS) {
  5.       const stats = new Stats() // alert(stats.dom)
  7.       stats.showPanel(0) // 0: fps, 1: ms, 2: mb, 3+: custom
  9.       fpsRef.current.appendChild(stats.dom)
  10.       stats.dom.style.position = 'relative'
  12.       function animate() {
  13.         stats.begin() // monitored code goes here
  15.         stats.end()
  16.         requestAnimationFrame(animate)
  17.       }
  19.       requestAnimationFrame(animate)
  20.     }
  21.   }, [])
  22.   return {
  23.     fpsRef,
  24.   }
  25. }

从最开始的FPS 个位数，800 个模型情况，到现在的 20 左右 ，以下记录一些优化心得。


以上的图我们可以推出这个结论：

  1.    性能 =  1 /（画布大小 * 节点对象数量）

因此性能优化的大体思路就是让 画布越小， 可视区域的节点对象数量越少。

缩小画布


代码：

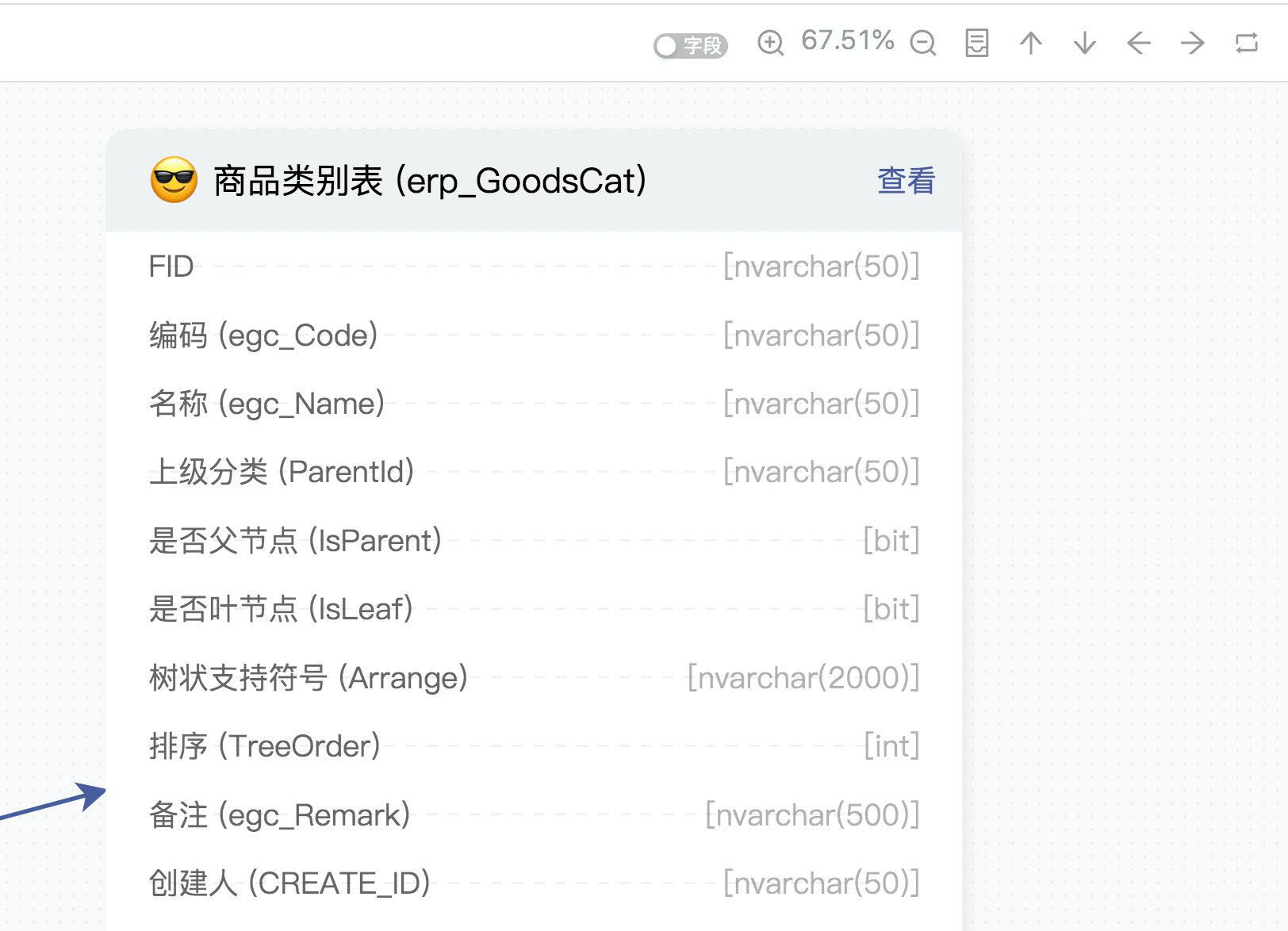

  1.   <Popover footer={false} content={<RadioGroup value={zoomNum * 2} onChange={zoomChange} >
  2.         <Radio value={200}>100%</Radio>
  3.         <Radio value={100}>50%</Radio>
  4.         <Radio value={20}>10%</Radio>
  5.       </RadioGroup>} placement='bottom' >
  6.       {graph && `${zoomNum * 2 }%` }
  7.       </Popover>

真实缩放比例其实是1.13%，我其实是把画布缩小了一半，显示比例*2，性能提升还是挺明显的，这个其实是可以继续缩小，还有很大的优化空间。

减少可视区域的节点数量
**
我们发现：

缩放比例越小 缩放比例越大
0D84075E-E987-4125-A257-5B357678BF8C.png D94A188C-F8B1-4085-8554-77B8D5A834BF.png
模型数量越多，
但是模型的细节就看不清楚		 模型细节就越多，
但是模型数量越小

不清楚的地方，我们干脆就不显示，“所见即所渲染”
核心代码：

  1.   graph.on('beforepaint', _.throttle(() => {
  2.     // alert()
  3.     const gWidth  = graph.get('width')
  4.     const gHeight = graph.get('height')
  5.     // 获取视窗左上角对应画布的坐标点
  6.     const topLeft = graph.getPointByCanvas(0, 0) // 获取视窗右下角对应画布坐标点
  8.     const bottomRight = graph.getPointByCanvas(gWidth, gHeight)
  9.     graph.getNodes().filter((a) => !a.isSys).forEach((node) => {
  10.       const model = node.getModel()
  11.       if (model.isSys) {
  12.         node.getContainer().hide()
  13.         return
  14.       }
  15.       const {
  16.         config,
  17.         data: _data,
  18.       } = model
  19.       const h = (config.headerHeight + _data.fields.length * config.fieldHeight + 4) / 2
  20.       const w = config.width / 2 // 如果节点不在视窗中，隐藏该节点，则不绘制
  21.       // note:由于此应用中有minimap，直接隐藏节点会影响缩略图视图，直接隐藏节点具体内容
  23.       if (!model.selected && (model.x + w < topLeft.x - 200 || model.x - w > bottomRight.x || model.y + h < topLeft.y || model.y - h > bottomRight.y)) {
  24.         node.getContainer().hide()
  25.       } else {
  26.         // 节点在视窗中，则展示
  27.         node.getContainer().show()
  28.       }
  29.     })
  30.     const edges = graph.getEdges()
  31.     edges.forEach((edge) => {
  32.       let sourceNode = edge.get('sourceNode')
  33.       let targetNode = edge.get('targetNode')
  35.       if (targetNode.getModel().isSys) {
  36.         edge.hide()
  37.         return
  38.       }
  40.       if (!sourceNode.getContainer().get('visible') && !targetNode.getContainer().get('visible')) {
  41.         edge.hide()
  42.       } else {
  43.         edge.show()
  44.       }
  45.     })
  46.   }, 10))
  1. 在graph “beforepaint”里面做判断显示和隐藏逻辑，
  2. G6 对show 和 hide 的实现跟HTML 不一样，可以真正的不render对象
  3. 另外加入了throttle 防止频繁渲染。

总结

  1. 在以模型为中心驱动开发的平台中，ER图是业务创造的重要场景之一（另外一个场景我认为是流程图）<br />    由于平台本身的个性化，ER图如果能提供定制化的扩展能力，满足平台的个性化需求，将会发挥更大价值<br />    一个中大型业务系统的模型数量是很庞大的，可视化全景展示对性能要求很高，所以选择canvas<br />    基于canvas的可视化引擎G6为ER图实现提供了强大的框架支撑<br />    文章后面分享了一些G6使用上的心得<br />    基于G6的ER图已经开源，代码和功能还很糙，希望能一起完善<br />    欢迎start [https://github.com/lusess123/web-pdm](https://github.com/lusess123/web-pdm)
