图构成元素

图的构成元素包括节点(Node)、边(Edge)和组(Combo),这些基础元素是图的原子组成部分,设计者可根据特定业务场景变更节点、边、组的配色和组合形式,搭建更复杂的图可视分析应用。

节点(Node)

定义

节点是构成图的基本单位,一般表示某个实体。如社交网络数据中,一个人就是一个实体,用一个节点来表示。

常见形态

根据业务场景需要,信息可视化呈现时:

  • 节点可加标签、可不加标签;
  • 节点可存在不同形状;
  • 节点可加简短描述;
  • 节点可展开下级信息。


交互样式

点交互基础样式有以下 6 种:
基础状态:Default-默认Active-激活Selected-选中Disable-失效
被动状态:Highlight-强化Inactive-弱化(在交互场景中与 Default-默认 做出区分)

以力导向图布局和辐射布局为例


边(Edge)

定义

边(Edge)表示的是两个节点之间的关系。如社交网络数据中,我和你的关系,是朋友。

常见形态

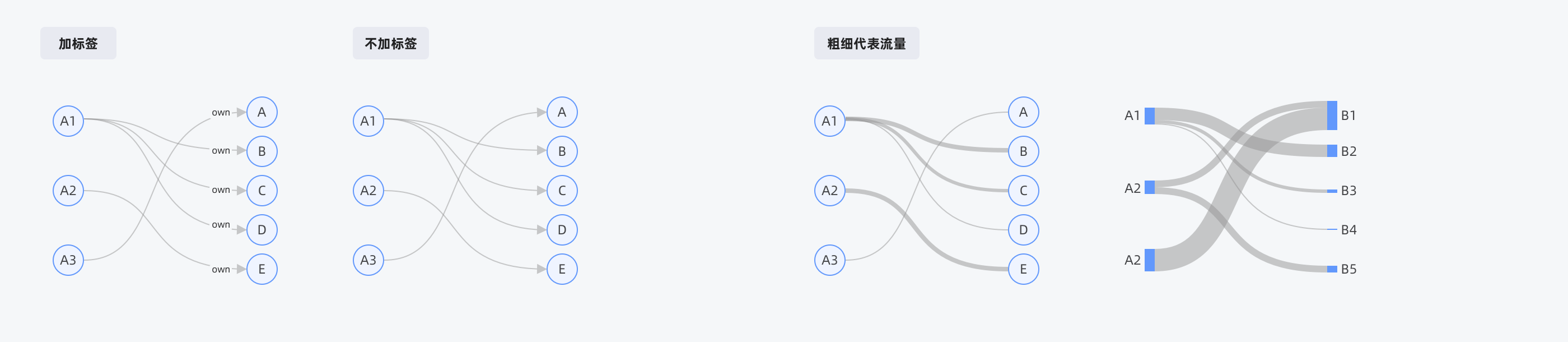

因图的类型众多,边的形态也相应有:

  • 有向的(含箭头)、无向的(无箭头);
  • 加权的(含值)、无加权的(不含值);
  • 加标签、不加标签;
  • 不同粗细代表节点流量的……


交互样式

边的交互基础样式跟节点同样有以下 6 种:Default、Active、Selected、Disable、Highlight、Inactive

在节点的交互样式引用图例中同样可看到边的运用效果

组(Combo)

定义

组合,又称为节点分组,用于管理一组相似的节点,如一组具有相同类型的节点,或位置上比较靠近的一组节点,可以将它们划分到同一个 Combo 中,可以有效降低视觉上的干扰。

**

常见形态

G6 默认提供两种类型,使用带有不重叠约束的力导向图布局方法,可根据业务场景和布局需要选取合适的形状。

  • Circle 圆形
  • Rect 矩形


在 Combo 的具体运用中,会出现 Combo 未展开/已展开、一级 Combo 和二级 Combo 及更多级相结合的形式,上图仅为未展开、展开(共一级)、展开(共二级)形式

交互样式

节点组合形式千变万化,按常见形态延伸相应的交互样式如下:

关系图色板

G6 在 AntV 的基础色彩体系的基础上,结合关系图表达的特点,精细化调整了颜色在数据维度上的衡量和线性感知。内置了一系列优美、和谐且满足无障碍设计原则的色板。包括:分类色板、邻近色板、发散色板、语义色板。默认情况下以蓝色为基础样式的案例色,也是 G6 的默认主色。

让颜色在图中能够达成在数据变化和人体感知上尽可能线性匹配,不同数值对应的颜色区分度要足够高,且在拥有分类色状态下依然感知均匀,一个连续数据集的所有数据点都具有同等的视觉重要性。

默认主题色

选择蓝色为基础样式的案例色,也是基础样式的默认色 /G6 的主色;灰色作为辅助色。

邻近色色板

定义
邻近色顺序色板,一般使用两个或以上个临近色调,通过明度和饱和度的逐步渐变,常用来区分有序数据优先级的高低、连续数据的大小或梯度变化。

取色指南
根据数据语义特定管理约束,选择合理色调搭配,使连续变化的色调和明度,可产生更多色彩分级,表达更多的连续数值。

取色方法

  1. 亮色色板选取单色顺序色板中的 1 号色作为起始色,相应临近色调 4 号色为中间色,以此类推,继中间色相应近色调 7 号色为结束色,借助色彩工具,在 CIELab 色彩空间下生成渐变色;
  2. 暗色色板同理,起始色为 2 号色,中间色为相应邻近色调5号色,结束色为中间色邻近色调的8号色;
  3. 保留未分段的色带,便于用户自由分段取数。

邻近色色板(部分)**

发散色色板

定义
也称对比色渐变色板,一般是两种互补色(也可以是对比色)去展现数据从一个负向值到 0 点再到正向值的连续变化区间,显示相对立的两个值的大小关系。数据范围的两端同等强调中间值和极值,以表示断点(如零变化或平均值)周围与数据中特定有意义的中间值之间的差异。

取色指南
关键断点应该采用中性颜色及与背景色对比度低,如浅灰色,端点应该采用和背景色对比度高的饱和颜色。一般来说是对称的,临界断点可以是平均值、中间值或零变化值。

取色方法

  1. 选取分类色板中的对比色或互补色,其中 7 号色起始色和结束色,4 号色为过渡色,灰阶色的 1 号色作为中间色,在 CIELab 色彩空间下生成渐变色;
  2. 暗色色板同理,其中 8 号色起始色和结束色,5 号色为过渡色,灰阶色的 2 号色作为中间色;
  3. 保留未分段的色带,便于用户自由分段取数。

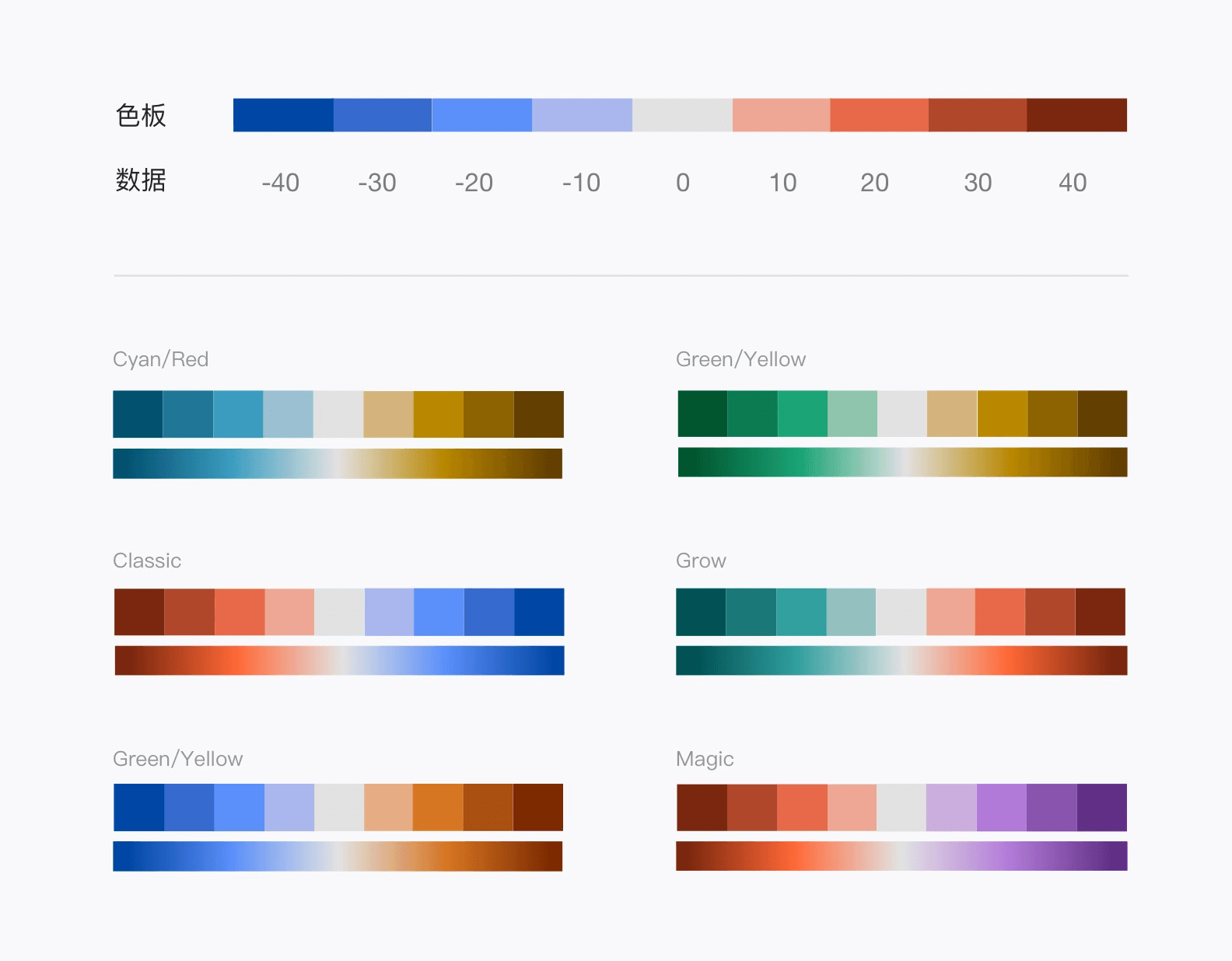

发散色板(部分)

语义色板

定义
色彩在可视化中的使用,不仅是数据信息传递的可视化通道,同时也是更深一层的文化故事的载体,用于表达意义或情感。

取色指南
重视用色习惯,遵循相关标准,色彩也不是都能寓意的,相当一部分图表色彩选择和感情因素无关,而是按照某种习惯来设定色彩,即所谓约定俗成,有的甚至形成来规范。
语义色板(部分)

更多色板介绍,详见 AntV 色板

设计 Tips

节点(Node)

以圆形节点为例,根据点不同的信息展示形式,基础形状的大小有所不同,在图展示中需将图相关信息做最优展示。

图 1,圆形节点——文本置内型,节点直径大小建议为 60px,文本大小为 12px


图 2,圆形节点——文本非置内型,节点直径大小建议为 16px,文本大小为 12px

边(Edge)

边的粗细:边在点默认大小场景下默认为 1px,通常根据视图大小变化等比例放大缩小。为保持信息有效可视,边最小为 1px,最大值为 12px。

组(Combo)

Combo 的大小跟随内容,Node 与 Combo 之间的间隙最小为 Small = 8px。

色板使用

数据集:又称为资料集、数据集合或资料集合,是一种由数据所组成的集合。 连续数值:统计学概念,又称连续变量。指在一定区间内可以任意取值、数值是连续不断的、相邻两个数值可作无限分割(即可取无限个数值)的数据。 断点:文中主要指数据集的中心值或参考值,例如零变化或平均值。 端点:文中主要指数据集极端值,例如最大最小值。 语义:文中主要指色彩心理学中色彩在客观上对人们对一种刺激和象征,它在主观上又是一种反应和行为。包含从知觉、感情而到记忆、思想、意志、象征等与色彩的因果关系。


当需要用颜色作为视觉通道时,数据性质可作为参考因素,选用色板的步骤大致如下图:
