1. IMU是什么

IMU（inertial measurement unit）惯性测量单元，是测量物体三轴姿态角（或角速率）以及加速度的装置。
内含陀螺仪gyroscope，加速器accelerator。

IMU和相机一样，也存在内参和外参。IMU很敏感，会受温度、气压、海拔等影响。

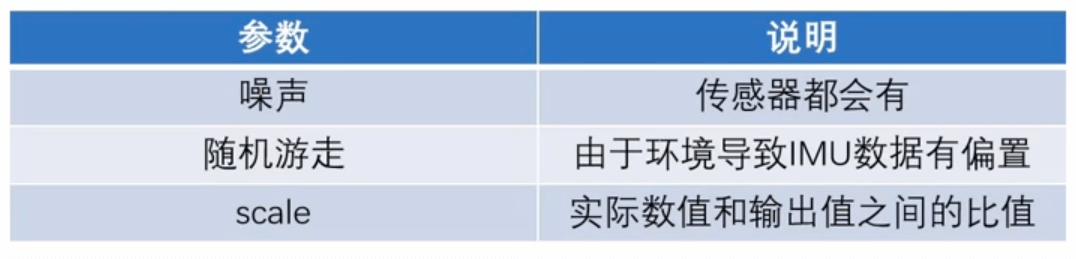

常用的VIO的IMU有4个内参：
陀螺仪的噪声，加速器的噪声
陀螺仪的随机游走，加速器的随机游走

1.1 为什么要IMU VIO

半闲居士的回答通透简单：
https://www.pianshen.com/article/628372/

总结：单目SLAM最大的困难是尺度不确定性。为什么？回忆单目做初始化的时候，是通过极线约束2D-2D变换来估计相机的运动。我们知道本质矩阵、基础矩阵都是具有尺度不确定性，所以不管场景放大多少倍，这个运动的变换都是成立的。单目SLAM和真实世界就差一个比例，这个比例在初始化的时候就确定了。

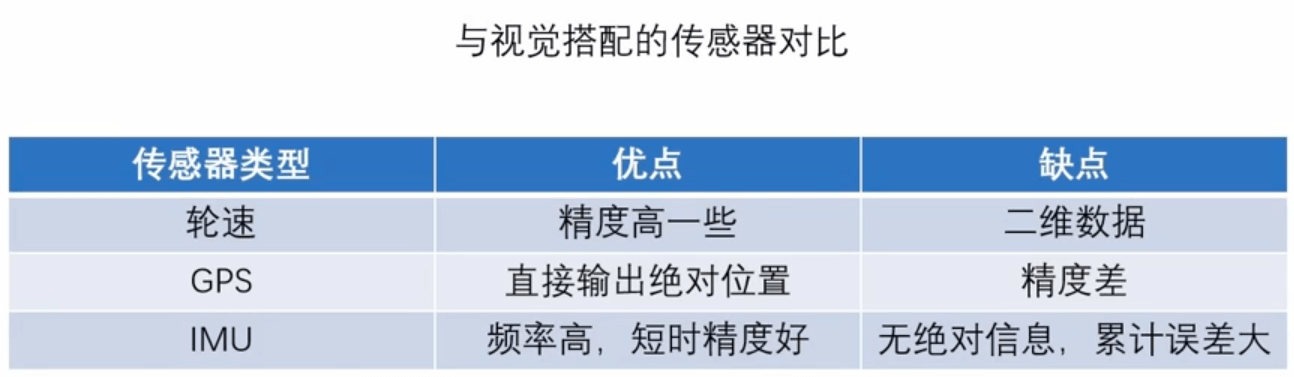

而IMU可以很好的弥补：

• IMU能帮单目确定尺度
• IMU能测量快速的运动（快速运动在单目下会有运动模糊、匹配点不够等问题）
• IMU在相机被遮挡时也能提供短时间的位姿估计

广角单目+VIO被认为是一个很好的解决方案。

2. 知识回顾

惯性坐标系：惯性坐标系的原点与物体坐标系的原点重合，惯性坐标系的轴平行于世界坐标系的轴。引入了惯性坐标系之后，物体坐标系转换到惯性坐标系只需旋转，从惯性坐标系转换到世界坐标系只需平移

BCH公式（baker-campbell-hausdorff）：
加法到乘法（李代数到李群）：
乘法到加法（李群到李代数）：

高中物理：

3. IMU预积分

陀螺仪测量模型：
其中w是实际值，带bar的是测量值。b为随时间缓慢变化的bias，n为噪声。该模型利用了static world assumption。
加速器测量模型：
其中Rb是惯性坐标，b为随时间缓慢变化的bias，n为噪声。Rbw是世界坐标系转本体坐标系，我们要积分的是世界坐标系的量。

根据模型，我们可以推出IMU积分公式，即推出此时的旋转矩阵、速度以及位置：
旋转：
速度：
位置：
其中

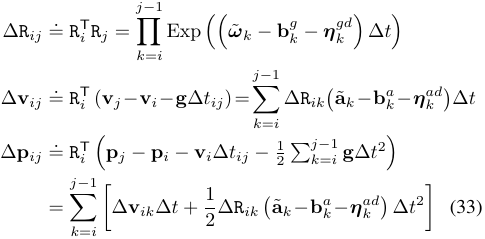

以上为IMU的积分公式。接下来还要注意IMU的采样频率问题。相机的采样频率是明显低于IMU的，IMU可能可以达到几百HZ，而在SLAM中我们通常是求解每个图像时刻的位姿pose，因此对两个图像之间的IMU观测进行累加，可以得到i帧和第j帧的位姿和速度关系。但是在上式积分中，更新速度的时候，需要每个IMU时刻的世界坐标系下的旋转，在更新平移时，需要每个IMU时刻世界坐标系下的速度和旋转。要知道IMU有几百hz，每次都要更新所有状态显然是不合理的。所以我们需要预积分，将imu积分与世界坐标系下的旋转和速度解耦，只需要通过IMU的读数和前一帧的预计分量就可以更新当前的预计分量。简单来说就是计算i时刻和j时刻的速度之差、旋转之差、位置之差：
