一、简介

NameNode的HA可以个人认为简单分为共享editLog机制和ZKFC对NameNode状态的控制

二、一般导致NameNode切换的原因

随着集群规模的变大和任务量变多，NameNode的压力会越来越大，一些默认参数已经不能满足集群的日常需求，除此之外，异常的Job在短时间内创建和删除大量文件，引起NN节点频繁更新内存的数据结构从而导致RPC的处理时间变长，CallQueue里面的RpcCall堆积，甚至严重的情况下打满CallQueue，导致NameNode响应变慢，甚至无响应，ZKFC的HealthMonitor监控自己的NN异常时，则会断开与ZooKeeper的链接，从而释放锁，另外一个NN上的ZKFC进行抢锁进行Standby到Active状态的切换。这是一般引起的切换的流程。
当然，如果你是手动去切换这也是可以的，当Active主机出现异常时，有时候则需要在必要的时间内进行切换。

三、ZKFC的作用是什么？如何判断一个NN是否健康

在正常的情况下，ZKFC的HealthMonitor主要是监控NameNode主机上的磁盘还是否可用（空间），我们都知道，NameNode负责维护集群上的元数据信息，当磁盘不可用的时候，NN就该进行切换了。

 /**
   * Return true if disk space is available on at least one of the configured
   * redundant volumes, and all of the configured required volumes.
   *
   * @return True if the configured amount of disk space is available on at
   *         least one redundant volume and all of the required volumes, false
   *         otherwise.
   */
  public boolean hasAvailableDiskSpace() {
    return NameNodeResourcePolicy.areResourcesAvailable(volumes.values(),
        minimumRedundantVolumes);
  }

除了可用状态（ SERVICE_HEALTHY ）之外，还有 SERVICE_UNHEALTHY (磁盘空间不可用)， SERVICE_NOT_RESPONDING （其他的一些情况）状态，在这两个状态中，它都认为NN是不健康的。

四、ZKFC是如何实现NameNode的自动切换？

当一个NameNode被成功切换为Active状态时，它会在ZK内部创建一个临时的znode，在znode中将会保留当前Active NameNode的一些信息，比如主机名等等。当Active NameNode出现失败或连接超时的情况下，监控程序会将ZK上对应的临时znode进行删除，znode的删除事件会主动触发到下一次的Active NamNode的选择。
因为ZK是具有高度一致性的，它能保证当前最多只能有一个节点能够成功创建znode，成为当前的Active Name。
现在查看zookeeper的znode信息：

[root@node1 ~]# /etc/init.d/zookeeper-client
Connecting to localhost:2181
Welcome to ZooKeeper!
JLine support is enabled
WATCHER::
WatchedEvent state:SyncConnected type:None path:null
[zk: localhost:2181(CONNECTED) 0] ls /
[cluster, controller_epoch, brokers, zookeeper, hadoop-ha, admin, isr_change_notification, consumers, config, hbase]
[zk: localhost:2181(CONNECTED) 2] get /hadoop-ha
cZxid = 0x100000002
ctime = Tue Dec 05 19:43:07 EST 2017
mZxid = 0x100000002
mtime = Tue Dec 05 19:43:07 EST 2017
pZxid = 0x700000017
cversion = 3
dataVersion = 0
aclVersion = 0
ephemeralOwner = 0x0
dataLength = 0
numChildren = 1
[zk: localhost:2181(CONNECTED) 3] ls /hadoop-ha
[myCluster]
[zk: localhost:2181(CONNECTED) 4]

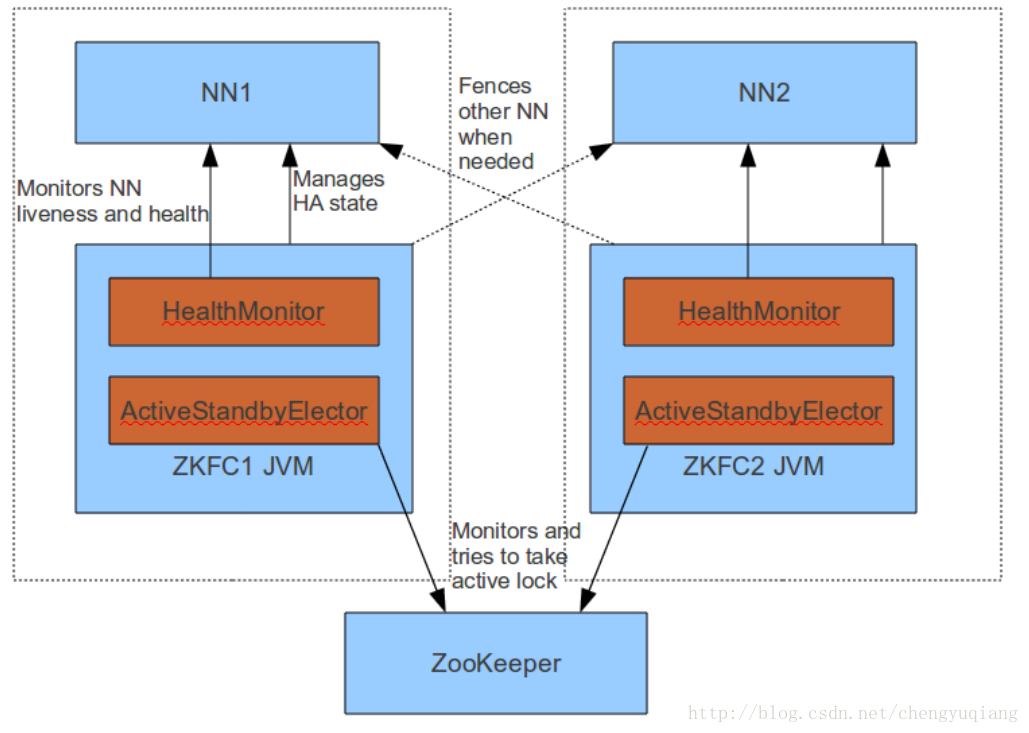

HDFS HA自动切换机制的核心对象是ZKFC，也就是我们平常在NameNode节点上会启动的ZKFC进程。
在ZKFC的进程内部，运行着3个对象服务：
HealthMonitor：监控NameNode是否不可用或是进入了一个不健康的状态。
ActiveStandbyElector：控制和监控ZK上的节点的状态。
ZKFailoverController：协调HealMonitor和ActiveStandbyElector对象，处理它们发来的event变化事件，完成自动切换的过程。

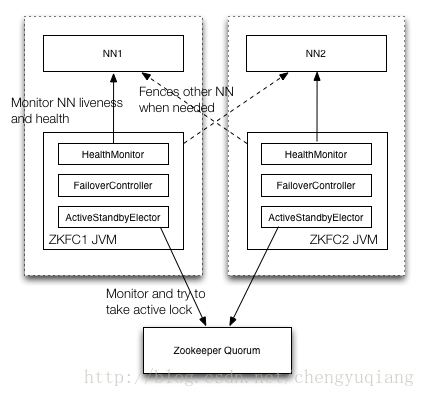

通常情况下Namenode和ZKFC同布署在同一台物理机器上, HealthMonitor, FailoverController, ActiveStandbyElector在同一个JVM进程中(即ZKFC), Namenode是一个单独的JVM进程。

(1) Monitor and try to take active lock: 向zookeeper抢锁，抢锁成功的zkfc，指导对应的NN成为active的NN; watch锁对应的znode，当前active NN的状态发生变化导致失锁时，及时抢锁，努力成为active NN
(2) Monitor NN liveness and health: 定期检查对应NN的状态, 当NN状态发生变化时，及时通过ZKFC做相应的处理
(3) Fences other NN when needed: 当前NN要成为active NN时，需要fence其它的NN，不能同时有多个active NN
ZKFC的线程模型总体上来讲比较简单的，它主要包括三类线程，一是主线程；一是HealthMonitor线程; 一是zookeeper客户端的线程。它们的主要工作方式是：
(1) 主线程在启动所有的服务后就开始循环等待
(2) HealthMonitor是一个单独的线程，它定期向NN发包，检查NN的健康状况
(3) 当NN的状态发生变化时，HealthMonitor线程会回调ZKFailoverController注册进来的回调函数，通知ZKFailoverController NN的状态发生了变化
(4) ZKFailoverController收到通知后，会调用ActiveStandbyElector的API，来管理在zookeeper上的结点的状态
(5) ActiveStandbyElector会调用zookeeper客户端API监控zookeeper上结点的状态，发生变化时，回调ZKFailoverController的回调函数，通知ZKFailoverController，做出相应的变化

public enum State {
    /**
     *  1.The health monitor is still starting up.HealMonitor
     *    初始化启动状态
     */
    INITIALIZING,
    /**
     * 2.The service is not responding to health check RPCs.
     *  健康检查无响应状态
     */
    SERVICE_NOT_RESPONDING,
    /**
     * 3.The service is connected and healthy.
     *   服务检测健康状态
     */
    SERVICE_HEALTHY,
    /**
     * 4.The service is running but unhealthy.
     *   服务检查不健康状态
     */
    SERVICE_UNHEALTHY,
    /**
     * 5.The health monitor itself failed unrecoverably and can no longer provide accurate information.
     * 监控服务本身失败不可用状态
     * /
    HEALTH_MONITOR_FAILED;
  }

HealMonitor对象检测NameNode的健康状况的逻辑其实非常简单：发送一个RPC请求，查看是否有响应。

五、NameNode HA在源码中是如何实现的？

我们前面说到，ZKFC是如何判断NN是否健康，接下来当NN处于非健康状态时，NameNode是如何进行切换的呢？
在ZKFailoverController这个类中，实行了两个重要的Callbacks函数，一个叫ElectorCallbacks，另一个叫HealthCallbacks，顾名思义就是选举和健康检查用的回调函数，其中还有两个重要的组成部分 elector（ActiveStandbyElector），healthMonitor（HealthMonitor）。
ElectorCallbacks:

/**
   * Callbacks from elector
   */
  class ElectorCallbacks implements ActiveStandbyElectorCallback {
    @Override
    public void becomeActive() throws ServiceFailedException {
      ZKFailoverController.this.becomeActive();
    }
    @Override
    public void becomeStandby() {
      ZKFailoverController.this.becomeStandby();
    }
...
}

HealthCallbacks:

 /**
   * Callbacks from HealthMonitor
   */
  class HealthCallbacks implements HealthMonitor.Callback {
    @Override
    public void enteredState(HealthMonitor.State newState) {
      setLastHealthState(newState);
      recheckElectability();
    }
  }

对于HealthMonitor来说，在ZKFC进程启动的时候，就已经将HealthCallbacks注册进去了，HealthMonitor都会定期的检查NameNode是否健康，我们可以通过监控ha.health-monitor.check-interval.ms 去设置监控的间隔时间和通过参数 ha.health-monitor.rpc-timeout.ms 设置timeout时间，当集群变大的时候，需要适当的设置改值，让ZKFC的HealthMonitor没那么“敏感” 。
ZKFC通过RPC调用监控NN进程，当出现异常时，则进入不同的处理逻辑，以下是简化的代码：

 private void doHealthChecks() throws InterruptedException {
    while (shouldRun) {
      try {
        status = proxy.getServiceStatus();
        proxy.monitorHealth();
        healthy = true;
      } catch (HealthCheckFailedException e) {
       ...
        enterState(State.SERVICE_UNHEALTHY);
      } catch (Throwable t) {
       ...
        enterState(State.SERVICE_NOT_RESPONDING);
        Thread.sleep(sleepAfterDisconnectMillis);
        return;
      }
      ...
}

回调函数就是这么起作用啦，那么回调函数做了什么呢？总的来说，如果NN健康（SERVICE_HEALTHY ）就加入选举，如果不健康就退出选举（SERVICE_UNHEALTHY ， SERVICE_NOT_RESPONDING ）

 case SERVICE_UNHEALTHY:
        case SERVICE_NOT_RESPONDING:
          LOG.info("Quitting master election for " + localTarget +
              " and marking that fencing is necessary");
          elector.quitElection(true);
          break;

说到退出选举就关系到 elector（ActiveStandbyElector）了， true代表如果NN从Actice变为Standby出现异常是要去fence的，这就是为啥NN会挂掉的原因之一
如何退出选举？就是close zkClient的链接，让ZooKeeper上面的维持的选举锁消失

void terminateConnection() {
    if (zkClient == null) {
      return;
    }
    LOG.debug("Terminating ZK connection for " + this);
    ZooKeeper tempZk = zkClient;
    ...
    try {
      tempZk.close();
    } catch(InterruptedException e) {
      LOG.warn(e);
    }
   ...
  }

对于ActiveStandbyElector来说，他有个WatcherWithClientRef类专门用来监听ZooKeeper上的的znode的事件变化，当事件变化时，就会调用ActiveStandbyElector的processWatchEvent的方法

watcher = new WatcherWithClientRef();
ZooKeeper zk = new ZooKeeper(zkHostPort, zkSessionTimeout, watcher);

和

/**
   * Watcher implementation which keeps a reference around to the
   * original ZK connection, and passes it back along with any
   * events.
   */
  private final class WatcherWithClientRef implements Watcher {
...
    @Override
        public void process(WatchedEvent event) {
          hasReceivedEvent.countDown();
          try {
            hasSetZooKeeper.await(zkSessionTimeout, TimeUnit.MILLISECONDS);
            ActiveStandbyElector.this.processWatchEvent(
                zk, event);
          } catch (Throwable t) {
            fatalError(
                "Failed to process watcher event " + event + ": " +
                StringUtils.stringifyException(t));
          }
        }
...
}

在ActiveStandbyElector的processWatchEvent方法中，处理来自不同事件的逻辑，重新加入选举或者继续监控znode的变化，当另外一个ZKFC监控到事件变化得时候，就去抢锁，抢锁实质上就是创建znode的过程，而且创建的是CreateMode.EPHEMERAL类型的，所以，当HealthMonitor监控到NN不健康时，就会断开连接，节点就会消失，watcher就会监控到NodeDeleted事件，进行创建节点。

 switch (eventType) {
      case NodeDeleted:
        if (state == State.ACTIVE) {
          enterNeutralMode();
        }
        joinElectionInternal();
        break;
      case NodeDataChanged:
        monitorActiveStatus();
        break;

又因为ActiveStandbyElector实现了StatCallback接口，当节点创建成功时，就会回调processResult方法看是否创建成功，如果创建成功则去检查zkBreadCrumbPath是否存在之前的Active节点，如果存在，则调用RPC让其变为Standby，看能否转变成功，否则则SSH过去fence掉NN进程。，保持Active节点只有一个，并且恢复正常服务

六、NameNode因为断电导致不能切换的原理，怎样进行恢复

ActiveNN断电，网络异常，负载过高或者机器出现异常无法连接，Standby NN无法转化为Active，使得HA集群无法对外服务,原因是Active NN节点在断电和不能服务的情况下，zknode上保存着ActiveBreadCrumb， ActiveStandbyElectorLock两个Active NN的信息，ActiveStandbyElectorLock由于Active NN出现异常断开，Standby NN去抢锁的时候就会去检查ActiveBreadCrumb是否有上一次的Active NN节点，如果有，就会就会尝试让Active NN变为Standby NN，自己转化为Active NN，但是由于调用出现异常，所以会采用ssh的方式去Fence之前的Active NN，因为机器始终连接不上，所以无法确保old active NN变为Standby NN，自己也无法变为Active NN，所以还是保持Standby状态，避免出现脑裂问题。
解决方案是确定Active关机的情况下重新hdfs zkfc -formatZK就可以了。

七、总结

NN GC或者在压力大的情况下可以调整GC算法和增加NameNode节点的线程数，加快NN对请求的处理速度，也可以分离节点的端口 dfs.namenode.rpc-address.ns1.nn2 和 dfs.namenode.servicerpc-address.ns1.nn2 分离client和datanode节点等服务类型的请求，进行分担压力，也可以适当的调整ZKFC的监控timeout的时间等等
但是遇到异常的job，只能通过别的方式去处理问题了
