实战背景介绍
背景描述
刚开始我们的系统只用了单机数据库
随着用户的不断增多，考虑到系统的高可用和越来越多的用户请求，我们开始使用数据库主从架构 当用户量级和业务进一步提升后，写请求越来越多，这时我们开始使用了分库分表
遇到的问题
用户请求量太大
单服务器TPS、内存、IO都是有上限的，需要将请求打散分布到多个服务器
单库数据量太大
单个数据库处理能力有限；单库所在服务器的磁盘空间有限；单库上的操作IO有瓶颈
单表数据量太大
查询、插入、更新操作都会变慢，在加字段、加索引、机器迁移都会产生高负载，影响服务
如何解决
垂直拆分

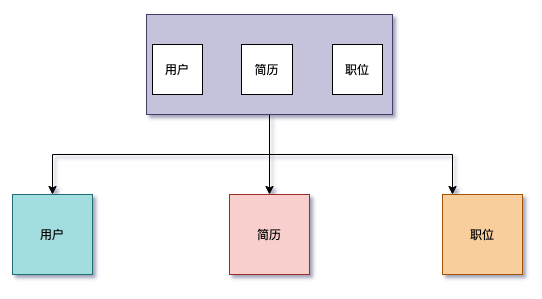

垂直分库
微服务架构时，业务切割得足够独立，数据也会按照业务切分，保证业务数据隔离，大大提 升了数据库的吞吐能力
image.png’

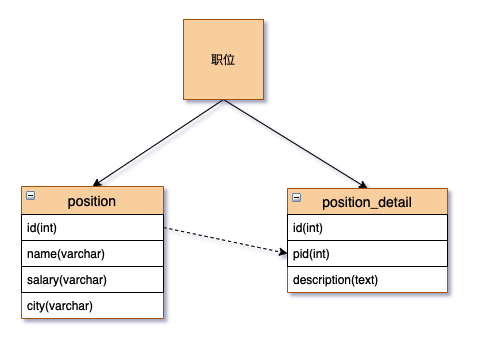

垂直分表
表中字段太多且包含大字段的时候，在查询时对数据库的IO、内存会受到影响，同时更新数 据时，产生的binlog文件会很大，MySQL在主从同步时也会有延迟的风险
水平拆分

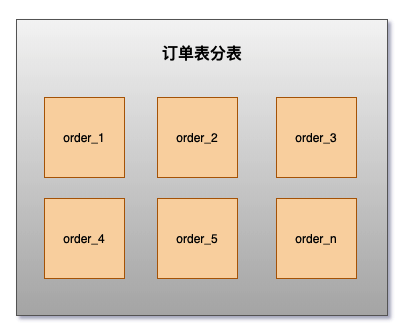

水平分表
针对数据量巨大的单张表（比如订单表），按照规则把一张表的数据切分到多张表里面去。 但是这些表还是在同一个库中，所以库级别的数据库操作还是有IO瓶颈。

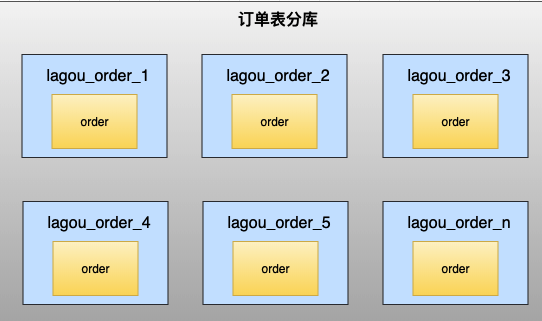

水平分库
将单张表的数据切分到多个服务器上去，每个服务器具有相应的库与表，只是表中数据集合 不同。 水平分库分表能够有效的缓解单机和单库的性能瓶颈和压力，突破IO、连接数、硬件 资源等的瓶颈

水平分库规则
不跨库、不跨表，保证同一类的数据都在同一个服务器上面。
数据在切分之前，需要考虑如何高效的进行数据获取，如果每次查询都要跨越多个节点，就需要谨 慎使用。

水平分表规则
RANGE
时间：按照年、月、日去切分。例如order_2020、order_202005、order_20200501
地域：按照省或市去切分。例如order_beijing、order_shanghai、order_chengdu
大小：从0到1000000一个表。例如1000001-2000000放一个表，每100万放一个表
HASH
用户ID取模
不同的业务使用的切分规则是不一样，就上面提到的切分规则，举例如下：
站内信
用户维度：用户只能看到发送给自己的消息，其他用户是不可见的，这种情况下是按照
用户ID hash分库，在用户查看历史记录翻页查询时，所有的查询请求都在同一个库内
用户表
范围法：以用户ID为划分依据，将数据水平切分到两个数据库实例，如：1到1000W在 一张表，1000W到2000W在一张表，这种情况会出现单表的负载较高
按照用户ID HASH尽量保证用户数据均衡分到数据库中

  1. 如果在登录场景下，用户输入手机号和验证码进行登录，这种情况下，登录时是
  2. 不是需要扫描所有分库的信息？
  3. 最终方案：用户信息采用ID做切分处理，同时存储用户ID和手机号的映射的关系
  4. 表（新增一个关系表），关系表采用手机号进行切分。可以通过关系表根据手机
  5. 号查询到对应的ID，再定位用户信息。

流水表
时间维度：可以根据每天新增的流水来判断，选择按照年份分库，还是按照月份分库，
甚至也可以按照日期分库
订单表
在拉勾网，求职者（下面统称C端用户）投递企业（下面统称B端用户）的职位产生的记录称 之为订单表。在线上的业务场景中，C端用户看自己的投递记录，每次的投递到了哪个状态， B端用户查看自己收到的简历，对于合适的简历会进行下一步沟通，同一个公司内的员工可以 协作处理简历。
如何能同时满足C端和B端对数据查询，不进行跨库处理？

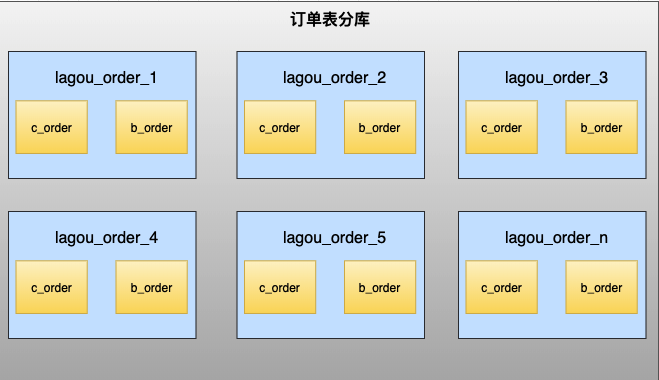

最终方案：为了同时满足两端用户的业务场景，采用空间换时间，将一次的投递记录存为两份，C端的投递记录以用户ID为分片键，B端收到的简历按照公司ID为分片键
主键选择
UUID：本地生成，不依赖数据库，缺点就是作为主键性能太差
SNOWFLAKE：百度UidGenerator、美团Leaf、基于SNOWFLAKE算法实现

数据一致性

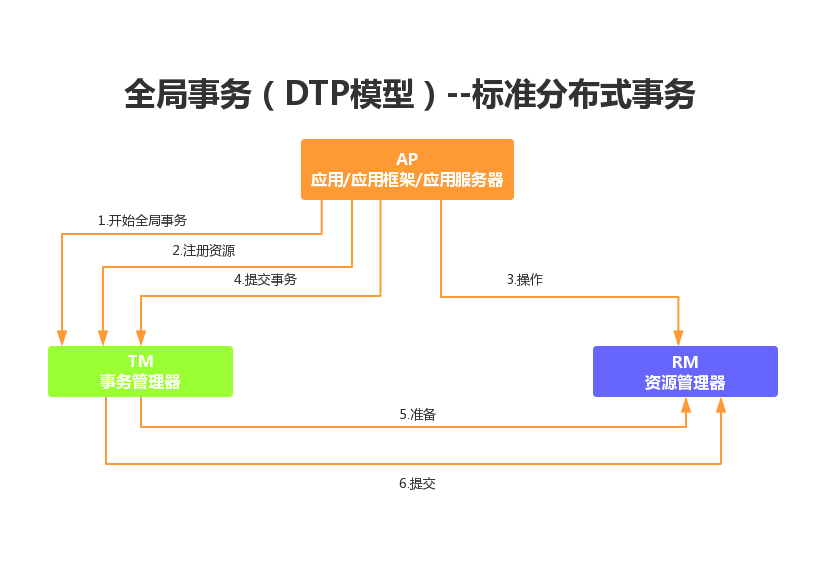

强一致性：XA协议
最终一致性：TCC、saga、Seata

数据库扩容
成倍增加数据节点，实现平滑扩容
成倍扩容以后，表中的部分数据请求已被路由到其他节点上面，可以清理掉

业务层改造
基于代理层方式：Mycat、Sharding-Proxy、MySQL Proxy
基于应用层方式：Sharding-jdbc

分库后面临的问题
事务问题：一次投递需要插入两条记录，且分布在不同的服务器上，数据需要保障一致性。
跨库跨表的join问题
全局表（字典表）：基础数据/配置数据，所有库都拷贝一份
字段冗余：可以使用字段冗余就不用join查询了
系统层组装：可以在业务层分别查询出来，然后组装起来，逻辑较复杂
额外的数据管理负担和数据运算压力：数据库扩容、维护成本变高

1. ShardingSphere

1.1 ShardingSphere

Apache ShardingSphere是一款开源的分布式数据库中间件组成的生态圈。它由Sharding-JDBC、 Sharding-Proxy和Sharding-Sidecar（规划中）这3款相互独立的产品组成。 他们均提供标准化的数据 分片、分布式事务和数据库治理功能，可适用于如Java同构、异构语言、容器、云原生等各种多样化的 应用场景。

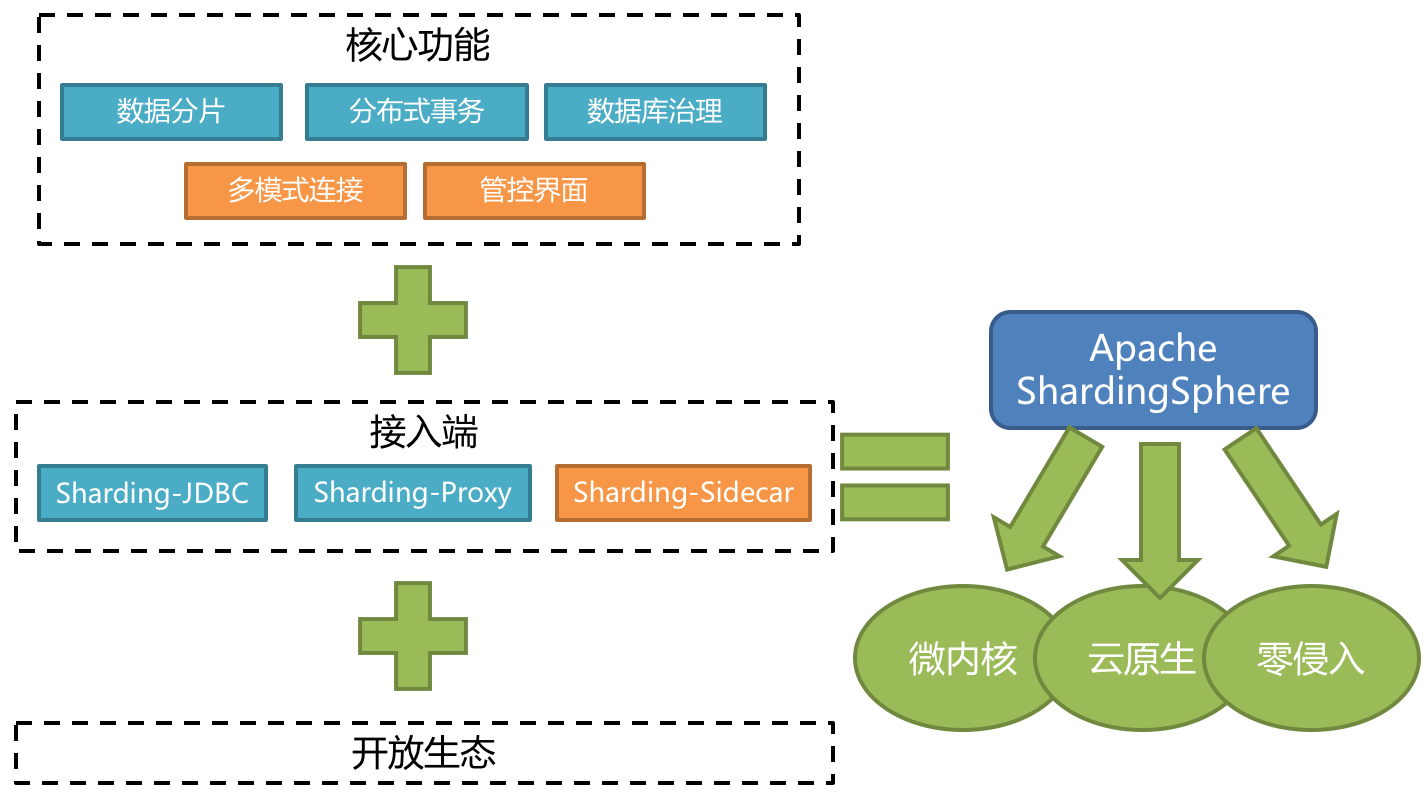

ShardingSphere项目状态如下：
ShardingSphere定位为关系型数据库中间件，旨在充分合理地在分布式的场景下利用关系型数据库的 计算和存储能力，而并非实现一个全新的关系型数据库。

  • Sharding-JDBC：被定位为轻量级Java框架，在Java的JDBC层提供的额外服务，以jar包形式使用。
  • Sharding-Proxy：被定位为透明化的数据库代理端，提供封装了数据库二进制协议的服务端版 本，用于完成对异构语言的支持。
  • Sharding-Sidecar：被定位为Kubernetes或Mesos的云原生数据库代理，以DaemonSet的形式代 理所有对数据库的访问。

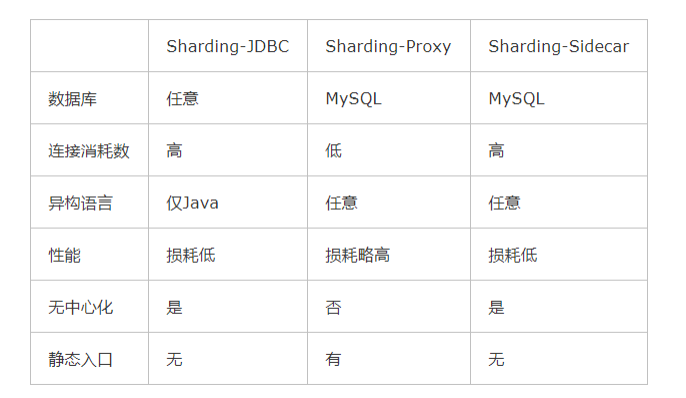

Sharding-JDBC、Sharding-Proxy和Sharding-Sidecar三者区别如下：
ShardingSphere安装包下载：https://shardingsphere.apache.org/document/current/cn/downloads/
使用Git下载工程：git clone https://github.com/apache/incubator-shardingsphere.git

1.2 Sharding-JDBC

Sharding-JDBC定位为轻量级Java框架，在Java的JDBC层提供的额外服务。 它使用客户端直连数据库， 以jar包形式提供服务，无需额外部署和依赖，可理解为增强版的JDBC驱动，完全兼容JDBC和各种ORM 框架的使用。
适用于任何基于Java的ORM框架，如：JPA, Hibernate, Mybatis, Spring JDBC Template或直接使 用JDBC。
基于任何第三方的数据库连接池，如：DBCP, C3P0, BoneCP, Druid, HikariCP等。
支持任意实现JDBC规范的数据库。目前支持MySQL，Oracle，SQLServer和PostgreSQL。
Sharding-JDBC主要功能：
数据分片
分库、分表
读写分离
分片策略
分布式主键
分布式事务
标准化的事务接口
XA强一致性事务
柔性事务
数据库治理
配置动态化
编排和治理
数据脱敏
可视化链路追踪

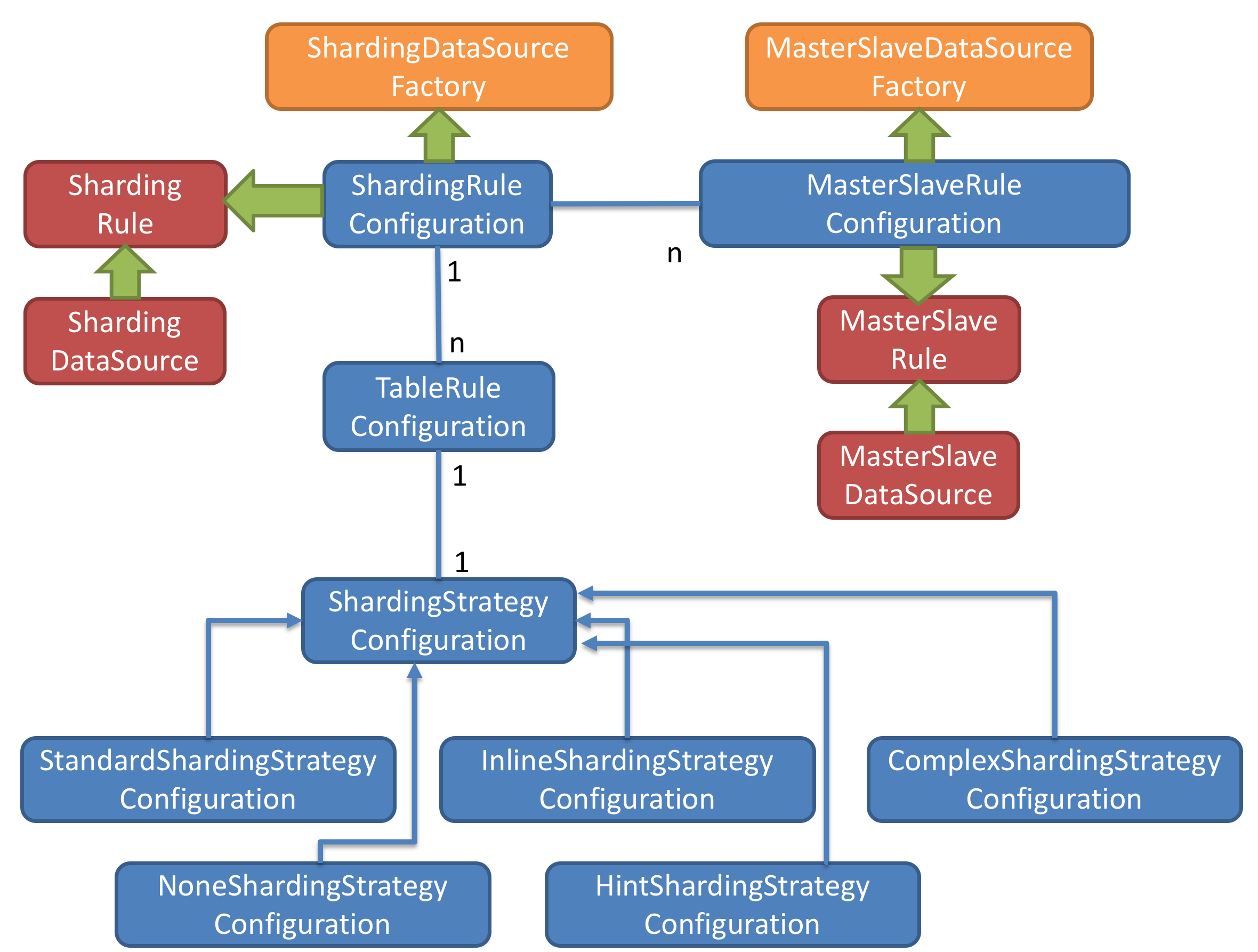

Sharding-JDBC 内部结构：

1、图中黄色部分表示的是Sharding-JDBC的入口API，采用工厂方法的形式提供。 目前有 ShardingDataSourceFactory和MasterSlaveDataSourceFactory两个工厂类。

  • ShardingDataSourceFactory支持分库分表、读写分离操作
  • MasterSlaveDataSourceFactory支持读写分离操作

2、图中蓝色部分表示的是Sharding-JDBC的配置对象，提供灵活多变的配置方式。
ShardingRuleConfifiguration是分库分表配置的核心和入口，它可以包含多个 TableRuleConfifiguration和MasterSlaveRuleConfifiguration。

  • TableRuleConfifiguration封装的是表的分片配置信息，有5种配置形式对应不同的 Confifiguration类型。
  • MasterSlaveRuleConfifiguration封装的是读写分离配置信息。

3、图中红色部分表示的是内部对象，由Sharding-JDBC内部使用，应用开发者无需关注。Sharding-JDBC通过ShardingRuleConfifiguration和MasterSlaveRuleConfifiguration生成真正供
ShardingDataSource和MasterSlaveDataSource使用的规则对象。ShardingDataSource和 MasterSlaveDataSource实现了DataSource接口，是JDBC的完整实现方案。

Sharding-JDBC初始化流程：

  • 根据配置的信息生成Confifiguration对象
  • 通过Factory会将Confifiguration对象转化为Rule对象
  • 通过Factory会将Rule对象与DataSource对象封装
  • Sharding-JDBC使用DataSource进行分库分表和读写分离操作

Sharding-JDBC 使用过程：

  • 引入maven依赖

    1. <dependency>
    2. <groupId>org.apache.shardingsphere</groupId>
    3. <artifactId>sharding-jdbc-core</artifactId>
    4. <version>${latest.release.version}</version>
    5. </dependency>

    注意: 请将${latest.release.version}更改为实际的版本号。

  • 规则配置

Sharding-JDBC可以通过Java，YAML，Spring命名空间和Spring Boot Starter四种方式配置，开 发者可根据场景选择适合的配置方式。

  • 创建DataSource

通过ShardingDataSourceFactory工厂和规则配置对象获取ShardingDataSource，然后即可通过 DataSource选择使用原生JDBC开发，或者使用JPA, MyBatis等ORM工具。

  1. DataSource dataSource = ShardingDataSourceFactory.createDataSource(dataSourceMap, shardingRuleConfig, props);

1.3 数据分片剖析实战

1.3.1 核心概念

  • 表概念

真实表
数据库中真实存在的物理表。例如b_order0、b_order1
逻辑表
在分片之后，同一类表结构的名称（总成）。例如b_order。
数据节点
在分片之后，由数据源和数据表组成。例如ds0.b_order1
绑定表
指的是分片规则一致的关系表（主表、子表），例如b_order和b_order_item，均按照 order_id分片，则此两个表互为绑定表关系。绑定表之间的多表关联查询不会出现笛卡尔积 关联，可以提升关联查询效率。

  1. b_order：b_order0、b_order1 b_order_item：b_order_item0、b_order_item1
  3. select * from b_order o join b_order_item i on(o.order_id=i.order_id) where o.order_id in (10,11);

如果不配置绑定表关系，采用笛卡尔积关联，会生成4个SQL

  1. select * from b_order0 o join b_order_item0 i on(o.order_id=i.order_id) where o.order_id in (10,11);
  3. select * from b_order0 o join b_order_item1 i on(o.order_id=i.order_id) where o.order_id in (10,11);
  5. select * from b_order1 o join b_order_item0 i on(o.order_id=i.order_id) where o.order_id in (10,11);
  7. select * from b_order1 o join b_order_item1 i on(o.order_id=i.order_id) where o.order_id in (10,11);

如果配置绑定表关系，生成2个SQL

  1. select * from b_order0 o join b_order_item0 i on(o.order_id=i.order_id) where o.order_id in (10,11);
  3. select * from b_order1 o join b_order_item1 i on(o.order_id=i.order_id) where o.order_id in (10,11);

广播表
在使用中，有些表没必要做分片，例如字典表、省份信息等，因为他们数据量不大，而且这 种表可能需要与海量数据的表进行关联查询。广播表会在不同的数据节点上进行存储，存储 的表结构和数据完全相同。

  • 分片算法（ShardingAlgorithm）

由于分片算法和业务实现紧密相关，因此并未提供内置分片算法，而是通过分片策略将各种场景提 炼出来，提供更高层级的抽象，并提供接口让应用开发者自行实现分片算法。目前提供4种分片算 法。

  • 精确分片算法PreciseShardingAlgorithm

用于处理使用单一键作为分片键的=与IN进行分片的场景。

  • 范围分片算法RangeShardingAlgorithm

用于处理使用单一键作为分片键的BETWEEN AND、>、<、>=、<=进行分片的场景。

  • 复合分片算法ComplexKeysShardingAlgorithm

用于处理使用多键作为分片键进行分片的场景，多个分片键的逻辑较复杂，需要应用开发者 自行处理其中的复杂度。

  • Hint分片算法HintShardingAlgorithm

用于处理使用Hint行分片的场景。对于分片字段非SQL决定，而由其他外置条件决定的场 景，可使用SQL Hint灵活的注入分片字段。例：内部系统，按照员工登录主键分库，而数据 库中并无此字段。SQL Hint支持通过Java API和SQL注释两种方式使用。

  • 分片策略（ShardingStrategy）

分片策略包含分片键和分片算法，真正可用于分片操作的是分片键 + 分片算法，也就是分片策略。目前提供5种分片策略。

  • 标准分片策略StandardShardingStrategy

只支持单分片键，提供对SQL语句中的=, >, <, >=, <=, IN和BETWEEN AND的分片操作支持。
提供PreciseShardingAlgorithm和RangeShardingAlgorithm两个分片算法。
PreciseShardingAlgorithm是必选的，RangeShardingAlgorithm是可选的。但是SQL中使用 了范围操作，如果不配置RangeShardingAlgorithm会采用全库路由扫描，效率低。

  • 复合分片策略ComplexShardingStrategy

支持多分片键。提供对SQL语句中的=, >, <, >=, <=, IN和BETWEEN AND的分片操作支持。由 于多分片键之间的关系复杂，因此并未进行过多的封装，而是直接将分片键值组合以及分片 操作符透传至分片算法，完全由 应用开发者实现，提供最大的灵活度。

  • 行表达式分片策略InlineShardingStrategy

只支持单分片键。使用Groovy的表达式，提供对SQL语句中的=和IN的分片操作支持，对于 简单的分片算法，可以通过简单的配置使用，从而避免繁琐的Java代码开发。如: tuser$-> {u_id % 8} 表示t_user表根据u_id模8，而分成8张表，表名称为t_user_0到t_user_7。

  • Hint分片策略HintShardingStrategy

通过Hint指定分片值而非从SQL中提取分片值的方式进行分片的策略。

  • 不分片策略NoneShardingStrategy

不分片的策略。

  • 分片策略配置

对于分片策略存有数据源分片策略和表分片策略两种维度，两种策略的API完全相同。

  • 数据源分片策略

用于配置数据被分配的目标数据源。

  • 表分片策略

用于配置数据被分配的目标表，由于表存在与数据源内，所以表分片策略是依赖数据源分片 策略结果的。

1.3.2 流程剖析

ShardingSphere 3个产品的数据分片功能主要流程是完全一致的，如下图所示。

  • SQL解析

SQL解析分为词法解析和语法解析。 先通过词法解析器将SQL拆分为一个个不可再分的单词。再使 用语法解析器对SQL进行理解，并最终提炼出解析上下文。
Sharding-JDBC采用不同的解析器对SQL进行解析，解析器类型如下：

  • MySQL解析器
  • Oracle解析器
  • SQLServer解析器
  • PostgreSQL解析器
  • 默认SQL解析器
    • 查询优化

负责合并和优化分片条件，如OR等。

  • SQL路由

根据解析上下文匹配用户配置的分片策略，并生成路由路径。目前支持分片路由和广播路由。

  • SQL改写

将SQL改写为在真实数据库中可以正确执行的语句。SQL改写分为正确性改写和优化改写。

  • SQL执行

通过多线程执行器异步执行SQL。

  • 结果归并

将多个执行结果集归并以便于通过统一的JDBC接口输出。结果归并包括流式归并、内存归并和使 用装饰者模式的追加归并这几种方式。

1.3.3 SQL使用规范

  • SQL使用规范
    • 支持项
      • 路由至单数据节点时，目前MySQL数据库100%全兼容，其他数据库完善中。
      • 路由至多数据节点时，全面支持DQL、DML、DDL、DCL、TCL。支持分页、去重、排 序、分组、聚合、关联查询（不支持跨库关联）。

以下用最为复杂的查询为例：

  1. SELECT select_expr [, select_expr ...]
  2. FROM table_reference [, table_reference ...]
  3. [WHERE predicates] [GROUP BY {col_name | position} [ASC | DESC], ...]
  4. [ORDER BY {col_name | position} [ASC | DESC], ...]
  5. [LIMIT {[offset,] row_count | row_count OFFSET offset}]
  • 不支持项（路由至多数据节点）
    • 不支持CASE WHEN、HAVING、UNION (ALL)
  • 支持分页子查询，但其他子查询有限支持，无论嵌套多少层，只能解析至第一个包含数据表 的子查询，一旦在下层嵌套中再次找到包含数据表的子查询将直接抛出解析异常。

例如，以下子查询可以支持：
SELECT COUNT() FROM (SELECT FROM b_order o)
以下子查询不支持：
SELECT COUNT() FROM (SELECT FROM b_order o WHERE o.id IN (SELECT id FROM b_order WHERE status = ?))
简单来说，通过子查询进行非功能需求，在大部分情况下是可以支持的。比如分页、统计总数等；而通过子查询实现业务查询当前并不能支持。

  • 由于归并的限制，子查询中包含聚合函数目前无法支持。
  • 不支持包含schema的SQL。因为ShardingSphere的理念是像使用一个数据源一样使用多数 据源，因此对SQL的访问都是在同一个逻辑schema之上。
  • 当分片键处于运算表达式或函数中的SQL时，将采用全路由的形式获取结果。

例如下面SQL，create_time为分片键：
SELECT * FROM b_order WHERE to_date(create_time, ‘yyyy-mm-dd’) = ‘2020-05-05’;

由于ShardingSphere只能通过SQL字面提取用于分片的值，因此当分片键处于运算表达式 或函数中时，ShardingSphere无法提前获取分片键位于数据库中的值，从而无法计算出真正 的分片值。

不支持的SQL示例：

  1. INSERT INTO tbl_name (col1, col2, …) VALUES(1+2, ?, …) //VALUES语句不支持运算表达式
  2. INSERT INTO tbl_name (col1, col2, …) SELECT col1, col2, … FROM tbl_name WHERE col3 = ? //INSERT .. SELECT
  3. SELECT COUNT(col1) as count_alias FROM tbl_name GROUP BY col1 HAVING count_alias > ? //HAVING
  4. SELECT * FROM tbl_name1 UNION SELECT * FROM tbl_name2 //UNION
  5. SELECT * FROM tbl_name1 UNION ALL SELECT * FROM tbl_name2 //UNION ALL
  6. SELECT * FROM ds.tbl_name1 //包含schema
  7. SELECT SUM(DISTINCT col1), SUM(col1) FROM tbl_name //同时使用普通聚合函数和DISTINCT
  8. SELECT * FROM tbl_name WHERE to_date(create_time, ‘yyyy-mm-dd’) = ? //会导致全路由
  • 分页查询

完全支持MySQL和Oracle的分页查询，SQLServer由于分页查询较为复杂，仅部分支持.

  • 性能瓶颈：

查询偏移量过大的分页会导致数据库获取数据性能低下，以MySQL为例：
SELECT FROM b_order ORDER BY id LIMIT 1000000, 10
这句SQL会使得MySQL在无法利用索引的情况下跳过1000000条记录后，再获取10条记录， 其性能可想而知。 而在分库分表的情况下（假设分为2个库），为了保证数据的正确性，SQL 会改写为：
SELECT FROM b_order ORDER BY id LIMIT 0, 1000010
即将偏移量前的记录全部取出，并仅获取排序后的最后10条记录。这会在数据库本身就执行 很慢的情况下，进一步加剧性能瓶颈。 因为原SQL仅需要传输10条记录至客户端，而改写之 后的SQL则会传输1,000,010 * 2的记录至客户端。

  • ShardingSphere的优化：

ShardingSphere进行了以下2个方面的优化。
首先，采用流式处理 + 归并排序的方式来避免内存的过量占用。
其次，ShardingSphere对仅落至单节点的查询进行进一步优化。

  • 分页方案优化：

由于LIMIT并不能通过索引查询数据，因此如果可以保证ID的连续性，通过ID进行分页是比较好的解决方案：
SELECT * FROM b_order WHERE id > 1000000 AND id <= 1000010 ORDER BY id

或通过记录上次查询结果的最后一条记录的ID进行下一页的查询：
SELECT * FROM b_order WHERE id > 1000000 LIMIT 10

1.3.4 其他功能

  • Inline行表达式

InlineShardingStrategy：采用Inline行表达式进行分片的配置。
Inline是可以简化数据节点和分片算法配置信息。主要是解决配置简化、配置一体化。
语法格式：
行表达式的使用非常直观，只需要在配置中使用${ expression }或$->{ expression }标识行表达式即可。例如：

  1. ${begin..end} 表示范围区间
  2. ${[unit1, unit2, unit_x]} 表示枚举值

行表达式中如果出现多个${}或$->{}表达式，整个表达式结果会将每个子表达式结果进行笛卡尔 (积)组合。例如，以下行表达式：

  1. ${['online', 'offline']}_table${1..3}
  2. $->{['online', 'offline']}_table$->{1..3}

最终会解析为：

  1. online_table1, online_table2, online_table3,
  2. offline_table1, offline_table2, offline_table3

数据节点配置：

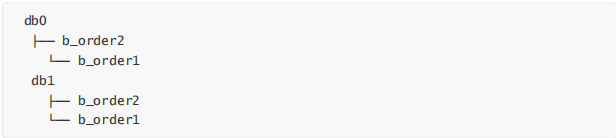

对于均匀分布的数据节点，如果数据结构如下：
用行表达式可以简化为：

  1. db${0..1}.b_order${1..2}
  2. 或者db$->{0..1}.b_order$->{1..2}

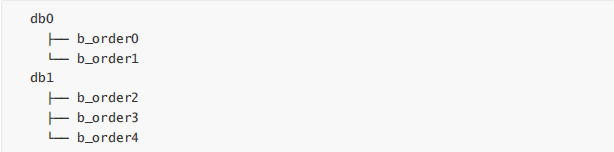

对于自定义的数据节点，如果数据结构如下：
用行表达式可以简化为：

  1. db0.b_order${0..1},db1.b_order${2..4}

分片算法配置：
行表达式内部的表达式本质上是一段Groovy代码，可以根据分片键进行计算的方式，返回相应的真实数据源或真实表名称。

  1. ds${id % 10} 或者ds$->{id % 10}

结果为：ds0、ds1、ds2… ds9

  • 分布式主键

ShardingSphere不仅提供了内置的分布式主键生成器，例如UUID、SNOWFLAKE，还抽离出分布 式主键生成器的接口，方便用户自行实现自定义的自增主键生成器。
内置主键生成器：

  • UUID

采用UUID.randomUUID()的方式产生分布式主键。

  • SNOWFLAKE

在分片规则配置模块可配置每个表的主键生成策略，默认使用雪花算法，生成64bit的长整型 数据。
自定义主键生成器：

  • 自定义主键类，实现ShardingKeyGenerator接口
  • 按SPI规范配置自定义主键类

在Apache ShardingSphere中，很多功能实现类的加载方式是通过SPI注入的方式完成的。
注意：在resources目录下新建META-INF文件夹，再新建services文件夹，然后新建文件的名字为org.apache.shardingsphere.spi.keygen.ShardingKeyGenerator，打开文件，复制自定义主键类全路径到文件中保存。

  • 自定义主键类应用配置
    1. #对应主键字段名
    2. spring.shardingsphere.sharding.tables.t_book.key-generator.column=id
    3. #对应主键类getType返回内容
    4. spring.shardingsphere.sharding.tables.t_book.key- generator.type=LAGOUKEY

    1.4 读写分离剖析实战

    读写分离是通过主从的配置方式，将查询请求均匀的分散到多个数据副本，进一步的提升系统的处理能力。
    主从架构：读写分离，目的是高可用、读写扩展。主从库内容相同，根据SQL语义进行路由。
    分库分表架构：数据分片，目的读写扩展、存储扩容。库和表内容不同，根据分片配置进行路由。

将水平分片和读写分离联合使用，能够更加有效的提升系统性能， 下图展现了将分库分表与读写分离一同使用时，应用程序与数据库集群之间的复杂拓扑关系。
读写分离虽然可以提升系统的吞吐量和可用性，但同时也带来了数据不一致的问题，包括多个主库之间 的数据一致性，以及主库与从库之间的数据一致性的问题。 并且，读写分离也带来了与数据分片同样的问题，它同样会使得应用开发和运维人员对数据库的操作和运维变得更加复杂。

读写分离应用方案

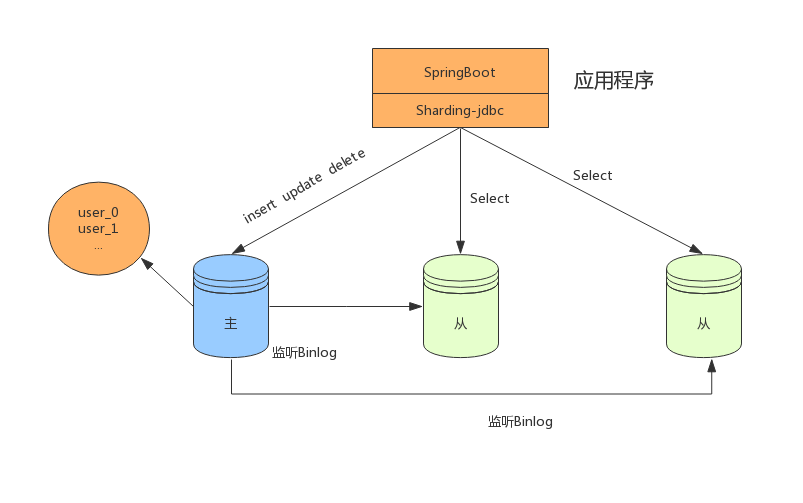

在数据量不是很多的情况下，我们可以将数据库进行读写分离，以应对高并发的需求，通过水平扩展从库，来缓解查询的压力。如下：
分表+读写分离
在数据量达到500万的时候，这时数据量预估千万级别，我们可以将数据进行分表存储。
分库分表+读写分离
在数据量继续扩大，这时可以考虑分库分表，将数据存储在不同数据库的不同表中，如下：
透明化读写分离所带来的影响，让使用方尽量像使用一个数据库一样使用主从数据库集群，是 ShardingSphere读写分离模块的主要设计目标。
主库、从库、主从同步、负载均衡

  • 核心功能
    • 提供一主多从的读写分离配置。仅支持单主库，可以支持独立使用，也可以配合分库分表使 用
    • 独立使用读写分离，支持SQL透传。不需要SQL改写流程
    • 同一线程且同一数据库连接内，能保证数据一致性。如果有写入操作，后续的读操作均从主库读取。
    • 基于Hint的强制主库路由。可以强制路由走主库查询实时数据，避免主从同步数据延迟。
  • 不支持项
    • 主库和从库的数据同步
    • 主库和从库的数据同步延迟
    • 主库双写或多写
    • 跨主库和从库之间的事务的数据不一致。建议在主从架构中，事务中的读写均用主库操作。

      1.5 强制路由剖析实战

      在一些应用场景中，分片条件并不存在于SQL，而存在于外部业务逻辑。因此需要提供一种通过在外部业务代码中指定路由配置的一种方式，在ShardingSphere中叫做Hint。如果使用Hint指定了强制分片路由，那么SQL将会无视原有的分片逻辑，直接路由至指定的数据节点操作。
      HintManager主要使用ThreadLocal管理分片键信息，进行hint强制路由。在代码中向HintManager添加的配置信息只能在当前线程内有效。

Hint使用场景：

  • 数据分片操作，如果分片键没有在SQL或数据表中，而是在业务逻辑代码中
  • 读写分离操作，如果强制在主库进行某些数据操作

Hint使用过程：
编写分库或分表路由策略，实现HintShardingAlgorithm接口

  1. public class MyHintShardingAlgorithm implements HintShardingAlgorithm<Integer> {
  2.     @Override public Collection<String> doSharding(Collection<String> collection, HintShardingValue<Integer> hintShardingValue) {
  3.         //添加分库或分表路由逻辑
  4.     }
  5. }

在配置文件指定分库或分表策略

  1. #强制路由库和表
  2. spring.shardingsphere.sharding.tables.b_order.database-strategy.hint.algorithm-class-name=com.lagou.hint.MyHintShardingAlgorithm
  3. spring.shardingsphere.sharding.tables.b_order.table-strategy.hint.algorithm-class-name=com.lagou.hint.MyHintShardingAlgorithm
  4. spring.shardingsphere.sharding.tables.b_order.actual-data-nodes=ds$->{0..1}.b_order$->{0..1}

在代码执行查询前使用HintManager指定执行策略值
在读写分离结构中，为了避免主从同步数据延迟及时获取刚添加或更新的数据，可以采用强制路由走主库查询实时数据，使用hintManager.setMasterRouteOnly设置主库路由即可。

1.6 数据脱敏剖析实战

数据脱敏是指对某些敏感信息通过脱敏规则进行数据的变形，实现敏感隐私数据的可靠保护。涉及客户 安全数据或者一些商业性敏感数据，如身份证号、手机号、卡号、客户号等个人信息按照规定，都需要进行数据脱敏。
数据脱敏模块属于ShardingSphere分布式治理这一核心功能下的子功能模块。

  • 在更新操作时，它通过对用户输入的SQL进行解析，并依据用户提供的脱敏配置对SQL进行改写，从而实现对原文数据进行加密，并将密文数据存储到底层数据库。
  • 在查询数据时，它又从数据库中取出密文数据，并对其解密，最终将解密后的原始数据返回给用 户。

Apache ShardingSphere自动化&透明化了数据脱敏过程，让用户无需关注数据脱敏的实现细节，像使用普通数据那样使用脱敏数据。

1.6.1 整体架构

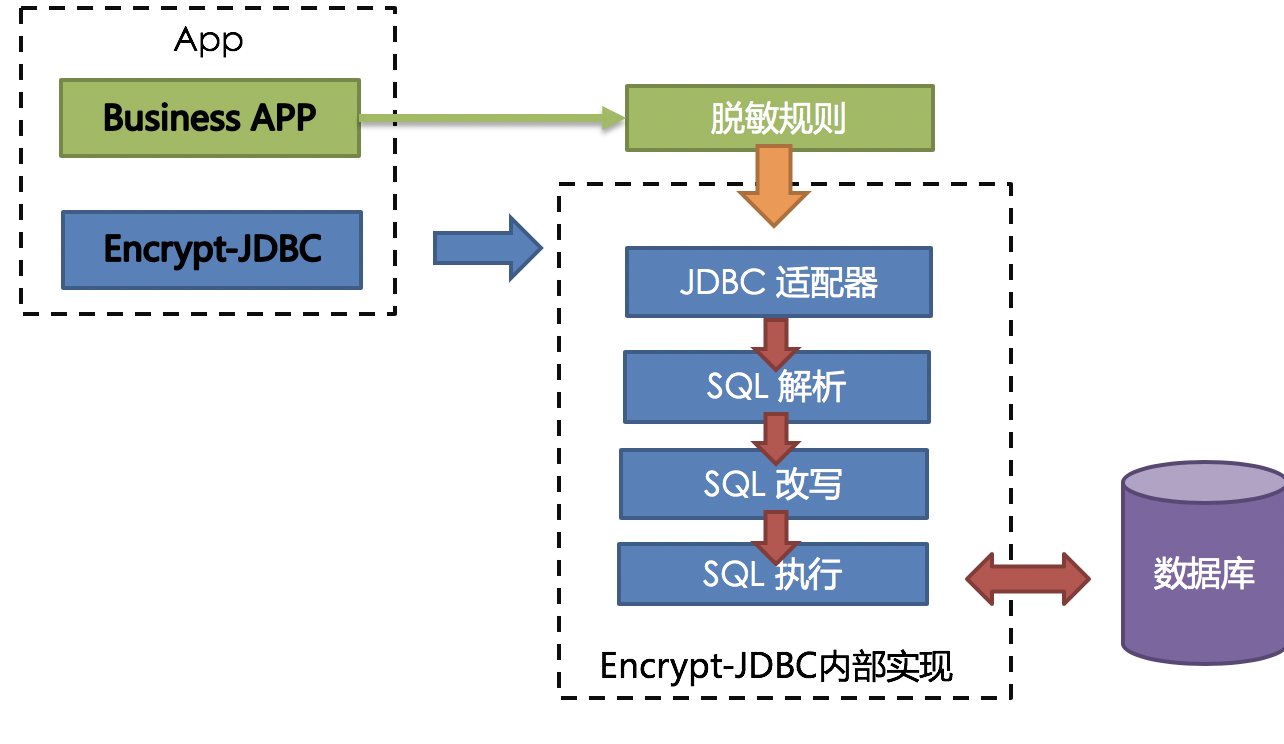

ShardingSphere提供的Encrypt-JDBC和业务代码部署在一起。业务方需面向Encrypt-JDBC进行JDBC编程。
Encrypt-JDBC将用户发起的SQL进行拦截，并通过SQL语法解析器进行解析、理解SQL行为，再依据用 户传入的脱敏规则，找出需要脱敏的字段和所使用的加解密器对目标字段进行加解密处理后，再与底层数据库进行交互。

1.6.2 脱敏规则

脱敏配置主要分为四部分：数据源配置，加密器配置，脱敏表配置以及查询属性配置，其详情如下图所示：

  • 数据源配置：指DataSource的配置信息
  • 加密器配置：指使用什么加密策略进行加解密。目前ShardingSphere内置了两种加解密策略： AES/MD5
  • 脱敏表配置：指定哪个列用于存储密文数据（cipherColumn）、哪个列用于存储明文数据 （plainColumn）以及用户想使用哪个列进行SQL编写（logicColumn）
  • 查询属性的配置：当底层数据库表里同时存储了明文数据、密文数据后，该属性开关用于决定是直接查询数据库表里的明文数据进行返回，还是查询密文数据通过Encrypt-JDBC解密后返回。

1.6.3 脱敏处理流程

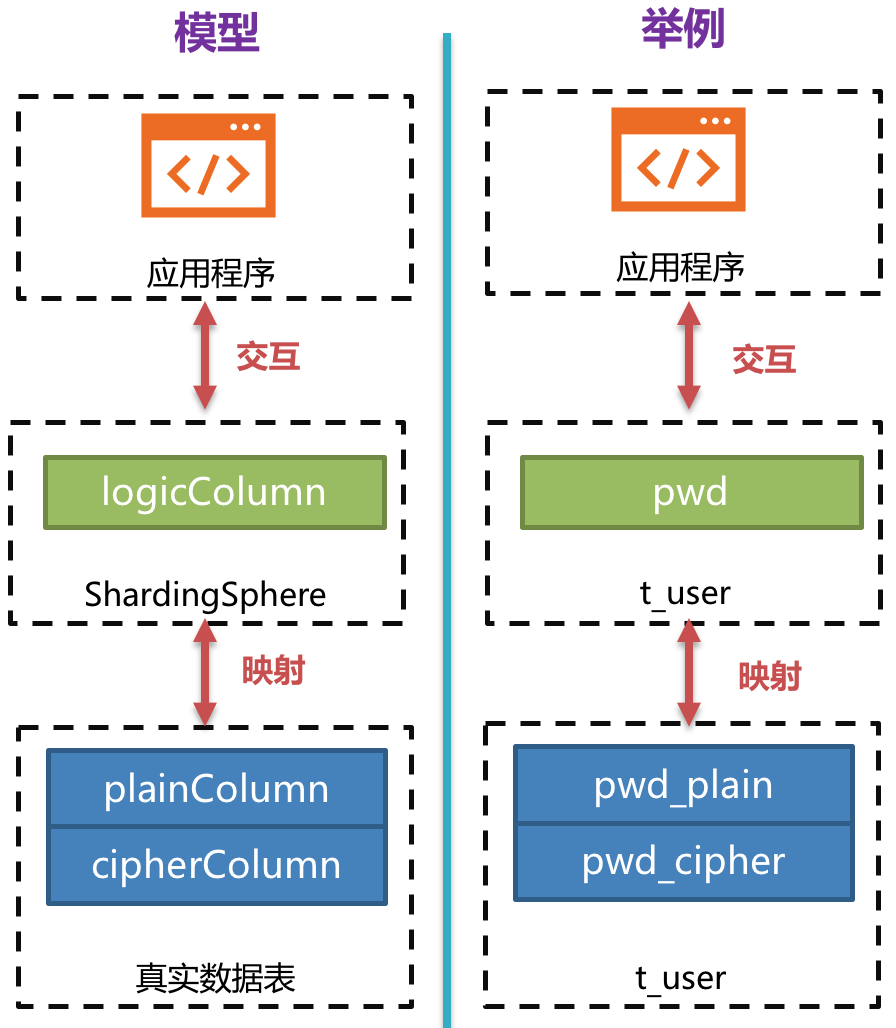

下图可以看出ShardingSphere将逻辑列与明文列和密文列进行了列名映射。
下方图片展示了使用Encrypt-JDBC进行增删改查时，其中的处理流程和转换逻辑，如下图所示

1.6.4 加密策略解析
ShardingSphere提供了两种加密策略用于数据脱敏，该两种策略分别对应ShardingSphere的两种加解密的接口，即Encryptor和QueryAssistedEncryptor。

  • Encryptor

该解决方案通过提供encrypt(), decrypt()两种方法对需要脱敏的数据进行加解密。在用户进行 INSERT, DELETE, UPDATE时，ShardingSphere会按照用户配置，对SQL进行解析、改写、路由， 并会调用encrypt()将数据加密后存储到数据库, 而在SELECT时，则调用decrypt()方法将从数据库 中取出的脱敏数据进行逆向解密，最终将原始数据返回给用户。
当前，ShardingSphere针对这种类型的脱敏解决方案提供了两种具体实现类，分别是MD5(不可逆)，AES(可逆)，用户只需配置即可使用这两种内置的方案。

  • QueryAssistedEncryptor

相比较于第一种脱敏方案，该方案更为安全和复杂。它的理念是：即使是相同的数据，如两个用户的密码相同，它们在数据库里存储的脱敏数据也应当是不一样的。这种理念更有利于保护用户信息，防止撞库成功。
它提供三种函数进行实现，分别是encrypt(), decrypt(), queryAssistedEncrypt()。在encrypt()阶 段，用户通过设置某个变动种子，例如时间戳。针对原始数据+变动种子组合的内容进行加密，就能保证即使原始数据相同，也因 为有变动种子的存在，致使加密后的脱敏数据是不一样的。在decrypt()可依据之前规定的加密算法，利用种子数据进行解密。queryAssistedEncrypt()用于生成 辅助查询列，用于原始数据的查询过程。
当前，ShardingSphere针对这种类型的脱敏解决方案并没有提供具体实现类，却将该理念抽象成 接口，提供给用户自行实现。ShardingSphere将调用用户提供的该方案的具体实现类进行数据脱敏。

1.7 分布式事务剖析实战

1.7.1 分布式事务理论

  • CAP（强一致性）

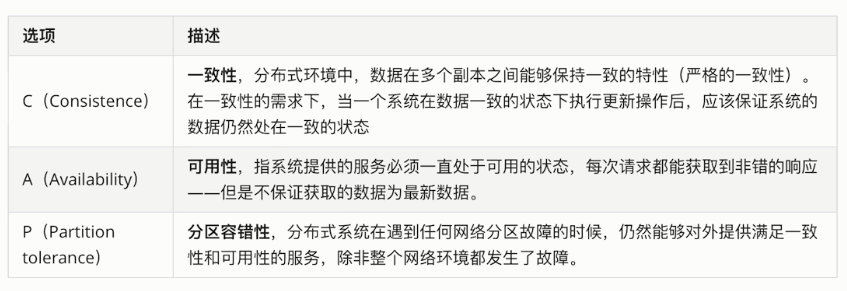

CAP 定理，又被叫作布鲁尔定理。对于共享数据系统，最多只能同时拥有CAP其中的两个，任意两个都有其适应的场景。

  • BASE（最终一致性）

BASE 是指基本可用（Basically Available）、软状态（ Soft State）、最终一致性（ Eventual Consistency）。它的核心思想是即使无法做到强一致性（CAP 就是强一致性），但应用可以采用适合的方式达到最终一致性。

  • BA指的是基本业务可用性，支持分区失败；
  • S表示柔性状态，也就是允许短时间内不同步；
  • E表示最终一致性，数据最终是一致的，但是实时是不一致的。

原子性和持久性必须从根本上保障，为了可用性、性能和服务降级的需要，只有降低一致性和隔离性的要求。BASE 解决了 CAP 理论中没有考虑到的网络延迟问题，在BASE中用软状态和最终一致，保证了延迟后的一致性。

1.7.2 分布式事务模式

了解了分布式事务中的强一致性和最终一致性理论，下面介绍几种常见的分布式事务的解决方案。

  • 2PC模式（强一致性）

2PC是Two-Phase Commit缩写，即两阶段提交，就是将事务的提交过程分为两个阶段来进行处理。事务的发起者称协调者，事务的执行者称参与者。协调者统一协调参与者执行。

  • 阶段 1：准备阶段

协调者向所有参与者发送事务内容，询问是否可以提交事务，并等待所有参与者答复。
各参与者执行事务操作，但不提交事务，将 undo 和 redo 信息记入事务日志中。
如参与者执行成功，给协调者反馈 yes；如执行失败，给协调者反馈 no。

  • 阶段 2：提交阶段

如果协调者收到了参与者的失败消息或者超时，直接给每个参与者发送回滚(rollback)消息；
否则，发送提交(commit)消息。

2PC 方案实现起来简单，实际项目中使用比较少，主要因为以下问题：

  • 性能问题：所有参与者在事务提交阶段处于同步阻塞状态，占用系统资源，容易导致性能瓶颈。
  • 可靠性问题：如果协调者存在单点故障问题，如果协调者出现故障，参与者将一直处于锁定状态。
  • 数据一致性问题：在阶段 2 中，如果发生局部网络问题，一部分事务参与者收到了提交消息，另一部分事务参与者没收到提交消息，那么就导致了节点之间数据的不一致。
  • 3PC模式（强一致性）

3PC 三阶段提交，是两阶段提交的改进版本，与两阶段提交不同的是，引入超时机制。同时在协调者和参与者中都引入超时机制。三阶段提交将两阶段的准备阶段拆分为 2 个阶段，插入了一个preCommit 阶段，解决了原先在两阶段提交中，参与者在准备之后，由于协调者或参与者发生崩溃或错误，而导致参与者无法知晓处于长时间等待的问题。如果在指定的时间内协调者没有收到参与者的消息则默认失败。

  • 阶段1：canCommit

协调者向参与者发送 commit 请求，参与者如果可以提交就返回 yes 响应，否则返回 no 响应。

  • 阶段2：preCommit

协调者根据阶段 1 canCommit 参与者的反应情况执行预提交事务或中断事务操作。

  1.   - 参与者均反馈 yes：协调者向所有参与者发出 preCommit 请求，参与者收到 preCommit 请求后，执行事务操作，但不提交；将 undo 和 redo 信息记入事务日志中；各参与者向协调者反馈 ack 响应或 no 响应，并等待最终指令。
  2.   - 任何一个参与者反馈 no或等待超时：协调者向所有参与者发出 abort 请求，无论收到协调者发出的 abort 请求，或者在等待协调者请求过程中出现超时，参与者均会中断事务。
  • 阶段3：do Commit

该阶段进行真正的事务提交，根据阶段2 preCommit反馈的结果完成事务提交或中断操作。
相比2PC模式，3PC模式降低了阻塞范围，在等待超时后协调者或参与者会中断事务。避免了协调者单点问题，阶段 3 中协调者出现问题时（比如网络中断等），参与者会继续提交事务。

  • XA（强一致性）

XA是由X/Open组织提出的分布式事务的规范，是基于两阶段提交协议。 XA规范主要定义了全局事务管理器（TM）和局部资源管理器（RM）之间的接口。目前主流的关系型数据库产品都是实现了XA接口。

XA之所以需要引入事务管理器，是因为在分布式系统中，从理论上讲两台机器理论上无法达到一 致的状态，需要引入一个单点进行协调。由全局事务管理器管理和协调的事务，可以跨越多个资源（数据库）和进程。

事务管理器用来保证所有的事务参与者都完成了准备工作(第一阶段)。如果事务管理器收到所有参 与者都准备好的消息，就会通知所有的事务都可以提交了（第二阶段）。MySQL 在这个XA事务中扮演的是参与者的角色，而不是事务管理器。

  • TCC模式（最终一致性）

TCC（Try-Confifirm-Cancel）的概念，最早是由 Pat Helland 于 2007 年发表的一篇名为《Life beyond Distributed Transactions:an Apostate’s Opinion》的论文提出。TCC 是服务化的两阶段编程模型，其 Try、Confifirm、Cancel 3 个方法均由业务编码实现：

  • Try 操作作为一阶段，负责资源的检查和预留；
    • Confifirm 操作作为二阶段提交操作，执行真正的业务；
  • Cancel 是预留资源的取消；

TCC事务模式相对于 XA 等传统模型如下图所示：

TCC 模式相比于 XA，解决了如下几个缺点：

  • 解决了协调者单点，由主业务方发起并完成这个业务活动。业务活动管理器可以变成多点， 引入集群。
  • 同步阻塞：引入超时机制，超时后进行补偿，并且不会锁定整个资源，将资源转换为业务逻辑形式，粒度变小。
  • 数据一致性，有了补偿机制之后，由业务活动管理器控制一致性。
  • 消息队列模式（最终一致性）

消息队列的方案最初是由 eBay 提出，基于TCC模式，消息中间件可以基于 Kafka、RocketMQ 等消息队列。此方案的核心是将分布式事务拆分成本地事务进行处理，将需要分布式处理的任务通过
消息日志的方式来异步执行。消息日志可以存储到本地文本、数据库或MQ中间件，再通过业务规则人工发起重试。

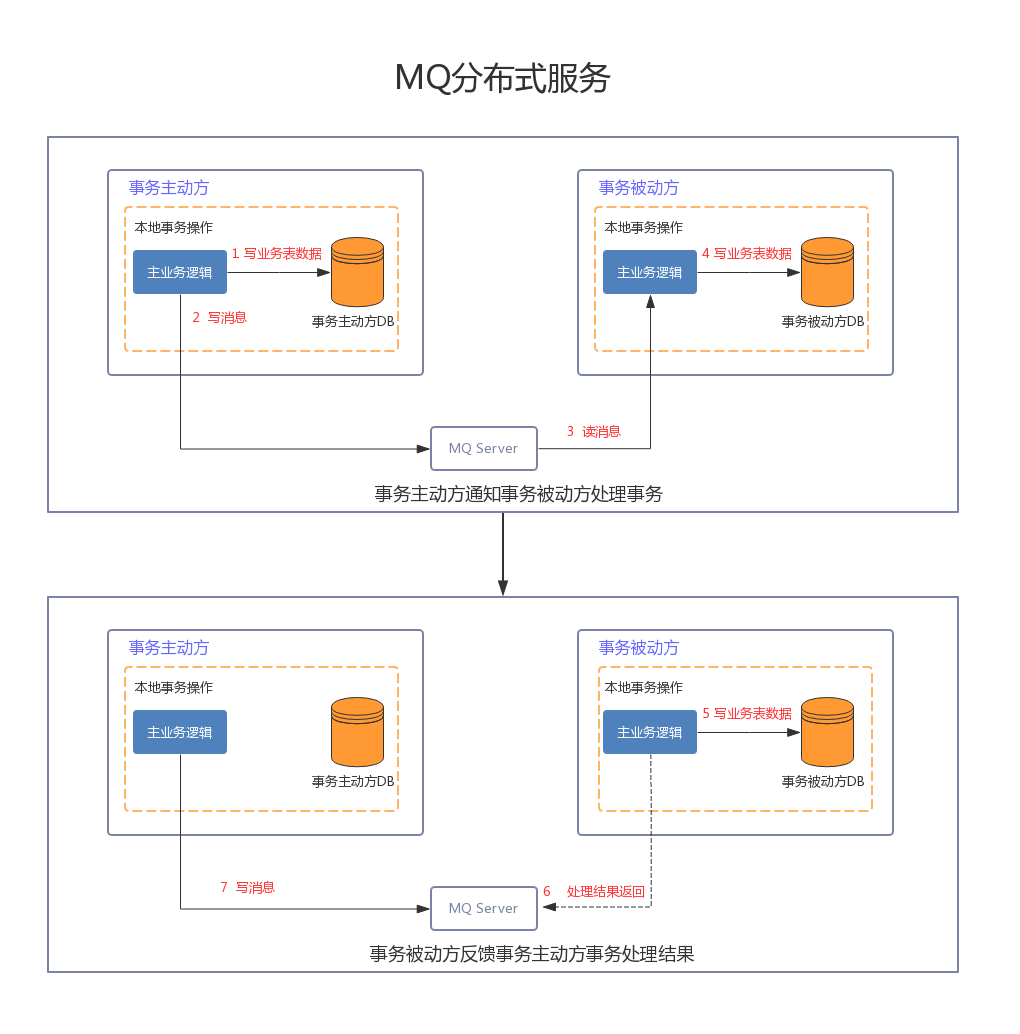

下面描述下事务的处理流程：

  • 步骤1：事务主动方处理本地事务。

事务主动方在本地事务中处理业务更新操作和MQ写消息操作。

  • 步骤 2：事务主动方通过消息中间件，通知事务被动方处理事务通知事务待消息。

事务主动方主动写消息到MQ，事务消费方接收并处理MQ中的消息。

  • 步骤 3：事务被动方通过MQ中间件，通知事务主动方事务已处理的消息，事务主动方根据反 馈结果提交或回滚事务。

为了数据的一致性，当流程中遇到错误需要重试，容错处理规则如下：

  • 当步骤 1 处理出错，事务回滚，相当于什么都没发生。
  • 当步骤 2 处理出错，由于未处理的事务消息还是保存在事务发送方，可以重试或撤销本地业 务操作。
  • 如果事务被动方消费消息异常，需要不断重试，业务处理逻辑需要保证幂等。
  • 如果是事务被动方业务上的处理失败，可以通过MQ通知事务主动方进行补偿或者事务回滚。
  • 如果多个事务被动方已经消费消息，事务主动方需要回滚事务时需要通知事务被动方回滚。
  • Saga模式（最终一致性）

Saga这个概念源于 1987 年普林斯顿大学的 Hecto 和 Kenneth 发表的一篇数据库论文Sagas ，一 个Saga事务是一个有多个短时事务组成的长时的事务。 在分布式事务场景下，我们把一个Saga分布式事务看做是一个由多个本地事务组成的事务，每个本地事务都有一个与之对应的补偿事务。在Saga事务的执行过程中，如果某一步执行出现异常，Saga事务会被终止，同时会调用对应的补偿事务完成相关的恢复操作，这样保证Saga相关的本地事务要么都是执行成功，要么通过补偿恢复成为事务执行之前的状态。（自动反向补偿机制）。
Saga 事务基本协议如下：

  • 每个 Saga 事务由一系列幂等的有序子事务(sub-transaction) Ti 组成。
    • 每个 Ti 都有对应的幂等补偿动作 Ci，补偿动作用于撤销 Ti 造成的结果。

Saga是一种补偿模式，它定义了两种补偿策略：

  • 向前恢复（forward recovery）：对应于上面第一种执行顺序，发生失败进行重试，适用于必须要成功的场景。
    • 向后恢复（backward recovery）：对应于上面提到的第二种执行顺序，发生错误后撤销掉之前所有成功的子事务，使得整个 Saga 的执行结果撤销。

Saga 的执行顺序有两种，如上图：
