系统调用

总结:

glibc

• 有个文件 syscalls.list，列着所有 glibc 的函数对应的系统调用
• 脚本 make-syscall.sh，根据上面的配置文件，将封装好的系统调用，生成一个定义了一些宏的文件
• syscall-template.S，定义了这个系统调用的调用方式。

里面对于任何一个系统调用，会调用 DO_CALL

系统调用表 sys_call_table
形成：如 64 系统在 arch/x86/entry/syscalls/syscall_64.tbl， 生成自己的 unistd_64.h。生成方式在 arch/x86/entry/syscalls/Makefile 中。 系统调用在内核中的实现函数要有一个声明。声明往往在include/linux/syscalls.h 文件中，

glibc 对系统调用的封装

我们以最常用的系统调用 open，打开一个文件为线索，看看系统调用是怎么实现的。我们仅仅会解析到从 glibc 如何调用到内核的 open，现在我们就开始在用户态进程里面调用 open 函数。
为了方便，大部分用户会选择使用中介，也就是说，调用的是 glibc 里面的 open 函数。这个函数是如何定义的呢？

int open(const char *pathname, int flags, mode_t mode)

在 glibc 的源代码中，有个文件 syscalls.list，里面列着所有 glibc 的函数对应的系统调用，就像下面这个样子：

# File_name  Caller  Syscall_name    Args    Strong_name Weak_names
open               -    open        Ci:siv    __libc_open __open open

另外，glibc 还有一个脚本 make-syscall.sh，可以根据上面的配置文件，对于每一个封装好的系统调用，生成一个文件。这个文件里面定义了一些宏，例如 #define SYSCALL_NAME open。

glibc 还有一个文件 syscall-template.S，使用上面这个宏，定义了这个系统调用的调用方式。

T_PSEUDO (SYSCALL_SYMBOL, SYSCALL_NAME, SYSCALL_NARGS)
    ret
T_PSEUDO_END (SYSCALL_SYMBOL)
#define T_PSEUDO(SYMBOL, NAME, N)        PSEUDO (SYMBOL, NAME, N)

这里的 PSEUDO 也是一个宏，它的定义如下：

#define PSEUDO(name, syscall_name, args)                      \
.text;                                      \
ENTRY (name)                                    \
DO_CALL (syscall_name, args);                         \
cmpl $-4095, %eax;                               \
jae SYSCALL_ERROR_LABEL

里面对于任何一个系统调用，会调用 DO_CALL。这也是一个宏，这个宏 32 位和 64 位的定义是不一样的。

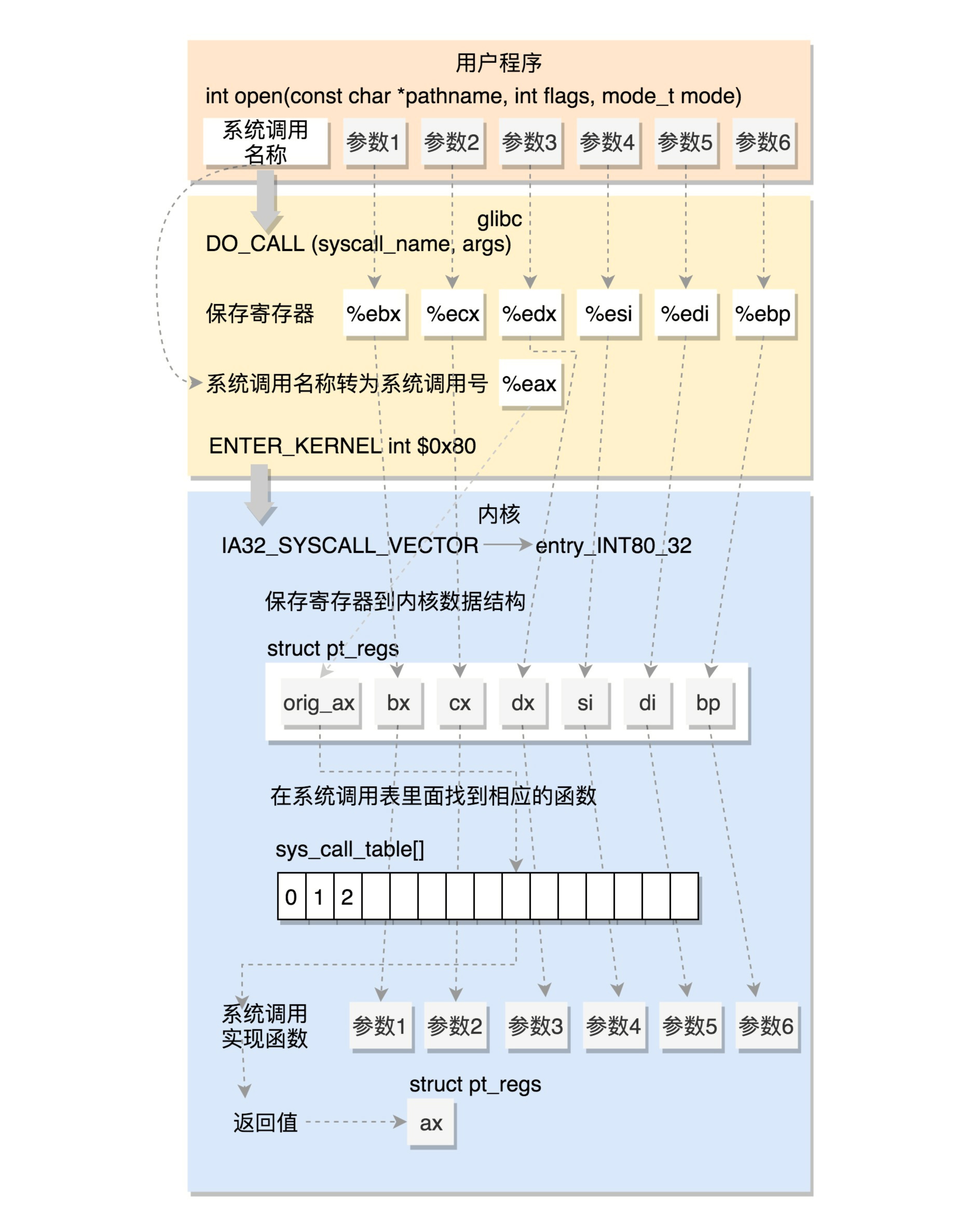

32 位系统调用过程

我们先来看 32 位的情况（i386 目录下的 sysdep.h 文件）。

/* Linux takes system call arguments in registers:
    syscall number    %eax         call-clobbered
    arg 1        %ebx         call-saved
    arg 2        %ecx         call-clobbered
    arg 3        %edx         call-clobbered
    arg 4        %esi         call-saved
    arg 5        %edi         call-saved
    arg 6        %ebp         call-saved
......
*/
#define DO_CALL(syscall_name, args)                           \
PUSHARGS_##args                               \
DOARGS_##args                                 \
movl $SYS_ify (syscall_name), %eax;                          \
ENTER_KERNEL                                  \
POPARGS_##args

这里，我们将请求参数放在寄存器里面，根据系统调用的名称，得到系统调用号，放在寄存器 eax 里面，然后执行 ENTER_KERNEL。

在 Linux 的源代码注释里面，我们可以清晰地看到，这些寄存器是如何传递系统调用号和参数的。

ENTER_KERNEL是什么呢？

# define ENTER_KERNEL int $0x80

int 就是 interrupt，也就是“中断”的意思。int $0x80就是触发一个软中断，通过它就可以陷入（trap）内核。

在内核启动的时候，还记得有一个 trap_init()，其中有这样的代码：

set_system_intr_gate(IA32_SYSCALL_VECTOR, entry_INT80_32);

这是一个软中断的陷入门。当接收到一个系统调用的时候，entry_INT80_32 就被调用了。

ENTRY(entry_INT80_32)
ASM_CLAC
pushl   %eax                    /* pt_regs->orig_ax */
SAVE_ALL pt_regs_ax=$-ENOSYS    /* save rest */
movl    %esp, %eax
call    do_syscall_32_irqs_on
.Lsyscall_32_done:
......
.Lirq_return:
    INTERRUPT_RETURN

通过 push 和 SAVE_ALL 将当前用户态的寄存器，保存在 pt_regs 结构里面。

进入内核之前，保存所有的寄存器，然后调用 do_syscall_32_irqs_on。它的实现如下：

static __always_inline void do_syscall_32_irqs_on(struct pt_regs *regs)
{
    struct thread_info *ti = current_thread_info();
    unsigned int nr = (unsigned int)regs->orig_ax;
......
    if (likely(nr < IA32_NR_syscalls)) {
        regs->ax = ia32_sys_call_table[nr](
            (unsigned int)regs->bx, (unsigned int)regs->cx,
            (unsigned int)regs->dx, (unsigned int)regs->si,
            (unsigned int)regs->di, (unsigned int)regs->bp);
    }
    syscall_return_slowpath(regs);
}

在这里，我们看到，将系统调用号从 eax 里面取出来，然后根据系统调用号，在系统调用表中找到相应的函数进行调用，并将寄存器中保存的参数取出来，作为函数参数。如果仔细比对，就能发现，这些参数所对应的寄存器，和 Linux 的注释是一样的。

根据宏定义，#define ia32_sys_call_table sys_call_table，系统调用就是放在这个表里面。

当系统调用结束之后，在 entry_INT80_32 之后，紧接着调用的是 INTERRUPT_RETURN，我们能够找到它的定义，也就是 iret。

#define INTERRUPT_RETURN                iret

iret 指令将原来用户态保存的现场恢复回来，包含代码段、指令指针寄存器等。这时候用户态进程恢复执行。

64 位系统调用过程

我们再来看 64 位的情况（x86_64 下的 sysdep.h 文件）。

/* The Linux/x86-64 kernel expects the system call parameters in
registers according to the following table:
syscall number    rax
arg 1        rdi
arg 2        rsi
arg 3        rdx
arg 4        r10
arg 5        r8
arg 6        r9
......
*/
#define DO_CALL(syscall_name, args)                          \
lea SYS_ify (syscall_name), %rax;                          \
syscall

和之前一样，还是将系统调用名称转换为系统调用号，放到寄存器 rax。这里是真正进行调用，不是用中断了，而是改用 syscall 指令了。并且，通过注释我们也可以知道，传递参数的寄存器也变了。

syscall 指令还使用了一种特殊的寄存器，我们叫特殊模块寄存器（Model Specific Registers，简称 MSR）。这种寄存器是 CPU 为了完成某些特殊控制功能为目的的寄存器，其中就有系统调用。

在系统初始化的时候，trap_init 除了初始化上面的中断模式，
这里面还会调用 cpu_init->syscall_init。这里面有这样的代码：

wrmsrl(MSR_LSTAR, (unsigned long)entry_SYSCALL_64);

rdmsr 和 wrmsr 是用来读写特殊模块寄存器的。MSR_LSTAR 就是这样一个特殊的寄存器，当 syscall 指令调用的时候，会从这个寄存器里面拿出函数地址来调用，也就是调用 entry_SYSCALL_64。

在 arch/x86/entry/entry_64.S 中定义了 entry_SYSCALL_64。

ENTRY(entry_SYSCALL_64)
/* Construct struct pt_regs on stack */
pushq   $__USER_DS                      /* pt_regs->ss */
pushq   PER_CPU_VAR(rsp_scratch)        /* pt_regs->sp */
pushq   %r11                            /* pt_regs->flags */
pushq   $__USER_CS                      /* pt_regs->cs */
pushq   %rcx                            /* pt_regs->ip */
pushq   %rax                            /* pt_regs->orig_ax */
pushq   %rdi                            /* pt_regs->di */
pushq   %rsi                            /* pt_regs->si */
pushq   %rdx                            /* pt_regs->dx */
pushq   %rcx                            /* pt_regs->cx */
pushq   $-ENOSYS                        /* pt_regs->ax */
pushq   %r8                             /* pt_regs->r8 */
pushq   %r9                             /* pt_regs->r9 */
pushq   %r10                            /* pt_regs->r10 */
pushq   %r11                            /* pt_regs->r11 */
sub     $(6*8), %rsp                    /* pt_regs->bp, bx, r12-15 not saved */
movq    PER_CPU_VAR(current_task), %r11
testl   $_TIF_WORK_SYSCALL_ENTRY|_TIF_ALLWORK_MASK, TASK_TI_flags(%r11)
jnz     entry_SYSCALL64_slow_path
......
entry_SYSCALL64_slow_path:
/* IRQs are off. */
SAVE_EXTRA_REGS
movq    %rsp, %rdi
call    do_syscall_64           /* returns with IRQs disabled */
return_from_SYSCALL_64:
    RESTORE_EXTRA_REGS
    TRACE_IRQS_IRETQ
    movq    RCX(%rsp), %rcx
    movq    RIP(%rsp), %r11
movq    R11(%rsp), %r11
......
syscall_return_via_sysret:
    /* rcx and r11 are already restored (see code above) */
    RESTORE_C_REGS_EXCEPT_RCX_R11
    movq    RSP(%rsp), %rsp
    USERGS_SYSRET64
复制代码

这里先保存了很多寄存器到 pt_regs 结构里面，例如用户态的代码段、数据段、保存参数的寄存器，然后调用 entry_SYSCALL64_slow_pat->do_syscall_64。

__visible void do_syscall_64(struct pt_regs *regs)
{
    struct thread_info *ti = current_thread_info();
    unsigned long nr = regs->orig_ax;
    ......
    if (likely((nr & __SYSCALL_MASK) < NR_syscalls)) {
        regs->ax = sys_call_table[nr & __SYSCALL_MASK](
        regs->di, regs->si, regs->dx,
        regs->r10, regs->r8, regs->r9);
    }
    syscall_return_slowpath(regs);
}
复制代码

在 do_syscall_64 里面，从 rax 里面拿出系统调用号，然后根据系统调用号，在系统调用表 sys_call_table 中找到相应的函数进行调用，并将寄存器中保存的参数取出来，作为函数参数。

如果仔细比对，你就能发现，这些参数所对应的寄存器，和 Linux 的注释又是一样的。

所以，无论是 32 位，还是 64 位，都会到系统调用表 sys_call_table 这里来。

在研究系统调用表之前，我们看 64 位的系统调用返回的时候，执行的是 USERGS_SYSRET64。定义如下：

#define USERGS_SYSRET64                \
    swapgs;                    \
    sysretq;

这里，返回用户态的指令变成了 sysretq。

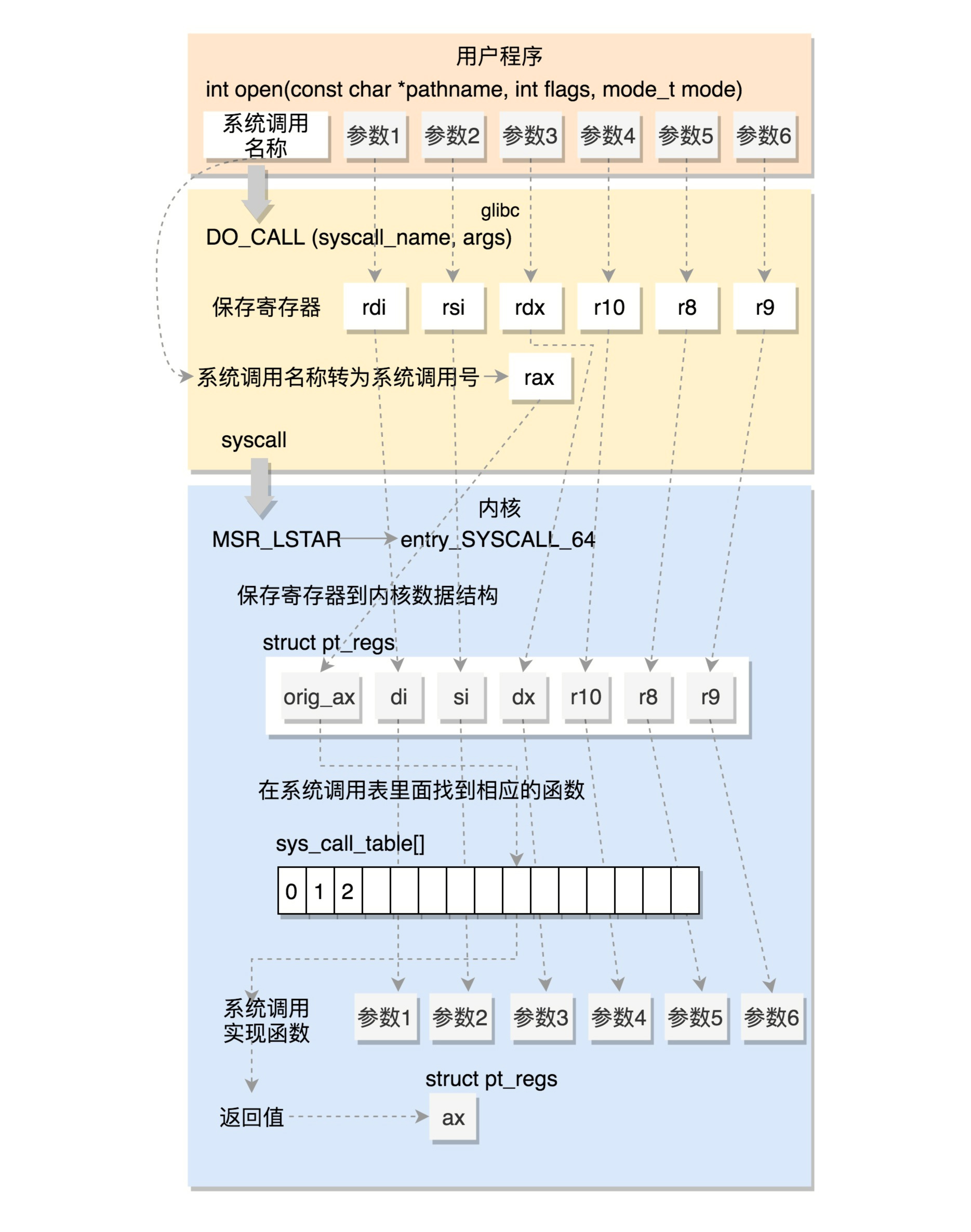

我们这里总结一下 64 位的系统调用是如何执行的。

系统调用表

前面我们重点关注了系统调用的方式，都是最终到了系统调用表，但是到底调用内核的什么函数，还没有解读。
现在我们再来看，系统调用表 sys_call_table 是怎么形成的呢？

32 位的系统调用表定义在面 arch/x86/entry/syscalls/syscall_32.tbl文件里。例如 open 是这样定义的：

5    i386    open            sys_open  compat_sys_open

64 位的系统调用定义在另一个文件 arch/x86/entry/syscalls/syscall_64.tbl里。例如 open 是这样定义的：

2    common    open            sys_open

第一列的数字是系统调用号。可以看出，32 位和 64 位的系统调用号是不一样的。第三列是系统调用的名字，第四列是系统调用在内核的实现函数。不过，它们都是以 sys_ 开头。

系统调用在内核中的实现函数要有一个声明。声明往往在include/linux/syscalls.h 文件中。例如 sys_open 是这样声明的：

asmlinkage long sys_open(const char __user *filename,
                                int flags, umode_t mode);

asmlinkage long sys_open(const char __user *filename,
int flags, umode_t mode);

真正的实现这个系统调用，一般在一个.c 文件里面，例如 sys_open 的实现在 fs/open.c 里面，但是你会发现样子很奇怪。

SYSCALL_DEFINE3(open, const char __user *, filename, int, flags, umode_t, mode)
{
        if (force_o_largefile())
                flags |= O_LARGEFILE;
        return do_sys_open(AT_FDCWD, filename, flags, mode);
}

SYSCALL_DEFINE3(open, const char __user *, filename, int, flags, umode_t, mode)
{
    if (force_o_largefile())
    flags |= O_LARGEFILE;
    return do_sys_open(AT_FDCWD, filename, flags, mode);
}

SYSCALL_DEFINE3 是一个宏系统调用最多六个参数，根据参数的数目选择宏。具体是这样定义的：

#define SYSCALL_DEFINE1(name, ...) SYSCALL_DEFINEx(1, _##name, __VA_ARGS__)
#define SYSCALL_DEFINE2(name, ...) SYSCALL_DEFINEx(2, _##name, __VA_ARGS__)
#define SYSCALL_DEFINE3(name, ...) SYSCALL_DEFINEx(3, _##name, __VA_ARGS__)
#define SYSCALL_DEFINE4(name, ...) SYSCALL_DEFINEx(4, _##name, __VA_ARGS__)
#define SYSCALL_DEFINE5(name, ...) SYSCALL_DEFINEx(5, _##name, __VA_ARGS__)
#define SYSCALL_DEFINE6(name, ...) SYSCALL_DEFINEx(6, _##name, __VA_ARGS__)
#define SYSCALL_DEFINEx(x, sname, ...)                          \
SYSCALL_METADATA(sname, x, __VA_ARGS__)                 \
__SYSCALL_DEFINEx(x, sname, __VA_ARGS__)
#define __PROTECT(...) asmlinkage_protect(__VA_ARGS__)
#define __SYSCALL_DEFINEx(x, name, ...)                                 \
asmlinkage long sys##name(__MAP(x,__SC_DECL,__VA_ARGS__))       \
__attribute__((alias(__stringify(SyS##name))));         \
static inline long SYSC##name(__MAP(x,__SC_DECL,__VA_ARGS__));  \
asmlinkage long SyS##name(__MAP(x,__SC_LONG,__VA_ARGS__));      \
asmlinkage long SyS##name(__MAP(x,__SC_LONG,__VA_ARGS__))       \
{                                                               \
    long ret = SYSC##name(__MAP(x,__SC_CAST,__VA_ARGS__));  \
    __MAP(x,__SC_TEST,__VA_ARGS__);                         \
    __PROTECT(x, ret,__MAP(x,__SC_ARGS,__VA_ARGS__));       \
    return ret;                                             \
}                                                               \
static inline long SYSC##name(__MAP(x,__SC_DECL,__VA_ARGS__)

如果我们把宏展开之后，实现如下，和声明的是一样的。

asmlinkage long sys_open(const char __user * filename, int flags, int mode)
{
    long ret;
    if (force_o_largefile())
    flags |= O_LARGEFILE;
    ret = do_sys_open(AT_FDCWD, filename, flags, mode);
    asmlinkage_protect(3, ret, filename, flags, mode);
    return ret;
}

声明和实现都好了。接下来，在编译的过程中，需要根据 syscall_32.tbl和 syscall_64.tbl生成自己的 unistd_32.h 和unistd_64.h。生成方式在 arch/x86/entry/syscalls/Makefile 中。

这里面会使用两个脚本，其中第一个脚本 arch/x86/entry/syscalls/syscallhdr.sh，会在文件中生成 #define __NR_open；第二个脚本 arch/x86/entry/syscalls/syscalltbl.sh，会在文件中生成 __SYSCALL(__NR_open, sys_open)。这样，unistd_32.h 和 unistd_64.h 是对应的系统调用号和系统调用实现函数之间的对应关系。

在文件 arch/x86/entry/syscall32.c，定义了这样一个表，里面 include 了这个头文件，从而所有的 sys 系统调用都在这个表里面了。

__visible const sys_call_ptr_t ia32_sys_call_table[__NR_syscall_compat_max+1] = {
    /*
    * Smells like a compiler bug -- it doesn't work
    * when the & below is removed.
    */
    [0 ... __NR_syscall_compat_max] = &sys_ni_syscall,
    #include <asm/syscalls_32.h>
};

同理，在文件 arch/x86/entry/syscall64.c，定义了这样一个表，里面 include 了这个头文件，这样所有的 `sys` 系统调用就都在这个表里面了。

/* System call table for x86-64. */
asmlinkage const sys_call_ptr_t sys_call_table[__NR_syscall_max+1] = {
    /*
     * Smells like a compiler bug -- it doesn't work
     * when the & below is removed.
     */
    [0 ... __NR_syscall_max] = &sys_ni_syscall,
    #include <asm/syscalls_64.h>
};
