主动调度:schedule();

典型场景：

  • 写入块设备
  • 网络设备等待一个读取

schedule 函数的调用过程:

  1. 在当前的 CPU 上，我们取出任务队列 rq。
  2. 第二步，获取下一个任务，task_struct *next 指向下一个任务，这就是继任。
  3. 第三步，当选出的继任者和前任不同，就要进行上下文切换，继任者进程正式进入运行


通过三个变量 `switch_to(prev = A, next=B, last=C)`，A 进程就明白了，我当时被切换走的时候，是切换成 B，这次切换回来，是从 C 回来的。

进程上下文切换

一是切换进程空间，也即虚拟内存；二是切换寄存器和 CPU 上下文。
**
context_switch 的实现。

  1. /*
  2. * context_switch - switch to the new MM and the new thread's register state.
  3. */
  4. static __always_inline struct rq *
  5. context_switch(struct rq *rq, struct task_struct *prev,
  6.            struct task_struct *next, struct rq_flags *rf)
  7. {
  8.     struct mm_struct *mm, *oldmm;
  9. ......
  10.     mm = next->mm;
  11.     oldmm = prev->active_mm;
  12. ......
  13.     switch_mm_irqs_off(oldmm, mm, next);
  14. ......
  15.     /* Here we just switch the register state and the stack. */
  16.     switch_to(prev, next, prev);
  17.     barrier();
  18.     return finish_task_switch(prev);
  19. }


接下来 switch_to。它就是寄存器和栈的切换，它调用到了 __switch_to_asm。这是一段汇编代码，主要用于栈的切换。
对于 32 位操作系统来讲，切换的是栈顶指针 esp。对于 64 位操作系统来讲，切换的是栈顶指针 rsp。

  1. /*
  2. * %rdi: prev task
  3. * %rsi: next task
  4. */
  5. ENTRY(__switch_to_asm)
  6. ......
  7.     /* switch stack */
  8.     movq    %rsp, TASK_threadsp(%rdi)
  9.     movq    TASK_threadsp(%rsi), %rsp
  10. ......
  11.     jmp    __switch_to
  12. END(__switch_to_asm)

最终，都返回了 __switch_to 这个函数。这个函数对于 32 位和 64 位操作系统虽然有不同的实现，但里面做的事情是差不多的。所以我这里仅仅列出 64 位操作系统做的事情。

  1. __visible __notrace_funcgraph struct task_struct *
  2. __switch_to(struct task_struct *prev_p, struct task_struct *next_p)
  3. {
  4.     struct thread_struct *prev = &prev_p->thread;
  5.     struct thread_struct *next = &next_p->thread;
  6. ......
  7.     int cpu = smp_processor_id();
  8.     struct tss_struct *tss = &per_cpu(cpu_tss, cpu);
  9. ......
  10.     load_TLS(next, cpu);
  11. ......
  12.     this_cpu_write(current_task, next_p);
  15.     /* Reload esp0 and ss1.  This changes current_thread_info(). */
  16.     load_sp0(tss, next);
  17. ......
  18.     return prev_p;
  19. }

在 x86 体系结构中，提供了一种以硬件的方式进行进程切换的模式，对于每个进程，x86 希望在内存里面维护一个 TSS（Task State Segment，任务状态段）结构。这里面有所有的寄存器。

另外，还有一个特殊的寄存器 **TR（Task Register，任务寄存器**），指向某个进程的 TSS。更改 TR 的值，将会触发硬件保存 CPU 所有寄存器的值到当前进程的 TSS 中，然后从新进程的 TSS 中读出所有寄存器值，加载到 CPU 对应的寄存器中。

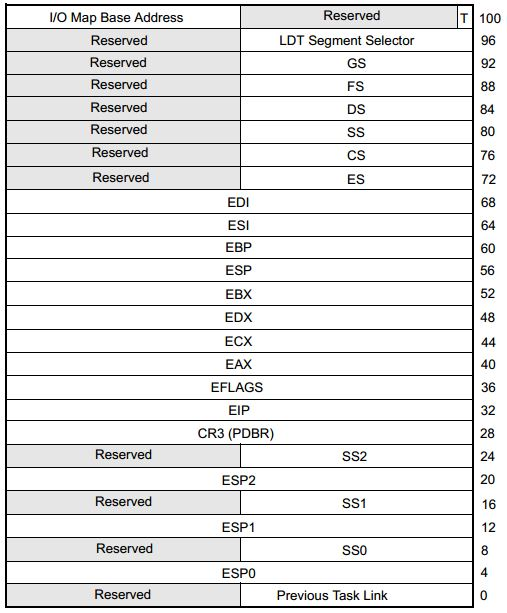

下图就是 32 位的 TSS 结构。

于是，Linux 操作系统想了一个办法。还记得在系统初始化的时候，会调用 cpu_init ，这里面会给每一个 CPU 关联一个 TSS，然后将 TR 指向这个 TSS，然后在操作系统的运行过程中，TR 就不切换了，永远指向这个 TSS。TSS 用数据结构 tss_struct 表示，在 x86_hw_tss 中可以看到和上图相应的结构。

  1. void cpu_init(void)
  2. {
  3.     int cpu = smp_processor_id();
  4.     struct task_struct *curr = current;
  5.     struct tss_struct *t = &per_cpu(cpu_tss, cpu);
  6. ......
  7. load_sp0(t, thread);
  8.     set_tss_desc(cpu, t);
  9.     load_TR_desc();
  10. ......
  11. }
  12. struct tss_struct {
  13.     /*
  14.      * The hardware state:
  15.      */
  16.     struct x86_hw_tss    x86_tss;
  17.     unsigned long        io_bitmap[IO_BITMAP_LONGS + 1];
  18. }

在 Linux 中，真的参与进程切换的寄存器很少，主要的就是栈顶寄存器。

于是，在 task_struct 里面，还有一个我们原来没有注意的成员变量 thread。这里面保留了要切换进程的时候需要修改的寄存器。

  1. /* CPU-specific state of this task: */
  2.     struct thread_struct        thread;


所谓的进程切换，就是将某个进程的 thread_struct 里面的寄存器的值，写入到 CPU 的 TR 指向的 tss_struct，对于 CPU 来讲，这就算是完成了切换。**

例如 __switch_to 中的 load_sp0，就是将下一个进程的 thread_struct 的 sp0 的值加载到 tss_struct 里面去。
**

指令指针的保存与恢复

从进程 A 切换到进程 B，用户栈要不要切换呢？当然要，其实早就已经切换了，就在切换内存空间的时候。每个进程的用户栈都是独立的，都在内存空间里面。

那内核栈呢？已经在 __switch_to 里面 切换了，也就是将 current_task 指向当前的 task_struct。里面的 void *stack 指针，指向的就是当前的内核栈。

内核栈的栈顶指针呢？在 switch_to_asm 里面已经切换了栈顶指针，并且将栈顶指针在 switch_to 加载到了 TSS 里面。

用户栈的栈顶指针呢？如果当前在内核里面的话，它当然是在内核栈顶部的 pt_regs 结构里面呀。当从内核返回用户态运行的时候，pt_regs 里面有所有当时在用户态的时候运行的上下文信息，就可以开始运行了。

指令指针寄存器，它应该指向下一条指令的，那它是如何切换的呢

这里我先明确一点，进程的调度都最终会调用到 __schedule 函数。姑且给它起个名字，就叫“进程调度第一定律”。

我们用最前面的例子仔细分析这个过程。本来一个进程 A 在用户态是要写一个文件的，写文件的操作用户态没办法完成，就要通过系统调用到达内核态。在这个切换的过程中，用户态的指令指针寄存器是保存在 pt_regs 里面的，到了内核态，就开始沿着写文件的逻辑一步一步执行，结果发现需要等待，于是就调用 __schedule 函数。

这个时候，进程 A 在内核态的指令指针是指向 schedule 了。这里请记住，A 进程的内核栈会保存这个 schedule 的调用，而且知道这是从 btrfs_wait_for_no_snapshoting_writes 这个函数里面进去的。

__schedule 里面经过上面的层层调用，到达了 context_switch 的最后三行指令（其中 barrier 语句是一个编译器指令，用于保证 switch_to 和 finish_task_switch 的执行顺序，不会因为编译阶段优化而改变，这里咱们可以忽略它）。

  1. switch_to(prev, next, prev);
  2. barrier();
  3. return finish_task_switch(prev);

当进程 A 在内核里面执行 switch_to 的时候，内核态的指令指针也是指向这一行的。但是在 switch_to 里面，将寄存器和栈都切换到成了进程 B 的，唯一没有变的就是指令指针寄存器。当 switch_to 返回的时候，指令指针寄存器指向了下一条语句 finish_task_switch。

但这个时候的 finish_task_switch 已经不是进程 A 的 finish_task_switch 了，而是进程 B 的 finish_task_switch 了。

这样合理吗？你怎么知道进程 B 当时被切换下去的时候，执行到哪里了？恢复 B 进程执行的时候一定在这里呢？这时候就要用到咱的“进程调度第一定律”了。

当年 B 进程被别人切换走的时候，也是调用 __schedule，也是调用到 switch_to，被切换成为 C 进程的，所以，B 进程当年的下一个指令也是 finish_task_switch，这就说明指令指针指到这里是没有错的。

接下来，我们要从 finish_task_switch 完毕后，返回 __schedule 的调用了。返回到哪里呢？按照函数返回的原理，当然是从内核栈里面去找，是返回到 btrfs_wait_for_no_snapshoting_writes 吗？当然不是了，因为 btrfs_wait_for_no_snapshoting_writes 是在 A 进程的内核栈里面的，它早就被切换走了，应该从 B 进程的内核栈里面找。

假设，B 就是最前面例子里面调用 tap_do_read 读网卡的进程。它当年调用 __schedule 的时候，是从 tap_do_read 这个函数调用进去的。

当然，B 进程的内核栈里面放的是 tap_do_read。于是，从 __schedule 返回之后，当然是接着 tap_do_read 运行，然后在内核运行完毕后，返回用户态。这个时候，B 进程内核栈的 pt_regs 也保存了用户态的指令指针寄存器，就接着在用户态的下一条指令开始运行就可以了。

假设，我们只有一个 CPU，从 B 切换到 C，从 C 又切换到 A。在 C 切换到 A 的时候，还是按照“进程调度第一定律”，C 进程还是会调用 __schedule 到达 switch_to，在里面切换成为 A 的内核栈，然后运行 finish_task_switch。

这个时候运行的 finish_task_switch，才是 A 进程的 finish_task_switch。运行完毕从 __schedule 返回的时候，从内核栈上才知道，当年是从 btrfs_wait_for_no_snapshoting_writes 调用进去的，因而应该返回 btrfs_wait_for_no_snapshoting_writes 继续执行，最后内核执行完毕返回用户态，同样恢复 pt_regs，恢复用户态的指令指针寄存器，从用户态接着运行。

到这里你是不是有点理解为什么 switch_to 有三个参数呢？为啥有两个 prev 呢？其实我们从定义就可以看到。

  1. #define switch_to(prev, next, last)                    \
  2. do {                                    \
  3.     prepare_switch_to(prev, next);                    \
  4.                                     \
  5.     ((last) = __switch_to_asm((prev), (next)));            \
  6. } while (0)

在上面的例子中，A 切换到 B 的时候，运行到 switch_to_asm 这一行的时候，是在 A 的内核栈上运行的，prev 是 A，next 是 B。但是，A 执行完 switch_to_asm 之后就被切换走了，当 C 再次切换到 A 的时候，运行到 switch_to_asm，是从 C 的内核栈运行的。这个时候，prev 是 C，next 是 A，但是 switch_to_asm 里面切换成为了 A 当时的内核栈。

还记得当年的场景“prev 是 A，next 是 B”，__switch_to_asm 里面 return prev 的时候，还没 return 的时候，prev 这个变量里面放的还是 C，因而它会把 C 放到返回结果中。但是，一旦 return，就会弹出 A 当时的内核栈。这个时候，prev 变量就变成了 A，next 变量就变成了 B。这就还原了当年的场景，好在返回值里面的 last 还是 C。

通过三个变量 **switch_to(prev = A, next=B, last=C)**，A 进程就明白了，我当时被切换走的时候，是切换成 B，这次切换回来，是从 C 回来的。

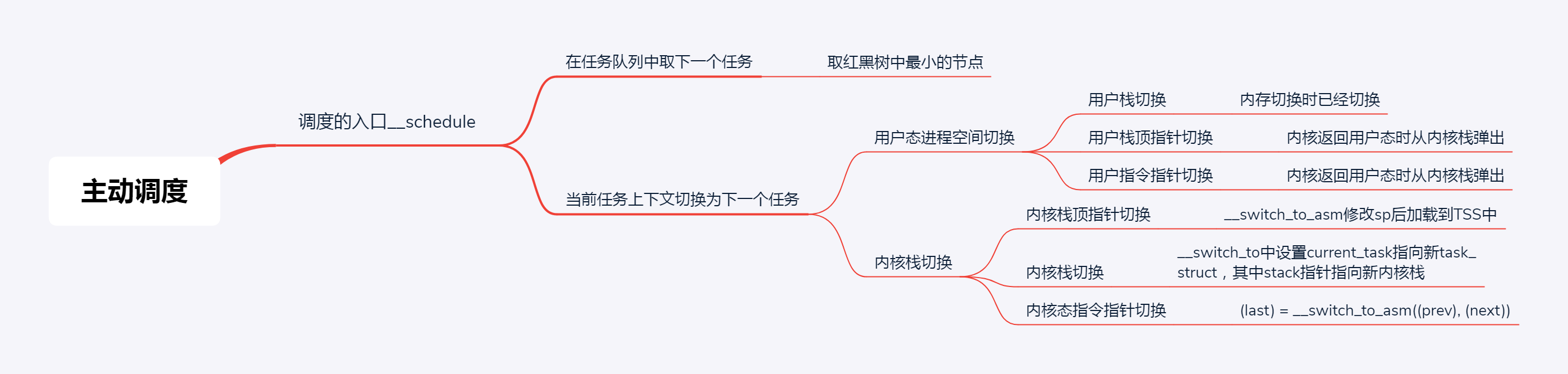

总结

这一节我们讲主动调度的过程，也即一个运行中的进程主动调用 schedule 让出 CPU。在` schedule` 里面会做两件事情，第一是选取下一个进程，第二是进行上下文切换。而上下文切换又分用户态进程空间的切换和内核态的切换。
