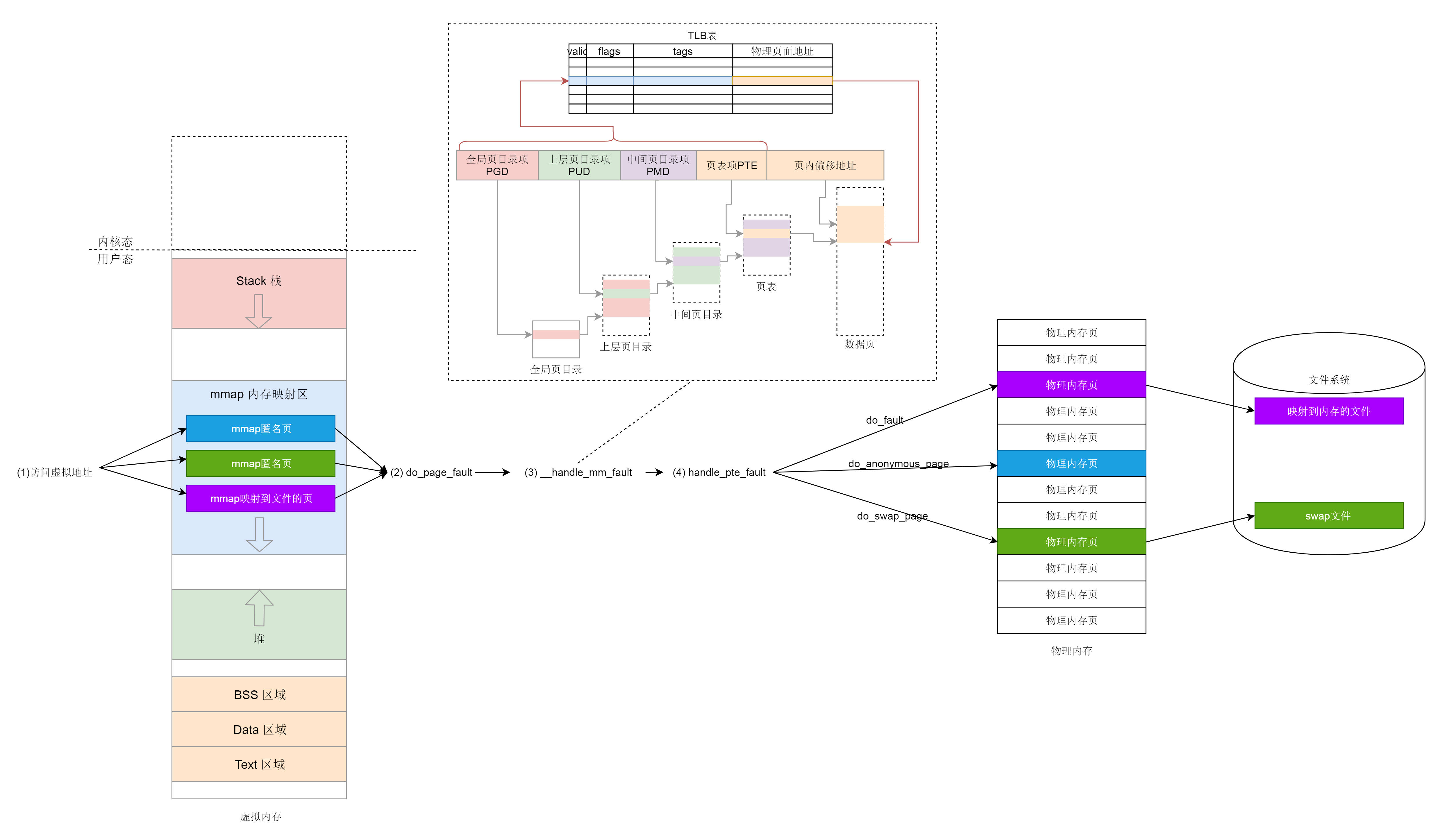

总结时刻

用户态的内存映射机制包含以下几个部分：

  • 用户态内存映射函数 mmap，包括用它来做匿名映射和文件映射。
  • 用户态的页表结构，存储位置在 mm_struct 中。
  • 在用户态访问没有映射的内存会引发缺页异常，分配物理页表、补齐页表。如果是匿名映射则分配物理内存；如果是 swap，则将 swap 文件读入；如果是文件映射，则将文件读入。


mmap 的原理

在虚拟地址空间那一节，我们知道，每一个进程都有一个列表 **vm_area_struct**，指向虚拟地址空间的不同的内存块，这个变量的名字叫mmap。

  1. struct mm_struct {
  2.     struct vm_area_struct *mmap;        /* list of VMAs */
  3. ......
  4. }
  5. struct vm_area_struct {
  6.     /*
  7.      * For areas with an address space and backing store,
  8.      * linkage into the address_space->i_mmap interval tree.
  9.      */
  10.     struct {
  11.         struct rb_node rb;
  12.         unsigned long rb_subtree_last;
  13.     } shared;
  14.     /*
  15.      * A file's MAP_PRIVATE vma can be in both i_mmap tree and anon_vma
  16.      * list, after a COW of one of the file pages.    A MAP_SHARED vma
  17.      * can only be in the i_mmap tree.  An anonymous MAP_PRIVATE, stack
  18.      * or brk vma (with NULL file) can only be in an anon_vma list.
  19.      */
  20.     struct list_head anon_vma_chain; /* Serialized by mmap_sem &
  21.                       * page_table_lock */
  22.     struct anon_vma *anon_vma;    /* Serialized by page_table_lock */
  23.     /* Function pointers to deal with this struct. */
  24.     const struct vm_operations_struct *vm_ops;
  25.     /* Information about our backing store: */
  26.     unsigned long vm_pgoff;        /* Offset (within vm_file) in PAGE_SIZE
  27.                        units */
  28.     struct file * vm_file;        /* File we map to (can be NULL). */
  29.     void * vm_private_data;        /* was vm_pte (shared mem) */

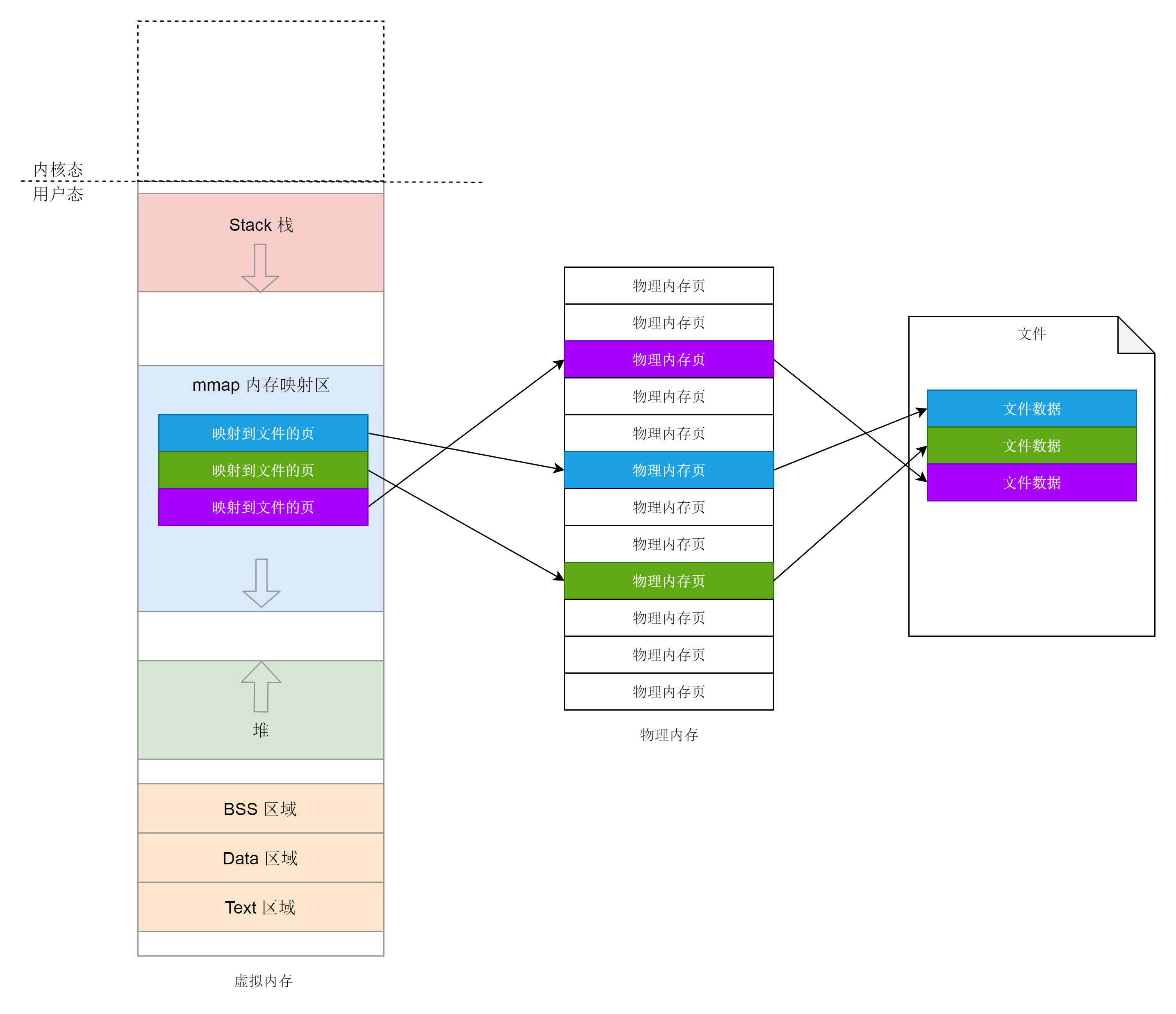

其实内存映射不仅仅是物理内存和虚拟内存之间的映射，还包括将文件中的内容映射到虚拟内存空间。这个时候，访问内存空间就能够访问到文件里面的数据。而仅有物理内存和虚拟内存的映射，是一种特殊情况。
前面咱们讲堆的时候讲过，如果我们要申请小块内存，就用 brk。brk 函数之前已经解析过了，这里就不多说了。如果申请一大块内存，就要用 mmap。对于堆的申请来讲，mmap 是映射内存空间到物理内存。

另外，如果一个进程想映射一个文件到自己的虚拟内存空间，也要通过 mmap 系统调用。这个时候 mmap 是映射内存空间到物理内存再到文件。可见 mmap 这个系统调用是核心，我们现在来看 mmap 这个系统调用。

  1. SYSCALL_DEFINE6(mmap, unsigned long, addr, unsigned long, len,
  2.                 unsigned long, prot, unsigned long, flags,
  3.                 unsigned long, fd, unsigned long, off)
  4. {
  5. ......
  6.         error = sys_mmap_pgoff(addr, len, prot, flags, fd, off >> PAGE_SHIFT);
  7. ......
  8. }
  9. SYSCALL_DEFINE6(mmap_pgoff, unsigned long, addr, unsigned long, len,
  10.         unsigned long, prot, unsigned long, flags,
  11.         unsigned long, fd, unsigned long, pgoff)
  12. {
  13.     struct file *file = NULL;
  14. ......
  15.     file = fget(fd);
  16. ......
  17.     retval = vm_mmap_pgoff(file, addr, len, prot, flags, pgoff);
  18.     return retval;
  19. }

如果要映射到文件，fd 会传进来一个文件描述符，并且 mmap_pgoff 里面通过 fget 函数，根据文件描述符获得 struct file。struct file 表示打开的一个文件。
接下来的调用链是 vm_mmap_pgoff->do_mmap_pgoff->do_mmap。这里面主要干了两件事情：

  • 调用 get_unmapped_area 找到一个没有映射的区域；
  • 调用 mmap_region 映射这个区域。

我们先来看 get_unmapped_area 函数。

  1. unsigned long
  2. get_unmapped_area(struct file *file, unsigned long addr, unsigned long len,
  3.         unsigned long pgoff, unsigned long flags)
  4. {
  5.     unsigned long (*get_area)(struct file *, unsigned long,
  6.                   unsigned long, unsigned long, unsigned long);
  7. ......
  8.     get_area = current->mm->get_unmapped_area;
  9.     if (file) {
  10.         if (file->f_op->get_unmapped_area)
  11.             get_area = file->f_op->get_unmapped_area;
  12.     }
  13. ......
  14. }

这里面如果是匿名映射，则调用 mm_struct 里面的 get_unmapped_area 函数。这个函数其实是 arch_get_unmapped_area。它会调用 find_vma_prev，在表示虚拟内存区域的 vm_area_struct 红黑树上找到相应的位置。之所以叫 prev，是说这个时候虚拟内存区域还没有建立，找到前一个 vm_area_struct。

如果不是匿名映射，而是映射到一个文件，这样在 Linux 里面，每个打开的文件都有一个 struct file 结构，里面有一个 file_operations，用来表示和这个文件相关的操作。如果是我们熟知的 ext4 文件系统，调用的是 thp_get_unmapped_area。如果我们仔细看这个函数，最终还是调用 mm_struct 里面的 get_unmapped_area 函数。殊途同归。

  1. const struct file_operations ext4_file_operations = {
  2. ......
  3.         .mmap           = ext4_file_mmap
  4.         .get_unmapped_area = thp_get_unmapped_area,
  5. };
  6. unsigned long __thp_get_unmapped_area(struct file *filp, unsigned long len,
  7.                 loff_t off, unsigned long flags, unsigned long size)
  8. {
  9.         unsigned long addr;
  10.         loff_t off_end = off + len;
  11.         loff_t off_align = round_up(off, size);
  12.         unsigned long len_pad;
  13.         len_pad = len + size;
  14. ......
  15.         addr = current->mm->get_unmapped_area(filp, 0, len_pad,
  16.                                               off >> PAGE_SHIFT, flags);
  17.         addr += (off - addr) & (size - 1);
  18.         return addr;
  19. }

我们再来看 mmap_region，看它如何映射这个虚拟内存区域。

  1. unsigned long mmap_region(struct file *file, unsigned long addr,
  2.         unsigned long len, vm_flags_t vm_flags, unsigned long pgoff,
  3.         struct list_head *uf)
  4. {
  5.     struct mm_struct *mm = current->mm;
  6.     struct vm_area_struct *vma, *prev;
  7.     struct rb_node **rb_link, *rb_parent;
  8.     /*
  9.      * Can we just expand an old mapping?
  10.      */
  11.     vma = vma_merge(mm, prev, addr, addr + len, vm_flags,
  12.             NULL, file, pgoff, NULL, NULL_VM_UFFD_CTX);
  13.     if (vma)
  14.         goto out;
  15.     /*
  16.      * Determine the object being mapped and call the appropriate
  17.      * specific mapper. the address has already been validated, but
  18.      * not unmapped, but the maps are removed from the list.
  19.      */
  20.     vma = kmem_cache_zalloc(vm_area_cachep, GFP_KERNEL);
  21.     if (!vma) {
  22.         error = -ENOMEM;
  23.         goto unacct_error;
  24.     }
  25.     vma->vm_mm = mm;
  26.     vma->vm_start = addr;
  27.     vma->vm_end = addr + len;
  28.     vma->vm_flags = vm_flags;
  29.     vma->vm_page_prot = vm_get_page_prot(vm_flags);
  30.     vma->vm_pgoff = pgoff;
  31.     INIT_LIST_HEAD(&vma->anon_vma_chain);
  32.     if (file) {
  33.         vma->vm_file = get_file(file);
  34.         error = call_mmap(file, vma);
  35.         addr = vma->vm_start;
  36.         vm_flags = vma->vm_flags;
  37.     }
  38. ......
  39.     vma_link(mm, vma, prev, rb_link, rb_parent);
  40.     return addr;
  41. .....

还记得咱们刚找到了虚拟内存区域的前一个 vm_area_struct，我们首先要看，是否能够基于它进行扩展，也即调用 vma_merge，和前一个 vm_area_struct 合并到一起。

如果不能，就需要调用 kmem_cache_zalloc，在 Slub 里面创建一个新的 vm_area_struct 对象，设置起始和结束位置，将它加入队列。如果是映射到文件，则设置 vm_file 为目标文件，调用 call_mmap。其实就是调用 file_operations 的 mmap 函数。对于 ext4 文件系统，调用的是 ext4_file_mmap。从这个函数的参数可以看出，这一刻文件和内存开始发生关系了。这里我们将 vm_area_struct 的内存操作设置为文件系统操作，也就是说，读写内存其实就是读写文件系统。

  1. static inline int call_mmap(struct file *file, struct vm_area_struct *vma)
  2. {
  3.     return file->f_op->mmap(file, vma);
  4. }
  5. static int ext4_file_mmap(struct file *file, struct vm_area_struct *vma)
  6. {
  7. ......
  8.       vma->vm_ops = &ext4_file_vm_ops;
  9. ......
  10. }

我们再回到 mmap_region 函数。最终，vma_link 函数将新创建的 vm_area_struct 挂在了 mm_struct 里面的红黑树上。

这个时候，从内存到文件的映射关系，至少要在逻辑层面建立起来。那从文件到内存的映射关系呢？vma_link 还做了另外一件事情，就是 __vma_link_file。这个东西要用于建立这层映射关系。
对于打开的文件，会有一个结构 struct file 来表示。它有个成员指向 struct address_space 结构，这里面有棵变量名为 i_mmap 的红黑树，vm_area_struct 就挂在这棵树上。

  1. struct address_space {
  2.     struct inode        *host;        /* owner: inode, block_device */
  3. ......
  4.     struct rb_root        i_mmap;        /* tree of private and shared mappings */
  5. ......
  6.     const struct address_space_operations *a_ops;    /* methods */
  7. ......
  8. }
  9. static void __vma_link_file(struct vm_area_struct *vma)
  10. {
  11.     struct file *file;
  12.     file = vma->vm_file;
  13.     if (file) {
  14.         struct address_space *mapping = file->f_mapping;
  15.         vma_interval_tree_insert(vma, &mapping->i_mmap);
  16.     }

到这里，内存映射的内容要告一段落了。你可能会困惑，好像还没和物理内存发生任何关系，还是在虚拟内存里面折腾呀？

对的，因为到目前为止，我们还没有开始真正访问内存呀！这个时候，内存管理并不直接分配物理内存，因为物理内存相对于虚拟地址空间太宝贵了，只有等你真正用的那一刻才会开始分配。

用户态缺页异常

一旦开始访问虚拟内存的某个地址，如果我们发现，并没有对应的物理页，那就触发缺页中断，调用 do_page_fault。

  1. dotraplinkage void notrace
  2. do_page_fault(struct pt_regs *regs, unsigned long error_code)
  3. {
  4.     unsigned long address = read_cr2(); /* Get the faulting address */
  5. ......
  6.     __do_page_fault(regs, error_code, address);
  7. ......
  8. }
  9. /*
  10.  * This routine handles page faults.  It determines the address,
  11.  * and the problem, and then passes it off to one of the appropriate
  12.  * routines.
  13.  */
  14. static noinline void
  15. __do_page_fault(struct pt_regs *regs, unsigned long error_code,
  16.         unsigned long address)
  17. {
  18.     struct vm_area_struct *vma;
  19.     struct task_struct *tsk;
  20.     struct mm_struct *mm;
  21.     tsk = current;
  22.     mm = tsk->mm;
  23.     if (unlikely(fault_in_kernel_space(address))) {
  24.         if (vmalloc_fault(address) >= 0)
  25.             return;
  26.     }
  27. ......
  28.     vma = find_vma(mm, address);
  29. ......
  30.     fault = handle_mm_fault(vma, address, flags);
  31. ......

在 __do_page_fault 里面，先要判断缺页中断是否发生在内核。如果发生在内核则调用 vmalloc_fault，这就和咱们前面学过的虚拟内存的布局对应上了。在内核里面，vmalloc 区域需要内核页表映射到物理页。咱们这里把内核的这部分放放，接着看用户空间的部分。

接下来在用户空间里面，找到你访问的那个地址所在的区域 vm_area_struct，然后调用 handle_mm_fault 来映射这个区域。

  1. static int __handle_mm_fault(struct vm_area_struct *vma, unsigned long address,
  2.         unsigned int flags)
  3. {
  4.     struct vm_fault vmf = {
  5.         .vma = vma,
  6.         .address = address & PAGE_MASK,
  7.         .flags = flags,
  8.         .pgoff = linear_page_index(vma, address),
  9.         .gfp_mask = __get_fault_gfp_mask(vma),
  10.     };
  11.     struct mm_struct *mm = vma->vm_mm;
  12.     pgd_t *pgd;
  13.     p4d_t *p4d;
  14.     int ret;
  15.     pgd = pgd_offset(mm, address);
  16.     p4d = p4d_alloc(mm, pgd, address);
  17. ......
  18.     vmf.pud = pud_alloc(mm, p4d, address);
  19. ......
  20.     vmf.pmd = pmd_alloc(mm, vmf.pud, address);
  21. ......
  22.     return handle_pte_fault(&vmf);
  23. }

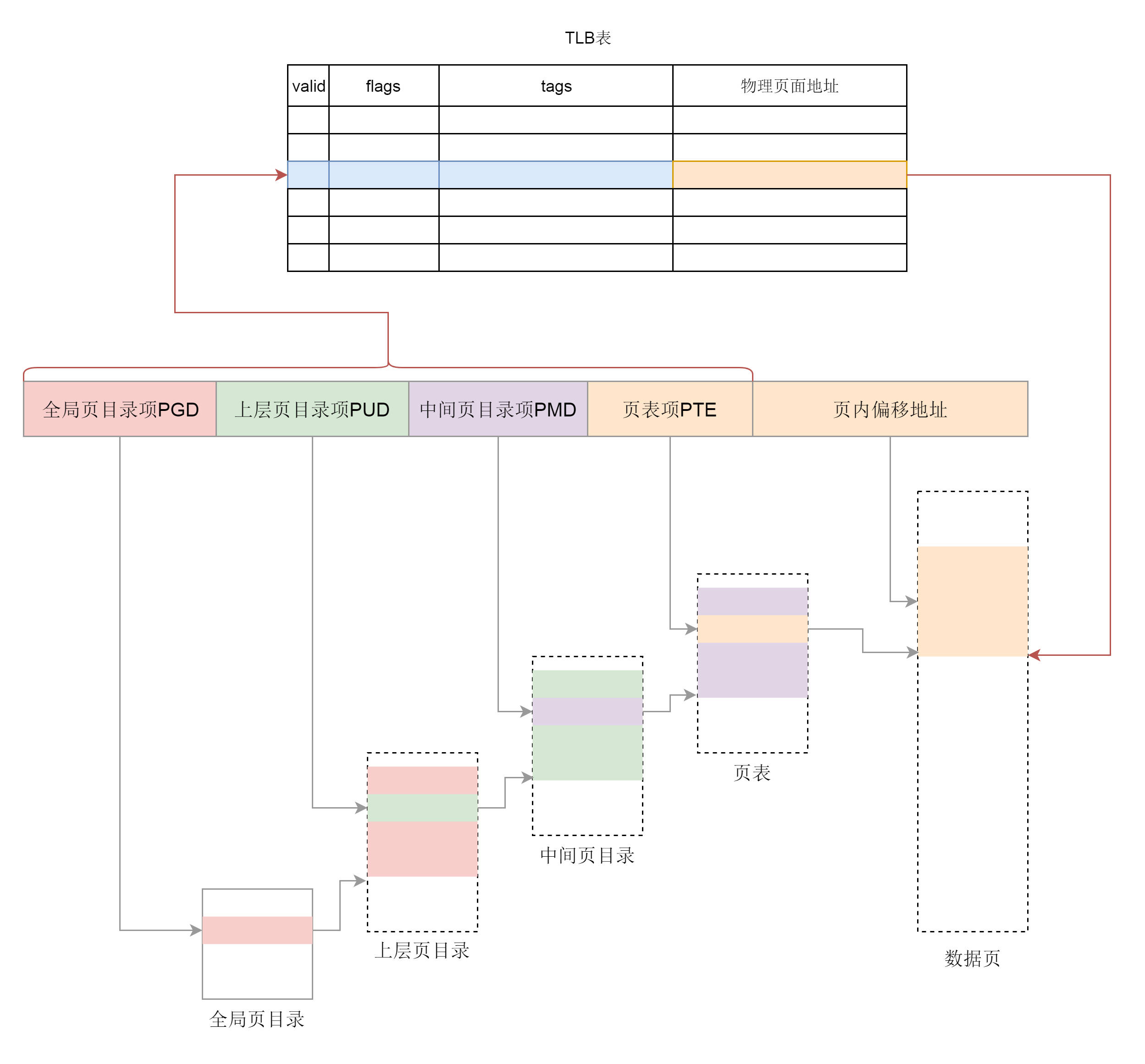

到这里，终于看到了我们熟悉的 PGD、P4G、PUD、PMD、PTE，这就是前面讲页表的时候，讲述的四级页表的概念，因为暂且不考虑五级页表，我们暂时忽略 P4G。
pgd_t 用于全局页目录项，pud_t 用于上层页目录项，pmd_t 用于中间页目录项，pte_t 用于直接页表项。
每个进程都有独立的地址空间，为了这个进程独立完成映射，每个进程都有独立的进程页表，这个页表的最顶级的 pgd 存放在 task_struct 中的 mm_struct 的 pgd 变量里面。

在一个进程新创建的时候，会调用 fork，对于内存的部分会调用 copy_mm，里面调用 dup_mm。

  1. /*
  2.  * Allocate a new mm structure and copy contents from the
  3.  * mm structure of the passed in task structure.
  4.  */
  5. static struct mm_struct *dup_mm(struct task_struct *tsk)
  6. {
  7.     struct mm_struct *mm, *oldmm = current->mm;
  8.     mm = allocate_mm();
  9.     memcpy(mm, oldmm, sizeof(*mm));
  10.     if (!mm_init(mm, tsk, mm->user_ns))
  11.         goto fail_nomem;
  12.     err = dup_mmap(mm, oldmm);
  13.     return mm;
  14. }

在这里，除了创建一个新的 mm_struct，并且通过 memcpy 将它和父进程的弄成一模一样之外，我们还需要调用 mm_init 进行初始化。接下来，mm_init 调用 mm_alloc_pgd，分配全局页目录项，赋值给 mm_struct 的 pdg 成员变量。

  1. static inline int mm_alloc_pgd(struct mm_struct *mm)
  2. {
  3.     mm->pgd = pgd_alloc(mm);
  4.     return 0;
  5. }

pgd_alloc 里面除了分配 PDG 之外，还做了很重要的一个事情，就是调用 pgd_ctor。

  1. static void pgd_ctor(struct mm_struct *mm, pgd_t *pgd)
  2. {
  3.     /* If the pgd points to a shared pagetable level (either the
  4.        ptes in non-PAE, or shared PMD in PAE), then just copy the
  5.        references from swapper_pg_dir. */
  6.     if (CONFIG_PGTABLE_LEVELS == 2 ||
  7.         (CONFIG_PGTABLE_LEVELS == 3 && SHARED_KERNEL_PMD) ||
  8.         CONFIG_PGTABLE_LEVELS >= 4) {
  9.         clone_pgd_range(pgd + KERNEL_PGD_BOUNDARY,
  10.                 swapper_pg_dir + KERNEL_PGD_BOUNDARY,
  11.                 KERNEL_PGD_PTRS);
  12.     }
  13. ......
  14. }

pgd_ctor 干了什么事情呢？我们注意看里面的注释，它拷贝了对于 swapper_pg_dir 的引用。swapper_pg_dir 是内核页表的最顶级的全局页目录。

一个进程的虚拟地址空间包含用户态和内核态两部分。为了从虚拟地址空间映射到物理页面，页表也分为用户地址空间的页表和内核页表，这就和上面遇到的 vmalloc 有关系了。在内核里面，映射靠内核页表，这里内核页表会拷贝一份到进程的页表。至于 swapper_pg_dir 是什么，怎么初始化的，怎么工作的，我们还是先放一放，放到下一节统一讨论。

至此，一个进程 fork 完毕之后，有了内核页表，有了自己顶级的 pgd，但是对于用户地址空间来讲，还完全没有映射过。这需要等到这个进程在某个 CPU 上运行，并且对内存访问的那一刻了。

当这个进程被调度到某个 CPU 上运行的时候，咱们在调度那一节讲过，要调用 context_switch 进行上下文切换。对于内存方面的切换会调用 switch_mm_irqs_off，这里面会调用 load_new_mm_cr3。

cr3 是 CPU 的一个寄存器，它会指向当前进程的顶级 pgd。如果 CPU 的指令要访问进程的虚拟内存，它就会自动从 cr3 里面得到 pgd 在物理内存的地址，然后根据里面的页表解析虚拟内存的地址为物理内存，从而访问真正的物理内存上的数据。

这里需要注意两点。第一点，cr3 里面存放当前进程的顶级 pgd，这个是硬件的要求。cr3 里面需要存放 pgd 在物理内存的地址，不能是虚拟地址。因而 load_new_mm_cr3 里面会使用 __pa，将 mm_struct 里面的成员变量 pdg（mm_struct 里面存的都是虚拟地址）变为物理地址，才能加载到 cr3 里面去。

第二点，用户进程在运行的过程中，访问虚拟内存中的数据，会被 cr3 里面指向的页表转换为物理地址后，才在物理内存中访问数据，这个过程都是在用户态运行的，地址转换的过程无需进入内核态。

只有访问虚拟内存的时候，发现没有映射多物理内存，页表也没有创建过，才触发缺页异常。进入内核调用 do_page_fault，一直调用到 handle_mm_fault，这才有了上面解析到这个函数的时候，我们看到的代码。既然原来没有创建过页表，那只好补上这一课。于是，handle_mm_fault 调用 pud_alloc 和 pmd_alloc，来创建相应的页目录项，最后调用 handle_pte_fault 来创建页表项。

绕了一大圈，终于将页表整个机制的各个部分串了起来。但是咱们的故事还没讲完，物理的内存还没找到。我们还得接着分析 handle_pte_fault 的实现。

static int handle_pte_fault(struct vm_fault *vmf)
{
    pte_t entry;
......
    vmf->pte = pte_offset_map(vmf->pmd, vmf->address);
    vmf->orig_pte = *vmf->pte;
......
    if (!vmf->pte) {
        if (vma_is_anonymous(vmf->vma))
            return do_anonymous_page(vmf);
        else
            return do_fault(vmf);
    }
    if (!pte_present(vmf->orig_pte))
        return do_swap_page(vmf);
......
}

这里面总的来说分了三种情况。如果 PTE，也就是页表项，从来没有出现过，那就是新映射的页。如果是匿名页，就是第一种情况，应该映射到一个物理内存页，在这里调用的是 do_anonymous_page。如果是映射到文件，调用的就是 do_fault，这是第二种情况。如果 PTE 原来出现过，说明原来页面在物理内存中，后来换出到硬盘了，现在应该换回来，调用的是 do_swap_page。

我们来看第一种情况，do_anonymous_page。对于匿名页的映射，我们需要先通过 pte_alloc 分配一个页表项，然后通过 alloc_zeroed_user_highpage_movable 分配一个页。之后它会调用 alloc_pages_vma，并最终调用 __alloc_pages_nodemask。

这个函数你还记得吗？就是咱们伙伴系统的核心函数，专门用来分配物理页面的。do_anonymous_page 接下来要调用 mk_pte，将页表项指向新分配的物理页，set_pte_at 会将页表项塞到页表里面。

static int do_anonymous_page(struct vm_fault *vmf)
{
    struct vm_area_struct *vma = vmf->vma;
    struct mem_cgroup *memcg;
    struct page *page;
    int ret = 0;
    pte_t entry;
......
    if (pte_alloc(vma->vm_mm, vmf->pmd, vmf->address))
        return VM_FAULT_OOM;
......
    page = alloc_zeroed_user_highpage_movable(vma, vmf->address);
......
    entry = mk_pte(page, vma->vm_page_prot);
    if (vma->vm_flags & VM_WRITE)
        entry = pte_mkwrite(pte_mkdirty(entry));
    vmf->pte = pte_offset_map_lock(vma->vm_mm, vmf->pmd, vmf->address,
            &vmf->ptl);
......
    set_pte_at(vma->vm_mm, vmf->address, vmf->pte, entry);
......
}

第二种情况映射到文件 do_fault，最终我们会调用 __do_fault。

static int __do_fault(struct vm_fault *vmf)
{
    struct vm_area_struct *vma = vmf->vma;
    int ret;
......
    ret = vma->vm_ops->fault(vmf);
......
    return ret;
}

这里调用了 struct vm_operations_struct vm_ops 的 fault 函数。还记得咱们上面用 mmap 映射文件的时候，对于 ext4 文件系统，vm_ops 指向了 ext4_file_vm_ops，也就是调用了 ext4_filemap_fault。

static const struct vm_operations_struct ext4_file_vm_ops = {
    .fault        = ext4_filemap_fault,
    .map_pages    = filemap_map_pages,
    .page_mkwrite   = ext4_page_mkwrite,
};
int ext4_filemap_fault(struct vm_fault *vmf)
{
    struct inode *inode = file_inode(vmf->vma->vm_file);
......
    err = filemap_fault(vmf);
......
    return err;
}

ext4_filemap_fault 里面的逻辑我们很容易就能读懂。vm_file 就是咱们当时 mmap 的时候映射的那个文件，然后我们需要调用 filemap_fault。对于文件映射来说，一般这个文件会在物理内存里面有页面作为它的缓存，find_get_page 就是找那个页。如果找到了，就调用 do_async_mmap_readahead，预读一些数据到内存里面；如果没有，就跳到 no_cached_page。

int filemap_fault(struct vm_fault *vmf)
{
    int error;
    struct file *file = vmf->vma->vm_file;
    struct address_space *mapping = file->f_mapping;
    struct inode *inode = mapping->host;
    pgoff_t offset = vmf->pgoff;
    struct page *page;
    int ret = 0;
......
    page = find_get_page(mapping, offset);
    if (likely(page) && !(vmf->flags & FAULT_FLAG_TRIED)) {
        do_async_mmap_readahead(vmf->vma, ra, file, page, offset);
    } else if (!page) {
        goto no_cached_page;
    }
......
    vmf->page = page;
    return ret | VM_FAULT_LOCKED;
no_cached_page:
    error = page_cache_read(file, offset, vmf->gfp_mask);
......
}

如果没有物理内存中的缓存页，那我们就调用 page_cache_read。在这里显示分配一个缓存页，将这一页加到 lru 表里面，然后在 address_space 中调用 address_space_operations 的 readpage 函数，将文件内容读到内存中。address_space 的作用咱们上面也介绍过了。

static int page_cache_read(struct file *file, pgoff_t offset, gfp_t gfp_mask)
{
    struct address_space *mapping = file->f_mapping;
    struct page *page;
......
    page = __page_cache_alloc(gfp_mask|__GFP_COLD);
......
    ret = add_to_page_cache_lru(page, mapping, offset, gfp_mask & GFP_KERNEL);
......
    ret = mapping->a_ops->readpage(file, page);
......
}

struct address_space_operations 对于 ext4 文件系统的定义如下所示。这么说来，上面的 readpage 调用的其实是 ext4_readpage。因为我们还没讲到文件系统，这里我们不详细介绍 ext4_readpage 具体干了什么。你只要知道，最后会调用 ext4_read_inline_page，这里面有部分逻辑和内存映射有关就行了。

static const struct address_space_operations ext4_aops = {
    .readpage        = ext4_readpage,
    .readpages        = ext4_readpages,
......
};
static int ext4_read_inline_page(struct inode *inode, struct page *page)
{
    void *kaddr;
......
    kaddr = kmap_atomic(page);
    ret = ext4_read_inline_data(inode, kaddr, len, &iloc);
    flush_dcache_page(page);
    kunmap_atomic(kaddr);
......
}

在 ext4_read_inline_page 函数里，我们需要先调用 kmap_atomic，将物理内存映射到内核的虚拟地址空间，得到内核中的地址 kaddr。 我们在前面提到过 kmap_atomic，它是用来做临时内核映射的。本来把物理内存映射到用户虚拟地址空间，不需要在内核里面映射一把。但是，现在因为要从文件里面读取数据并写入这个物理页面，又不能使用物理地址，我们只能使用虚拟地址，这就需要在内核里面临时映射一把。临时映射后，ext4_read_inline_data 读取文件到这个虚拟地址。读取完毕后，我们取消这个临时映射 kunmap_atomic 就行了。

至于 kmap_atomic 的具体实现，我们还是放到内核映射部分再讲。

我们再来看第三种情况，do_swap_page。之前我们讲过物理内存管理，你这里可以回忆一下。如果长时间不用，就要换出到硬盘，也就是 swap，现在这部分数据又要访问了，我们还得想办法再次读到内存中来。

int do_swap_page(struct vm_fault *vmf)
{
    struct vm_area_struct *vma = vmf->vma;
    struct page *page, *swapcache;
    struct mem_cgroup *memcg;
    swp_entry_t entry;
    pte_t pte;
......
    entry = pte_to_swp_entry(vmf->orig_pte);
......
    page = lookup_swap_cache(entry);
    if (!page) {
        page = swapin_readahead(entry, GFP_HIGHUSER_MOVABLE, vma,
                    vmf->address);
......
    }
......
    swapcache = page;
......
    pte = mk_pte(page, vma->vm_page_prot);
......
    set_pte_at(vma->vm_mm, vmf->address, vmf->pte, pte);
    vmf->orig_pte = pte;
......
    swap_free(entry);
......
}

do_swap_page 函数会先查找 swap 文件有没有缓存页。如果没有，就调用 swapin_readahead，将 swap 文件读到内存中来，形成内存页，并通过 mk_pte 生成页表项。set_pte_at 将页表项插入页表，swap_free 将 swap 文件清理。因为重新加载回内存了，不再需要 swap 文件了。

swapin_readahead 会最终调用 swap_readpage，在这里，我们看到了熟悉的 readpage 函数，也就是说读取普通文件和读取 swap 文件，过程是一样的，同样需要用 kmap_atomic 做临时映射。

int swap_readpage(struct page *page, bool do_poll)
{
    struct bio *bio;
    int ret = 0;
    struct swap_info_struct *sis = page_swap_info(page);
    blk_qc_t qc;
    struct block_device *bdev;
......
    if (sis->flags & SWP_FILE) {
        struct file *swap_file = sis->swap_file;
        struct address_space *mapping = swap_file->f_mapping;
        ret = mapping->a_ops->readpage(swap_file, page);
        return ret;
    }
......
}

通过上面复杂的过程，用户态缺页异常处理完毕了。物理内存中有了页面，页表也建立好了映射。接下来，用户程序在虚拟内存空间里面，可以通过虚拟地址顺利经过页表映射的访问物理页面上的数据了。
为了加快映射速度，我们不需要每次从虚拟地址到物理地址的转换都走一遍页表。
页表一般都很大，只能存放在内存中。操作系统每次访问内存都要折腾两步，先通过查询页表得到物理地址，然后访问该物理地址读取指令、数据。

为了提高映射速度，我们引入了TLB（Translation Lookaside Buffer），我们经常称为快表，专门用来做地址映射的硬件设备。它不在内存中，可存储的数据比较少，但是比内存要快。所以，我们可以想象，TLB 就是页表的 Cache，其中存储了当前最可能被访问到的页表项，其内容是部分页表项的一个副本。

有了 TLB 之后，地址映射的过程就像图中画的。我们先查块表，块表中有映射关系，然后直接转换为物理地址。如果在 TLB 查不到映射关系时，才会到内存中查询页表。
