上一节我们讲的 qemu 启动时候的命令。
qemu-system-x86_64 -enable-kvm -name ubuntutest -m 2048 -hda ubuntutest.qcow2 -vnc :19 -net nic,model=virtio -nettap,ifname=tap0,script=no,downscript=no复制代码
接下来，我们在这里下载qemu 的代码。qemu 的 main 函数在 vl.c 下面。这是一个非常非常长的函数，我们来慢慢地解析它。
1. 初始化所有的 Module
第一步，初始化所有的 Module，调用下面的函数。
module_call_init(MODULE_INIT_QOM);复制代码
上一节我们讲过，qemu 作为中间人其实挺累的，对上面的虚拟机需要模拟各种各样的外部设备。当虚拟机真的要使用物理资源的时候，对下面的物理机上的资源要进行请求，所以它的工作模式有点儿类似操作系统对接驱动。驱动要符合一定的格式，才能算操作系统的一个模块。同理，qemu 为了模拟各种各样的设备，也需要管理各种各样的模块，这些模块也需要符合一定的格式。
定义一个 qemu 模块会调用 type_init。例如，kvm 的模块要在 accel/kvm/kvm-all.c 文件里面实现。在这个文件里面，有一行下面的代码：
type_init(kvm_type_init);#define type_init(function) module_init(function, MODULE_INIT_QOM)#define module_init(function, type) \static void __attribute__((constructor)) do_qemu_init_ ## function(void) \{ \register_module_init(function, type); \}void register_module_init(void (*fn)(void), module_init_type type){ModuleEntry *e;ModuleTypeList *l;e = g_malloc0(sizeof(*e));e->init = fn;e->type = type;l = find_type(type);QTAILQ_INSERT_TAIL(l, e, node);}复制代码
从代码里面的定义我们可以看出来，type_init 后面的参数是一个函数，调用 type_init 就相当于调用 module_init，在这里函数就是 kvm_type_init，类型就是 MODULE_INIT_QOM。是不是感觉和驱动有点儿像？
module_init 最终要调用 register_module_init。属于 MODULE_INIT_QOM 这种类型的，有一个 Module 列表 ModuleTypeList，列表里面是一项一项的 ModuleEntry。KVM 就是其中一项，并且会初始化每一项的 init 函数为参数表示的函数 fn，也即 KVM 这个 module 的 init 函数就是 kvm_type_init。
当然，MODULE_INIT_QOM 这种类型会有很多很多的 module，从后面的代码我们可以看到，所有调用 type_init 的地方都注册了一个 MODULE_INIT_QOM 类型的 Module。
了解了 Module 的注册机制，我们继续回到 main 函数中 module_call_init 的调用。
void module_call_init(module_init_type type){ModuleTypeList *l;ModuleEntry *e;l = find_type(type);QTAILQ_FOREACH(e, l, node) {e->init();}}复制代码
在 module_call_init 中，我们会找到 MODULE_INIT_QOM 这种类型对应的 ModuleTypeList，找出列表中所有的 ModuleEntry，然后调用每个 ModuleEntry 的 init 函数。这里需要注意的是，在 module_call_init 调用的这一步，所有 Module 的 init 函数都已经被调用过了。
后面我们会看到很多的 Module，当你看到它们的时候，你需要意识到，它的 init 函数在这里也被调用过了。这里我们还是以对于 kvm 这个 module 为例子，看看它的 init 函数都做了哪些事情。你会发现，其实它调用的是 kvm_type_init。
static void kvm_type_init(void){type_register_static(&kvm_accel_type);}TypeImpl *type_register_static(const TypeInfo *info){return type_register(info);}TypeImpl *type_register(const TypeInfo *info){assert(info->parent);return type_register_internal(info);}static TypeImpl *type_register_internal(const TypeInfo *info){TypeImpl *ti;ti = type_new(info);type_table_add(ti);return ti;}static TypeImpl *type_new(const TypeInfo *info){TypeImpl *ti = g_malloc0(sizeof(*ti));int i;if (type_table_lookup(info->name) != NULL) {}ti->name = g_strdup(info->name);ti->parent = g_strdup(info->parent);ti->class_size = info->class_size;ti->instance_size = info->instance_size;ti->class_init = info->class_init;ti->class_base_init = info->class_base_init;ti->class_data = info->class_data;ti->instance_init = info->instance_init;ti->instance_post_init = info->instance_post_init;ti->instance_finalize = info->instance_finalize;ti->abstract = info->abstract;for (i = 0; info->interfaces && info->interfaces[i].type; i++) {ti->interfaces[i].typename = g_strdup(info->interfaces[i].type);}ti->num_interfaces = i;return ti;}static void type_table_add(TypeImpl *ti){assert(!enumerating_types);g_hash_table_insert(type_table_get(), (void *)ti->name, ti);}static GHashTable *type_table_get(void){static GHashTable *type_table;if (type_table == NULL) {type_table = g_hash_table_new(g_str_hash, g_str_equal);}return type_table;}static const TypeInfo kvm_accel_type = {.name = TYPE_KVM_ACCEL,.parent = TYPE_ACCEL,.class_init = kvm_accel_class_init,.instance_size = sizeof(KVMState),};复制代码
每一个 Module 既然要模拟某种设备，那应该定义一种类型 TypeImpl 来表示这些设备，这其实是一种面向对象编程的思路，只不过这里用的是纯 C 语言的实现，所以需要变相实现一下类和对象。
kvm_type_init 会注册 kvm_accel_type，定义上面的代码，我们可以认为这样动态定义了一个类。这个类的名字是 TYPE_KVM_ACCEL，这个类有父类 TYPE_ACCEL，这个类的初始化应该调用函数 kvm_accel_class_init（看，这里已经直接叫类 class 了）。如果用这个类声明一个对象，对象的大小应该是 instance_size。是不是有点儿 Java 语言反射的意思，根据一些名称的定义，一个类就定义好了。
这里的调用链为：kvm_type_init->type_register_static->type_register->type_register_internal。
在 type_register_internal 中，我们会根据 kvm_accel_type 这个 TypeInfo，创建一个 TypeImpl 来表示这个新注册的类，也就是说，TypeImpl 才是我们想要声明的那个 class。在 qemu 里面，有一个全局的哈希表 type_table，用来存放所有定义的类。在 type_new 里面，我们先从全局表里面根据名字找这个类。如果找到，说明这个类曾经被注册过，就报错；如果没有找到，说明这是一个新的类，则将 TypeInfo 里面信息填到 TypeImpl 里面。type_table_add 会将这个类注册到全局的表里面。到这里，我们注意，class_init 还没有被调用，也即这个类现在还处于纸面的状态。
这点更加像 Java 的反射机制了。在 Java 里面，对于一个类，首先我们写代码的时候要写一个 class xxx 的定义，编译好就放在.class 文件中，这也是出于纸面的状态。然后，Java 会有一个 Class 对象，用于读取和表示这个纸面上的 class xxx，可以生成真正的对象。
相同的过程在后面的代码中我们也可以看到，class_init 会生成 XXXClass，就相当于 Java 里面的 Class 对象，TypeImpl 还会有一个 instance_init 函数，相当于构造函数，用于根据 XXXClass 生成 Object，这就相当于 Java 反射里面最终创建的对象。和构造函数对应的还有 instance_finalize，相当于析构函数。
这一套反射机制放在 qom 文件夹下面，全称 QEMU Object Model，也即用 C 实现了一套面向对象的反射机制。
说完了初始化 Module，我们还回到 main 函数接着分析。
2. 解析 qemu 的命令行
第二步我们就要开始解析 qemu 的命令行了。qemu 的命令行解析，就是下面这样一长串。还记得咱们自己写过一个解析命令行参数的程序吗？这里的 opts 是差不多的意思。
qemu_add_opts(&qemu_drive_opts);qemu_add_opts(&qemu_chardev_opts);qemu_add_opts(&qemu_device_opts);qemu_add_opts(&qemu_netdev_opts);qemu_add_opts(&qemu_nic_opts);qemu_add_opts(&qemu_net_opts);qemu_add_opts(&qemu_rtc_opts);qemu_add_opts(&qemu_machine_opts);qemu_add_opts(&qemu_accel_opts);qemu_add_opts(&qemu_mem_opts);qemu_add_opts(&qemu_smp_opts);qemu_add_opts(&qemu_boot_opts);qemu_add_opts(&qemu_name_opts);qemu_add_opts(&qemu_numa_opts);复制代码
为什么有这么多的 opts 呢？这是因为，我们上一节给的参数都是简单的参数，实际运行中创建的 kvm 参数会复杂 N 倍。这里我们贴一个开源云平台软件 OpenStack 创建出来的 KVM 的参数，如下所示。不要被吓坏，你不需要全部看懂，只需要看懂一部分就行了。具体我来给你解析。
qemu-system-x86_64-enable-kvm-name instance-00000024-machine pc-i440fx-trusty,accel=kvm,usb=off-cpu SandyBridge,+erms,+smep,+fsgsbase,+pdpe1gb,+rdrand,+f16c,+osxsave,+dca,+pcid,+pdcm,+xtpr,+tm2,+est,+smx,+vmx,+ds_cpl,+monitor,+dtes64,+pbe,+tm,+ht,+ss,+acpi,+ds,+vme-m 2048-smp 1,sockets=1,cores=1,threads=1......-rtc base=utc,driftfix=slew-drive file=/var/lib/nova/instances/1f8e6f7e-5a70-4780-89c1-464dc0e7f308/disk,if=none,id=drive-virtio-disk0,format=qcow2,cache=none-device virtio-blk-pci,scsi=off,bus=pci.0,addr=0x4,drive=drive-virtio-disk0,id=virtio-disk0,bootindex=1-netdev tap,fd=32,id=hostnet0,vhost=on,vhostfd=37-device virtio-net-pci,netdev=hostnet0,id=net0,mac=fa:16:3e:d1:2d:99,bus=pci.0,addr=0x3-chardev file,id=charserial0,path=/var/lib/nova/instances/1f8e6f7e-5a70-4780-89c1-464dc0e7f308/console.log-vnc 0.0.0.0:12-device cirrus-vga,id=video0,bus=pci.0,addr=0x2复制代码
- -enable-kvm：表示启用硬件辅助虚拟化。
- -name instance-00000024：表示虚拟机的名称。
- -machine pc-i440fx-trusty,accel=kvm,usb=off：machine 是什么呢？其实就是计算机体系结构。不知道什么是体系结构的话，可以订阅极客时间的另一个专栏《深入浅出计算机组成原理》。
qemu 会模拟多种体系结构，常用的有普通 PC 机，也即 x86 的 32 位或者 64 位的体系结构、Mac 电脑 PowerPC 的体系结构、Sun 的体系结构、MIPS 的体系结构，精简指令集。如果使用 KVM hardware-assisted virtualization，也即 BIOS 中 VD-T 是打开的，则参数中 accel=kvm。如果不使用 hardware-assisted virtualization，用的是纯模拟，则有参数 accel = tcg，-no-kvm。 - -cpu SandyBridge,+erms,+smep,+fsgsbase,+pdpe1gb,+rdrand,+f16c,+osxsave,+dca,+pcid,+pdcm,+xtpr,+tm2,+est,+smx,+vmx,+ds_cpl,+monitor,+dtes64,+pbe,+tm,+ht,+ss,+acpi,+ds,+vme：表示设置 CPU，SandyBridge 是 Intel 处理器，后面的加号都是添加的 CPU 的参数，这些参数会显示在 /proc/cpuinfo 里面。
- -m 2048：表示内存。
- -smp 1,sockets=1,cores=1,threads=1：SMP 我们解析过，叫对称多处理器，和 NUMA 对应。qemu 仿真了一个具有 1 个 vcpu，一个 socket，一个 core，一个 threads 的处理器。
socket、core、threads 是什么概念呢？socket 就是主板上插 cpu 的槽的数目，也即常说的“路”，core 就是我们平时说的“核”，即双核、4 核等。thread 就是每个 core 的硬件线程数，即超线程。举个具体的例子，某个服务器是：2 路 4 核超线程（一般默认为 2 个线程），通过 cat /proc/cpuinfo，我们看到的是 242=16 个 processor，很多人也习惯成为 16 核了。 - -rtc base=utc,driftfix=slew：表示系统时间由参数 -rtc 指定。
- -device cirrus-vga,id=video0,bus=pci.0,addr=0x2：表示显示器用参数 -vga 设置，默认为 cirrus，它模拟了 CL-GD5446PCI VGA card。
- 有关网卡，使用 -net 参数和 -device。
- 从 HOST 角度：-netdev tap,fd=32,id=hostnet0,vhost=on,vhostfd=37。
- 从 GUEST 角度：-device virtio-net-pci,netdev=hostnet0,id=net0,mac=fa:16:3e:d1:2d:99,bus=pci.0,addr=0x3。
- 有关硬盘，使用 -hda -hdb，或者使用 -drive 和 -device。
- 从 HOST 角度：-drive file=/var/lib/nova/instances/1f8e6f7e-5a70-4780-89c1-464dc0e7f308/disk,if=none,id=drive-virtio-disk0,format=qcow2,cache=none
- 从 GUEST 角度：-device virtio-blk-pci,scsi=off,bus=pci.0,addr=0x4,drive=drive-virtio-disk0,id=virtio-disk0,bootindex=1
- -vnc 0.0.0.0:12：设置 VNC。
在 main 函数中，接下来的 for 循环和大量的 switch case 语句，就是对于这些参数的解析，我们不一一解析，后面真的用到这些参数的时候，我们再仔细看。
3. 初始化 machine
回到 main 函数，接下来是初始化 machine。
machine_class = select_machine();
current_machine = MACHINE(object_new(object_class_get_name(
OBJECT_CLASS(machine_class))));
复制代码
这里面的 machine_class 是什么呢？这还得从 machine 参数说起。
-machine pc-i440fx-trusty,accel=kvm,usb=off
复制代码
这里的 pc-i440fx 是 x86 机器默认的体系结构。在 hw/i386/pc_piix.c 中，它定义了对应的 machine_class。
DEFINE_I440FX_MACHINE(v4_0, "pc-i440fx-4.0", NULL,
pc_i440fx_4_0_machine_options);
#define DEFINE_I440FX_MACHINE(suffix, name, compatfn, optionfn) \
static void pc_init_##suffix(MachineState *machine) \
{ \
......
pc_init1(machine, TYPE_I440FX_PCI_HOST_BRIDGE, \
TYPE_I440FX_PCI_DEVICE); \
} \
DEFINE_PC_MACHINE(suffix, name, pc_init_##suffix, optionfn)
#define DEFINE_PC_MACHINE(suffix, namestr, initfn, optsfn) \
static void pc_machine_##suffix##_class_init(ObjectClass *oc, void *data
) \
{ \
MachineClass *mc = MACHINE_CLASS(oc); \
optsfn(mc); \
mc->init = initfn; \
} \
static const TypeInfo pc_machine_type_##suffix = { \
.name = namestr TYPE_MACHINE_SUFFIX, \
.parent = TYPE_PC_MACHINE, \
.class_init = pc_machine_##suffix##_class_init, \
}; \
static void pc_machine_init_##suffix(void) \
{ \
type_register(&pc_machine_type_##suffix); \
} \
type_init(pc_machine_init_##suffix)
复制代码
为了定义 machine_class，这里有一系列的宏定义。入口是 DEFINE_I440FX_MACHINE。这个宏有几个参数，v4_0 是后缀，”pc-i440fx-4.0”是名字，pc_i440fx_4_0_machine_options 是一个函数，用于定义 machine_class 相关的选项。这个函数定义如下：
static void pc_i440fx_4_0_machine_options(MachineClass *m)
{
pc_i440fx_machine_options(m);
m->alias = "pc";
m->is_default = 1;
}
static void pc_i440fx_machine_options(MachineClass *m)
{
PCMachineClass *pcmc = PC_MACHINE_CLASS(m);
pcmc->default_nic_model = "e1000";
m->family = "pc_piix";
m->desc = "Standard PC (i440FX + PIIX, 1996)";
m->default_machine_opts = "firmware=bios-256k.bin";
m->default_display = "std";
machine_class_allow_dynamic_sysbus_dev(m, TYPE_RAMFB_DEVICE);
}
复制代码
我们先不看 pci440fx_4_0_machine_options，先来看 DEFINE_I440FX_MACHINE。
这里面定义了一个 pc_init##suffix，也就是 pcinit_v4_0。这里面转而调用 pc_init1。注意这里这个函数只是定义了一下，没有被调用。
接下来，DEFINE_I440FX_MACHINE 里面又定义了 DEFINE_PC_MACHINE。它有四个参数，除了 DEFINE_I440FX_MACHINE 传进来的三个参数以外，多了一个 initfn，也即初始化函数，指向刚才定义的 pc_init##suffix。
在 DEFINEPC_MACHINE 中，我们定义了一个函数 pc_machine##suffix##classinit。从函数的名字 class_init 可以看出，这是 machine_class 从纸面上的 class 初始化为 Class 对象的方法。在这个函数里面，我们可以看到，它创建了一个 MachineClass 对象，这个就是 Class 对象。MachineClass 对象的 init 函数指向上面定义的 pc_init##suffix，说明这个函数是 machine 这种类型初始化的一个函数，后面会被调用。
接着，我们看 DEFINE_PC_MACHINE。它定义了一个 pc_machine_type##suffix 的 TypeInfo。这是用于生成纸面上的 class 的原材料，果真后面调用了 type_init。
看到了 type_init，我们应该能够想到，既然它定义了一个纸面上的 class，那上面的那句 module_call_init，会和我们上面解析的 type_init 是一样的，在全局的表里面注册了一个全局的名字是”pc-i440fx-4.0”的纸面上的 class，也即 TypeImpl。
现在全局表中有这个纸面上的 class 了。我们回到 select_machine。
static MachineClass *select_machine(void)
{
MachineClass *machine_class = find_default_machine();
const char *optarg;
QemuOpts *opts;
......
opts = qemu_get_machine_opts();
qemu_opts_loc_restore(opts);
optarg = qemu_opt_get(opts, "type");
if (optarg) {
machine_class = machine_parse(optarg);
}
......
return machine_class;
}
MachineClass *find_default_machine(void)
{
GSList *el, *machines = object_class_get_list(TYPE_MACHINE, false);
MachineClass *mc = NULL;
for (el = machines; el; el = el->next) {
MachineClass *temp = el->data;
if (temp->is_default) {
mc = temp;
break;
}
}
g_slist_free(machines);
return mc;
}
static MachineClass *machine_parse(const char *name)
{
MachineClass *mc = NULL;
GSList *el, *machines = object_class_get_list(TYPE_MACHINE, false);
if (name) {
mc = find_machine(name);
}
if (mc) {
g_slist_free(machines);
return mc;
}
......
}
复制代码
在 select_machine 中，有两种方式可以生成 MachineClass。一种方式是 find_default_machine，找一个默认的；另一种方式是 machine_parse，通过解析参数生成 MachineClass。无论哪种方式，都会调用 object_class_get_list 获得一个 MachineClass 的列表，然后在里面找。object_class_get_list 定义如下：
GSList *object_class_get_list(const char *implements_type,
bool include_abstract)
{
GSList *list = NULL;
object_class_foreach(object_class_get_list_tramp,
implements_type, include_abstract, &list);
return list;
}
void object_class_foreach(void (*fn)(ObjectClass *klass, void *opaque), const char *implements_type, bool include_abstract,
void *opaque)
{
OCFData data = { fn, implements_type, include_abstract, opaque };
enumerating_types = true;
g_hash_table_foreach(type_table_get(), object_class_foreach_tramp, &data);
enumerating_types = false;
}
复制代码
在全局表 type_table_get() 中，对于每一项 TypeImpl，我们都执行 object_class_foreach_tramp。
static void object_class_foreach_tramp(gpointer key, gpointer value,
gpointer opaque)
{
OCFData *data = opaque;
TypeImpl *type = value;
ObjectClass *k;
type_initialize(type);
k = type->class;
......
data->fn(k, data->opaque);
}
static void type_initialize(TypeImpl *ti)
{
TypeImpl *parent;
......
ti->class_size = type_class_get_size(ti);
ti->instance_size = type_object_get_size(ti);
if (ti->instance_size == 0) {
ti->abstract = true;
}
......
ti->class = g_malloc0(ti->class_size);
......
ti->class->type = ti;
while (parent) {
if (parent->class_base_init) {
parent->class_base_init(ti->class, ti->class_data);
}
parent = type_get_parent(parent);
}
if (ti->class_init) {
ti->class_init(ti->class, ti->class_data);
}
}
复制代码
在 objectclass_foreach_tramp 中，会调用将 type_initialize，这里面会调用 class_init 将纸面上的 class 也即 TypeImpl 变为 ObjectClass，ObjectClass 是所有 Class 类的祖先，MachineClass 是它的子类。
因为在 machine 的命令行里面，我们指定了名字为”pc-i440fx-4.0”，就肯定能够找到我们注册过了的 TypeImpl，并调用它的 class_init 函数。
因而 pc_machine##suffix##class_init 会被调用，在这里面，pc_i440fx_machine_options 才真正被调用初始化 MachineClass，并且将 MachineClass 的 init 函数设置为 pc_init##suffix。也即，当 select_machine 执行完毕后，就有一个 MachineClass 了。
接着，我们回到 object_new。这就很好理解了，MachineClass 是一个 Class 类，接下来应该通过它生成一个 Instance，也即对象，这就是 object_new 的作用。
Object *object_new(const char *typename)
{
TypeImpl *ti = type_get_by_name(typename);
return object_new_with_type(ti);
}
static Object *object_new_with_type(Type type)
{
Object *obj;
type_initialize(type);
obj = g_malloc(type->instance_size);
object_initialize_with_type(obj, type->instance_size, type);
obj->free = g_free;
return obj;
}
复制代码
object_new 中，TypeImpl 的 instance_init 会被调用，创建一个对象。current_machine 就是这个对象，它的类型是 MachineState。
至此，绕了这么大一圈，有关体系结构的对象才创建完毕，接下来很多的设备的初始化，包括 CPU 和内存的初始化，都是围绕着体系结构的对象来的，后面我们会常常看到 current_machine。
总结时刻
这一节，我们学到，虚拟机对于设备的模拟是一件非常复杂的事情，需要用复杂的参数模拟各种各样的设备。为了能够适配这些设备，qemu 定义了自己的模块管理机制，只有了解了这种机制，后面看每一种设备的虚拟化的时候，才有一个整体的思路。
这里的 MachineClass 是我们遇到的第一个，我们需要掌握它里面各种定义之间的关系。
每个模块都会有一个定义 TypeInfo，会通过 type_init 变为全局的 TypeImpl。TypeInfo 以及生成的 TypeImpl 有以下成员：
- name 表示当前类型的名称
- parent 表示父类的名称
- class_init 用于将 TypeImpl 初始化为 MachineClass
- instance_init 用于将 MachineClass 初始化为 MachineState
所以，以后遇到任何一个类型的时候，将父类和子类之间的关系，以及对应的初始化函数都要看好，这样就一目了然了。
4. 初始化块设备
我们接着回到 main 函数，接下来初始化的是块设备，调用的是 configure_blockdev。这里我们需要重点关注上面参数中的硬盘，不过我们放在存储虚拟化那一节再解析。
configure_blockdev(&bdo_queue, machine_class, snapshot);
复制代码
5. 初始化计算虚拟化的加速模式
接下来初始化的是计算虚拟化的加速模式，也即要不要使用 KVM。根据参数中的配置是启用 KVM。这里调用的是 configure_accelerator。
configure_accelerator(current_machine, argv[0]);
void configure_accelerator(MachineState *ms, const char *progname)
{
const char *accel;
char **accel_list, **tmp;
int ret;
bool accel_initialised = false;
bool init_failed = false;
AccelClass *acc = NULL;
accel = qemu_opt_get(qemu_get_machine_opts(), "accel");
accel = "kvm";
accel_list = g_strsplit(accel, ":", 0);
for (tmp = accel_list; !accel_initialised && tmp && *tmp; tmp++) {
acc = accel_find(*tmp);
ret = accel_init_machine(acc, ms);
}
}
static AccelClass *accel_find(const char *opt_name)
{
char *class_name = g_strdup_printf(ACCEL_CLASS_NAME("%s"), opt_name);
AccelClass *ac = ACCEL_CLASS(object_class_by_name(class_name));
g_free(class_name);
return ac;
}
static int accel_init_machine(AccelClass *acc, MachineState *ms)
{
ObjectClass *oc = OBJECT_CLASS(acc);
const char *cname = object_class_get_name(oc);
AccelState *accel = ACCEL(object_new(cname));
int ret;
ms->accelerator = accel;
*(acc->allowed) = true;
ret = acc->init_machine(ms);
return ret;
}
复制代码
在 configure_accelerator 中，我们看命令行参数里面的 accel，发现是 kvm，则调用 accel_find 根据名字，得到相应的纸面上的 class，并初始化为 Class 类。
MachineClass 是计算机体系结构的 Class 类，同理，AccelClass 就是加速器的 Class 类，然后调用 accel_init_machine，通过 object_new，将 AccelClass 这个 Class 类实例化为 AccelState，类似对于体系结构的实例是 MachineState。
在 accel_find 中，我们会根据名字 kvm，找到纸面上的 class，也即 kvm_accel_type，然后调用 type_initialize，里面调用 kvm_accel_type 的 class_init 方法，也即 kvm_accel_class_init。
static void kvm_accel_class_init(ObjectClass *oc, void *data)
{
AccelClass *ac = ACCEL_CLASS(oc);
ac->name = "KVM";
ac->init_machine = kvm_init;
ac->allowed = &kvm_allowed;
}
复制代码
在 kvm_accel_class_init 中，我们创建 AccelClass，将 init_machine 设置为 kvm_init。在 accel_init_machine 中其实就调用了这个 init_machine 函数，也即调用 kvm_init 方法。
static int kvm_init(MachineState *ms)
{
MachineClass *mc = MACHINE_GET_CLASS(ms);
int soft_vcpus_limit, hard_vcpus_limit;
KVMState *s;
const KVMCapabilityInfo *missing_cap;
int ret;
int type = 0;
const char *kvm_type;
s = KVM_STATE(ms->accelerator);
s->fd = qemu_open("/dev/kvm", O_RDWR);
ret = kvm_ioctl(s, KVM_GET_API_VERSION, 0);
......
do {
ret = kvm_ioctl(s, KVM_CREATE_VM, type);
} while (ret == -EINTR);
......
s->vmfd = ret;
/* check the vcpu limits */
soft_vcpus_limit = kvm_recommended_vcpus(s);
hard_vcpus_limit = kvm_max_vcpus(s);
......
ret = kvm_arch_init(ms, s);
if (ret < 0) {
goto err;
}
if (machine_kernel_irqchip_allowed(ms)) {
kvm_irqchip_create(ms, s);
}
......
return 0;
}
复制代码
这里面的操作就从用户态到内核态的 KVM 了。就像前面原理讲过的一样，用户态使用内核态 KVM 的能力，需要打开一个文件 /dev/kvm，这是一个字符设备文件，打开一个字符设备文件的过程我们讲过，这里不再赘述。
static struct miscdevice kvm_dev = {
KVM_MINOR,
"kvm",
&kvm_chardev_ops,
};
static struct file_operations kvm_chardev_ops = {
.unlocked_ioctl = kvm_dev_ioctl,
.compat_ioctl = kvm_dev_ioctl,
.llseek = noop_llseek,
};
复制代码
KVM 这个字符设备文件定义了一个字符设备文件的操作函数 kvm_chardev_ops，这里面只定义了 ioctl 的操作。
接下来，用户态就通过 ioctl 系统调用，调用到 kvm_dev_ioctl 这个函数。这个过程我们在字符设备那一节也讲了。
static long kvm_dev_ioctl(struct file *filp,
unsigned int ioctl, unsigned long arg)
{
long r = -EINVAL;
switch (ioctl) {
case KVM_GET_API_VERSION:
r = KVM_API_VERSION;
break;
case KVM_CREATE_VM:
r = kvm_dev_ioctl_create_vm(arg);
break;
case KVM_CHECK_EXTENSION:
r = kvm_vm_ioctl_check_extension_generic(NULL, arg);
break;
case KVM_GET_VCPU_MMAP_SIZE:
r = PAGE_SIZE; /* struct kvm_run */
break;
......
}
out:
return r;
}
复制代码
我们可以看到，在用户态 qemu 中，调用 KVM_GET_API_VERSION 查看版本号，内核就有相应的分支，返回版本号，如果能够匹配上，则调用 KVM_CREATE_VM 创建虚拟机。
创建虚拟机，需要调用 kvm_dev_ioctl_create_vm。
static int kvm_dev_ioctl_create_vm(unsigned long type)
{
int r;
struct kvm *kvm;
struct file *file;
kvm = kvm_create_vm(type);
......
r = get_unused_fd_flags(O_CLOEXEC);
......
file = anon_inode_getfile("kvm-vm", &kvm_vm_fops, kvm, O_RDWR);
......
fd_install(r, file);
return r;
}
复制代码
在 kvm_dev_ioctl_create_vm 中，首先调用 kvm_create_vm 创建一个 struct kvm 结构。这个结构在内核里面代表一个虚拟机。
从下面结构的定义里，我们可以看到，这里面有 vcpu，有 mm_struct 结构。这个结构本来用来管理进程的内存的。虚拟机也是一个进程，所以虚拟机的用户进程空间也是用它来表示。虚拟机里面的操作系统以及应用的进程空间不归它管。
在 kvm_dev_ioctl_create_vm 中，第二件事情就是创建一个文件描述符，和 struct file 关联起来，这个 struct file 的 file_operations 会被设置为 kvm_vm_fops。
struct kvm {
struct mm_struct *mm; /* userspace tied to this vm */
struct kvm_memslots __rcu *memslots[KVM_ADDRESS_SPACE_NUM];
struct kvm_vcpu *vcpus[KVM_MAX_VCPUS];
atomic_t online_vcpus;
int created_vcpus;
int last_boosted_vcpu;
struct list_head vm_list;
struct mutex lock;
struct kvm_io_bus __rcu *buses[KVM_NR_BUSES];
......
struct kvm_vm_stat stat;
struct kvm_arch arch;
refcount_t users_count;
......
long tlbs_dirty;
struct list_head devices;
pid_t userspace_pid;
};
static struct file_operations kvm_vm_fops = {
.release = kvm_vm_release,
.unlocked_ioctl = kvm_vm_ioctl,
.llseek = noop_llseek,
};
复制代码
kvm_dev_ioctl_create_vm 结束之后，对于一台虚拟机而言，只是在内核中有一个数据结构，对于相应的资源还没有分配，所以我们还需要接着看。
6. 初始化网络设备
接下来，调用 net_init_clients 进行网络设备的初始化。我们可以解析 net 参数，也会在 net_init_clients 中解析 netdev 参数。这属于网络虚拟化的部分，我们先暂时放一下。
int net_init_clients(Error **errp)
{
QTAILQ_INIT(&net_clients);
if (qemu_opts_foreach(qemu_find_opts("netdev"),
net_init_netdev, NULL, errp)) {
return -1;
}
if (qemu_opts_foreach(qemu_find_opts("nic"), net_param_nic, NULL, errp)) {
return -1;
}
if (qemu_opts_foreach(qemu_find_opts("net"), net_init_client, NULL, errp)) {
return -1;
}
return 0;
}
复制代码
7.CPU 虚拟化
接下来，我们要调用 machine_run_board_init。这里面调用了 MachineClass 的 init 函数。盼啊盼才到了它，这才调用了 pc_init1。
void machine_run_board_init(MachineState *machine)
{
MachineClass *machine_class = MACHINE_GET_CLASS(machine);
numa_complete_configuration(machine);
if (nb_numa_nodes) {
machine_numa_finish_cpu_init(machine);
}
......
machine_class->init(machine);
}
复制代码
在 pc_init1 里面，我们重点关注两件重要的事情，一个的 CPU 的虚拟化，主要调用 pc_cpus_init；另外就是内存的虚拟化，主要调用 pc_memory_init。这一节我们重点关注 CPU 的虚拟化，下一节，我们来看内存的虚拟化。
void pc_cpus_init(PCMachineState *pcms)
{
......
for (i = 0; i < smp_cpus; i++) {
pc_new_cpu(possible_cpus->cpus[i].type, possible_cpus->cpus[i].arch_id, &error_fatal);
}
}
static void pc_new_cpu(const char *typename, int64_t apic_id, Error **errp)
{
Object *cpu = NULL;
cpu = object_new(typename);
object_property_set_uint(cpu, apic_id, "apic-id", &local_err);
object_property_set_bool(cpu, true, "realized", &local_err);// 调用 object_property_add_bool 的时候，设置了用 device_set_realized 来设置
......
}
复制代码
在 pc_cpus_init 中，对于每一个 CPU，都调用 pc_new_cpu，在这里，我们又看到了 object_new，这又是一个从 TypeImpl 到 Class 类再到对象的一个过程。
这个时候，我们就要看 CPU 的类是怎么组织的了。
在上面的参数里面，CPU 的配置是这样的：
-cpu SandyBridge,+erms,+smep,+fsgsbase,+pdpe1gb,+rdrand,+f16c,+osxsave,+dca,+pcid,+pdcm,+xtpr,+tm2,+est,+smx,+vmx,+ds_cpl,+monitor,+dtes64,+pbe,+tm,+ht,+ss,+acpi,+ds,+vme
复制代码
在这里我们知道，SandyBridge 是 CPU 的一种类型。在 hw/i386/pc.c 中，我们能看到这种 CPU 的定义。
{ "SandyBridge" "-" TYPE_X86_CPU, "min-xlevel", "0x8000000a" }
复制代码
接下来，我们就来看”SandyBridge”，也即 TYPE_X86_CPU 这种 CPU 的类，是一个什么样的结构。
static const TypeInfo device_type_info = {
.name = TYPE_DEVICE,
.parent = TYPE_OBJECT,
.instance_size = sizeof(DeviceState),
.instance_init = device_initfn,
.instance_post_init = device_post_init,
.instance_finalize = device_finalize,
.class_base_init = device_class_base_init,
.class_init = device_class_init,
.abstract = true,
.class_size = sizeof(DeviceClass),
};
static const TypeInfo cpu_type_info = {
.name = TYPE_CPU,
.parent = TYPE_DEVICE,
.instance_size = sizeof(CPUState),
.instance_init = cpu_common_initfn,
.instance_finalize = cpu_common_finalize,
.abstract = true,
.class_size = sizeof(CPUClass),
.class_init = cpu_class_init,
};
static const TypeInfo x86_cpu_type_info = {
.name = TYPE_X86_CPU,
.parent = TYPE_CPU,
.instance_size = sizeof(X86CPU),
.instance_init = x86_cpu_initfn,
.abstract = true,
.class_size = sizeof(X86CPUClass),
.class_init = x86_cpu_common_class_init,
};
复制代码
CPU 这种类的定义是有多层继承关系的。TYPE_X86_CPU 的父类是 TYPE_CPU，TYPE_CPU 的父类是 TYPE_DEVICE，TYPE_DEVICE 的父类是 TYPE_OBJECT。到头了。
这里面每一层都有 class_init，用于从 TypeImpl 生产 xxxClass，也有 instance_init 将 xxxClass 初始化为实例。
在 TYPE_X86_CPU 这一层的 class_init 中，也即 x86_cpu_common_class_init 中，设置了 DeviceClass 的 realize 函数为 x86_cpu_realizefn。这个函数很重要，马上就能用到。
static void x86_cpu_common_class_init(ObjectClass *oc, void *data)
{
X86CPUClass *xcc = X86_CPU_CLASS(oc);
CPUClass *cc = CPU_CLASS(oc);
DeviceClass *dc = DEVICE_CLASS(oc);
device_class_set_parent_realize(dc, x86_cpu_realizefn,
&xcc->parent_realize);
......
}
复制代码
在 TYPE_DEVICE 这一层的 instance_init 函数 device_initfn，会为这个设备添加一个属性”realized”，要设置这个属性，需要用函数 device_set_realized。
static void device_initfn(Object *obj)
{
DeviceState *dev = DEVICE(obj);
ObjectClass *class;
Property *prop;
dev->realized = false;
object_property_add_bool(obj, "realized",
device_get_realized, device_set_realized, NULL);
......
}
复制代码
我们回到 pc_new_cpu 函数，这里面就是通过 object_property_set_bool 设置这个属性为 true，所以 device_set_realized 函数会被调用。
在 device_set_realized 中，DeviceClass 的 realize 函数 x86_cpu_realizefn 会被调用。这里面 qemu_init_vcpu 会调用 qemu_kvm_start_vcpu。
static void qemu_kvm_start_vcpu(CPUState *cpu)
{
char thread_name[VCPU_THREAD_NAME_SIZE];
cpu->thread = g_malloc0(sizeof(QemuThread));
cpu->halt_cond = g_malloc0(sizeof(QemuCond));
qemu_cond_init(cpu->halt_cond);
qemu_thread_create(cpu->thread, thread_name, qemu_kvm_cpu_thread_fn, cpu, QEMU_THREAD_JOINABLE);
}
复制代码
在这里面，为这个 vcpu 创建一个线程，也即虚拟机里面的一个 vcpu 对应物理机上的一个线程，然后这个线程被调度到某个物理 CPU 上。
我们来看这个 vcpu 的线程执行函数。
static void *qemu_kvm_cpu_thread_fn(void *arg)
{
CPUState *cpu = arg;
int r;
rcu_register_thread();
qemu_mutex_lock_iothread();
qemu_thread_get_self(cpu->thread);
cpu->thread_id = qemu_get_thread_id();
cpu->can_do_io = 1;
current_cpu = cpu;
r = kvm_init_vcpu(cpu);
kvm_init_cpu_signals(cpu);
/* signal CPU creation */
cpu->created = true;
qemu_cond_signal(&qemu_cpu_cond);
do {
if (cpu_can_run(cpu)) {
r = kvm_cpu_exec(cpu);
}
qemu_wait_io_event(cpu);
} while (!cpu->unplug || cpu_can_run(cpu));
qemu_kvm_destroy_vcpu(cpu);
cpu->created = false;
qemu_cond_signal(&qemu_cpu_cond);
qemu_mutex_unlock_iothread();
rcu_unregister_thread();
return NULL;
}
复制代码
在 qemu_kvm_cpu_thread_fn 中，先是 kvm_init_vcpu 初始化这个 vcpu。
int kvm_init_vcpu(CPUState *cpu)
{
KVMState *s = kvm_state;
long mmap_size;
int ret;
......
ret = kvm_get_vcpu(s, kvm_arch_vcpu_id(cpu));
......
cpu->kvm_fd = ret;
cpu->kvm_state = s;
cpu->vcpu_dirty = true;
mmap_size = kvm_ioctl(s, KVM_GET_VCPU_MMAP_SIZE, 0);
......
cpu->kvm_run = mmap(NULL, mmap_size, PROT_READ | PROT_WRITE, MAP_SHARED, cpu->kvm_fd, 0);
......
ret = kvm_arch_init_vcpu(cpu);
err:
return ret;
}
复制代码
在 kvm_get_vcpu 中，我们会调用 kvm_vm_ioctl(s, KVM_CREATE_VCPU, (void *)vcpu_id)，在内核里面创建一个 vcpu。在上面创建 KVM_CREATE_VM 的时候，我们已经创建了一个 struct file，它的 file_operations 被设置为 kvm_vm_fops，这个内核文件也是可以响应 ioctl 的。
如果我们切换到内核 KVM，在 kvm_vm_ioctl 函数中，有对于 KVM_CREATE_VCPU 的处理，调用的是 kvm_vm_ioctl_create_vcpu。
static long kvm_vm_ioctl(struct file *filp,
unsigned int ioctl, unsigned long arg)
{
struct kvm *kvm = filp->private_data;
void __user *argp = (void __user *)arg;
int r;
switch (ioctl) {
case KVM_CREATE_VCPU:
r = kvm_vm_ioctl_create_vcpu(kvm, arg);
break;
case KVM_SET_USER_MEMORY_REGION: {
struct kvm_userspace_memory_region kvm_userspace_mem;
if (copy_from_user(&kvm_userspace_mem, argp,
sizeof(kvm_userspace_mem)))
goto out;
r = kvm_vm_ioctl_set_memory_region(kvm, &kvm_userspace_mem);
break;
}
......
case KVM_CREATE_DEVICE: {
struct kvm_create_device cd;
if (copy_from_user(&cd, argp, sizeof(cd)))
goto out;
r = kvm_ioctl_create_device(kvm, &cd);
if (copy_to_user(argp, &cd, sizeof(cd)))
goto out;
break;
}
case KVM_CHECK_EXTENSION:
r = kvm_vm_ioctl_check_extension_generic(kvm, arg);
break;
default:
r = kvm_arch_vm_ioctl(filp, ioctl, arg);
}
out:
return r;
}
复制代码
在 kvm_vm_ioctl_create_vcpu 中，kvm_arch_vcpu_create 调用 kvm_x86_ops 的 vcpu_create 函数来创建 CPU。
static int kvm_vm_ioctl_create_vcpu(struct kvm *kvm, u32 id)
{
int r;
struct kvm_vcpu *vcpu;
kvm->created_vcpus++;
......
vcpu = kvm_arch_vcpu_create(kvm, id);
preempt_notifier_init(&vcpu->preempt_notifier, &kvm_preempt_ops);
r = kvm_arch_vcpu_setup(vcpu);
......
/* Now it's all set up, let userspace reach it */
kvm_get_kvm(kvm);
r = create_vcpu_fd(vcpu);
kvm->vcpus[atomic_read(&kvm->online_vcpus)] = vcpu;
......
}
struct kvm_vcpu *kvm_arch_vcpu_create(struct kvm *kvm,
unsigned int id)
{
struct kvm_vcpu *vcpu;
vcpu = kvm_x86_ops->vcpu_create(kvm, id);
return vcpu;
}
static int create_vcpu_fd(struct kvm_vcpu *vcpu)
{
return anon_inode_getfd("kvm-vcpu", &kvm_vcpu_fops, vcpu, O_RDWR | O_CLOEXEC);
}
复制代码
然后，create_vcpu_fd 又创建了一个 struct file，它的 file_operations 指向 kvm_vcpu_fops。从这里可以看出，KVM 的内核模块是一个文件，可以通过 ioctl 进行操作。基于这个内核模块创建的 VM 也是一个文件，也可以通过 ioctl 进行操作。在这个 VM 上创建的 vcpu 同样是一个文件，同样可以通过 ioctl 进行操作。
我们回过头来看，kvm_x86_ops 的 vcpu_create 函数。kvm_x86_ops 对于不同的硬件加速虚拟化指向不同的结构，如果是 vmx，则指向 vmx_x86_ops；如果是 svm，则指向 svm_x86_ops。我们这里看 vmx_x86_ops。这个结构很长，里面有非常多的操作，我们用一个看一个。
static struct kvm_x86_ops vmx_x86_ops __ro_after_init = {
......
.vcpu_create = vmx_create_vcpu,
......
}
static struct kvm_vcpu *vmx_create_vcpu(struct kvm *kvm, unsigned int id)
{
int err;
struct vcpu_vmx *vmx = kmem_cache_zalloc(kvm_vcpu_cache, GFP_KERNEL);
int cpu;
vmx->vpid = allocate_vpid();
err = kvm_vcpu_init(&vmx->vcpu, kvm, id);
vmx->guest_msrs = kmalloc(PAGE_SIZE, GFP_KERNEL);
vmx->loaded_vmcs = &vmx->vmcs01;
vmx->loaded_vmcs->vmcs = alloc_vmcs();
vmx->loaded_vmcs->shadow_vmcs = NULL;
loaded_vmcs_init(vmx->loaded_vmcs);
cpu = get_cpu();
vmx_vcpu_load(&vmx->vcpu, cpu);
vmx->vcpu.cpu = cpu;
err = vmx_vcpu_setup(vmx);
vmx_vcpu_put(&vmx->vcpu);
put_cpu();
if (enable_ept) {
if (!kvm->arch.ept_identity_map_addr)
kvm->arch.ept_identity_map_addr =
VMX_EPT_IDENTITY_PAGETABLE_ADDR;
err = init_rmode_identity_map(kvm);
}
return &vmx->vcpu;
}
复制代码
vmx_create_vcpu 创建用于表示 vcpu 的结构 struct vcpu_vmx，并填写里面的内容。例如 guest_msrs，咱们在讲系统调用的时候提过 msr 寄存器，虚拟机也需要有这样的寄存器。
enable_ept 是和内存虚拟化相关的，EPT 全称 Extended Page Table，顾名思义，是优化内存虚拟化的，这个功能我们放到内存的那一节讲。
最最重要的就是 loaded_vmcs 了。VMCS 是什么呢？它的全称是 Virtual Machine Control Structure。它是来干什么呢？
前面咱们将进程调度的时候讲过，为了支持进程在 CPU 上的切换，CPU 硬件要求有一个 TSS 结构，用于保存进程运行时的所有寄存器的状态，进程切换的时候，需要根据 TSS 恢复寄存器。
虚拟机也是一个进程，也需要切换，而且切换更加的复杂，可能是两个虚拟机之间切换，也可能是虚拟机切换给内核，虚拟机因为里面还有另一个操作系统，要保存的信息比普通的进程多得多。那就需要有一个结构来保存虚拟机运行的上下文，VMCS 就是是 Intel 实现 CPU 虚拟化，记录 vCPU 状态的一个关键数据结构。
VMCS 数据结构主要包含以下信息。
- Guest-state area，即 vCPU 的状态信息，包括 vCPU 的基本运行环境，例如寄存器等。
- Host-state area，是物理 CPU 的状态信息。物理 CPU 和 vCPU 之间也会来回切换，所以，VMCS 中既要记录 vCPU 的状态，也要记录物理 CPU 的状态。
- VM-execution control fields，对 vCPU 的运行行为进行控制。例如，发生中断怎么办，是否使用 EPT（Extended Page Table）功能等。
接下来，对于 VMCS，有两个重要的操作。

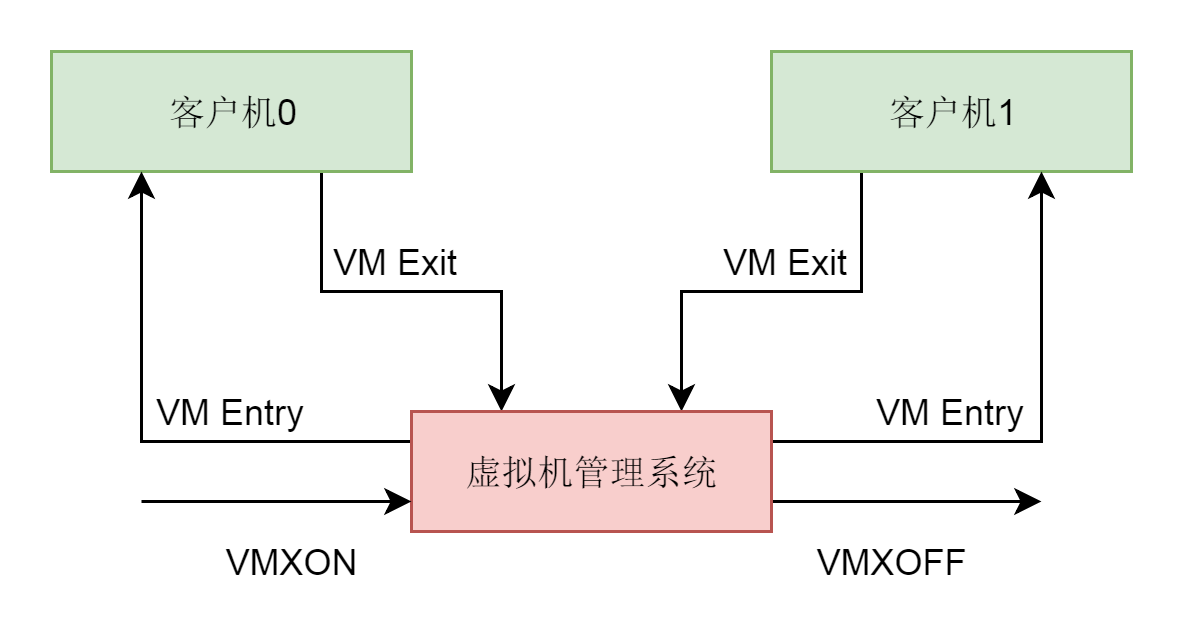

VM-Entry，我们称为从根模式切换到非根模式，也即切换到 guest 上，这个时候 CPU 上运行的是虚拟机。VM-Exit 我们称为 CPU 从非根模式切换到根模式，也即从 guest 切换到宿主机。例如，当要执行一些虚拟机没有权限的敏感指令时。
为了维护这两个动作，VMCS 里面还有几项内容：
- VM-exit control fields，对 VM Exit 的行为进行控制。比如，VM Exit 的时候对 vCPU 来说需要保存哪些 MSR 寄存器，对于主机 CPU 来说需要恢复哪些 MSR 寄存器。
- VM-entry control fields，对 VM Entry 的行为进行控制。比如，需要保存和恢复哪些 MSR 寄存器等。
- VM-exit information fields，记录下发生 VM Exit 发生的原因及一些必要的信息，方便对 VM Exit 事件进行处理。
至此，内核准备完毕。
我们再回到 qemu 的 kvm_init_vcpu 函数，这里面除了创建内核中的 vcpu 结构之外，还通过 mmap 将内核的 vcpu 结构，映射到 qemu 中 CPUState 的 kvm_run 中，为什么能用 mmap 呢，上面咱们不是说过了吗，vcpu 也是一个文件。
我们再回到这个 vcpu 的线程函数 qemu_kvm_cpu_thread_fn，他在执行 kvm_init_vcpu 创建 vcpu 之后，接下来是一个 do-while 循环，也即一直运行，并且通过调用 kvm_cpu_exec，运行这个虚拟机。
int kvm_cpu_exec(CPUState *cpu)
{
struct kvm_run *run = cpu->kvm_run;
int ret, run_ret;
......
do {
......
run_ret = kvm_vcpu_ioctl(cpu, KVM_RUN, 0);
......
switch (run->exit_reason) {
case KVM_EXIT_IO:
kvm_handle_io(run->io.port, attrs,
(uint8_t *)run + run->io.data_offset,
run->io.direction,
run->io.size,
run->io.count);
break;
case KVM_EXIT_IRQ_WINDOW_OPEN:
ret = EXCP_INTERRUPT;
break;
case KVM_EXIT_SHUTDOWN:
qemu_system_reset_request(SHUTDOWN_CAUSE_GUEST_RESET);
ret = EXCP_INTERRUPT;
break;
case KVM_EXIT_UNKNOWN:
fprintf(stderr, "KVM: unknown exit, hardware reason %" PRIx64 "\n",(uint64_t)run->hw.hardware_exit_reason);
ret = -1;
break;
case KVM_EXIT_INTERNAL_ERROR:
ret = kvm_handle_internal_error(cpu, run);
break;
......
}
} while (ret == 0);
......
return ret;
}
复制代码
在 kvm_cpu_exec 中，我们能看到一个循环，在循环中，kvm_vcpu_ioctl(KVM_RUN) 运行这个虚拟机，这个时候 CPU 进入 VM-Entry，也即进入客户机模式。
如果一直是客户机的操作系统占用这个 CPU，则会一直停留在这一行运行，一旦这个调用返回了，就说明 CPU 进入 VM-Exit 退出客户机模式，将 CPU 交还给宿主机。在循环中，我们会对退出的原因 exit_reason 进行分析处理，因为有了 I/O，还有了中断等，做相应的处理。处理完毕之后，再次循环，再次通过 VM-Entry，进入客户机模式。如此循环，直到虚拟机正常或者异常退出。
我们来看 kvm_vcpu_ioctl(KVM_RUN) 在内核做了哪些事情。
上面我们也讲了，vcpu 在内核也是一个文件，也是通过 ioctl 进行用户态和内核态通信的，在内核中，调用的是 kvm_vcpu_ioctl。
static long kvm_vcpu_ioctl(struct file *filp,
unsigned int ioctl, unsigned long arg)
{
struct kvm_vcpu *vcpu = filp->private_data;
void __user *argp = (void __user *)arg;
int r;
struct kvm_fpu *fpu = NULL;
struct kvm_sregs *kvm_sregs = NULL;
......
r = vcpu_load(vcpu);
switch (ioctl) {
case KVM_RUN: {
struct pid *oldpid;
r = kvm_arch_vcpu_ioctl_run(vcpu, vcpu->run);
break;
}
case KVM_GET_REGS: {
struct kvm_regs *kvm_regs;
kvm_regs = kzalloc(sizeof(struct kvm_regs), GFP_KERNEL);
r = kvm_arch_vcpu_ioctl_get_regs(vcpu, kvm_regs);
if (copy_to_user(argp, kvm_regs, sizeof(struct kvm_regs)))
goto out_free1;
break;
}
case KVM_SET_REGS: {
struct kvm_regs *kvm_regs;
kvm_regs = memdup_user(argp, sizeof(*kvm_regs));
r = kvm_arch_vcpu_ioctl_set_regs(vcpu, kvm_regs);
break;
}
......
}
复制代码
kvm_arch_vcpu_ioctl_run 会调用 vcpu_run，这里面也是一个无限循环。
static int vcpu_run(struct kvm_vcpu *vcpu)
{
int r;
struct kvm *kvm = vcpu->kvm;
for (;;) {
if (kvm_vcpu_running(vcpu)) {
r = vcpu_enter_guest(vcpu);
} else {
r = vcpu_block(kvm, vcpu);
}
....
if (signal_pending(current)) {
r = -EINTR;
vcpu->run->exit_reason = KVM_EXIT_INTR;
++vcpu->stat.signal_exits;
break;
}
if (need_resched()) {
cond_resched();
}
}
......
return r;
}
复制代码
在这个循环中，除了调用 vcpu_enter_guest 进入客户机模式运行之外，还有对于信号的响应 signal_pending，也即一台虚拟机是可以被 kill 掉的，还有对于调度的响应，这台虚拟机可以被从当前的物理 CPU 上赶下来，换成别的虚拟机或者其他进程。
我们这里重点看 vcpu_enter_guest。
static int vcpu_enter_guest(struct kvm_vcpu *vcpu)
{
r = kvm_mmu_reload(vcpu);
vcpu->mode = IN_GUEST_MODE;
kvm_load_guest_xcr0(vcpu);
......
guest_enter_irqoff();
kvm_x86_ops->run(vcpu);
vcpu->mode = OUTSIDE_GUEST_MODE;
......
kvm_put_guest_xcr0(vcpu);
kvm_x86_ops->handle_external_intr(vcpu);
++vcpu->stat.exits;
guest_exit_irqoff();
r = kvm_x86_ops->handle_exit(vcpu);
return r;
......
}
static struct kvm_x86_ops vmx_x86_ops __ro_after_init = {
......
.run = vmx_vcpu_run,
......
}
复制代码
在 vcpu_enter_guest 中，我们会调用 vmx_x86_ops 的 vmx_vcpu_run 函数，进入客户机模式。
static void __noclone vmx_vcpu_run(struct kvm_vcpu *vcpu)
{
struct vcpu_vmx *vmx = to_vmx(vcpu);
unsigned long debugctlmsr, cr3, cr4;
......
cr3 = __get_current_cr3_fast();
......
cr4 = cr4_read_shadow();
......
vmx->__launched = vmx->loaded_vmcs->launched;
asm(
/* Store host registers */
"push %%" _ASM_DX "; push %%" _ASM_BP ";"
"push %%" _ASM_CX " \n\t" /* placeholder for guest rcx */
"push %%" _ASM_CX " \n\t"
......
/* Load guest registers. Don't clobber flags. */
"mov %crax, %%" _ASM_AX " \n\t"
"mov %crbx, %%" _ASM_BX " \n\t"
"mov %crdx, %%" _ASM_DX " \n\t"
"mov %crsi, %%" _ASM_SI " \n\t"
"mov %crdi, %%" _ASM_DI " \n\t"
"mov %crbp, %%" _ASM_BP " \n\t"
#ifdef CONFIG_X86_64
"mov %cr8, %%r8 \n\t"
"mov %cr9, %%r9 \n\t"
"mov %cr10, %%r10 \n\t"
"mov %cr11, %%r11 \n\t"
"mov %cr12, %%r12 \n\t"
"mov %cr13, %%r13 \n\t"
"mov %cr14, %%r14 \n\t"
"mov %cr15, %%r15 \n\t"
#endif
"mov %crcx, %%" _ASM_CX " \n\t" /* kills %0 (ecx) */
/* Enter guest mode */
"jne 1f \n\t"
__ex(ASM_VMX_VMLAUNCH) "\n\t"
"jmp 2f \n\t"
"1: " __ex(ASM_VMX_VMRESUME) "\n\t"
"2: "
/* Save guest registers, load host registers, keep flags */
"mov %0, %cwordsize \n\t"
"pop %0 \n\t"
"mov %%" _ASM_AX ", %crax \n\t"
"mov %%" _ASM_BX ", %crbx \n\t"
__ASM_SIZE(pop) " %crcx \n\t"
"mov %%" _ASM_DX ", %crdx \n\t"
"mov %%" _ASM_SI ", %crsi \n\t"
"mov %%" _ASM_DI ", %crdi \n\t"
"mov %%" _ASM_BP ", %crbp \n\t"
#ifdef CONFIG_X86_64
"mov %%r8, %cr8 \n\t"
"mov %%r9, %cr9 \n\t"
"mov %%r10, %cr10 \n\t"
"mov %%r11, %cr11 \n\t"
"mov %%r12, %cr12 \n\t"
"mov %%r13, %cr13 \n\t"
"mov %%r14, %cr14 \n\t"
"mov %%r15, %cr15 \n\t"
#endif
"mov %%cr2, %%" _ASM_AX " \n\t"
"mov %%" _ASM_AX ", %ccr2 \n\t"
"pop %%" _ASM_BP "; pop %%" _ASM_DX " \n\t"
"setbe %cfail \n\t"
".pushsection .rodata \n\t"
".global vmx_return \n\t"
"vmx_return: " _ASM_PTR " 2b \n\t"
......
);
......
vmx->loaded_vmcs->launched = 1;
vmx->exit_reason = vmcs_read32(VM_EXIT_REASON);
......
}
复制代码
在 vmx_vcpu_run 中，出现了汇编语言的代码，比较难看懂，但是没有关系呀，里面有注释呀，我们可以沿着注释来看。
- 首先是 Store host registers，要从宿主机模式变为客户机模式了，所以原来宿主机运行时候的寄存器要保存下来。
- 接下来是 Load guest registers，将原来客户机运行的时候的寄存器加载进来。
- 接下来是 Enter guest mode，调用 ASM_VMX_VMLAUNCH 进入客户机模型运行，或者 ASM_VMX_VMRESUME 恢复客户机模型运行。
- 如果客户机因为某种原因退出，Save guest registers, load host registers，也即保存客户机运行的时候的寄存器，就加载宿主机运行的时候的寄存器。
- 最后将 exit_reason 保存在 vmx 结构中。
总结时刻
CPU 的虚拟化过程还是很复杂的，我画了一张图总结了一下。
- 首先，我们要定义 CPU 这种类型的 TypeInfo 和 TypeImpl、继承关系，并且声明它的类初始化函数。
- 在 qemu 的 main 函数中调用 MachineClass 的 init 函数，这个函数既会初始化 CPU，也会初始化内存。
- CPU 初始化的时候，会调用 pc_new_cpu 创建一个虚拟 CPU，它会调用 CPU 这个类的初始化函数。
- 每一个虚拟 CPU 会调用 qemu_thread_create 创建一个线程，线程的执行函数为 qemu_kvm_cpu_thread_fn。
- 在虚拟 CPU 对应的线程执行函数中，我们先是调用 kvm_vm_ioctl(KVM_CREATE_VCPU)，在内核的 KVM 里面，创建一个结构 struct vcpu_vmx，表示这个虚拟 CPU。在这个结构里面，有一个 VMCS，用于保存当前虚拟机 CPU 的运行时的状态，用于状态切换。
- 在虚拟 CPU 对应的线程执行函数中，我们接着调用 kvm_vcpu_ioctl(KVM_RUN)，在内核的 KVM 里面运行这个虚拟机 CPU。运行的方式是保存宿主机的寄存器，加载客户机的寄存器，然后调用 ex(ASM_VMX_VMLAUNCH) 或者 ex(ASM_VMX_VMRESUME)，进入客户机模式运行。一旦退出客户机模式，就会保存客户机寄存器，加载宿主机寄存器，进入宿主机模式运行，并且会记录退出虚拟机模式的原因。大部分的原因是等待 I/O，因而宿主机调用 kvm_handle_io 进行处理。
若有收获，就点个赞吧
0 人点赞
