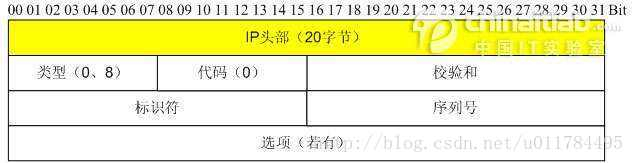

ICMP报文包含在IP数据报中，IP报头在ICMP报文的最前面。一个ICMP报文包括IP报头（至少20字节）、ICMP报头（至少八字节）和ICMP报文（属于ICMP报文的数据部分）。当IP报头中的协议字段值为1时，就说明这是一个ICMP报文。ICMP报头如下图所示。
各字段说明**
- 类型：占一字节，标识ICMP报文的类型，目前已定义了14种，从类型值来看ICMP报文可以分为两大类。第一类是取值为1~127的差错报文，第2类是取值128以上的信息报文。
- 代码：占一字节，标识对应ICMP报文的代码。它与类型字段一起共同标识了ICMP报文的详细类型。
- 校验和：这是对包括ICMP报文数据部分在内的整个ICMP数据报的校验和，以检验报文在传输过程中是否出现了差错。其计算方法与在我们介绍IP报头中的校验和计算方法是一样的。
- 标识：占两字节，用于标识本ICMP进程，但仅适用于回显请求和应答ICMP报文，对于目标不可达ICMP报文和超时ICMP报文等，该字段的值为0。
