TNNLS-2021-P-16342_Proof_hi.pdf

Journal: IEEE Transactions on Neural Networks and Learning Systems Manuscript ID TNNLS-2021-P-16342 Manuscript Type: Regular Paper Date Submitted by the Author: 28-Jan-2021 Complete List of Authors: Manaswini, Piduguralla; Indian Institute of Information Technology Vadodara Bhatt, Jignesh; Indian Institute of Information Technology Vadodara, Keywords: interpretable learning system, analytical convolutional neural network, glass-box neural network, equivariance representation

摘要

提出AlexNet的内部表示的一种等价表示，这种表示架构被称为glass-box，其可更好地理解和传播结果。在未来，该机构可用于构建一个可解释的复杂任务的glass-box cnn结构。

1. 介绍

对cnn的黑盒模式提出挑战

  1. cnn依赖梯度下降（原文minimal preprocessing）。
  2. cnn需要大量的超参数。
  3. cnn的架构需要人为设计。etc.卷积核、激活函数等。

    论文的上下文： 作者列举了knn、svm、gan、cnn、决策树、随机森林的出现，尤其赞美了cnn的表现。指出了cnn通过三种类型的层（卷积层、池化层、全连接层）搭建了类似于f(f(f(…)))的表达架构，赞同了cnn的强大的表达能力。

论文目标：肩比CNN架构的可解释架构

以SOTA的黑盒架构（cnn）为目标，实现了一个名为glass-box cnn的可解释架构。

2. 相关工作

cnn中的不变性与等变性是研究的热点问题。

cnn的等变性equivariance是指输出随输入而变化，这增加了表达能力。被训练的卷积核甚至获得了等效于传统的平移、旋转等变换。
cnn的不变性invariance是诸如平移不变性等。

读者补充v1： 等变性和不变性并不矛盾，它们是在不同的尺度上的概念。个人认为等变是客观内容上的变化，不变是主观语义上的不变。另外，等变性为cnn提供了表达能力，而在等变性的基础上，不变性为cnn增加了泛化能力。比如在识别猫的任务中，两张内容相同的猫的图片，它们仅旋转度不同。那么对于cnn中的一个卷积核而言，由于输入不同，那么输出也不同（等变性），但是对于整个任务而言，只要训练得好，那么识别结果是一样的（不变性）。

读者补充v2: cnn的卷积核参数共享使其具备了平移不变性, 而cnn的池化操作,尤其是最大池化, 对平移有近似不变性。 换句话说cnn具备不变性和等变性，等变性体现在输入平移则输出也平移，不变性体现在“虽然输出不同,但是不影响最终结果”, 这两个特性提高了cnn的泛化能力。

  • Invariant scattering convolution networks(ISCN)。

简单说：在cnn架构中采用旋转滤波器来代替卷积核，并保留了池化层。缺点在于：旋转滤波器的不变性不够，导致ISCN架构不足以处理复杂表示。

论文的上下文：ISCN论文认为，不同旋转度的小波作为过滤器（无需训练），可以获得图像对平移和旋转变换的不变表示。同时保留了池化层。作者的架构可解释，且类似cnn的架构(ffff(…))，使问题得到了不同尺度上线性化表示。

  • group equivariant convolutional networks(G-CNNs)

在传统CNN中存在的平移不变性的基础上，将旋转不变性和反射对称性包括在内（群组等变方差非扩张算子GENEOs）。优点：在相同参数的情况下，G-CNNs表达能力优于cnn。

读者补充： 在cnn之前，常采用HOG等的滑动窗口 + SVM的方式来解决任务。

方法

对复杂任务的分解方式（网络架构）

  1. 相比直接分离任务，作者采用了类似cnn架构的线性化的分解方式（ffff(…)）。

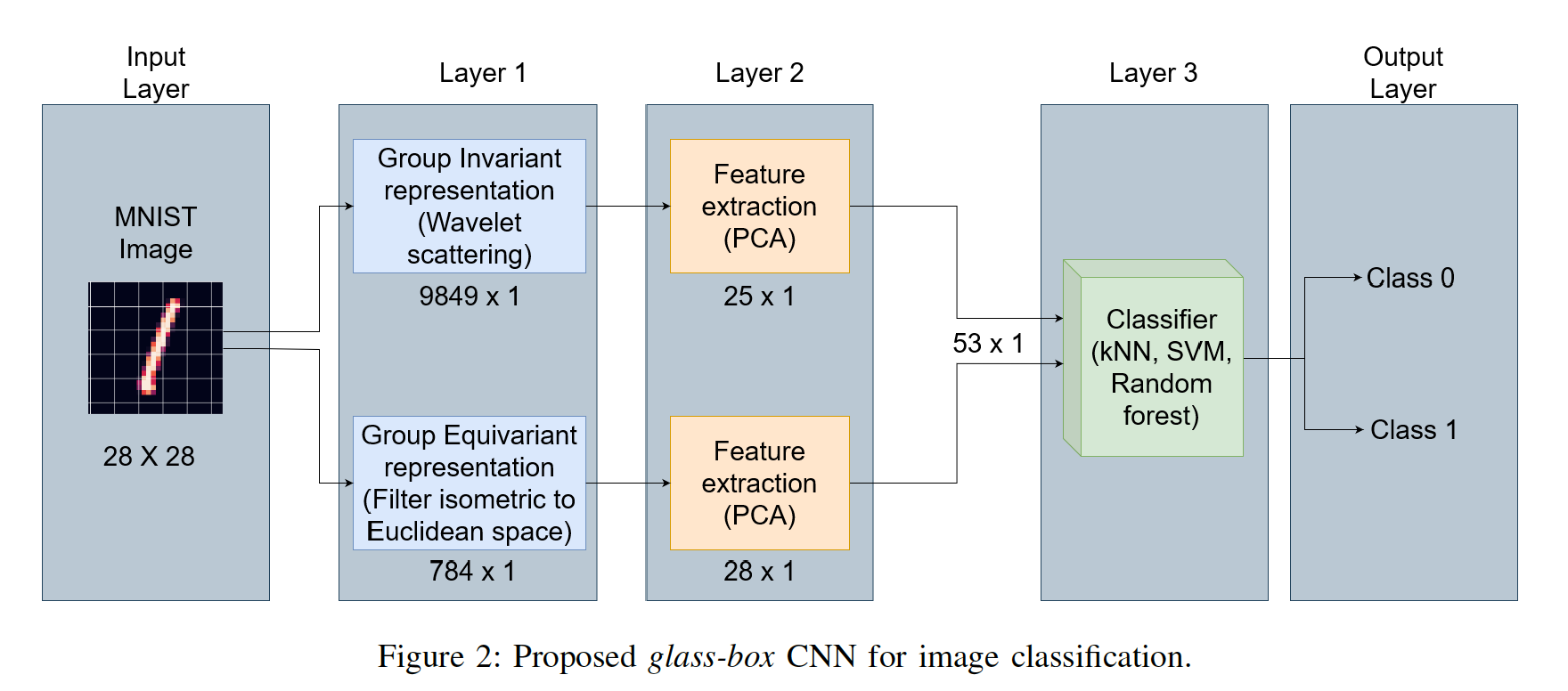

  2. 提出浅层的网络架构，先后分为三层：表示层 -> 降维层 -> 分类层 。
    1. 表示层：获得输入数据的等变表示和不变表示。
      1. 使用scattering wavelet transform (SWT)作为过滤器来实现不变性；
      2. 使用IENEOs来作为过滤器来实现等变性。
    2. 降维层：获得特征。
      1. 使用PCA实现。（作者：保留80%的主成分时最好)
    3. 分类层：输出分类结果。
      1. 使用传统机器学习的svm等实现或神经网络的mlp实现。


SWT来实现不变性

glass-box cnn的作者使用了散射层数为1的小波散射变换来作为cnn架构中过滤器，具体使用Morlet小波。
J-散射层数；L-散射数量。

读者补充1: SWT和IENEOs作为过滤器，做卷积操作。

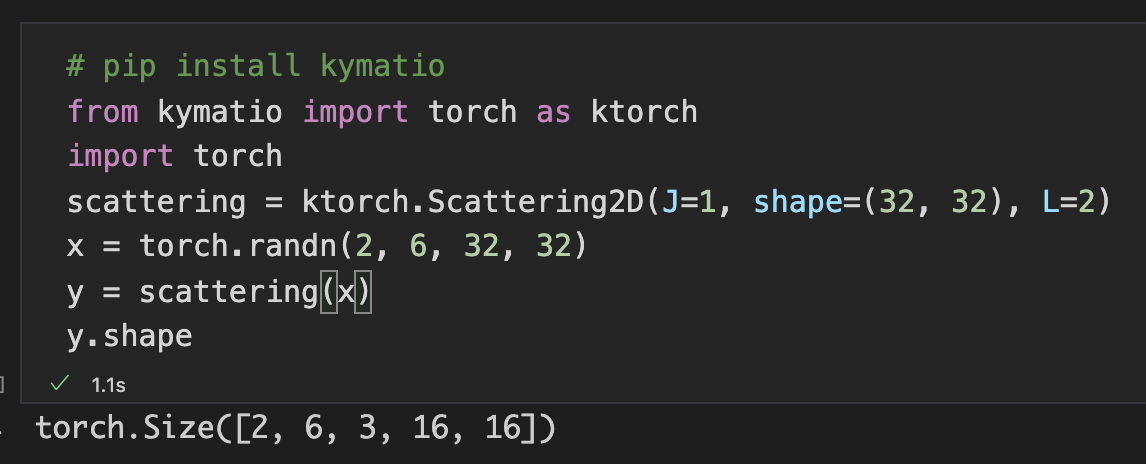

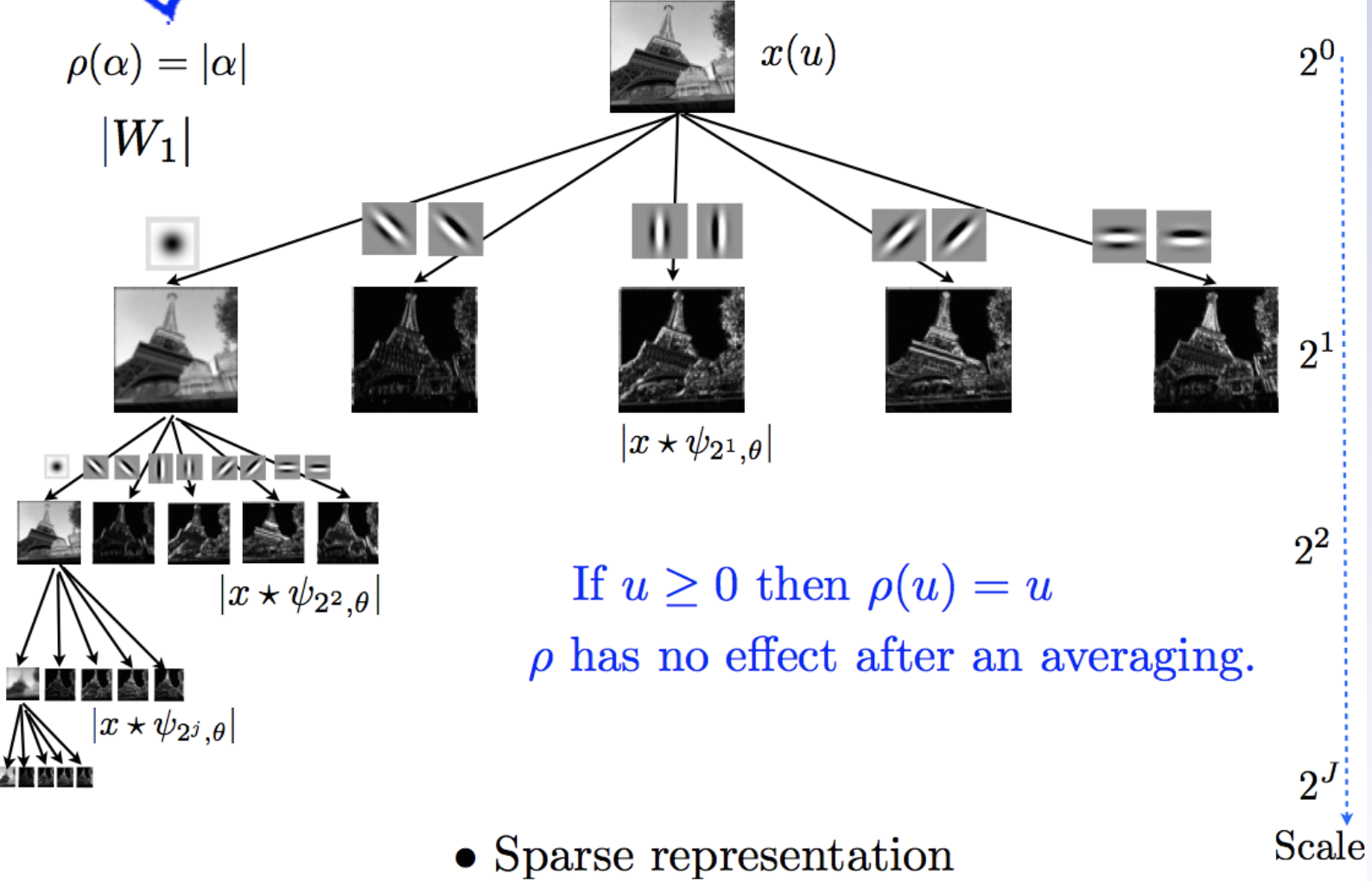

读者补充2： scattering wavelet transform 小波散射变换（相关介绍）： image.png

scattering wavelet transform 也出现2012年的Invariant scattering convolution networks（ISCN）论文中，其中参数不被训练。

在数学上，莫莱小波(Morlet wavelet)(或是Gabor wavelet)是一种由复数指数(载波)乘以高斯窗(包迹)组成的小波。 这种小波和人类的感知相关，包含视觉以及听觉。

使用IENEOs来实现等变性

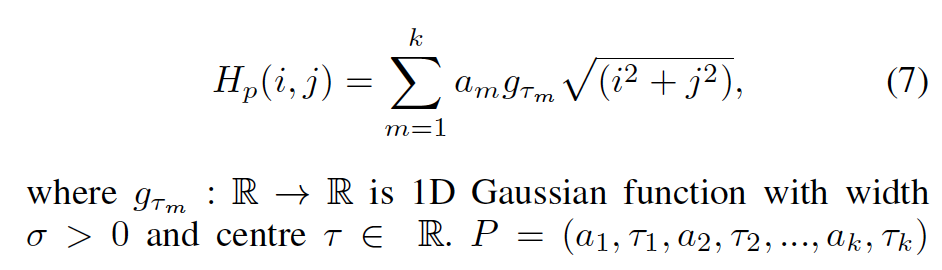

下面，H函数来实现空间变换，这个空间变换由多个不同参数p的高斯函数g所构成。

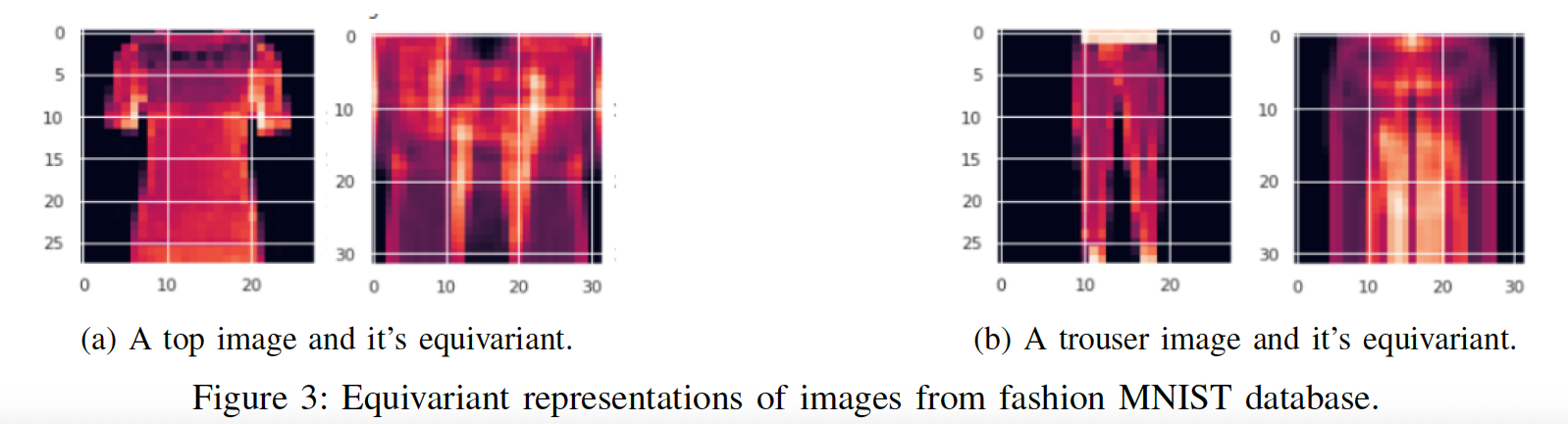

IENEOs实现了欧几里得空间上的等变性。等变性是稳定的，且同类的图像的等变也更相似：


读者意见： 作者衡量等变性的标准是：增加类间距离和减少类内距离、减少数据变化的同时保留类信息。这相当于站在降维的角度、站在聚类的角度，所以这个等价性的变换是否被局限在特殊的分类任务上？

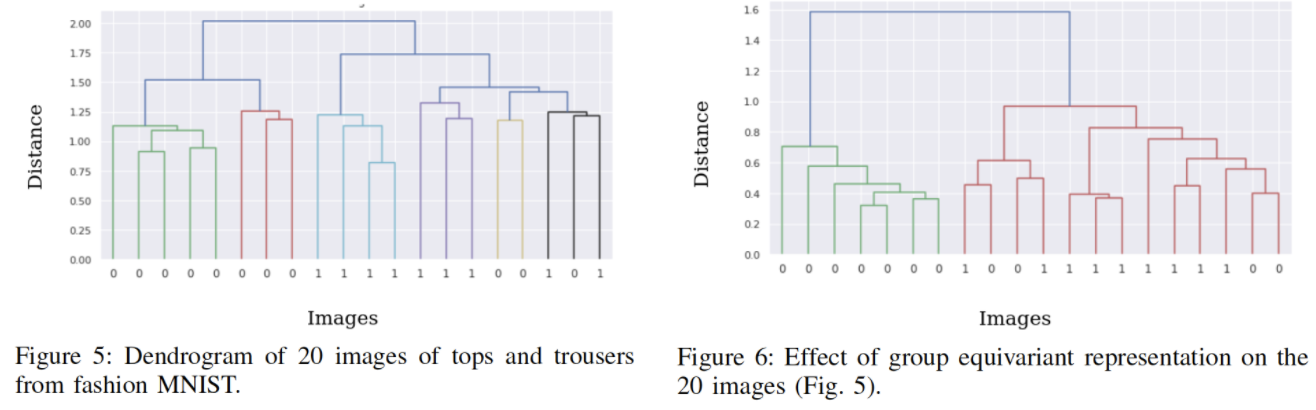

如下是否使用等变表示的对比。可以发现等变表示之后，增加类间距离和减少类内距离。 image.png

MLP带来灵活性。


实验结果

比较AlexNet CNN。

结果分析

  • 小数据上（植物数据、癌症数据、皮肤数据），glass-box好于AlexNet。AlexNet会过拟合。
  • 大数据上（猫狗数据、Cifar10），AlexNet好于glass-box。
  • glass-box的分类层使用SVM好于使用mlp。

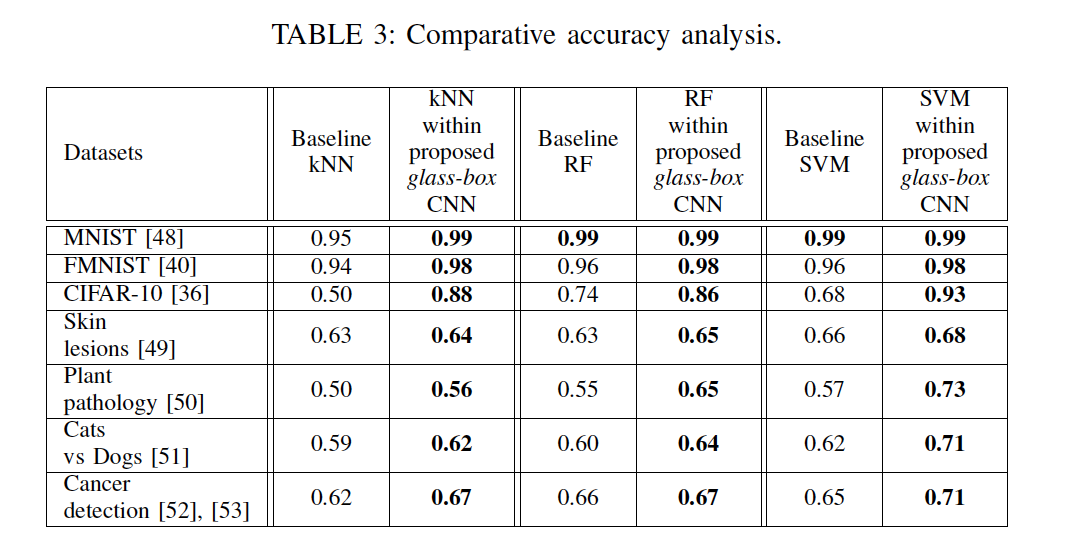

比较传统的分类器（KNN、RF和SVM）

结果分析

  • 比直接使用knn和svm等好。

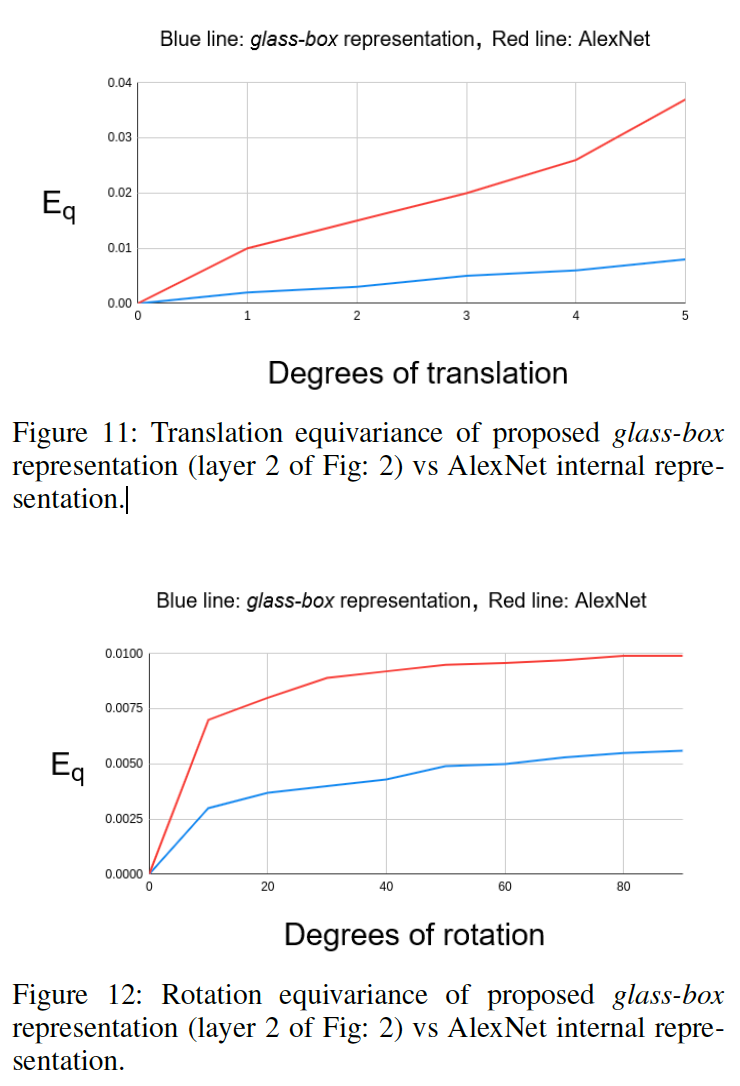

比较cnn的平移不变性和旋转不变性


结果分析

  • glass-box更好

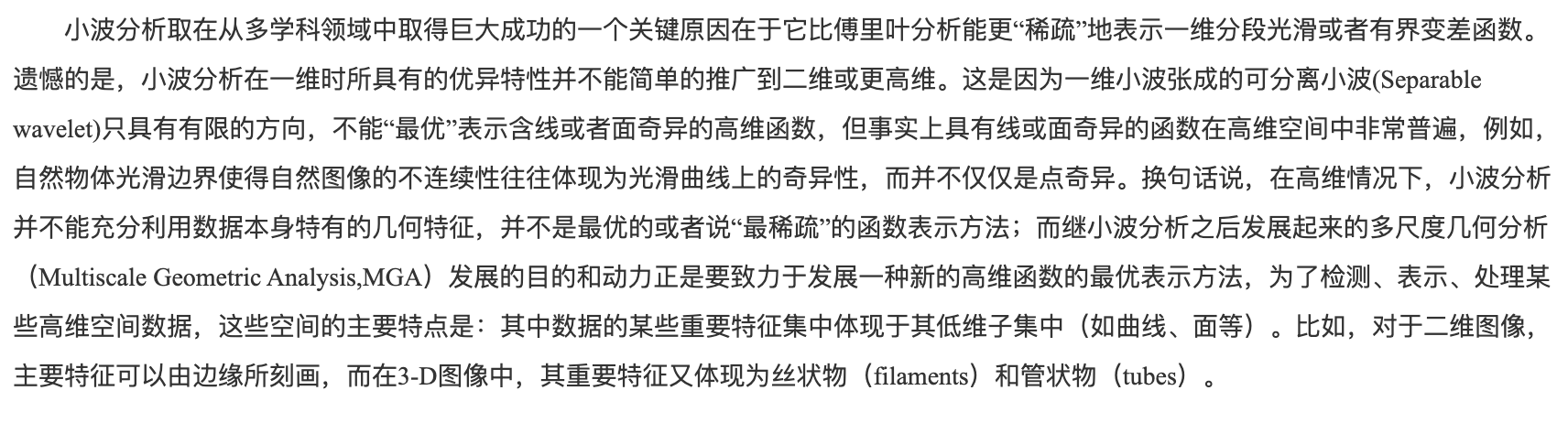

读者意见： 平移不变性和旋转不变性的实验结果真的能说明glass-box的优势吗？这里不讨论Alex代表cnn的问题或者Alex的训练问题。在其他方面，作者一直在建立了只要搞好不变性和等价性就能效仿cnn成功的假设，我认为这个假设极其错误。另外，见下图，小波分析是一种“稀疏”表示，其本身就不能充分利用数据本身的几何特征。作者的实验，只能说明这个小波的缺点使得它比AlexNet更有不变性，但是这种不变性到底能有多大潜力呢？在复杂语义的不变性上是否有效呢？ image.png

作者展望

研究等变表示和创建这样的网络，该网络有潜力超越ResNet-50等深度cnn架构。希望更全面地理解多类视觉复杂任务的内部数学结构。

读者意见：

  • 在大数据集上，glass-box模型与Alex还是差距很大。
  • 在小数据集上，作者提到AlexNet的过拟合问题，在AlexNet之后被大幅地缓解了。
  • 作者专门提出可伸缩版本的glass-box cn（结合mlp），但是实验结果并不好。
  • 作者对比AlexNet，但是cnn的发展早已非AlexNet能比肩。
  • 网络架构受限（三层：表示、降维、分类），这不足以应对其他任务，作者也只做了分类数据的实验。
  • 这种不变表示和等变表示到底起到了多大优势？

下面jun一句话：（）

  1. 总结工作（可解释的思路：模拟cnn的工作机制）。 （2小句）。
  2. 实验结果欠缺说服性。仅在小数据集上，达到alex水平，并不能说明。。。补充：就算不用cnn，在传统方法该水平。如果在大数据上有所证明？

下面是读者的胡扯：

  • 作者对比Alex，试图将glass-box暗示为一个有cnn潜力的新事物。
    • 在读者看来，文章大幅内容不是很有新意，无论在解释和实现cnn的等变性与不变性上，都太多借鉴ISCN和G-CNNs的内容。而事实上，ISCN论文在2012年被提出正是因为AlexNet的影响。
  • 可解释论文不应该只讨论cnn的表达能力，cnn的表达的灵活性也是很大优势。
    • 能在cnn架构的基础上预设的过滤器来代替卷积核，也未必能解决类似resnet带来的网络深度和泛化能力，以及宽泛的任务解决能力。就算这一切都行，那么在其他复杂任务上时，预设过滤器的网络架构会不会也有过拟合问题，如果有过拟合问题，什么办法能有效解决呢？
