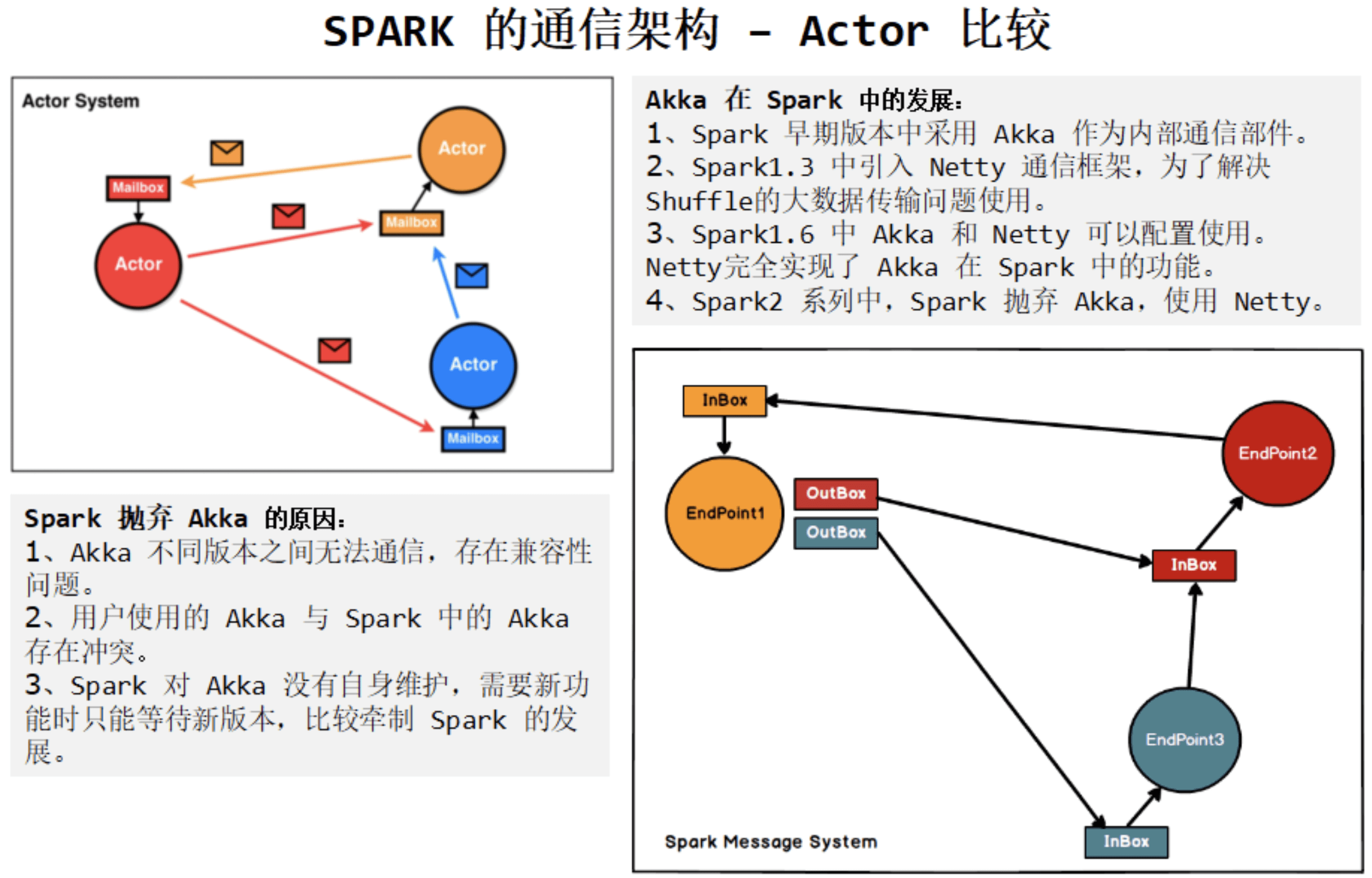

SPARK 的通信架构 - Akka Actor 比较，如下图所示：


Spark 通讯框架中各个组件（Client/Master/Worker）可以认为是一个个独立的实体，各个实体之间通过消息来进行通信。

Endpoint（Client/Master/Worker）有 1 个 InBox 和 N 个 OutBox（N>=1，N 取决于当前 Endpoint 与多少其他的 Endpoint 进行通信，一个与其通讯的其他 Endpoint 对应一个 OutBox），Endpoint 接收到的消息被写入 InBox，发送出去的消息写入 OutBox 并被发送到其他 Endpoint 的 InBox 中。

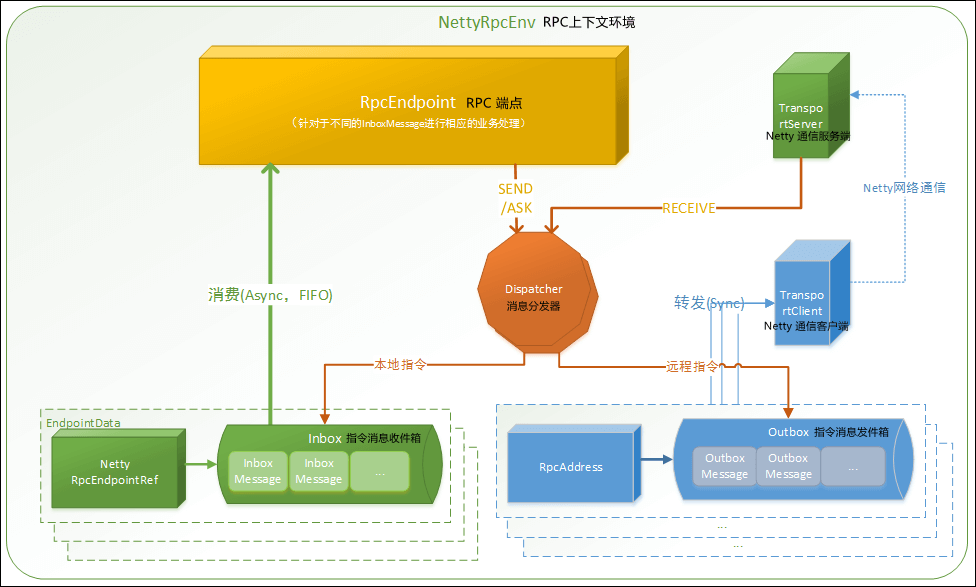

6.2.1 通信组件概览

对源码分析，对于设计思路理解如下：


概念：

  • RpcEndpoint：RPC 端点 。Spark 针对于每个节点（Client/Master/Worker）都称之一个 RPC 端点，且都实现 RpcEndpoint 接口，内部根据不同端点的需求，设计不同的消息和不同的业务处理，如果需要发送（询问）则调用 Dispatcher。 一个端点就有一个 inbox，根据你通信的其他端点的数目，就有多个 Outbox。
  • RpcEnv：RPC 上下文环境。每个 Rpc 端点运行时依赖的上下文环境称之为 RpcEnv。
  • Dispatcher：消息分发器。针对于 RPC 端点需要发送消息或者从远程 RPC 接收到的消息，分发至对应的指令收件箱/发件箱。如果指令接收方是自己存入收件箱，如果指令接收方为非自身端点，则放入发件箱。
  • Inbox：指令消息收件箱。一个本地端点对应一个收件箱，Dispatcher 在每次向 Inbox 存入消息时，都将对应 EndpointData 加入内部待 Receiver Queue 中，另外 Dispatcher 创建时会启动一个单独线程进行轮询 Receiver Queue，进行收件箱消息消费。
  • OutBox：指令消息发件箱。一个远程端点对应一个发件箱，当消息放入 Outbox 后，紧接着将消息通过 TransportClient 发送出去。消息放入发件箱以及发送过程是在同一个线程中进行，这样做的主要原因是远程消息分为 RpcOutboxMessage, OneWayOutboxMessage 两种消息，而针对于需要应答的消息直接发送且需要得到结果进行处理。
  • TransportClient：Netty 通信客户端。根据 OutBox 消息的 receiver 信息，请求对应远程 TransportServer。
  • TransportServer：Netty 通信服务端。一个 RPC 端点一个 TransportServer，接受远程消息后调用 Dispatcher 分发消息至对应收发件箱。

注意：

  • TransportClient 与 TransportServer 通信虚线表示两个 RpcEnv 之间的通信，图示没有单独表达式。
  • 一个 Outbox 一个 TransportClient，图示没有单独表达式。
  • 一个 RpcEnv 中存在两个 RpcEndpoint，一个代表本身启动的 RPC 端点，另外一个为 RpcEndpointVerifier

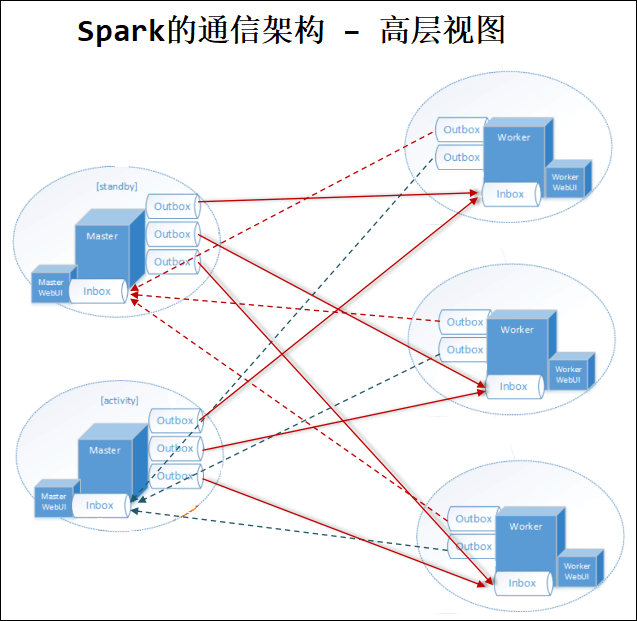

Spark 的通信架构 – 高层视图：

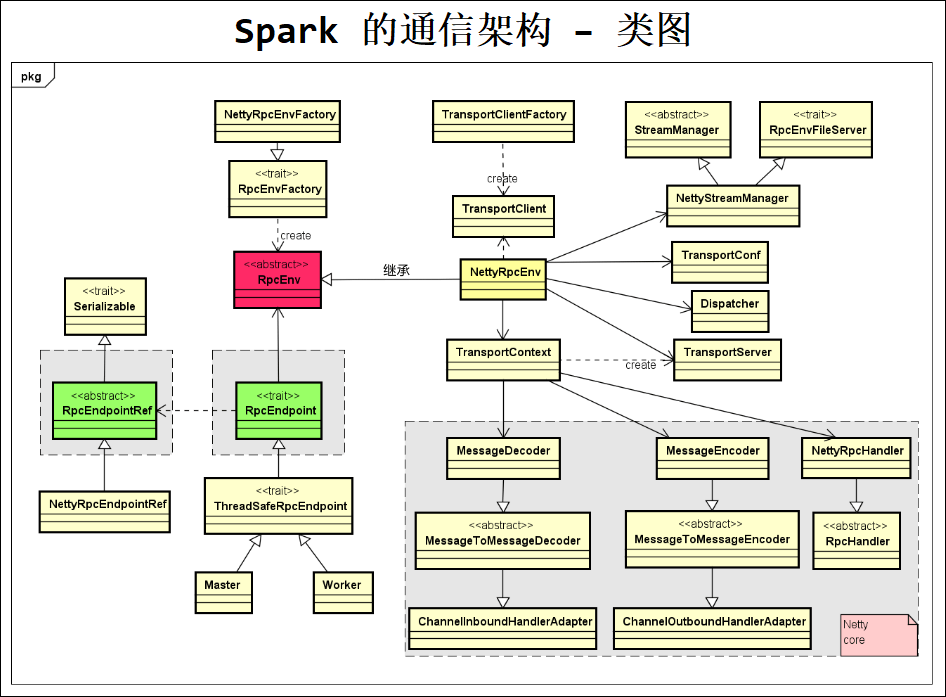

Spark 的通信架构 – 类图：

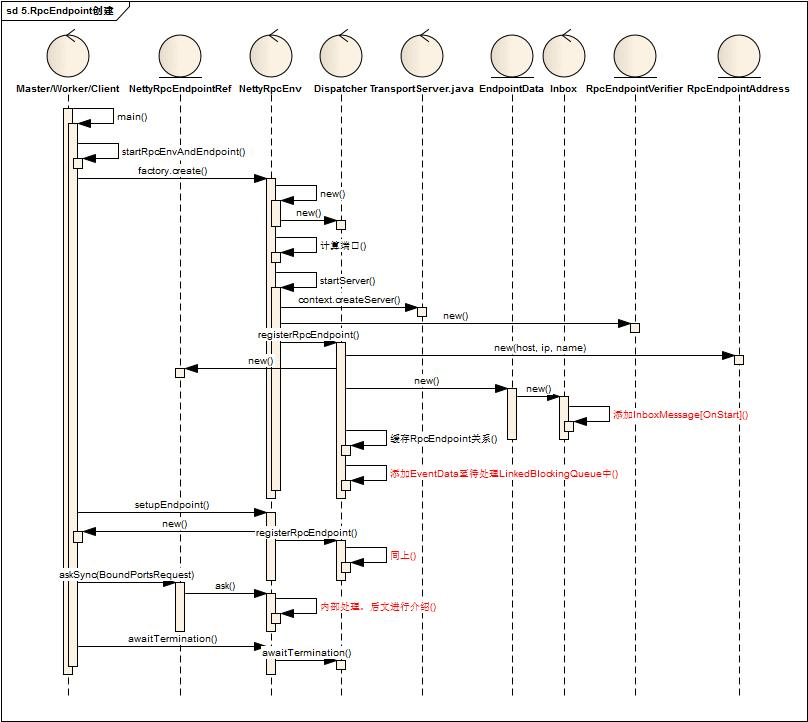

6.2.2 Endpoint 启动过程

启动的流程如下：


Endpoint 启动后，默认会向 Inbox 中添加 OnStart 消息，不同的端点（Master/Worker/Client）消费 OnStart 指令时，进行相关端点的启动额外处理。Endpoint 启动时，会默认启动 TransportServer，且启动结束后会进行一次同步测试 rpc** 可用性（askSync-BoundPortsRequest）。

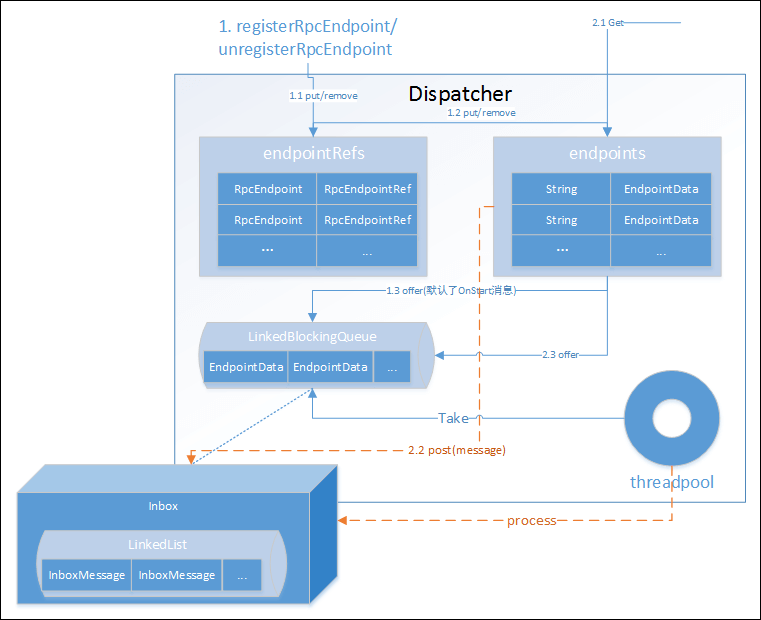

Dispatcher 作为一个分发器，内部存放了 Inbox、Outbox 等相关句柄和存放了相关处理状态数据，结构大致如下：

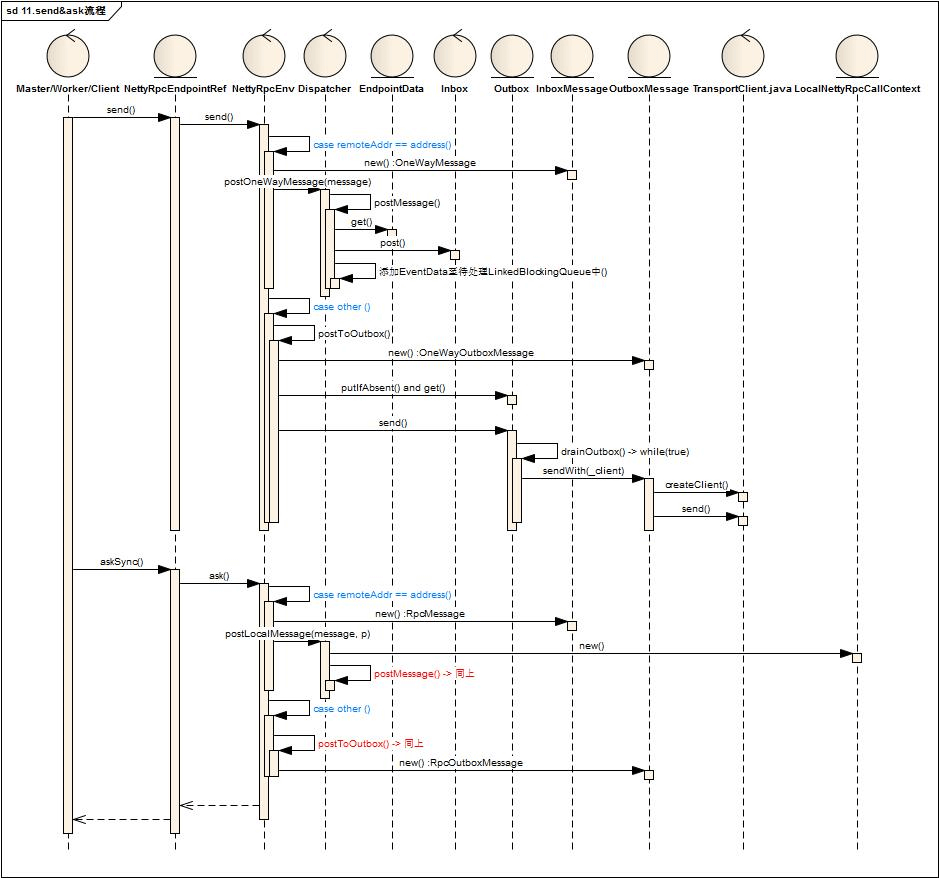

6.2.3 Endpoint Send&Ask 流程

Endpoint 的消息发送与请求流程，如下：


Endpoint 根据业务需要存入两个维度的消息组合：send/ask 某个消息，receiver 是自身与非自身：

  • OneWayMessage： send + 自身， 直接存入收件箱。
  • OneWayOutboxMessage：send + 非自身，存入发件箱并直接发送。
  • RpcMessage：ask + 自身，直接存入收件箱，另外还需要存入 LocalNettyRpcCallContext，需要回调后再返回。
  • RpcOutboxMessage: ask + 非自身，存入发件箱并直接发送，需要回调后再返回。

2.4 Endpoint Receive 流程

Endpoint 的消息的接收，流程如下：


上图 ServerBootstrap 为 Netty 启动服务，SocketChanel 为 Netty 数据通道。 上述包含 TransportSever 启动与消息接收两个流程。

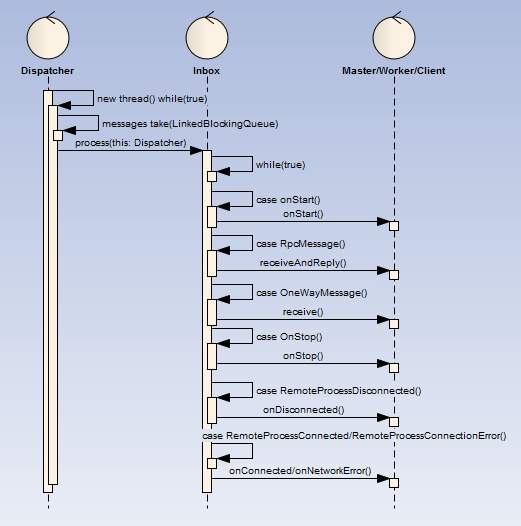

2.5 Endpoint Inbox 处理流程

**
Spark 在 Endpoint 的设计上核心设计即为 Inbox 与 Outbox，其中 Inbox 核心要点为：

  • 内部的处理流程拆分为多个消息指令（InboxMessage）存放入 Inbox。
  • 当 Dispatcher 启动最后，会启动一个名为【dispatcher-event-loop】的线程扫描 Inbox 待处理 InboxMessage，并调用 Endpoint 根据 InboxMessage 类型做相应处理。
  • 当 Dispatcher 启动最后，默认会向 Inbox 存入 OnStart 类型的 InboxMessage，Endpoint 在根据 OnStart 指令做相关的额外启动工作，三端启动后所有的工作都是对 OnStart 指令处理衍生出来的，因此可以说 OnStart 指令是相互通信的源头。

消息指令类型大致如下三类

  • OnStart/OnStop
  • RpcMessage/OneWayMessage
  • RemoteProcessDisconnected/RemoteProcessConnected/RemoteProcessConnectionError


2.6 Endpoint 画像
