5.2 Spark GraphX 解析

5.2.1 存储模式

5.2.1.1 图存储模式

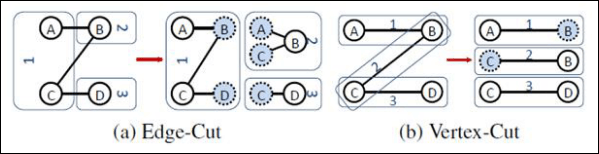

PowerGraph 巨型图的存储总体上有边分割和点分割两种存储方式。

• 边分割（Edge-Cut）：每个顶点都存储一次，但有的边会被打断分到两台机器上。这样做的好处是节省存储空间；坏处是对图进行基于边的计算时，对于一条两个顶点被分到不同机器上的边来说，要跨机器通信传输数据，内网通信流量大。
• 点分割（Vertex-Cut）：每条边只存储一次，都只会出现在一台机器上。邻居多的点会被复制到多台机器上，增加了存储开销，同时会引发数据同步问题。好处是可以大幅减少内网通信量。

虽然两种方法互有利弊，但现在是点分割占上风，各种分布式图计算框架都将自己底层的存储形式变成了点分割。主要原因有以下两个:

• 磁盘价格下降，存储空间不再是问题，而内网的通信资源没有突破性进展，集群计算时内网带宽是宝贵的，时间比磁盘更珍贵。这点就类似于常见的空间换时间的策略。
• 在当前的应用场景中，绝大多数网络都是 “无尺度网络”，遵循幂律分布，不同点的邻居数量相差非常悬殊。而边分割会使那些多邻居的点所相连的边大多数被分到不同的机器上，这样的数据分布会使得内网带宽更加捉襟见肘，于是边分割存储方式被渐渐抛弃了。

5.2.1.2 GraphX 存储模式

Graphx 借鉴 PowerGraph，使用的是 Vertex-Cut(点分割) 方式存储图，用三个 RDD 存储图数据信息：

• VertexTable(id, data)：id 为顶点 id， data 为顶点属性。
• EdgeTable(pid, src, dst, data)：pid 为分区 id ，src 为源顶点 id ，dst 为目的顶点 id，data 为边属性。
• RoutingTable(id, pid)：id 为顶点 id ，pid 为分区 id。

点分割存储实现如下图所示：

GraphX 在进行图分割时，有几种不同的分区 (partition) 策略，它通过 PartitionStrategy 专门定义这些策略。在 PartitionStrategy 中，总共定义了 EdgePartition2D、EdgePartition1D、RandomVertexCut 以及 CanonicalRandomVertexCut 这四种不同的分区策略。下面分别介绍这几种策略。

RandomVertexCut
**

case object RandomVertexCut extends PartitionStrategy {
  override def getPartition(src: VertexId, dst: VertexId, numParts: PartitionID): PartitionID = {
    math.abs((src, dst).hashCode()) % numParts
  }
}

这个方法比较简单，通过取源顶点和目标顶点 id 的哈希值来将边分配到不同的分区。这个方法会产生一个随机的边分割，两个顶点之间相同方向的边会分配到同一个分区。

CanonicalRandomVertexCut

case object CanonicalRandomVertexCut extends PartitionStrategy {
  override def getPartition(src: VertexId, dst: VertexId, numParts: PartitionID): PartitionID = {
    if (src < dst) {
      math.abs((src, dst).hashCode()) % numParts
    } else {
      math.abs((dst, src).hashCode()) % numParts
    }
  }
}

这种分割方法和前一种方法没有本质的不同。不同的是，哈希值的产生带有确定的方向（即两个顶点中较小 id 的顶点在前）。两个顶点之间所有的边都会分配到同一个分区，而不管方向如何。

EdgePartition1D

case object EdgePartition1D extends PartitionStrategy {
  override def getPartition(src: VertexId, dst: VertexId, numParts: PartitionID): PartitionID = {
    val mixingPrime: VertexId = 1125899906842597L
    (math.abs(src * mixingPrime) % numParts).toInt
  }
}

这种方法仅仅根据源顶点 id 来将边分配到不同的分区。有相同源顶点的边会分配到同一分区。

EdgePartition2D

case object EdgePartition2D extends PartitionStrategy {
  override def getPartition(src: VertexId, dst: VertexId, numParts: PartitionID): PartitionID = {
    val ceilSqrtNumParts: PartitionID = math.ceil(math.sqrt(numParts)).toInt
    val mixingPrime: VertexId = 1125899906842597L
    if (numParts == ceilSqrtNumParts * ceilSqrtNumParts) {
      // Use old method for perfect squared to ensure we get same results
      val col: PartitionID = (math.abs(src * mixingPrime) % ceilSqrtNumParts).toInt
      val row: PartitionID = (math.abs(dst * mixingPrime) % ceilSqrtNumParts).toInt
      (col * ceilSqrtNumParts + row) % numParts
    } else {
      // Otherwise use new method
      val cols = ceilSqrtNumParts
      val rows = (numParts + cols - 1) / cols
      val lastColRows = numParts - rows * (cols - 1)
      val col = (math.abs(src * mixingPrime) % numParts / rows).toInt
      val row = (math.abs(dst * mixingPrime) % (if (col < cols - 1) rows else lastColRows)).toInt
      col * rows + row
    }
  }
}

这种分割方法同时使用到了源顶点 id 和目的顶点 id。它使用稀疏边连接矩阵的 2 维区分来将边分配到不同的分区，从而保证顶点的备份数不大于 **2 * sqrt(numParts)** 的限制。这里 numParts 表示分区数。 这个方法的实现分两种情况，即分区数能完全开方和不能完全开方两种情况。

5.2.2 vertices、edges 以及 triplets

vertices、edges 以及 triplets 是 GraphX 中三个非常重要的概念。我们在前文 GraphX 介绍中对这三个概念有初步的了解。

5.2.2.1 vertices

在 GraphX 中，vertices 对应着名称为 VertexRDD 的 RDD。这个 RDD 有顶点 id 和顶点属性两个成员变量。它的源码如下所示：

abstract class VertexRDD[VD](sc: SparkContext, deps: Seq[Dependency[_]]) extends RDD[(VertexId, VD)](sc, deps)

从源码中我们可以看到，VertexRDD 继承自 RDD[(VertexId, VD)]，这里 VertexId 表示顶点 id，VD 表示顶点所带的属性的类别。这从另一个角度也说明 VertexRDD 拥有顶点 id 和顶点属性。

5.2.2.2 edges

在 GraphX 中，edges 对应着 EdgeRDD。这个 RDD 拥有三个成员变量，分别是源顶点 id、目标顶点 id 以及边属性。它的源码如下所示：

abstract class EdgeRDD[ED](sc: SparkContext, deps: Seq[Dependency[_]]) extends RDD[Edge[ED]](sc, deps)

从源码中我们可以看到，EdgeRDD 继承自 RDD[Edge[ED]]，即类型为 Edge[ED] 的 RDD。

5.2.2.3 triplets

在 GraphX 中，triplets 对应着 EdgeTriplet。它是一个三元组视图，这个视图逻辑上将顶点和边的属性保存为一个 RDD[EdgeTriplet[VD, ED]]。可以通过下面的 Sql 表达式表示这个三元视图的含义:

SELECT
    src.id ,
    dst.id ,
    src.attr ,
    e.attr ,
    dst.attr
FROM
    edges AS e
LEFT JOIN vertices AS src ,
 vertices AS dst ON e.srcId = src.Id
AND e.dstId = dst.Id

同样，也可以通过下面图解的形式来表示它的含义：

EdgeTriplet 的源代码如下所示：

class EdgeTriplet[VD, ED] extends Edge[ED] {
  //源顶点属性
  var srcAttr: VD = _ // nullValue[VD]
  //目标顶点属性
  var dstAttr: VD = _ // nullValue[VD]
  protected[spark] def set(other: Edge[ED]): EdgeTriplet[VD, ED] = {
    srcId = other.srcId
    dstId = other.dstId
    attr = other.attr
    this
  }
}

EdgeTriplet 类继承自 Edge 类，我们来看看这个父类：

case class Edge[@specialized(Char, Int, Boolean, Byte, Long, Float, Double) ED] (var srcId: VertexId = 0, var dstId: VertexId = 0, var attr: ED = null.asInstanceOf[ED]) extends Serializable

Edge 类中包含源顶点 id，目标顶点 id 以及边的属性。所以从源代码中我们可以知道，triplets 既包含了边属性也包含了源顶点的 id 和属性、目标顶点的 id 和属性。

5.2.3 图的构建

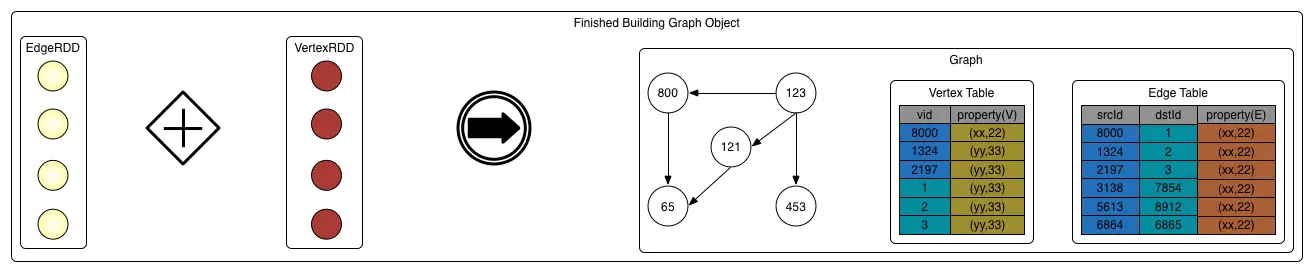

GraphX 的 Graph 对象是用户操作图的入口。前面的章节我们介绍过，它包含了边 (edges)、顶点(vertices) 以及 triplets 三部分，并且这三部分都包含相应的属性，可以携带额外的信息。

5.2.3.1 构建图的方法

构建图的入口方法有两种，分别是根据边构建和根据边的两个顶点构建。

根据边构建图 (**Graph.fromEdges**)
**
对于顶点的属性是使用提供的默认属性：

def fromEdges[VD: ClassTag, ED: ClassTag](
       edges: RDD[Edge[ED]],
       defaultValue: VD,
       edgeStorageLevel: StorageLevel = StorageLevel.MEMORY_ONLY,
       vertexStorageLevel: StorageLevel = StorageLevel.MEMORY_ONLY): Graph[VD, ED] = {
  GraphImpl(edges, defaultValue, edgeStorageLevel, vertexStorageLevel)
}

根据边的两个顶点数据构建 (**Graph.fromEdgeTuples**)
**
对于顶点的属性是使用提供的默认属性，对于边的属性是相同边的数量：

def fromEdgeTuples[VD: ClassTag](
      rawEdges: RDD[(VertexId, VertexId)],
      defaultValue: VD,
      uniqueEdges: Option[PartitionStrategy] = None,
      edgeStorageLevel: StorageLevel = StorageLevel.MEMORY_ONLY,
      vertexStorageLevel: StorageLevel = StorageLevel.MEMORY_ONLY): Graph[VD, Int] =
{
  val edges = rawEdges.map(p => Edge(p._1, p._2, 1))
  val graph = GraphImpl(edges, defaultValue, edgeStorageLevel, vertexStorageLevel)
  uniqueEdges match {
    case Some(p) => graph.partitionBy(p).groupEdges((a, b) => a + b)
    case None => graph
  }
}

从上面的代码我们知道，不管是根据边构建图还是根据边的两个顶点数据构建，最终都是使用 GraphImpl 来构建的，即调用了 GraphImpl 的 apply 方法。

从具有属性的顶点和边的 RDD 构建（Graph()）
**

def apply[VD: ClassTag, ED: ClassTag](
    vertices: RDD[(VertexId, VD)],
    edges: RDD[Edge[ED]],
    defaultVertexAttr: VD = null.asInstanceOf[VD],
    edgeStorageLevel: StorageLevel = StorageLevel.MEMORY_ONLY,
    vertexStorageLevel: StorageLevel = StorageLevel.MEMORY_ONLY): Graph[VD, ED]

5.2.3.2 构建图的过程

（注意这里讲的是底层构图原理）构建图的过程很简单，分为三步，它们分别是构建边 EdgeRDD、构建顶点 VertexRDD、生成 Graph 对象。下面分别介绍这三个步骤：

Step1：构建边 EdgeRDD
**

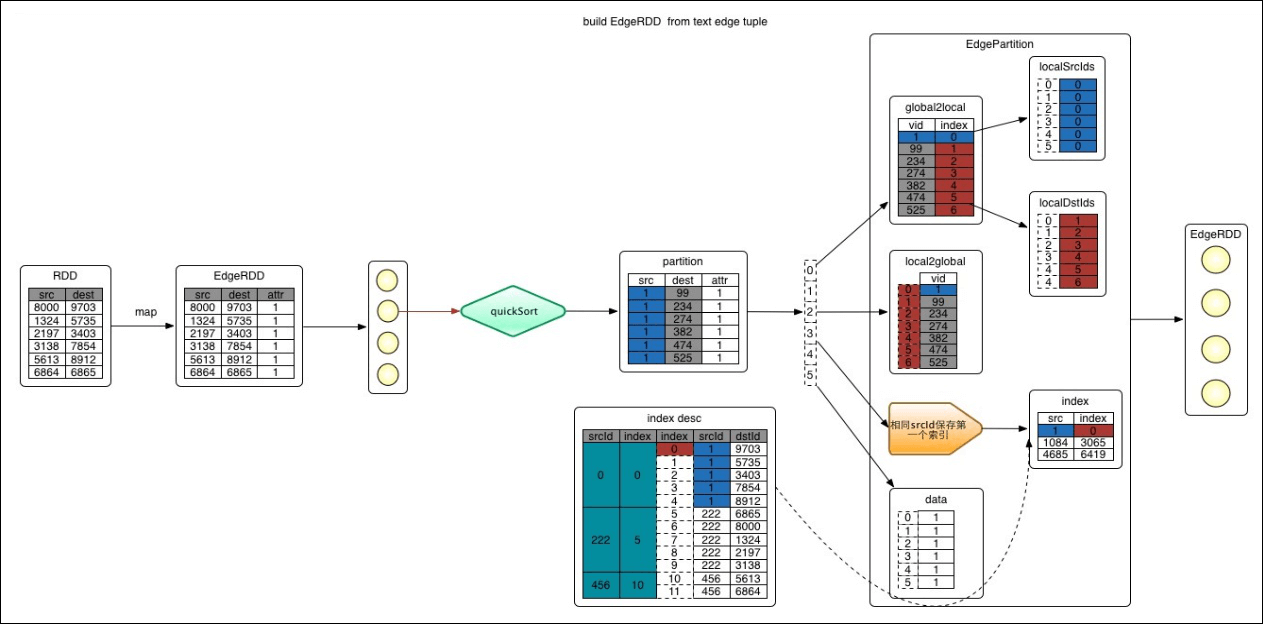

从源代码看 构建边 EdgeRDD 也分为三步，下图的例子详细说明了这些步骤。

（1）从文件中加载信息，转换成 tuple 的形式，即 (srcId, dstId)。

def fromEdgeTuples[VD: ClassTag](
      rawEdges: RDD[(VertexId, VertexId)],
      defaultValue: VD,
      uniqueEdges: Option[PartitionStrategy] = None,
      edgeStorageLevel: StorageLevel = StorageLevel.MEMORY_ONLY,
      vertexStorageLevel: StorageLevel = StorageLevel.MEMORY_ONLY): Graph[VD, Int] =
{
  val edges = rawEdges.map(p => Edge(p._1, p._2, 1))
  val graph = GraphImpl(edges, defaultValue, edgeStorageLevel, vertexStorageLevel)
  uniqueEdges match {
    case Some(p) => graph.partitionBy(p).groupEdges((a, b) => a + b)
    case None => graph
  }
}

（2）入口，调用 Graph.fromEdgeTuples(rawEdgesRdd)。

源数据为分割的两个点 ID，把源数据映射成 Edge(srcId, dstId, attr) 对象, attr 默认为 1。这样元数据就构建成了 RDD[Edge[ED]]，如下面的代码：

val edges = rawEdges.map(p => Edge(p._1, p._2, 1))

（3）将 RDD[Edge[ED]] 进一步转化成 EdgeRDDImpl[ED, VD]。

第二步构建完 RDD[Edge[ED]] 之后，GraphX 通过调用 GraphImpl 的 apply 方法来构建 Graph。如下所示：

val graph = GraphImpl(edges, defaultValue, edgeStorageLevel, vertexStorageLevel)
def apply[VD: ClassTag, ED: ClassTag](
       edges: RDD[Edge[ED]],
       defaultVertexAttr: VD,
       edgeStorageLevel: StorageLevel,
       vertexStorageLevel: StorageLevel): GraphImpl[VD, ED] = {
  fromEdgeRDD(EdgeRDD.fromEdges(edges), defaultVertexAttr, edgeStorageLevel, vertexStorageLevel)
}

在 apply 调用 fromEdgeRDD 之前，代码会调用 **EdgeRDD.fromEdges(edges)** 将 RDD[Edge[ED]] 转化成 EdgeRDDImpl[ED, VD]。如下所示：

def fromEdges[ED: ClassTag, VD: ClassTag](edges: RDD[Edge[ED]]): EdgeRDDImpl[ED, VD] = {
  val edgePartitions = edges.mapPartitionsWithIndex { (pid, iter) =>
    val builder = new EdgePartitionBuilder[ED, VD]
    iter.foreach { e =>
      builder.add(e.srcId, e.dstId, e.attr)
    }
    Iterator((pid, builder.toEdgePartition))
  }
  EdgeRDD.fromEdgePartitions(edgePartitions)
}

程序遍历 RDD[Edge[ED]] 的每个分区，并调用 builder.toEdgePartition 对分区内的边作相应的处理。如下所示：

def toEdgePartition: EdgePartition[ED, VD] = {
  val edgeArray = edges.trim().array
  new Sorter(Edge.edgeArraySortDataFormat[ED])
    .sort(edgeArray, 0, edgeArray.length, Edge.lexicographicOrdering)
  val localSrcIds = new Array[Int](edgeArray.size)
  val localDstIds = new Array[Int](edgeArray.size)
  val data = new Array[ED](edgeArray.size)
  val index = new GraphXPrimitiveKeyOpenHashMap[VertexId, Int]
  val global2local = new GraphXPrimitiveKeyOpenHashMap[VertexId, Int]
  val local2global = new PrimitiveVector[VertexId]
  var vertexAttrs = Array.empty[VD]
  //采用列式存储的方式，节省了空间
  if (edgeArray.length > 0) {
    index.update(edgeArray(0).srcId, 0)
    var currSrcId: VertexId = edgeArray(0).srcId
    var currLocalId = -1
    var i = 0
    while (i < edgeArray.size) {
      val srcId = edgeArray(i).srcId
      val dstId = edgeArray(i).dstId
      localSrcIds(i) = global2local.changeValue(srcId,
        { currLocalId += 1; local2global += srcId; currLocalId }, identity)
      localDstIds(i) = global2local.changeValue(dstId,
        { currLocalId += 1; local2global += dstId; currLocalId }, identity)
      data(i) = edgeArray(i).attr
      //相同顶点srcId中第一个出现的srcId与其下标
      if (srcId != currSrcId) {
        currSrcId = srcId
        index.update(currSrcId, i)
      }
      i += 1
    }
    vertexAttrs = new Array[VD](currLocalId + 1)
  }
  new EdgePartition(
    localSrcIds, localDstIds, data, index, global2local, local2global.trim().array, vertexAttrs,
    None)
}

说明：

• toEdgePartition 的第一步就是对边进行排序。
  • 按照 srcId 从小到大排序。排序是为了遍历时顺序访问，加快访问速度。采用数组而不是 Map，是因为数组是连续的内存单元，具有原子性，避免了 Map 的 hash 问题，访问速度快。
• toEdgePartition 的第二步就是填充相关属性。包括 localSrcIds, localDstIds, data, index, global2local, local2global, vertexAttrs。
  • 数组 localSrcIds, localDstIds 中保存的是通过 global2local.changeValue(srcId/dstId) 转换而成的分区本地索引。可以通过 localSrcIds、localDstIds 数组中保存的索引位从 local2global 中查到具体的 VertexId。
  • global2local 是一个简单的，key 值非负的快速 hash map：GraphXPrimitiveKeyOpenHashMap，保存 vertextId 和本地索引的映射关系。global2local 中包含当前 partition 所有 srcId、dstId 与本地索引的映射关系。
• data 就是当前分区的 attr 属性数组。
  • 我们知道相同的 srcId 可能对应不同的 dstId。按照 srcId 排序之后，相同的 srcId 会出现多行，如上图中的 index desc 部分。index 中记录的是相同 srcId 中第一个出现的 srcId 与其下标。
• local2global 记录的是所有的 VertexId 信息的数组。形如：srcId, dstId, srcId, dstId, srcId, dstId, srcId, dstId。其中会包含相同的 srcId。即：当前分区所有 vertextId 的顺序实际值。

我们可以通过根据本地下标取 VertexId，也可以根据 VertexId 取本地下标，取相应的属性。如下所示：

// 根据本地下标取 VertexId
localSrcIds/localDstIds -> index -> local2global -> VertexId
// 根据 VertexId 取本地下标，取属性
VertexId -> global2local -> index -> data -> attr object

Step2：构建顶点 VertexRDD
**
紧接着上面构建边 RDD 的代码，我们看看方法 fromEdgeRDD 的实现：

private def fromEdgeRDD[VD: ClassTag, ED: ClassTag](
         edges: EdgeRDDImpl[ED, VD],
         defaultVertexAttr: VD,
         edgeStorageLevel: StorageLevel,
         vertexStorageLevel: StorageLevel): GraphImpl[VD, ED] = {
  val edgesCached = edges.withTargetStorageLevel(edgeStorageLevel).cache()
  val vertices = VertexRDD.fromEdges(edgesCached, edgesCached.partitions.size, defaultVertexAttr)
    .withTargetStorageLevel(vertexStorageLevel)
  fromExistingRDDs(vertices, edgesCached)
}

从上面的代码我们可以知道，GraphX 使用 VertexRDD.fromEdges 构建顶点 VertexRDD，当然我们把边 RDD 作为参数传入。如下所示：

def fromEdges[VD: ClassTag](edges: EdgeRDD[_], numPartitions: Int, defaultVal: VD): VertexRDD[VD] = {
  // 1 创建路由表
  val routingTables = createRoutingTables(edges, new HashPartitioner(numPartitions))
  // 2 根据路由表生成分区对象vertexPartitions
  val vertexPartitions = routingTables.mapPartitions({ routingTableIter =>
    val routingTable =
      if (routingTableIter.hasNext) routingTableIter.next() else RoutingTablePartition.empty
    Iterator(ShippableVertexPartition(Iterator.empty, routingTable, defaultVal))
  }, preservesPartitioning = true)
  // 3 创建VertexRDDImpl对象
  new VertexRDDImpl(vertexPartitions)
}

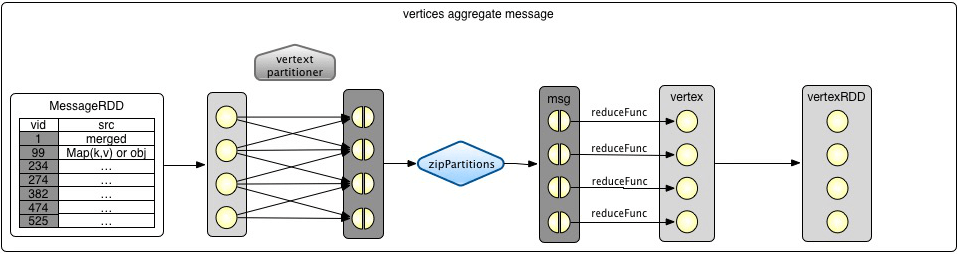

构建顶点 VertexRDD 的过程分为三步，如上代码中的注释。它的构建过程如下图所示：

Step3：创建路由表

为了能通过点找到边，每个点需要保存点到边的信息，这些信息保存在 RoutingTablePartition **中。createRoutingTables 方法如下所示：

private[graphx] def createRoutingTables(edges: EdgeRDD[_], vertexPartitioner: Partitioner): RDD[RoutingTablePartition] = {
  // 将edge partition中的数据转换成RoutingTableMessage类型，
  val vid2pid = edges.partitionsRDD.mapPartitions(_.flatMap(
    Function.tupled(RoutingTablePartition.edgePartitionToMsgs)))
}

上述程序首先将边分区中的数据转换成 RoutingTableMessage 类型，即 tuple(VertexId,Int) 类型。

def edgePartitionToMsgs(pid: PartitionID, edgePartition: EdgePartition[_, _]): Iterator[RoutingTableMessage] = {
  val map = new GraphXPrimitiveKeyOpenHashMap[VertexId, Byte]
  edgePartition.iterator.foreach { e =>
    map.changeValue(e.srcId, 0x1, (b: Byte) => (b | 0x1).toByte)
    map.changeValue(e.dstId, 0x2, (b: Byte) => (b | 0x2).toByte)
  }
  map.iterator.map { vidAndPosition =>
    val vid = vidAndPosition._1
    val position = vidAndPosition._2
    toMessage(vid, pid, position)
  }
}
//`30-0`比特位表示边分区`ID`,`32-31`比特位表示标志位
private def toMessage(vid: VertexId, pid: PartitionID, position: Byte): RoutingTableMessage = {
  val positionUpper2 = position << 30
  val pidLower30 = pid & 0x3FFFFFFF
  (vid, positionUpper2 | pidLower30)
}

根据代码，我们可以知道程序使用 int 的 32-31 比特位表示标志位，即 01: isSrcId ,10: isDstId。30-0 比特位表示边分区 ID。这样做可以节省内存。RoutingTableMessage 表达的信息是：顶点 id 和它相关联的边的分区 id 是放在一起的, 所以任何时候，我们都可以通过 RoutingTableMessage 找到顶点关联的边。

Step4：根据路由表生成分区对象

private[graphx] def createRoutingTables(edges: EdgeRDD[_], vertexPartitioner: Partitioner): RDD[RoutingTablePartition] = {
  // 将edge partition中的数据转换成RoutingTableMessage类型，
  val numEdgePartitions = edges.partitions.size
  vid2pid.partitionBy(vertexPartitioner).mapPartitions(
    iter => Iterator(RoutingTablePartition.fromMsgs(numEdgePartitions, iter)),
    preservesPartitioning = true)
}

我们将第 1 步生成的 vid2pid 按照 HashPartitioner 重新分区。我们看看 RoutingTablePartition.fromMsgs 方法：

def fromMsgs(numEdgePartitions: Int, iter: Iterator[RoutingTableMessage]): RoutingTablePartition = {
  val pid2vid = Array.fill(numEdgePartitions)(new PrimitiveVector[VertexId])
  val srcFlags = Array.fill(numEdgePartitions)(new PrimitiveVector[Boolean])
  val dstFlags = Array.fill(numEdgePartitions)(new PrimitiveVector[Boolean])
  for (msg <- iter) {
    val vid = vidFromMessage(msg)
    val pid = pidFromMessage(msg)
    val position = positionFromMessage(msg)
    pid2vid(pid) += vid
    srcFlags(pid) += (position & 0x1) != 0
    dstFlags(pid) += (position & 0x2) != 0
  }
  new RoutingTablePartition(pid2vid.zipWithIndex.map {
    case (vids, pid) => (vids.trim().array, toBitSet(srcFlags(pid)), toBitSet(dstFlags(pid)))
  })
}

该方法从 RoutingTableMessage 获取数据，将 vid, 边 pid, isSrcId/isDstId 重新封装到 pid2vid，srcFlags，dstFlags 这三个数据结构中。它们表示当前顶点分区中的点在边分区的分布。想象一下，重新分区后，新分区中的点可能来自于不同的边分区，所以一个点要找到边，就需要先确定边的分区号 pid, 然后在确定的边分区中确定是 srcId 还是 dstId, 这样就找到了边。新分区中保存 vids.trim().array, toBitSet(srcFlags(pid)), toBitSet(dstFlags(pid)) 这样的记录。这里转换为 toBitSet 保存是为了节省空间。

根据上文生成的 routingTables，重新封装路由表里的数据结构为 ShippableVertexPartition。ShippableVertexPartition 会合并相同重复点的属性 attr 对象，补全缺失的 attr 对象。r如下所示：

def apply[VD: ClassTag](iter: Iterator[(VertexId, VD)], routingTable: RoutingTablePartition, defaultVal: VD, mergeFunc: (VD, VD) => VD): ShippableVertexPartition[VD] = {
  val map = new GraphXPrimitiveKeyOpenHashMap[VertexId, VD]
  // 合并顶点
  iter.foreach { pair =>
    map.setMerge(pair._1, pair._2, mergeFunc)
  }
  // 不全缺失的属性值
  routingTable.iterator.foreach { vid =>
    map.changeValue(vid, defaultVal, identity)
  }
  new ShippableVertexPartition(map.keySet, map._values, map.keySet.getBitSet, routingTable)
}
//ShippableVertexPartition定义
ShippableVertexPartition[VD: ClassTag](
val index: VertexIdToIndexMap,
val values: Array[VD],
val mask: BitSet,
val routingTable: RoutingTablePartition)

map 就是映射 vertexId->attr，index 就是顶点集合，values 就是顶点集对应的属性集，mask 指顶点集的 BitSet。

Step5：生成 Graph 对象



使用上述构建的 edgeRDD 和 vertexRDD，使用 new GraphImpl(vertices, new ReplicatedVertexView(edges.asInstanceOf[EdgeRDDImpl[ED, VD]])) 就可以生成 Graph 对象。ReplicatedVertexView 是点和边的视图，用来管理运送 (shipping) 顶点属性到 EdgeRDD 的分区。当顶点属性改变时，我们需要运送它们到边分区来更新保存在边分区的顶点属性。

注意：在 ReplicatedVertexView 中不要保存一个对边的引用，因为在属性运送等级升级后，这个引用可能会发生改变。

class ReplicatedVertexView[VD: ClassTag, ED: ClassTag](var edges: EdgeRDDImpl[ED, VD], var hasSrcId: Boolean = false, var hasDstId: Boolean = false)

5.2.4 计算模式

5.2.4.1 BSP 计算模式

目前基于图的并行计算框架已经有很多，比如来自 Google 的 Pregel、来自 Apache 开源的图计算框架 Giraph/HAMA 以及最为著名的 GraphLab，其中 Pregel、HAMA 和 Giraph 都是非常类似的，都是基于 BSP（Bulk Synchronous Parallell）模式。 Bulk Synchronous Parallell，即整体同步并行。

在 BSP 中，一次计算过程由一系列全局超步组成，每一个超步由并发计算、通信和同步三个步骤组成。同步完成，标志着这个超步的完成及下一个超步的开始。 BSP 模式的准则是批量同步 (bulk synchrony)，其独特之处在于超步 (superstep) 概念的引入。一个 BSP 程序同时具有水平和垂直两个方面的结构。从垂直上看, 一个 BSP 程序由一系列串行的超步 (superstep) 组成，如图所示:

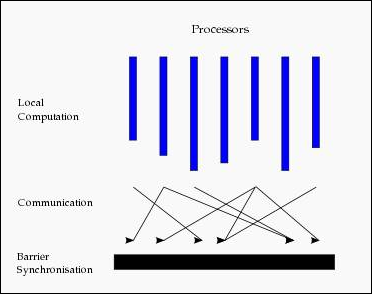

从水平上看，在一个超步中，所有的进程并行执行局部计算。一个超步可分为三个阶段，如图所示:

三个阶段：

• 本地计算阶段，每个处理器只对存储在本地内存中的数据进行本地计算。
• 全局通信阶段，对任何非本地数据进行操作。
• 栅栏同步阶段，等待所有通信行为的结束。

BSP 模型有如下几个特点：

• 将计算划分为一个一个的超步 (superstep)，有效避免死锁。
• 将处理器和路由器分开，强调了计算任务和通信任务的分开，而路由器仅仅完成点到点的消息传递，不提供组合、复制和广播等功能，这样做既掩盖具体的互连网络拓扑，又简化了通信协议。
• 采用障碍同步的方式、以硬件实现的全局同步是可控的粗粒度级，提供了执行紧耦合同步式并行算法的有效方式。

5.2.4.2 图操作一览

正如 RDDs 有基本的操作 map、filter 和 reduceByKey 一样，属性图也有基本的集合操作，这些操作采用用户自定义的函数并产生包含转换特征和结构的新图。定义在 Graph 中的核心操作是经过优化的实现。表示为核心操作的组合的便捷操作定义在 GraphOps 中。然而，因为有 Scala 的隐式转换，定义在 GraphOps 中的操作可以作为 Graph 的成员自动使用。例如，我们可以通过下面的方式计算每个顶点 (定义在 GraphOps 中) 的入度。如下所示：

val graph: Graph[(String, String), String]
// Use the implicit GraphOps.inDegrees operator
val inDegrees: VertexRDD[Int] = graph.inDegrees

区分核心图操作和 GraphOps 的原因是为了在将来支持不同的图表示。每个图表示都必须提供核心操作的实现并重用很多定义在 GraphOps 中的有用操作。

5.2.4.3 基本信息操作

以下是定义在 Graph 和 GraphOps 中（为了简单起见，表现为图的成员）的功能的快速浏览。注意，某些函数签名已经简化（如默认参数和类型的限制已删除），一些更高级的功能已经被删除，所以请参阅 API 文档了解官方的操作列表。

图属性操作总结：

import org.apache.spark._
import org.apache.spark.graphx._
import org.apache.spark.rdd.RDD
val users: VertexRDD[(String, String)] = VertexRDD[(String, String)](sc.parallelize(Array((3L, ("rxin", "student")), (7L, ("jgonzal", "postdoc")), (5L, ("franklin", "prof")), (2L, ("istoica", "prof")))))
val relationships: RDD[Edge[String]] = sc.parallelize(Array(Edge(3L, 7L, "collab"), Edge(5L, 3L, "advisor"), Edge(2L, 5L, "colleague"), Edge(5L, 7L, "pi")))
val graph = Graph(users, relationships)
/** 图属性操做总结 */
class Graph[VD, ED] {
  // 图信息操做
  // 获取边的数量
  val numEdges: Long
  // 获取顶点的数量
  val numVertices: Long
  // 获取全部顶点的入度
  val inDegrees: VertexRDD[Int]
  // 获取全部顶点的出度
  val outDegrees: VertexRDD[Int]
  // 获取全部顶点入度与出度之和
  val degrees: VertexRDD[Int]
  // 获取全部顶点的集合
  val vertices: VertexRDD[VD]
  // 获取全部边的集合
  val edges: EdgeRDD[ED]
  // 获取全部triplets表示的集合
  val triplets: RDD[EdgeTriplet[VD, ED]]
  // 缓存操做
  def persist(newLevel: StorageLevel = StorageLevel.MEMORY_ONLY): Graph[VD, ED]
  def cache(): Graph[VD, ED]
  // 取消缓存
  def unpersist(blocking: Boolean = true): Graph[VD, ED]
  // 图重新分区
  def partitionBy(partitionStrategy: PartitionStrategy): Graph[VD, ED]
  // 顶点和边属性转换
  def mapVertices[VD2](map: (VertexID, VD) => VD2): Graph[VD2, ED]
  def mapEdges[ED2](map: Edge[ED] => ED2): Graph[VD, ED2]
  def mapEdges[ED2](map: (PartitionID, Iterator[Edge[ED]]) => Iterator[ED2]): Graph[VD, ED2]
  def mapTriplets[ED2](map: EdgeTriplet[VD, ED] => ED2): Graph[VD, ED2]
  def mapTriplets[ED2](map: (PartitionID, Iterator[EdgeTriplet[VD, ED]]) => Iterator[ED2]): Graph[VD, ED2]
  // 修改图结构
  // 反转图
  def reverse: Graph[VD, ED]
  // 获取子图
  def subgraph(epred: EdgeTriplet[VD, ED] => Boolean = (x => true), vpred: (VertexID, VD) => Boolean = ((v, d) => true)): Graph[VD, ED]
  def mask[VD2, ED2](other: Graph[VD2, ED2]): Graph[VD, ED]
  def groupEdges(merge: (ED, ED) => ED): Graph[VD, ED]
  // Join RDDs with the graph
  def joinVertices[U](table: RDD[(VertexID, U)])(mapFunc: (VertexID, VD, U) => VD): Graph[VD, ED]
  def outerJoinVertices[U, VD2](other: RDD[(VertexID, U)]) (mapFunc: (VertexID, VD, Option[U]) => VD2): Graph[VD2, ED]
  // Aggregate information about adjacent triplets
  def collectNeighborIds(edgeDirection: EdgeDirection): VertexRDD[Array[VertexID]]
  def collectNeighbors(edgeDirection: EdgeDirection): VertexRDD[Array[(VertexID, VD)]]
  def aggregateMessages[Msg: ClassTag](sendMsg: EdgeContext[VD, ED, Msg] => Unit, mergeMsg: (Msg, Msg) => Msg, tripletFields: TripletFields = TripletFields.All): VertexRDD[A]
  // Iterative graph-parallel computation
  def pregel[A](initialMsg: A, maxIterations: Int, activeDirection: EdgeDirection)(vprog: (VertexID, VD, A) => VD, sendMsg: EdgeTriplet[VD, ED] => Iterator[(VertexID, A)], mergeMsg: (A, A) => A): Graph[VD, ED]
  // Basic graph algorithms
  def pageRank(tol: Double, resetProb: Double = 0.15): Graph[Double, Double]
  def connectedComponents(): Graph[VertexID, ED]
  def triangleCount(): Graph[Int, ED]
  def stronglyConnectedComponents(numIter: Int): Graph[VertexID, ED]
}

5.2.4.4 转换操作

GraphX 中的转换操作主要有 mapVertices、mapEdges 和 mapTriplets 三个，它们在 Graph 文件中定义，在 GraphImpl 文件中实现。下面分别介绍这三个方法。

mapVertices

mapVertices 用来更新顶点属性**。从图的构建那章我们知道，顶点属性保存在边分区中，所以我们需要改变的是边分区中的属性。对当前图每一个顶点应用提供的 map 函数来修改顶点的属性，返回一个新的图。

override def mapVertices[VD2: ClassTag]
(f: (VertexId, VD) => VD2)(implicit eq: VD =:= VD2 = null): Graph[VD2, ED] = {
  if (eq != null) {
    vertices.cache()
    // 使用方法 f 处理 vertices
    val newVerts = vertices.mapVertexPartitions(_.map(f)).cache()
    // 获得两个不同 vertexRDD 的不同
    val changedVerts = vertices.asInstanceOf[VertexRDD[VD2]].diff(newVerts)
    // 更新 ReplicatedVertexView
    val newReplicatedVertexView = replicatedVertexView.asInstanceOf[ReplicatedVertexView[VD2, ED]]
      .updateVertices(changedVerts)
    new GraphImpl(newVerts, newReplicatedVertexView)
  } else {
    GraphImpl(vertices.mapVertexPartitions(_.map(f)), replicatedVertexView.edges)
  }
}

上面的代码中，当 VD 和 VD2 类型相同时，我们可以重用没有发生变化的点，否则需要重新创建所有的点。我们分析 VD 和 VD2 相同的情况，分四步处理。

（1）使用方法 f 处理 vertices，获得新的 VertexRDD。

（2）使用在 VertexRDD 中定义的 diff 方法求出新 VertexRDD 和源 VertexRDD 的不同。

override def diff(other: VertexRDD[VD]): VertexRDD[VD] = {
  val otherPartition = other match {
    case other: VertexRDD[_] if this.partitioner == other.partitioner =>
      other.partitionsRDD
    case _ =>
      VertexRDD(other.partitionBy(this.partitioner.get)).partitionsRDD
  }
  val newPartitionsRDD = partitionsRDD.zipPartitions(
    otherPartition, preservesPartitioning = true
  ) { (thisIter, otherIter) =>
    val thisPart = thisIter.next()
    val otherPart = otherIter.next()
    Iterator(thisPart.diff(otherPart))
  }
  this.withPartitionsRDD(newPartitionsRDD)
}

这个方法首先处理新生成的 VertexRDD 的分区，如果它的分区和源 VertexRDD 的分区一致，那么直接取出它的 partitionsRDD，否则重新分区后取出它的 partitionsRDD。 针对新旧两个 VertexRDD 的所有分区，调用 VertexPartitionBaseOps 中的 diff 方法求得分区的不同。

def diff(other: Self[VD]): Self[VD] = {
  // 首先判断
  if (self.index != other.index) {
    diff(createUsingIndex(other.iterator))
  } else {
    val newMask = self.mask & other.mask
    var i = newMask.nextSetBit(0)
    while (i >= 0) {
      if (self.values(i) == other.values(i)) {
        newMask.unset(i)
      }
      i = newMask.nextSetBit(i + 1)
    }
    this.withValues(other.values).withMask(newMask)
  }
}

该方法隐藏两个 VertexRDD 中相同的顶点信息，得到一个新的 VertexRDD。

（3）更新 ReplicatedVertexView。

def updateVertices(updates: VertexRDD[VD]): ReplicatedVertexView[VD, ED] = {
  // 生成一个 VertexAttributeBlock
  val shippedVerts = updates.shipVertexAttributes(hasSrcId, hasDstId)
    .setName("ReplicatedVertexView.updateVertices - shippedVerts %s %s (broadcast)".format(
      hasSrcId, hasDstId))
    .partitionBy(edges.partitioner.get)
  // 生成新的边 RDD
  val newEdges = edges.withPartitionsRDD(edges.partitionsRDD.zipPartitions(shippedVerts) {
    (ePartIter, shippedVertsIter) => ePartIter.map {
      case (pid, edgePartition) =>
        (pid, edgePartition.updateVertices(shippedVertsIter.flatMap(_._2.iterator)))
    }
  })
  new ReplicatedVertexView(newEdges, hasSrcId, hasDstId)
}

updateVertices 方法返回一个新的 ReplicatedVertexView，它更新了边分区中包含的顶点属性。我们看看它的实现过程。首先看 shipVertexAttributes 方法的调用。调用 shipVertexAttributes 方法会生成一个 VertexAttributeBlock，VertexAttributeBlock 包含当前分区的顶点属性，这些属性可以在特定的边分区使用。

def shipVertexAttributes(
                          shipSrc: Boolean, shipDst: Boolean): Iterator[(PartitionID, VertexAttributeBlock[VD])] = {
  Iterator.tabulate(routingTable.numEdgePartitions) { pid =>
    val initialSize = if (shipSrc && shipDst) routingTable.partitionSize(pid) else 64
    val vids = new PrimitiveVector[VertexId](initialSize)
    val attrs = new PrimitiveVector[VD](initialSize)
    var i = 0
    routingTable.foreachWithinEdgePartition(pid, shipSrc, shipDst) { vid =>
      if (isDefined(vid)) {
        vids += vid
        attrs += this(vid)
      }
      i += 1
    }
    // (边分区id, VertexAttributeBlock (顶点id, 属性))
    (pid, new VertexAttributeBlock(vids.trim().array, attrs.trim().array))
  }
}

获得新的顶点属性之后，我们就可以调用 updateVertices 更新边中顶点的属性了，如下面代码所示：

edgePartition.updateVertices(shippedVertsIter.flatMap(_._2.iterator))
//更新EdgePartition的属性
def updateVertices(iter: Iterator[(VertexId, VD)]): EdgePartition[ED, VD] = {
  val newVertexAttrs = new Array[VD](vertexAttrs.length)
  System.arraycopy(vertexAttrs, 0, newVertexAttrs, 0, vertexAttrs.length)
  while (iter.hasNext) {
    val kv = iter.next()
    //global2local获得顶点的本地index
    newVertexAttrs(global2local(kv._1)) = kv._2
  }
  new EdgePartition(
    localSrcIds, localDstIds, data, index, global2local, local2global, newVertexAttrs,
    activeSet)
}

例子：将顶点的 2 个属性合并为 1 个属性（即将字符串合并）。

scala> graph.vertices.collect.foreach(println _)
(5,(franklin,prof))
(2,(istoica,prof))
(3,(rxin,student))
(7,(jgonzal,postdoc))
scala> graph.mapVertices{ case (vid, (attr1,attr2)) => attr1 + attr2 }   // 或者  graph.mapVertices((VertexId, VD) => VD._1 + VD._2)
res20: org.apache.spark.graphx.Graph[String,String] = org.apache.spark.graphx.impl.GraphImpl@4c819eab
scala> res20.vertices.collect.foreach(println _)
(5,franklinprof)
(2,istoicaprof)
(3,rxinstudent)
(7,jgonzalpostdoc)

mapEdges

mapEdges 用来更新边属性**。对当前图每一条边应用提供的 map 函数来修改边的属性，返回一个新图。

override def mapEdges[ED2: ClassTag](f: (PartitionID, Iterator[Edge[ED]]) => Iterator[ED2]): Graph[VD, ED2] = {
  val newEdges = replicatedVertexView.edges
    .mapEdgePartitions((pid, part) => part.map(f(pid, part.iterator)))
  new GraphImpl(vertices, replicatedVertexView.withEdges(newEdges))
}

相比于 mapVertices，mapEdges 显然要简单得多，它只需要根据方法 f 生成新的 EdgeRDD，然后再初始化即可。

例子：将边的属性都加一个前缀。

scala> graph.edges.collect.foreach(println _)
Edge(3,7,collab)
Edge(5,3,advisor)
Edge(2,5,colleague)
Edge(5,7,pi)
scala> graph.mapEdges(edge => "name:" + edge.attr)
res29: org.apache.spark.graphx.Graph[(String, String),String] = org.apache.spark.graphx.impl.GraphImpl@72da828b
scala> res29.edges.collect.foreach(println _)
Edge(3,7,name:collab)
Edge(5,3,name:advisor)
Edge(2,5,name:colleague)
Edge(5,7,name:pi)

mapTriplets

mapTriplets 用来更新边属性。与 mapEdges 不同的地方仅仅在于可以使用的作为 map 条件的东西多了邻近的顶点的属性**，最终改变的东西仍然是 edge 的属性。

override def mapTriplets[ED2: ClassTag](
    f: (PartitionID, Iterator[EdgeTriplet[VD, ED]]) => Iterator[ED2],
    tripletFields: TripletFields): Graph[VD, ED2] = {
  vertices.cache()
  replicatedVertexView.upgrade(vertices, tripletFields.useSrc, tripletFields.useDst)
  val newEdges = replicatedVertexView.edges.mapEdgePartitions { (pid, part) =>
    part.map(f(pid, part.tripletIterator(tripletFields.useSrc, tripletFields.useDst)))
  }
  new GraphImpl(vertices, replicatedVertexView.withEdges(newEdges))
}

这段代码中，replicatedVertexView 调用 upgrade 方法修改当前的 ReplicatedVertexView，使调用者可以访问到指定级别的边信息（如仅仅可以读源顶点的属性）。

def upgrade(vertices: VertexRDD[VD], includeSrc: Boolean, includeDst: Boolean) {
  // 判断传递级别
  val shipSrc = includeSrc && !hasSrcId
  val shipDst = includeDst && !hasDstId
  if (shipSrc || shipDst) {
    val shippedVerts: RDD[(Int, VertexAttributeBlock[VD])] =
      vertices.shipVertexAttributes(shipSrc, shipDst)
        .setName("ReplicatedVertexView.upgrade(%s, %s) - shippedVerts %s %s (broadcast)".format(
          includeSrc, includeDst, shipSrc, shipDst))
        .partitionBy(edges.partitioner.get)
    val newEdges = edges.withPartitionsRDD(edges.partitionsRDD.zipPartitions(shippedVerts) {
      (ePartIter, shippedVertsIter) => ePartIter.map {
        case (pid, edgePartition) =>
          (pid, edgePartition.updateVertices(shippedVertsIter.flatMap(_._2.iterator)))
      }
    })
    edges = newEdges
    hasSrcId = includeSrc
    hasDstId = includeDst
  }
}

最后，用 f 处理边，生成新的 RDD，最后用新的数据初始化图。

例子：边属性添加前缀。

scala> graph.edges.collect.foreach(println _)
Edge(3,7,collab)
Edge(5,3,advisor)
Edge(2,5,colleague)
Edge(5,7,pi)
scala> graph.mapTriplets(tri => "name:" + tri.attr).triplets
res37: org.apache.spark.rdd.RDD[org.apache.spark.graphx.EdgeTriplet[(String, String),String]] = MapPartitionsRDD[80] at mapPartitions at GraphImpl.scala:48
scala> graph.mapTriplets(tri => "name:" + tri.attr).triplets.collect
res39: Array[org.apache.spark.graphx.EdgeTriplet[(String, String),String]] = Array(((3,(rxin,student)),(7,(jgonzal,postdoc)),name:collab), ((5,(franklin,prof)),(3,(rxin,student)),name:advisor), ((2,(istoica,prof)),(5,(franklin,prof)),name:colleague), ((5,(franklin,prof)),(7,(jgonzal,postdoc)),name:pi))
scala> graph.mapTriplets(tri => "name:" + tri.attr).triplets.collect.foreach(println _)
((3,(rxin,student)),(7,(jgonzal,postdoc)),name:collab)
((5,(franklin,prof)),(3,(rxin,student)),name:advisor)
((2,(istoica,prof)),(5,(franklin,prof)),name:colleague)
((5,(franklin,prof)),(7,(jgonzal,postdoc)),name:pi)

5.2.4.5 结构操作

当前的 GraphX 仅仅支持一组简单的常用结构性操作。下面是基本的结构性操作列表：

class Graph[VD, ED] {
  def reverse: Graph[VD, ED]
  def subgraph(epred: EdgeTriplet[VD,ED] => Boolean,
               vpred: (VertexId, VD) => Boolean): Graph[VD, ED]
  def mask[VD2, ED2](other: Graph[VD2, ED2]): Graph[VD, ED]
  def groupEdges(merge: (ED, ED) => ED): Graph[VD,ED]
}

下面分别介绍这四种函数的原理。

reverse

reverse 操作返回一个新的图，这个图的边的方向都是反转的**。例如，这个操作可以用来计算反转的 PageRank。因为反转操作没有修改顶点或者边的属性或者改变边的数量，所以我们可以在不移动或者复制数据的情况下有效地实现它。

override def reverse: Graph[VD, ED] = {
  new GraphImpl(vertices.reverseRoutingTables(), replicatedVertexView.reverse())
}
def reverse(): ReplicatedVertexView[VD, ED] = {
  val newEdges = edges.mapEdgePartitions((pid, part) => part.reverse)
  new ReplicatedVertexView(newEdges, hasDstId, hasSrcId)
}
// EdgePartition 中的 reverse
def reverse: EdgePartition[ED, VD] = {
  val builder = new ExistingEdgePartitionBuilder[ED, VD](
    global2local, local2global, vertexAttrs, activeSet, size)
  var i = 0
  while (i < size) {
    val localSrcId = localSrcIds(i)
    val localDstId = localDstIds(i)
    val srcId = local2global(localSrcId)
    val dstId = local2global(localDstId)
    val attr = data(i)
    // 将源顶点和目标顶点换位置
    builder.add(dstId, srcId, localDstId, localSrcId, attr)
    i += 1
  }
  builder.toEdgePartition
}

subgraph

subgraph 操作利用顶点和边的判断式（predicates），返回的图仅仅包含满足顶点判断式的顶点、满足边判断式的边以及满足顶点判断式的 triple**。subgraph 操作可以用于很多场景，如获取 感兴趣的顶点和边组成的图或者获取清除断开连接后的图。

override def subgraph(
                       epred: EdgeTriplet[VD, ED] => Boolean = x => true,
                       vpred: (VertexId, VD) => Boolean = (a, b) => true): Graph[VD, ED] = {
  vertices.cache()
  // 过滤 vertices，重用 partitione和索引
  val newVerts = vertices.mapVertexPartitions(_.filter(vpred))
  // 过滤 triplets
  replicatedVertexView.upgrade(vertices, true, true)
  val newEdges = replicatedVertexView.edges.filter(epred, vpred)
  new GraphImpl(newVerts, replicatedVertexView.withEdges(newEdges))
}
// 该代码显示，subgraph 方法的实现分两步：先过滤 VertexRDD，然后再过滤 EdgeRDD。如上，过滤 VertexRDD 比较简单，我们重点看过滤 EdgeRDD 的过程。
def filter(
            epred: EdgeTriplet[VD, ED] => Boolean,
            vpred: (VertexId, VD) => Boolean): EdgeRDDImpl[ED, VD] = {
  mapEdgePartitions((pid, part) => part.filter(epred, vpred))
}
// EdgePartition 中的 filter 方法
def filter(
            epred: EdgeTriplet[VD, ED] => Boolean,
            vpred: (VertexId, VD) => Boolean): EdgePartition[ED, VD] = {
  val builder = new ExistingEdgePartitionBuilder[ED, VD](global2local, local2global, vertexAttrs, activeSet)
  var i = 0
  while (i < size) {
    // The user sees the EdgeTriplet, so we can't reuse it and must create one per edge.
    val localSrcId = localSrcIds(i)
    val localDstId = localDstIds(i)
    val et = new EdgeTriplet[VD, ED]
    et.srcId = local2global(localSrcId)
    et.dstId = local2global(localDstId)
    et.srcAttr = vertexAttrs(localSrcId)
    et.dstAttr = vertexAttrs(localDstId)
    et.attr = data(i)
    if (vpred(et.srcId, et.srcAttr) && vpred(et.dstId, et.dstAttr) && epred(et)) {
      builder.add(et.srcId, et.dstId, localSrcId, localDstId, et.attr)
    }
    i += 1
  }
  builder.toEdgePartition
}

因为用户可以看到 EdgeTriplet 的信息，所以我们不能重用 EdgeTriplet，需要重新创建一个，然后在用 epred 函数处理。

例子：

scala> graph.subgraph(Triplet => Triplet.attr.startsWith("c"), (VertexId, VD) => VD._2.startsWith("pro"))
res3: org.apache.spark.graphx.Graph[(String, String),String] = org.apache.spark.graphx.impl.GraphImpl@49db5438
scala> res3.vertices.collect
res4: Array[(org.apache.spark.graphx.VertexId, (String, String))] = Array((2,(istoica,prof)), (5,(franklin,prof)))
scala> res3.edges.collect
res5: Array[org.apache.spark.graphx.Edge[String]] = Array(Edge(2,5,colleague))

mask

mask 操作构造一个子图，类似于交集，这个子图包含输入图中包含的顶点和边**。它的实现很简单，顶点和边均做 inner join 操作即可。这个操作可以和 subgraph 操作相结合，基于另外一个相关图的特征去约束一个图。

override def mask[VD2: ClassTag, ED2: ClassTag] (
      other: Graph[VD2, ED2]): Graph[VD, ED] = {
  val newVerts = vertices.innerJoin(other.vertices) { (vid, v, w) => v }
  val newEdges = replicatedVertexView.edges.innerJoin(other.edges) { (src, dst, v, w) => v }
  new GraphImpl(newVerts, replicatedVertexView.withEdges(newEdges))
}

groupEdges

groupEdges 操作合并多重图中的并行边 (如顶点对之间重复的边)，并传入一个函数来合并两个边的属性。在大量的应用程序中，并行的边可以合并（它们的权重合并）为一条边从而降低图的大小。

override def groupEdges(merge: (ED, ED) => ED): Graph[VD, ED] = {
  val newEdges = replicatedVertexView.edges.mapEdgePartitions(
    (pid, part) => part.groupEdges(merge))
  new GraphImpl(vertices, replicatedVertexView.withEdges(newEdges))
}
def groupEdges(merge: (ED, ED) => ED): EdgePartition[ED, VD] = {
  val builder = new ExistingEdgePartitionBuilder[ED, VD](
    global2local, local2global, vertexAttrs, activeSet)
  var currSrcId: VertexId = null.asInstanceOf[VertexId]
  var currDstId: VertexId = null.asInstanceOf[VertexId]
  var currLocalSrcId = -1
  var currLocalDstId = -1
  var currAttr: ED = null.asInstanceOf[ED]
  // 迭代处理所有的边
  var i = 0
  while (i < size) {
    // 如果源顶点和目的顶点都相同
    if (i > 0 && currSrcId == srcIds(i) && currDstId == dstIds(i)) {
      // 合并属性
      currAttr = merge(currAttr, data(i))
    } else {
      // This edge starts a new run of edges
      if (i > 0) {
        // 添加到 builder 中
        builder.add(currSrcId, currDstId, currLocalSrcId, currLocalDstId, currAttr)
      }
      // Then start accumulating for a new run
      currSrcId = srcIds(i)
      currDstId = dstIds(i)
      currLocalSrcId = localSrcIds(i)
      currLocalDstId = localDstIds(i)
      currAttr = data(i)
    }
    i += 1
  }
  if (size > 0) {
    builder.add(currSrcId, currDstId, currLocalSrcId, currLocalDstId, currAttr)
  }
  builder.toEdgePartition
}
