曲线 ①

曲线长度 Curve Length

• 功能：用来提取计算曲线的长度
• 演示：

曲线->网格 Curve to Mesh

• 功能：将曲线生成网格物体。
• 轮廓曲线：给定一个曲线轮廓，将物体转为网格。
• 封盖：是否启用封盖，是一个布尔值。
• 演示：

曲线->点 Curve to Points

• 功能：将曲线装换为点，后期用于点实例。
• 曲线：输入一条曲线
• 模式
  • 已解算：基于NURBS和贝塞尔样条线的精度属性，从曲线的解算点创建点。
    • 可以在曲线后面链接一个**设置样条线类型**节点，在后面在连接**设置样条线精度**节点
      • NURBS类型，如果不连接**设置样条线精度**，默认12的精度
  • 长度：每隔一段距离创建一个点
  • 数量：直接根据输入的数量创建点，滑动数值可到2，手动可输入1。
• 同时还可以输入点的切向，法向和旋转
• 演示

填充曲线 Fill Curve

• 功能：对闭合或者非闭合的的曲线进行填充面。
• 三角形：使用三角形进行填充。
• 多边形：使用多边形进行填充
• 通过文字的对比可以看出，三角形填充和其他网格编辑的填充还是有点区别的。
• 演示：

圆角曲线 Fillet Curve

• 功能：对曲线的顶点进行倒角。
• 半径：倒角的半径大小。
• 多段性模式的数量：倒角分段数，分段越多，倒角越圆滑。
• 贝塞尔模式：倒角分段数受贝塞尔曲线精度影响。
• Limit Radius：限制倒角的大小。
• 演示：由于星型曲线属于多段线，故演示贝塞尔模式时，使用**设置曲线类型**节点，将星型装换为贝塞尔曲线（贝塞尔曲线默认精度是12）；也可使用**设置曲线精度**节点，将贝塞尔曲线的精度设置为其他值，如1。

曲线重采样 Resample Curve

• 功能：对曲线增加采样点，数量和长度模式可以理解为没有平滑的细分和反细分，已解算模式没有调节功能，仅接受端传递过来的信号进行采样。
• 数量模式：根据输入的数量对曲线进行重新计算精度。
• 长度模式：根据输入的长度间隔对曲线进行重新计算精度。
• 已解算模式：继承NURBS和贝塞尔样条线的精度属性，多段线则不变。
• 演示：

反转曲线 Reverse Curve

• 功能：将曲线的首尾进行反向。
• 演示：

曲线采样 Sample Curve

• 功能：从输入曲线的起点开始，以系数0-1或者长度距离来计算曲线上的点，然后输出这个点的位置/切向/法向属性值。
• 演示1：
  • 系数模式时，可以用**运算**节点的分数链接到系数，分数输出的永远是数值的系小数，也就是0-1的值。
  • 长度模式时，可以提取曲线的长度，用**运算**节点的模数，来提取曲线的长度。

• 演示2：

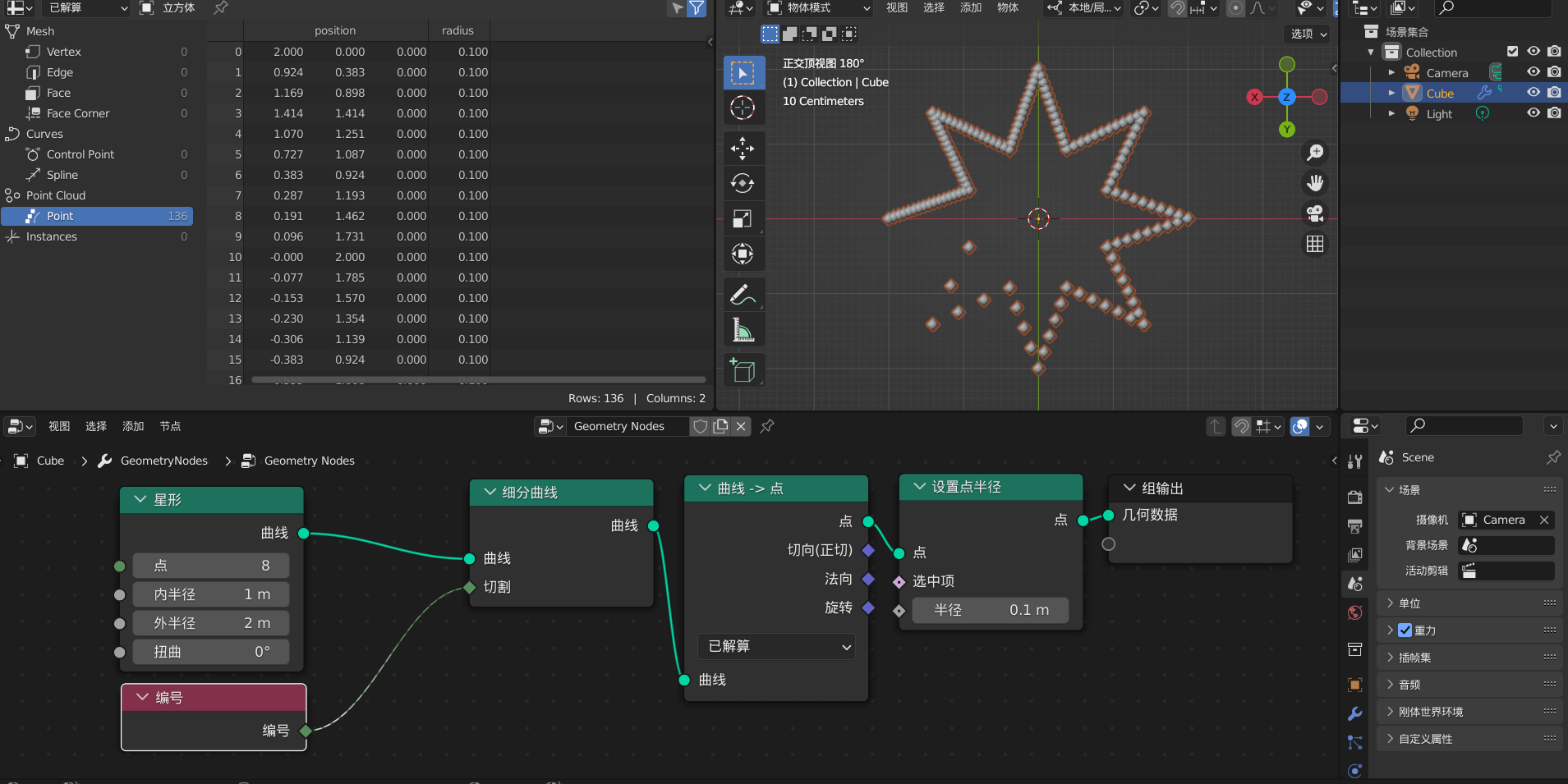

细分曲线 Subdivide Curve

• 功能：该节点会在曲线输入的现有控制点之间加入更多的控制点。对于贝塞尔曲线和多段线曲线，曲线的形状完全不会改变。
• 在每段上要增加的控制点的数量。当输入是一个字段时，一个段的切割数由该字段在前一个点评估时的值决定。
• 演示：

修剪曲线 Trim Curve

• 功能：该节点会对从起点到终点对输入的曲线（系数或长度）进行修剪，输入的曲线必须是非闭环曲线。
• 演示：
