产品简介
Robotbit是增强【喵比特】实用性能、丰富其使用场景的优秀解决方案，作为【喵比特】的扩展板，Robotbit自身带有电机舵机驱动芯片，很好的解决了在使用【喵比特】想要制作机器人却止步于驱动能力弱的难处；通过板载的电源管理和电源保护电路，确保制作的项目能够独立运作，甚至在不慎短路或电流过大的瞬间能够通过暂时断开的方式保护板子和电池，无论是作为个人项目的创作还是教学场景的应用，都是安全和功能并存的好选择
产品特色
- 能够驱动舵机、电机和步进电机，满足机器人制作需求
- 提供配套使用的熟料底座保护壳，让Robotbit能够结合诸如乐高插销、M3螺丝和铜柱的安装方式
- 带电源管理和电源保护电路
- 板载可编程的声、光功能
基本参数
| 尺寸 | 78 x 57 x 23 mm |
|---|---|
| 净重 | 37.5g |
| 小孔直径 | 3.0mm |
| 大孔直径 | 4.8mm |
技术参数
| 供电方式 | 5V（USB供电）、3.7~4.2V（18650锂电池） |
|---|---|
| 工作电压 | 3V/5V（18650锂电池供电最大1A输出） |
| Vin外部输入 | 最大6V（3A） |

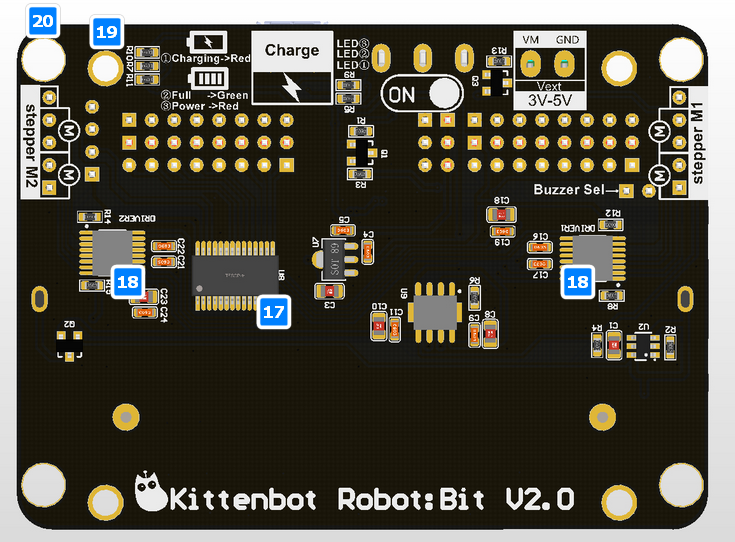

硬件细节
| 1.外接电源（防反接） | 2. 电源开关 | 3. 电源指示灯 | 4. 电量指示灯 |
|---|---|---|---|
| 5. MicroUSB充电口 | 6. 4路直流电机/2路28BYJ步进电机 | 7. 蜂鸣器跳线帽 | 8. 8路IO |
| 9. 5V与GND排针 | 10. 无源蜂鸣器 | 11. 8路舵机3PIN接口 | 12. I2C接口 |
| 13. 18650锂电池座 | 14. 电池保护激活按钮 | 15. Microbit插槽 | 16. 4路全彩RGB |
| 17. 舵机驱动PCA9685 | 18. 电机驱动DVR8833 | 19. M3铜柱固定孔 | 20. 标准乐高孔 |
使用说明
- 安装电池，注意18650电池正负极
- 安装乐高塑料底座（乐高塑料底座用于与乐高结构件进行结合，方便大家快速搭建作品）
- 斜斜插进去
- 再掰下塑料边框，让塑料凸凸的结构恰好盖在电路板上
- 安装好的效果
喵比特主控板使用
插上主控板
将喵比特主控板插到Robotbit扩展板上，主板屏幕是朝前方，如图所示
打开电源
打开Robotbit扩展板的电源与喵比特主控板的电源，如图所示
插上数据线
将数据线插上喵比特USB口上，并连接电脑的USB。
根据编程指引，即可对喵比特和Robotbit扩展板进行编程控制
充电
如需对扩展板进行充电时，请将USB线插到Robotbit扩展板背后的USB口。
扩展板的充电电压为5V，用手机的充电器或者电脑USB口进行充电即可。
充电时，状态灯为红色，充满状态灯为绿色，5V1A的充电器充满大概需要1~2个小时。
（充电时，推荐把开关关闭，这样充电会更快）
