01 Micropython API

『进入了Micropython的世界，这一节将为你提供丰富的接口，帮助你用喵家编程硬件做更多的事情』

导入meowbit库

只有导入了meowbit库，才能使用完整的功能API噢😶

 # Micropython中的导包缩写形式，可以少些一些代码
from meowbit import *
screen.text('hello world')

按键

喵比特上有6个可编程按键，布局贴合游戏机

sensor.btnValue(btn)
返回按键状态值，数字信号。参数：

• btn: 取值 ‘a’、’b’、’up’、’down’、’left’、’right’，分别代表6个按键

sensor.btnTrig[btn] = fn
按键的中断事件，可以给按键按下绑定一个执行函数。参数：

• fn：中断时要执行的函数 :::warning 这个自定义中断函数内不要做

• 延时太长或执行内容太多的工作

• 带有内存分配的操作，比如新建一个变量 :::

示例程序📋：

# 按键A控制LED1开关
from meowbit import *
while 1:
    if(sensor.btnValue('a')):
        led1.on()
    else:
        led1.off()

# 按键A的中断事件控制LED1亮灭
from meowbit import *
import time
def fn():
    led1.toggle()
    time.sleep_ms(500) # delay(ms)/消除机械抖动
sensor.btnTrig['a'] = fn
sensor.startSchedule() # 不管开了几个中断线程，这条只需一次

LED

喵比特右上角有2颗LED，分别是绿色led1和红色led2

led1.on() / led1.off()
开关控制

led1.toggle()
状态切换，根据当前该灯的状态去另一个状态

led1.intensity(brightness)

更改LED灯的亮度

• brightness：0～255（暗～亮，默认255，建议50）

示例程序📋：

# 开关_开机绿灯闪烁5次
from meowbit import *
from time import sleep
for i in range(5):
    led1.on()
    sleep(1)
    led1.off()
    sleep(1)

# 状态切换_开机红灯闪烁5次
from meowbit import *
from time import sleep
for i in range(5):    # 红色灯不太明显，可能需要拨开套子看
    led2.toggle()
    sleep(1)

# 状态切换_从暗到亮再到灭
from meowbit import *
import time
for i in range(256):
    led1.intensity(i)
    time.sleep_ms(10)
for i in range(255, 0, -1):
    led1.intensity(i)
    time.sleep_ms(10)

蜂鸣器

无源蜂鸣器是采用定时器模拟PWM驱动发声

buzzer.tone(freq, d = 0.5)
频率对应音调表

• freq：频率，对应音调
• d：持续时间（单位秒），默认为0.5s，当d=-1时，设置为持续发声

buzzer.note(note, rest = 0.5)

• note：0~130共12个八度，12的整处倍数为C调
• rest：持续时间（单位秒），默认为0.5s

buzzer.rest(rest)
静音一定时间

• rest：持续时间（单位秒）

buzzer.melody(m, bpm = 120)
播放一段旋律

• bpm：拍速，默认为120，即120拍/分钟
• m：m=octave:duration=音符+八度音阶[默认为4]:滴答音的次数[默认4]，规定duration = 4为1个四分音符，并且滴答音单位时长是由bpm决定的，可为任意时长
  • 当c4:4在bpm为默认情况下，效果为响1拍（即0.5s）
  • 当c4:8在bpm为默认情况下，效果为c4:4时长的2倍
  • 改变bpm为60，c4:4的时长变为1s
• 固件内保留了以下3个简单音效 | CORRECT | “c6:1 f6:2” | | —- | —- | | ERROR | “a3:2 r a3:2” | | NOTICE | “d5:1 b4:1” | | DADAD | “r4:2 g g g eb:8 r:2 f f f d:8” | | ENTERTAINER | “d4:1 d# e c5:2 e4:1 c5:2 e4:1 c5:3 c:1 d d# e c d e:2 b4:1 d5:2 c:4” | | PRELUDE | “c4:1 e g c5 e g4 c5 e c4 e g c5 e g4 c5 e c4 d g d5 f g4 d5 f c4 d g d5 f g4 d5 f b3 d4 g d5 f g4 d5 f b3 d4 g d5 f g4 d5 f c4 e g c5 e g4 c5 e c4 e g c5 e g4 c5 e” | | ODE | “e4 e f g g f e d c c d e e:6 d:2 d:8 e:4 e f g g f e d c c d e d:6 c:2 c:8” | | RING | “c4:1 d e:2 g d:1 e f:2 a e:1 f g:2 b c5:4” | | FUNK | “c2:2 c d# c:1 f:2 c:1 f:2 f# g c c g c:1 f#:2 c:1 f#:2 f d#” | | BLUES | “c2:2 e g a a# a g e c2:2 e g a a# a g e f a c3 d d# d c a2 c2:2 e g a a# a g e g b d3 f f2 a c3 d# c2:2 e g e g f e d” | | BIRTHDAY | “c4:3 c:1 d:4 c:4 f e:8 c:3 c:1 d:4 c:4 g f:8 c:3 c:1 c5:4 a4 f e d a#:3 a#:1 a:4 f g f:8” | | WEDDING | “c4:4 f:3 f:1 f:8 c:4 g:3 e:1 f:8 c:4 f:3 a:1 c5:4 a4:3 f:1 f:4 e:3 f:1 g:8” | | PUNCHLINE | “c4:3 g3:1 f# g g#:3 g r b c4 “ | | BADDY | “c3:3 r d:2 d# r c r f#:8” | | CHASE | “a4:1 b c5 b4 a:2 r a:1 b c5 b4 a:2 r a:2 e5 d# e f e d# e b4:1 c5 d c b4:2 r b:1 c5 d c b4:2 r b:2 e5 d# e f e d# e” | | BA_DING | “b5:1 e6:3” | | WAWA | “e3:3 r:1 d#:3 r:1 d:4 r:1 c#:8” | | JUMP_UP | “c5:1 d e f g” | | JUMP_DOWN | “g5:1 f e d c” | | POWER_UP | “g4:1 c5 e g:2 e:1 g:3” | | POWER_DOWN | “g5:1 d# c g4:2 b:1 c5:3” |

buzzer.stop()
蜂鸣器停止播放，可以放置于按键中断里强行中断播放旋律，也可以和持续播放旋律配合使用制作按下发声抬起收声的效果

示例程序📋：

# 展示所有蜂鸣器函数效果，按键A能中断播放
from meowbit import *
def stopBuzzer():
    buzzer.stop()
sensor.btnTrig['a'] = stopBuzzer  # 绑定中断函数
sensor.startSchedule()  # 打开中断线程
buzzer.tone(262, 1)
buzzer.rest(1)
buzzer.note(60, 1)
buzzer.rest(1)
buzzer.melody("d r d4:4")
buzzer.rest(1)
buzzer.melody(CORRECT)  # 当播放这段旋律的时候，按下案件A，执行停止蜂鸣器操作，声音停止

# 按键A按下蜂鸣器响起，松开蜂鸣器收声
from meowbit import *
while 1:
    if sensor.btnValue('a'):
        buzzer.tone(240, -1)
    else:
        buzzer.stop()

温度传感器

sensor.getTemp()
获取温度数值，单位是摄氏度

示例程序📋：

from meowbit import *
screen.sync = 0  # 0为关闭同步刷新，默认为1(打开)则每次screen单条函数都会调用一次tft.show(fb)，会造成闪屏
while 1:
    screen.fill(1)
    tempValue = sensor.getTemp()
    screen.text('Temperature:' + str(tempValue), 20, 50)
    screen.refresh()

光线传感器

sensor.getLight()
亮度传感器检测环境明暗程度，返回值为模拟量0~4096，随着光线越强数值越大

示例程序📋：

from meowbit import *
screen.sync = 0  # 0为关闭同步刷新，默认为1(打开)则每次screen单条函数都会调用一次tft.show(fb)，会造成闪屏
while 1:
    screen.fill(0)
    lightValue = sensor.getLight()
    screen.text('brightness' + str(lightValue), 20, 50)
    screen.refresh()

陀螺仪

sensor.acc轴()
返回x，y，z三轴各自当加速度值，单位为g（m/s）。参数：

• 轴：X、Y、Z 需要大写

sensor.gyro轴()
返回x，y，z三轴各自的轴转向加速度，单位为g（角度/s）。参数：

• 轴：X、Y、Z 需要大写

:::warning 加速度轴和转向加速的方向如下图所示，箭头所指的方向为对应轴速度的正方向（屏幕朝向的方式
:::

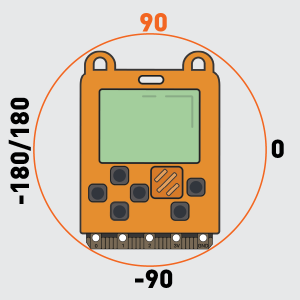

sensor.roll()
横滚，返回单位为角度，如图所示

sensor.pitch()
旋转，返回单位为角度，如图所示

sensor.gesture(ges)
姿态，返回值为布尔类型。参数：

• ges：’shake’ 摇晃、’freefall’ 自由落体、’tilt_up’ 后倾、’tilt_down’ 前倾、’tilt_left’ 左倾、’tilt_right’ 右倾、’face_up’ 朝上、’face_down’ 朝下 :::warning 倾斜和朝向的参考物为手持正对喵比特时的屏幕 :::

sensor.gesTrig[ges] = fn
姿态中断事件，档设定的姿态达到时会出发自定义的中断函数。参数：

• ges：’shake’ 摇晃、’freefall’ 自由落体、’tilt_up’ 后倾、’tilt_down’ 前倾、’tilt_left’ 左倾、’tilt_right’ 右倾、’face_up’ 朝上、’face_down’ 朝下 :::warning 需要注意的是这里参数是使用 [ ]包裹 :::

• fn：自定义函数 :::warning 自定义函数的定义需要注意：

  • 这个函数内容执行应尽量短并且耗时短
  • 函数不允许有任何的内存申请，如：a = i+1
  • 如需要使用全局变量，除了提前定义一个全局变量外，函数内还需要用global修饰 :::

示例程序📋：

# 测试所有相关返回值，打印到屏幕上
from meowbit import *
screen.sync = 0
while 1:
    screen.fill(0) #清屏操作
    screen.textCh('轴加速度:x/y/z', 20, 10, 1, (168, 233, 74))
    screen.text(round(sensor.accX(), 2), 10, 30)
    screen.text(round(sensor.accY(), 2), 60, 30)
    screen.text(round(sensor.accZ(), 2), 110, 30)
    screen.textCh('转向加速度:x/y/z', 10, 50, 1, (74, 233, 168))
    screen.text(round(sensor.gyroX(), 2), 10, 70)
    screen.text(round(sensor.gyroY(), 2), 60, 70)
    screen.text(round(sensor.gyroZ(), 2), 110, 70)
    screen.textCh('横滚:' + str(round(sensor.roll())), 20, 90, 1,(233, 74, 168))
    screen.textCh('旋转:' + str(round(sensor.pitch())), 20, 110, 1, (233, 168, 74))
    screen.textCh('屏幕朝上', 100, 95, 1, (74, 168, 233))
    screen.text(sensor.gesture('face_up'), 105, 110)
    screen.refresh()

屏幕模拟点阵

display.show(list)

• list：25个元素的数组，顺序为从上到下从左到右分别各自表示模拟点阵上的25个点的亮灭情况

lis = [0, 0, 1, 0, 0
0, 0, 1, 0, 0
0, 0, 1, 0, 0
0, 0, 1, 0, 0
0, 0, 1, 0, 0] :::info 运行display.show(lis)后可以看到屏幕显示1 :::

from meowbit import *
import time
HEART = [0,1,0,1,0,1,1,1,1,1,1,1,1,1,1,0,1,1,1,0,0,0,1,0,0]
HEART_SMALL = [0,0,0,0,0,0,1,0,1,0,0,1,1,1,0,0,0,1,0,0,0,0,0,0,0]
YES = [0,0,0,0,0,0,0,0,0,1,0,0,0,1,0,1,0,1,0,0,0,1,0,0,0]
NO = [1,0,0,0,1,0,1,0,1,0,0,0,1,0,0,0,1,0,1,0,1,0,0,0,1]
HAPPY = [0,0,0,0,0,0,1,0,1,0,0,0,0,0,0,1,0,0,0,1,0,1,1,1,0]
SAD = [0,0,0,0,0,0,1,0,1,0,0,0,0,0,0,0,1,1,1,0,1,0,0,0,1]
CONFUSED = [0,0,0,0,0,0,1,0,1,0,0,0,0,0,0,0,1,0,1,0,1,0,1,0,1]
ANGRY = [1,0,0,0,1,0,1,0,1,0,0,0,0,0,0,1,1,1,1,1,1,0,1,0,1]
ASLEEP = [0,0,0,0,0,1,1,0,1,1,0,0,0,0,0,0,1,1,1,0,0,0,0,0,0]
SURPRISED = [0,1,0,1,0,0,0,0,0,0,0,0,1,0,0,0,1,0,1,0,0,0,1,0,0]
SILLY = [1,0,0,0,1,0,0,0,0,0,1,1,1,1,1,0,0,1,0,1,0,0,1,1,1]
FABULOUS = [1,1,1,1,1,1,1,0,1,1,0,0,0,0,0,0,1,0,1,0,0,1,1,1,0]
MEH = [1,1,0,1,1,0,0,0,0,0,0,0,0,1,0,0,0,1,0,0,0,1,0,0,0]
TSHIRT = [1,1,0,1,1,1,1,1,1,1,0,1,1,1,0,0,1,1,1,0,0,1,1,1,0]
ROLLERSKATE = [0,0,0,1,1,0,0,0,1,1,1,1,1,1,1,1,1,1,1,1,0,1,0,1,0]
DUCK = [0,1,1,0,0,1,1,1,0,0,0,1,1,1,1,0,1,1,1,0,0,0,0,0,0]
HOUSE = [0,0,1,0,0,0,1,1,1,0,1,1,1,1,1,0,1,1,1,0,0,1,0,1,0]
TORTOISE = [0,0,0,0,0,0,1,1,1,0,1,1,1,1,1,0,1,0,1,0,0,0,0,0,0]
BUTTERFLY = [1,1,0,1,1,1,1,1,1,1,0,0,1,0,0,1,1,1,1,1,1,1,0,1,1]
STICKFIGURE = [0,0,1,0,0,1,1,1,1,1,0,0,1,0,0,0,1,0,1,0,1,0,0,0,1]
GHOST = [0,1,1,1,0,1,0,1,0,1,1,1,1,1,1,1,1,1,1,1,1,0,1,0,1]
SWORD = [0,0,1,0,0,0,0,1,0,0,0,0,1,0,0,0,1,1,1,0,0,0,1,0,0]
GIRAFFE = [1,1,0,0,0,0,1,0,0,0,0,1,0,0,0,0,1,1,1,0,0,1,0,1,0]
SKULL = [0,1,1,1,0,1,0,1,0,1,1,1,1,1,1,0,1,1,1,0,0,1,1,1,0]
UMBRELLA = [0,1,1,1,0,1,1,1,1,1,0,0,1,0,0,1,0,1,0,0,0,1,1,0,0]
SNAKE = [1,1,0,0,0,1,1,0,1,1,0,1,0,1,0,0,1,1,1,0,0,0,0,0,0]
RABBIT = [1,0,1,0,0,1,0,1,0,0,1,1,1,1,0,1,1,0,1,0,1,1,1,1,0]
COW = [1,0,0,0,1,1,0,0,0,1,1,1,1,1,1,0,1,1,1,0,0,0,1,0,0]
display.show(HEART)  # 显示爱心
time.sleep(1)
display.show(HEART_SMALL)  # 显示爱心
time.sleep(1)
display.show(YES)  # 显示爱心
time.sleep(1)
display.show(NO)  # 显示爱心
time.sleep(1)
display.show(HAPPY)  # 显示爱心
time.sleep(1)
display.show(SAD)  # 显示爱心
time.sleep(1)
display.show(CONFUSED)  # 显示爱心
time.sleep(1)
display.show(ANGRY)  # 显示爱心
time.sleep(1)
display.show(ASLEEP)  # 显示爱心
time.sleep(1)
display.show(SURPRISED)  # 显示爱心
time.sleep(1)
display.show(SILLY)  # 显示爱心
time.sleep(1)
display.show(FABULOUS)  # 显示爱心
time.sleep(1)
display.show(MEH)  # 显示爱心
time.sleep(1)
display.show(TSHIRT)  # 显示爱心
time.sleep(1)
display.show(ROLLERSKATE)  # 显示爱心
time.sleep(1)
display.show(STICKFIGURE)  # 显示爱心
time.sleep(1)
display.show(GHOST)  # 显示爱心
time.sleep(1)
display.show(SWORD)  # 显示爱心
time.sleep(1)
display.show(GIRAFFE)  # 显示爱心
time.sleep(1)
display.show(SKULL)  # 显示爱心
time.sleep(1)
display.show(UMBRELLA)  # 显示爱心
time.sleep(1)
display.show(SNAKE)  # 显示爱心
time.sleep(1)
display.show(RABBIT)  # 显示爱心
time.sleep(1)
display.show(COW)  # 显示爱心
time.sleep(1)
display.clear()

display.scroll(text)

• text：只能是英文字符串

display.pix(x, y, color)

• x / y ：分别表示模拟点阵的坐标，范围均为0~4
• color：(R, G, B) 设置颜色

display.clear()

• 清空点阵

屏幕显示

screen.refresh()
屏幕刷新显示，档屏幕屏幕的同步刷新关闭时需要用到

screen.sync = val
设置同步刷新 。参数：

• val： 1 开启、 0 关闭，默认为开启状态

screen.fill(color)
屏幕填充，填充方式可以时RGB数值或者明度，参数：

• color：
  • (R,G,B)：数值区间为0~255
  • 明度：数值区间为0~255，常用screen.fill(0)来清屏

:::warning 坐标点(x, y)对应屏幕尺寸160x128如图所示 👀
:::

:::warning 🔎 以下使用color参数的地方均可使用

• RGB色值 ：(R, G, B)
• 明度值：0~255 :::

screen.pixel(x, y, color=255)
绘制像素点。参数：
color：R红色，G绿色，B蓝色，数值范围0~255，为标准RGB色彩数值。默认不填即为白色，明度=255

screen.line(x1, y1, x2, y2, color=255)
以坐标(x1, y1)和(x2, y2)为顶点绘制线段绘制线条

screen.rect(x, y, weight, height, color=255, fill=0)
🟥 以坐标(x, y)为矩形左上角顶点，绘制weight宽度和height高度的矩形。参数：

• fill：填充功能
  • 0：不填充
  • 1：填充
  • 默认不填为0

screen.triangle(x1, y1, x2, y2, x3, y3, color=255, fill=0)
🔺 以坐标(x1, y1)、(x2, y2)和(x3, y3)为顶点绘制三角形

screen.circle(x, y, r, color=(R, G, B), fill=0)
🔴 以坐标(x, y)为圆形绘制半径为r的圆形

screen.polygon(x, y, sides=3, r=10, th=3, rot=0, color=255, fill=0)
🔷 以坐标(x, y)为中心点，绘制变数为多边形。参数：

• sides,n：多边形边数，默认为3
• r：中心点到顶点到距离，默认10
• th：边框到厚度，默认3
• rot：旋转角度(正数为逆时针转)，默认0

screen.text(text, x=0, y=0, ext=1, color=255)
在屏幕上显示非中文字符（比如数字和字母）。参数：

• 坐标为第一个字符左上角，不填默认为(0, 0)
• ext：英文字符字号，默认为1号——8x8像素。字号增大的规律为8*ext

screen.textCh(text, x=0, y=0, ext=1, color=255)
在屏幕上显示中文的字符（也包含英文及数字，但显示非中文字符的视觉上不如用screen.text( )）。参数：

• 坐标为第一个字符左上角，不填默认为(0, 0)
• ext：中文字符字号，默认为1号——12x12像素。字号增大的规律为12*ext :::warning 由于采用动态字库技术，只能通过KittenCode的上传按钮实现中文显示，无法通过REPL和在线运行方式显示 ::: ```python ‘’’ 酷炫的古诗展示 ‘’’

from meowbit import * #导入meowbit专用库 from time import sleep

存储诗词的二元数组

poem = [(‘床前明月光’),(‘疑是地上霜’),(‘举头望明月’),(‘低头思故乡’)] screen.sync = 0 screen.fill(0)

‘’’ 标题漂浮出现 ‘’’ for i in range (0,255,15): screen.fill(0) screen.textCh(“静夜思”,55,i/15,1,(0, i, i)) screen.refresh()

‘’’ 诗词单独渐变出现，采用3层嵌套的for循环结构 ‘’’
for i in range (0,len(poem)): for j in range (0,len(poem[0])): for k in range(0,255,15): screen.textCh(poem[i][j],40+j16,40+i20,1,(k, k, k)) screen.refresh()

`screen.loadBmp(path, x=0, y=0)`<br />在屏幕上显示一张bmp格式的图片，仅支持24/32位的bmp。参数：<br />path：bmp的相对位置，一般直接将图片放在PYBFLASH盘符和main.py同目录，此时path='name.bmp'<br />坐标：不填默认图片左上角(0, 0)
📥 测试图片资源
```python
# 显示bmp
from meowbit import *
screen.loadBmp('haimian.bmp')
# 内存问题不支持使用gif

screen.loadgif由于内存空间问题，显示gif图的API已取消了

引脚控制

p1 = MeowPin(pin, mode)
实例化引脚，设置某个引脚位特定模式。参数：

• pin：字符串类型，如’P1’
• mode：
  • IN：数字输入，默认已上拉
  • OUT：数字输出
  • ANALOG：模拟输入
  • PWM：模拟输出

getDigital()
设置为数字输入模式（mode = IN）时可用，返回值为高低电平0 / 1

'''
数字读
当P1接通GND时蜂鸣器响，否则停止
'''
from meowbit import *
p1 = MeowPin('P1',IN)
while 1:
    if p1.getDigital() == 0:
        buzzer.tone(240,-1)
    else:
        buzzer.stop()

getAnalog()
设置为模拟输入模式（mode = ANALOG）时可用，由于时12位ADC，所以返回值为0~4095

'''
模拟读
范围：12位(0~4096)
只支持P0、P1、P2、P3、P4、P8、P10、P12
'''
from meowbit import *
import time
screen.sync = 0
p1 = MeowPin('P1',ANALOG)
while 1:
    screen.fill(0)
    screen.text('Analog value: %s' %(p1.getAnalog()))
    screen.refresh()

setDigital(val)
设置为数字输出模式（mode = OUT）时可用，输出引脚高低电平0V / 3.3V。参数：

• val
  • 0：电压0V
  • 1：电压3.3V

    '''
    数字写
    使用P1脚控制LED灯，高电平点亮
    '''
    from meowbit import *
    import time
    p1 = MeowPin('P1',OUT)
    while 1:
    p1.setDigital(1)
    time.sleep(1)
    p1.setDigital(0)
    time.sleep(1)

setAnalog(val)
设置为模拟输出模式（mode =PWM）时可用，输出0~1023，将0~3.3V分解成1024份的区间电压。参数：

• val
  • 0：电压0v
  • 1023：电压3.3V（对地）

set_pulse_width(duty)
设置为模拟输出模式（mode =PWM）时可用，输出PWM占空比，一般作用于舵机控制，通过计算得到一个周期内的占空比，精确控制角度。参数：

• duty：比如500~2500us脉宽的9g普通舵机的0°~180°范围，在喵比特默认的20ms周期中，占空比为2.5％~12.5% ```python ‘’’ PWM 只支持P0、P1、P2、P12 setAnalog常用于呼吸灯、set_pulse_width常用于控制舵机 ‘’’

呼吸灯

from meowbit import * import time p1 = MeowPin(‘P1’,PWM)

while 1: for i in range(0,1023,5): p1.setAnalog(i) time.sleep_ms(10) for i in range(1023,0,-5): p1.setAnalog(i) time.sleep_ms(10)

控制舵机

普通9g蓝色舵机脉宽对应角度为500~2500us对应0~180°

from meowbit import * p1 = MeowPin(‘P1’,PWM) while 1: if sensor.btnValue(‘a’): p1.set_pulse_width(500) if sensor.btnValue(‘b’): p1.set_pulse_width(2500)

`irq(trigger=ExtInt.IRQ_FALLING, handler=None, pull=Pin.PULL_UP)`<br />引脚的外部中断，可设置中断函数，档中断条件触发后执行。参数：
- trigger：触发条件
   - ExtInt.IRQ_FALLING    下降沿触发（默认）
   - ExtInt.IRQ_RISING    上升沿触发
   - ExtInt.IRQ_RISING_FALLING    上升沿和下降沿都触发
- handler：中断触发后跳入执行的函数，需要自定义
- pull：
   - Pin.PULL_UP    开启该引脚上拉（默认，且常用）
   - PULL_DOWN    开启该引脚下拉
   - PULL_NONE    不开启该引脚的上拉和下拉（少用）
```python
'''
外部中断
只支持P1、P3、P8、P13、P14、P16
'''
from meowbit import *
import time
x = 0
def on_p1_irq_falling(_):
    global x
    x += 1
    time.sleep(0.1)
P1 = MeowPin('P1', IN)
P1.irq(trigger=ExtInt.IRQ_FALLING,pull=Pin.PULL_UP,handler=on_p1_irq_falling)
while 1:
    screen.fill(0)
    screen.text(x)
    screen.refresh()

02 RobotbitAPI

Robotbit为喵比特的功能扩展板
注意使用Robotbit拓展板时，要先确保电池电量充足，并打开拓展板上电源开关。

电机

电机控制指令列表

电机注意事项

• 控制电机时需要提前打开robotbit拓展板电源，保证电池电量充足。
• 需要先实例化robotbit才能运行电机设置相关指令。

电机控制控制示例**
设置连接在M1A上的电机先以100的速度旋转2秒，然后以255的速度旋转3秒，最后停止。

#导入robotbit库中的Robotbit类
from robotbit import RobotBit
#实例化Robotbit类
robotbit = RobotBit()
robotbit.motor(1, 100, 2000)
robotbit.motor(1, 255, 3000)
robotbit.stopMotor(1)

步进电机

步进电机控制指令列表

步进电机注意事项

• 步进电机在达到设定角度的运转时间内，程序会卡死在这里。
• 步进电机的角度是相对当前位置的角度，转动设定的角度后会自动锁定该角度。
• 提前打开robotbit拓展板电源，确保电池电量充足。
• 需要先实例化robotbit才能运行电机设置相关指令。

步进电机示例**
连接在M1上的步进电机转动90°停止3秒后再次转动180度，停止3秒后再次转动90度回到原位。

#导入robotbit库中的Robotbit类
from robotbit import RobotBit
#实例化Robotbit类
robotbit = RobotBit()
robotbit.stepperDegree(1, 90)
sleep(3)
robotbit.stepperDegree(1, 180)
sleep(3)
robotbit.stepperDegree(1, 90)

舵机

舵机控制指令列表

舵机编程注意事项

• 如果要连续设置不同角度，要在两次设置之间等待一小段时间。
• 使用时最好先打开拓展板上电源开关，并保证电池电量充足。
• 需要先实例化robotbit才能运行电机设置相关指令。

舵机控制控制示例
将9g小舵机连接到S1端口，让其从0°开始依次转动到90°、180°。

#导入robotbit库中的Robotbit类
from robotbit import RobotBit
#导入time库中的sleep类
from time import sleep
#实例化Robotbit类
robotbit = RobotBit()
robotbit.geekServo9g(1, 0)
sleep(1)
robotbit.geekServo9g(1, 90)
sleep(1)
robotbit.geekServo9g(1, 180)

超声波

MeowUltrasonic(PIN).distance()
功能简介：获取连接在robotbit上指定引脚3线超声波传感器检测到的距离值，单位为厘米，精确到小数点后一位。
参数介绍：
PIN：超声波传感器连接的端口，为字符串，可以填写”P0”、”P1”、”P2”、”P8”、”P12”、”P13”、”P14”、”P15”中任意一个，其中使用P0时需要先关闭拓展板上的蜂鸣器开关。

超声波示例
每隔5秒使用超声波传感器检测一次距离，并将检测的距离值显示在喵比特屏幕上。

from meowbit import *
from meowbit import Ultrasonic as MeowUltrasonic
from time import sleep
while True:
  display.scroll(str(MeowUltrasonic('P1').distance()))
  sleep(5)

RGB灯

RGB灯控制指令列表

RGB灯注意事项

• 每次修改灯带颜色、亮度等数据后及时使用neopix.update()指令更新灯带显示状态。
• 如果要让灯带切换颜色，在两次切换之间要加一端时间延时，否则只能看到最后一次颜色设置。
• 注意需要先实例化灯带才能设置其相关颜色、亮度等。

RGB灯示例
设置robotbit自带的四个LED灯逐一点亮，每个亮1秒。

from meowbit import *
from time import sleep
#实例化灯带对象为实例neopix
neopix=NeoPixel("P16", 4)
neopix.setColor(0, (255,0,0))
neopix.update()
sleep(1)
neopix.setColorAll((0,0,0))
neopix.setColor(1, (0,255,0))
neopix.update()
sleep(1)
neopix.setColorAll((0,0,0))
neopix.setColor(2, (0,0,255))
neopix.update()
sleep(1)
neopix.setColorAll((0,0,0))
neopix.setColor(3, (255,255,255))
neopix.update()
sleep(1)
neopix.setColorAll((0,0,0))
neopix.update()

应用SD卡（高级应用）

Meowbit使用SD必须在MicroPython模式下
该模式下接通USB后喵比特会自检，看是否有SD卡，若没有则将文件系统设置为内部Flash，为检测到匹配到SD卡则将文件系统设置为该SD卡，并且可见原本应该出现的PYBFLASH盘符变为SD卡的盘符

1. SD卡的选型要求

   • 由于SPI总线速率比较高，所以一般的普通SD卡没法适配，需要高速卡。
     （比如一些4G以上的C10高速卡才能适配，但也并不是所有高速卡都适合，同一个品牌的不同的规格卡可能有不同的结果，测试通过的是OV 16G的C10 MicroSD卡
   • 大卡和小卡均可用，但小Micro SD卡需要一个大卡套转接使用

2. 将卡插在喵比特上，然后 再给喵比特上电（请勿热拔插）

这是我的SD卡名字

1. 开始编程

首先要明确，喵比特如果没有什么特殊的设置，上电即跑main.py。由此可知，我们只需要在SD盘符内存放一个main.py程序即可。（当为检测到SD卡，喵比特的PYBFLASH盘符实际用的是内部Flash仅2M，插了外部Flash后则扩展了空间，能放更多东西

◆按照如下步骤进行测试吧：

a. 首先在盘符内新建一个main.py文件（注意.py是文件后缀）

b. 用文本编辑器（建议Vscode）打开main.py，写一段让喵比特显示一排欢迎字符的程序，并保存

from meowbit import *
txt = 'welcome Meowbit'
screen.text(txt, ((160/2)-(len(txt)*8/2)), (128/2-8/2), 1, (168,33,168))
# 第2和3个参数是做了一个字符居中的处理，由屏幕尺寸160x128px，一个英文字号尺寸1为8px得出

c. 程序保存后，按一下喵比特右侧的RESET(复位按键)，让喵比特重新重置，并重新检测一轮文件系统，这样做才能让你新修改的程序运行

d. 一起来验收一下程序结果吧

文件系统操作

MicroPython支持标准的Python的文件模块，即可使用如open()这类原生函数

1. 基本的对文件操作

a. 创建1个文件
将下面的代码覆盖到main.py文件内并保存，注意此时我们需要2次复位操作，第一次复位为了让main.py运行，而main.py运行完的结果是创建了一个名为’myFile’的txt文本并且填入hello world!的内容，但是由于喵比特只有在复位（无论是软复位还是硬件复位）的一开始才会检测一次文件系统更改，而后如果有任何改变只有在下一次复位才能刷新，所以第二次复位操作就是为了查看文件是否创建成功

"""
在当前路径下创建名为myFile的txt文件
'w'为只写模式，既如果不存在该名称文件便创建，若存在则覆盖。想要不覆盖的只写，可选模式为'a'
模式不填的话默认为r，即只读
"""
f = open('myFile.txt', 'w')
f.write('hello world!')
f.close()  # close()相当于关闭文件并保存文件,如果没有close(),写入的内容可能会存在缓冲区中,相当于你的操作就是失败的

不出意外，我们可以看到盘符内结果如下

b. 查看文件内容
将下面的代码复制替换掉main.py的内容，保存文件并复位喵比特

from meowbit import *
f = open('myFile.txt') # 默认不填模式为'r' (只读
readStr = f.read()
f.close()
screen.text(readStr, 20, 20)

可以看到屏幕上显示的字符正是我们myFile.txt里的内容

c. 更高级的文件/目录处理模块——os
基本的目录操作API

import os
os.getcwd() # 查看当前所在目录
os.listdir()  # 查看当前目录内的所有文件
os.mkdir('dir')  # dir为你想创建的目录名
os.chdir('dir')  # dir为当前目录的相对目录，必须要存在的。若os.chdir('..')则表示退回上级目录
os.remove('xx')  # xx为当前目录内存在的文件，需要带后缀格式如.txt
os.rmdir('dir')  # 可删除一个空目录，若非空则会抛出异常

进阶用法——删除非空目录

import os
def delDir(name):
    os.chdir(name)
    for i in os.listdir():
        os.remove(i)
    os.chdir('..')
    os.rmdir(name)
    os.sync()

更新摘要

2020-11-24

• 完成喵比特单板完整API

2020-12-10

• 完成喵比特扩展板Robotbit完整API
