如何动态生成一张完美的海报

一、背景

在业务需求中，根据返回数据动态生成图片分享是很常见的场景。比如在起点读书小程序中，每本书都需要生成一个动态图片，包含：书名、作者、类别和当前页面小程序码，这几个内容都是会动态改变的。

那如何抽象化&高性能的实现这一类需求呢？下面我们一起来探讨动态图片的生成方案。

二、方案对比

目前业界已经有很多实现动态图片的方案，主要分为两种：客户端实现和服务端实现，下面根据我们的调研和实践经验，分别介绍下这两种实现方式和它们的优缺点。

2.1、客户端实现-html2canvas

实现过生成动态图片功能的同学肯定对 html2canvas 不会陌生，一个函数就能将 html 绘制到 canvas 中去，再通过canvas 的 toDataUrl 方法就能获取到图片信息了。整体流程大致是这样：

但只要用过 html2canvas 的同学肯定知道，这个过程并没有这么丝滑。正如它的 readme 里说的那样，它并不一定能 100% 还原 html 元素在网页中的样子。表现出来的问题有很多：
a. 兼容性：在不同端上的表现不一致、一些属性不支持
b.由于资源加载过慢，导致生成的图片不完整
c.时长过长
d.调试复杂
简单来说，它的基本原理是遍历解析 dom 元素，然后使用 canvas 的绘制方法来尽量还原 dom 元素在网页中的样子。尽管它已经做了很多工作，但它还是无法完全准确的还原所有的 css。

2.2、服务端实现：Puppeteer

既然 html2canvas 有这么多坑，那我们能不能放弃在 Canvas 中做渲染这个方案，而是直接把 html 在网页中显示出来，然后直接截个图就好了。 Puppeteer 就可以帮我们实现。
Puppeteer 其实就是一个可以被代码操控的 Chrome 浏览器，你可以通过 Puppeteer 的 api 来打开一个 Chrome 的 Tab，渲染 Html，再截个图。这样我们就统一了图片的生成环境，解决了兼容性问题。

看起来很不错？但是 Puppeteer 在我们的实测中它的性能实在堪忧，由于 Puppeteer 每次生成图片都需要新建一个浏览器 Tab，然后需要相应的进程来渲染网页、生成截图，当请求多的时候，会占用大量的服务器资源，它的 QPS 很难达到我们预期的水平。
我们尝试过一些优化方案，包括优化启动项、复用浏览器实例、初始化多个浏览器实例等，但它本质上的计算成本是相当大的，最终的 QPS 还是不尽人意。

2.3、其他服务端实现方案

我们还做过一些其他服务端方案的调研（基于NodeJS）：

• 图片操作工具（Jimp/Sharp): 这类是图形处理的工具，主要能进行图片的拉伸，剪裁，叠加等操作。
• canvas 服务端绘图（domjs+canvas-node/fabric.js): 这类方案类似于 html -> canvas -> image 的过程，只不过现在把这个过程放在了服务端处理。
• webshot（类 Puppeteer 的工具）: 类似使用 headless 的浏览器来操作。

经过性能测试，它们的表现和 puppeteer 是差不多的，还是没法满足生产环境的要求。

2.4、最终方案： Golang

分析了以上多种动态图片生成方案，我们发现无论是前端客户端生成，还是通过 Nodejs + Puppeteer 等去做服务端生成，兼容性，性能都不是很好。所以我们是否可以跳出前端固有思维方式，选择后端语言，突破NodeJs 带来的限制（不适合做CPU密集型操作），高效的生成图片呢？
通过调研，大部分编程语言都有支持图片合成的库（如imagemagick)，考虑到 Nodejs 并不适合这种 CPU 密集型任务，我们最终采用了 Golang 渲染 + NodeJs 数据存储来实现图片生成。为什么选择Golang：原因很简单，最主要的原因是语法熟悉下来比较简单，前端可以快速上手；并且了解到其原理可直接编译成机器码，不依赖其他库，快速的编译时间，开发效率和运行效率高，还有一些协程的概念；

三、具体解决方案

针对我们选择的方案，我们首先先定义图片生成方式：参考 photoshop 的图片导出功能，它是将所有的图层合并生成一张图片。
对于大多数场景，如下图，动态可变的部分就是图片和文字，只要服务端能实现图片、文字的叠加合成，那么这些场景就可以满足了。

3.1、整体设计

目前一个图片生成项目要经过下面几个部分，我们拆分了3层：
可视化平台：新建项目，使用图层构建想要的图片；
nodejs 服务层：图层数据的保存，读取等操作；
golang 图片渲染层：图层数据生成图片；

从左往右看上图，左边的是对外的图片生成流程，右边是对内的图片图层管理的中台流程。两者都是通过最下面的数据库读取数据的，而我们的数据就是以 json 格式存储的图层信息，整个系统（不论对外对内）都是在读取、修改这些图层数据，数据格式大概如下：

[
    {
        "type": "image", // 类型。比如：image、text、canvas
        "name": "画布", // 自定义的名称
        "w": 251, // 宽度
        "h": 323, // 高度
        "x": 0, // x 偏移量
        "y": 0, // y 偏移量
        "paramName": "", // 绑定的变量名
        "content": "xxx", // 内容
        "color": null, // 颜色
        "opacity": 1, // 透明度
        "bgColor": "rgba(255, 255, 255, 0)", // 背景色
        "contentType": "img", // 内容的类型
        ...
    }
]

3.2、对内 - 可视化配置平台

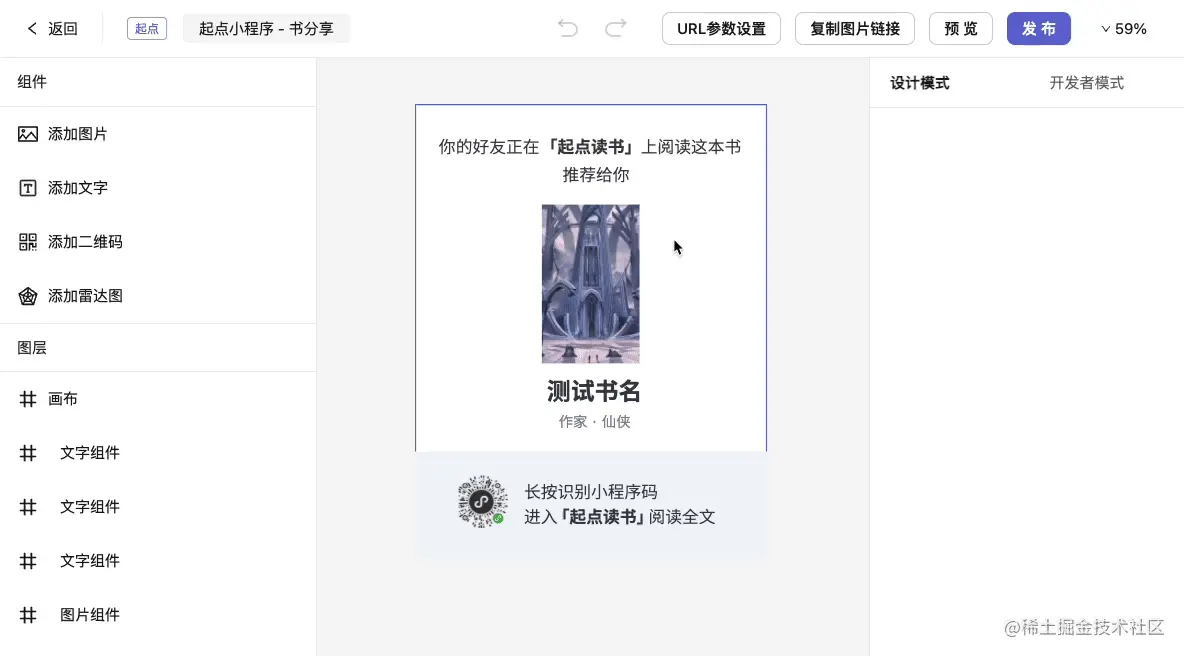

我们开发了一个可视化平台来管理以及生成图片。用户可以通过拖拉拽的形式，所见即所得的组合最终想要的图片，这样就大大减少了开发成本。如下图：

平台提供的能力有： 提供内置组件：图片组件、文字组件、二维码组件
组件拖拽：可以通过拖拽的形式快速修改组件的位置
属性设置：可以给组件设置各种属性，比如宽高、颜色、对齐方式
参数设置：可以给组件绑定参数，使用的时候修改 url 中的参数，实现动态展示
开发者模式：平台内置的功能满足不了需求的时候，可以通过开发者模式来实现
生成描述图层信息的 json，供后端生成图片使用
自动保存功能

3.3、对外 - Golang 图片生成

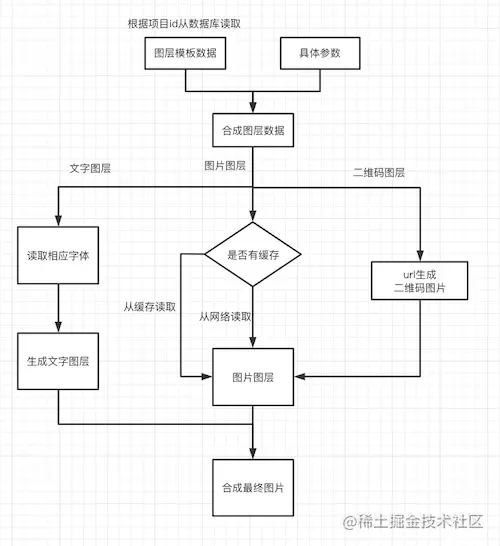

Golang 有提供基础的 image 库对图片做处理，我们基于一些现有的图形、文字和图片叠加处理的能力，扩充了整套的图片生成流程方法。整体流程如下：

1. 数据组装：将图层的数据和变量参数合成，得到该图的图层数据
2. 图层生成：目前有三种图层（后续会有更多种类），对应有不同处理：
   1. 文字图层：根据图层数据（字体，字号，自重，颜色…）生成文字图层
   2. 图片图层：会对图片进行本地缓存，如果已有缓存，则从缓存读取，否则从网络获取。然后根据图层数据（透明度，圆角…）生成图片图层
   3. 二维码图层：使用二维码生成工具，将url转换成二维码图片图层
3. 图层合成： 将图片图层和文字图层按顺序叠加，最后生成一张图片返回。

另外，我们利用 Serverless 部署 Golang 服务，使用 Serverless 利用它自动扩缩容的优点，提高服务性能，以及优化成本，我们得以拥有更低的运维成本 & 更高的性能。
最终我们测试下来：当前方案的 QPS 是 puppeteer 方案的十倍左右。

四、总结与展望

目前 Golang + Nodejs 方案，针对不那么复杂的动态图片，提高了图片生成需求的效率，节省开发时长，性能上也得到了保障。未来我们希望加入更多的内置组件，比如图表类的组件，实现更复杂的图片生成任务。
