UML 类图及其关系


image.png 泛化（Generalization）

【泛化关系】：是一种继承关系，表示一般与特殊的关系，它指定了子类如何特化父类的所有特征和行为。例如：老虎是动物的一种，既有老虎的特性也有动物的共性。


【箭头及指向】：带三角箭头的实践，箭头指向父类
image.png 实现（Realization）

【实现关系】：是一种类与接口的关系，表示类是接口所有特征和行为的实现。

【箭头及指向】：带三角箭头的虚线，箭头指向接口 | | image.png | 组合（Composition）

【组合关系】：是整体与部分的关系，但部分不能离开整体而单独存在。如公司和部门是整体和部分的关系，没有公司就不存在部门。组合关系是关联关系的一种，是比聚合关系还要强的关系，它要求普通的聚合关系中代表整体的对象负责代表部分的对象的生命周期。

【代码体现】：成员变量

【箭头及指向】：带实心菱形的实践，菱形指向整体 | | image.png | 聚合（Aggregation）

【聚合关系】：是整体与部分的关系，且部分可以离开整体而单独存在。如车和轮胎是整体和部分的关系，轮胎离开车仍然可以存在。聚合关系是关联关系的一种，是强的关联关系，关联和聚合在语法上无法区分，必须考察具体的逻辑关系。

【代码体现】：成员变量

【箭头及指向】：带空心菱形的实心线，菱形指向整体 | | image.png | 关联（Association）

【关联关系】：是一种拥有的关系，它使一个类知道另一个类的属性和方法。如老师与学生，丈夫与妻子关联可以是双向的，可以使单向的。双向的关联可以有两个箭头或者没有箭头，单向的关联有一个箭头。

【代码体现】：成员变量

【箭头及指向】：带普通箭头的实心线，指向被拥有者 | | image.png | 依赖（Dependency）

【依赖关系】：是一种使用的关系，即一个类的实现需要另一个类的协助，所以要尽量不使用双向的互相依赖。

【代码表现】：局部变量、方法的参数或者对静态方法的调用

【箭头及指向】：带箭头的虚线，指向被使用者 |

基本概念

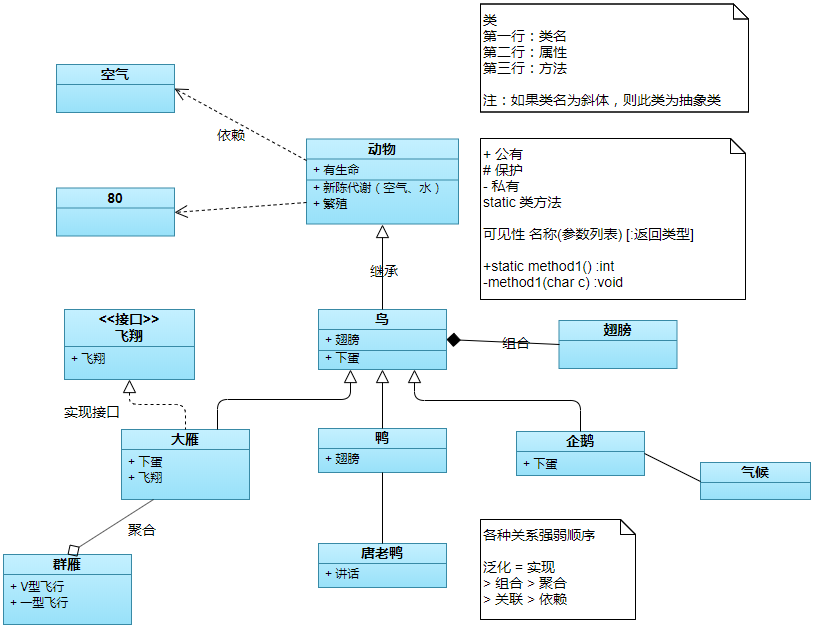

类图（Class Diagram）：类图是面向对象系统建模中最常用和最重要的图，是定义其它图的基础。类图主要是用来显示系统中的类、接口以及它们之间的静态结构和关系的一种静态模型。类图的3个基本组件：类名、属性、方法。


泛化（Generalization）：表示 is-a 的关系，是对象之间耦合度最大的一种关系，子类继承父类的所有细节。直接使用语言中的继承表达。在类图中使用带三角箭头的实线表示，箭头从子类指向父类。


实现（Realization）：在类图中就是接口和实现的关系。在类图中使用带三角箭头的虚线表示，箭头从实现类指向接口。


依赖（Dependency）：对象之间最弱的一种关联方式，是临时性的关联。代码中一般指由局部变量、函数参数、返回值建立的对于其他对象的调用关系。一个类调用被依赖类中的某些方法而得以完成这个类的一些职责。在类图使用带箭头的虚线表示，箭头从使用类指向被依赖的类。


关联（Association）：对象之间一种引用关系，比如客户类与订单类之间的关系。这种关系通常使用类的属性表达。关联又分为一般关联、聚合关联与组合关联。后两种在后面分析。在类图使用带箭头的实线表示，箭头从使用类指向被关联的类。可以是单向和双向。


聚合（Aggregation）：表示 has-a 的关系，是一种不稳定的包含关系。较强于一般关联，有整体与局部的关系，并且没有了整体，局部也可单独存在。如公司和员工的关系，公司包含员工，但如果公司倒闭，员工依然可以换公司。在类图使用空心的菱形表示，菱形从局部指向整体。

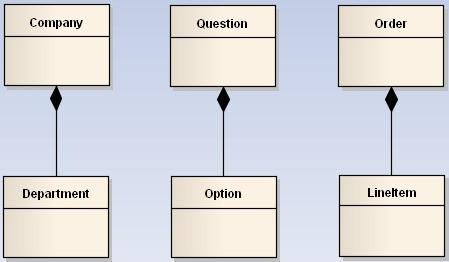

组合（Composition）：表示 contains-a 的关系，是一种强烈的包含关系。组合类负责被组合类的生命周期，是一种更强的聚合关系，部分不能脱离整体存在。如公司和部门的关系，没有了公司，部门也不能存在了；调查问卷中问题和选项的关系；订单和订单选项的关系。在类图使用实心的菱形表示，菱形从局部指向整体。

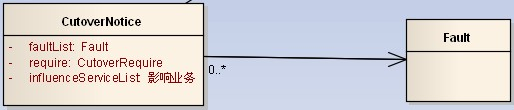

多重性（Multiplicity）：通常在关联、聚合、组合中使用。就是代表有多少个关联对象存在。使用数字..星号（数字）表示。如下图，一个割接通知可以关联0个到N个故障单。


聚合和组合的区别

聚合和组合的区别在于：聚合关系是“has-a”关系，组合关系是“contains-a”关系；聚合关系表示整体与部分的关系比较弱，而组合比较强；聚合关系中代表部分事物的对象与代表聚合事物的对象的生存期无关，一旦删除了聚合对象不一定就删除了代表部分事物的对象。组合中一旦删除了组合对象，同时也就删除了代表部分事物的对象。

实例分析

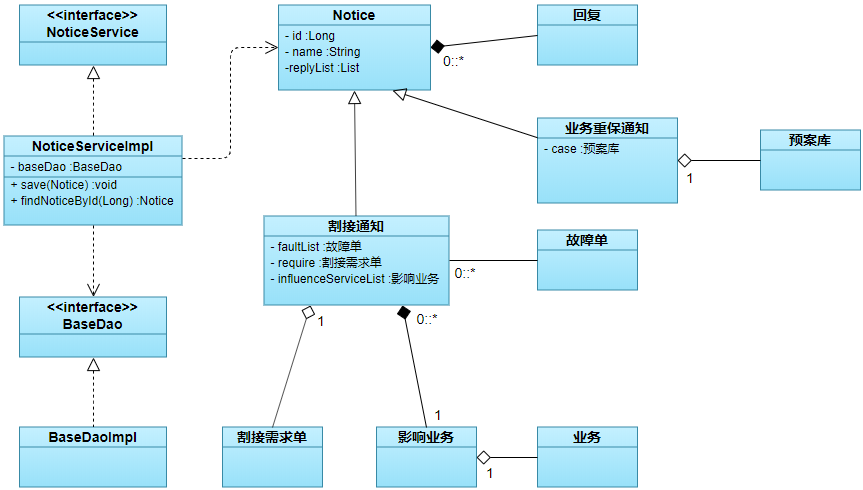

联通客户响应OSS。系统有故障单、业务开通、资源核查、割接、业务重保、网络品质性能等功能模块。现在我们抽出部分需求做为例子讲解。

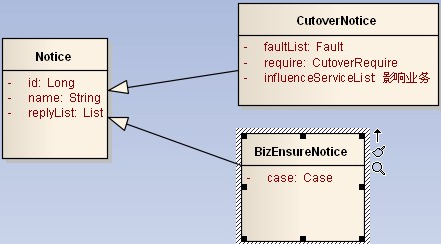

  1. 通知分为一般通知、割接通知、重保通知。这个是继承关系。
  2. NoticeService 和实现类 NoticeServiceImpl 是实现关系。

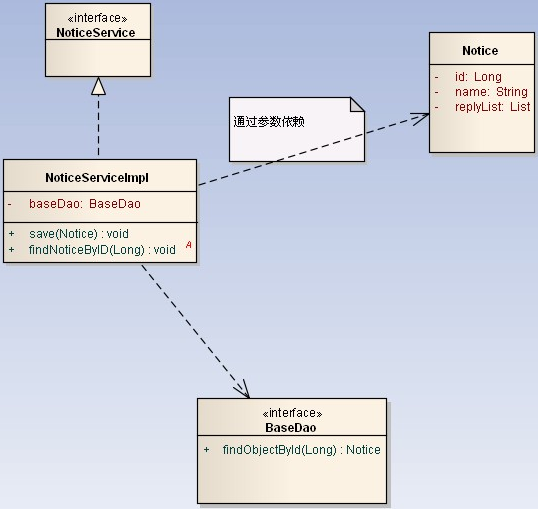

  3. NoticeServiceImpl 通过 save 方法的参数引用 Notice 是依赖关系。同时调用了 BaseDao 完成功能，也是依赖关系。
  4. 割接通知和故障单之间通过中间类（通知电路）关联，是一般关联。
  5. 重保通知和预案库间是聚合关系。因为预案库可以事先录入，和重保通知没有必然联系，可以独立存在。在系统中是手工从列表中选择。删除重保通知，不影响预案。
  6. 割接通知和需求单之间是聚合关系。同理，需求单可以独立于割接通知存在。也就是说删除割接通知，不影响需求单。
  7. 通知和回复是组合关系。因为回复不能独立于通知存在。也就是说删除通知，该条通知对应的回复也要级联删除。
