4.网络层

4.1介绍一下网络层

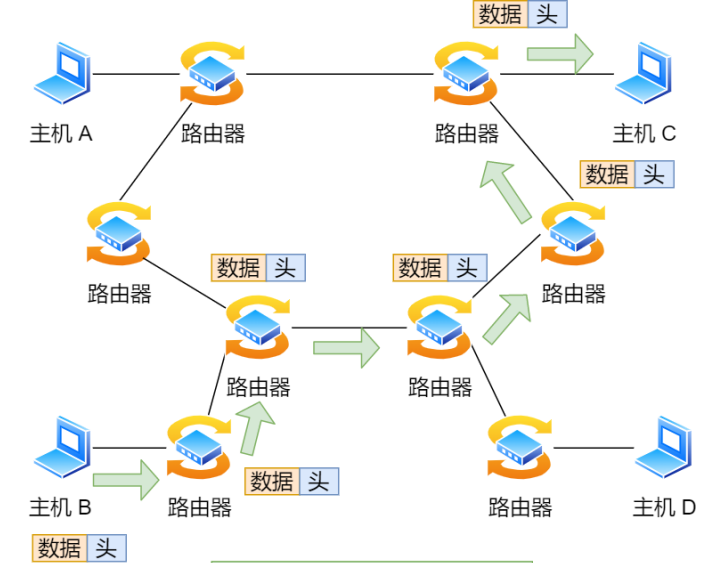

网络层的主要作用是：实现主机与主机之间的通信，也叫点对点通信。IP的作用是在复杂的网络环境中将数据包发送给最终目的主机。

4.2网络层和数据链路层有什么关系

IP的作用是主机之间通信用的，而MAC的作用是实现直连的两个设备之间通信，而IP则负责在没有直连的两个网络之间进行通信传输。打个比方，源地址是北京，目的地址是上海，需要先后乘坐飞机、地铁、公交车才能到达目的地，所以需要先购买车票。在车票区间内移动相当于数据链路层，充当区间内两个节点传输的功能，区间内的出发点好比源MAC地址，区间内的目的地相当于是目的MAC地址。到达目的MAC地址后又需要进行下一趟区间内的传输。在整个过程中IP地址是不会发生变化的，一直变化的只有源地址和MAC目的地址。

4.3IP地址的基础知识

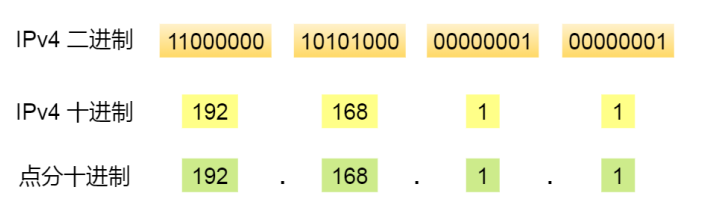

在TCP/IP网络通信时，为了保证能正常通信，每个设备都需要配置正常的IP地址，否则无法实现正常的通信。IPv4地址由32位正整数来表示，IP地址在计算机是以二进制的方式处理的。人类为了方便记忆采用了点分十进制的标记方式，也就是将32位IP地址以每8位为1组，共分为4组，每组以.隔开，再将每组转换成十进制。

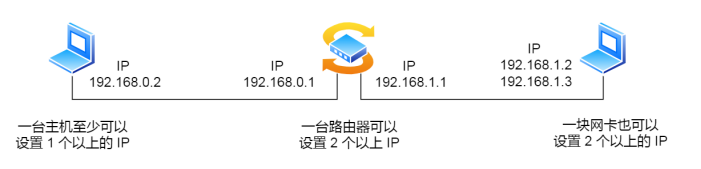

IP地址的最大值就是2^32。也就是说最大允许43亿台计算机连接到网络。一台主机至少可以设置1个以上的IP地址，一台路由器可以设置2个以上IP，一块网卡也可以设置2个以上的IP。

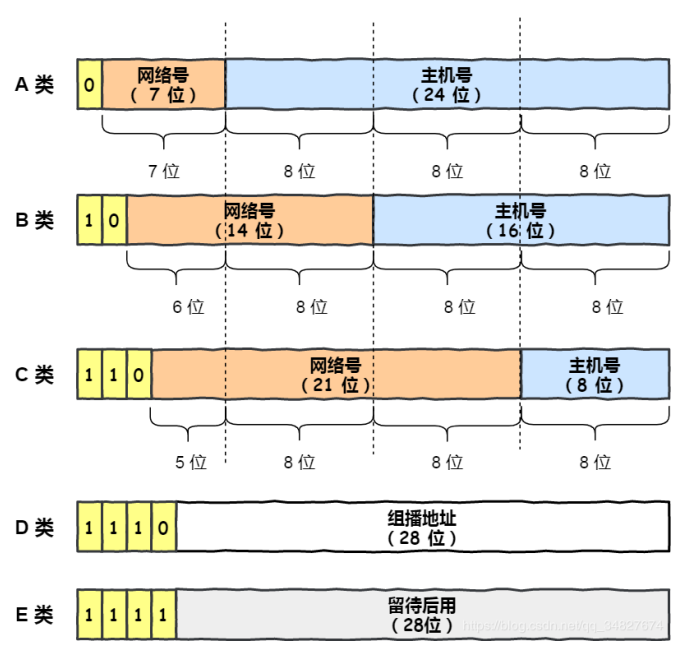

【IP地址的分类】

第一位是0，A类；
第二位是0，B类；
第三位是0，C类；
第四位是0，D类；
前四位全是1，E类；

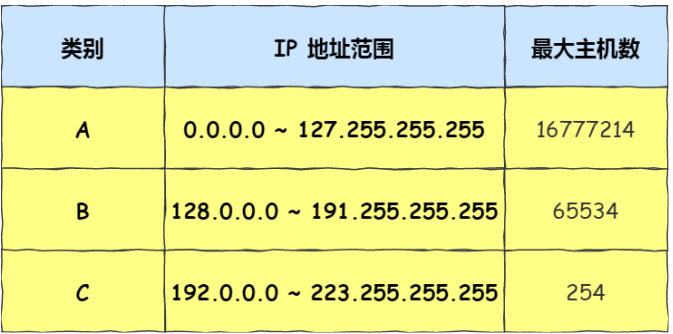

最大主机个数就是看主机号的位数，比如C类就是2^8-2=254，因为还要排除主机号全是1和全是0的地址。

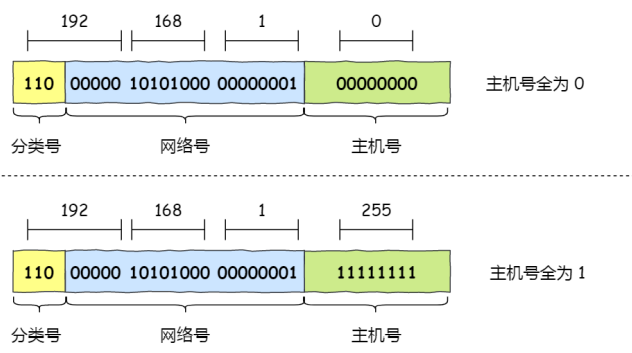

主机号全为1指定某个网络下的所有主机、用于广播；
主机号全为0指定某个网络；

4.4广播地址用于干什么？

广播地址用于在同一个链路中相互连接的主机之间发送数据包。当主机号为全1时，就表示该网络的广播地址。

广播地址可以分为本地广播和直接广播两种：
（1）本地广播：在本网络内广播，例如网络地址为192.168.0.0/24的情况下，广播地址是192.168.0.255。因为这个广播地址的IP包会被路由器屏蔽，所以不会到达192.168.0.0/24以外的其他链路上。
（2）直接广播：在不同网络之间的广播叫作直接广播。

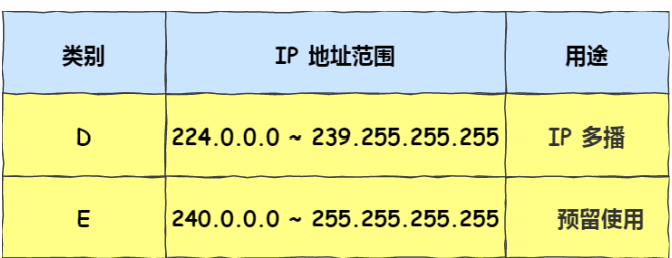

4.5什么D、E类地址？

D类地址用于多播，E类是预留的分类，暂时未使用。

多播地址用于干什么？
多播用于将包发送给特定组内的所有主机。由于广播无法穿透路由，若想给其他网段发送同样的包，就可以使用可以穿透路由的多播。

4.6说说IP地址分类的优点和缺点

优点：简单明了，基于网络地址简单。
缺点：
（1）同一网络下没有地址层次，比如一个公司里用了B类地址，但是可能需要根据生产环境、测试环境、开发环境来划分地址层次，而这种IP分类是没有地址层次划分的功能，所以这就缺少地址的灵活性。
（2）A、B、C类有个尴尬处境，就是不能很好的与现实网络匹配。
C类地址能包含的主机数量太少了，只有254个，估计一个网吧都不够用。
而B类地址能包含的最大主机数量又太多了，6万多台机制放下一个网络下面，一般的企业基本达不到这个规模，闲着的地址就是浪费。

4.7说说无分类地址

因为IP分类有很多缺点，所以后面就提出了五分类地址的方案，即CIDR。这种方式不再有分类地址的概念，32位的IP地址被划分成两部分，前面是网络号，后面是主机号。
表示形式是a.b.c.d/x，其中/x表示前x位属于网络号，x的范围是0-32，这就使得IP地址更加具有灵活性。

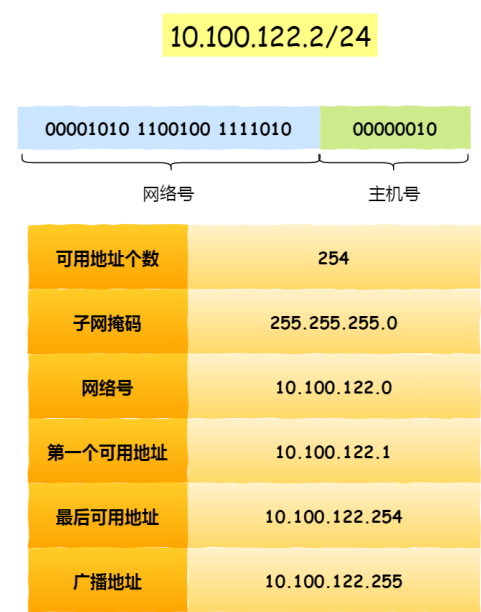

比如10.100.122.2/24，这种地址表示形式就是CIDR，/24表示前24位是网络号，剩余8位是主机号。

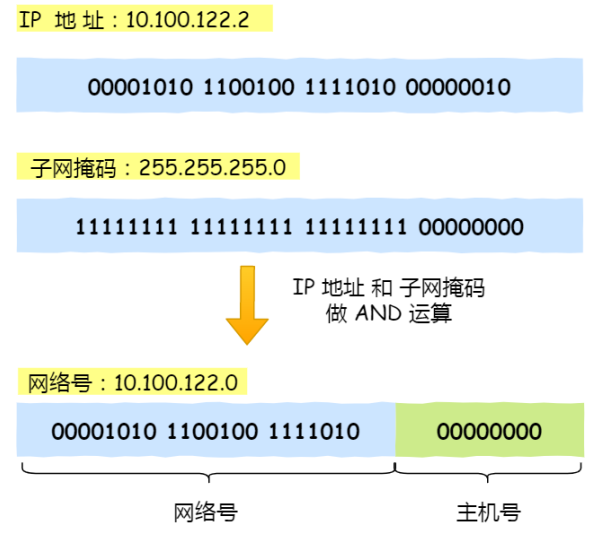

【另外一种划分形式就是子网掩码】

4.8为什么要分离网络号和主机号？

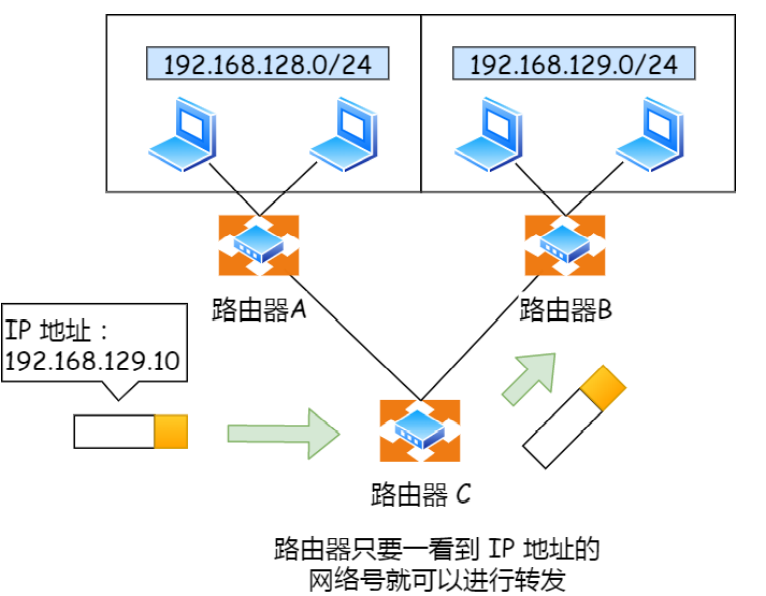

因为两台计算机要通讯，首先要判断是否处于同一个广播域内，就是网络地址是否相同。如果网络地址相同，表情接收方在本网络上，那么可以把数据包直接发送给目标主机。路由器在寻址工作中，也就是通过这样的方式来找到对应的网络号的，进而把数据包转发给对应的网络内。

4.9怎么进行子网划分？

子网划分实际上是将主机地址分为两个部分：子网网络地址和子网主机地址。

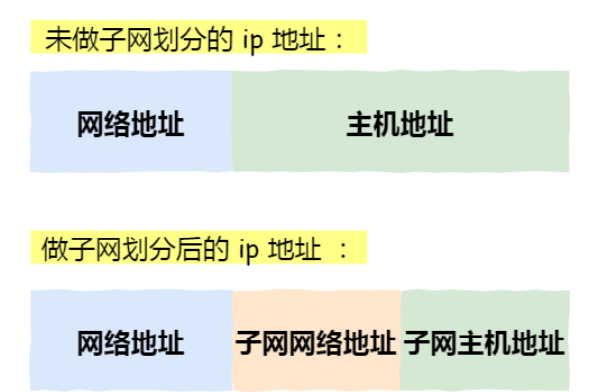

未做子网划分的ip地址：网络地址+主机地址
做子网划分的ip地址：网络地址+(子网网络地址+子网主机地址)

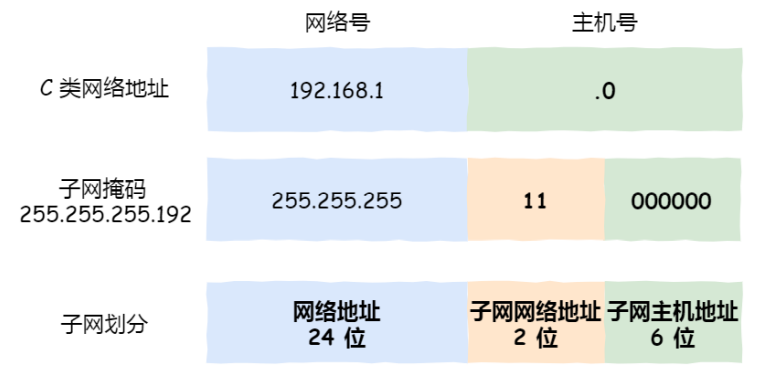

比如对C类地址进行子网划分，网络地址是192.168.1.0，使用子网掩码对其进行子网划分。C类地址中的前24位是网络号，最后8位是主机号，根据子网掩码可知从8号主机号中借用2位作为子网号。

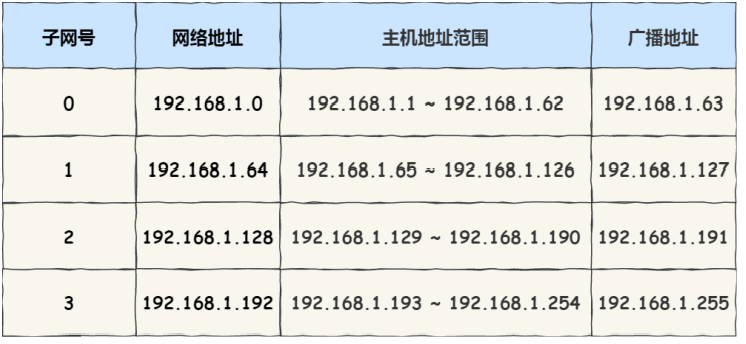

由于子网网络地址被划分成2位，子网地址就有4个，分别是00、01、10、11，具体划分如下：

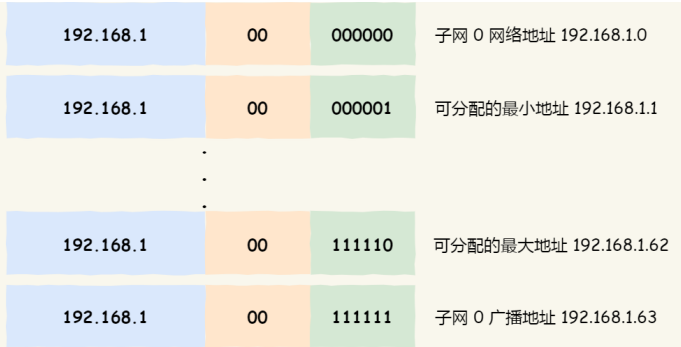

子网0：

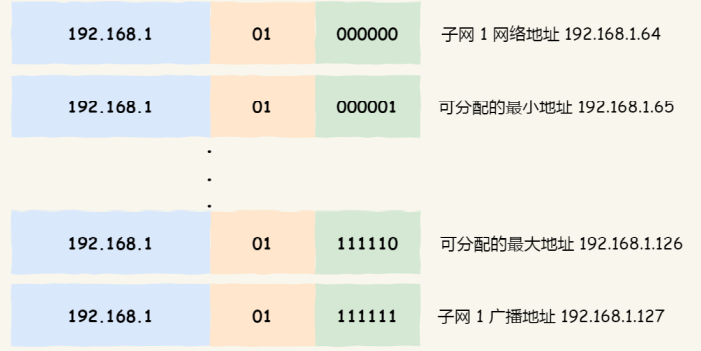

子网1：

4.10说说IP地址与路由控制

IP地址的网络地址这一部分是用于进行路由控制。
路由控制表记录着网络地址与下一步应该发送至路由器的地址。在主机和路由器上都会有各自的路由器控制表。在发送IP包时，首先要确定IP包首部地址的目的地址，再由路由控制表中找到该地址具有相同网络地址的记录，根据该记录将IP包转发给相应的下一个路由器。如果路由控制表中存在多条相同网络地址的记录，就选择相同位数最多的网络地址。

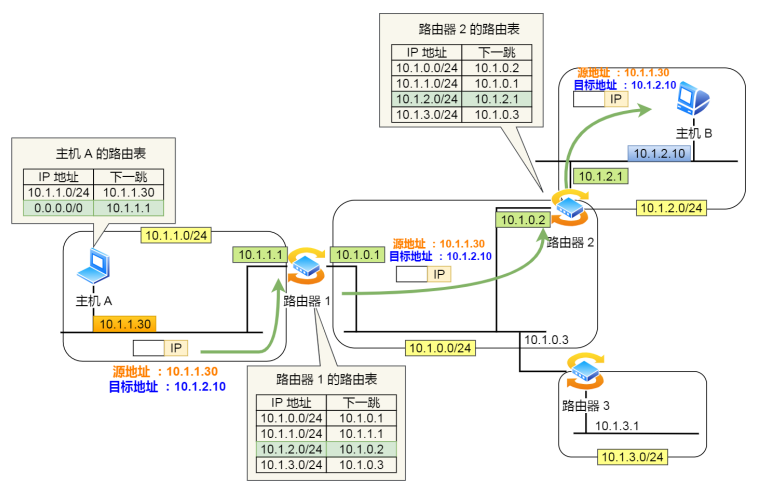

（1）主机A要发送一个IP包，源地址是10.1.1.30，目的地址是10.1.2.10，由于没有在主机A的路由表找到与目标地址10.1.2.10的网络地址，于是包就被转发到默认路由(路由器1)；
（2）路由器1收到IP包后，也在路由器1的路由表匹配与目的地址相同的网络地址记录，发现匹配到了，于是就把IP数据包转发到了10.1.0.2这台路由器2；
（3）路由器2收到后，同样对比自身的路由表，发现匹配到了，于是把IP包从路由器2的10.1.2.1这个接口转发出去，最终经过交换机把IP数据包转发到了目标主机。

4.11IP分组与重组

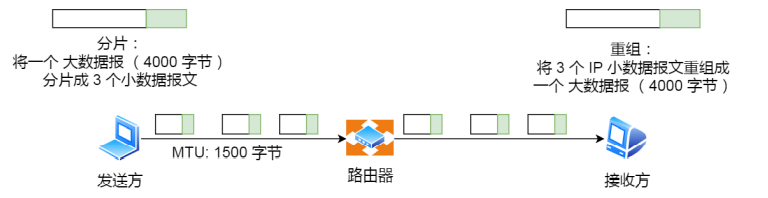

每种数据链表的最大传输单元MTU都是不相同的，比如以太网的MTU是1500字节，FDDI数据链表MTU是432=52字节。以以太网为例子，如果IP数据包大于MTU就会在IP层进行分片，经过分片之后的IP数据报在被重组的时候，只能由目标主机进行，路由器是不会进行重组的。假设发送方发送一个4000字节的大数据报，若要传输在以太网链路，则需要把数据报分片成3个小数据报传输，再由接收方重组成大的数据报。

在分片传输中，一旦某个分片丢失，则会造成整个IP数据报作废，所以TCP引入了MSS也就是在TCP层就进行分片在IP层不需要再分了，那么对于UDP来说我们尽量不要发送一个大于MTU的数据报文。

4.12说说DNS域名解析

我们在上网的时候，通常使用的方式是域名，而不是IP地址，因为域名方便人类记忆。实现这一技术的就是DNS域名解析，DNS可以将域名网址自动转换成具体的IP地址。
【域名的层级关系】DNS的域名都是用句话来分割的，比如www.baidu.com，这里的句话代表了不同层次之间的界限。在域名中，越靠右的位置标示其层级越高。

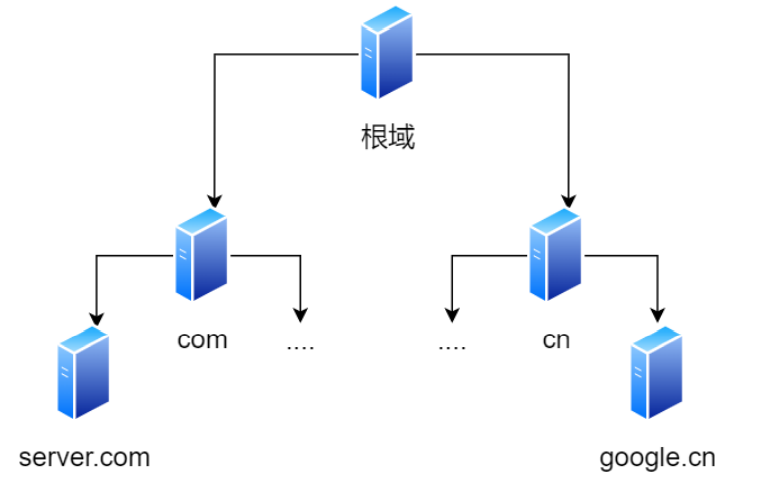

根域是在最顶层，它的下一层就是com顶级域名，再下面是server.com权威域名，有些类似于前缀树的数据结构。

根域的DNS服务器信息保存在互联网中所有的DNS服务器中。这样一来，任何DNS服务器都可以找到并访问根域DNS服务器了。因此，客户端只要能够找到任意一台DNS服务器，就可以通过它找到根域服务器，然后在一直路藤摸瓜找到位于最下层的某台目的DNS服务器。

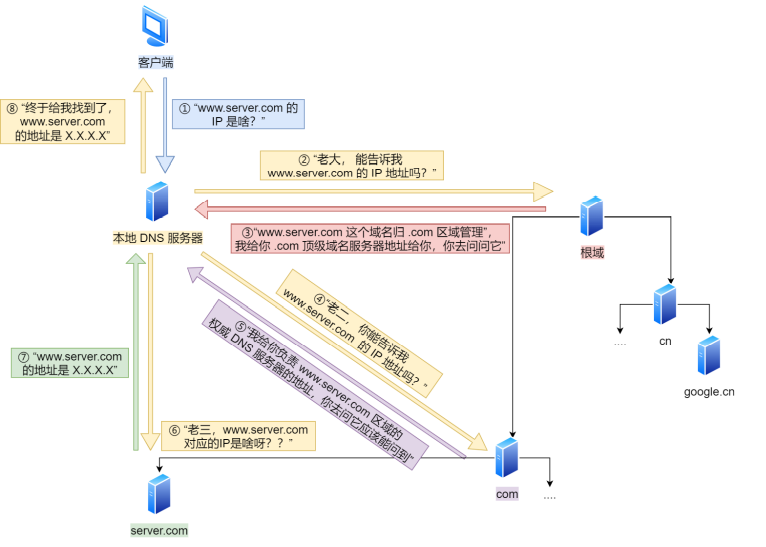

【域名解析的工作流程】
（1）浏览器首先看一下自己的缓存里有没有，如果没有就向操作系统的缓存要，还没有就检查本机域名解析文件hosts，如果还是没有，就会DNS服务器进行查询。
（2）客户端首先发出一个DNS请求，问www.baidu.com的IP是啥，并发给本地DNS服务器。
（3）本地域名服务器收到客户端的请求后，如果缓存里的表格能找到www.baidu.com，则它直接返回IP地址。如果没有，本地DNS会去问它的根域名服务器，根域名服务器是最高层次的，它不直接用于域名解析，但能指明一条道路。
（4）根DNS收到来自本地DNS的请求后，发现后置是.com，会告诉本地DNS.com顶级域名服务器的地址。
（5）本地DNS服务器根据根域名服务器告诉的顶级域名服务器的地址去找它，然后问他这个IP地址是多少？
（6）顶级域名服务器告诉本地DNS负责这个域名的权威DNS服务器的地址。
（7）本地DNS又去找到权威DNS，权威DNS就可以解析baidu.com，根据域名解析结果的源IP，告诉本地DNS地址是多少。
（8）本地DNS将IP地址返回给客户端，客户端与目标建立连接。

4.13ARP协议说一下

在传输一个IP数据报的时候，确定了源IP地址和目的IP地址后，即会通过主机路由表确定IP数据报下一跳。然而，网络层的下一层是数据链路层，所以我们还要知道下一跳的MAC地址。由于主机的路由表中可以找到下一跳的IP地址，所以可以通过ARP协议，求得下一跳的MAC地址。
【ARP】如何知道对方MAC地址的呢？
ARP是借助ARP请求与ARP响应两种类型的包确定MAC地址的。

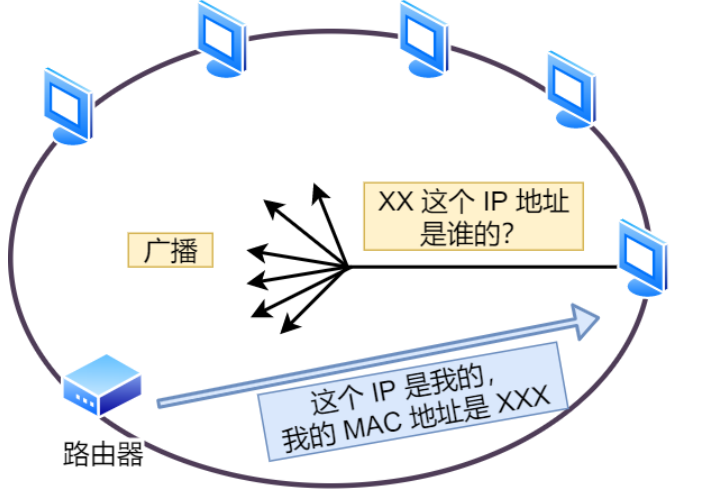

主机会通过广播ARP请求包，这个包里包含了想要知道MAC地址的主机IP地址；
当同个链路中的所有设备收到ARP请求时，会去拆开ARP请求包里的内容，如果ARP请求包中的目标IP地址和自己的IP地址一致，那么这个设备就将自己的MAC地址塞进ARP响应包返回给主机。
操作系统通常会把第一次通过ARP获取的MAC地址缓存起来，以便下次直接从缓存中找到对应IP地址的MAC地址。
