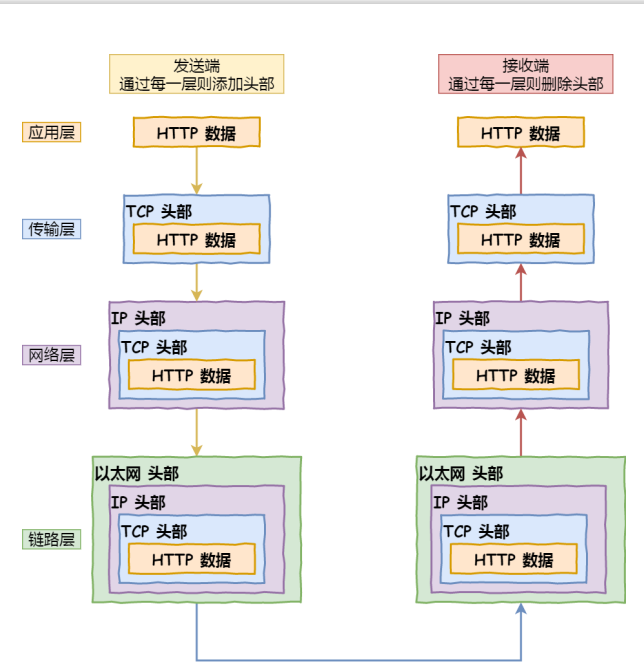

1.1TCP/IP网络模型

对于同一台设备上的进程通信，有很多种方式，比如有管道、消息队列、共享内存、信号等方式，而对于不同设备上进程的通信，就需要网络通信，而设备具有多样性，需要兼容各种各样的设备，就协商出了一套通用的网络协议。
【应用层】
最上层的，我们能直接接触到的就是应用层，电脑或手机使用的应用软件都是在应用层实现的。当两个不同的设备应用需要通信的时候，应用就把应用数据传给下一层，传输层。
应用层只需要专注于为用户提供应用功能，不用去关心数据是如何传输的。
应用层是工作在操作系统中的用户态，传输层及以下工作在内核态。
【传输层】

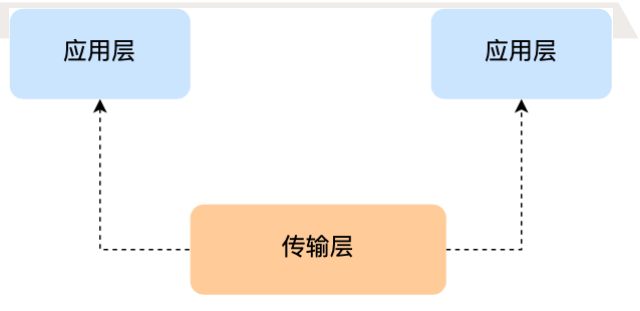

应用层的数据包会传给传输层，传输层是为应用层提供网络支持的。
传输层有两个传输协议，分别是TCP和UDP。
TCP的全称是传输层控制协议(Transmission Controller Protocol)，大部分应用使用的都是TCP传输层协议，比如HTTP应用层协议。TCP相比于UDP多了很多特性，比如流量控制、超时重传、拥塞控制等，这些都是为了保证数据包能可靠地传输给对方。
UDP就相对很简单，简单到只负责发送数据包，不保证数据报是否能抵达对方，但它实时性相对更好，传输效率更高。当然，UDP也可以实现可靠传输，把TCP的特性在应用层实现就可以了。

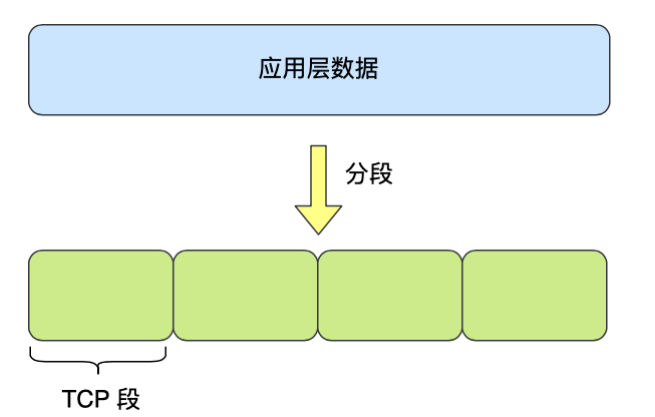

应用需要传输的数据可能会非常大，如果直接传输就不好控制，因此当传输层的数据包大小超过MSS(TCP最大报文段长度)，就要将数据包分块，这样即使中途有一个分块丢失或损坏了，只需要重新传这一个分块，不用重新发送整个数据报。在TCP协议中，每一个分块叫作一个TCP报文段。
当设备作为接收方时，传输层负责把数据包传给应用，但是一台设备上可能会有很多应用在接收或者传输数据，因此需要一个编号将应用区分开来，这个编号就是端口。比如80端口通常是Web服务器用的，22端口通常是远程登录服务器用的。而对于浏览器中的每个标签栏都是一个独立的进程，操作系统会为这些进程分配临时的端口号。传输层的报文中会携带端口号，因此接收方可以识别出该报文是发送给哪个应用。
【网路层】

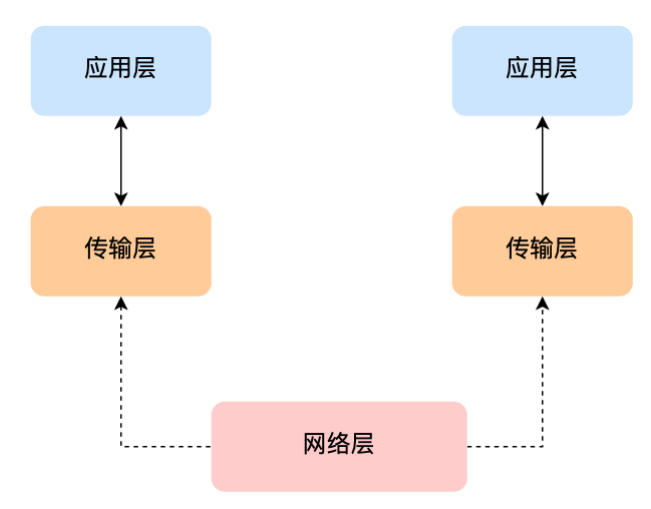

实际场景的网络环节是错综复杂的，中间有各种各样的线路和分叉路口。如果一个设备的数据要传输给另一个设备，就需要在各种各样的路径和节点进行选择，而传输层的设计理念就是简单、高效、专注。我们不希望传输层协议处理太多的事情，只需要服务好应用就行了，实际传输功能就交给网络层。
网络层最常使用的就是IP协议，IP协议会将传输层的报文作为数据部分，再加上IP报头组装成IP数据报，如果IP数据报大小超时MTU(以太网一般是1500字节)就会再次进行分片，得到一个即将发送到网络的IP报文。
网络层负责将数据从一个设备传输到另一个设备，网络层由区分设备的编号。我们一般用IP地址给设备进行编号，对于IPV4协议，IP地址共32位，分成了四段，每段是8位。网络号：负责标识该IP地址是属于哪个子网的；主机号：负责标识同一子网下的不同主机；配合子网掩码算出IP地址的网络号和主机号。在寻址的过程中，先匹配到相同的网络号，才会去找对应的主机。
除了寻址能力，IP协议还有另一个重要的能力就是路由。实际场景中，两台设备并不是用一条网线连接起来的，而是通过很多网关、路由器、交换机等众多网络设备连接起来的，那么就会形成很多条网络的路径，因此当数据报到达同一个网络节点，就需要通过算法决定下一步走 哪条路径。IP协议的寻址作用是告诉我们去往下一个目的地该走哪个方法，路由则是根据下一个目的地选择路径，寻址像是在导航，路由像是在操作方向盘。
【数据链路层】
实际场景中，网络并不是一个整体，所以数据不仅可以在同一个网络设备中进行传输，也可以跨网络传输。一旦数据需要跨网络传输，就需要有一个设备同时出现在两个网络当中，这个设备一般是路由器，路由器可以通过路由表计算出下一个要去的IP地址。于是就需要有一个专门的层来标识网络中的设备，让数据在一个链路中传输，这就是数据链路层，它主要为网络层提供链路级别传输的服务。
每一台设备的网卡都会有一个MAC地址，它是用来唯一标识设备的。路由器计算出了下一个目的地IP地址，再通过ARP协议找到该目的地的MAC地址，这样就知道这个IP地址是哪个设备的了。
【物理层】
当数据准备要从设备发送到网络时，需要把数据包转换成电信号，让其可以在物理介质中传输，这一层就是物理层，它主要是为数据链路层提供二进制传输的服务。

1.2键入网址到网页显示，期间发生了什么？

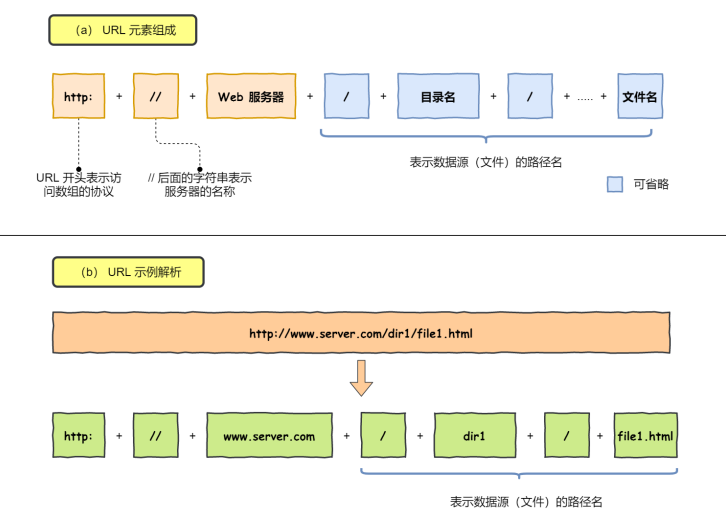

（1）浏览器做的第一步工作是解析URL，从而生成发送给Web服务器的请求信息。

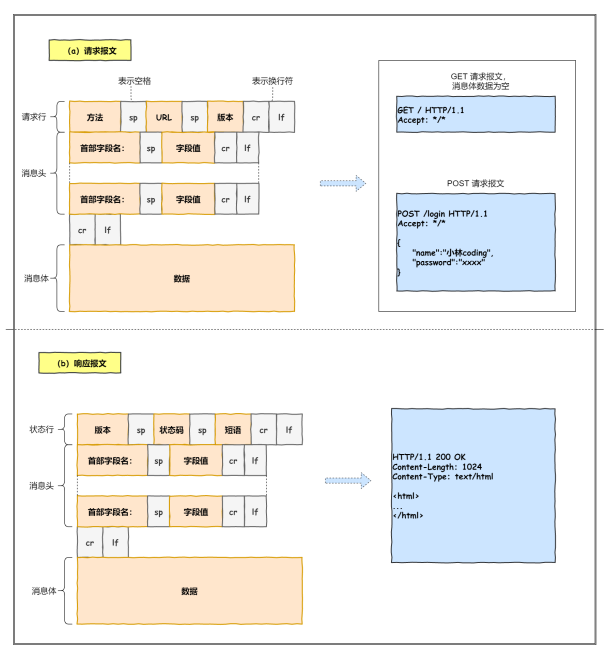

对URL进行解析之后，浏览器确定了Web服务器、目录名和文件名，接下来就是根据这些信息生成HTTP请求信息了。
（2）DNS域名解析
通过浏览解析URL并生成HTTP消息后，需要委托操作系统将消息发送给Web服务器。但在发送之前，需要查询服务器域名对应的IP地址，因为委托操作系统发送消息时必须提供通信对象的IP地址。
DNS域名解析工作首先会从浏览器的缓存中查找，如果没有就向操作系统的缓存要，如果还没有就从本机域名解析文件hosts中查找，如果还是没有就会通过DNS服务器进行查询，通过根域名服务器->顶级域名服务器->权威域名服务器，完成整个DNS域名解析的过程，权威域名服务器会告知本机DNF服务器该域名是目标IP地址是多少，这样就完成了整个域名解析的动作。
（3）指南好帮手-协议栈
通过DNS获取到IP后，就可以把HTTP的传输工作交给操作系统中的协议栈。

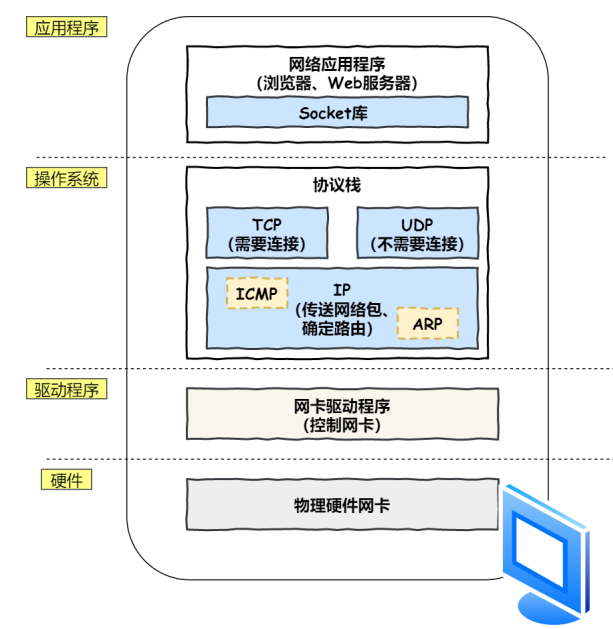

应用程序(浏览器)通过调用Socket库，来委托协议栈工作。协议栈的上半部分有两块，分别是负责收发数据的TCP和UDP协议，他们俩会接收应用层的委托执行收发报文段的操作。协议栈的下半部分是IP协议，控制IP数据报的收发工作工作。在互联网上上传数据时，数据会被切分成一块块的网络包，而将网络包发送给对方的操作就是由IP负责的。
此外IP中还包括ICMP协议和ARP协议。ICMP协议是用于告知网络包传送过程中产生的错误以及各种控制信息；ARP用于根据IP地址查询相应的以太网MAC地址。
（4）可靠传输-TCP

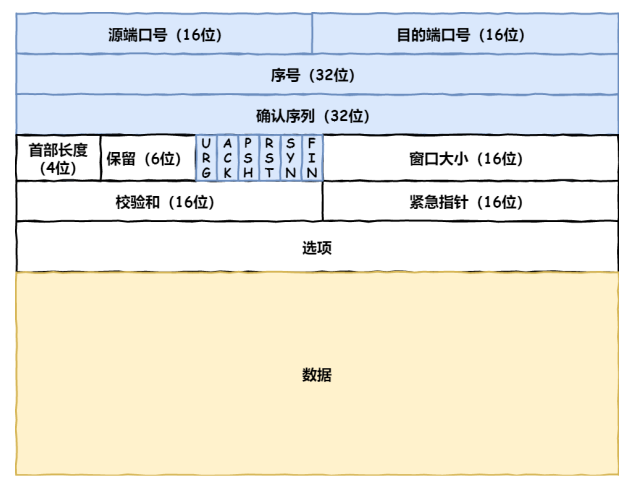

源端口号和目标端口号是不可少的，如果没有这两个端口号，数据就不知道应该发给哪个应用。TCP传输数据之前，要先经过三次握手建立连接，保证双方都有收发数据的能力。

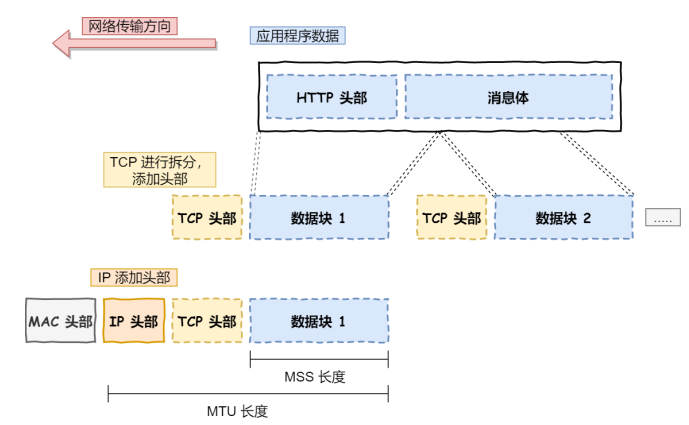

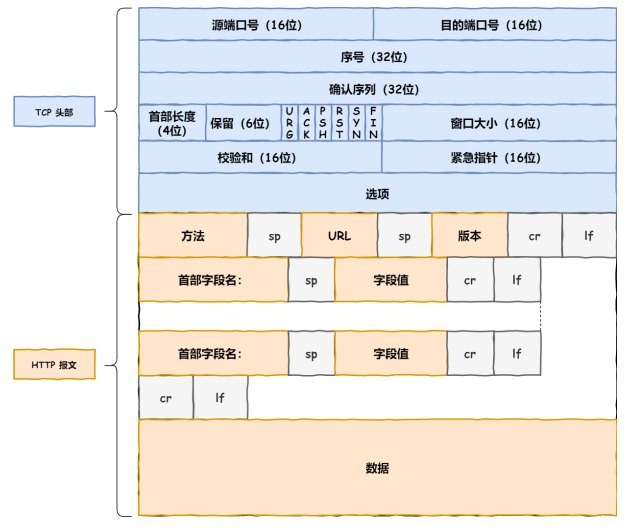

如果HTTP消息比较长，超过了MSS，TCP就需要把HTTP的数据拆分成一块块报文段进行发送，而不是一次性发送所有的数据。拆分出来的报文段，都会被放进单独的网络包中，在每个拆分的数据加上TCP头信息，在目的端口和源端口的字段填上端口号(Http默认端口号是80，Https的默认端口号是443)，然后交给IP模块来发送数据。
（5）远程定位-IP
TCP模块在执行连接、收发、断开等各阶段操作时，都需要委托IP模块将数据封装成网络包发送给通信对象。

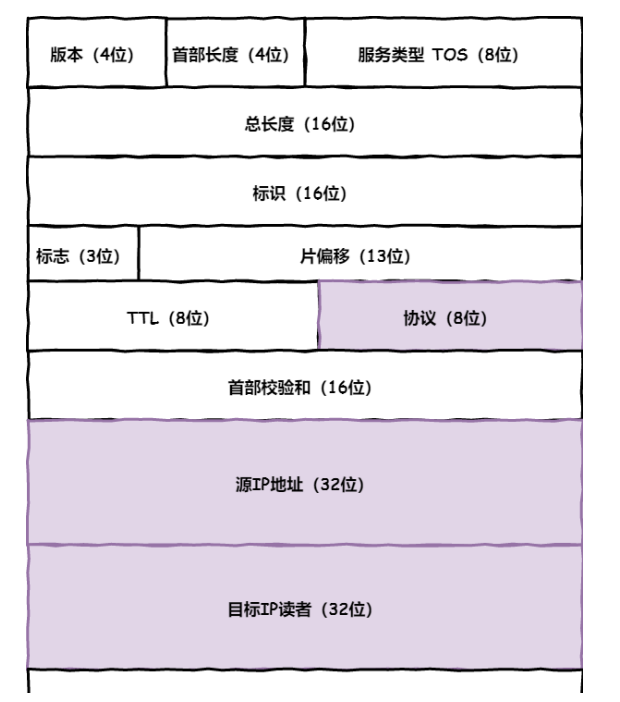

在IP协议里需要由源地址IP和目标地址IP：
源地址IP是客户端发出的IP地址；目标IP地址是DNS域名解析得到的Web服务器IP。
（6）两点传输-MAC

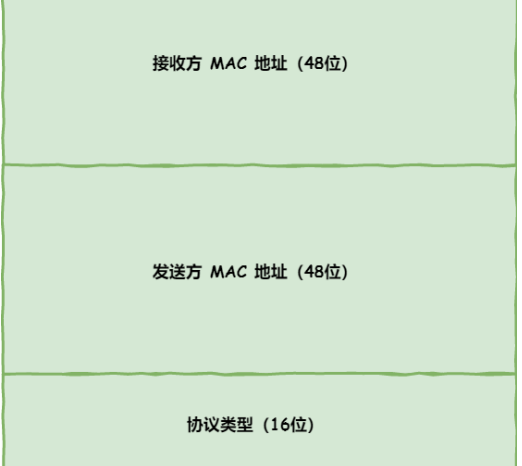

生成了IP头部以后，接下来网络包还需要在IP头部的前面加上MAC头部。MAC头部是以太网使用的头部，它包含了接收方和发送方MAC地址等信息。
在TCP/IP通信里，MAC头部的协议类型只使用：0800IP协议、0806ARP协议。
发送方的MAC地址获取就比较简单了，MAC地址是在网卡生产时写入到ROM里的，只要将这个值读取出来写入到MAC头部就可以了。
接收方的MAC地址就有点复杂了，只要只要告诉以太网对方的MAC地址，以太网就会帮我们把包发送过去。所以就需要使用到ARPC协议来获取目标IP的MAC地址。
ARP协议会在以太网中以广播的形式，对所有的设备喊出这个IP地址是谁的，请把你的MAC地址告诉我。然后就会有人回答，这个IP地址是我的，我的MAC地址是XXXX。如果对方和自己处于同一个子网中，那么通过上面的操作就可以得到对方的MAC地址。然后，将这个MAC地址写入MAC头部，MAC头部就完成了。
在后续操作系统会把本次查询结果放到一块叫ARP缓存的内存空间留着以后用，不过缓存的时间就几分钟。
也就是说：先查询ARP缓存，如果其中已经保存了对方的MAC地址，就不需要发送ARP查询，直接使用ARP缓存中的地址；而当ARP缓存中不存在对方MAC地址时就需要发送ARP广播查询。
（7）出口-网卡
网络包只是存放在内存中的一串二进制数字信息，没有办法直接发送给对方。因此我们需要将数字信息转换成电信号，才能在网线上进行传输，也就是说着才是真正的数据发送过程。负责执行这一操作的是网卡，要控制网卡还需要靠网卡驱动程序。

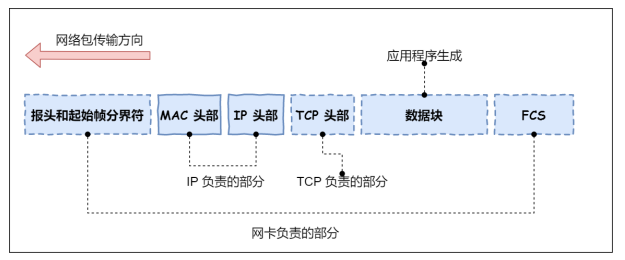

网卡驱动从IP模块获取到包之后，会将其复制到网卡内的缓存区中，接着会在其开头加上报头和起始帧分界符，在末尾加上用于检测错误的帧校验序列FCS。起始帧定界符是一个用来表示包起始位置的标记，末尾的FCS(帧检验序列)用来检查包传输过程是否有损坏。
最后网卡会将包转为电信号，通过网线发送出去。
（8）送别者-交换机
电信号到达网线接口，交换机里的模块进行接收，接下来交换机里的模块将电信号转换为数字信号。然后通过包末尾的FCS检验错误，如果没问题则放到缓冲区。接下来需要查询一下这包的接收方MAC地址是否已经在MAC地址表中有记录了。

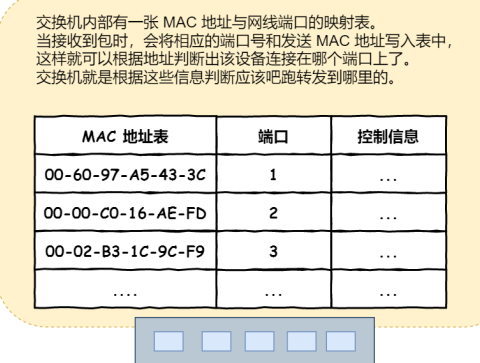

交换机的MAC地址表主要包含两个信息：1.设备的MAC地址；2.该设备连接在交换机的哪个端口； 端口与MAC地址将一一对应。如果接收方的MAC地址对应上交换机的MAC地址表中的信息，就可以得到对应的端口了。然后就可以将信号发送到相应的端口。如果没有对应的MAC地址，那交换机无法判断应该把包转发到那个端口，只能将包转发到除了源端口以外的所有端口上了。
（9）出境大门-路由器
网络包经过交换机到达路由器，并在此被转发到下一个路由器或目标设备。
【路由器的基本原理】
路由器的端口具有MAC地址，因此它能够成为以太网的发送方和接收方，同时还具有IP地址。
当转发包时，首先路由器端口会接收发给自己的以太网包，然后路由表查询转发目标，再由相应的端口作为发送方将以太网网发送出去。
【路由器的包接收工作】
电信号到达网线接口部分，路由器中的模块会将电信号转换为数字信号，然后通过包末尾的FCS进行错误校验。如果没问题则检查MAC头部的接收方MAC地址，看看是不是发送给自己的，如果是就放到接收缓冲区中，否则就丢弃这个包。
【查询路由表确定端口】
完成包的接受操作以后，路由器就会去掉开头的MAC头部。MAC头部的作用就是将包送达路由器，其中的接收方MAC地址就是路由器端口的MAC地址。因此，当包到达路由器之后，MAC头部的工作就完成了，就会被丢弃。然后路由器根据IP头部的内容进行包的转发，根据包的接收方地址查询路由表中的目的地址栏，找到匹配的记录，转发到对应的接口。如果找不到匹配路由就会选择默认路由。
知道对方的IP地址之后，通过ARP协议根据IP地址查询MAC地址，再给网络包加上MAC地址头部和帧检验序列FCS。再转换成电信号发送出去。
（9）互相扒皮
数据包抵服务器后，服务器首先扒开数据包的MAC头部，查看是否与服务器自己的MAC地址符合。符合就将包收起来。接着继续扒数据包的IP头，发现IP地址符合，根据IP协议项知道上层是TCP协议。于是扒开TCP的头，里面有序列号，需要看看这个序列号是不是想要的，如果是就放入缓存中然后返回一个ACK，如果不是就丢弃。TCP头部里面还有端口号，HTTP的服务器正在监听这个端口号。于是服务器自然知道是HTTP进程想要这个包，就将包发给HTTP进程。
服务器的HTTP进程看到，这个请求要访问一个页面，就把这个网页封装在HTTP响应报文里。HTTP响应报文也要加上TCP、IP、MAC头部，不过这次的源地址是服务器IP地址，目的地址是客户端的IP地址。
最后到达客户端后，客户端把收到的数据包扒皮剩HTTP响应报文后，交给浏览器去渲染页面。
最后如果客户端要离开了，向服务器发起TCP四次挥手，双方连接断开。
