概述

一般来说设计工具中都有网格、参考线等工具来辅助一些对齐，排布功能，如 photoshop 和 sketch 等。

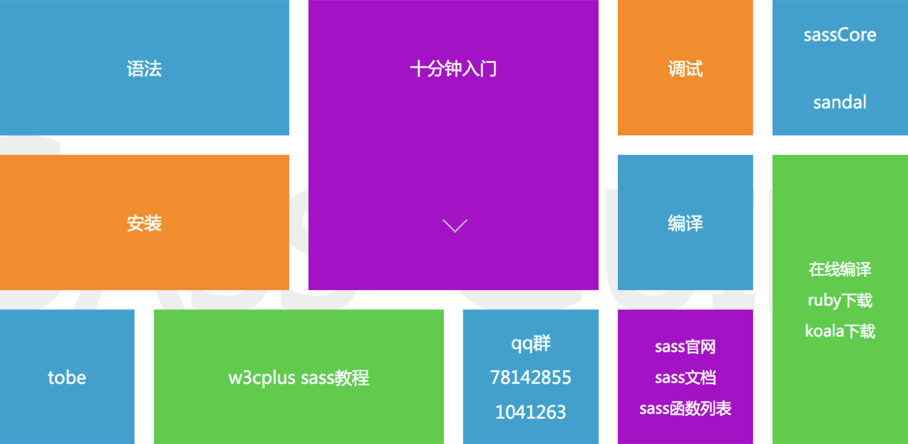

在没有 CSS 对应的网格功能之前，一般会使用 float 或 flexbox 等技术来模拟这种网格系统，比如960s，bootstrap 的网格系统。虽然模拟出来的网格系统在一定程度上可以一些解决问题，但是在面临一些如 Win10 UI 这种还是有点力所不及，如下图的布局：

既然有了使用场景的需求，肯定就会有新的标准技术出现，这就是这里要说的 CSS Grid Layout。其主要有以下优势：

为布局而生的二维网格布局系统。
功能强大。Win10 UI、响应式布局改变、二维列表等都是它的菜。
对比 flexbox 来说：flexbox 为单维、内容优先；而 grid 为二维，布局优先。如下图，图一为 flexbox，图二为 grid

PS：虽然 flexbox 也可以折行，视觉上看起来形成的也是二维的，但是它并不能进行跨行跨列的操作，所以 flexbox 并不是二维的布局。

同 flexbox 一样，grid 布局也是由两层结构组成，父元素设置 display: grid 形成 grid container，直接子元素就此成为 grid items，然后就可以通过给父子元素设置一些 CSS 属性，轻松实现一些网格布局了。

基本术语

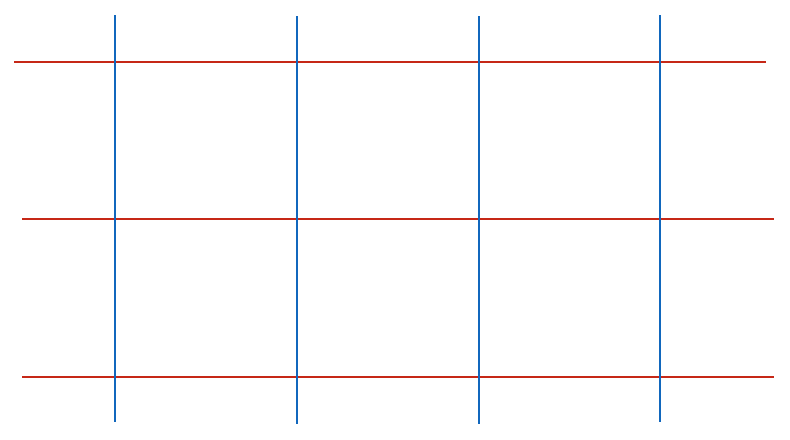

既然是网格系统，那肯定是由线条组成的一个个格子，如下图水平红线与垂直蓝色相交就形成一个 2*3 的网格。

轴线（axis）

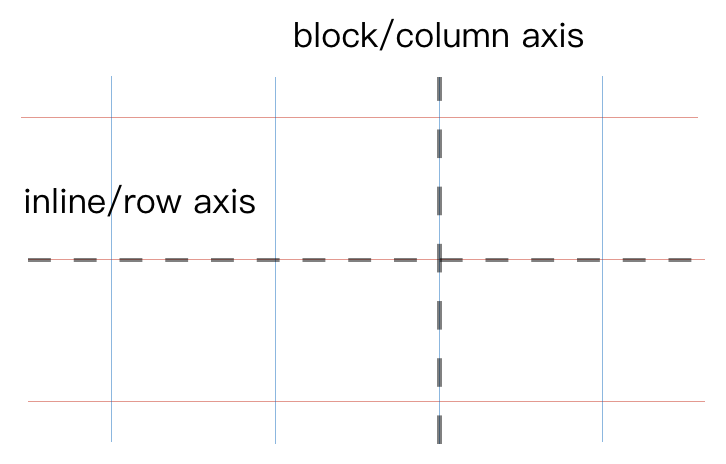

flexbox 有两个轴，分别是 main axis（主轴）和 cross axis（十字轴）。而 grid 作为二维的布局系统，也有对应的两个轴，分别为：inline axis（行内轴，也叫 row axis）和 block axis (块轴，也叫 column axis)。理解这两个轴非常重要，因为分布对齐属性就是根据这两个轴来进行的。如下图：

注意：flexbox 的两个轴是会根据排列方向而改变的，但是 grid 的两个轴是不变的。

Grid container & grid items

给一个元素设置 display: grid 后，该元素就是 grid container 了，同时其直接子元素就是 grid items。

<div class="grid-container">
  <div class="grid-item"></div>
  <div class="grid-item"></div>
  <div class="grid-item"></div>
  <div class="grid-item"></div>
</div>

/* grid container */
.grid-container {
  display: grid;
}

/* grid items */
.grid-item {}

Grid lines

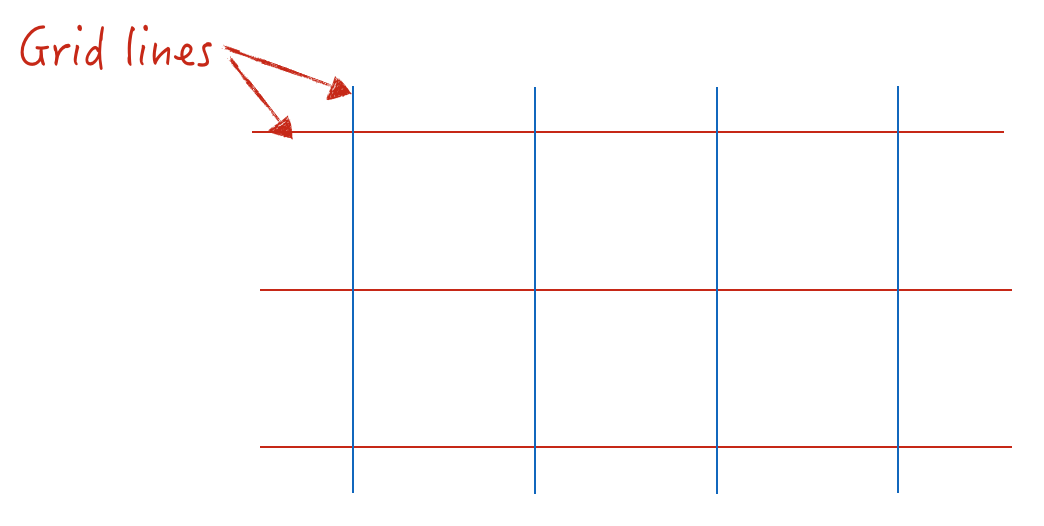

构成网格系统的线条，就叫 grid lines，如下图：

Grid cell

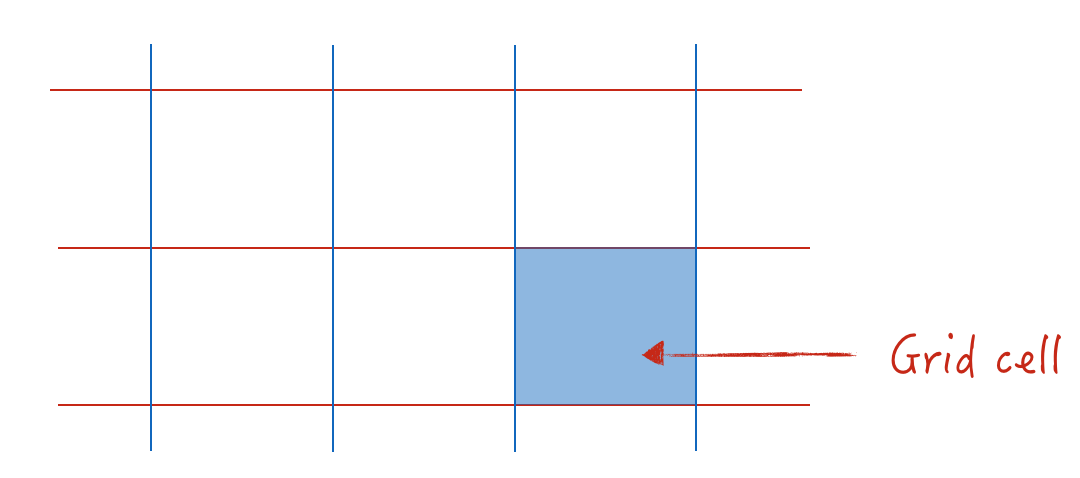

而线条所围成的每一个格子，就叫 grid cell，如下图：

Grid track

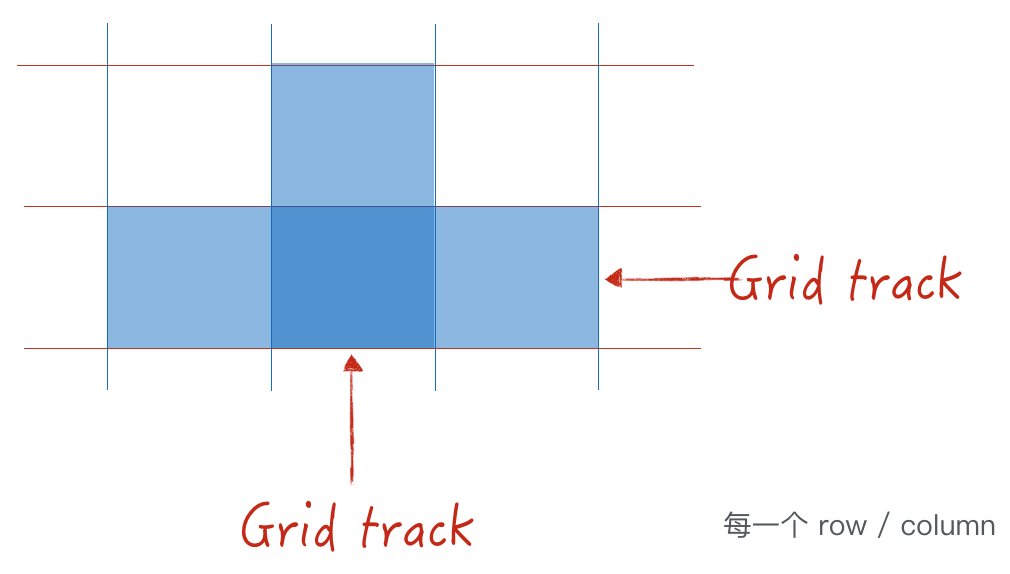

整个一行或者一列，就叫 grid track（对应 table 的 row 或 column），如下图：

Grid area

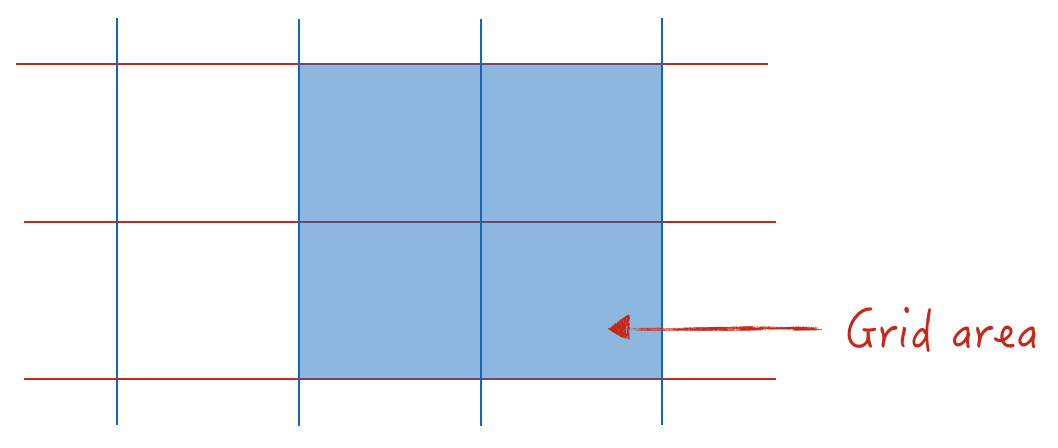

由任意两条横向网格线和两条纵向网格线所组成的区域都是 grid area（可以对其命名，以方便使用），其可能由一个或多个 grid cell 组成，如下图：

Grid cell vs grid items

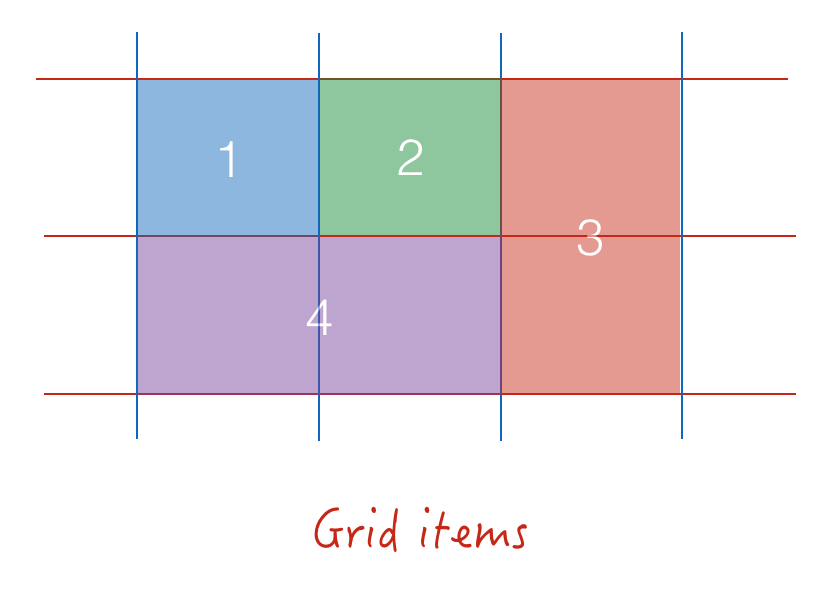

最后考虑到有些格子会合并，所以 grid items 可能是单个的 grid cell，也有可能是多个 cell 合并的结果，如下图 3 和 4 item 就是 cell 合并的结果：

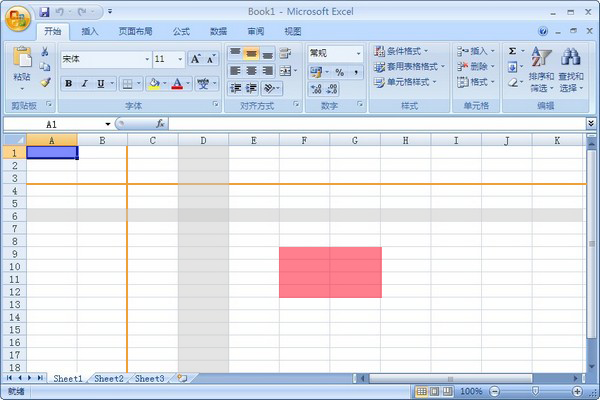

PS：其实网格系统跟我们日常工作中的 excel 有点像，如下图：

牛刀小试

因为网格系统的属性特别多，功能也非常的强大，所以这里先直接选个实战来简单熟悉下（具体深入下一节再详细分析）。下面开始实现概述中的效果图：

第一步：搭建结构

先数出 items 的个数，这里为 11 个，如下图：

设计 HTML 结构如下：

<div class="grid">
    <div class="item">1</div>
    <div class="item">2</div>
    <div class="item">3</div>
    <div class="item">4</div>
    <div class="item">5</div>
    <div class="item">6</div>
    <div class="item">7</div>
    <div class="item">8</div>
    <div class="item">9</div>
    <div class="item">10</div>
    <div class="item">11</div>
</div

第二步：设计网格

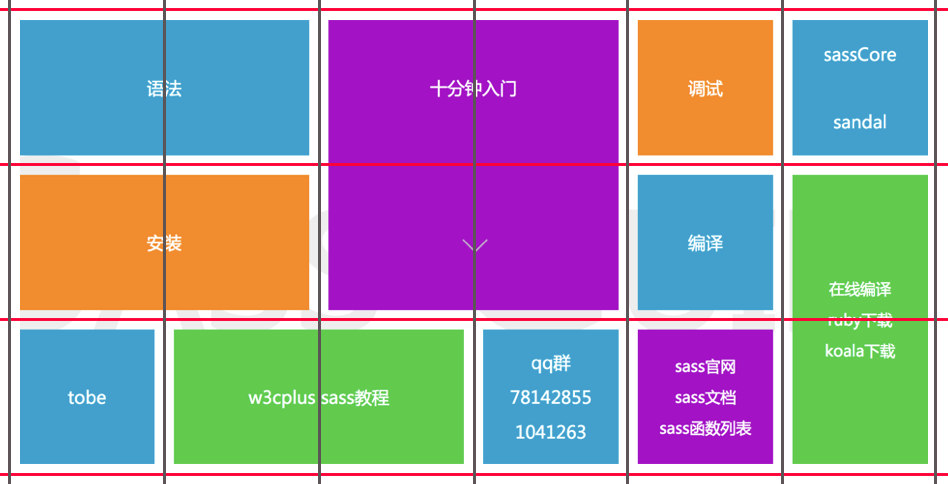

写好结构后，再根据要实现的效果图拆分格子。如下图，红色和灰色的线条就是 grid lines:

这样我们就得到一个 3 6 的网格，其中 grid cell 的大小为 140px 140px，间距为 20px。现在我们就可以使用 grid container 的 CSS 相关属性完成初步的网格布局，代码如下：

.grid {
  display: grid; /* 定义网格布局 */

  /* 定义3行6列 */
  grid-template-rows: 140px 140px 140px; /* 每个值表示每行的高度 */
  grid-template-columns: 140px 140px 140px 140px 140px 140px; /* 每个值表示每列的宽度 */

  /* 定义item之间的间距为20px */
  grid-gap: 20px;
}
.item{
  background: #ccc;
}

下面对代码中的 grid-template-rows、grid-template-columns 和 grid-gap 进行具体解释。

grid-template-rows & grid-template-columns

grid-template-rows 用来定义网格的行，每个值代表一行的高度，上面的 3 个 140px 就表示有三行，高度都是 140px。如下，定义四行，每行的高度分别为 140px、300px、200px、400px：

.grid {
  /* 定义四行 */
  grid-template-rows: 140px 300px 200px 400px;
}

同理，grid-template-columns 用来定义网格的列，每个值代表一列的宽度。

如遇到有规律的重复列宽或行高，还可以使用 grid 中新增的 repeat 函数来表示重复，如上面的 140px 的 3 * 6 网格：

.grid {
  grid-template-rows: repeat(3, 140px);
  grid-template-columns: repeat(6, 140px);
}

grid-gap

该属性是 grid-column-gap （列之间的间距）和 grid-row-gap （行之间的间距）的简写，其语法为：grid-gap: <grid-column-gap> <grid-row-gap>。

.grid {
  grid-gap: 15px 30px;
}

/* 等同于 */
.grid {
  grid-column-gap: 15px;
  grid-row-gap: 30px;
}

如只有一个值，则行列间距相等，如 gird-gap: 20px;。

第三步：items 定位

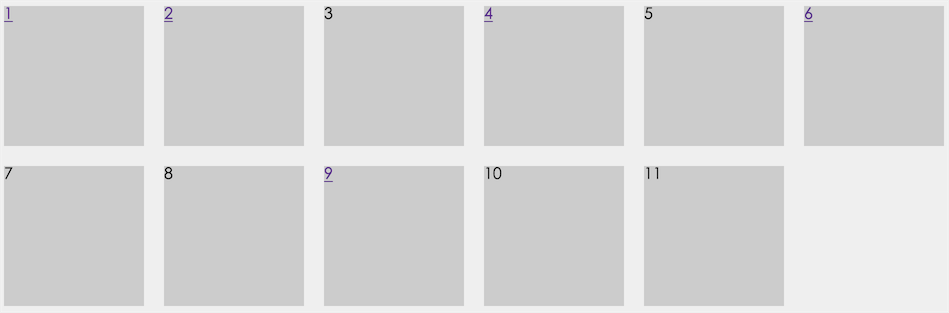

上面网格实现的效果图如下：

看起来，这跟我们要实现的效果相差甚远，但其实我们只差最后一步：将 items 定位到对应的网格中即可。

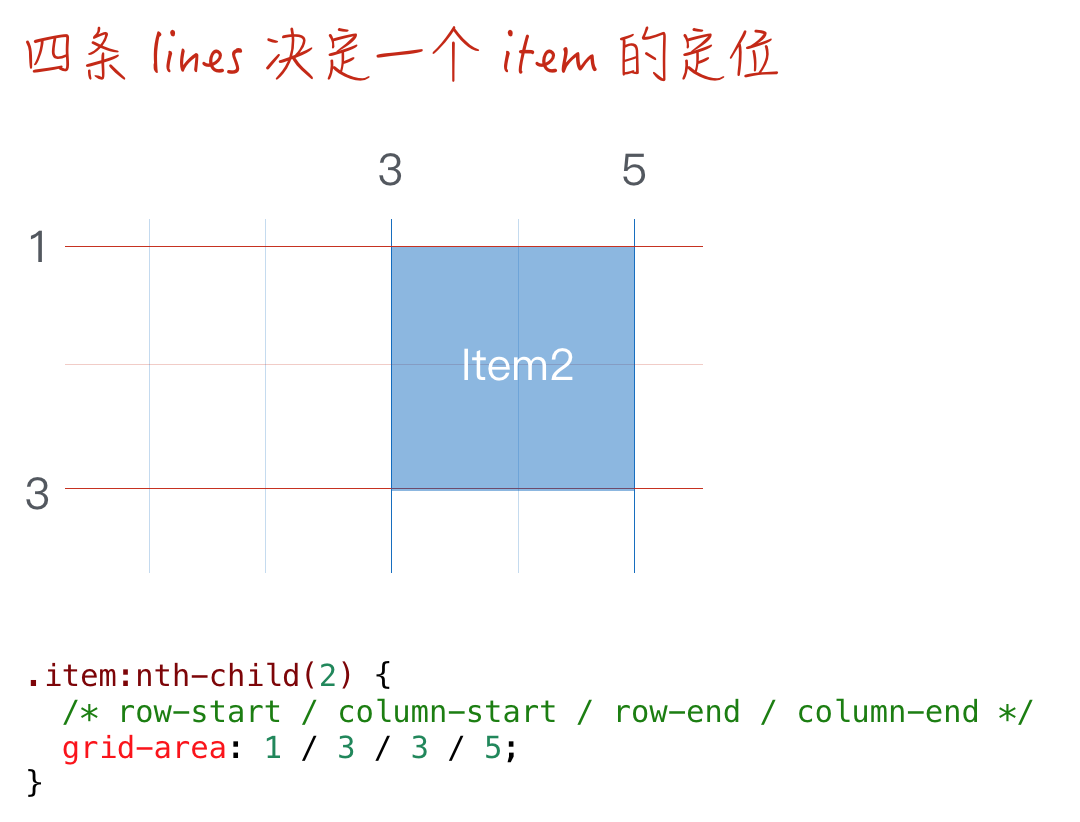

简单来说，grid 中的每个 items 都可以借助四条线来决定定位。这四条线分别是两条横线和两条竖线，其形成的交叉区域就是定位的位置。默认的话，一个 item 占据一个 cell，而如果一个 item 占据多个 cell，就需要进行额外的定位处理，如下图：

如上图中，里面使用了 grid-area 来实现定位，其四个值以右斜线分割，分别表示行开始线、列开始线、行结束线、列结束线。除了使用 grid-area 之外，还可以使用 grid-column 来指定两条列线，grid-row 来指定两条行线。

grid-column & grid-row

grid-column 属性是 grid-column-start 和 grid-column-end 的简写，表示列线的起始与结束，其语法为：grid-column: <start-line> / <end-line>；同样 grid-row 属性是 grid-row-start 和 grid-row-end 的简写，表示行线的起始与结束，其语法为：grid-row: <start-line> / <end-line>。它们都属于 grid items 的属性，用来定义如何合并 grid cell。如上面的 grid-area: 1 / 3 / 3 / 5 就可以写成：

.item2 {
  /* 行起始与结束 */
  grid-row-start: 1;
  grid-row-end: 3;

  /* 列起始与结束 */
  grid-column-start: 3;
  grid-column-end: 5;
}

合并 cell

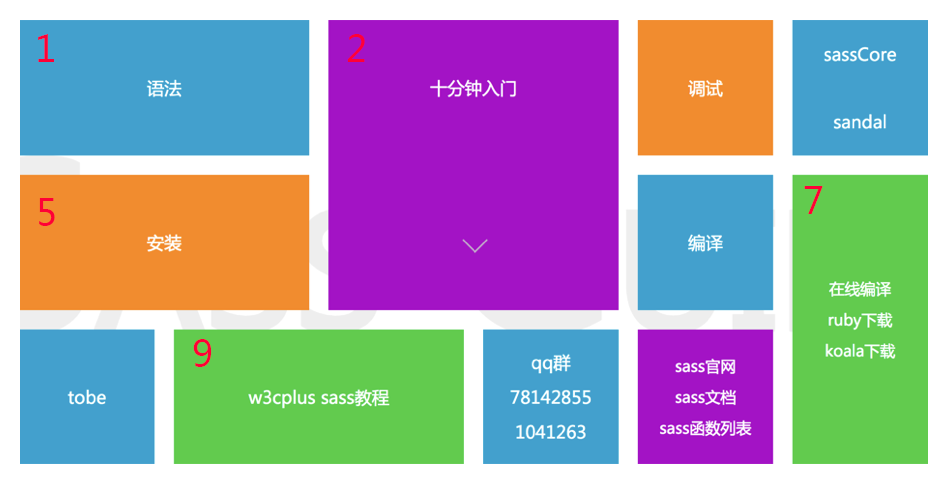

现在我们已经知道如何合并 cell 了，那么先把需要合并的 items 罗列出来，分别是1、2、5、7、9。如下图：

第一个 item 元素单元格占了两列，第一列和第二列，那么其垂直列开始于第一条 line，结束于第三条 line，同样第五个 item 元素也是如此：

.item:nth-child(1),
.item:nth-child(5) {
  grid-column: 1 / 3; /* 起始于1，结束于3 */
}

而第二个 item 元素列和行都跨了两个，CSS 代码如下：

.item:nth-child(2) {
  grid-column: 3 / 5; /* column起始于3，结束于5 */
  grid-row: 1 / 3;  /* row起始于1，结束于3 */
}

同样第七个 item 元素行跨了两个，第九个 item 元素列跨了两个，CSS 代码如下：

.item:nth-child(7) {
  grid-column: 6;
  grid-row: 2 / 4; /* row起始于2，结束于4 */
}
.item:nth-child(9) {
  grid-column: 2 / 4; /* column起始于2，结束于4 */
}

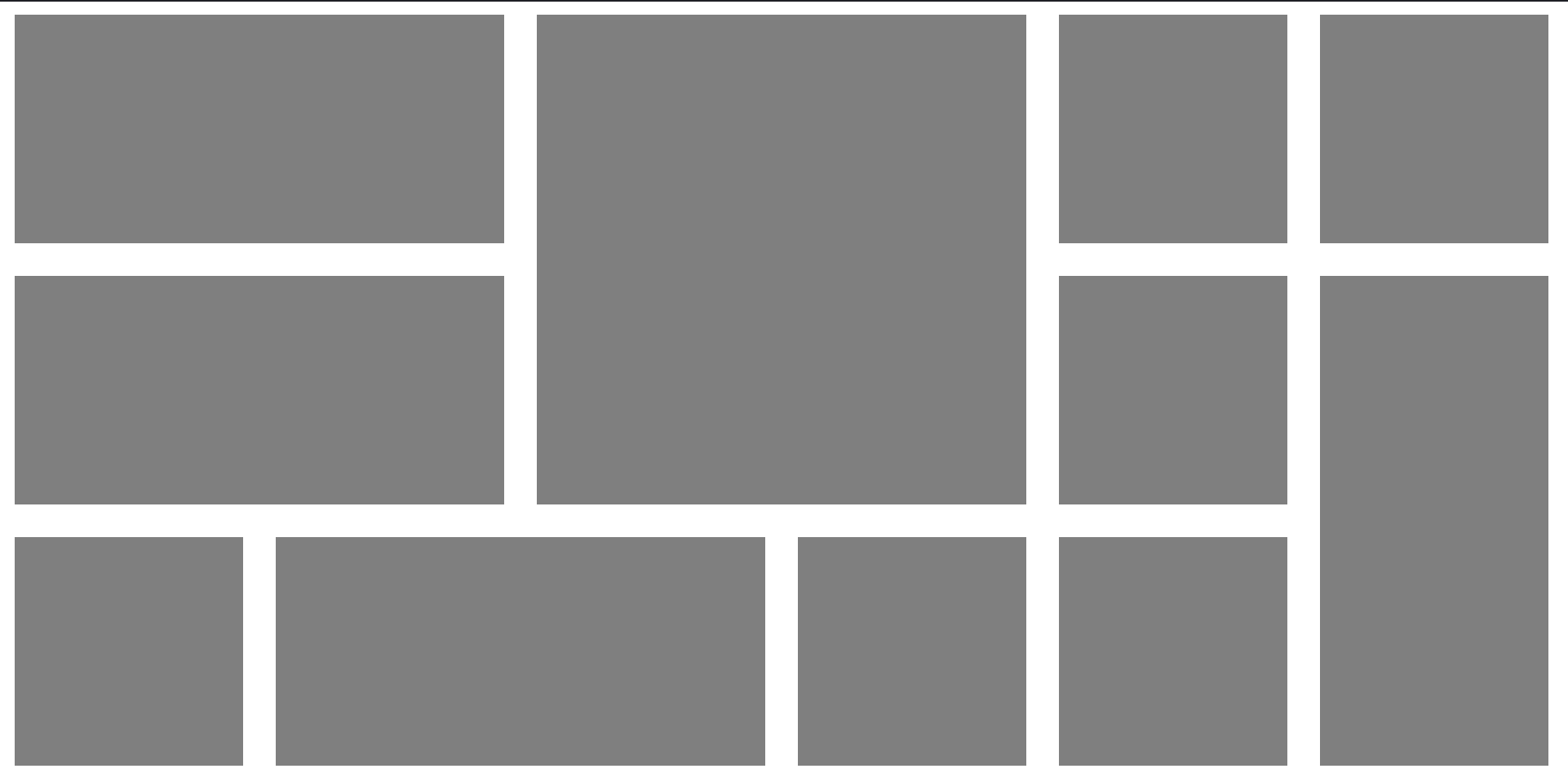

最后效果图如下：

查看 demo

总结

一般来说，对于一个不怎么复杂的网格系统，无非是先设计出对应的网格系统，然后对 items 进行定位而已。涉及到的属性也无非是如何创建行和列，如何合并 cell，所以没那么复杂。当然这只是冰山一角而已，要玩转 grid，光这些还是远远不够的，下节将继续深入挖掘。
