Grids 之登堂入室

上一节的小试牛刀介绍了 grid 的一些基本术语及如何利用网格系统做个简单的 WIN UI 布局。这节将深入挖掘 grid 宝库，继而登堂入室。

Grid 属性指南

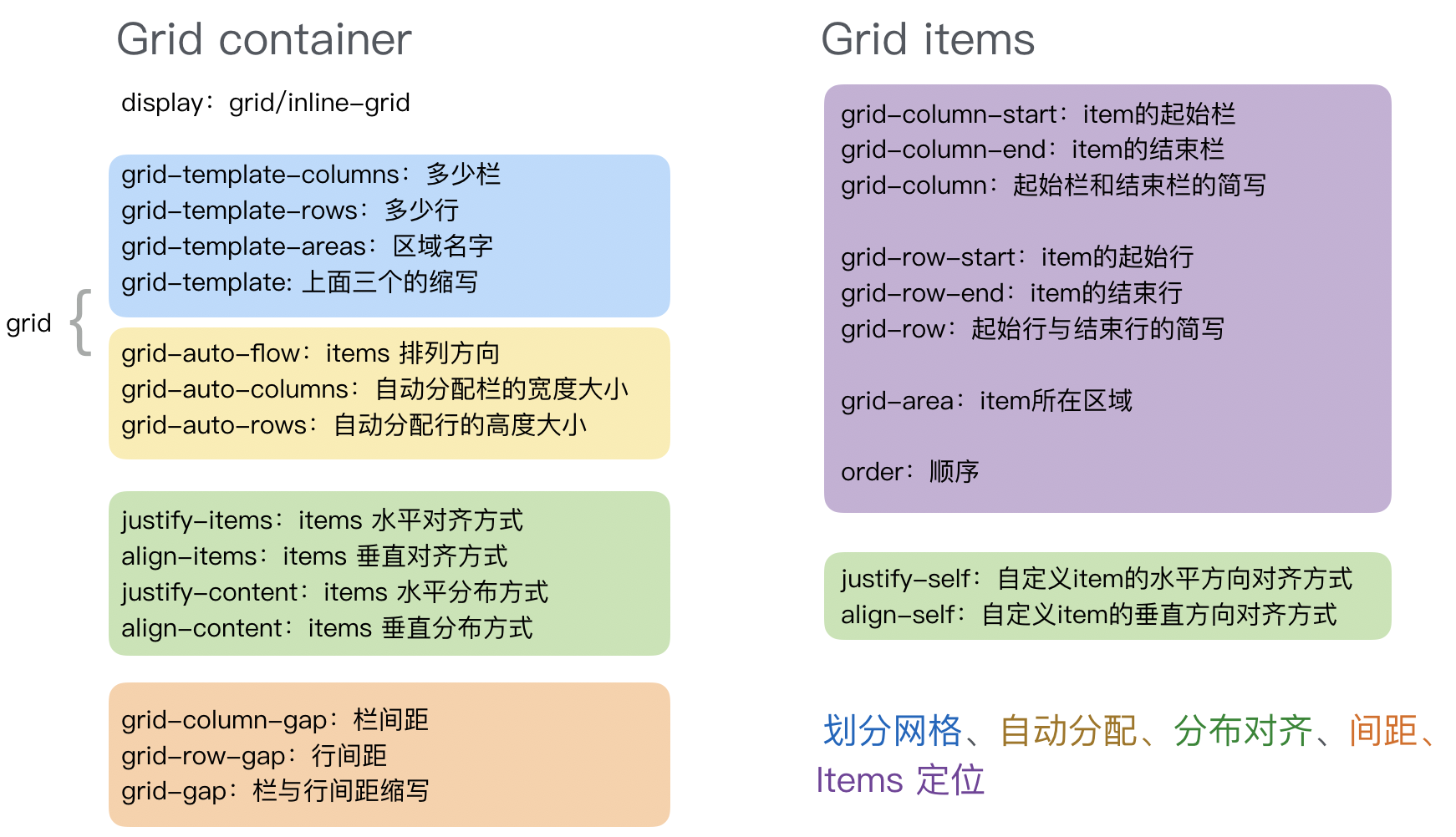

Grid 属性分为 container 和 items 上的属性。整个属性有很多，为了方便理解，这里将按照其用途分为 5 个类，分别为：划分网格、自动分配、分布对齐、间距、items 定位。如下图（属性背景色与分类文字颜色对应）：

下面将按照这 5 大分类详细介绍各个属性。

划分网格

该分类属性有 grid-template-rows 、grid-template-columns 、 grid-template-areas、grid-template。其中 grid-template 为前面三个的缩写。

grid-template-rows 和 grid-template-columns

grid-template-rows 和 grid-template-columns，分别用来定义网格的行和列。如定义一个两行三列的网格：

.grid {
  display: grid;
  grid-template-columns: 100px 100px 100px; /* 每个值表示每列的宽度，这里表示三列，每列的宽度为 100px */
  grid-template-rows: 60px 60px;  /* 每个值表示每行的高度，这里表示两行，每行的高度为 60px */
}

查看 demo

列宽和行高的取值有以下几种：

• none | <length> | <percentage> | auto
• <flex>
• max-content | min-content
• minmax(min, max)
• fit-content( [ <length> | <percentage> ] )
• repeat( [ <positive-integer> | auto-fill | auto-fit ] , <track-list> )

none | <length> | <percentage> | auto 这些常规的就不做介绍了，下面深入了解下其他取值的具体应用。

<flex>

grid 中的 <flex> 通过 fr 单位来表示， 1fr 表示 grid container 中剩余宽度的一份（和 flexbox 的剩余单位分配差不多）。

如应用在 grid-template-columns 表示分配的是 inline axis 的剩余空间，相应的应用在 grid-template-rows 上表示分配的是 block axis 的剩余空间。

.grid {
  /* 定义三列
  * 第一列宽度为剩余宽度的三分之一 = 1fr/(1fr + 2fr)
  * 第二列宽度为剩余宽度的三分之二 = 2fr/(1fr + 2fr)
  * 第三列宽度为 100px
  * 总的剩余宽度为 = 100%(container 宽度) - 100px(已设置的宽度)
  */
  grid-template-columns: 1fr 2fr 100px;
}

查看 demo

max-content | min-content

max-content | min-content 表示使用最大的内容宽度（行内元素不折行）或最小的内容宽度（行内元素自动折行）。下面通过实例来解释下它们的区别。

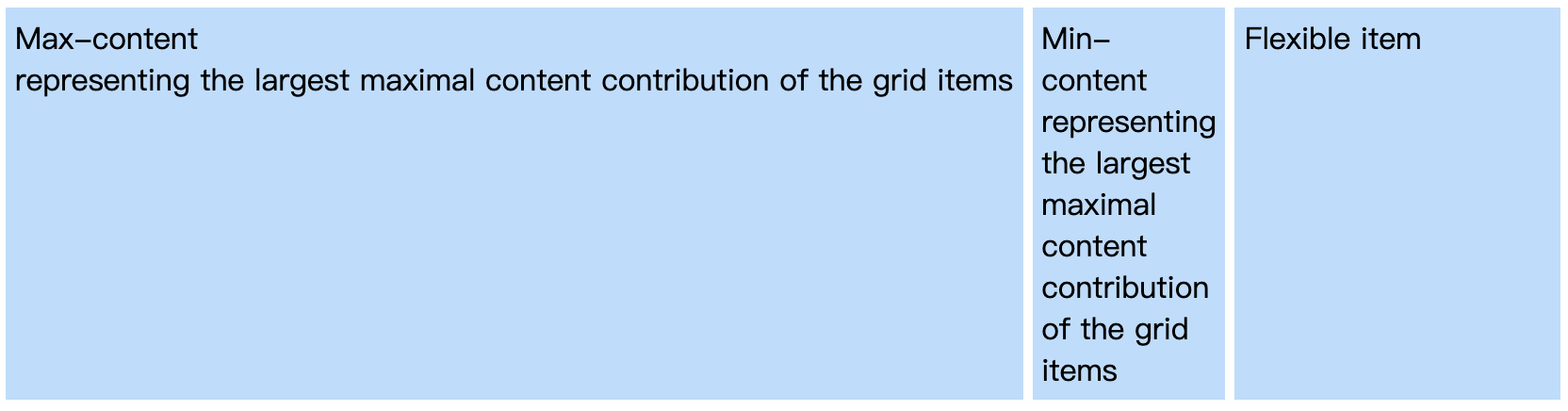

如下两段文字，第二段文字是一样的。第一列值为 max-content 第二列值为 min-content。可以看到第一列行内元素不折行，形成最大的内容宽度。第二列行内元素会自动折行，但是会取最大的不可换行的长度（图片中为 representing 单词的长度）为最小的内容宽度。

查看 demo

minmax(min, max)

minmax(min, max) 表示一个取值范围，最小最大是多少。其 min 和 max 的取值为：<length> | <percentage> | auto | <flex> | max-content | min-content。下面是一些例子：

minmax(200px, 1fr)
minmax(auto, 300px)
minmax(min-content, 400px)
minmax(max-content, auto)

fit-content( [ <length> | <percentage> ] )

该函数会根据计算公式 min(maximum size, max(minimum size, argument)) 取得最终的值。

其中 maximum size 就是上面的 max-content，minimum size 对应的就是 min-content。

这样该计算公式会先取 min-content 和设置值的最大值，然后再取该最大值与 max-content 的最小值。

下面通过实例来说明：

grid-template-columns: fit-content(400px) fit-content(400px) fit-content(30px);

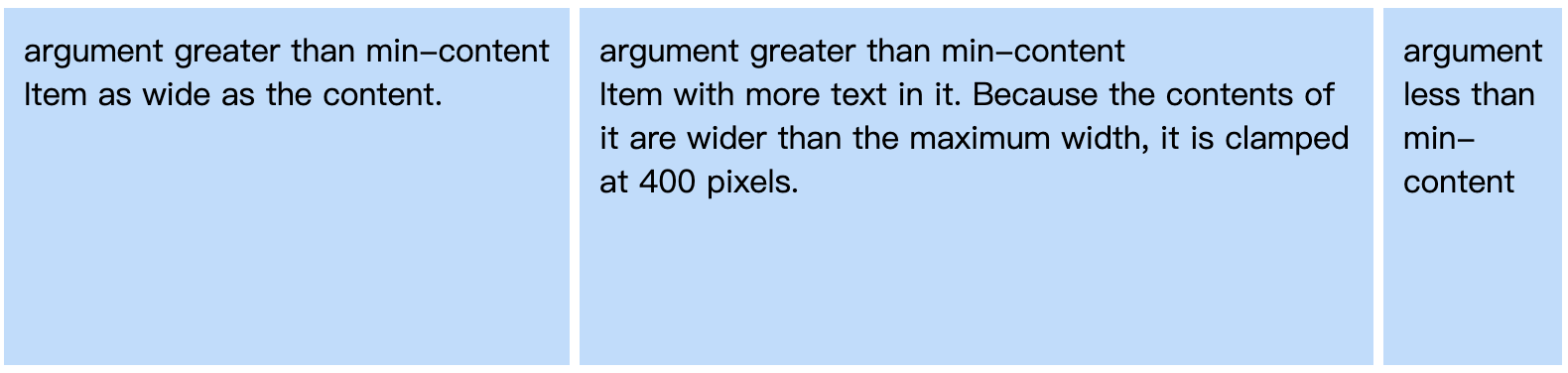

如下图，由于第一列和第二列的 400px 都大于 min-content，所以就是从max-content 和 400px 两者选最小值，于是第一列为 max-content，而第二列为 400px。而第三列由于 30px 小于 min-content，所以在 max-content 和 min-content 中取最小值为 min-content：

查看 demo

repeat( [ <positive-integer> | auto-fill | auto-fit ] , <track-list> )

对于连续有规律的重复列或行，还可以使用 grid 中新增的 repeat 函数来表示重复，如上面的两行三列写成 repeat 如下：

.grid {
  grid-template-rows: repeat(3, 100px);
  grid-template-columns: repeat(2, 60px);
}

当然还可以设置多行或多列重复：

.grid {
  /* 两列（100px 和 200px）一起重复 2 次 */
  grid-template-rows: repeat(2, 100px 200px);
}

效果图如下：

查看 demo

auto-fill vs auto-fit

第一个值除了设置正整数之外，还可以使用 auto-fill | auto-fit 这两个关键词。简单来说，这两个值表示尽可能多的重复 items 个数，其关键区别在于：如何分配 container 的剩余长度。所以当 items 不具备弹性设计或 container 不具备剩余长度时，这两个其实是一样的作用。

首先来看一个固定宽度的，既然是固定宽度也就无所谓剩余宽度的分配了，所以两者表现一致：

.grid--1 {
  /* inline 轴显示的最多 items 个数 = 取整（container 宽度 / 200px） */
  grid-template-columns: repeat(auto-fill, 200px);
}
.grid--2 {
  /* inline 轴显示的最多 items 个数 = 取整（container 宽度 / 200px） */
  grid-template-columns: repeat(auto-fit, 200px);
}

查看 demo（可调整视窗宽度，查看 inline 轴上的最多可容纳 items 个数）

接下来看一个存在剩余空间分配的情况：

.grid--1 {
  grid-template-columns: repeat(auto-fill, minmax(200px, 1fr));
}
.grid--2 {
  grid-template-columns: repeat(auto-fit, minmax(200px, 1fr));
}

查看 demo（可调整视窗宽度查看如何进行剩余空间分配）

当 items 的个数乘以 minmax 函数中的最小值，小于 container 宽度时，container 将会出现剩余空间。当这剩余空间大于 minmax 函数中的最小值，auto-fill 表现为尽可能多的先生成 grid cell，然后实在生成不了 cell 的剩余空间再分掉（最后 items 个数小于 cell 的个数），而 auto-fit 则表现为直接将剩余空间分掉分到各个 items 上（最后其 items 个数等于 cell 的个数）。

所以总的来说，auto-fill 和 auto-fit 的区别就在于如何分配剩余空间。

到此为止，划分网格这块已经差不多完成了，剩余命名网线和定义 areas 这块将在 items 定位中继续详解。

自动分配

自动分配总共涉及三个属性，分别为： grid-auto-flow、grid-auto-columns、grid-auto-rows。其中第一个用于决定 items 的排列方向，第二个和第三个用于当 items 个数超过 cell 个数的自动大小。

grid-auto-flow

其取值为：[ row | column ] || dense。默认为 row。

• row 表示自动排列的 items 按照先从左到右，再从上到下一个个对应到 grid cell 中。
• column 表示自动排列的 items 按照先从上到下，再从左到右一个个对应到 grid cell 中。

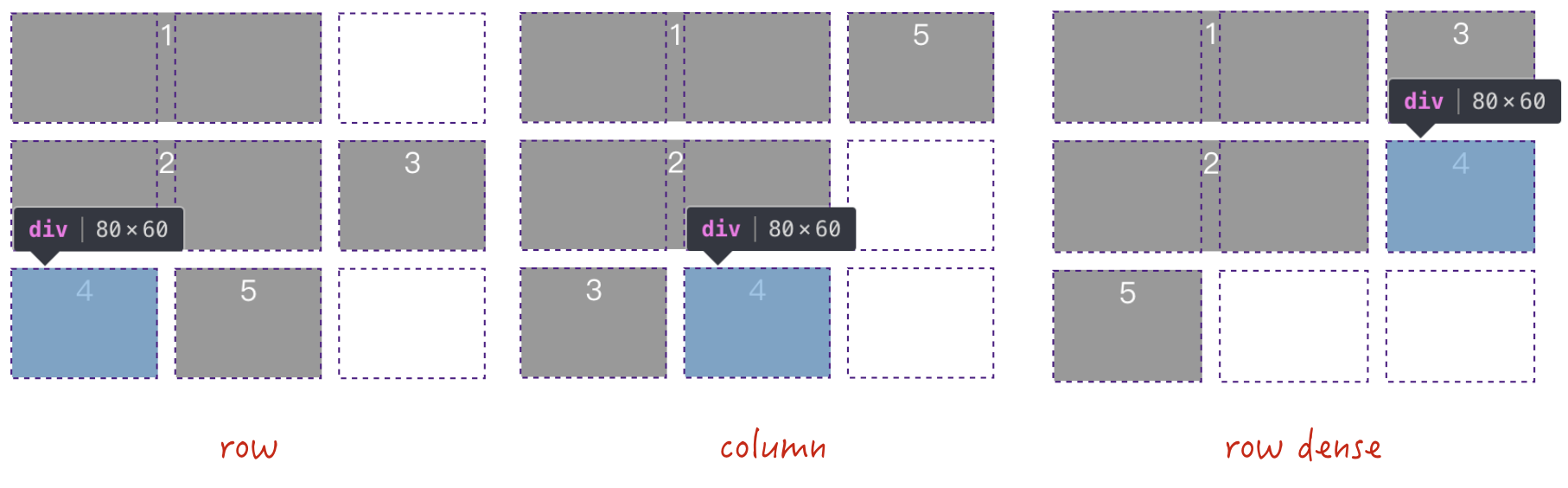

• dense 表示是否密集填充，如果非密集填充会按照顺序一个个填充，不会检查前面是否还有遗漏的空 grid cell，而设置为密集填充后会检查并填充前面遗漏的空 grid cell。

查看 demo

grid-auto-columns & grid-auto-rows

grid-auto-columns 和 grid-auto-rows 表示设置自动列或行。在有些时候，我们其实无法确定 items 会有多少个，那么就不太清楚最后到底会生成多少行或列，这时候就需要用到自动扩展的行或列。如每次搜索结果的多少变化，响应式时候改变视窗大小导致行或列的变化, 或一些自定义的 dashboard 面板。

.grid {
  display: grid;
  grid-template-columns: repeat(auto-fill, minmax(400px, 1fr));
  grid-auto-rows: 100px; /* 自动扩展行 */
  grid-gap: 5px;
}

查看 demo（改变视窗宽度，自动扩展行）

网格间距

网格间距总共涉及三个属性，分别为： grid-column-gap 、 grid-row-gap、 grid-gap。其中 grid-gap 是 grid-column-gap 和 grid-row-gap 的简写，分别表示列之间的间距和行之间的间距，其语法为：grid-gap: <grid-column-gap> <grid-row-gap>。

.grid {
  grid-gap: 15px 30px;
}

/* 等同于 */
.grid {
  grid-column-gap: 15px;
  grid-row-gap: 30px;
}

如只有一个值，则行列间距相等，如 gird-gap: 20px;。

Items 定位

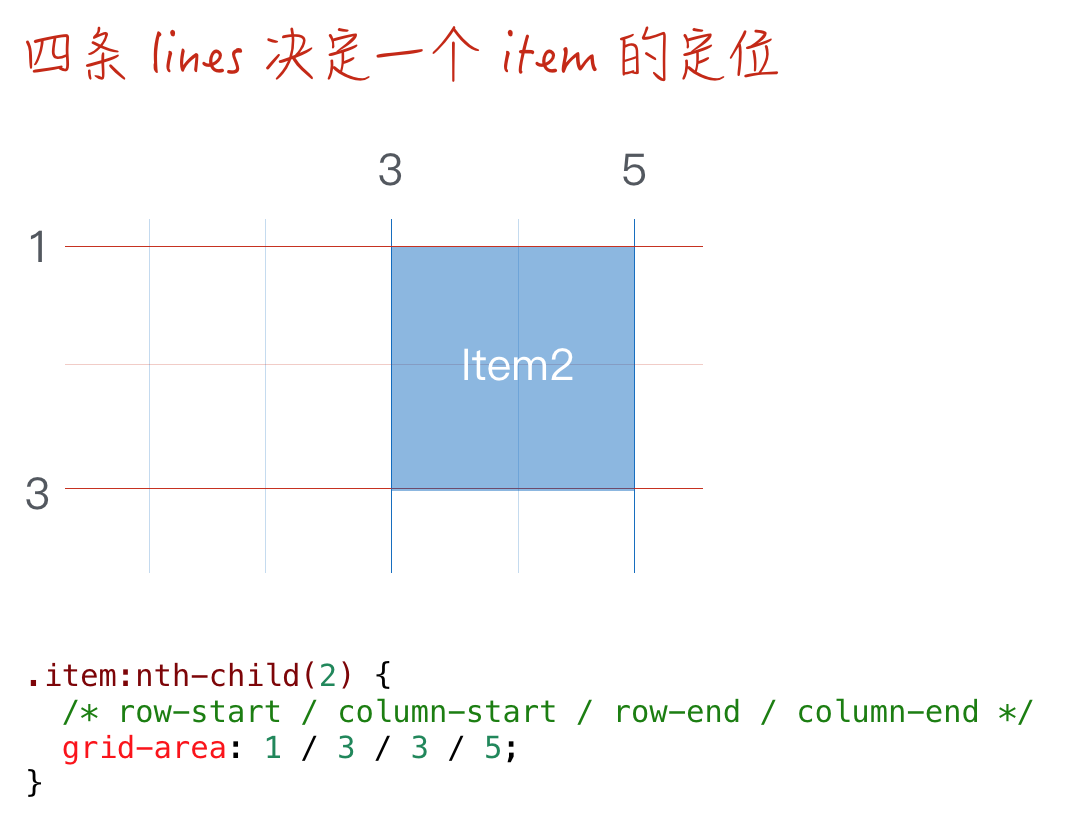

在上一节的小试牛刀中，我们已经介绍了 Items 定位相关的属性（除了 order 之外）。这里我们再简单回顾下：grid 中的每个 items 都可以借助四条线来决定定位。这四条线分别是两条横线和两条竖线，其形成的交叉区域就是定位的位置。默认的话，一个 item 占据一个 cell，而如果一个 item 占据多个 cell，就需要进行额外的定位处理，如下图：

命名 lines

对于一个网格来说，如要实现 n行 * m列的网格，则需要 n+1 条水平线，m+1 条垂直线。默认通过数字就可以去确定是第几条线，而为了方便理解或使用，我们还可以对 grid lines 进行命名。

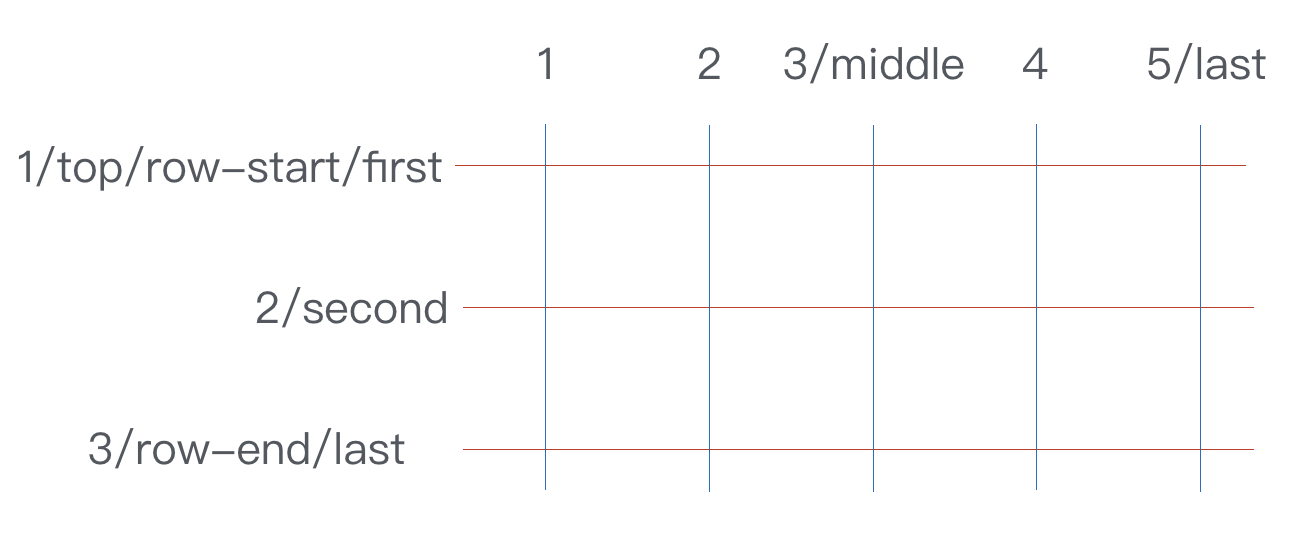

每条线我们都可以起一个名字或多个名字，但是每个行的名字要保持在所有行中唯一，同样列也是如此。不过行可以跟列用一样的名字。如下图第三行起了两个名字，分别是 row-end、last；而第五列起了一个名字为 last：

既然知道了可以起名字，那么起名字用的是什么属性呢？这就要回到前面的划分网格的属性了。

如上图中的网线名字，定义网格的时候可以设置如下：

.grid {
  display: grid;
  /* 行或列的值其实是插在两个相邻的 grid line 之间的 */
  /* 如：grid-template-columns: [1] 60px [2] 60px [3] 60px [4] 60px [5]; */
  grid-template-columns: 60px 60px [middle] 60px 60px [last];
  grid-template-rows: [top row-start first] 60px [second] 60px [row-end last];
}

网线行或列的命名格式为：[line1 ...] width1 [line2 ...] width2 [lineN ...] widthN [line(N+1) ...]。

其中中括号表示网线的名字，名字可以有一个或多个，以空格隔开。widthN 表示第 N 行或列的宽度。

这样在定位 items 的时候，就可以使用刚才的命名来定位了。如设置第二个的定位在：

.item:nth-of-type(2) {
  grid-row: row-start / row-end;
  grid-column: middle / last;
}

查看 demo

对于 grid-row 和 grid-column，除了指定第几条线或命名的线条之外，还可以使用 auto（表示自动分配）和 span n (表示跨 n 行或列)来进行定位。

如 grid-row: 1 / 3 就等同于 grid-row: 1 / span 2。如何使用请查看 demo。

命名 areas

除了对 lines 命名外，还可以命名 areas。先简单回顾下如何定义一个 area。

由任意两条横向网格线和两条纵向网格线所组成的区域都是 grid area（可以对其命名，以方便使用），其可能由一个或多个 grid cell 组成，如下图：

而对 areas 进行命名，需要用到的正是划分网格里面的第三个属性 grid-template-areas。

如将上图的那个 area 命名为 music：

.grid {
  display: grid;
  grid-template-columns: repeat(4, 100px);
  grid-template-rows: repeat(2, 100px);
  /* grid-template-areas 命名规则为：
  * 每行用引号包裹，里面给每个 cell 命名，空格隔开，不命名的可以使用 `.` 表示。
  * 行与行之间空格隔开
  */
  grid-template-areas: ". . music music" ". . music music";
}

grid-template-areas 其实就是对每个 cell 进行命名，然后命名相同的 cells 会自动合成为一个矩形 area。

area 命名完了，items 定位就可以通过 grid-area 来使用了。

.item {
  /* 使用命名的 music 区域 */
  grid-area: music;
}

更详细的一个 demo 可参考: MDN grid template areas。

到此划分网格的属性就只剩下缩写的 grid-template 了。其缩写规则为：grid-template-areas grid-template-rows / grid-template-columns。这里就不多做介绍，以下是 MDN 的一些使用例子：

/* Keyword value */
grid-template: none;

/* grid-template-rows / grid-template-columns values */
grid-template: 100px 1fr / 50px 1fr;
grid-template: auto 1fr / auto 1fr auto;
grid-template: [linename] 100px / [columnname1] 30% [columnname2] 70%;
grid-template: fit-content(100px) / fit-content(40%);

/* grid-template-areas grid-template-rows / grid-template-columns values */
grid-template: "a a a"
               "b b b";
grid-template: "a a a" 20%
               "b b b" auto;
grid-template: [header-top] "a a a"     [header-bottom]
                 [main-top] "b b b" 1fr [main-bottom]
                            / auto 1fr auto;

定位总结

定位一个 item，既可以使用 grid-area 属性表示占位这个区域，也可以使用 grid-row 和 grid-column 属性表示从哪行/列起始到哪行/列结束。

默认 grid lines 会自动使用数字表示第几个行/列线。为了理解，还可以在划分网格的时候给 lines 及 cells 进行命名，命名相同的 cells 会自动合成为一个矩形 area（如果形成的是非矩形 area，说明命名错误），grid-area 就可以直接使用该名字表示占位该矩形 area。

分布对齐

轴线

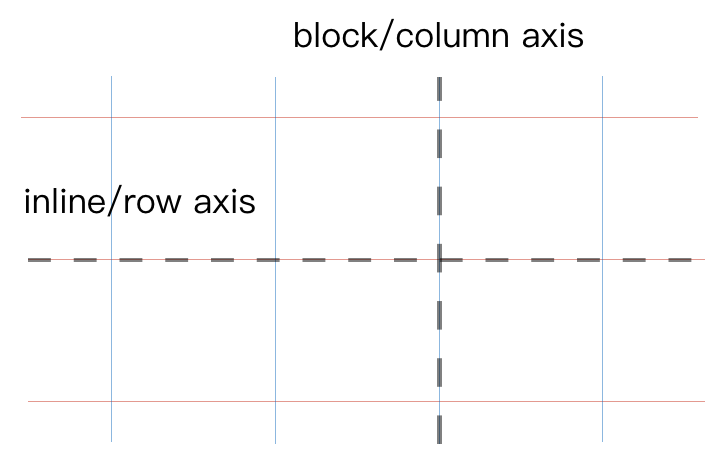

先回顾下上一节介绍的轴线。如下图，分布对齐正是基于这些轴线进行的：

注：下文的块轴表示 block/column axis，行内轴表示 inline/row axis。

grid items 的对齐

在块轴上可以通过设置 align-items、align-self 来控制 grid items 的对齐，而在行内轴上可以通过设置 justify-items、justify-self 来控制 grid items 的对齐。其中 align-items 和 justify-items 用于 grid container 控制所有 items 的对齐，而 align-self 和 justify-self 用于 grid items 上控制单个 item 的对齐。

四个属性的取值均为：auto | normal | start | end | center | stretch |baseline | first baseline | last baseline。

其对齐的标准都是基于该 item 所占的区域，如下图 （chrome 开启调试，每个 cell 区域都有虚线边框，除 baseline 相关的对齐，其余均可以以这些虚线为对齐参考线）。如果不设置任何对齐，则两个轴上都使用默认值 stretch 平铺整个区域大小（item 1 和 item 4）；如果只设置一个轴方向的对齐，则另一个轴取默认值 stretch（item 2，行内轴 center ）；如果两个轴上都设置对齐方式，则实际大小为内容大小或设置的宽高（item 3，块轴与行内轴均为 center）。

更多 demo 实例可见：Grid items 的对齐

grid tracks 的分布对齐

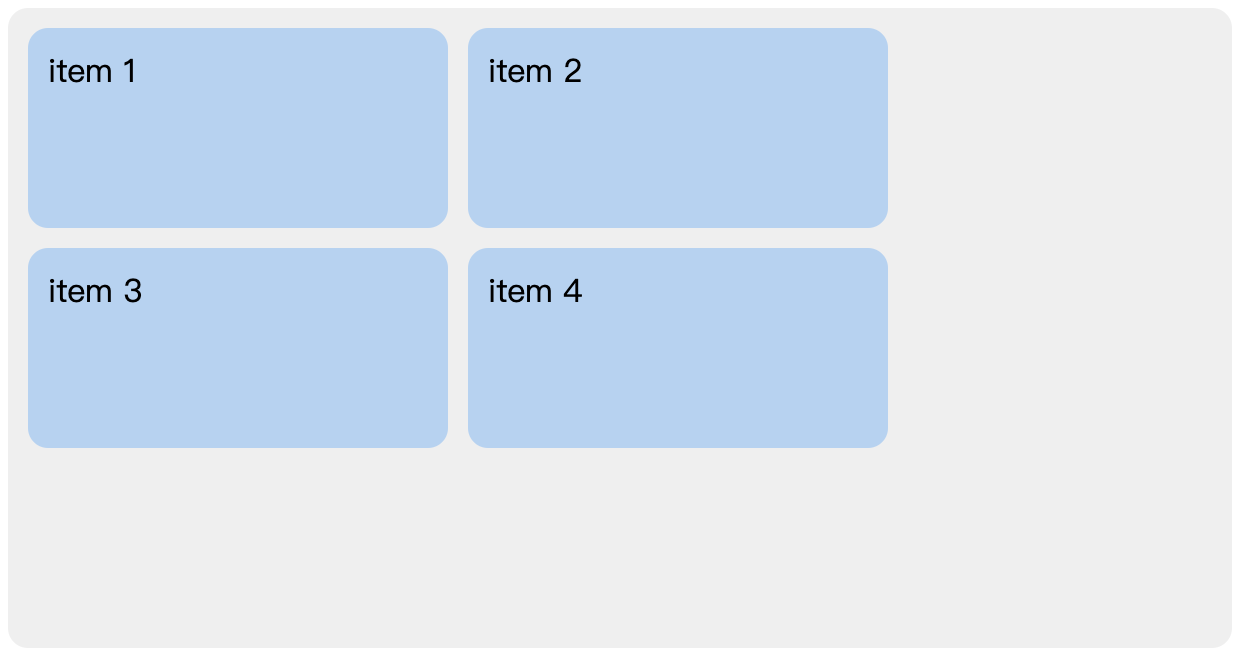

当 gird tracks 的宽或高小于 grid container 的宽或高，就涉及到 tracks 的分布对齐。如下图，整个灰色区域为 grid container 的大小，但是划分的网格大小为四个蓝色区域，这样就可以设置 tracks 的分布对齐了：

相关属性为 justify-conent 和 align-content。其中 justify-conent 表示在行内轴上的分布，而 align-content 表示在块轴上的分布。这两个属性的取值均为：normal | start | end | center | stretch | space-around | space-between | space-evenly | baseline | first baseline | last baseline。

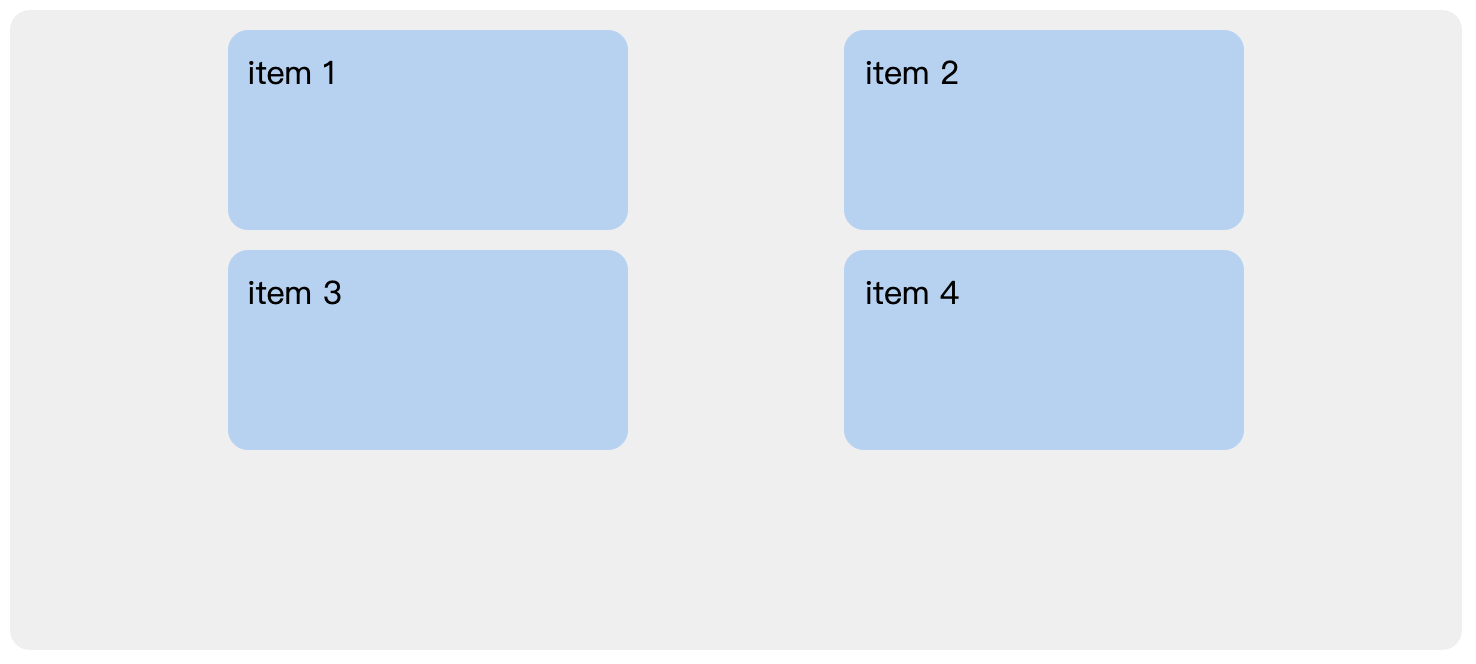

这里面的很多值在 flexbox 都已经讨论过，唯有 space-evenly flebox 还不支持，其效果如下图（设置行内轴的 justify-conent: space-evenly），将 items 之间的距离与每行/列的首尾两个 items 到 container 的距离保持一致：

更多 demo 实例可见：grid track 的分布对齐

items 挖掘

items 的 order

order 用来改变 items 的渲染出现顺序，可用于 SEO。值越小，顺序越靠前（跟 flexbox items 的 order 一样）。取值为：<integer>，默认为 0。

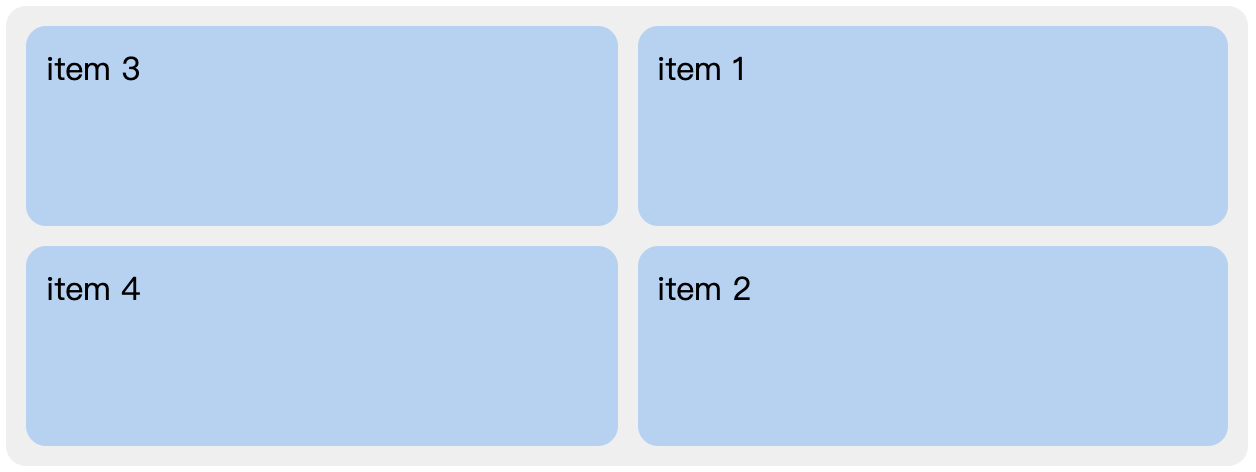

如下图，item3 的 order 为 -1， item 2 的 order 为 1：

查看 demo

items 的 margin

items 的 margin 是基于 grid area 来计算的，如下图，item 2 的 margin 为 10px，item 3 的 margin 为 auto：

查看 demo

items 的绝对定位

Grid items 的绝对定位有一个比较特殊的情况：当 grid container 为容器块（如设置 position 为非 static），且 item 为非自动定位（auto-placement） 的绝对定位，其定位以该 item 的 area 为参考。

如下图，Grid container 为容器块，item 2 为绝对定位且设置了 grid-area，所以定位参考为其 area；而 item 5 为自动定位，所以其定位参考为 grid container：

查看 demo

items 的 z-index

除了上述绝对定位的特例外，items 还可以直接设置 z-index，并不需要设置相对定位或绝对定位这个前提。

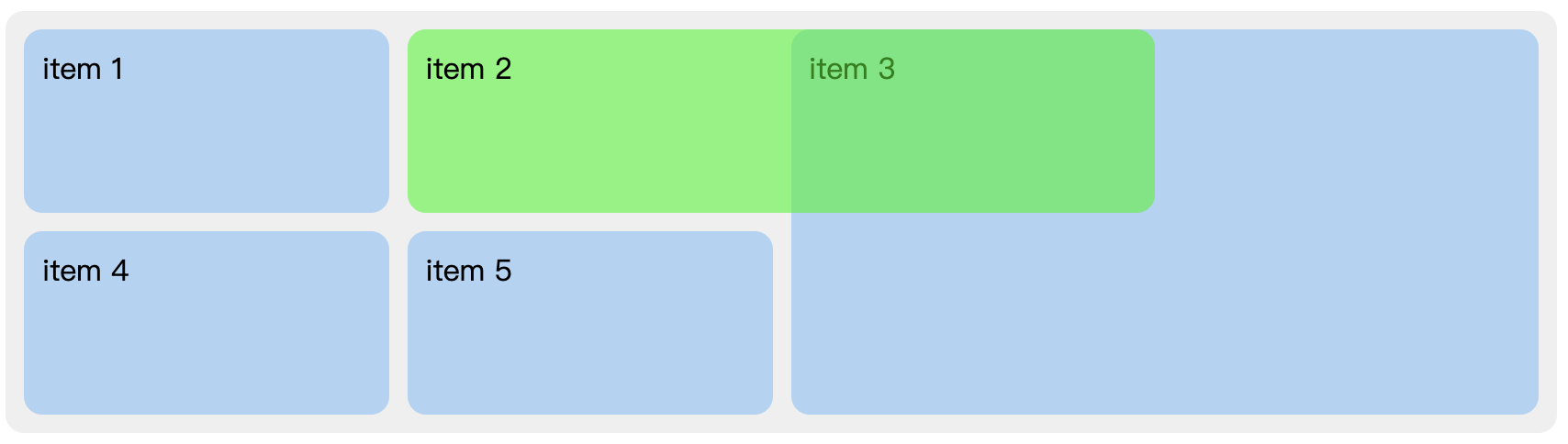

如下图，item 2 和 item 3 有一块相交的区域，默认的话 item 3 应该位于上面，但是可以通过设置了 item 2 的 z-index，让其位于 item 3 之上：

查看 demo

Gird 兼容

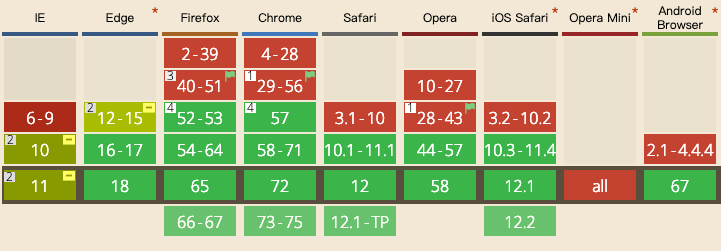

根据最新的 can i use 数据（2019-3-18），各主流浏览器都已经实现了标准版的 grid layout。如下图（不同的浏览器可能会有一些 bugs，具体参考兼容表下面的 know issues。）：

除了标准版之外，IE10-11 和 Edge 15- 还实现了一个老版本的 grid layout。老版本除了属性不一样外，还存在一些能力不支持，如 grid-template 缩写，grid-area 等。如果不幸需要兼容老版本，也不要慌，使用 autoprefix 开启 grid 即可。

对于其他不支持的那就真没招了，用其他方法去实现吧。如果浏览器支持 @support 则可以使用该方法来判断是否支持 grid layout，然后写对应的样式。如果浏览器连 @support 都不支持，那只好通过 JS 判断浏览器是否支持 grid layout，如果支持则为根元素加一个 class，不支持则添加另一个 class，这样就可以支持的写 grid，不支持就写普通的了。

总结

总得来说，grid layout 涉及到的属性很多，但是将其分门别类的整理下，整个思路就非常清晰了。再复杂也不过先划分网格，然后给 items 定位，再做一些额外处理。现在扎实的理论基础有了，下节将继续应用实战。
