数据结构算法--012：图的应用之路径规划

1. 概述

1.1 连通图的⽣成树

连通图的⽣成树定义：

所谓⼀个连通图的⽣成树，它不是树，而是⼀个极⼩的连通⼦图。它含有图中全部的N个顶点，但只⾜以构成⼀颗树的N - 1条边

定义解读：满⾜以下三个条件则为连通图的⽣成树

• 图是连通图

• 图中包含N个顶点

• 图中边的数量等于N - 1条边

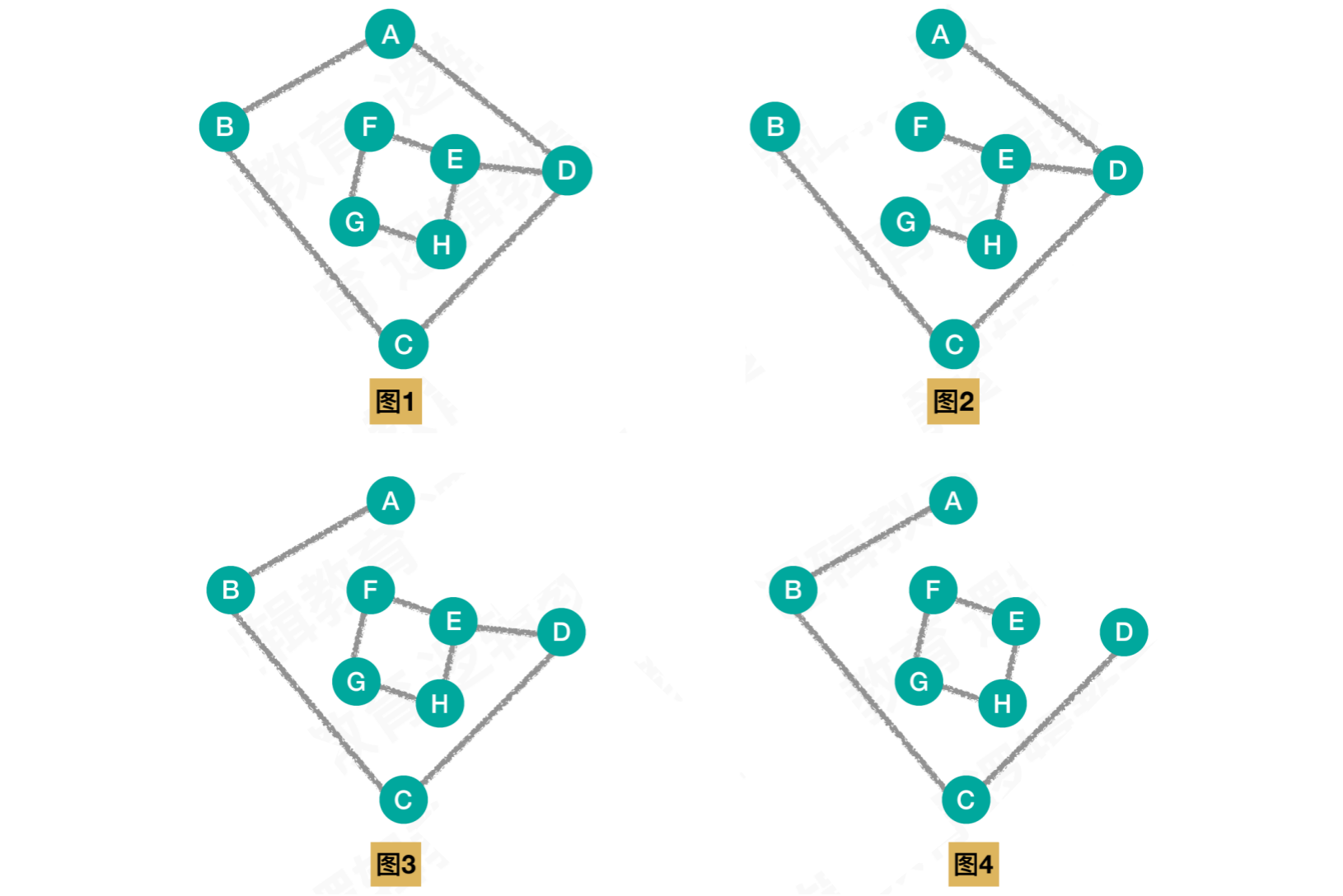

示例：连通图的⽣成树的判断：

• 图1：图中边的数量超过N - 1条边，不是连通图的⽣成树

• 图2：满足三个条件，是连通图的⽣成树

• 图3：图中边的数量超过N - 1条边，不是连通图的⽣成树

• 图4：不是连通图，不是连通图的⽣成树

1.2 最小生成树

最⼩⽣成树：把构成连通⽹的最⼩代价的⽣成树称为最⼩⽣成树

例如：设计⼀个最⼩成本的⽹络布线路线

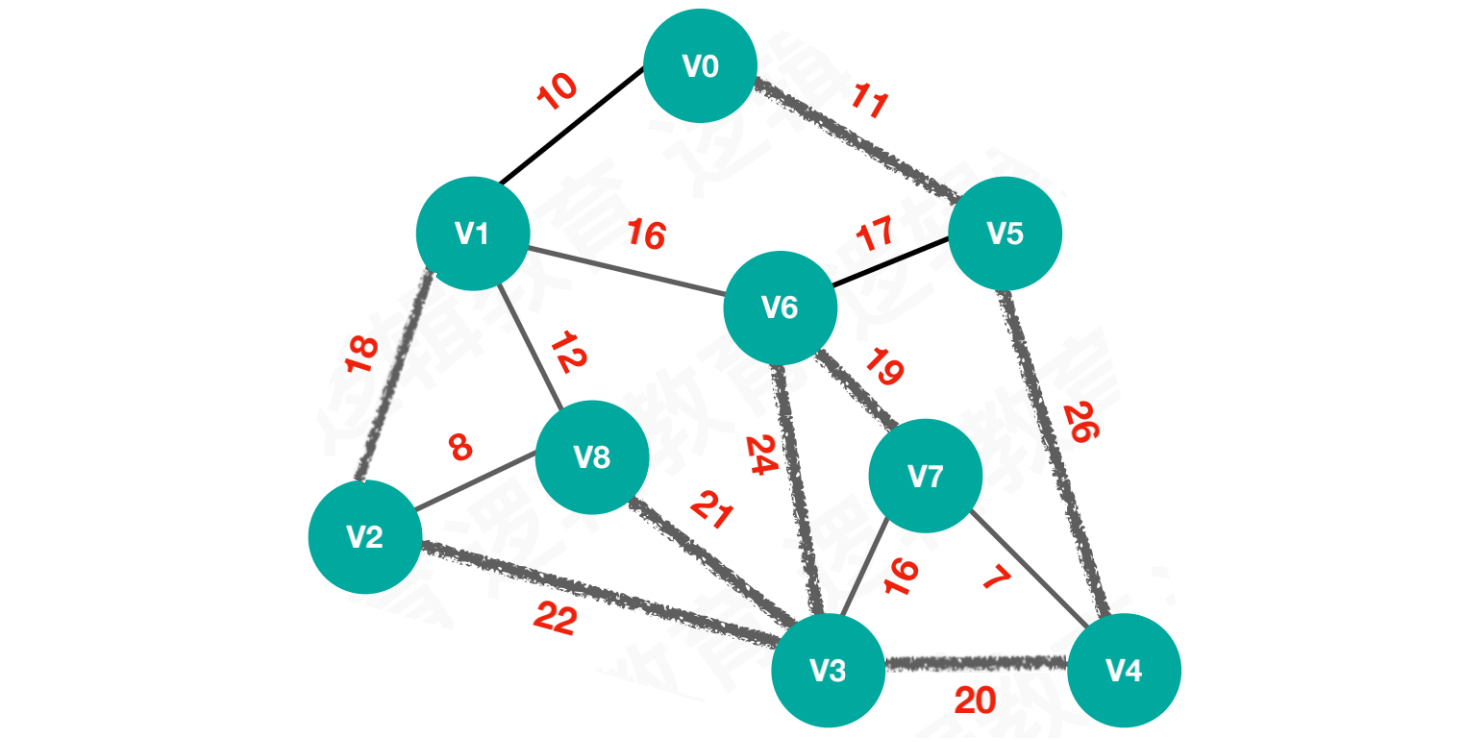

【方案1】：11 + 26 + 20 + 22 + 18 + 21 + 24 + 19 = 161

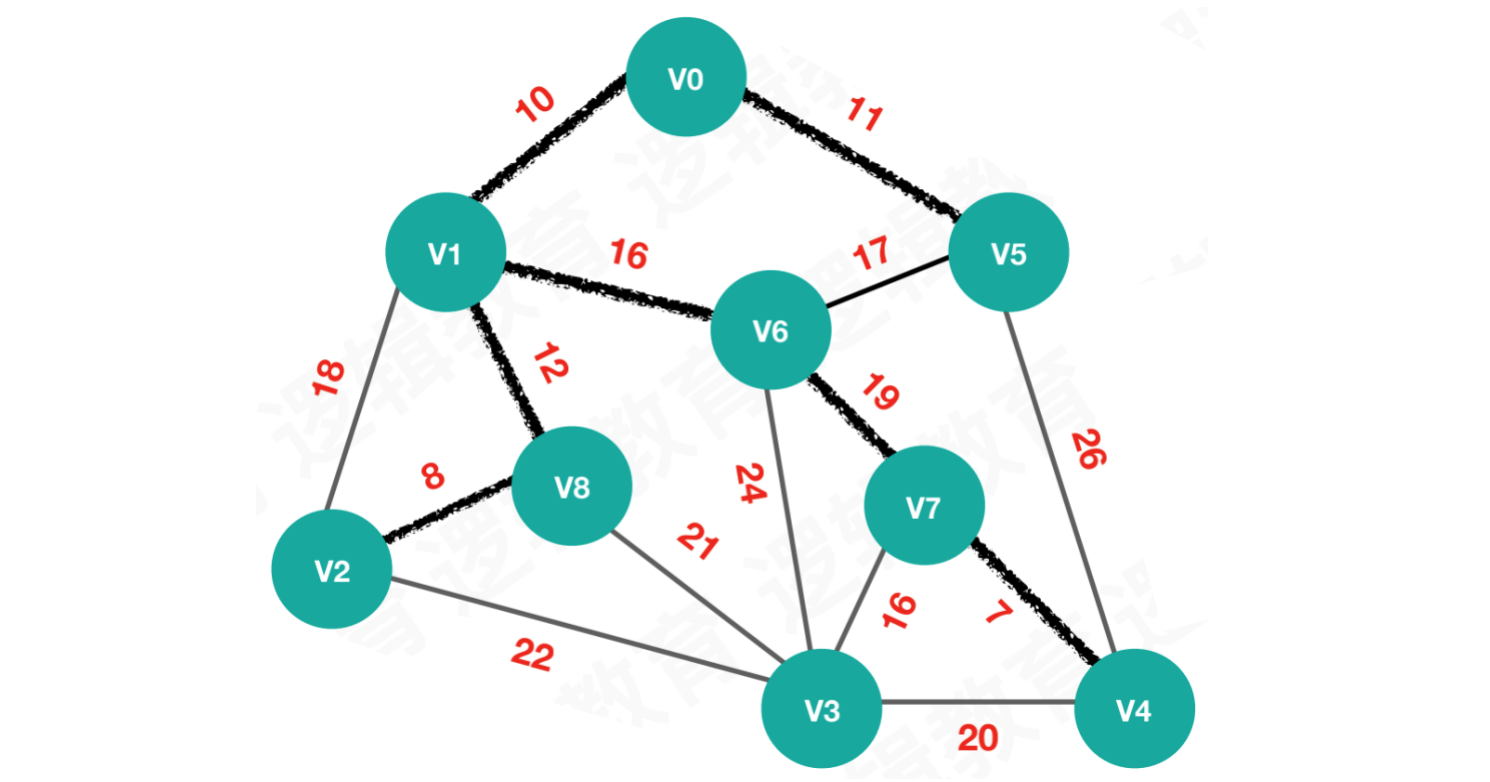

【方案2】：8 + 12 + 10 + 11 + 17 + 19 + 16 + 7 = 100

【方案3】：8 + 12 + 10 + 11 + 16 + 19 + 16 + 7 = 99

此时，我们需要一个算法，能够精准计算出⽹图的最佳⽅案

2. 普⾥姆（Prim）算法

Prim算法特点：从任意一个顶点开始，每次选择一个与当前顶点集最近的一个顶点，并将两顶点之间的边加入到树中。Prim算法在找当前最近顶点时使用到了贪心算法

贪心算法：在对问题求解时，总是做出在当前看来是最好的选择。也就是说，不从整体最优上加以考虑，算法得到的是在某种意义上的局部最优解

【步骤一】从顶点v0出发，待选择的路线为10和11，优先选择权值更小的路线10

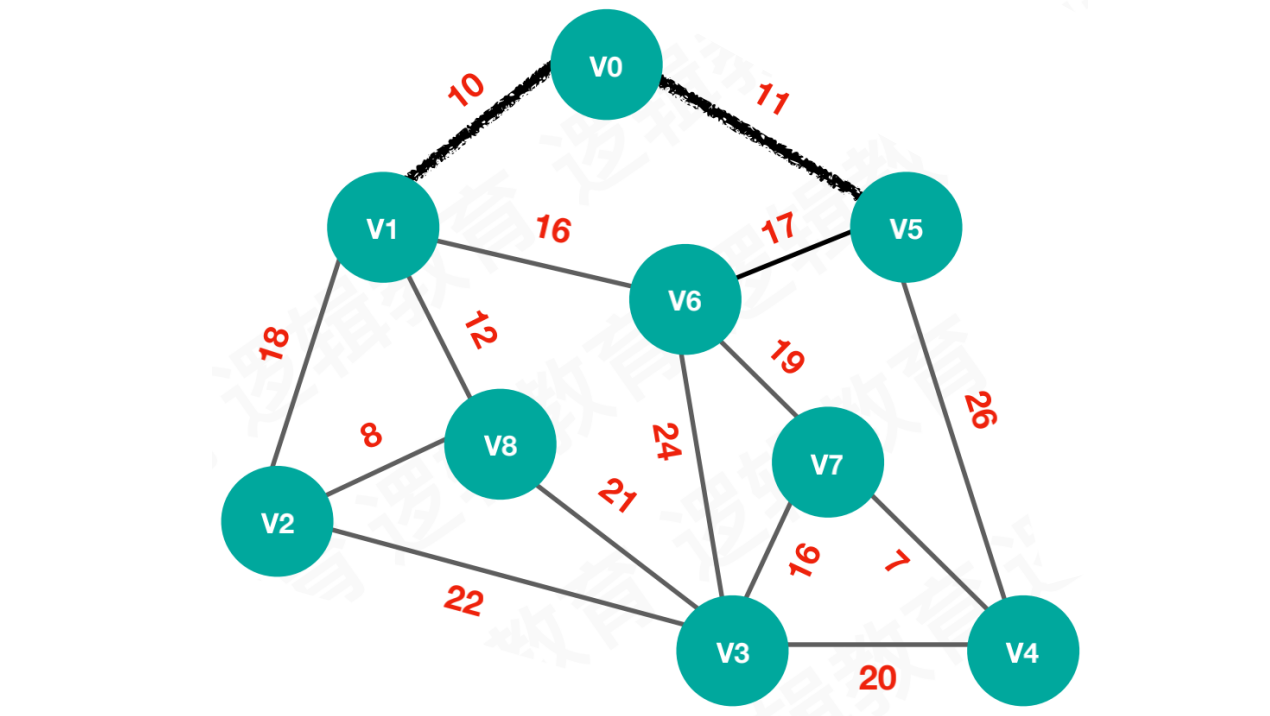

【步骤二】待选择的路线为11、18、12、16，选择路线11

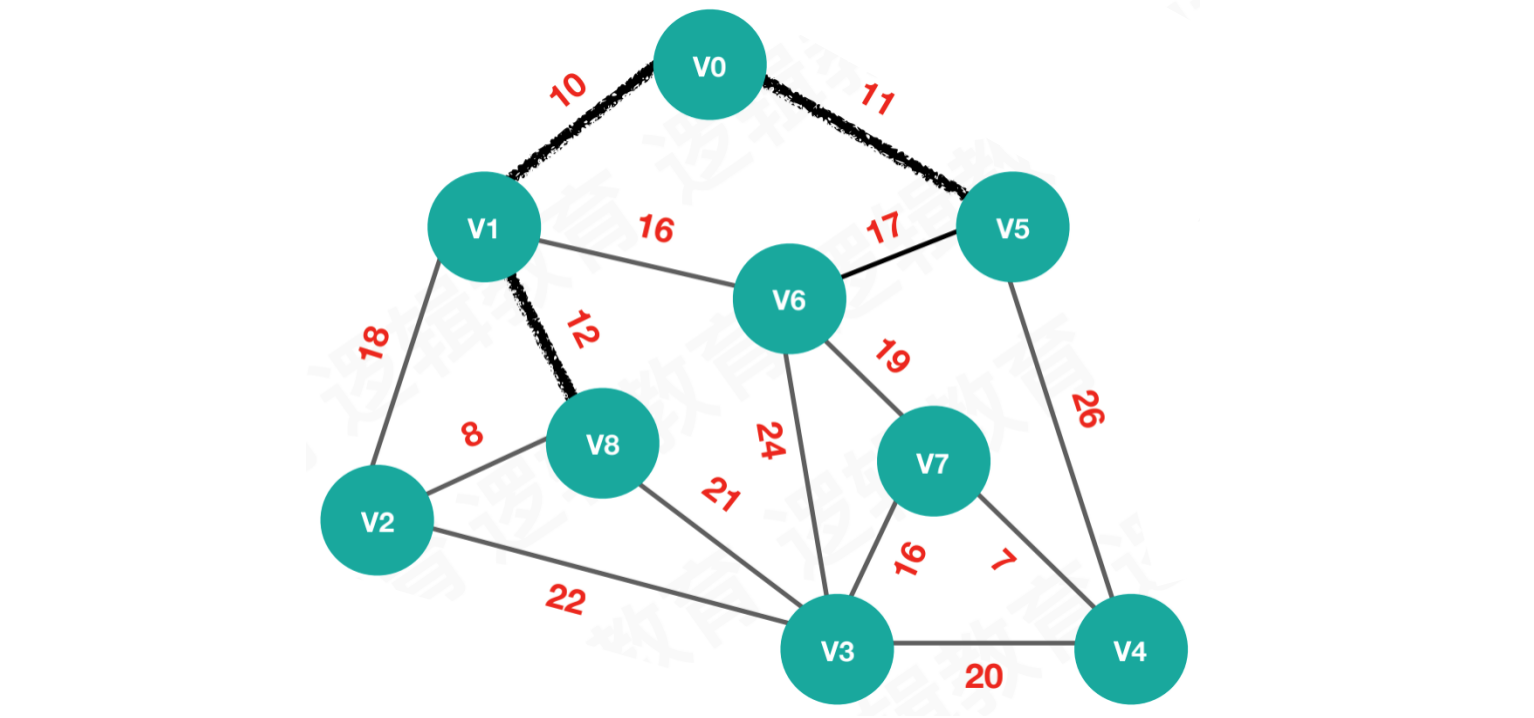

【步骤三】待选择的路线为17、26、18、12、16，选择路线12

【步骤四】待选择的路线为17、26、18、16、8、21，选择路线8

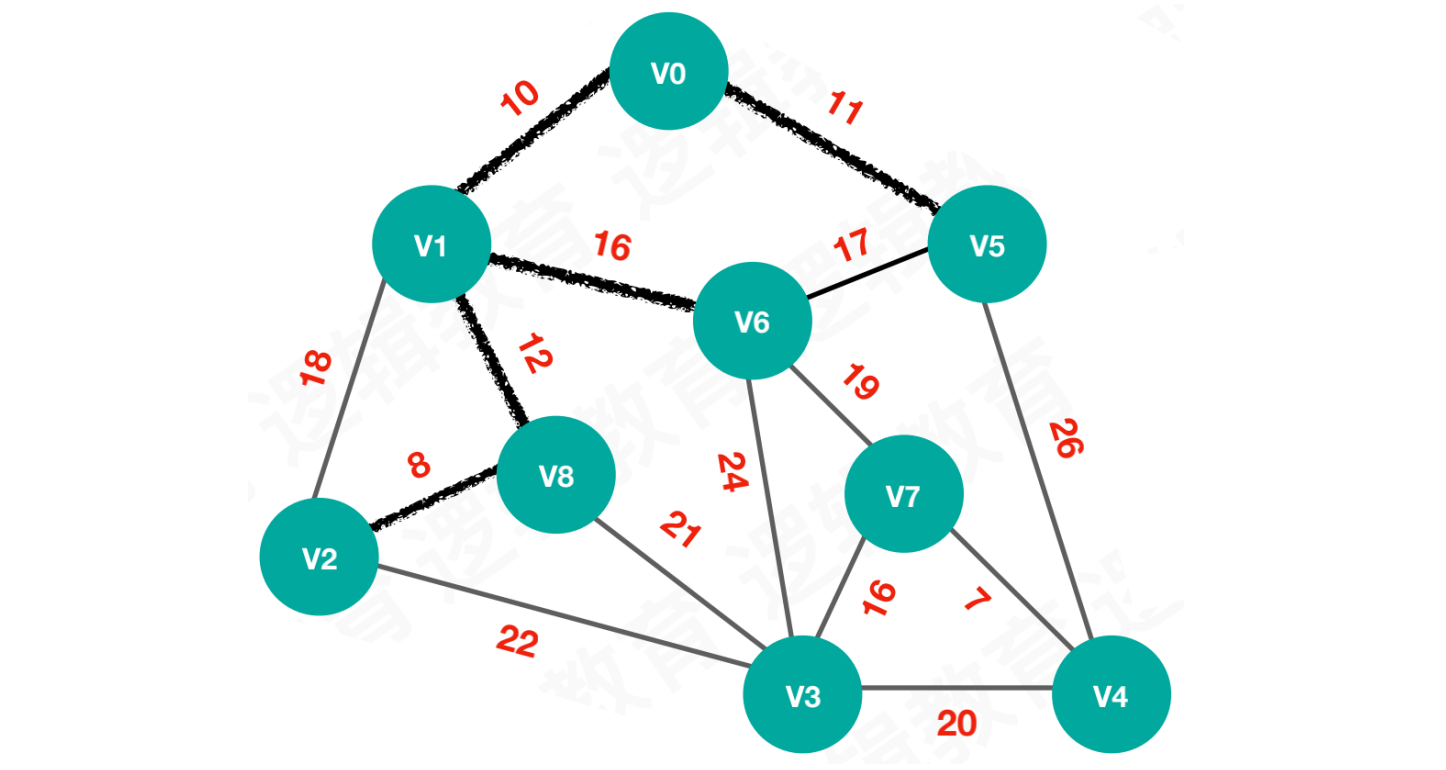

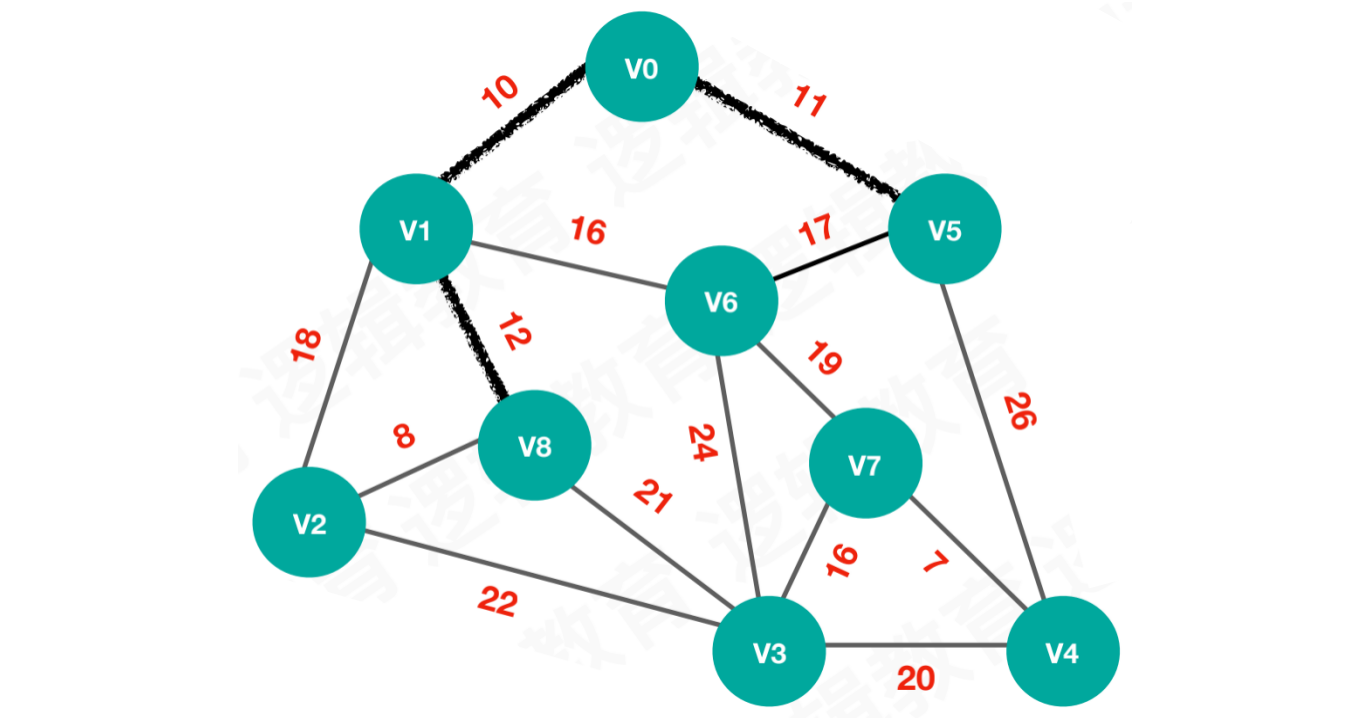

【步骤五】待选择的路线为17、26、16、21、22，选择路线16

【步骤六】待选择的路线为26、21、22、24、19，选择路线19

【步骤七】待选择的路线为26、21、22、24、16、7，选择路线7

【步骤八】待选择的路线为21、22、24、16、20，选择路线16

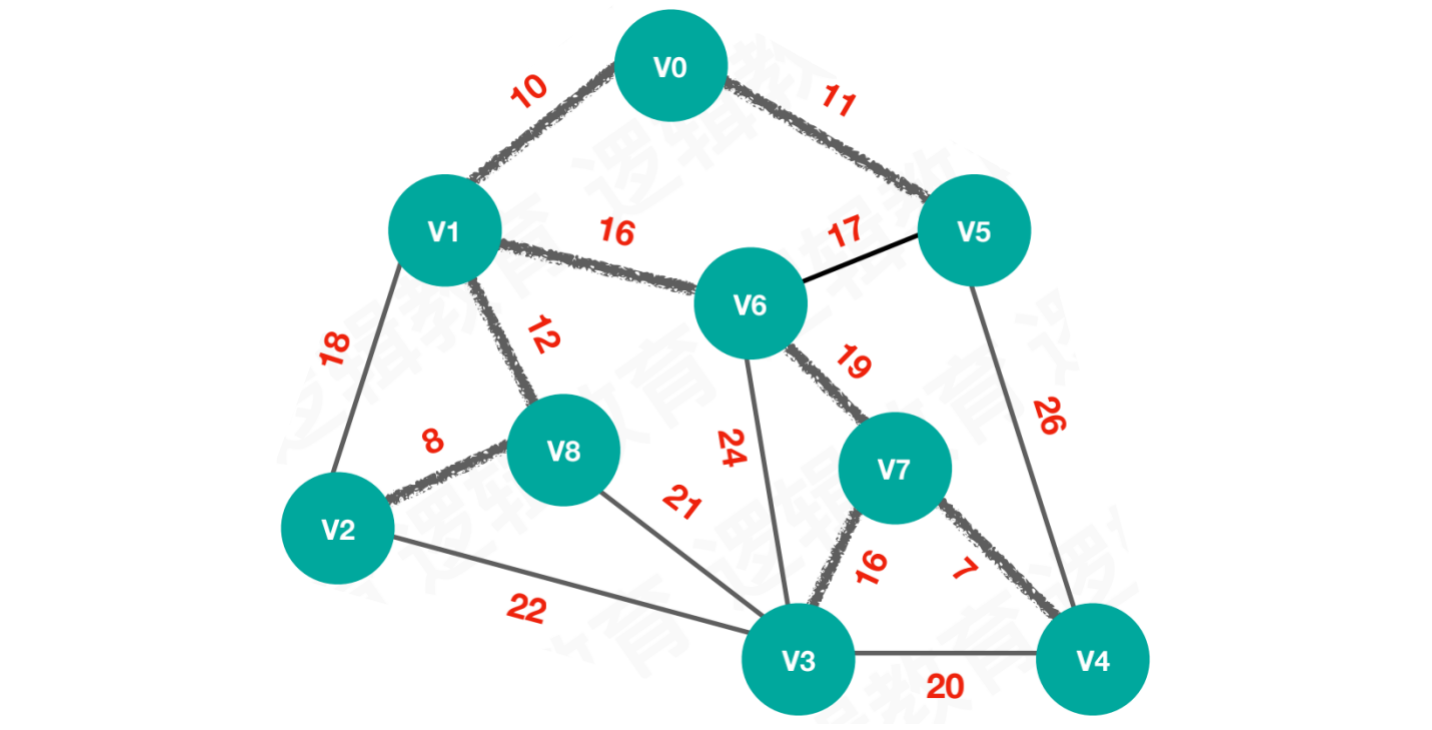

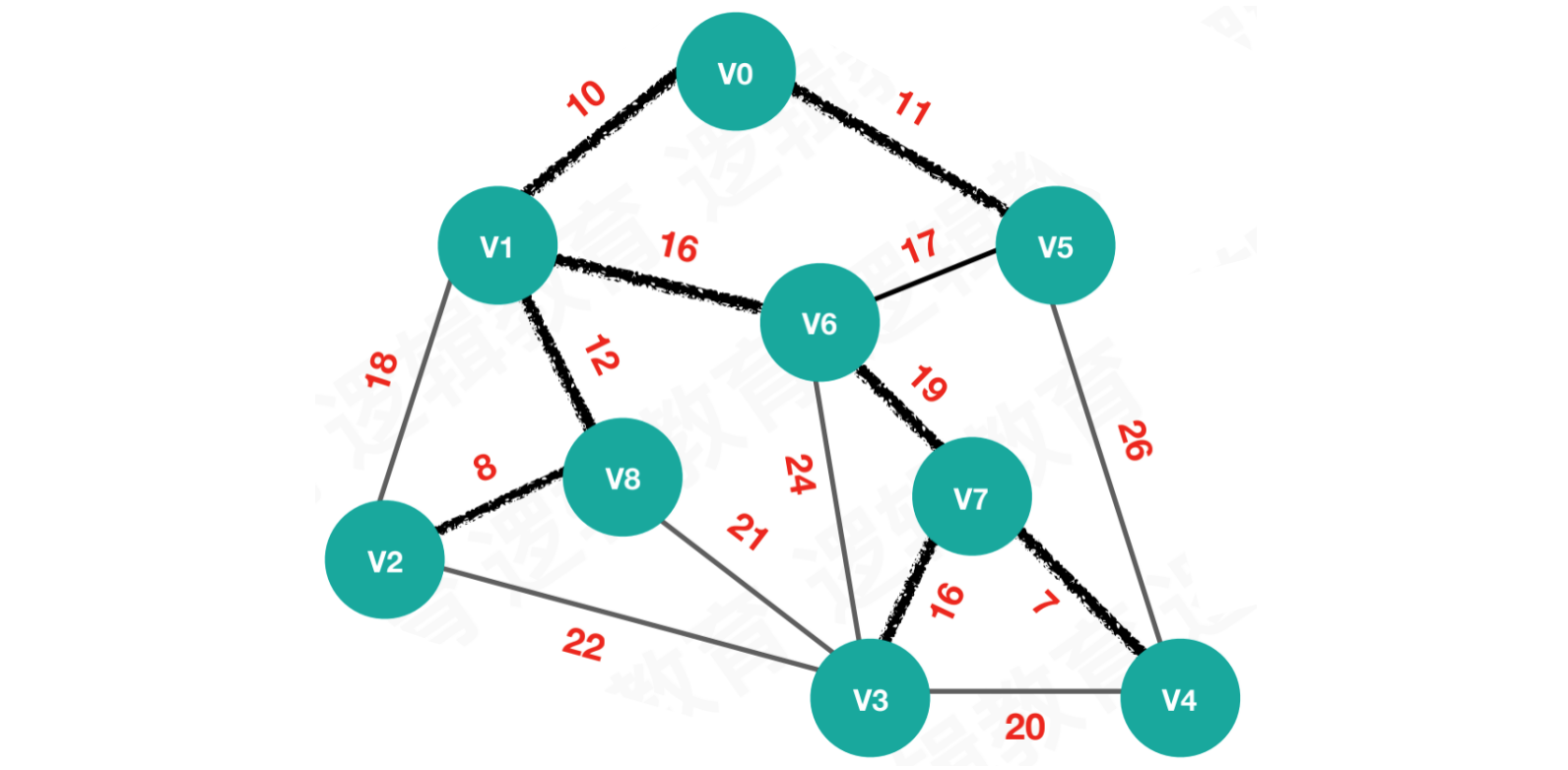

此时，所有顶点都已加入最小生成树。不难看出，Prim算法比较随性，选择路线走一步看一步。它会从当前的所用通路中，选择一个权值最小的边连接下一个顶点，直到连接所有顶点为止。在寻址路线的过程中，避免顶点之间形成闭环

2.1 算法思路

• 定义两个一维数组，adjvex⽤来保存相关顶点下标，lowcost保存顶点之间的权值

• 初始化两个数组，从v0开始寻找最⼩⽣成树。默认v0是最⼩⽣成树上第⼀个顶点

• 循环lowcost数组，根据权值找到顶点k

• 更新lowcost数组

• 循环所有顶点，找到与顶点k有关系的顶点，并更新lowcost数组与adjvex数组。符合以下条件则更新：

  • 与顶点k之间有连接

  • 当前结点j没有加⼊过最⼩⽣成树

  • 顶点k与当前顶点j之间的权值，⼩于顶点j与其他顶点k之前的权值，则更新。简单说：就是要⽐较之前存储的值要⼩，则更新

2.2 算法分析

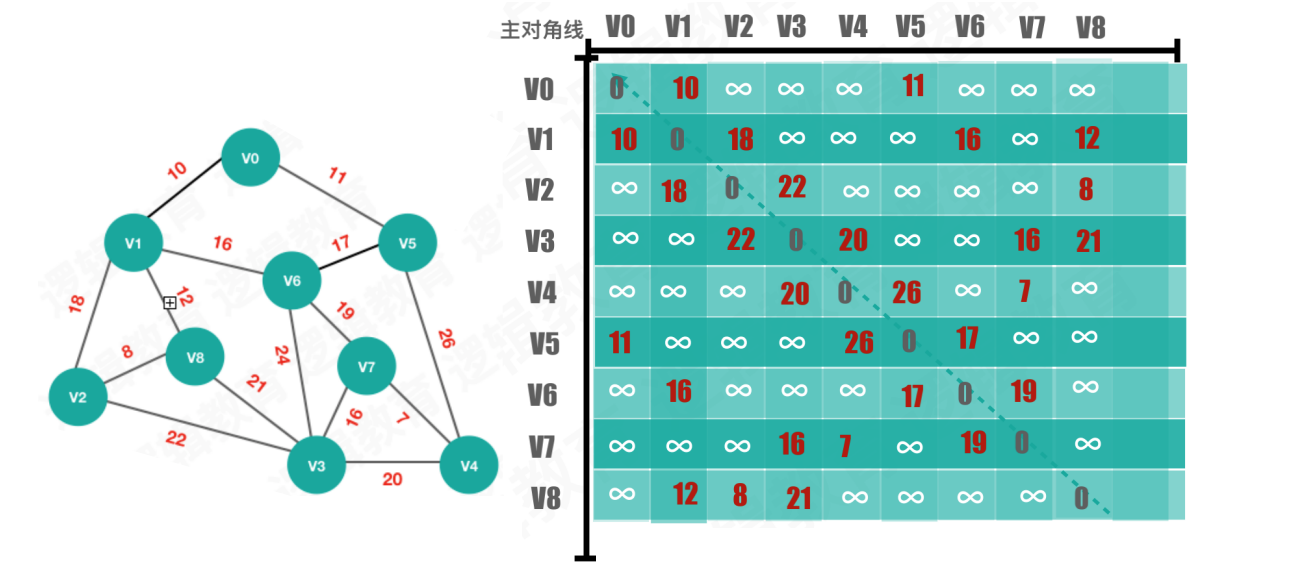

首先将网图使用邻接矩阵存储

【初始准备】按照顶点总数，初始化lowcost和adjvex数组，将V0加入最小生成树

lowcost = [0, max, max, max, max, max, max, max, max]
adjvex = [0, 0 ,0, 0, 0, 0, 0, 0, 0]

• 数组lowcost，默认使用Int.max填充

• 将adjvex数组中所有元素初始化为0，假设所有顶点都和V0有关联

• 由于V0加入最小生成树，所以lowcost[0] = 0

将V0关联的顶点所对应的权值更新到lowcost中

lowcost = [0, 10, max, max, max, 11, max, max, max]
adjvex = [0, 0 ,0, 0, 0, 0, 0, 0, 0]

• 和V0有关系的顶点是V1和V5，将它们对应的权值更新到lowcost中，并将V0的索引值更新到adjvex中

  • lowcost[1] = 10，lowcost[5] = 11

  • adjvex[1] = 0，adjvex[5] = 0

【第一次执行】将最小权值10的顶点V1加入最小生成树

执行结果：

lowcost = [0, 0, 18, max, max, 11, 16, max, 12]
adjvex = [0, 0 ,1, 0, 0, 0, 1, 0, 1]

• 由于V1加入最小生成树，所以lowcost[1] = 0

• 和V1有关系的顶点是V2、V6、V8，将它们对应的权值更新到lowcost中，并将V1的索引值更新到adjvex中

  • lowcost[2] = 18，lowcost[6] = 16，lowcost[8] = 12

  • adjvex[2] = 1，adjvex[6] = 1，adjvex[8] = 1

【第二次执行】将最小权值11的顶点V5加入最小生成树

执行结果：

lowcost = [0, 0, 18, max, 26, 0, 16, max, 12]
adjvex = [0, 0 ,1, 0, 5, 0, 1, 0, 1]

• 由于V5加入最小生成树，所以lowcost[5] = 0

• 和V5有关系的顶点是V4、V6，但此时V6和V1也有关联，并且和V1的权值更小。所以只将V4的权值更新到lowcost中，并将V5的索引值更新到adjvex中

  • lowcost[4] = 26

  • adjvex[4] = 5

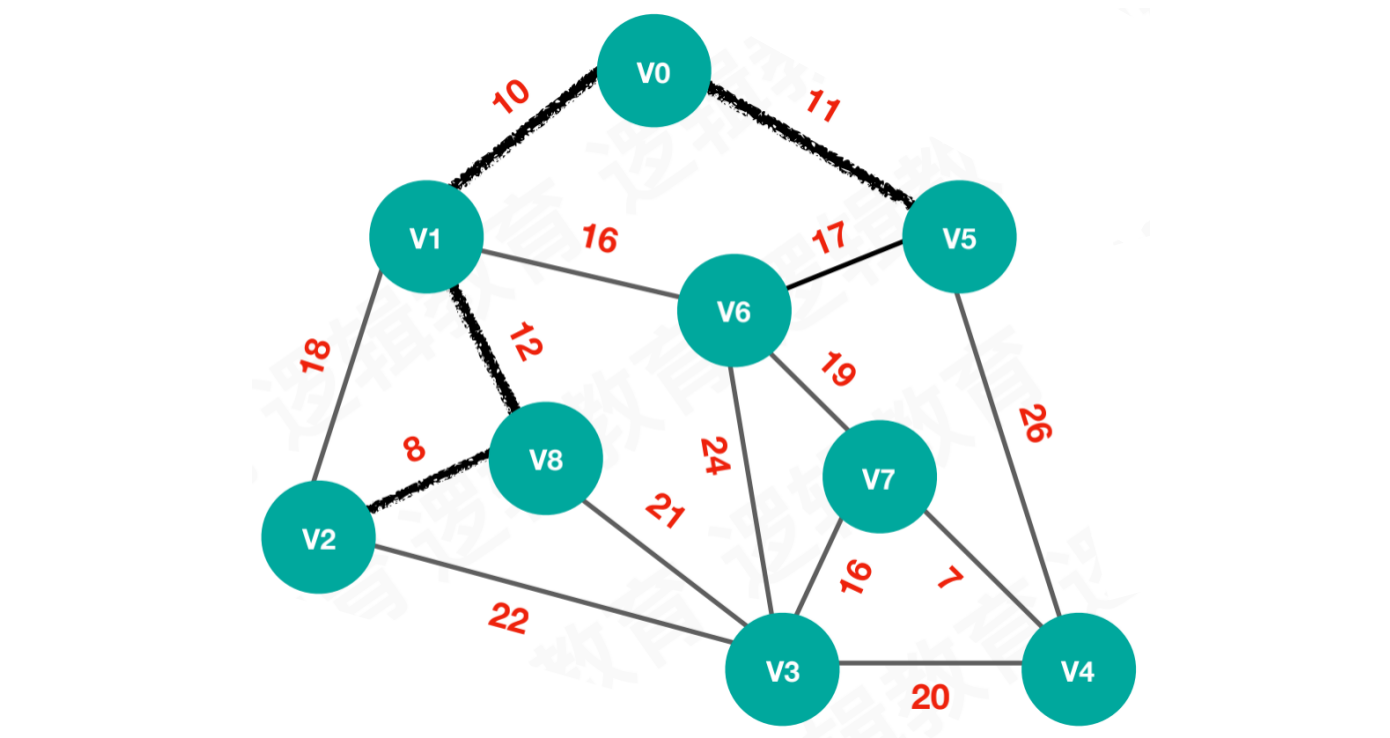

【第三次执行】将最小权值12的顶点V8加入最小生成树

执行结果：

lowcost = [0, 0, 8, 21, 26, 0, 16, max, 0]
adjvex = [0, 0 ,8, 8, 5, 0, 1, 0, 1]

• 由于V8加入最小生成树，所以lowcost[8] = 0

• 和V8有关系的顶点是V2、V3，虽然V2和V1也有关联，但V2和V8的权值更小。所以将它们对应的权值更新到lowcost中，并将V8的索引值更新到adjvex中

  • lowcost[2] = 8，lowcost[3] = 21

  • adjvex[2] = 8，adjvex[3] = 8

【第四次执行】将最小权值8的顶点V2加入最小生成树

执行结果：

lowcost = [0, 0, 0, 21, 26, 0, 16, max, 0]
adjvex = [0, 0 ,8, 8, 5, 0, 1, 0, 1]

• 由于V2加入最小生成树，所以lowcost[2] = 0

• 和V2有关系的顶点是V3，但V3和V8的权值更小，所以本次没有要更新的权值和索引值

【第五次执行】将最小权值16的顶点V6加入最小生成树

执行结果：

lowcost = [0, 0, 0, 21, 26, 0, 0, 19, 0]
adjvex = [0, 0 ,8, 8, 5, 0, 1, 6, 1]

• 由于V6加入最小生成树，所以lowcost[6] = 0

• 和V6有关系的顶点是V3、V5、V7，但V3和V8的权值更小，而V5已加入最小生成树。所以只将V7的权值更新到lowcost中，并将V6的索引值更新到adjvex中

  • lowcost[7] = 19

  • adjvex[7] = 6

【第六次执行】将最小权值19的顶点V7加入最小生成树

执行结果：

lowcost = [0, 0, 0, 16, 7, 0, 0, 0, 0]
adjvex = [0, 0 ,8, 7, 7, 0, 1, 6, 1]

• 由于V7加入最小生成树，所以lowcost[7] = 0

• 和V7有关系的顶点是V3、V4，由于V3、V4和V7的权值更小，所以将它们对应的权值更新到lowcost中，并将V7的索引值更新到adjvex中

  • lowcost[3] = 16，lowcost[4] = 7

  • lowcost[3] = 7，lowcost[4] = 7

【第七次执行】将最小权值7的顶点V4加入最小生成树

执行结果：

lowcost = [0, 0, 0, 16, 0, 0, 0, 0, 0]
adjvex = [0, 0 ,8, 7, 7, 0, 1, 6, 1]

• 由于V7加入最小生成树，所以lowcost[7] = 0

• 和V7有关系的顶点是V3、V5，但V3和V7的权值更小，而V5已加入最小生成树，所以本次没有要更新的权值和索引值

【第八次执行】将最小权值16的顶点V3加入最小生成树

执行结果：

lowcost = [0, 0, 0, 0, 0, 0, 0, 0, 0]
adjvex = [0, 0 ,8, 7, 7, 0, 1, 6, 1]

• 由于V3加入最小生成树，所以lowcost[3] = 0

• 由于所有的顶点都已加入最小生成树，所以程序执行结束

2.3 代码实现

延用“邻接矩阵存储”的案例代码，修改MGraphLinear类中代码

创建方法增加入参，支持网图的创建

class MGraphLinear {

    func create(nodes : [String], edges : [[Int]], isUndirected : Bool, isNet : Bool){

        self.graph.numNodes = nodes.count;
        self.graph.numEdges = edges.count;

        self.graph.vexs = [String]();

        for node in nodes {
            self.graph.vexs?.append(node);
        }

        if(isNet){
            createNet(edges: edges, isUndirected: isUndirected);
        }
        else {
            createGraph(edges: edges, isUndirected: isUndirected);
        }
    }

    fileprivate func createGraph(edges : [[Int]], isUndirected : Bool) {

        self.graph.arc = [[Int]].init(repeating: [Int].init(repeating: 0, count: self.graph.numNodes), count: self.graph.numNodes);

        for edge in edges {

            let i = edge[0];
            let j = edge[1];
            let w = edge[2];

            self.graph.arc![i][j] = w;

            if(isUndirected){
                self.graph.arc![j][i] = self.graph.arc![i][j];
            }
        }
    }

    fileprivate func createNet(edges : [[Int]], isUndirected : Bool) {

        self.graph.arc = [[Int]].init(repeating: [Int].init(repeating: Int.max, count: self.graph.numNodes), count: self.graph.numNodes);

        for i in 0 ..< self.graph.numNodes {
            self.graph.arc![i][i] = 0;
        }for i in 0 ..< self.graph.vexs!.count {
            self.graph.arc![i][i] = 0;
        }

        for edge in edges {

            let i = edge[0];
            let j = edge[1];
            let w = edge[2];

            self.graph.arc![i][j] = w;

            if(isUndirected){
                self.graph.arc![j][i] = self.graph.arc![i][j];
            }
        }
    }
}

修改邻接矩阵的打印代码：

class MGraphLinear {

    func traverse() -> String {

        var str : String = "";

        for arr in self.graph.arc! {

            for w in arr {

                if(w == Int.max){
                    str += "∞     ";
                    continue
                }

                if(w < 10){
                    str += "\(w)     ";
                }
                else{
                    str += "\(w)    ";
                }
            }

            str += "\n";
        }

        return str;
    }
}

实现Prim算法：

class MGraphLinear {

    var lowcost : [Int]?;
    var adjvex : [Int]?;

    func miniSpanTree_prim() -> String {

        var str = "";
        var sum_text = "";
        var sum_num = 0;

        // 1、初始化lowcost和adjvex
        lowcost = [Int].init(repeating: Int.max, count: self.graph.numNodes);
        adjvex = [Int].init(repeating: 0, count: self.graph.numNodes);

        // 2、默认k为0，将V0加入最小生成树
        var k = 0;
        lowcost![k] = 0;

        // 3、将V0的关联顶点的权值加入lowcost中
        for i in 1 ..< self.graph.numNodes {
            lowcost![i] = self.graph.arc![k][i];
        }

        // 4、循环所有顶点，由于V0已完成，所以从1开始
        for _ in 1 ..< self.graph.numNodes {

            var min_w = Int.max;

            // 5、 循环lowcost中的权值，得到最小权重和相应的索引值。由于V0已完成，所以从1开始
            for j in 1 ..< lowcost!.count {

                let w = lowcost![j];

                // 已加入生成树、没有连接关系、权值大于min_w，一律跳过循环
                if(w == 0 || w == Int.max || w >= min_w){
                    continue;
                }

                // 得到最小权重和索引值
                min_w = w;
                k = j;
            }

            let source = self.adjvex![k];
            str += "\(self.graph.vexs![source]) -> \(self.graph.vexs![k]) = \(min_w)\n";

            sum_text += "\(min_w) + ";
            sum_num += min_w;

            // 6、将最小权值的顶点加入最小生成树
            lowcost![k] = 0;

            // 7、循环所有顶点，寻找k所关联的顶点。由于V0已完成，所以从1开始
            for j in 1 ..< self.graph.numNodes {

                let w = self.graph.arc![k][j];

                // 已加入生成树、没有连接关系、权值大于lowcost中记录的权值，一律跳过循环
                if(lowcost![j] == 0 || w == Int.max || lowcost![j] < w){
                    continue;
                }

                // 记录关联的顶点所对应的权值
                lowcost![j] = w;
                // 记录与之关联顶点的索引值
                adjvex![j] = k;
            }
        }

        sum_text = "\(sum_text.prefix(sum_text.count - 2)) = \(sum_num)";
        print("Sum：\(sum_text)\n");

        return str;
    }
}

按照示例中的网图逻辑，使用代码创建邻接矩阵，并打印Prim算法的结果：

let nodes = ["V0", "V1", "V2", "V3", "V4", "V5", "V6", "V7", "V8"];
let edges = [[0, 1 ,10], [0, 5, 11],
             [1, 2, 18], [1, 6, 16], [1, 8, 12],
             [2, 3, 22], [2, 8, 8],
             [3, 4, 20], [3, 6, 24], [3, 7, 16], [3, 8, 21],
             [4, 5, 26], [4, 7, 7],
             [5, 6, 17],
             [6, 7, 19]];
let isUndirected = true;
let isNet = true;

let graphLinear = MGraphLinear();
graphLinear.create(nodes: nodes, edges: edges, isUndirected: isUndirected, isNet: isNet);
print(graphLinear.traverse());
print("\(graphLinear.miniSpanTree_prim())");

-------------------------
//输出以下内容：
0     10    ∞     ∞     ∞     11    ∞     ∞     ∞
10    0     18    ∞     ∞     ∞     16    ∞     12
∞     18    0     22    ∞     ∞     ∞     ∞     8
∞     ∞     22    0     20    ∞     24    16    21
∞     ∞     ∞     20    0     26    ∞     7     ∞
11    ∞     ∞     ∞     26    0     17    ∞     ∞
∞     16    ∞     24    ∞     17    0     19    ∞
∞     ∞     ∞     16    7     ∞     19    0     ∞
∞     12    8     21    ∞     ∞     ∞     ∞     0

Sum：10 + 11 + 12 + 8 + 16 + 19 + 7 + 16  = 99

V0 -> V1 = 10
V0 -> V5 = 11
V1 -> V8 = 12
V8 -> V2 = 8
V1 -> V6 = 16
V6 -> V7 = 19
V7 -> V4 = 7
V7 -> V3 = 16

3 克鲁斯卡尔（Kruskal）算法

Kruskal算法特点：利用有限的连接信息，推断顶点之间是否会产生闭环

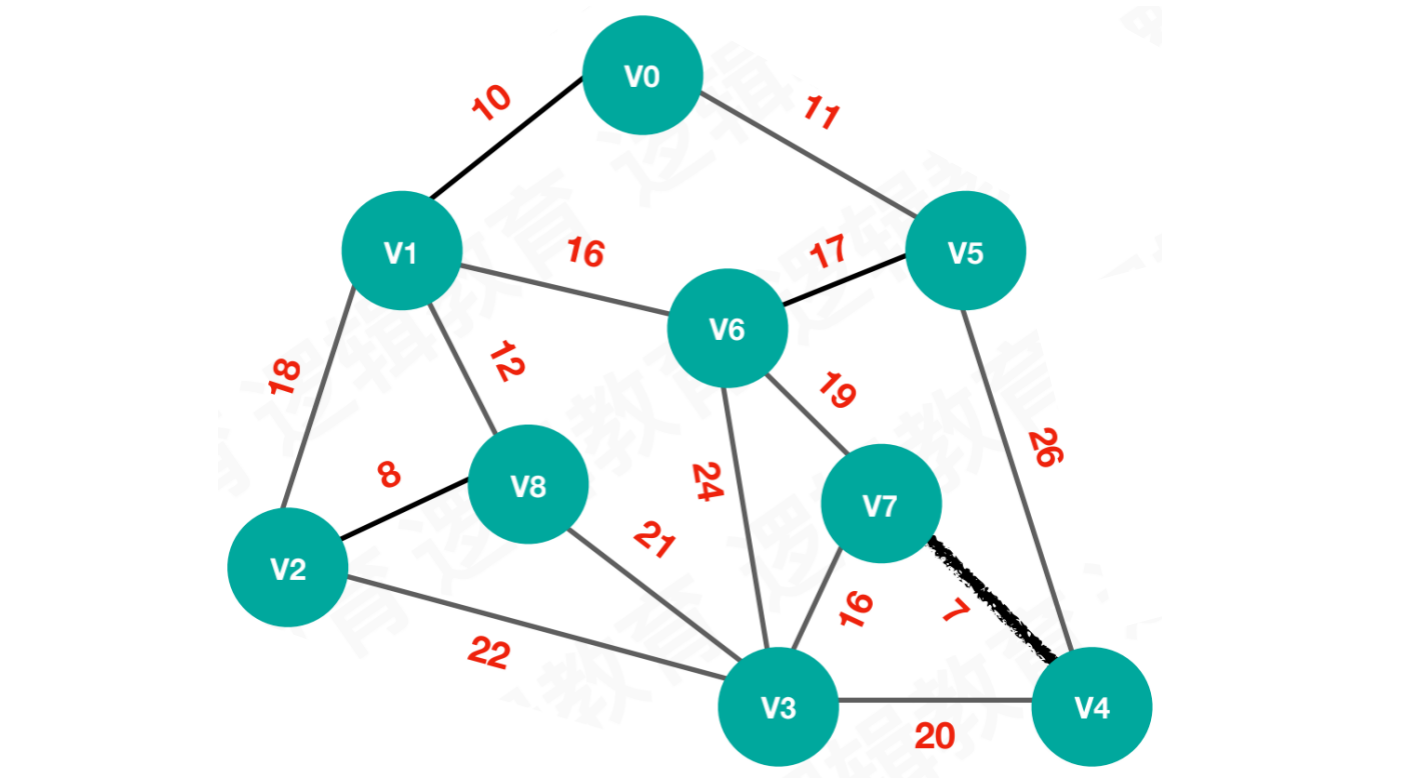

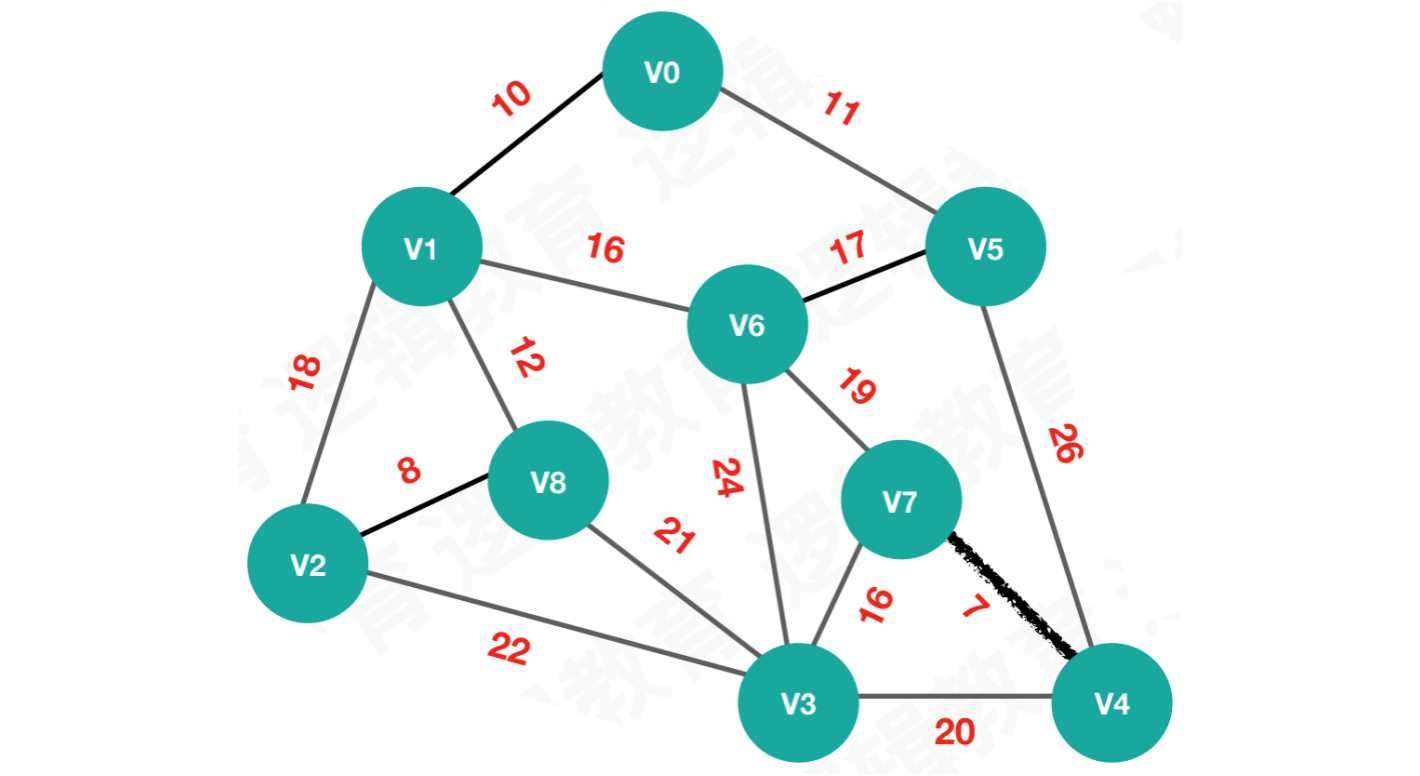

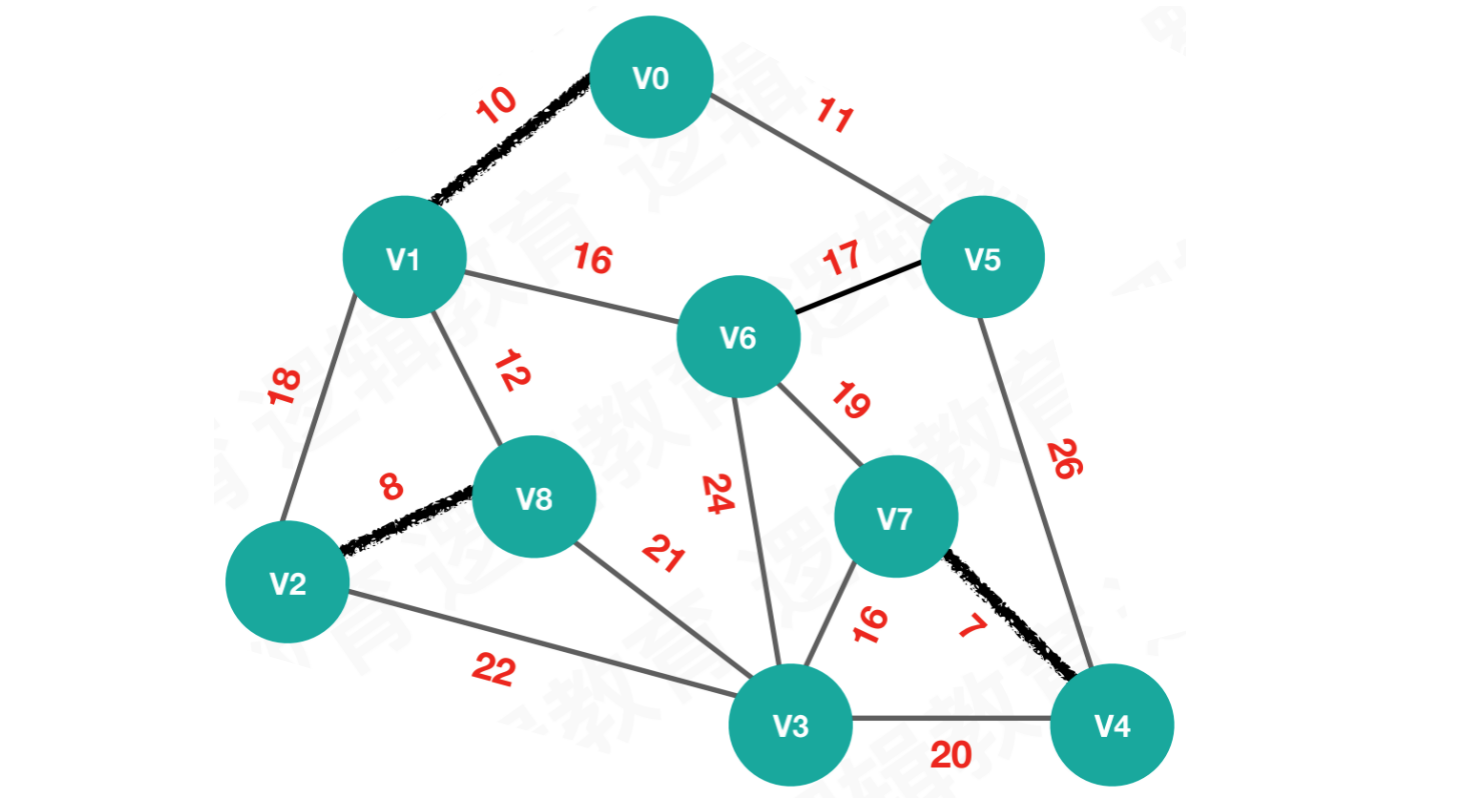

【步骤一】从最小权值7开始，连接V4和V7

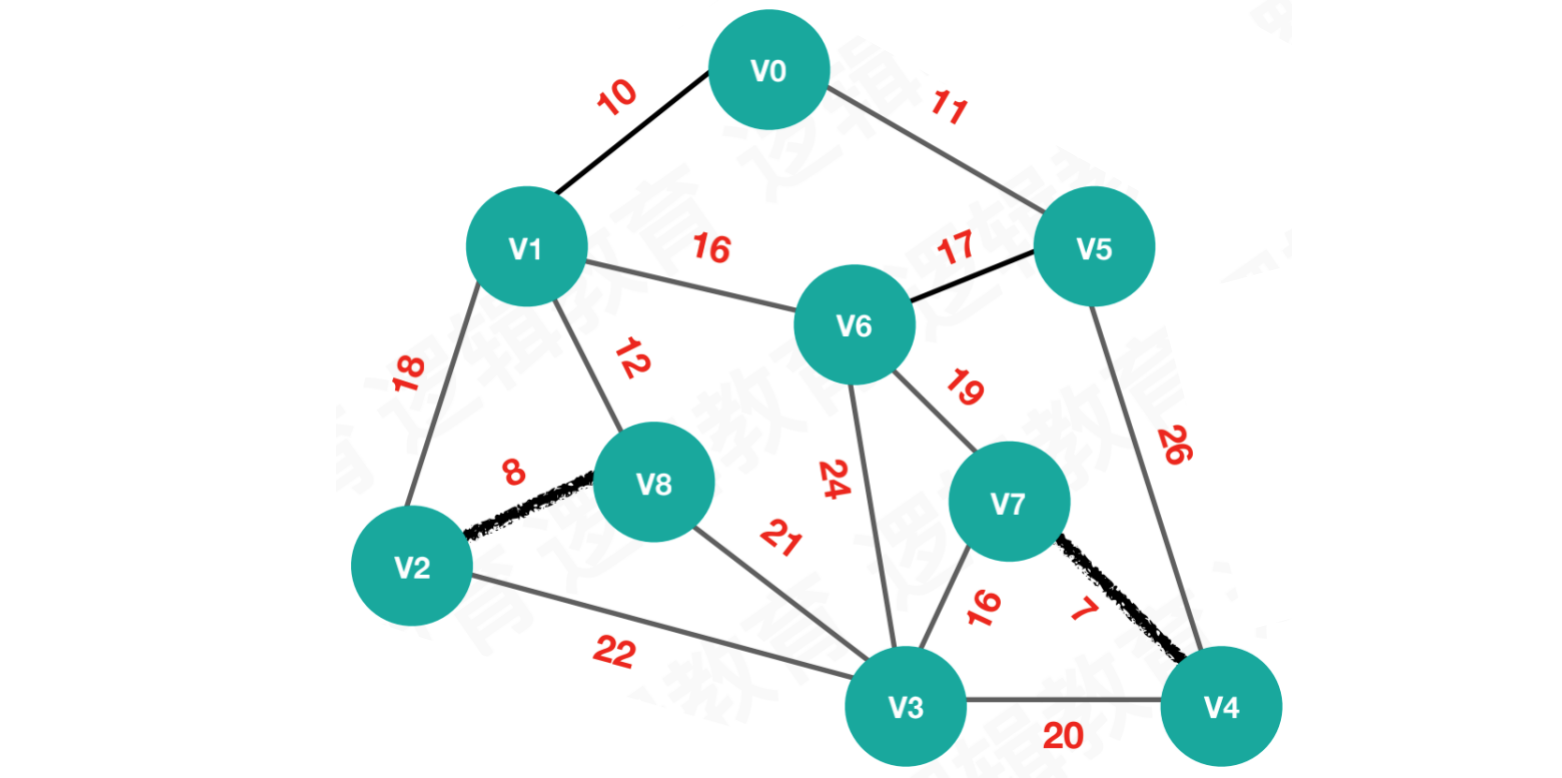

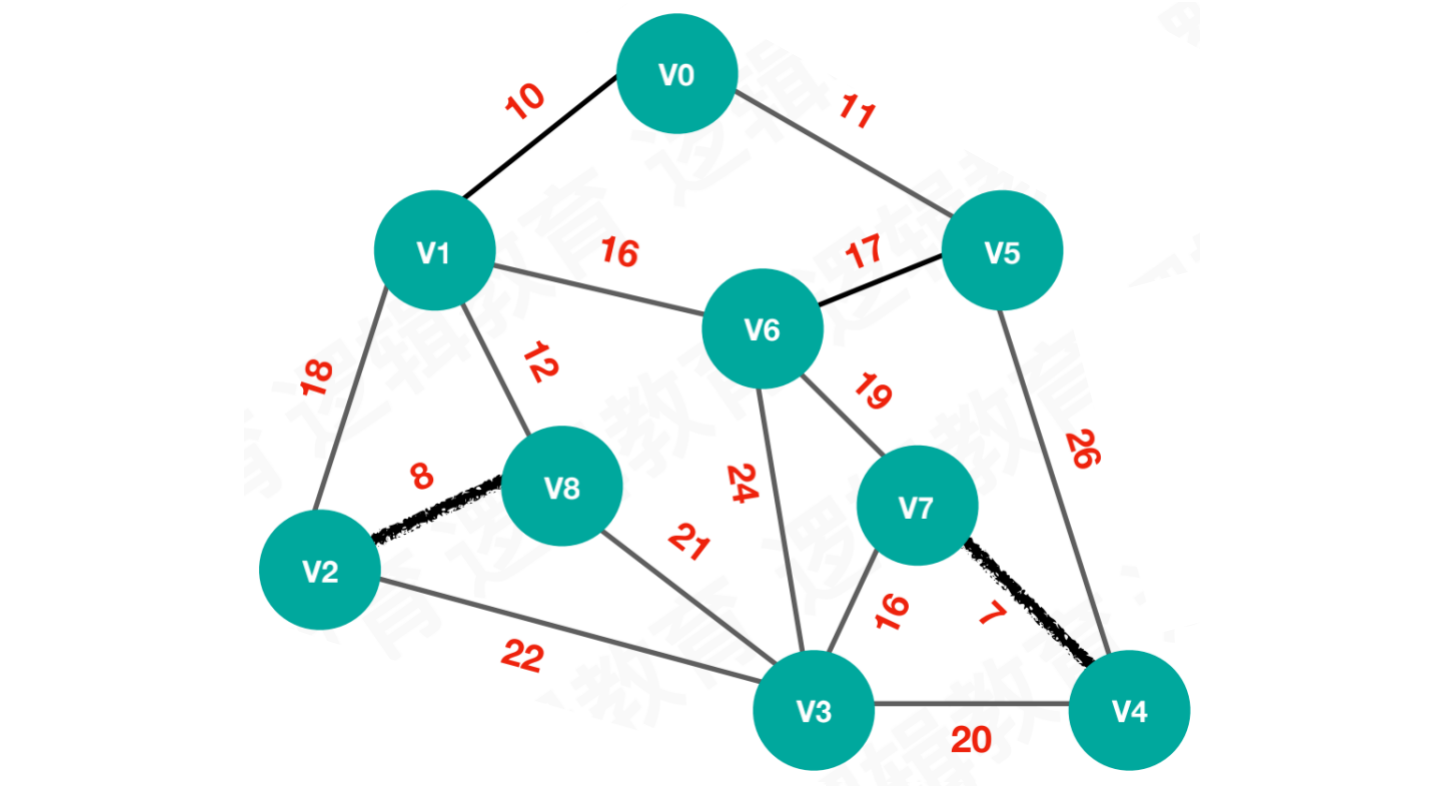

【步骤二】选择最小权值8，连接V2和V8

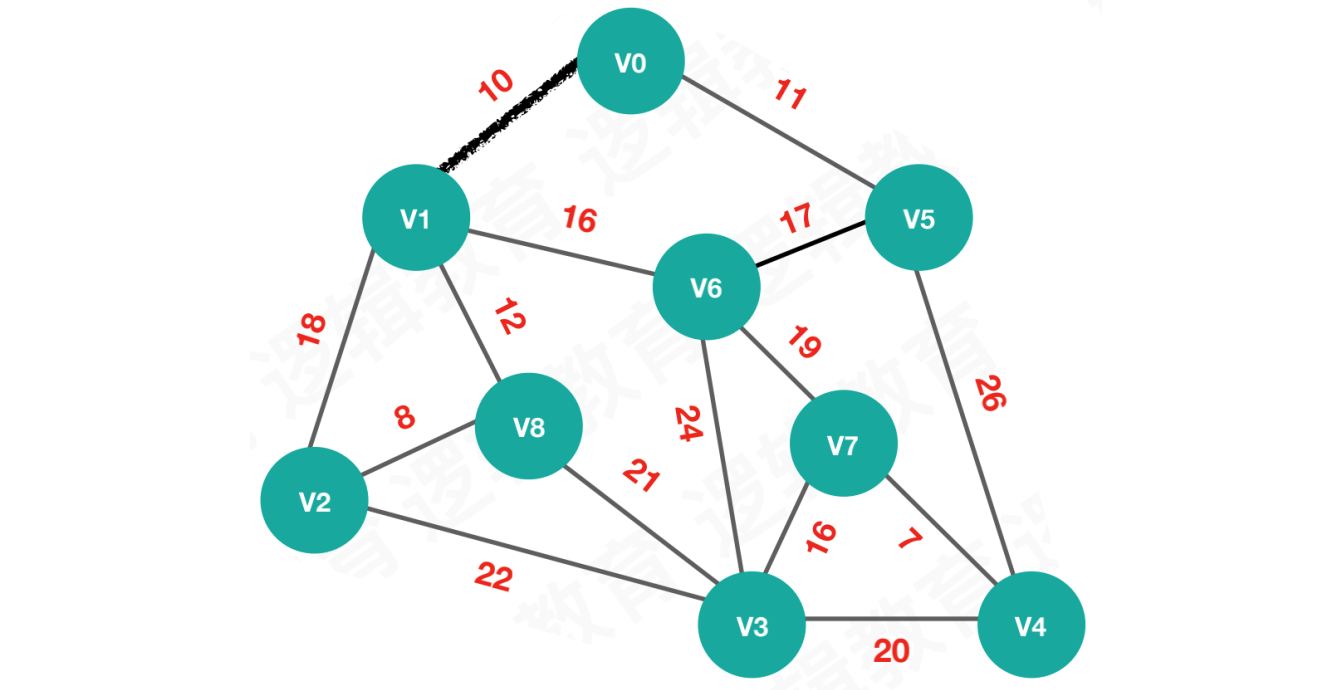

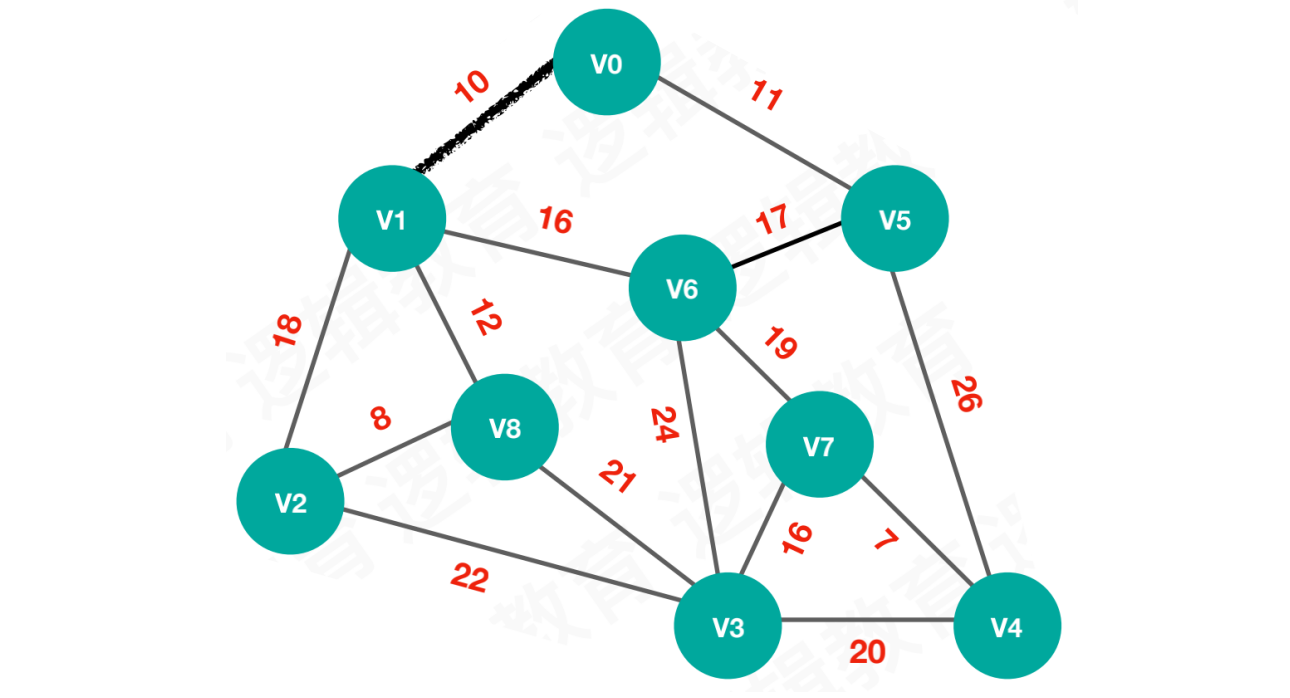

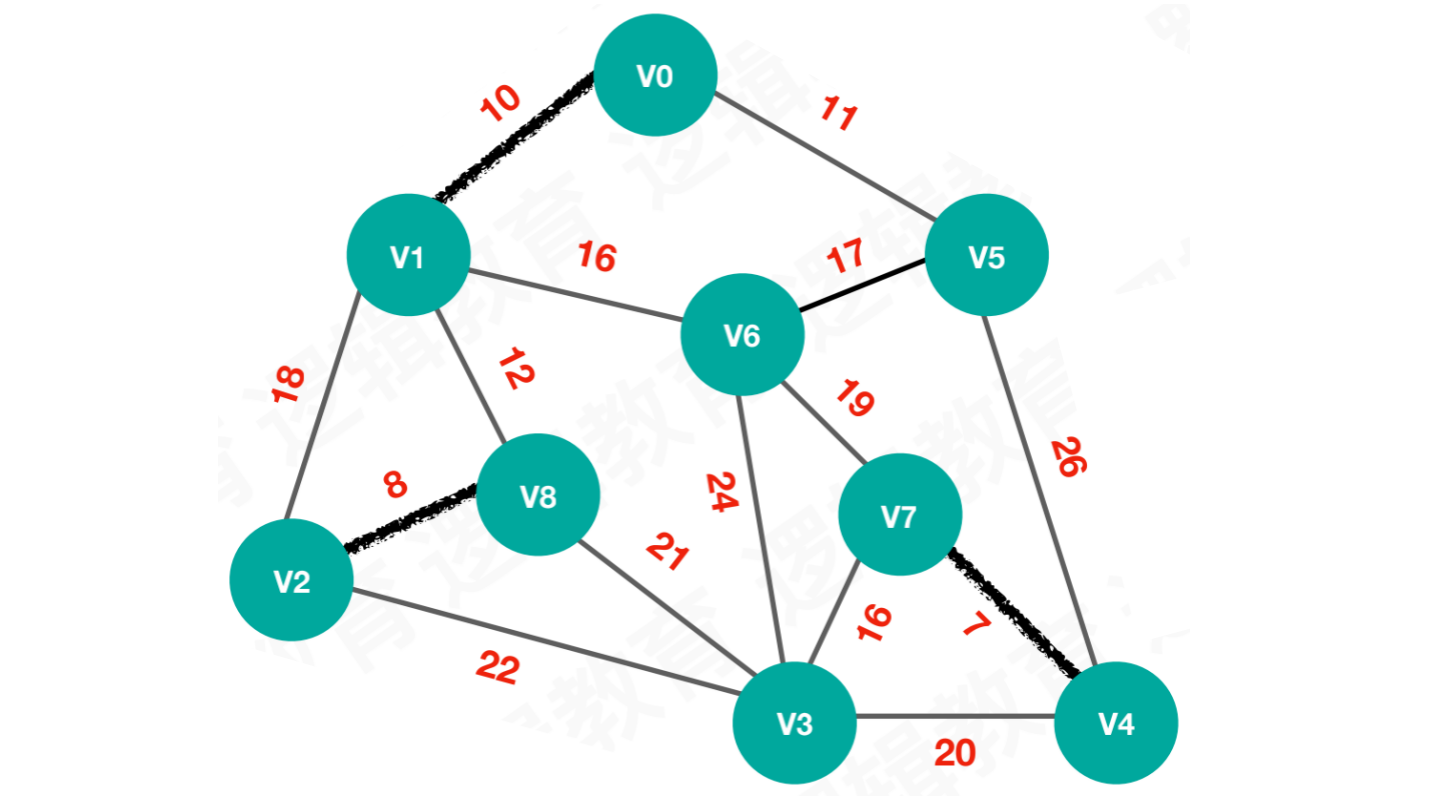

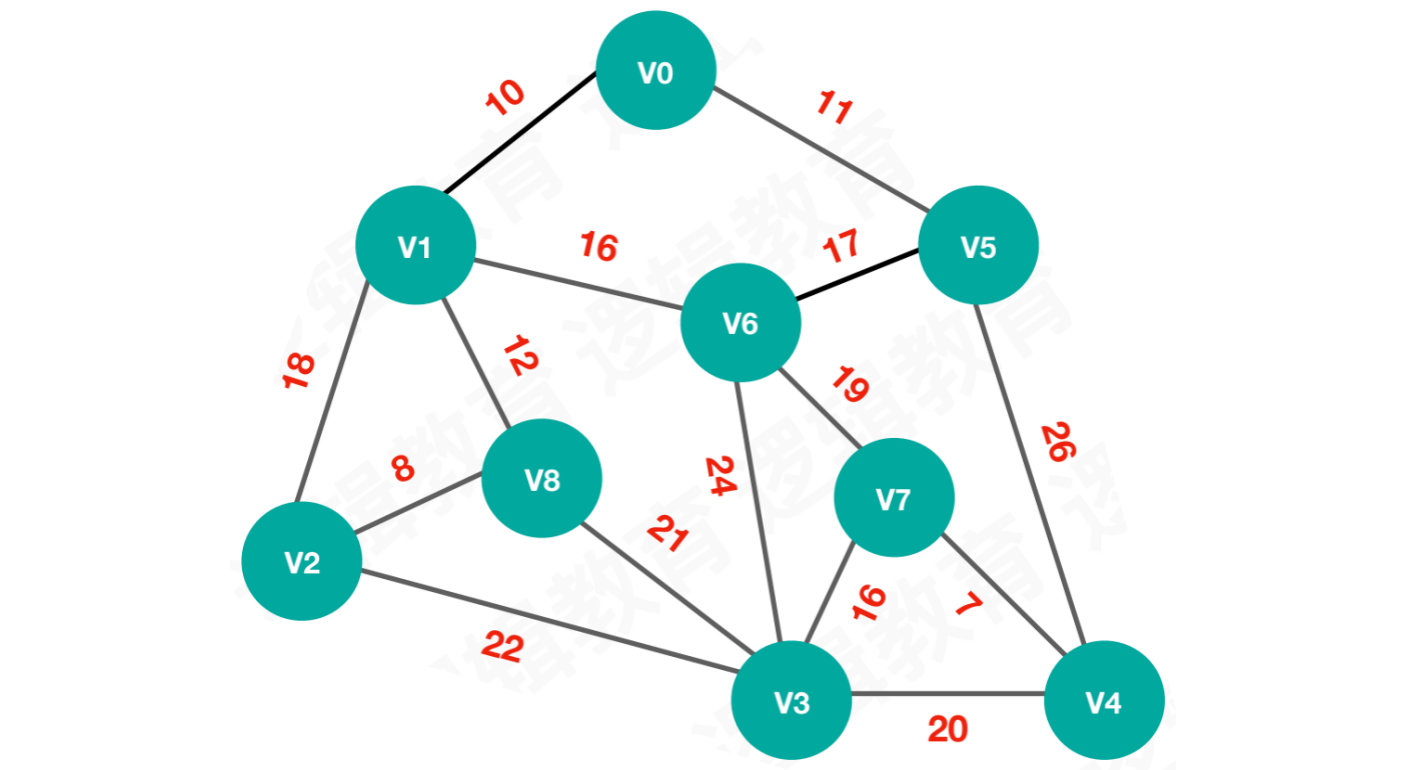

【步骤三】选择最小权值10，连接V0和V1

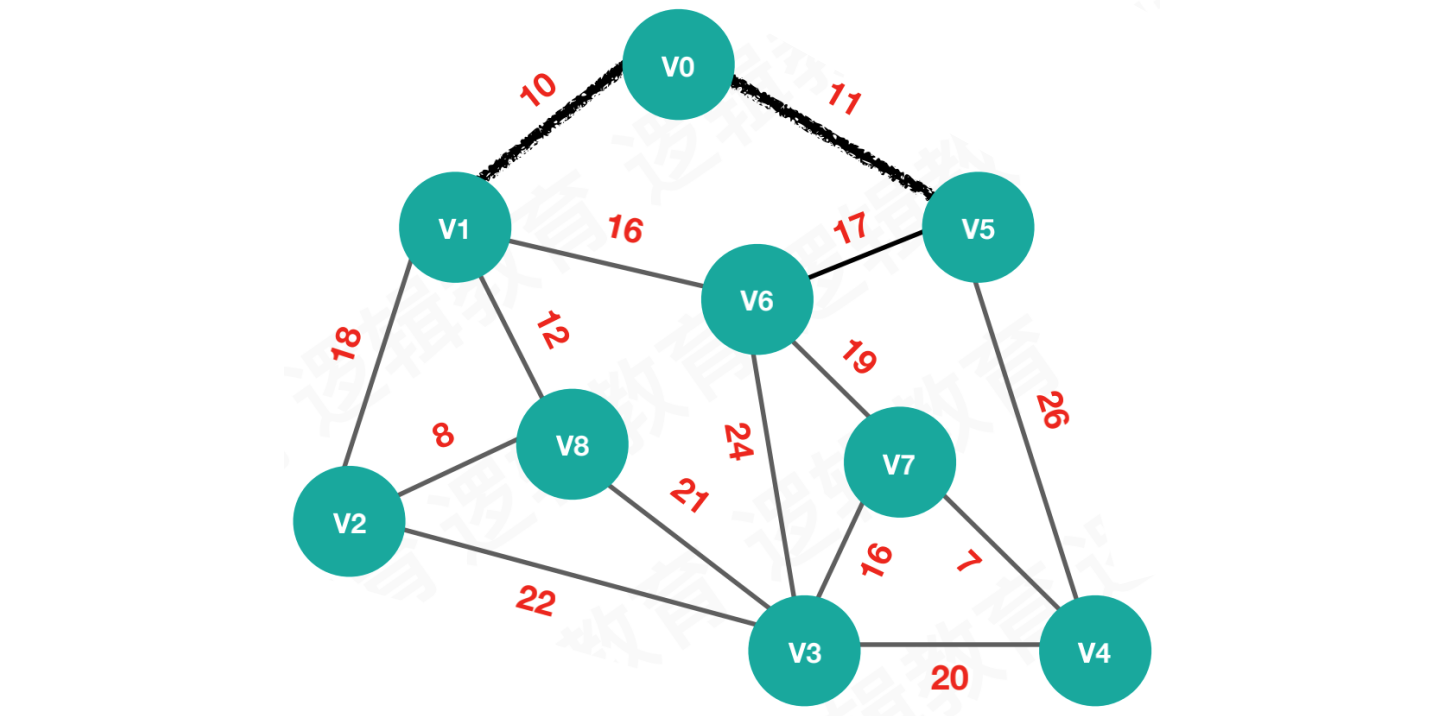

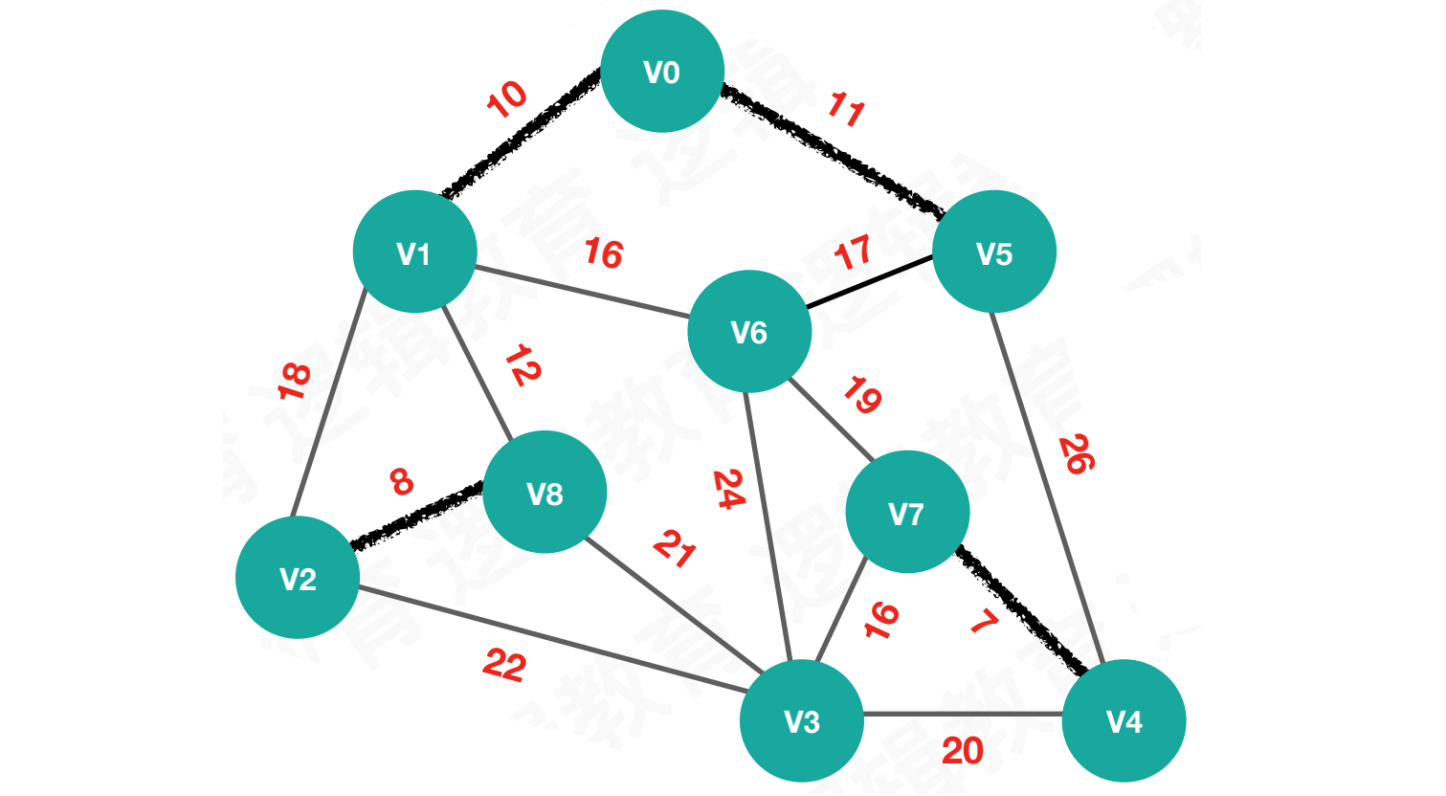

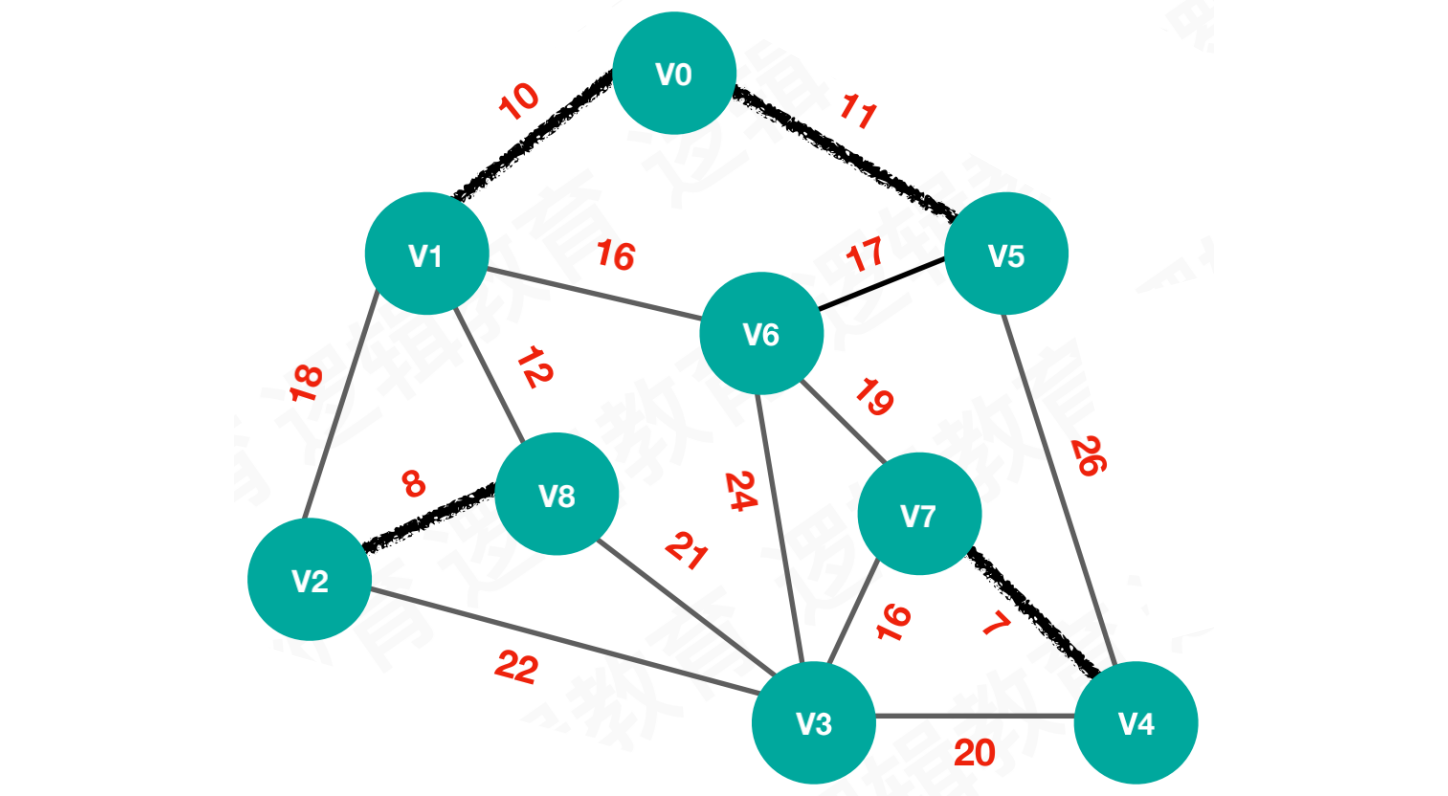

【步骤四】选择最小权值11，连接V0和V5

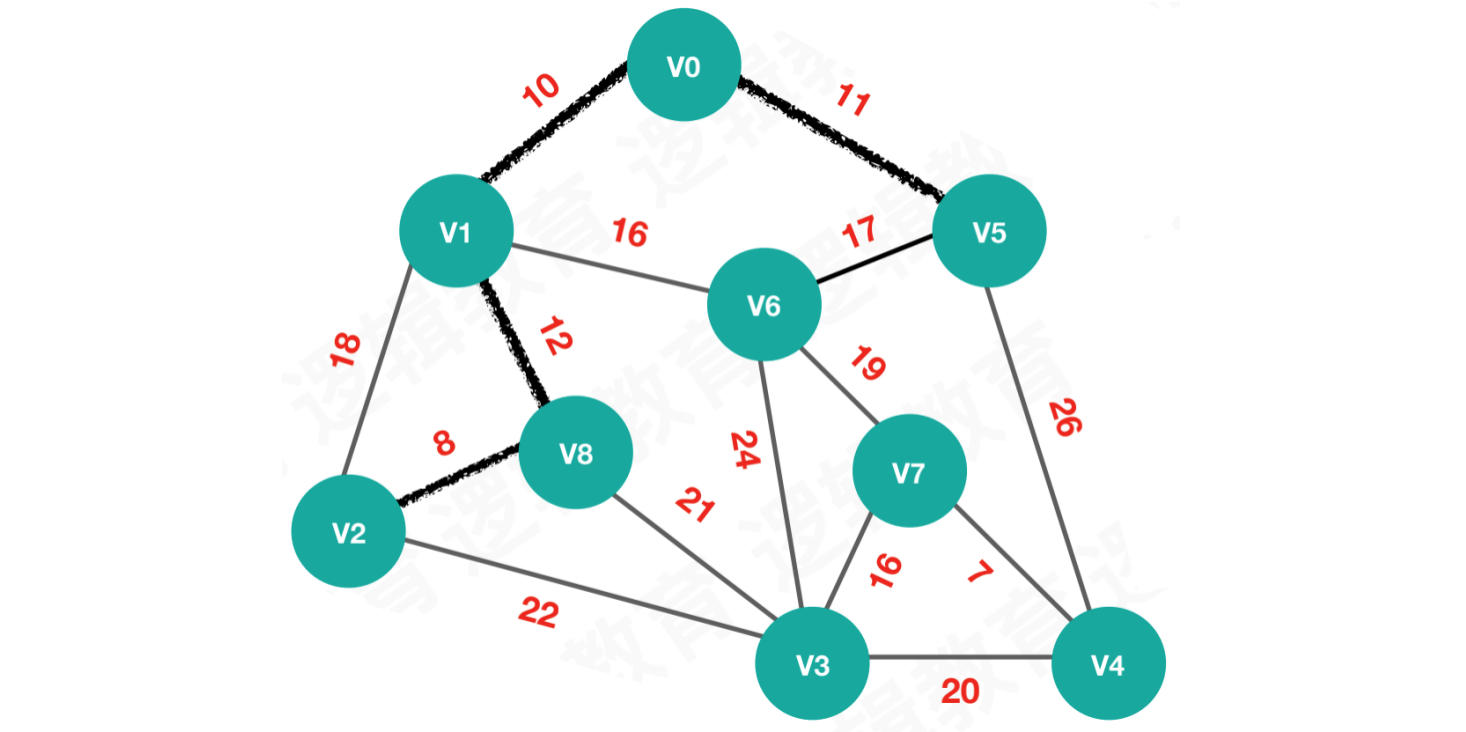

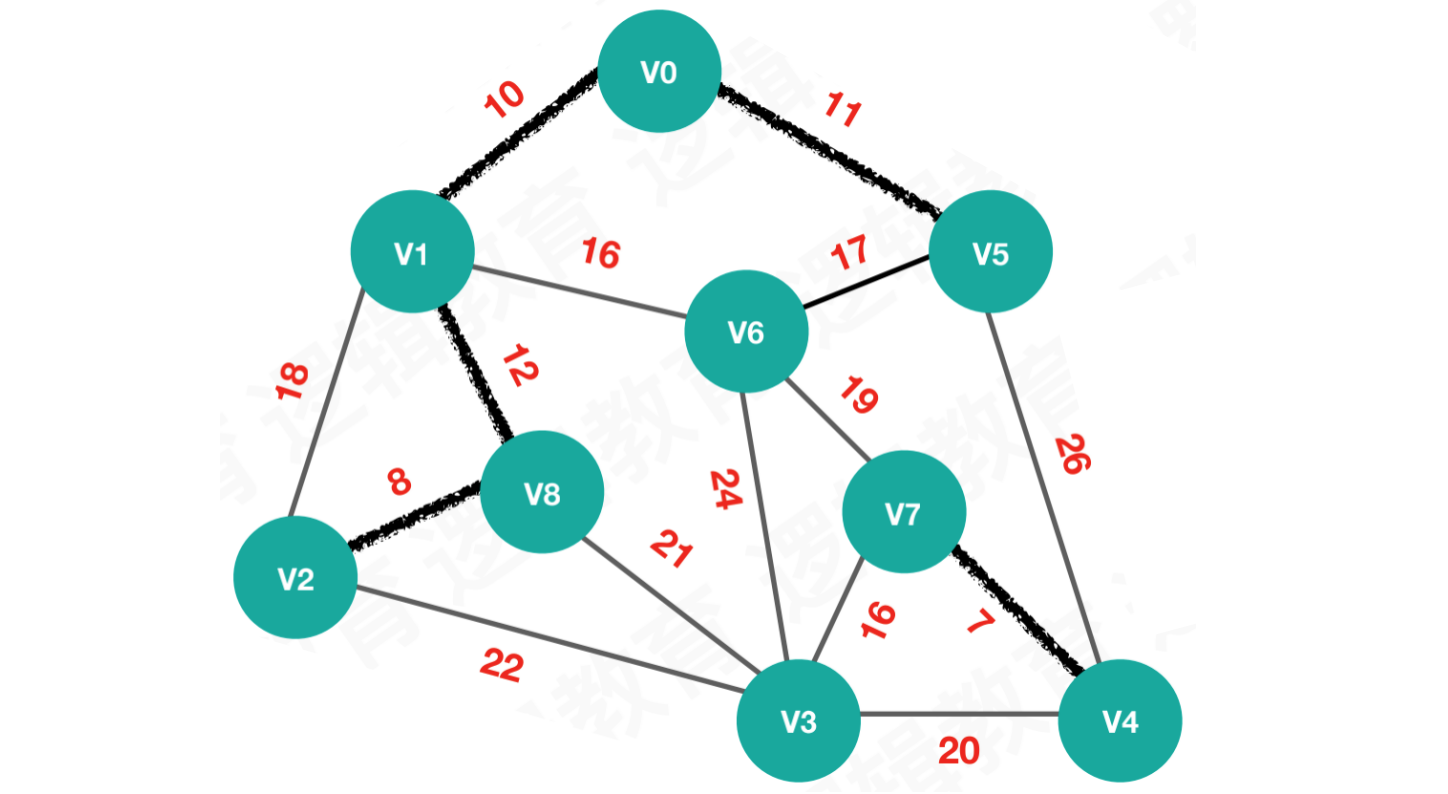

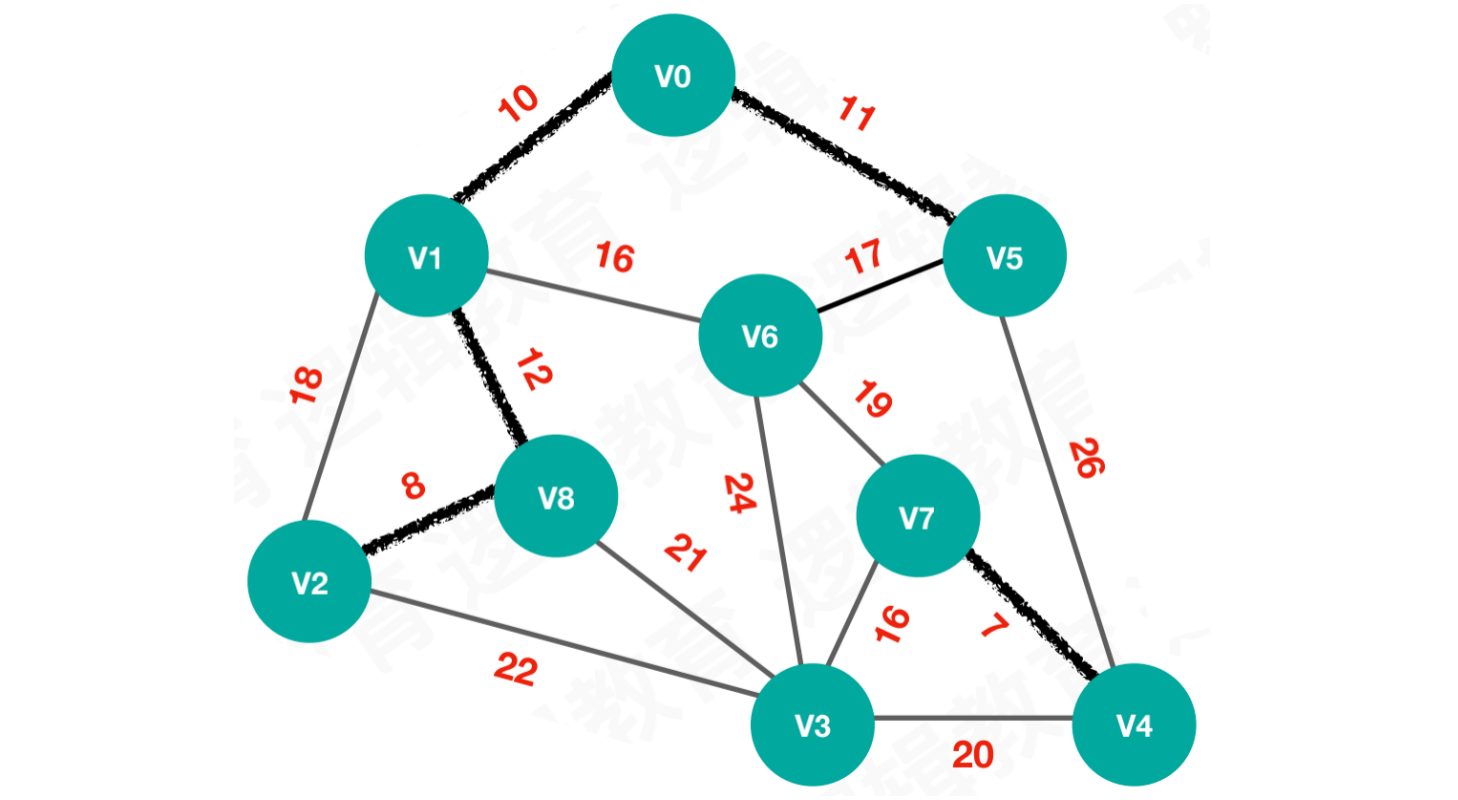

【步骤五】选择最小权值12，连接V1和V8

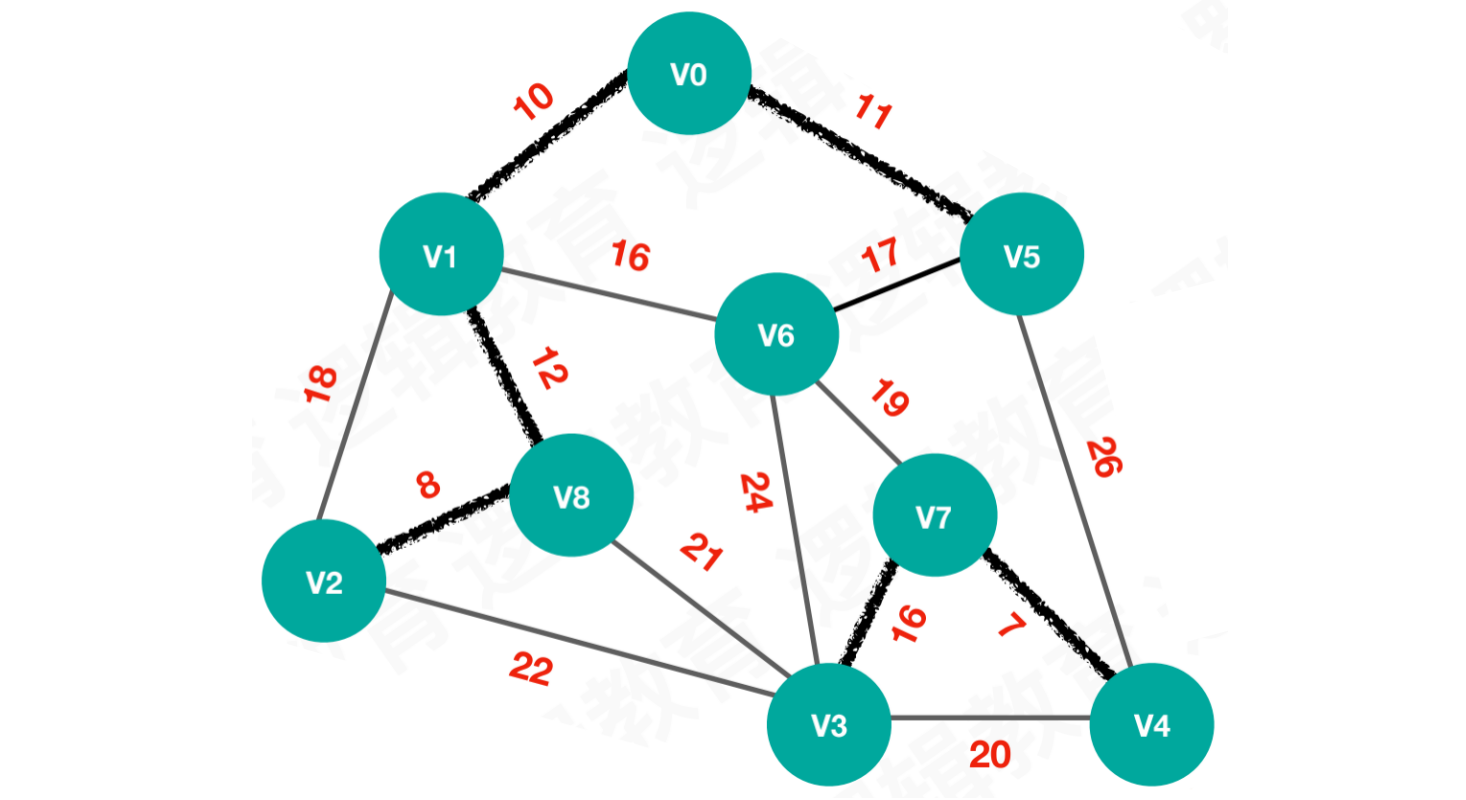

【步骤六】选择最小权值16，连接V3和V7

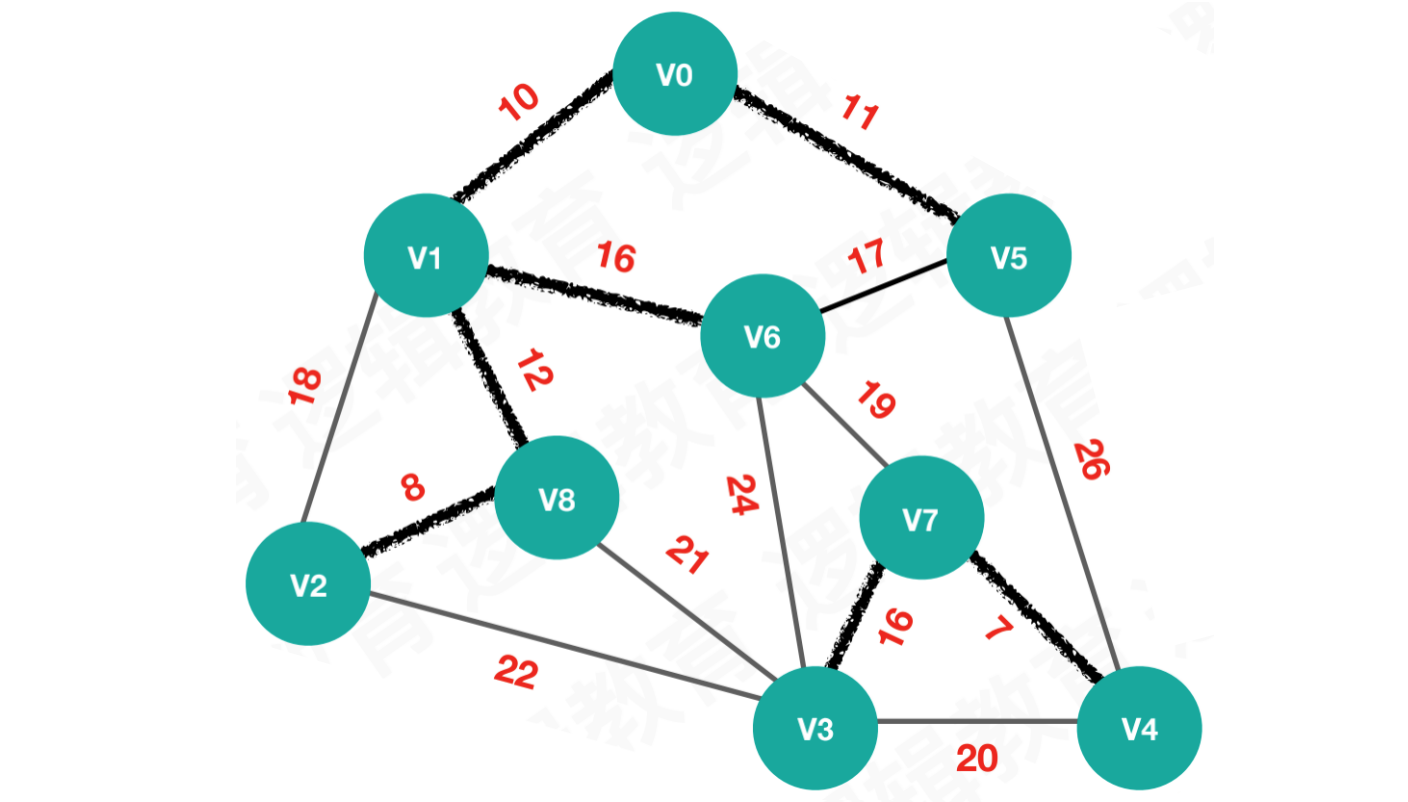

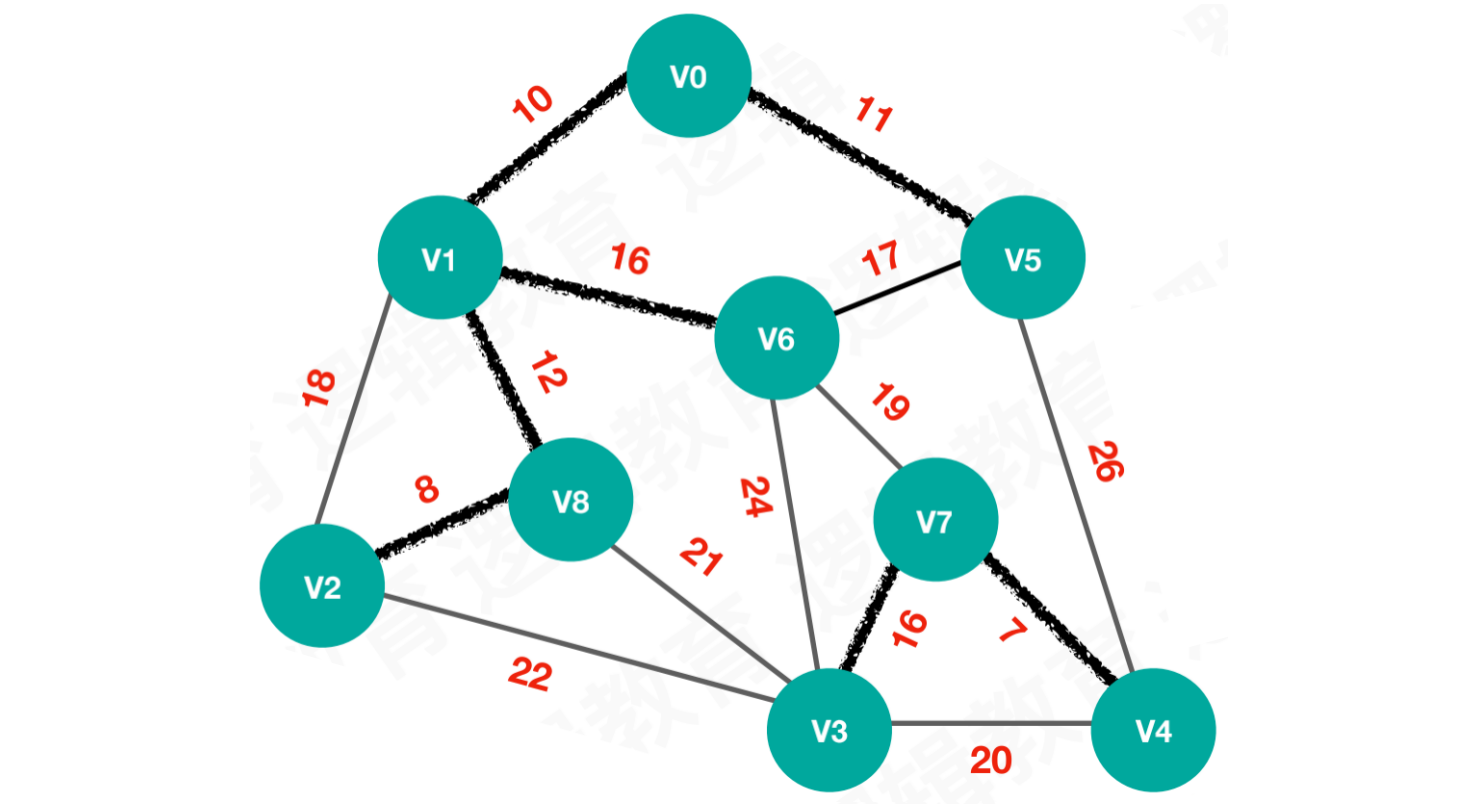

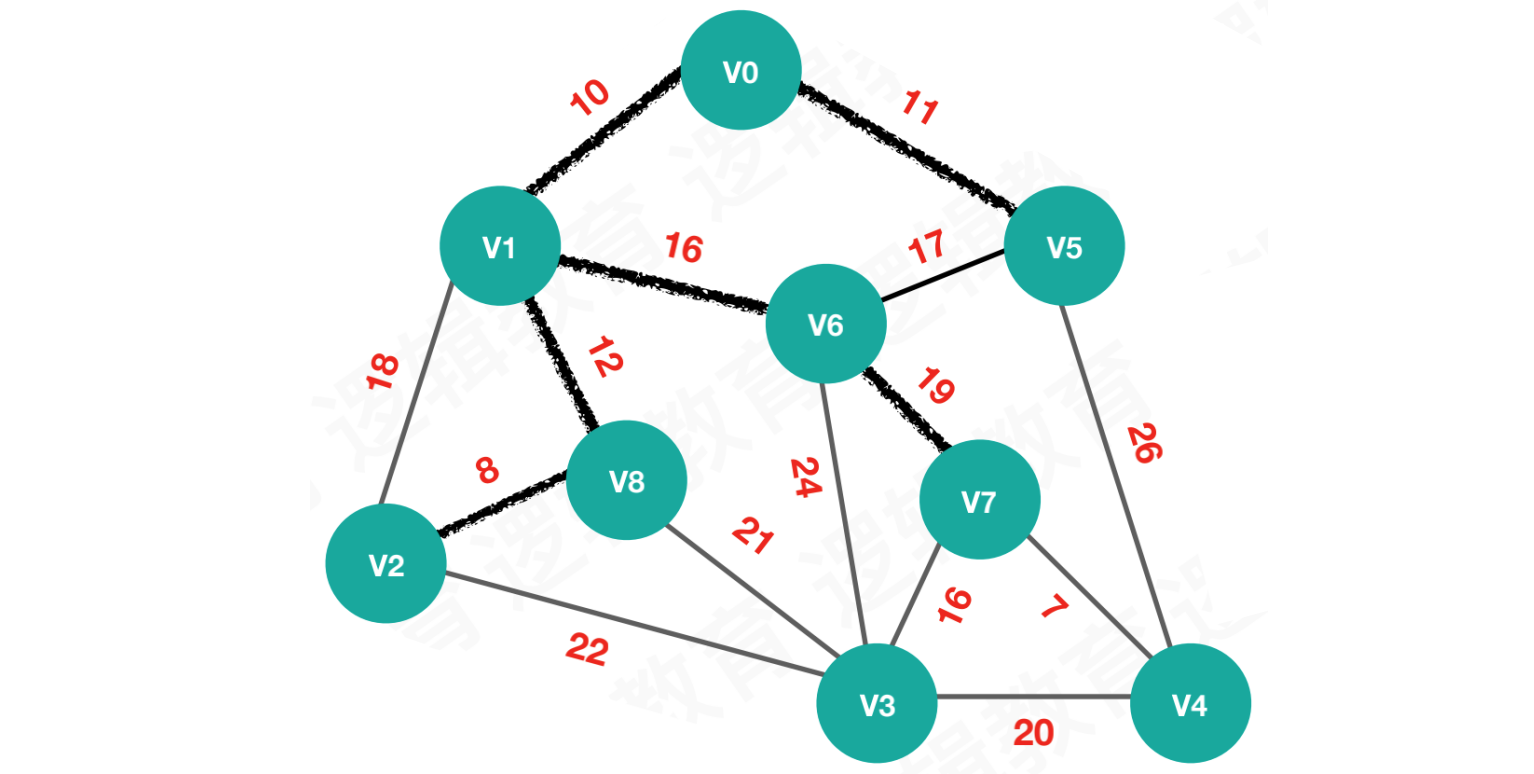

【步骤七】选择最小权值16，连接V1和V6

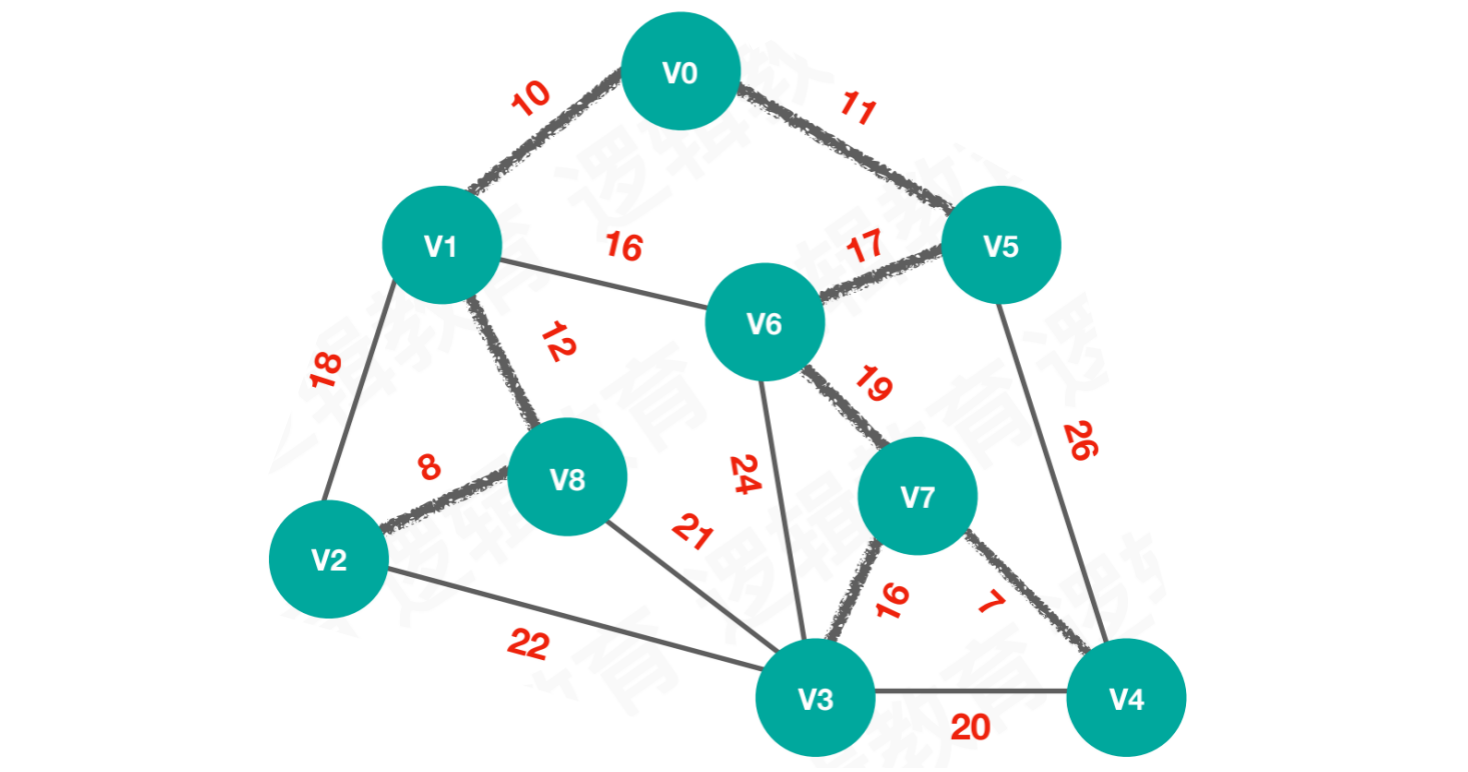

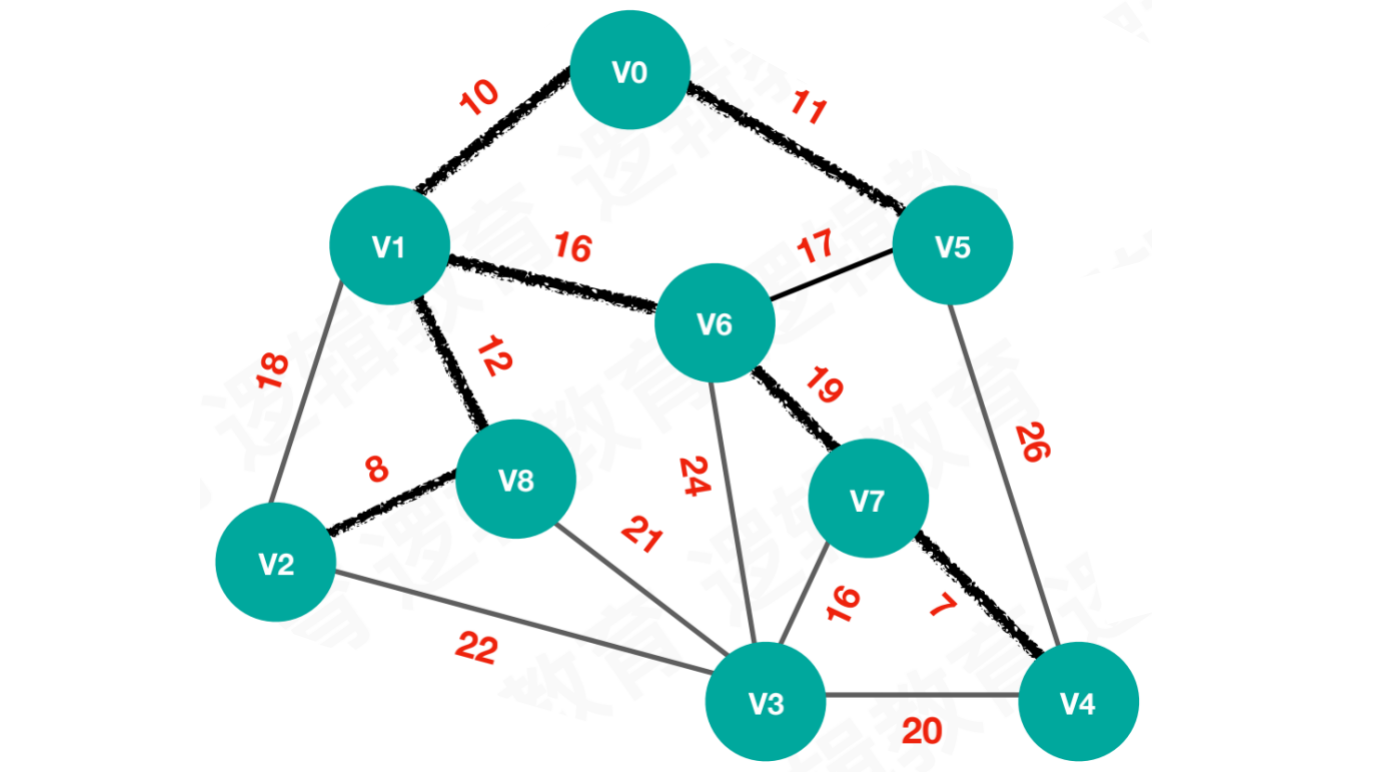

【步骤八】按照规则，应该选择最小权值17，连接V5和V6。但是在最⼩⽣成树中，边的数量等于N - 1条边，图中一定不能出现闭环。所以V5和V6不能连接

当我们跳过17，选择最小权值18，连接V1和V2，也会出现同样的问题，图中会出现闭环

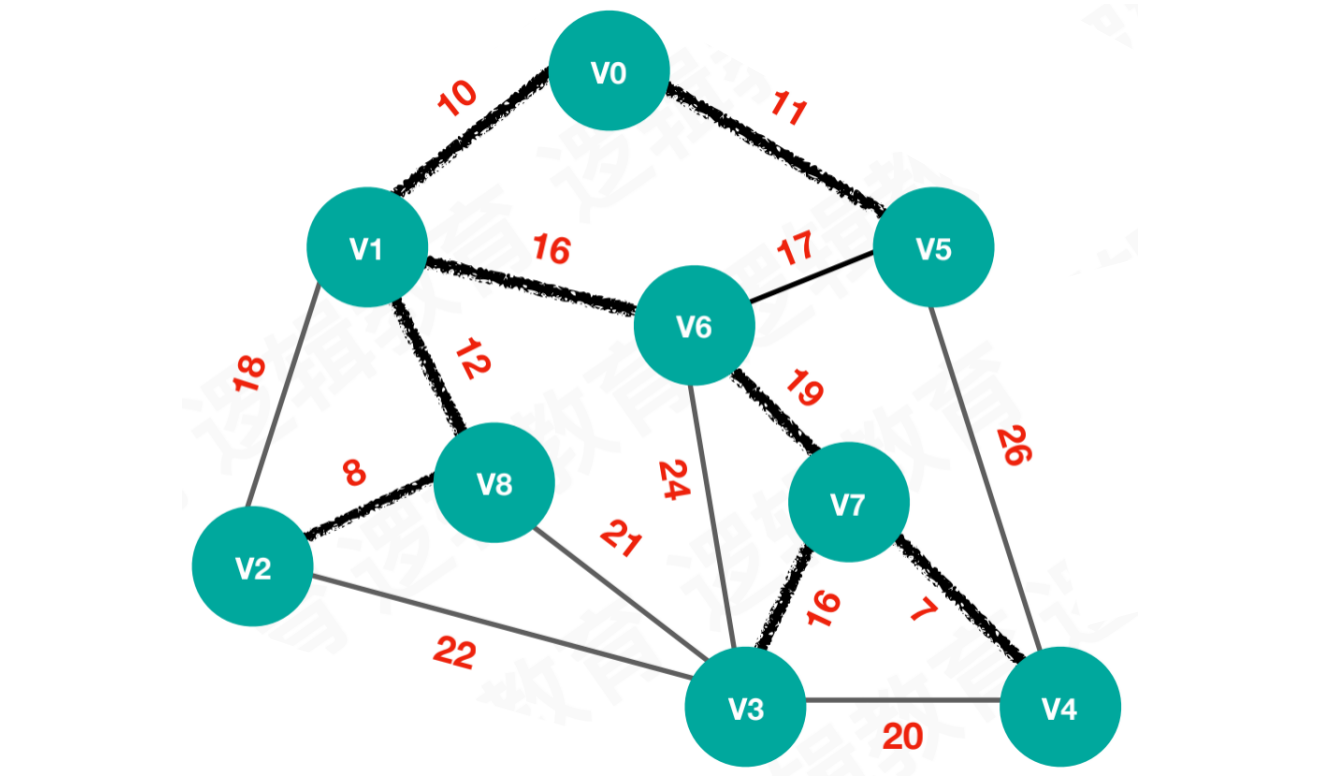

因此，权值17和18只能放弃，我们选择最小权值19，连接V6和V7

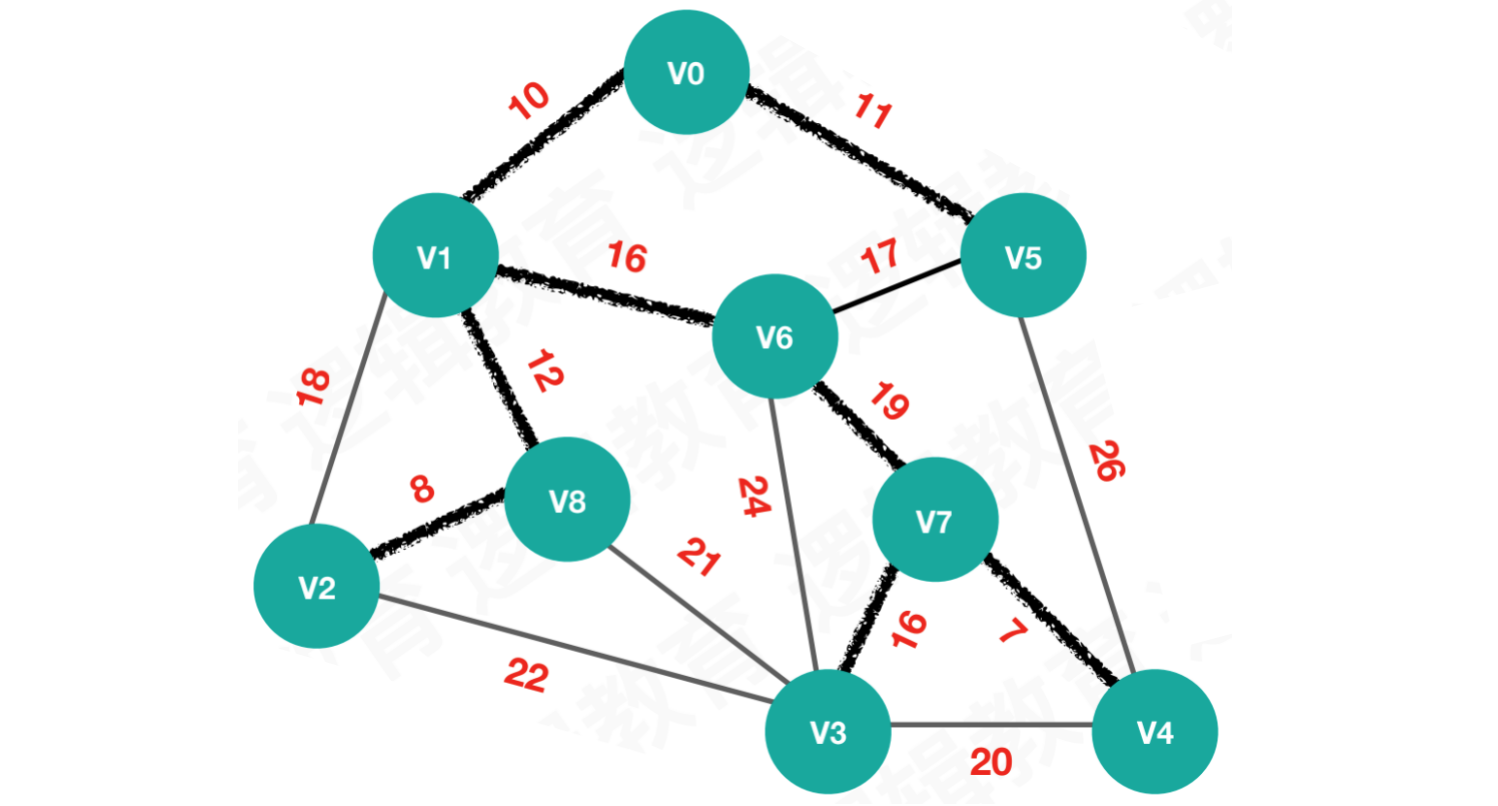

此时，所有顶点都已加入最小生成树。而剩余的五条边：V3 ~ V4、V3 ~ V8、V2 ~ V3、V3 ~ V6、V4 ~ V5，它们均不可连接。只要它们中任意一条边连接，都会使得图中形成闭环

所以Kruskal算法具有很强的规划性，它会优先选择最小权值的边，如果选择后图中不会形成闭环，即可连接它们之间的顶点

3.1 算法思路

• 将邻接矩阵转化成边表数组

• 对边表数组根据权值按照从⼩到⼤的顺序排序

• 遍历所有的边，通过parent数组找到边的连接信息，避免闭环问题

• 如果不存在闭环问题，则加⼊到最⼩⽣成树中，并且修改parent数组

3.2 算法分析

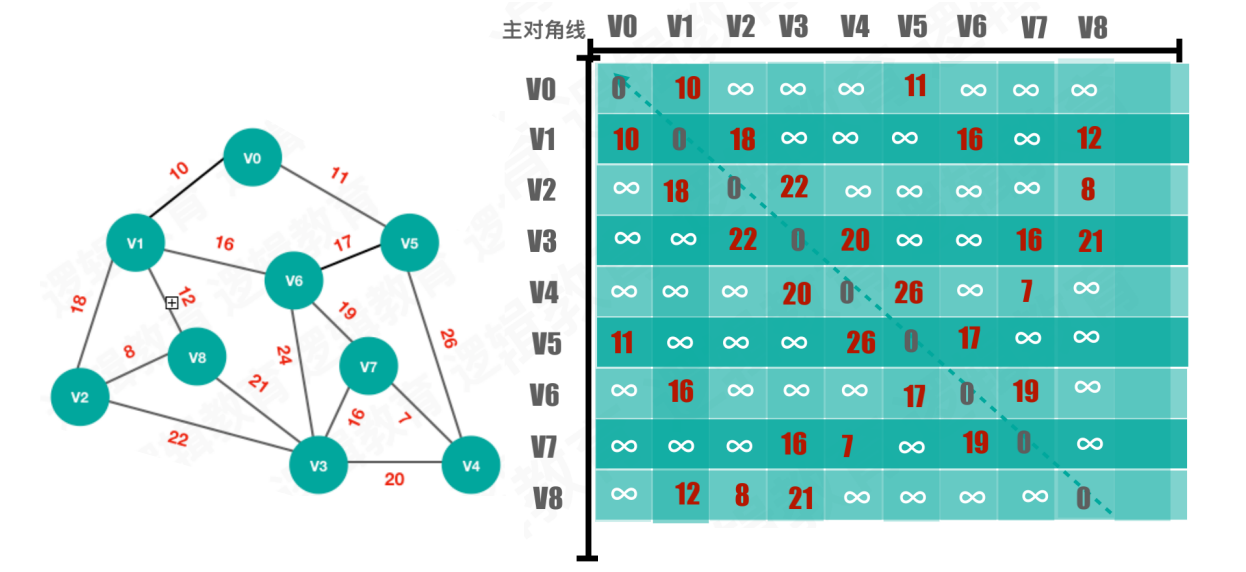

网图的邻接矩阵：

将邻接矩阵转化成边表数组：

• begin、end存储有关联的两个顶点，weight存储两点之间的权值

• begin存储索引值更小的顶点

• 边表中的数据，按照权值从小到大排序

【初始准备】按照顶点总数，初始化parent 数组

parent = [0, 0, 0, 0, 0, 0, 0, 0, 0]

• 数组parent，默认使用0填充

【第一次执行】按照edges[0]，连接V4和V7

• begin = 4，end = 7，weight = 7

• 将begin和end作为索引值，查找parent数组中的元素

  • n = begin，当parent[n] == 0，则返回n

    • 如果parent[n] != 0，将parent[n]的值赋值给n

    • 将n继续作为索引值，直到查找parent[n] == 0，则返回n

  • m = end，如果parent[m] == 0，则返回m

    • 如果parent[m] != 0，规则和n一致。遍历查找parent[m] == 0为止，返回m

  • 若n != m，则parent[n] = m，表示可以将它们加⼊最⼩⽣成树

  • 若n == m，则放弃这两个顶点，因为它们的连接会造成闭环

• n = begin = 4，parent[4] == 0，则n = 4

• m = end = 7，parent[7] == 0，则m = 7

由于n != m，则parent[4] = 7

parent = [0, 0, 0, 0, 7, 0, 0, 0, 0]

【第二次执行】按照edges[1]，连接V2和V8

• begin = 2，end = 8，weight = 8

• n = begin = 2，parent[2] == 0，则n = 2

• m = end = 8，parent[8] == 0，则m = 8

由于n != m，则parent[2] = 8

parent = [0, 0, 8, 0, 7, 0, 0, 0, 0]

【第三次执行】按照edges[2]，连接V0和V1

• begin = 0，end = 1，weight = 10

• n = begin = 0，parent[0] == 0，则n = 0

• m = end = 1，parent[1] == 0，则m = 1

由于n != m，则parent[0] = 1

parent = [1, 0, 8, 0, 7, 0, 0, 0, 0]

【第四次执行】按照edges[3]，连接V0和V5

• begin = 0，end = 5，weight = 11

• n = begin = 0，parent[0] == 1，则继续查找

  • 将结果1作为索引值：parent[1] == 0，则n = 1

• m = end = 5，parent[5] == 0，则m = 5

由于n != m，则parent[1] = 5

parent = [1, 5, 8, 0, 7, 0, 0, 0, 0]

【第五次执行】按照edges[4]，连接V1和V8

• begin = 1，end = 8，weight = 12

• n = begin = 1，parent[1] == 5，则继续查找

  • 将结果5作为索引值：parent[5] == 0，则n = 5

• m = end = 8，parent[8] == 0，则m = 8

由于n != m，则parent[5] = 8

parent = [1, 5, 8, 0, 7, 8, 0, 0, 0]

【第六次执行】按照edges[5]，连接V3和V7

• begin = 3，end = 7，weight = 16

• n = begin = 3，parent[3] == 0，则n = 3

• m = end = 7，parent[7] == 0，则m = 7

由于n != m，则parent[3] = 7

parent = [1, 5, 8, 7, 7, 8, 0, 0, 0]

【第七次执行】按照edges[6]，连接V1和V6

• begin = 1，end = 6，weight = 16

• n = begin = 1，parent[1] == 5，则继续查找

  • 将结果5作为索引值：parent[5] == 8，则继续查找

  • 将结果8作为索引值：parent[8] == 0，则n = 8

• m = end = 6，parent[6] == 0，则m = 6

由于n != m，则parent[7] = 6

parent = [1, 5, 8, 7, 7, 8, 0, 0, 6]

【环路情况】按照edges[7]，连接V5和V6。或者按照edges[8]，连接V1和V2，就会造成环路

【第八次执行】按照edges[7]，连接V5和V6

• begin = 5，end = 6，weight = 17

• n = begin = 5，parent[5] == 8，则继续查找

  • 将结果8作为索引值：parent[8] == 6，则继续查找

  • 将结果6作为索引值：parent[6] == 0，则n = 6

• m = end = 6，parent[6] == 0，则m = 6

由于n == m == 6，不能将它们加⼊最⼩⽣成树

【第九次执行】按照edges[8]，连接V1和V2

• begin = 1，end = 2，weight = 18

• n = begin = 1，parent[1] == 5，则继续查找

  • 将结果5作为索引值：parent[5] == 8，则继续查找

  • 将结果8作为索引值：parent[8] == 6，则继续查找

  • 将结果6作为索引值：parent[6] == 0，则n = 6

• m = end = 2，parent[2] == 8，则继续查找

  • 将结果8作为索引值：parent[8] == 6，则继续查找

  • 将结果6作为索引值：parent[6] == 0，则m = 6

由于n == m == 6，不能将它们加⼊最⼩⽣成树

【第十次执行】按照edges[9]，连接V6和V7

• begin = 6，end = 7，weight = 19

• n = begin = 6，parent[6] == 0，则n = 6

• m = end = 7，parent[7] == 0，则m = 7

由于n != m，则parent[6] = 7

parent = [1, 5, 8, 7, 7, 8, 7, 0, 6]

【第十一次执行】按照edges[10]，连接V3和V4

• begin = 3，end = 4，weight = 20

• n = begin = 3，parent[3] == 7，则继续查找

  • 将结果7作为索引值：parent[7] == 0，则n = 7

• m = end = 4，parent[4] == 7，则继续查找

  • 将结果7作为索引值：parent[7] == 0，则m = 7

由于n == m == 7，不能将它们加⼊最⼩⽣成树

【第十二次执行】按照edges[11]，连接V3和V8

• begin = 3，end = 8，weight = 21

• n = begin = 3，parent[3] == 7，则继续查找

  • 将结果7作为索引值：parent[7] == 0，则n = 7

• m = end = 8，parent[8] == 6，则继续查找

  • 将结果6作为索引值：parent[6] == 7，则继续查找

  • 将结果7作为索引值：parent[7] == 0，则m = 7

由于n == m == 7，不能将它们加⼊最⼩⽣成树

【第十三次执行】按照edges[12]，连接V2和V3

• begin = 2，end = 3，weight = 22

• n = begin = 2，parent[2] == 8，则继续查找

  • 将结果8作为索引值：parent[8] == 6，则继续查找

  • 将结果6作为索引值：parent[6] == 7，则继续查找

  • 将结果7作为索引值：parent[7] == 0，则n = 7

• m = end = 3，parent[3] == 7，则继续查找

  • 将结果7作为索引值：parent[7] == 0，则m = 7

由于n == m == 7，不能将它们加⼊最⼩⽣成树

【第十四次执行】按照edges[13]，连接V3和V6

• begin = 3，end = 6，weight = 24

• n = begin = 3，parent[3] == 7，则继续查找

  • 将结果7作为索引值：parent[7] == 0，则n = 7

• m = end = 6，parent[6] == 7，则继续查找

  • 将结果7作为索引值：parent[7] == 0，则m = 7

由于n == m == 7，不能将它们加⼊最⼩⽣成树

【第十五次执行】按照edges[14]，连接V4和V5

• begin = 4，end = 5，weight = 26

• n = begin = 4，parent[4] == 7，则继续查找

  • 将结果7作为索引值：parent[7] == 0，则n = 7

• m = end = 5，parent[5] == 8，则继续查找

  • 将结果8作为索引值：parent[8] == 6，则继续查找

  • 将结果6作为索引值：parent[6] == 7，则继续查找

  • 将结果7作为索引值：parent[7] == 0，则m = 7

由于n == m == 7，不能将它们加⼊最⼩⽣成树

3.3 代码实现

延用“邻接矩阵存储”的案例代码，修改MGraphLinear类中代码

将邻接矩阵转为边表，增加排序方法

class MGraphLinear {

    fileprivate class Edge {

        var begin : Int;
        var end : Int;
        var weight : Int;

        init(begin : Int, end : Int, weight : Int){
            self.begin = begin;
            self.end = end;
            self.weight = weight;
        }
    }

    fileprivate var edges : [Edge]?;
    fileprivate var parent : [Int]?;

    fileprivate func createEdges() {

        self.edges = [Edge]();

        for i in 0 ..< self.graph.numNodes {

            for j in i + 1 ..< self.graph.numNodes {

                let w = self.graph.arc![i][j];

                if(w == Int.max){
                    continue;
                }

                let edge = Edge.init(begin: i, end: j, weight: w);
                self.edges?.append(edge);
            }
        }
    }

    fileprivate func sortEdges() {

        for i in 0 ..< self.edges!.count - 1 {

            let edge1 = self.edges![i];

            for j in i + 1 ..< self.edges!.count {

                let edge2 = self.edges![j];

                if(edge1.weight > edge2.weight){

                    let begin = edge1.begin;
                    let end = edge1.end;
                    let weight = edge1.weight;

                    edge1.begin = edge2.begin;
                    edge1.end = edge2.end;
                    edge1.weight = edge2.weight;

                    edge2.begin = begin;
                    edge2.end = end;
                    edge2.weight = weight;
                }
            }
        }
    }
}

增加边表的打印方法：

class MGraphLinear {

    func traverseEdges() -> String {

        var str : String = "";

        for i in 0 ..< self.edges!.count {
            let edge = self.edges![i];
            str += "edges[\(i)] -> begin：\(edge.begin)，end：\(edge.end)，weight：\(edge.weight)\n";
        }

        return str;
    }
}

实现Kruskal算法：

class MGraphLinear {

    func miniSpanTree_kruskal() -> String {

        var str = "";
        var sum_text = "";
        var sum_num = 0;

        // 1、将邻接矩阵转为边表
        createEdges();
        // 按照权值进行升序
        sortEdges();
        // 打印边表信息
        print(traverseEdges());

        // 2、按顶点数，初始化parent数组，默认填充0
        self.parent = [Int].init(repeating: 0, count: self.graph.numNodes);

        // 记录加入最小生成树的顶点数所连接的边数
        var count = 0;

        // 3、遍历边表
        for edge in self.edges! {

            // 满足n - 1条边，证明已经加满，退出循环
            if(count == self.parent!.count - 1){
                break;
            }

            // 根据begin和end，寻找n和m
            let n = find(index: edge.begin);
            let m = find(index: edge.end);

            // n和m相等，表示会产生闭环，相关顶点不能加入最小生成树
            if(n == m){
                continue;
            }

            // 不相等，表示当前为有效路径，将m存储到parent[n]中标记
            self.parent![n] = m;
            // 加入最小生成树的顶点数+1
            count += 1;

            // 记录最小生成树路径，累加权值的总和
            str += "\(self.graph.vexs![edge.begin]) -> \(self.graph.vexs![edge.end]) = \(edge.weight)\n";
            sum_text += "\(edge.weight) + ";
            sum_num += edge.weight;
        }

        sum_text = "\(sum_text.prefix(sum_text.count - 2)) = \(sum_num)";
        print("Sum：\(sum_text)\n");

        return str;
    }

    fileprivate func find(index : Int) -> Int {

        var n = index;

        while(self.parent![n] != 0){
            n = self.parent![n];
        }

        return n;
    }
}

打印Kruskal算法的结果：

let nodes = ["V0", "V1", "V2", "V3", "V4", "V5", "V6", "V7", "V8"];
let edges = [[0, 1 ,10], [0, 5, 11],
             [1, 2, 18], [1, 6, 16], [1, 8, 12],
             [2, 3, 22], [2, 8, 8],
             [3, 4, 20], [3, 6, 24], [3, 7, 16], [3, 8, 21],
             [4, 5, 26], [4, 7, 7],
             [5, 6, 17],
             [6, 7, 19]];
let isUndirected = true;
let isNet = true;

let graphLinear = MGraphLinear();
graphLinear.create(nodes: nodes, edges: edges, isUndirected: isUndirected, isNet: isNet);
print("\(graphLinear.miniSpanTree_kruskal())");

-------------------------
//输出以下内容：
edges[0] -> begin：4，end：7，weight：7
edges[1] -> begin：2，end：8，weight：8
edges[2] -> begin：0，end：1，weight：10
edges[3] -> begin：0，end：5，weight：11
edges[4] -> begin：1，end：8，weight：12
edges[5] -> begin：3，end：7，weight：16
edges[6] -> begin：1，end：6，weight：16
edges[7] -> begin：5，end：6，weight：17
edges[8] -> begin：1，end：2，weight：18
edges[9] -> begin：6，end：7，weight：19
edges[10] -> begin：3，end：4，weight：20
edges[11] -> begin：3，end：8，weight：21
edges[12] -> begin：2，end：3，weight：22
edges[13] -> begin：3，end：6，weight：24
edges[14] -> begin：4，end：5，weight：26

Sum：7 + 8 + 10 + 11 + 12 + 16 + 16 + 19  = 99

V4 -> V7 = 7
V2 -> V8 = 8
V0 -> V1 = 10
V0 -> V5 = 11
V1 -> V8 = 12
V3 -> V7 = 16
V1 -> V6 = 16
V6 -> V7 = 19

总结

连通图的⽣成树：

• 定义：所谓⼀个连通图的⽣成树，它不是树，而是⼀个极⼩的连通⼦图。它含有图中全部的N个顶点，但只⾜以构成⼀颗树的N - 1条边

• 满⾜以下三个条件则为连通图的⽣成树：

  • 图是连通图

  • 图中包含N个顶点

  • 图中边的数量等于N - 1条边

最小生成树：

• 定义：把构成连通⽹的最⼩代价的⽣成树称为最⼩⽣成树

普⾥姆（Prim）算法：

• 特点：从任意一个顶点开始，每次选择一个与当前顶点集最近的一个顶点，并将两顶点之间的边加入到树中。Prim算法在找当前最近顶点时使用到了贪心算法

  • 贪心算法：在对问题求解时，总是做出在当前看来是最好的选择。也就是说，不从整体最优上加以考虑，算法得到的是在某种意义上的局部最优解

• 思路：

  • 定义两个一维数组，adjvex⽤来保存相关顶点下标，lowcost保存顶点之间的权值

  • 初始化两个数组，从v0开始寻找最⼩⽣成树。默认v0是最⼩⽣成树上第⼀个顶点

  • 循环lowcost数组，根据权值找到顶点k

  • 更新lowcost数组

  • 循环所有顶点，找到与顶点k有关系的顶点，并更新lowcost数组与adjvex数组。符合以下条件则更新：

    • 与顶点k之间有连接

    • 当前结点j没有加⼊过最⼩⽣成树

    • 顶点k与当前顶点j之间的权值，⼩于顶点j与其他顶点k之前的权值，则更新。简单说：就是要⽐较之前存储的值要⼩，则更新

克鲁斯卡尔（Kruskal）算法：

• 特点：利用有限的连接信息，推断顶点之间是否会产生闭环

• 思路：

  • 将邻接矩阵转化成边表数组

  • 对边表数组根据权值按照从⼩到⼤的顺序排序

  • 遍历所有的边，通过parent数组找到边的连接信息，避免闭环问题

  • 如果不存在闭环问题，则加⼊到最⼩⽣成树中，并且修改parent数组
