1. 概述
在⼀个表示⼯程的带权有向图中,⽤顶点表示事件,⽤有向边表示活动,⽤边上的权值表示活动的持续时间,这种有向图的边表表示活动的⽹,我们称之为AOE
⽹(Activity On Edge Network
)
和
AOV
网的区别在于权值,AOV
网的边上没有权值,它在执行任务时只考虑先后顺序符合
AOE
网的前提条件是,必须也要符合AOV
网。在有权值的同时,任务之间也要有先后顺序
1.1 名词解释
由于⼀个⼯程,总有⼀个开始和⼀个结束,所以正常情况下,
AOE
⽹只有⼀个源点和⼀个汇点没有⼊边的顶点称为始点或源点,即:入度为
0
没有出边的顶点称为终点或汇点,即:出度为
0
路径上各个活动所持续的时间之和称为路径⻓度
从源点到汇点具有最⼤的路径叫关键路径
在关键路径上的活动叫关键活动
例如:
顶点
V0
入度为0
,即:V0
为源点顶点
V9
出度为0
,即:V9
为汇点
1.2 关键路径
假设:造⼀辆汽⻋,我们需要先造各种各样的零件、部件,最终才能完成汽⻋的组装

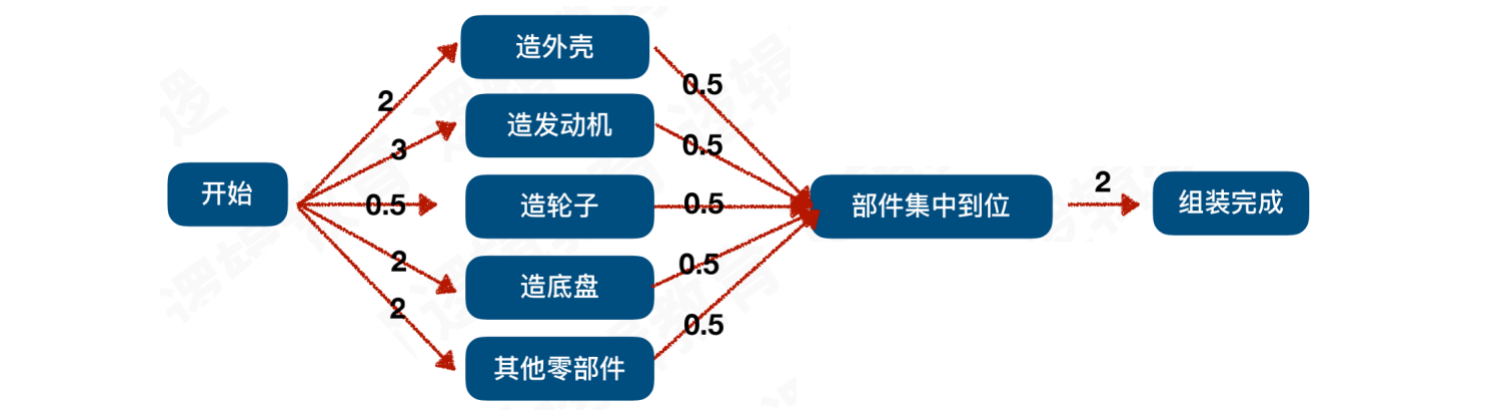

如图:这些零部件基本都是在流⽔线同时⽣产的。假如造⼀个轮⼦,需要0.5天
的时间,造⼀个发动机需要3天
时间,造⼀个⻋底盘需要2天
时间,其他零部件需要2天
时间,全部零部件集中到⼀处需要0.5天
,组装成汽⻋需要2天
时间,请问⼀个汽⻋⼚造⼀台汽⻋,最短需要多⻓时间?
合理的做法:我们应该并行生产所需的零部件,在造发动机的3天
时间中,可以生产6个
轮⼦,并且同时生产底盘和其他零部件。当生成结束后,花费0.5天
将零部件集中,再花费2天
组装成汽⻋,最短需要5.5天
使用AOE
⽹图显示:
- 此图的关键路径,找到能够覆盖所有活动的最大路径。即:造发动机 → 部件集中 →组装
求解关键路径的目的:如果我们要对工厂制造汽车的工期进行优化,我们需要优化造发动机的时间,只有将耗时最长的任务优化,才能提升整体工期
1.3 核⼼参数
事件最早发⽣的时间
etv
(earliest time of vertex
):即顶点Vk
的最早发⽣时间事件最晚发⽣时间
ltv
(latest time of vertex
):即顶点Vk
的最晚发⽣时间,也就是每个顶点对应的事件最晚需要开始的时间,超出此时间将会延误整个⼯期活动的最早开⼯时间
ete
(earliest time of edge
):即弧Ak
的最早发⽣时间活动的最晚开⼯时间
lte
(latest time of edge
):即弧Ak
的最晚发⽣时间,也就是不推迟⼯期的最晚开⼯时间
2. 求解etv
事件最早发⽣的时间etv
(earliest time of vertex
):即顶点Vk
的最早发⽣时间
2.1 算法解析

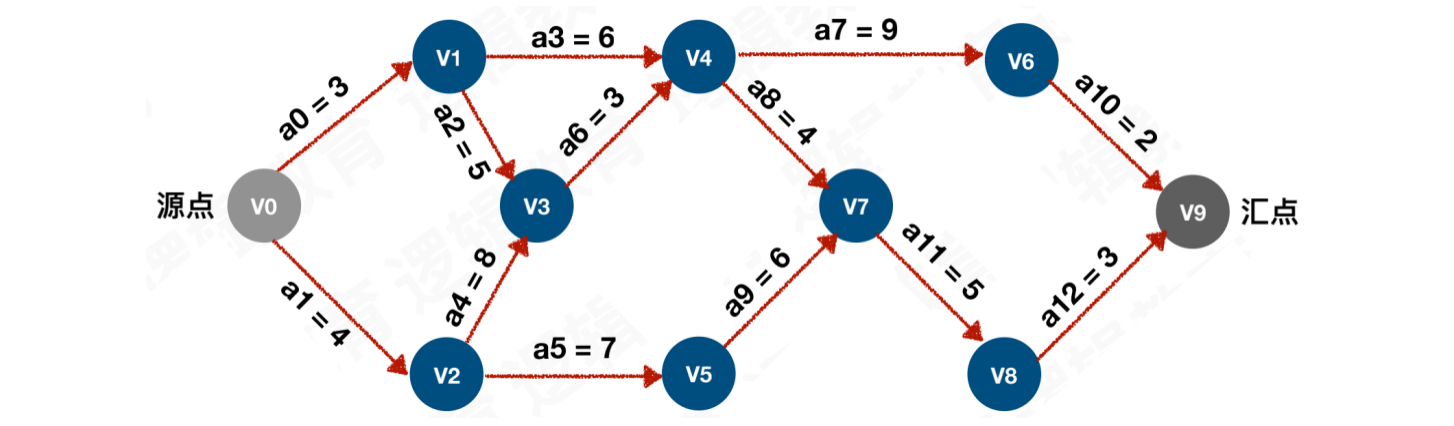

以此图为例:
- 求解事件的最早发⽣时间
etv
的过程,就是从头到尾去找拓扑序列的过程。所以在求解关键路径之前,我们需要调⽤⼀次拓扑排序的序列,同时计算etv
和拓扑序列列表

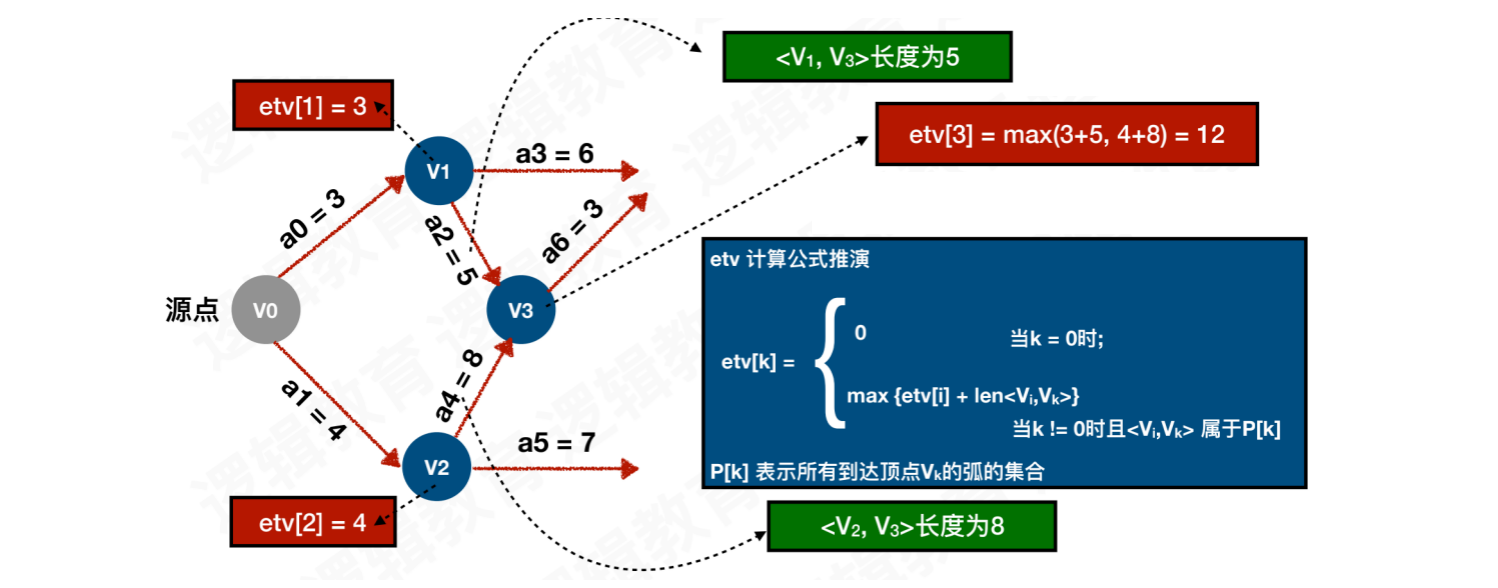

求解顶点V3
的最早发生时间:
V3
⼊边的顶点分别为V1
和V2
,其中V1 → V3 = 5
,V2 → V3 = 8
。求解V3
的耗时,还需要加上V1
和V2
的事件的耗时V0 → V1 → V3 = 3 + 5 = 8
V0 → V2 → V3 = 4 + 8 = 12
找到事件的耗时,例如要完成
V3
,需要V1
、V2
两个条件同时达成。那么V1
需要8⼩时
,而V2
需要12⼩时
,此时完成V3
必须等待12⼩时
。所以寻找事件的耗时,需要选择耗时更⻓的为最早发⽣时间
公式推演:
当
k == 0
时,顶点Vk
的入度为0
,故此Vk
的etv
也为0
当
入度 > 0
时,需要使用入边的顶点Vi
所需的etv
值,加上Vi → Vk
的权值。如果有多条到达Vk
的弧,选择最大的etv
结果
2.2 代码实现
创建AoeGraphLinked
类,定义数据结构:
class AoeGraphLinked {
fileprivate class Node {
var adj_vex_index : Int?;
var weight : Int?;
var data : String?;
var next : Node?;
}
fileprivate class VNode {
var inDegree : Int;
var data : String?;
var firstEdge : Node?;
init(){
self.inDegree = 0;
}
}
fileprivate class Graph {
var adjList : [VNode]?;
var arc_num : Int;
var node_num : Int;
init(){
self.arc_num = 0;
self.node_num = 0;
}
}
fileprivate var graph : Graph;
init(){
self.graph = Graph();
}
}
实现创建和打印方法:
class AoeGraphLinked {
func create(nodes : [String], arcs : [[Int]]) {
self.graph.arc_num = arcs.count;
self.graph.node_num = nodes.count;
self.graph.adjList = [VNode]();
for data in nodes {
let vNode = VNode();
vNode.data = data;
self.graph.adjList?.append(vNode);
}
for arc in arcs {
let i = arc[0];
let j = arc[1];
let w = arc[2];
let node = Node();
node.adj_vex_index = j;
node.weight = w;
node.data = self.graph.adjList![j].data;
self.graph.adjList![j].inDegree += 1;
let vNode = self.graph.adjList![i];
node.next = vNode.firstEdge;
vNode.firstEdge = node;
}
}
func traverse() -> String {
var str : String = "";
for vNode in self.graph.adjList! {
var node = vNode.firstEdge;
str += "入度:\(vNode.inDegree),\(vNode.data!)"
while(node != nil){
str += " -> \(node!.data!)【权值:\(node!.weight!)】";
node = node?.next;
}
str += "\n";
}
return str;
}
}
Aoe
网图是在Aov
网图的基础上增加权值,所以在拓扑排序的同时时,可以进行etv
的求解:
class AoeGraphLinked {
// 存储入度为0的顶点
fileprivate var stack : LinearStack<Int>?;
// 存储拓扑排序的结果
fileprivate var topResult_stack : LinearStack<Int>?;
// 存储etv的结果
fileprivate var etv : [Int]?;
// 完成拓扑排序,同时求解etv
func topologicalSort() -> String {
var str : String = "";
self.stack = LinearStack<Int>.init(capacity: self.graph.adjList!.count);
self.topResult_stack = LinearStack<Int>.init(capacity: self.graph.adjList!.count);
self.etv = [Int].init(repeating: 0, count: self.graph.adjList!.count);
// 1、将入度为0的顶点对应的索引值入栈
for i in 0 ..< self.graph.adjList!.count {
let vNode = self.graph.adjList![i];
if(vNode.inDegree > 0){
continue;
}
self.stack!.push(element: i);
}
var count = 0;
// 2、遍历stack
while(!self.stack!.isEmpty()) {
// 将数据依次出栈,并且count++
let i = self.stack!.pop()!;
count += 1;
// 通过索引在顶点表中获取顶点
let vNode = self.graph.adjList![i];
str += "\(vNode.data!) -> ";
// 存储拓扑排序的结果
self.topResult_stack?.push(element: i);
// 获取顶点指向边表中的头结点
var node = vNode.firstEdge;
// 遍历边表中的顶点
while(node != nil){
let k = node!.adj_vex_index!;
// 将顶点的入度-1
let vNode = self.graph.adjList![k];
vNode.inDegree -= 1;
// 如果-1后顶点的入度为0,将其索引值入栈
if(vNode.inDegree == 0){
self.stack!.push(element: k);
}
// 3、求解etv,存储etv的结果
if(self.etv![i] + node!.weight! > self.etv![k]){
self.etv![k] = self.etv![i] + node!.weight!;
}
node = node?.next;
}
}
// 4、判断输出的顶点是否为正确的拓扑排序
if(count < self.graph.node_num){
self.topResult_stack?.clear();
str = "执行失败,图结构非AOV网图";
}
return str;
}
}
3. 求解ltv
事件最晚发⽣时间ltv
(latest time of vertex
):即顶点Vk
的最晚发⽣时间,也就是每个顶点对应的事件最晚需要开始的时间,超出此时间将会延误整个⼯期
3.1 算法解析
【初始化】定义ltv
数组,用于存储事件最晚发⽣时间。默认使用etv
中最后事件的时间填充ltv
数组,然后按照拓扑排序的结果遍历顶点,并依次计算各顶点对应的ltv
值
【第一次执行】遍历stack2
栈,栈顶gettop = 9
出栈
由于V9
没有弧表,则没有相关的ltv
更新
ltv = [27, 27, 27, 27, 27, 27, 27, 27, 27, 27]
【第二次执行】遍历stack2
栈,栈顶gettop = 8
出栈
V8
连接V9
,权重为3
,更新ltv[8] = ltv[9] - node.weight = 27 - 3 = 24
ltv = [27, 27, 27, 27, 27, 27, 27, 27, 24, 27]
【第三次执行】遍历stack2
栈,栈顶gettop = 7
出栈
V7
连接V8
,权重为5
,更新ltv[7] = ltv[8] - node.weight = 24 - 5 = 19
ltv = [27, 27, 27, 27, 27, 27, 27, 19, 24, 27]
【第四次执行】遍历stack2
栈,栈顶gettop = 5
出栈
V5
连接V7
,权重为6
,更新ltv[5] = ltv[7] - node.weight = 19 - 6 = 13
ltv = [27, 27, 27, 27, 27, 13, 27, 19, 24, 27]
【第五次执行】遍历stack2
栈,栈顶gettop = 6
出栈
V6
连接V9
,权重为2
,更新ltv[6] = ltv[9] - node.weight = 27 - 2 = 25
ltv = [27, 27, 27, 27, 27, 13, 25, 19, 24, 27]
【第六次执行】遍历stack2
栈,栈顶gettop = 4
出栈
V4
分别连接V6
和V7
,权重为9
和4
。分别计算出V4 → V6
与V4 → V7
的值,选择其中最小的ltv
V4 → V6 = ltv[6] - node.weight = 25 - 9 = 16
V4 → V7 = ltv[7] - node.weight = 19 - 4 = 15
更新ltv[4] = min(19 - 4, 25 - 9) = 15
ltv = [27, 27, 27, 27, 15, 13, 25, 19, 24, 27]
【第七次执行】遍历stack2
栈,栈顶gettop = 3
出栈
V3
连接V4
,权重为3
,更新ltv[3] = ltv[4] - node.weight = 15 - 3 = 12
ltv = [27, 27, 27, 12, 15, 13, 25, 19, 24, 27]
【第八次执行】遍历stack2
栈,栈顶gettop = 2
出栈
V2
分别连接V3
和V5
,权重为8
和7
。分别计算出V2 → V3
与V2 → V5
的值,选择其中最小的ltv
V2 → V3 = ltv[3] - node.weight = 12 - 8 = 4
V2 → V5 = ltv[5] - node.weight = 13 - 7 = 4
更新ltv[2] = min(12 - 8, 13 - 7) = 4
ltv = [27, 27, 4, 12, 15, 13, 25, 19, 24, 27]
【第九次执行】遍历stack2
栈,栈顶gettop = 1
出栈
V1
分别连接V3
和V4
,权重为5
和6
。分别计算出V1 → V3
与V1 → V4
的值,选择其中最小的ltv
V1 → V3 = ltv[3] - node.weight = 12 - 5 = 7
V1 → V4 = ltv[4] - node.weight = 15 - 6 = 9
更新ltv[1] = min(12 - 5, 15 - 6) = 7
ltv = [27, 7, 4, 12, 15, 13, 25, 19, 24, 27]
【第十次执行】遍历stack2
栈,栈顶gettop = 0
出栈
V0
分别连接V1
和V2
,权重为3
和4
。分别计算出V0 → V1
与V0 → V2
的值,选择其中最小的ltv
V0 → V1 = ltv[1] - node.weight = 7 - 3 = 4
V0 → V2 = ltv[1] - node.weight = 4 - 4 = 0
更新ltv[0] = min(7 - 3, 4 - 4) = 0
ltv = [0, 7, 4, 12, 15, 13, 25, 19, 24, 27]

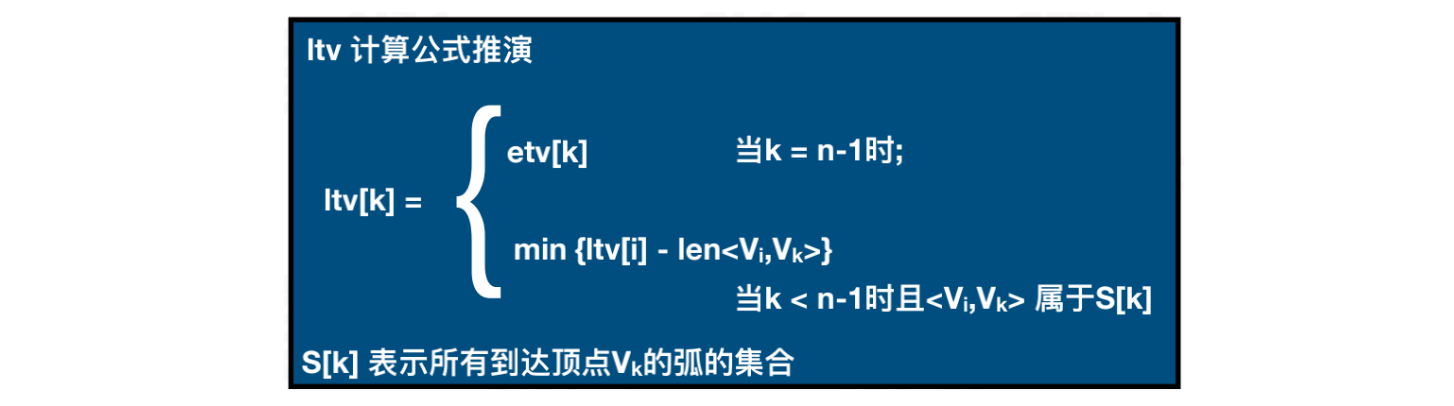

公式推演:
当
k == n - 1
时,顶点Vk
的出度为0
,故此Vk
的ltv
等于etv[k]
当
出度 > 0
时,使用出边的顶点Vi
所需的ltv
值,减去Vi → Vk
的权值。如果有多条到达Vk
的弧,选择最小的ltv
结果
3.2 代码实现
实现求解事件最晚开始时间的方法:
class AoeGraphLinked {
// 存储ltv的结果
fileprivate var ltv : [Int]?;
// 求解ltv
fileprivate func solveLtv(){
// 默认使用etv中最后事件的时间填充
self.ltv = [Int].init(repeating: etv!.last!, count: self.graph.node_num);
// 按照拓扑排序的结果遍历顶点
while(!self.topResult_stack!.isEmpty()){
let k = self.topResult_stack!.pop()!;
// 当k == n - 1时,Vk的ltv等于etv[k]
if(k == self.graph.node_num - 1){
continue;
}
// 获得顶点
let vNode = self.graph.adjList![k];
// 获得边表中头结点
var node = vNode.firstEdge;
// 遍历边表
while(node != nil){
let i = node!.adj_vex_index!;
let i_ltv = self.ltv![i];
// 使用出边的顶点Vi所需的ltv值,减去Vi → Vk的权值
let tmp_ltv = i_ltv - node!.weight!;
// 如果有多条到达Vk的弧,选择最小的ltv结果
if(tmp_ltv < self.ltv![k]){
self.ltv![k] = tmp_ltv;
}
node = node?.next;
}
}
}
}
4. 求解关键路径
拓扑序列:指的是事件在执⾏的顺序
关键活动:指的是从开始到结束具有最⼤⻓度的路径叫关键路径,⽽关键路径上的的活动叫做关键活动
示例中,
V2
是关键活动,因为V2
的所需时间大于V1
,所以当V2
完成时,V1
已经完成V3
、V4也是关键活动,因为V2 → V3 → V4 → V7
所需时间大于V2 → V5 → V7
,所以当V3
、V4
完成时,V5
已经完成。同样
V4 → V7 → V8 → V9
和V4 → V6 → V9
所需时间相同,当V7
、V8
完成时,V6
也能同时完成
如图:
ete
表示活动Vk → Vj
的最早开⼯时间,是针对这条弧来说的。⽽这条弧的弧尾顶点Vk
的事件发⽣了,它才可以发⽣。因此ete = etv[k]
lte
表示活动Vk → Vj
的最晚开⼯时间,但此活动再晚也不能等Vj
事件发⽣才开始,⽽是必须在Vj
事件之前发⽣。所以lte = ltv[j] - len<Vk, Vj>
例如,我们需要
2⼩时
完成作业,并且必须在23点
睡觉。所以我们不能在23点
才开始做作业,⽽是必须提前2⼩时
在21点
开始,才能按计划在23点
睡觉所以, 如果判断
ete
与lte
是否相等,相等就意味着活动之间没有任何空闲时间,则它是关键活动,否则不是
4.1 算法解析
当我们计算出所有顶点的etv
和ltv
后,开始所有顶点的遍历
【第一次执行】当k == 0
时,ete = etv[0] = 0
。顶点V0
连接V1
和V2
,分别计算它们的lte
值:
V0 → V1
权值为3
,ltv[1] = 7
,lte = 7 - 3 = 4
,由于0 != 4
,所以V0 → V1
不是关键路径V0 → V2
权值为4
,ltv[2] = 4
,lte = 4 - 4 = 0
,由于0 == 0
,所以V0 → V2
是关键路径
【第二次执行】当k == 1
时,ete = etv[1] = 3
。顶点V1
连接V3
和V4
,分别计算它们的ltv
:
V1 → V3
权值为5
,ltv[3] = 12
,lte = 12 - 5 = 7
,由于3 != 7
,所以V1 → V3
不是关键路径V1 → V4
权值为6
,ltv[4] = 15
,lte = 15 - 6 = 9
,由于3 != 9
,所以V1 → V4
不是关键路径
【第三次执行】当k == 2
时,ete = etv[2] = 4
。顶点V2
连接V3
和V5
,分别计算它们的ltv
:
V2 → V3
权值为8
,ltv[3] = 12
,lte = 12 - 8 = 4
,由于4 == 4
,所以V2 → V3
是关键路径V2 → V5
权值为7
,ltv[5] = 15
,lte = 15 - 7 = 8
,由于8 != 4
,所以V2 → V5
不是关键路径
【第四次执行】当k == 3
时,ete = etv[3] = 12
。顶点V3
连接V4
,分别计算它们的ltv
:
V3 → V4
权值为3
,ltv[4] = 15
,lte = 15 - 3 = 12
,由于12 == 12
,所以V3 → V4
是关键路径
【第五次执行】当k == 4
时,ete = etv[4] = 15
。顶点V4
连接V6
和V7
,分别计算它们的ltv
:
V4 → V6
权值为9
,ltv[6] = 25
,lte = 25 - 9 = 16
,由于16 != 15
,所以V4 → V6
不是关键路径V4 → V7
权值为4
,ltv[7] = 19
,lte = 19 - 4 = 15
,由于15 == 15
,所以V4 → V7
是关键路径
【第六次执行】当k == 5
时,ete = etv[5] = 11
。顶点V5
连接V7
,分别计算它们的ltv
:
V5 → V7
权值为6
,ltv[7] = 19
,lte = 19 - 6 = 13
,由于13 != 11
,所以V5 → V7
不是关键路径
【第七次执行】当k == 6
时,ete = etv[6] = 24
。顶点V6
连接V9
,分别计算它们的ltv
:
V6 → V9
权值为2
,ltv[9] = 27
,lte = 27 - 2 = 25
,由于25 != 24
,所以V6 → V9
不是关键路径
【第八次执行】当k == 7
时,ete = etv[7] = 19
。顶点V7
连接V8
,分别计算它们的ltv
:
V7 → V8
权值为5
,ltv[8] = 24
,lte = 24 - 5 = 19
,由于19 == 19
,所以V7 → V8
是关键路径
【第九次执行】当k == 8
时,ete = etv[8] = 24
。顶点V8
连接V9
,分别计算它们的ltv
:
V8 → V9
权值为3
,ltv[9] = 27
,lte = 27 - 3 = 24
,由于24 == 24
,所以V8 → V9
是关键路径
【第十次执行】当k == 9
时,ete = etv[9] = 27
。V9
为汇点,跳过该循环
4.2 代码实现
实现求解关键路径的方法:
class AoeGraphLinked {
// 求解关键路径
func criticalPath() -> String {
var str : String = "";
// 1、完成拓扑排序,同时计算etv
print("拓扑排序:\(topologicalSort())\n");
// 2、计算ltv
solveLtv();
print("etv:\(self.etv!)");
print("ltv:\(self.ltv!)\n");
// 3、遍历所以顶点
for k in 0 ..< self.graph.node_num {
// 获取ete
let ete = self.etv![k];
// 获取顶点
let vNode = self.graph.adjList![k];
// 获取边表的头结点
var node = vNode.firstEdge;
// 遍历边表结点
while(node != nil) {
let j = node!.adj_vex_index!;
// 获取ltv
let ltv = self.ltv![j];
// 计算lte
let lte = ltv - node!.weight!;
// 相等,表示Vk → Vj是关键路径
if(ete == lte){
if(str.isEmpty){
str += "\(vNode.data!)";
}
str += " -> \(node!.data!)";
}
// 遍历下一个结点
node = node?.next;
}
}
return str;
}
}
按照示例中的AOE
网图逻辑,使用代码创建邻接表,并打印关键路径:
let nodes = ["V0", "V1", "V2", "V3", "V4", "V5", "V6", "V7", "V8", "V9"];
let arcs = [[0, 1, 3], [0, 2, 4],
[1, 3, 5], [1, 4, 6],
[2, 3, 8], [2, 5, 7],
[3, 4, 3],
[4, 6, 9], [4, 7, 4],
[5, 7, 6],
[6, 9, 2],
[7, 8, 5],
[8, 9, 3]];
let aoeGraphLinked = AoeGraphLinked();
aoeGraphLinked.create(nodes: nodes, arcs: arcs);
print(aoeGraphLinked.traverse());
print("关键路径:\(aoeGraphLinked.criticalPath())");
-------------------------
//输出以下内容:
入度:0,V0 -> V2【权值:4】 -> V1【权值:3】
入度:1,V1 -> V4【权值:6】 -> V3【权值:5】
入度:1,V2 -> V5【权值:7】 -> V3【权值:8】
入度:2,V3 -> V4【权值:3】
入度:2,V4 -> V7【权值:4】 -> V6【权值:9】
入度:1,V5 -> V7【权值:6】
入度:1,V6 -> V9【权值:2】
入度:2,V7 -> V8【权值:5】
入度:1,V8 -> V9【权值:3】
入度:2,V9
拓扑排序:V0 -> V1 -> V2 -> V3 -> V4 -> V6 -> V5 -> V7 -> V8 -> V9 ->
etv:[0, 3, 4, 12, 15, 11, 24, 19, 24, 27]
ltv:[0, 7, 4, 12, 15, 13, 25, 19, 24, 27]
关键路径:V0 -> V2 -> V3 -> V4 -> V7 -> V8 -> V9
4.3 时间复杂度
顶点表长度为n
,边表长度为e
拓扑排序的时间复杂度:O(n + e)
初始化
ltv
时间复杂度:O(n)计算
ltv
的时间复杂度:O(n + e)计算
ete
、lte
时间复杂度:O(n + e)所以最终求解关键路径的时间复杂度为:O(n + e)
总结
概述:
在⼀个表示⼯程的带权有向图中,⽤顶点表示事件,⽤有向边表示活动,⽤边上的权值表示活动的持续时间,这种有向图的边表表示活动的⽹,我们称之为AOE
⽹(Activity On Edge Network
)
和
AOV
网的区别在于权值,AOV
网的边上没有权值,它在执行任务时只考虑先后顺序符合
AOE
网的前提条件是,必须也要符合AOV
网。在有权值的同时,任务之间也要有先后顺序
名词解释:
由于⼀个⼯程,总有⼀个开始和⼀个结束,所以正常情况下,
AOE
⽹只有⼀个源点和⼀个汇点没有⼊边的顶点称为始点或源点,即:入度为
0
没有出边的顶点称为终点或汇点,即:出度为
0
路径上各个活动所持续的时间之和称为路径⻓度
从源点到汇点具有最⼤的路径叫关键路径
在关键路径上的活动叫关键活动
核⼼参数:
事件最早发⽣的时间
etv
(earliest time of vertex
):即顶点Vk
的最早发⽣时间事件最晚发⽣时间
ltv
(latest time of vertex
):即顶点Vk
的最晚发⽣时间,也就是每个顶点对应的事件最晚需要开始的时间,超出此时间将会延误整个⼯期活动的最早开⼯时间
ete
(earliest time of edge
):即弧Ak
的最早发⽣时间活动的最晚开⼯时间
lte
(latest time of edge
):即弧Ak
的最晚发⽣时间,也就是不推迟⼯期的最晚开⼯时间
求解etv
:
求解事件的最早发⽣时间
etv
的过程,就是从头到尾去找拓扑序列的过程。所以在求解关键路径之前,我们需要调⽤⼀次拓扑排序的序列,同时计算etv
和拓扑序列列表公式推演:
当
k == 0
时,顶点Vk
的入度为0
,故此Vk
的etv
也为0
当
入度 > 0
时,需要使用入边的顶点Vi
所需的etv
值,加上Vi → Vk
的权值。如果有多条到达Vk
的弧,选择最大的etv
结果
求解ltv
:
定义
ltv
数组,用于存储事件最晚发⽣时间。默认使用etv
中最后事件的时间填充ltv
数组,然后按照拓扑排序的结果遍历顶点,并依次计算各顶点对应的ltv
值公式推演:
当
k == n - 1
时,顶点Vk
的出度为0
,故此Vk
的ltv
等于etv[k]
当
出度 > 0
时,使用出边的顶点Vi
所需的ltv
值,减去Vi → Vk
的权值。如果有多条到达Vk
的弧,选择最小的ltv
结果
求解关键路径:
ete
表示活动Vk → Vj
的最早开⼯时间,是针对这条弧来说的。⽽这条弧的弧尾顶点Vk
的事件发⽣了,它才可以发⽣。因此ete = etv[k]
lte
表示活动Vk → Vj
的最晚开⼯时间,但此活动再晚也不能等Vj
事件发⽣才开始,⽽是必须在Vj
事件之前发⽣。所以lte = ltv[j] - len<Vk, Vj>
例如,我们需要
2⼩时
完成作业,并且必须在23点
睡觉。所以我们不能在23点
才开始做作业,⽽是必须提前2⼩时
在21点
开始,才能按计划在23点
睡觉所以, 如果判断
ete
与lte
是否相等,相等就意味着活动之间没有任何空闲时间,则它是关键活动,否则不是时间复杂度
拓扑排序的时间复杂度:O(n + e)
初始化
ltv
时间复杂度:O(n)计算
ltv
的时间复杂度:O(n + e)计算
ete
、lte
时间复杂度:O(n + e)所以最终求解关键路径的时间复杂度为:O(n + e)
