1. 安装 M.A.R.Kduino 扩展板

所需物件：B2/B10/B13-1/C1

a. 上螺丝，连接 M.A.R.Kduino 扩展板和车架


b. 连接电机和电池盒


2. 安装车头灯

所需物件：B3/B10/B13-1/C7

a. 移除螺柱上的贴纸


b.插入车头灯到车架指示位置


c. 用螺丝钉将车头灯固定在车架上


d. 将车头灯连接到M.A.R.Kduino 扩展板上


3. 安装摄像头云台

所需物件：C2

a. 插入摄像头云台


b. 连接舵机


4. 安装机器之眼主控板

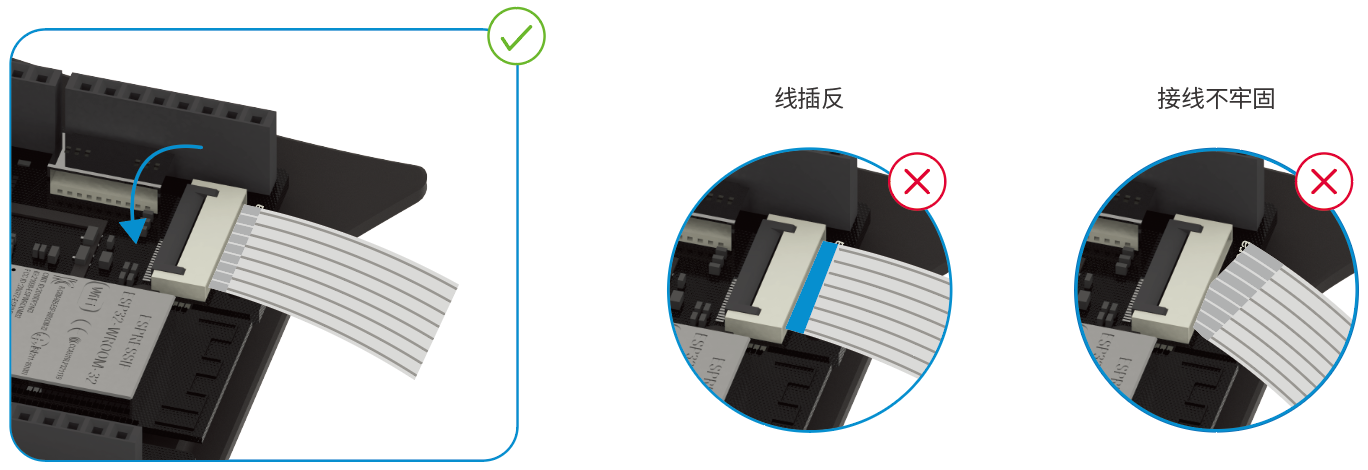

a. 先连接摄像头与机器之眼主控板

1) 翻开锁盖，插入软排线
2) 盖上锁盖

b. 小心将机器之眼主控板插入 M.A.R.Kduino 扩展板上对应的插槽


5. 安装扬声器模块

所需物件：B4/B11

a. 连接扬声器模块


b. 将扬声器背部的胶贴保护膜撕去，把扬声器粘在图示位置


c. 你可以使用平头螺丝刀来调节扬声器的音量

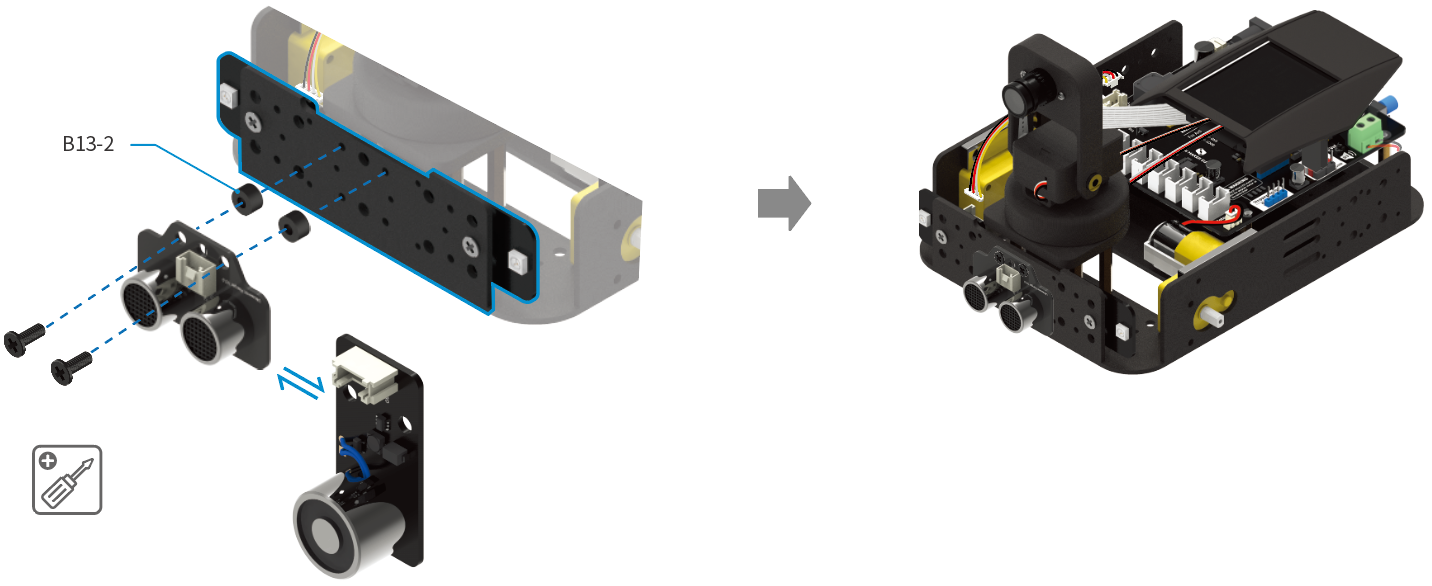

6. 安装车头传感器模块

所需物件：B5(or B6)/B10/B13-1/B13-2/C6

a. 根据项目替换车头模块


b. 可将超声波测距传感器或电磁铁模块连接至任一数字口，如 D6


7. 安装巡线传感器模块

所需物件：B7/B10/B13-1/B13-2/C7

a. 先将线接入巡线传感器


b. 使用螺丝连接巡线传感器和车架


c. 可将巡线传感器连接至任一数字口


8. 安装轮子

所需物件：B10/B13-1/C4/C5

a. 安装万向轮


b. 安装车轮

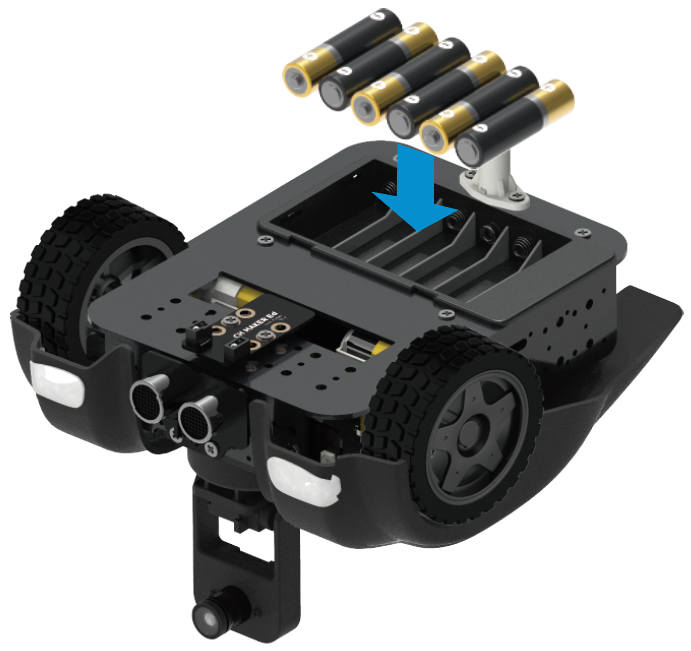

9.安装电池

所需物件：C9

a. 安装电池


b. 扣好电池仓门


10. 安装车顶盖组装完毕

所需物件：B1

a. 扣上磁吸的车顶盖


b. 完工
