8266基本介绍

原理图及引脚说明


URXD UART_RXD，接收
UTXD UART_TXD，发送
GPIO 16 外部Reset信号，低电平复位，高电平工作（默认高）
GND GND
VCC 3.3V，模块供电
GPIO 0 工作模式选择：悬空：FlashBoot，工作模式；下拉：UARTDownload，下载模式
CH_PD（EN） 高电平工作；低电平模块供电关掉
GPIO 2 （1）开机上电时必须为高电平，禁止硬件下拉；（2）内部默认已拉高

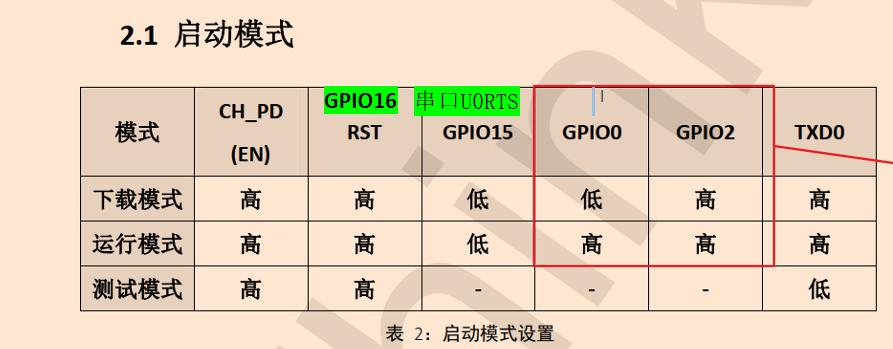

工作模式

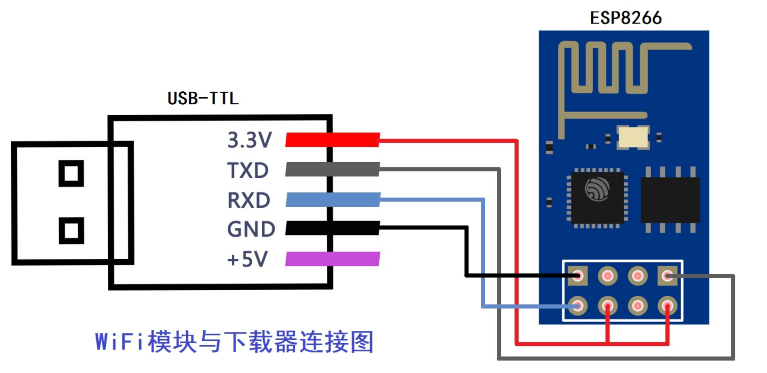

模块连线

要让模块上电正常工作只需四处接线：VCC接3.3电源正极，GND接地。CH_PD（EN）、GPIO2悬空。刚好USB-TTL下载模块上有3.3V的电源。而使用串口调试要再把模块与下载器的TXD和RXD交叉连接。这样一来WiFi模块就能与电脑连接、用串口助手进行测试了。
如需进入下载模式，在上图的基础上将GPIO0接地。

模块上电

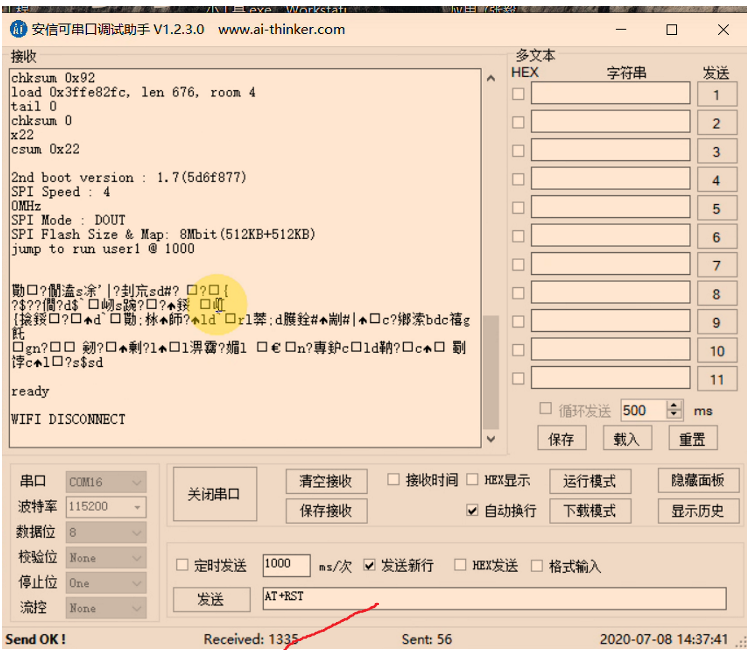

电脑安装好USB-TTL模块的驱动后，USB口插上模块，在设备管理器查看串口号后，打开串口调试工具sscom，串口号选择模块对应的，默认波特率115200，数据-停止-校验-流控：8-1-None-None，勾选“发送新行”（一定一定要记得勾选“发送新行”，否则WiFi无法识别AT指令），点击“打开串口”按钮，然后将CH_PD引脚的3.3V电源断了重接进行复位，若串口打印乱码后看到“ready”，说明模块上电初始化正常。

Wi-Fi模式

关于WiFi模式这里要说明一下，
sta模式下模块相当于客户端，像我们手机平板一样是要去连接路由器的，而AP模式下模块相当于路由器，是发射WiFi被别人连的。ESP8266支持两种模式并存（模块出厂默认的是AP模式）。

AT指令

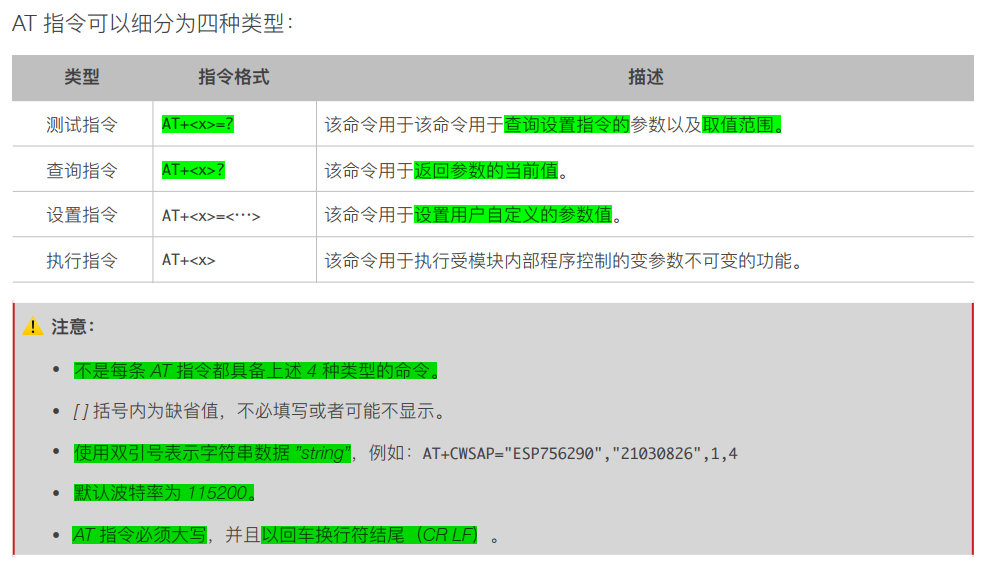

AT指令类型

所谓AT指令实质上就是一些起控制作用的特殊字符串。模块可以通过AT指令控制使用和用源代码API函数开发，前者开发速度快，难度非常低（傻瓜化使用）。后者灵活，难度较大。
AT指令必须大写，并且以/r/n结尾。

基础 AT 指令描述

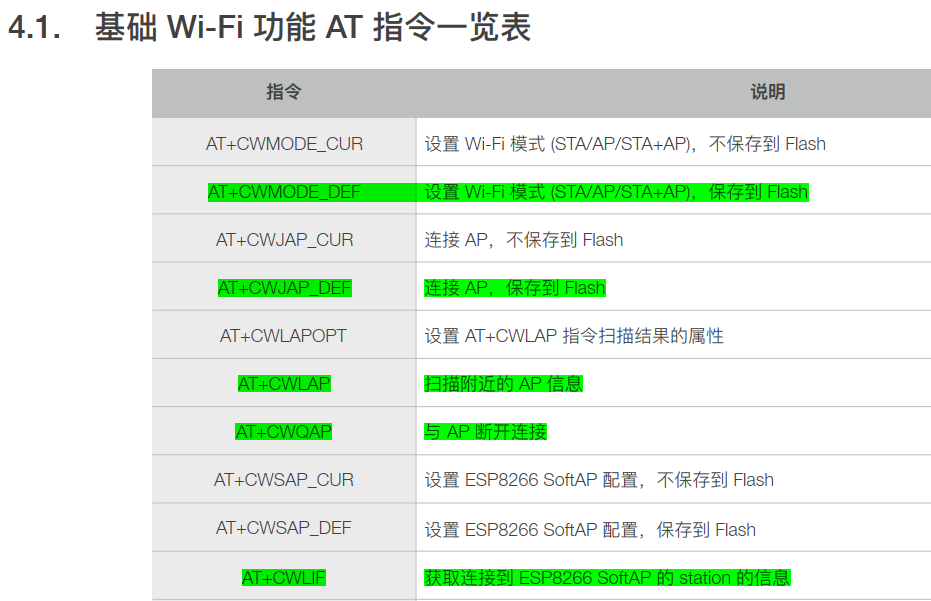

基础Wi-Fi功能AT指令

另外扫描WiFi指令 AT+CWLAP 只能在sta模式下使用，否则会报ERRO错误， AT+CWJAP 和 AT+CWQAP 指令也同理。

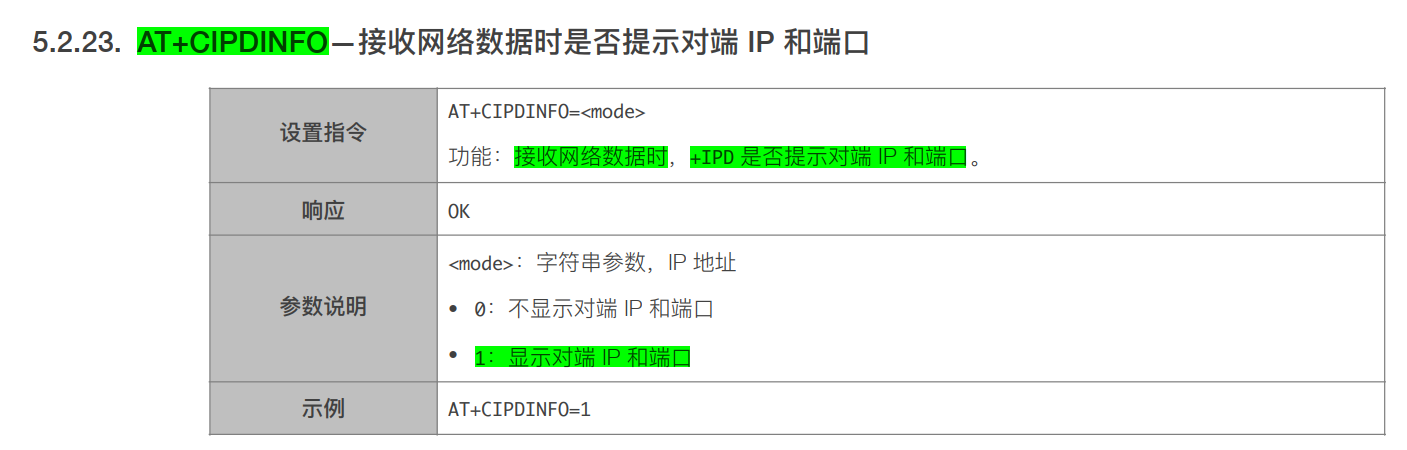

AT+CIPDINFO—接收数据时显示对方IP和端口

如果需要显示发送消息来的TCP server的IP和端口需要使用AT指令AT+CIPDINFO=1就可以显示相关信息了。

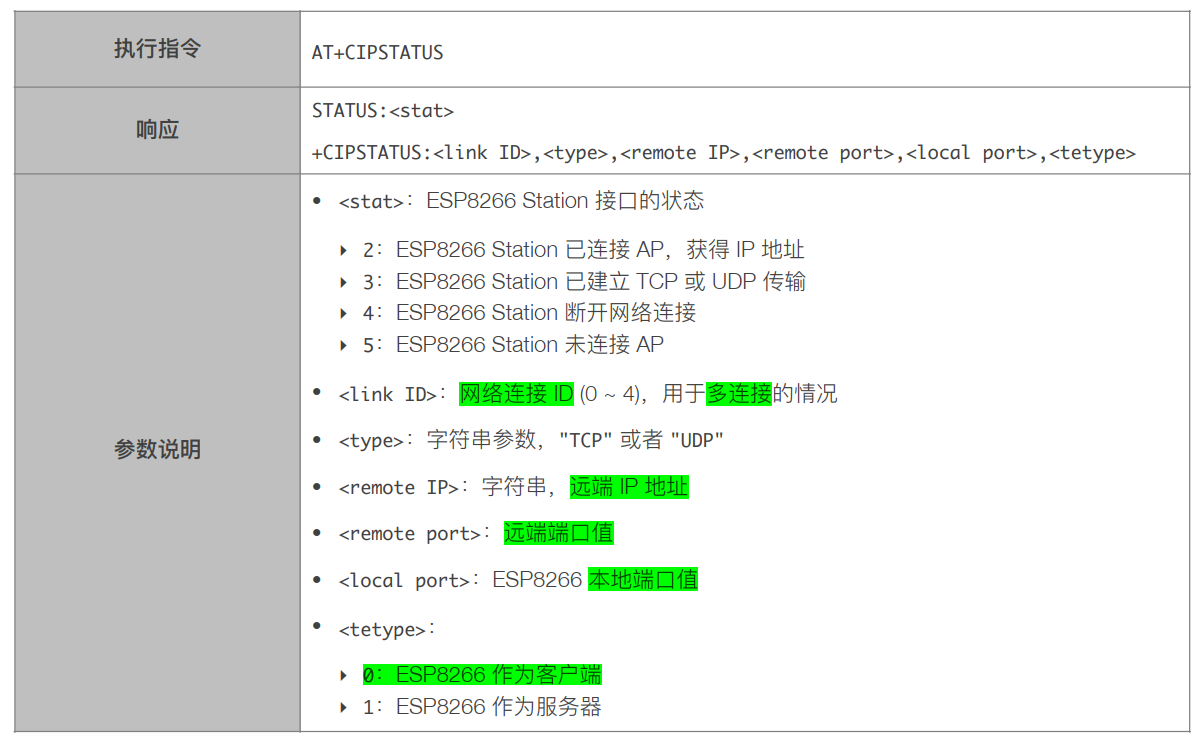

AT+CIPSTATUS—查询网络连接信息

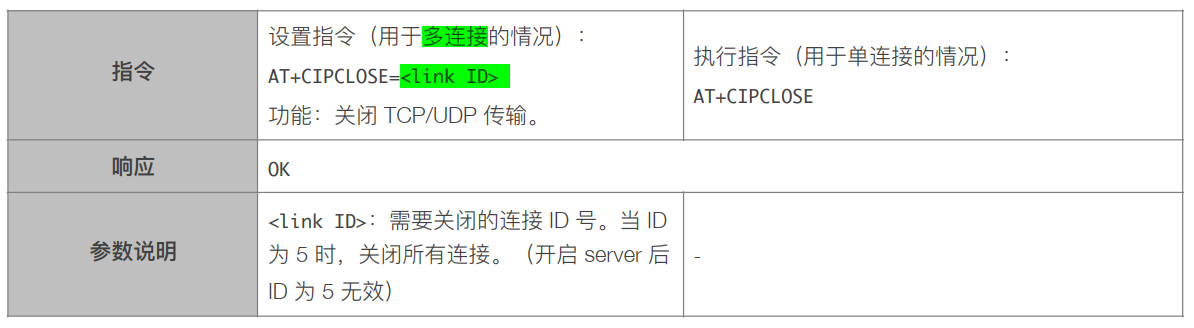

AT+CIPCLOSE—关闭 TCP/UDP/SSL 传输


AP模式设置

AT+CWSAP_DEF—配置AP参数

参数说明：
ssid SSID账号 (max 63 char，最大63个字符)
passphrase 密码(对于WPA2加密类型最少8个字符，对于开放网络设置为NULL)——账号密码尽量都是英文字符
channel WiFi 通道数字, 1 - 13.默认是1
ssid_hidden WiFI是否需要隐藏 (0 = broadcast SSID, 1 = hide SSID)，通过它设置别人是否能看到你的WiFi网络
max_connection 最大的同时连接数 1 - 4.当超过这个数，再多的station想连接也只能等待

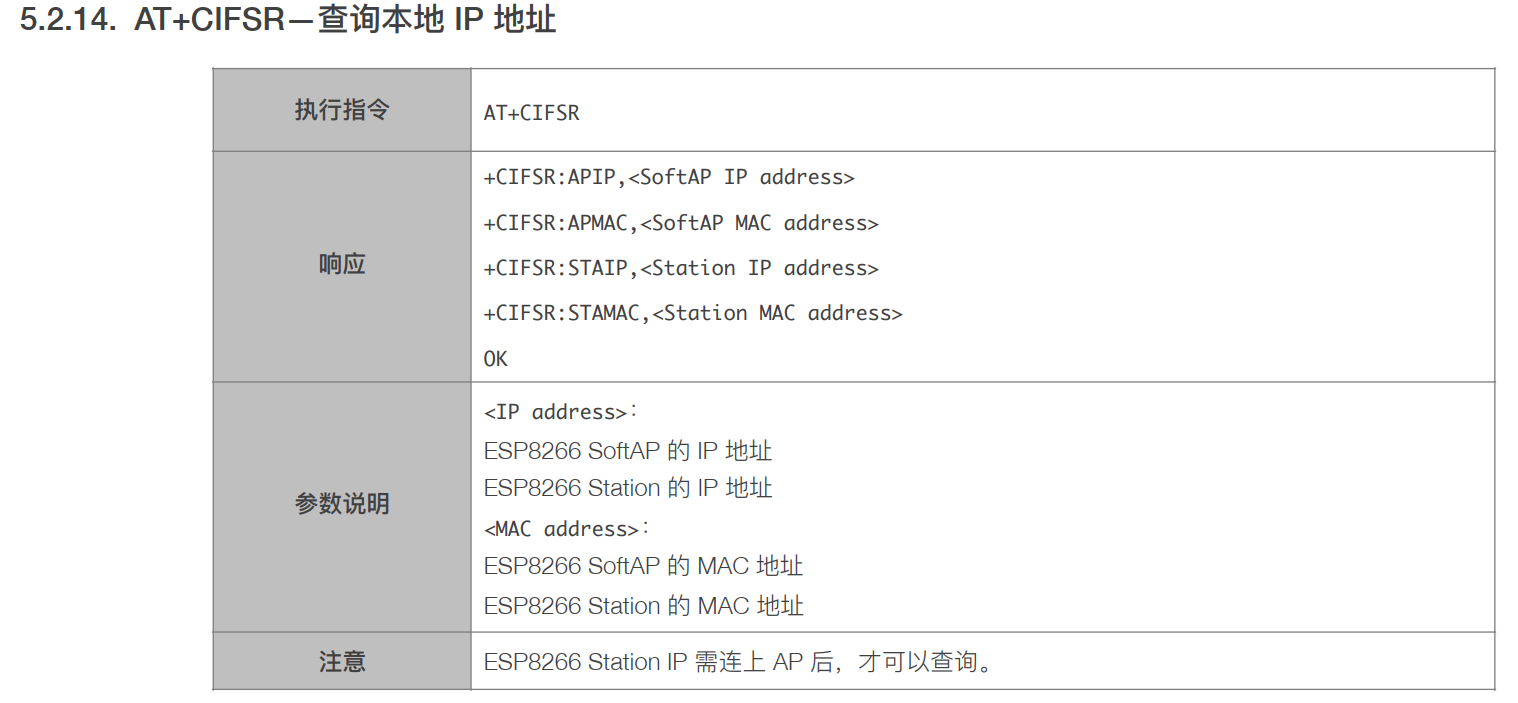

AT+CIFSR—查询8266IP 地址

AT+CIFSR 看一下你模块现在分得的ip是多少，因为只要模块连网就会重新分配ip地址。这也是网络助手里面远程主机栏要填写的ip地址

开启多连接和服务器端口

AT+CIPMUX=1
响应： OK
说明：开启多连接模式，因为只有在开启多连接模式的时候才能开启服务器模式。
为什么要启动多路连接模式，意思是允许多个客户端连接，当然模块最多允许5个客户端连接（每个客户端对应一个id号，0–4）。也是必须设定的，不然配置为服务器会出错

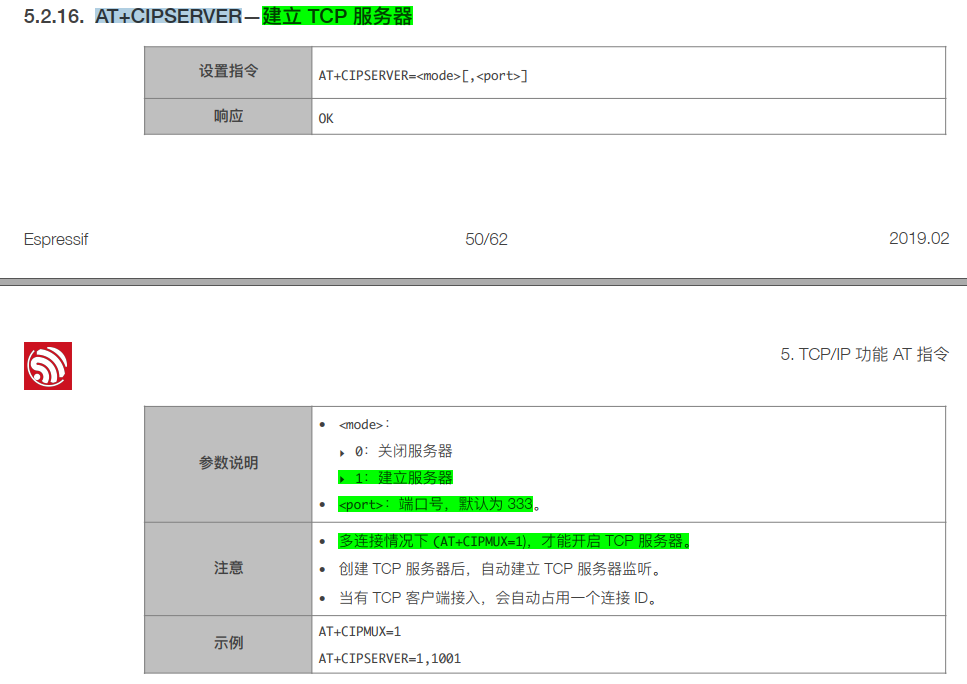

AT+CIPSERVER=1,8080
响应： OK
说明：开启服务器模式，设置端口为 8080。

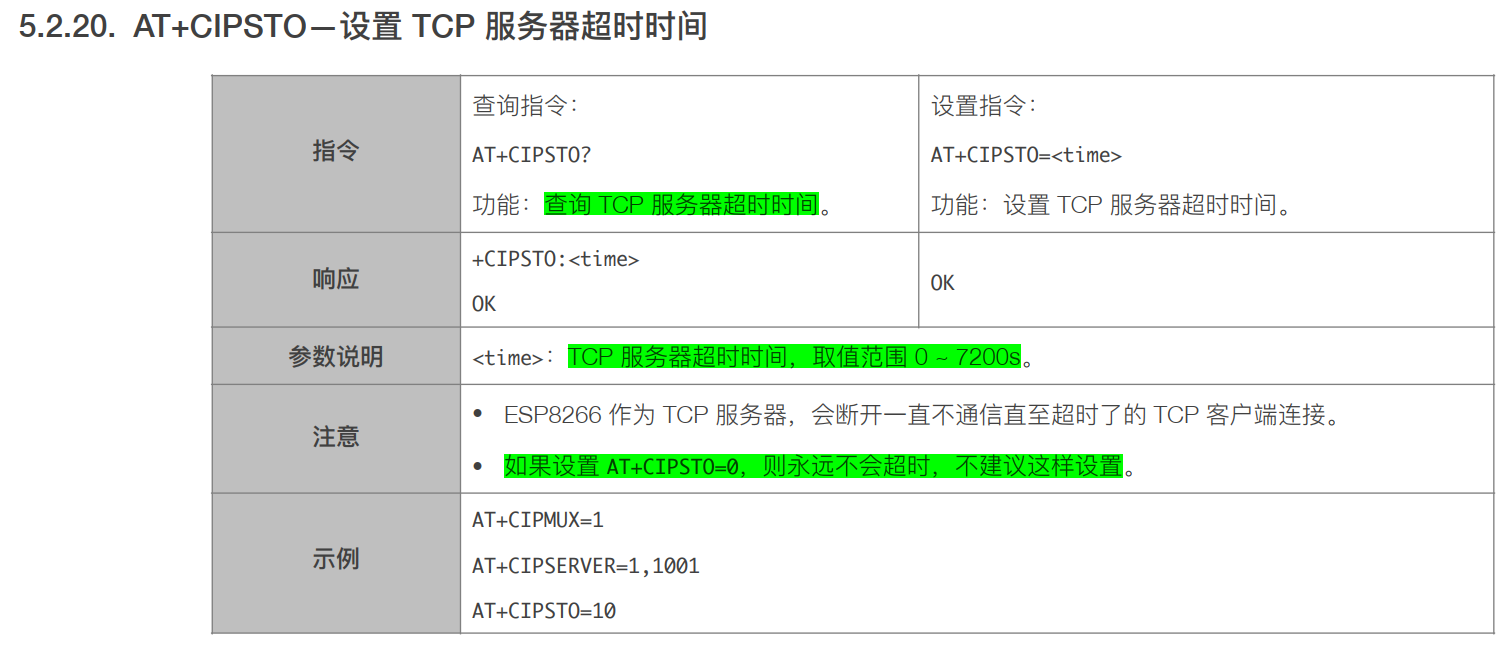

AT+CIPSTO—设置服务器超时时间

ESP8266当服务器的时候，客户端如果没有数据传输，隔一段时间会自动断开连接，可通过AT+CIPSTO=

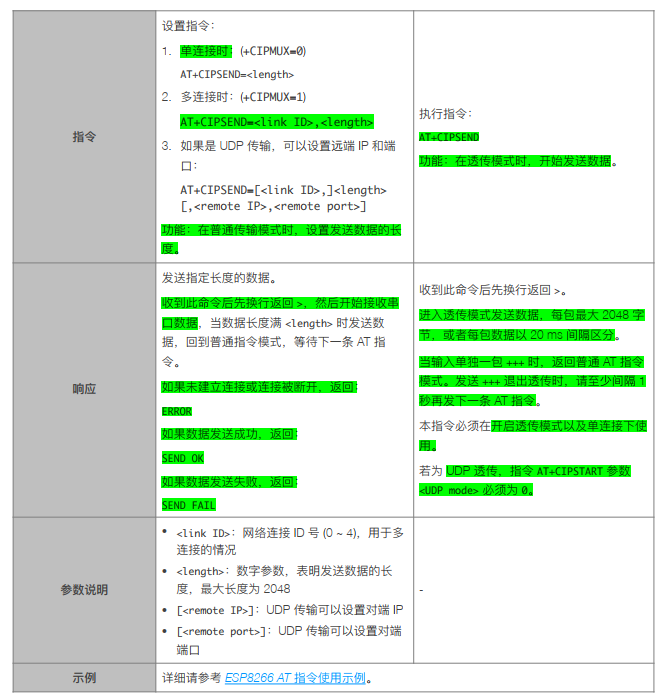

AT+CIPSEND—发送数据

服务器（CIPMUX=1,处于多连接模式）向客户端发送数据时，AT+CIPSEND=,，
AT+CIPSEND=0,20
返回： OK
>输入字符串
说明：0表示0号连接的客户端，20表示发送的数据长度，不满20自动填充满20发送，超过20只发送前20个字符。
发送数据时去掉发送新行点击发送 。

客户端（处于单连接模式）向服务器发送数据时， AT+CIPSEND=，
AT+CIPSEND=4
响应： OK
说明：意思是发送四个字节的数据（可以更改字节长度）。

STA模式设置

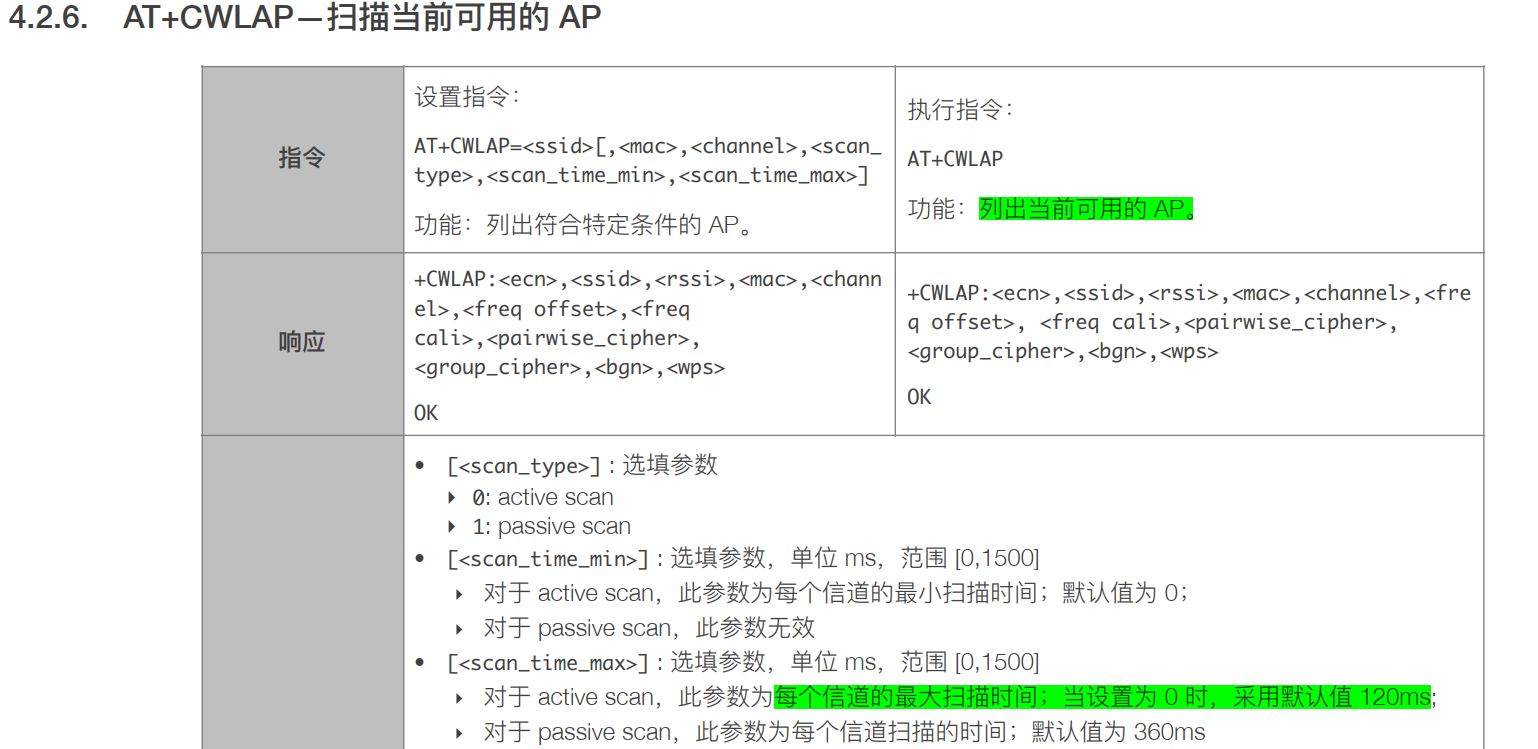

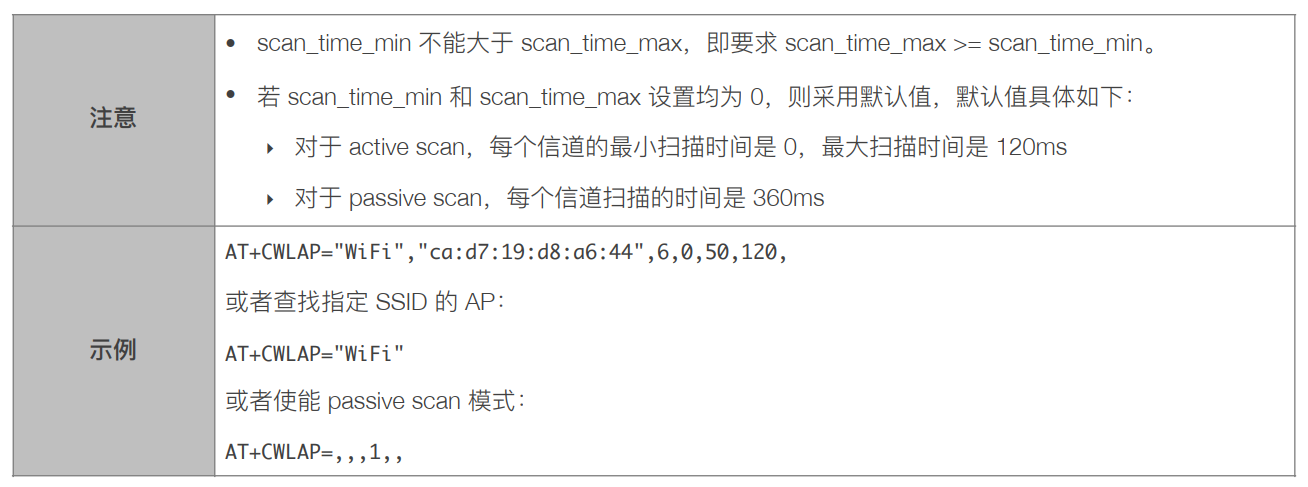

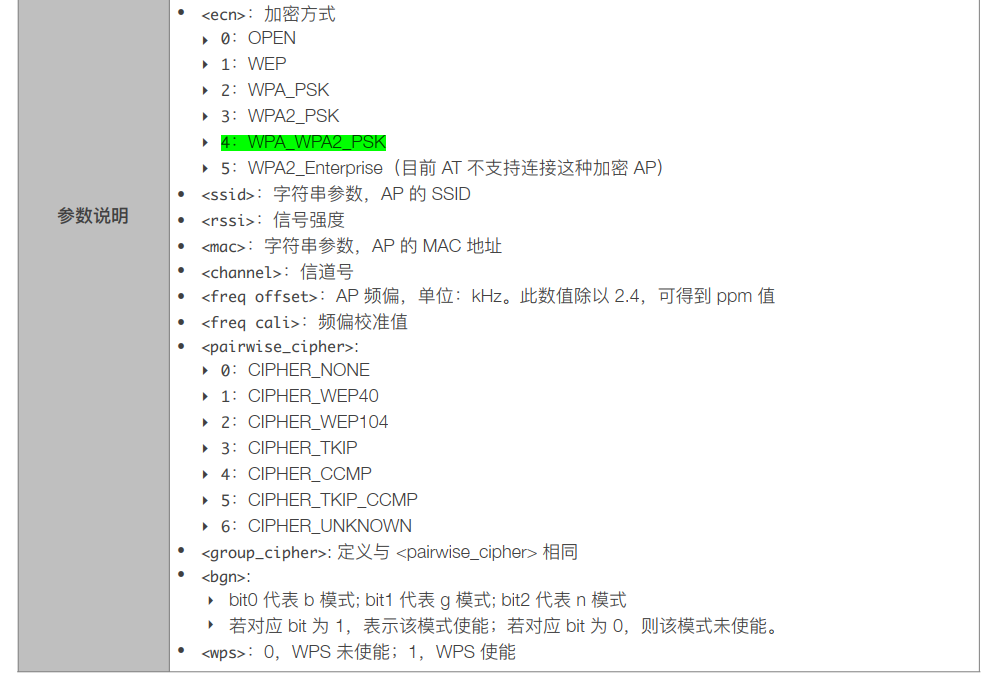

AT+CWLAP—扫描可用AP


输入： AT+CIFSR——查询连接WiFi的8266的STAIP地址及APIP地址

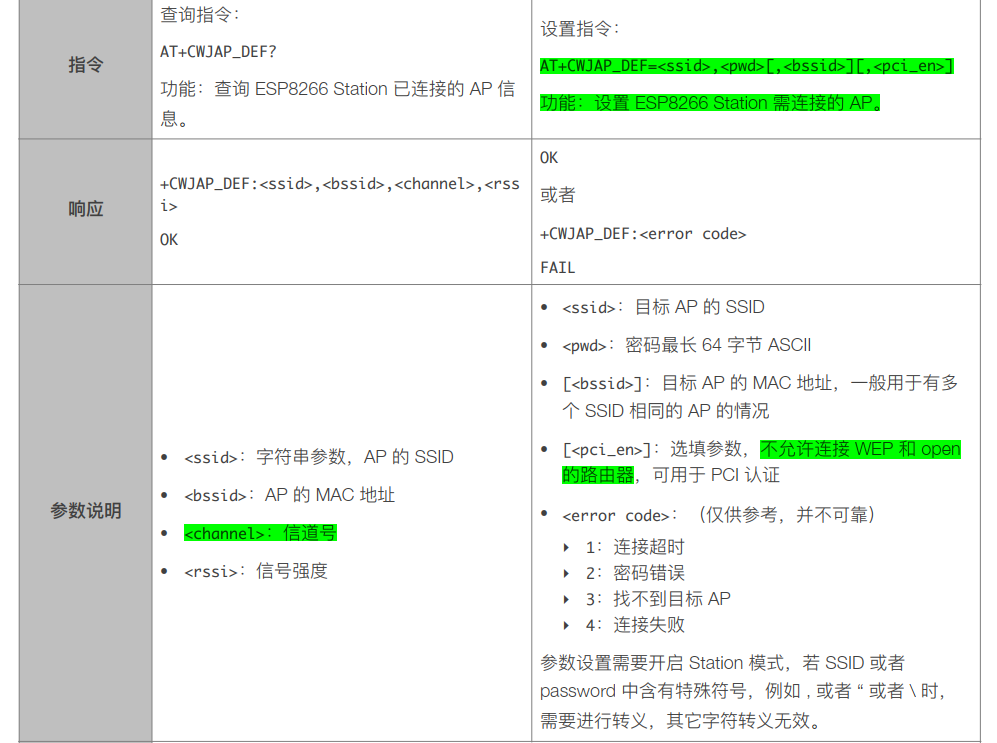

AT+CWJAP—连接AP

AT+CWJAP=”509509”,”ldzldz509”
响应： OK
说明：指令原型为： AT+CWJAP=,） ,ssid 就是 wifi 的名字， pwd 就是 wifi 的密码。
连接成功后，出现下列字符

AT+CIPSTART—连接服务器

AT+CIPSTART=”TCP”,”192.168.1.3”,8086
说明：192.168.1.3 为服务器 IP 地址；8086 为端口，此处端口与服务器AP参数的端口一致。
服务器如果长时间没有进行通讯，那么一段时间后（可设置，具体参考AT+CIPSTO指令说明）将会断开通讯如下图。这时候需要重新输入连接指令AT+CIPSTART=”TCP”,”192.168.1.3”,8086。

开启透传模式并发送数据

开启透传步骤：
8266应该设置为客户端模式，再设置单连接，再连接TCP再设置透传，
设置为客户端模式（其实设置为STA/AP模式也可以）
重启
AT查看
连接AP
设置单连接
连接TCP server
查看IP
设置透传
输入AT+CIPSEND之后输入的任何信息都会直接传输到TCP server
输入连续的+++结束透传
输入AT+CIPCLOSE断开TCP连接

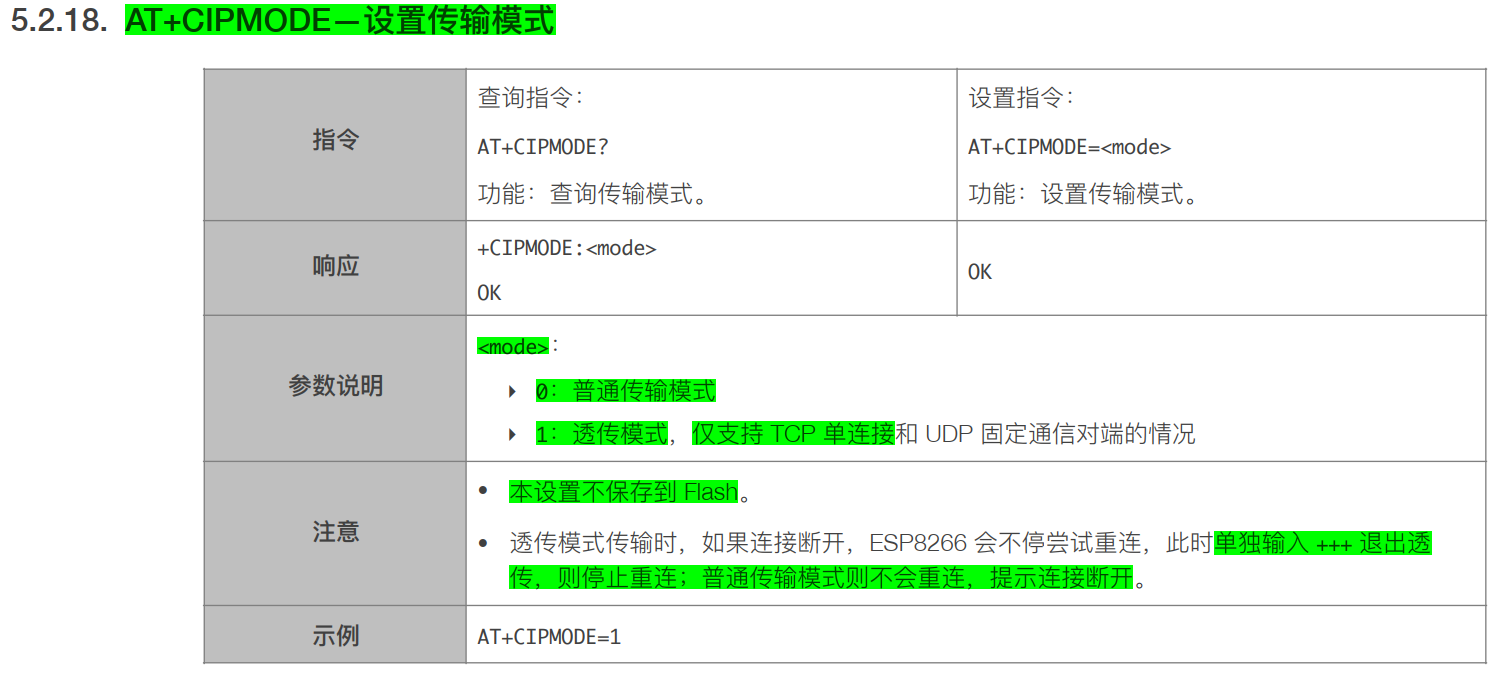

AT+CIPMODE=1
响应： OK
说明：开启透传模式。

AT+CIPSEND
响应： OK
说明：执行此指令后，ESP8266可以发送数据至服务器

取消透传
输入：+++
取消发送新行，点击发送，就可以关闭透传

AT+STA

将8266配置为STA模式，让它连接手机热点，两者之间互传数据
AT+CWMODE=3
AT+RST
AT+CWJAP=”509509”,”ldzldz509” ————连接到WiFi
AT+CIPSTART=”TCP”,”10.71.226.120”,8080 ————连接到服务器
AT+CIPSEND ————ESP8266发送数据至手机
