高速外部时钟HSE

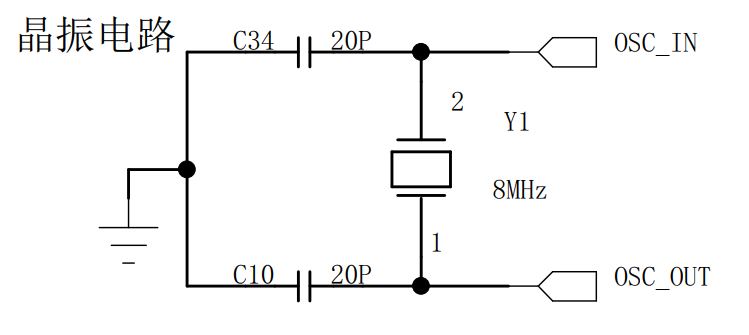

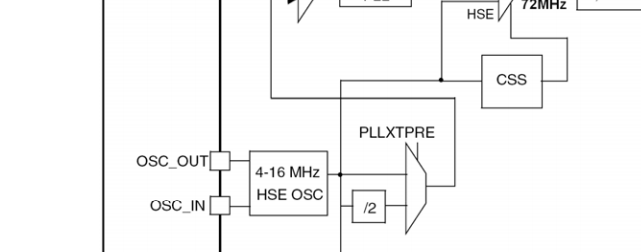

从OSC_OUT、OSC_IN进入芯片，来源一般是8M的无源晶振，需要搭配无源电容C10、C34。如果使用有源晶振，OSC_OUT引脚悬空，从OSC_IN进入芯片。

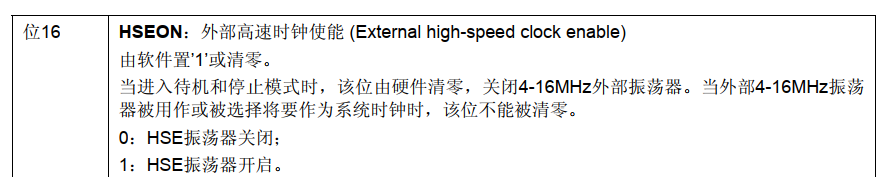

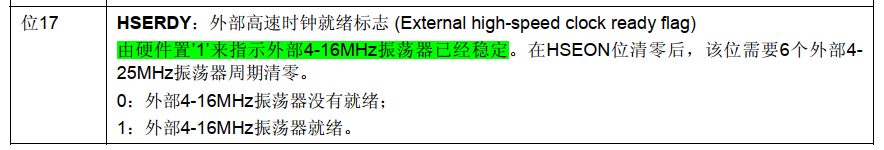

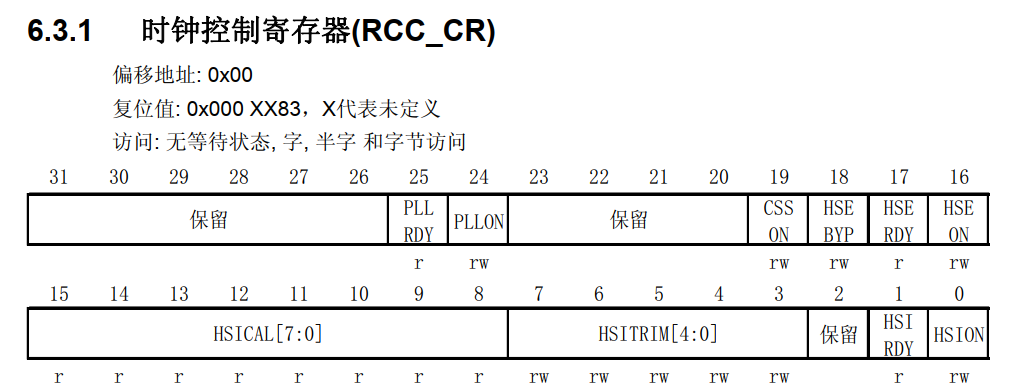

通过配置RCC_CR寄存器的位16为1，开启HSE时钟，由于是无源晶振，等待无源电容使其稳定后硬件置位17为1，表示外部振荡器就绪。

高速内部时钟HSI

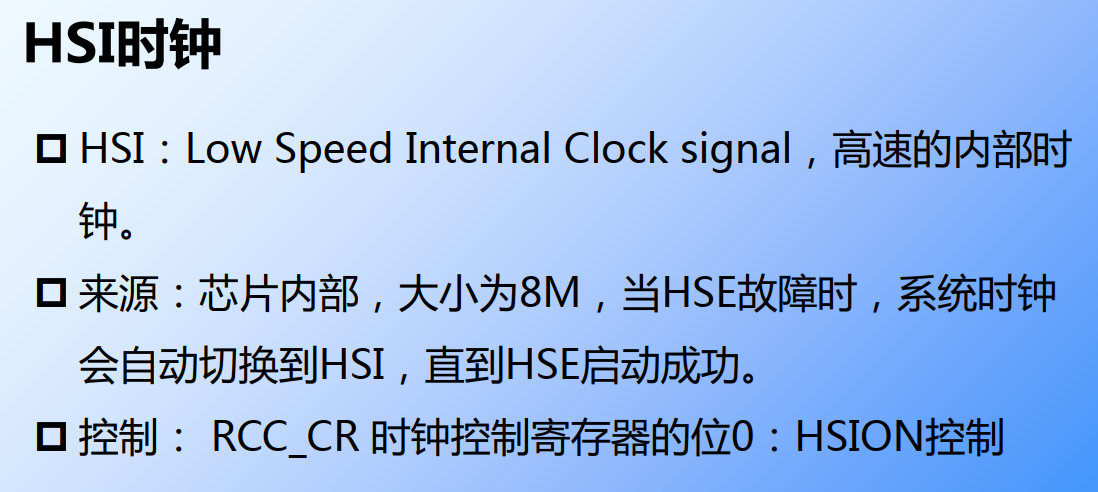

相比HSE，精度较低，受温度影响大，有温漂。当HSE故障时，系统时钟会自动切换到HSI，直到HSE启动成功。 由RCC_CR寄存器的位0、位1配置。

锁相环时钟配置

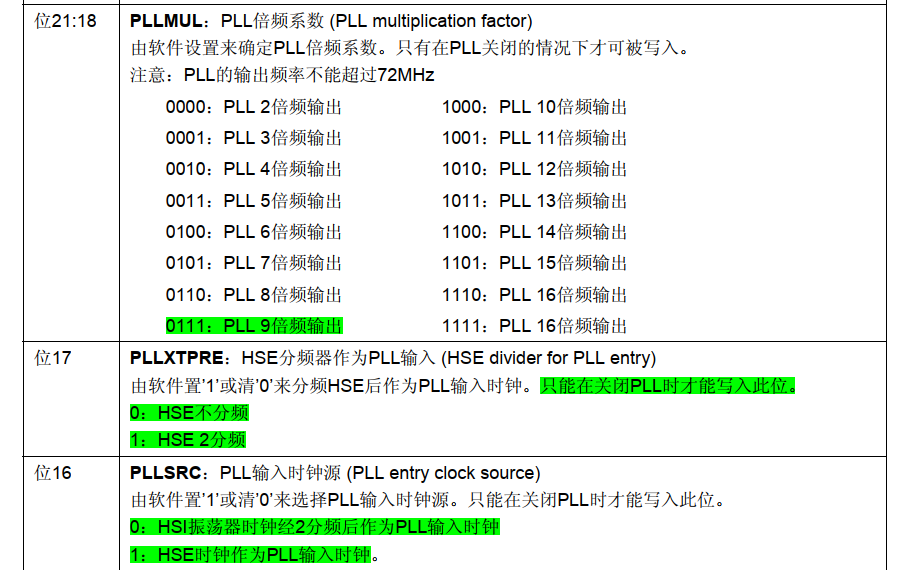

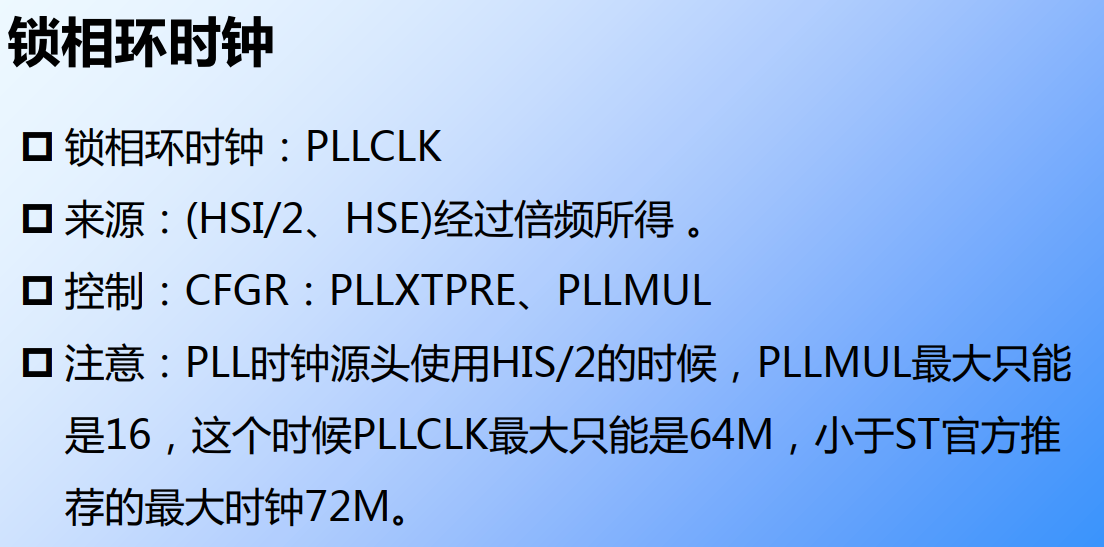

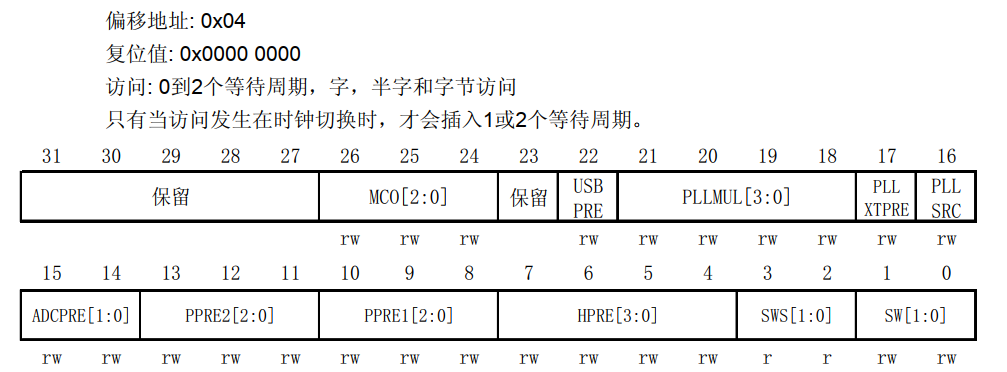

通过时钟配置寄存器(RCC_CFGR)的位16到位21来控制 PLLXTPRE、 PLLMUL 的数值。一般使用HSI时钟，位16位1，位17为0，PLLMUL为0111，输出时钟频率为8M×9=72M。
PLL时钟源头使用HSI/2或HSE/2的时候（8M/2=4M）， PLLMUL最大只能是16，这个时候PLLCLK最大只能是64M（4M×16=64M），小于ST官方推荐的最大时钟72M 。

系统时钟

通常的配置是SYSCLK=PLLCLK=72M。 时钟配置寄存器(RCC_CFGR)的位0到位3来控制。

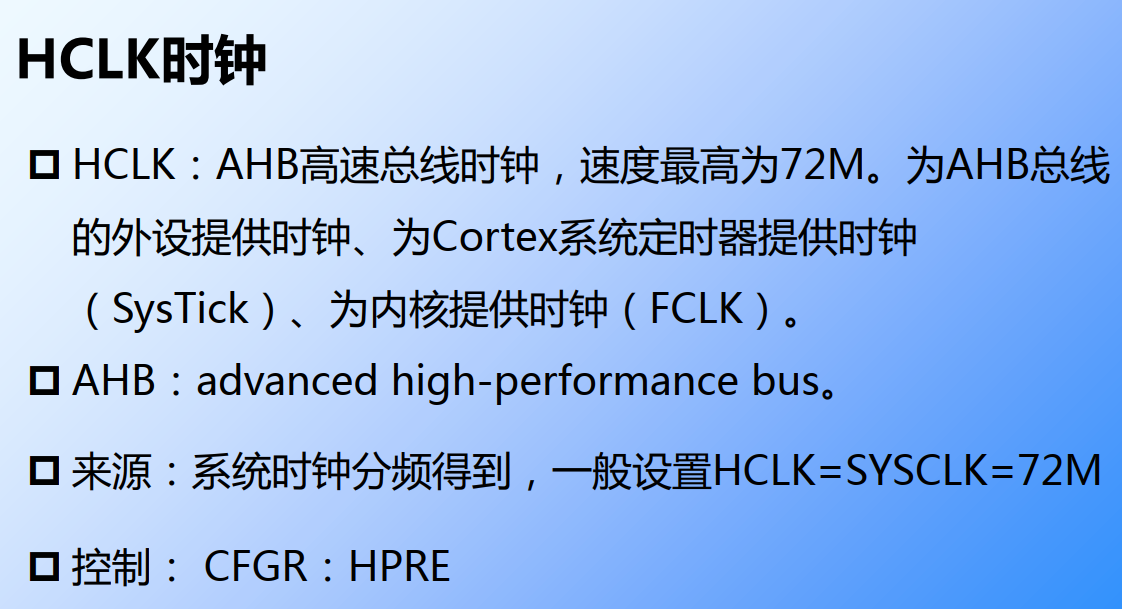

AHB时钟


APB时钟


低速外部时钟LSE

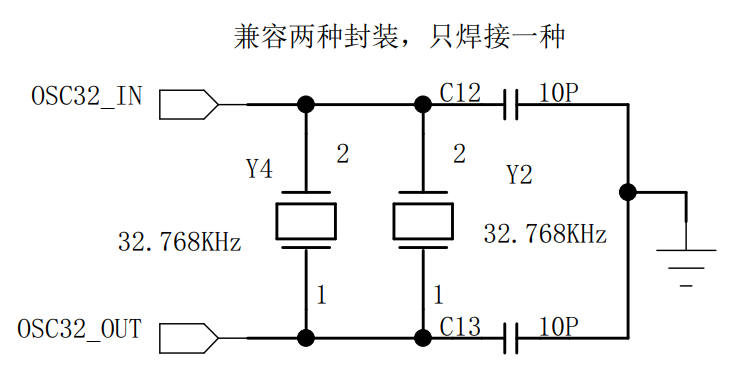

两个晶振，一个是贴片的，一个是直插的，兼容两者格式，只贴一个。也是无源晶振，搭配10pf的无源电容。从OSC32_OUT、OSC32_IN进入芯片，晶振为32.768kHZ。

低速内部时钟LSI

相比LSE，精度较低，受温度影响大，有温漂。当LSE故障时，系统时钟会自动切换LSI，直到HSE启动成功。 由RCC_CR寄存器的位0、位1配置。一般为30-60kHZ，取40kHz。

RTC时钟

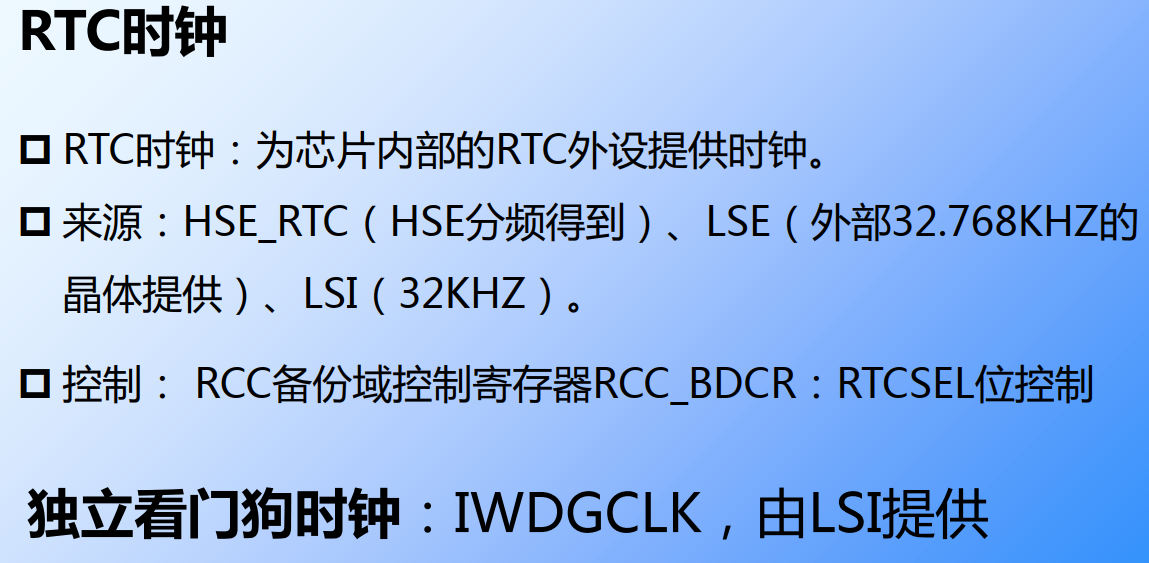

RTC 时钟可由 HSE/128 分频得到，也可由低速外部时钟信号 LSE 提供，频率为32.768KHZ，也可由低速内部时钟信号 HSI 提供，具体选用哪个时钟由备份域控制寄存器BDCR 的位 9-8： RTCSEL[1:0]配置 。

MCO时钟输出

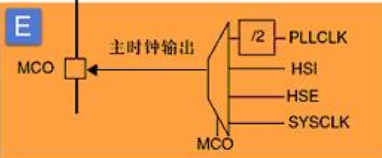

MCO 是 microcontroller clock output 的缩写，是微控制器时钟输出引脚，在 STM32 F1系列中 由 PA8 复用所得，主要作用是可以对外提供时钟，相当于一个有源晶振。 MCO 的时钟来源可以是： PLLCLK/2、 HSI、 HSE、 SYSCLK，具体选哪个由时钟配置寄存器CFGR 的位 26-24： MCO[2:0]决定。 除了对外提供时钟这个作用之外， 我们还可以通过示波器监控 MCO 引脚的时钟输出来验证我们的系统时钟配置是否正确。

STM32 时钟树


系统时钟配置过程


时钟安全系统(CSS)

时钟安全系统可以通过软件被激活。一旦其被激活，时钟监测器将在HSE振荡器启动延迟后被使能，并在HSE时钟关闭后关闭。
如果HSE时钟发生故障， HSE振荡器被自动关闭，时钟失效事件将被送到高级定时器(TIM1和TIM8)的刹车输入端，并产生时钟安全中断CSSI，允许软件完成营救操作。此CSSI中断连接到Cortex™-M3的NMI中断(不可屏蔽中断)。

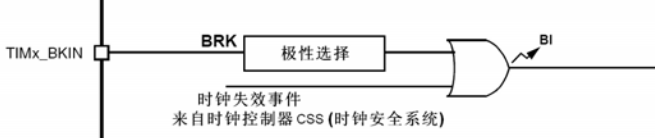

由高级控制定时器(TIM1和TIM8) 的框图可知，CSSI中断可由GPIO口或者CSS引起。

注意： 一旦CSS被激活，并且HSE时钟出现故障， CSS中断就产生，并且NMI也自动产生。 NMI将被不断执行，直到CSS中断挂起位被清除。因此，在NMI的处理程序中必须通过设置时钟中断寄存器(RCC_CIR)里的CSSC位来清除CSS中断。
如果HSE振荡器被直接或间接地作为系统时钟， (间接的意思是：它被作为PLL输入时钟，并且PLL时钟被作为系统时钟)，时钟故障将导致系统时钟自动切换到HSI振荡器，同时外部HSE振荡器被关闭。在时钟失效时，如果HSE振荡器时钟(被分频或未被分频)是用作系统时钟的PLL的输入时钟， PLL也将被关闭。
