位带简介

位操作就是可以单独的对一个比特位读和写， 51 单片机中通过关键字 sbit 来实现位定义， STM32 没有这样的关键字，而是通过访问位带别名区来实现。

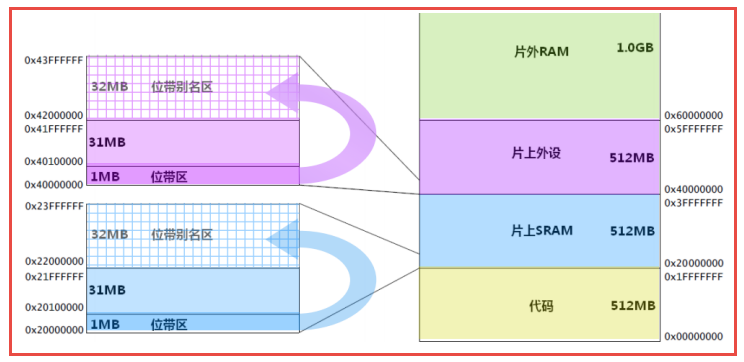

在 STM32 中，有两个地方实现了位带，一个是 SRAM 区的最低 1MB 空间，令一个是外设区最低 1MB 空间。这两个 1MB 的空间除了可以像正常的 RAM 一样操作外，他们还有自己的位带别名区，位带别名区把这 1MB 的空间的每一个位膨胀成一个 32 位的字，当访问位带别名区的这些字时，就可以达到访问位带区某个比特位的目的

位带地址转换

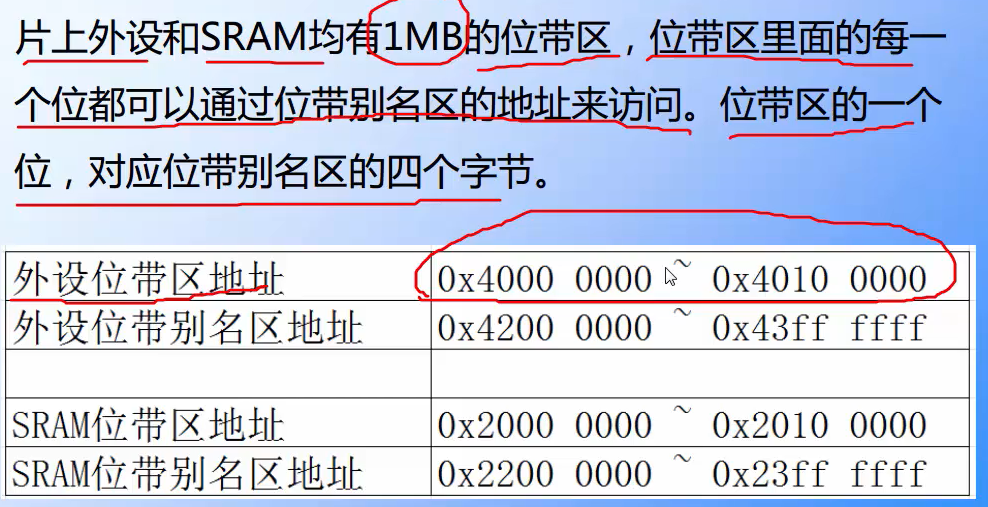

位带区的一个位，对应位带别名区的四个字节。一个字节对应一个地址。

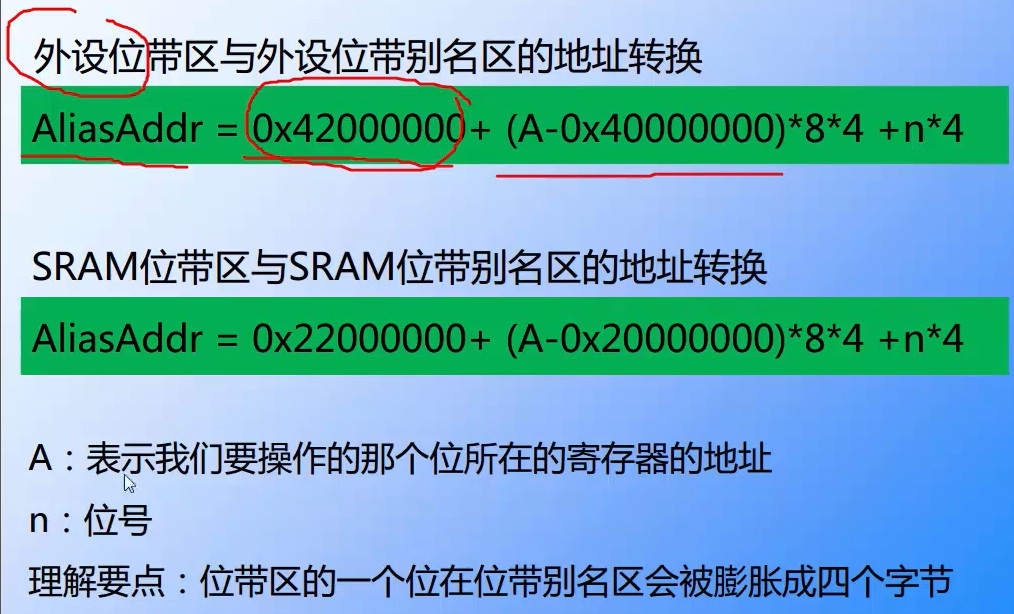

8表示一个地址对应一个字节，一个字节有8个位，4表示1位对应4个别名区的字节（地址）

使用位带方式访问寄存器

main.c

  1. #include "stm32f10x.h"
  3. #include "bsp_led.h"
  4. #include "bsp_key.h"
  7. #define  GPIOB_ODR_Addr                      (GPIOB_BASE+ 0x0C)

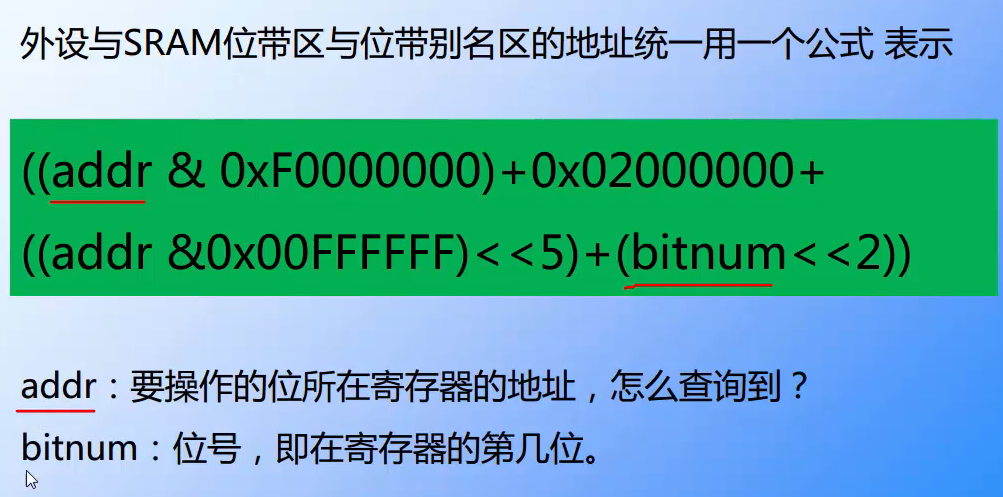

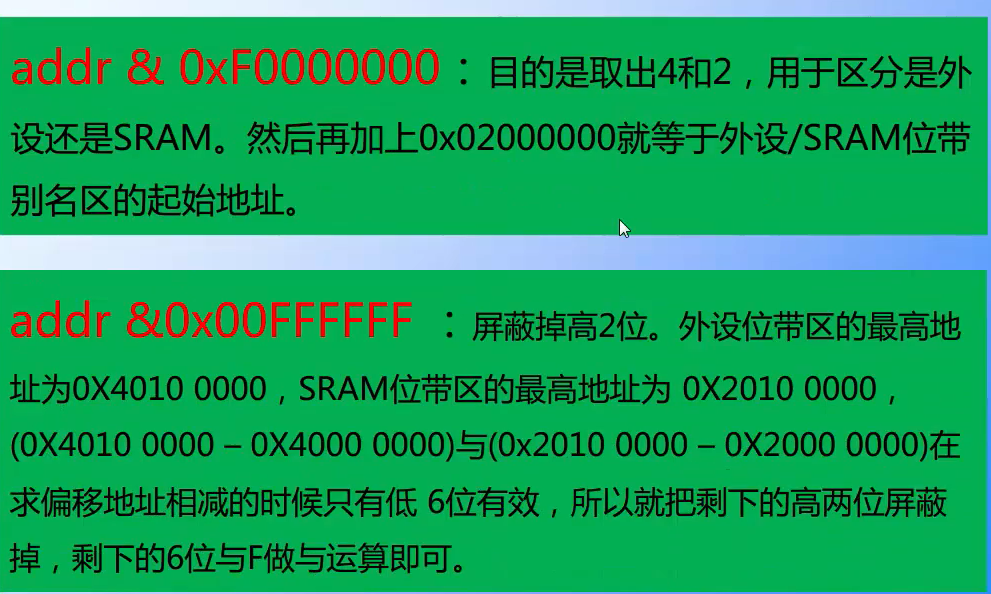

  8. #define  PBout(n)                                 *(unsigned int*)((GPIOB_ODR_Addr & 0xF0000000)+0x02000000+((GPIOB_ODR_Addr & 0x00FFFFF)<<5)+(n<<2))
  10. #define  GPIOA_IDR_Addr                      (GPIOA_BASE+ 0x08)
  11. #define  PAin(n)                                 *(unsigned int*)((GPIOA_IDR_Addr & 0xF0000000)+0x02000000+((GPIOA_IDR_Addr & 0x00FFFFF)<<5)+(n<<2))
  13. #define  GPIOC_IDR_Addr                      (GPIOC_BASE+ 0x08)
  14. #define  PCin(n)                                 *(unsigned int*)((GPIOC_IDR_Addr & 0xF0000000)+0x02000000+((GPIOC_IDR_Addr & 0x00FFFFF)<<5)+(n<<2))
  17. void Delay( uint32_t count)
  18. {
  20.     for(;count != 0;count--);
  22. }
  24. //void GreenLed(uint32_t t)
  25. //{
  26. //    LED_G(ON);
  27. //    LED_B(OFF);
  28. //    LED_R(OFF);
  29. //    Delay(t);
  31. //}
  33. //void BlueLed(uint32_t t)
  34. //{
  35. //    LED_G(OFF);
  36. //    LED_B(ON);
  37. //    LED_R(OFF);
  38. //    Delay(t);
  40. //}
  42. //void RedLed(uint32_t t)
  43. //{
  44. //    LED_G(OFF);
  45. //    LED_B(OFF);
  46. //    LED_R(ON);
  47. //    Delay(t);
  49. //}
  52. int main(void)
  53. {
  54.     LED_G_GPIO_Config();
  55.     LED_B_GPIO_Config();
  56.     KEY1_GPIO_Config();
  57.     KEY2_GPIO_Config();
  60. #if 0
  61.     while(1)
  62.     {
  64.         PBout(0) = 1;
  65.         PBout(1) = 1;
  66.         Delay(0xFFFFF);
  68.         PBout(0) = 0;
  69.         Delay(0xFFFFF);
  71.         PBout(0) = 1;
  72.         Delay(0xFFFFF);
  74.         PBout(1) = 0;
  75.         Delay(0xFFFFF);
  77.         PBout(1) = 1;
  78.         Delay(0xFFFFF);
  80.         PBout(0) = 0;
  81.         PBout(1) = 0;
  82.         Delay(0xFFFFF);
  85.     }
  89. #else
  91.     while(1)
  92.     {
  93. //        if(Key_Scan(KEY1_GPIO_PORT,KEY1_GPIO_Pin) == KEY_ON)
  94. //        {
  95. //                LED_G_TOGGLE;
  96. //
  97. //        }
  98. //
  99. //        if(Key_Scan(KEY2_GPIO_PORT,KEY2_GPIO_Pin) == KEY_ON)
  100. //        {
  101. //                LED_B_TOGGLE;
  102. //
  103. //        }
  106.         if(PAin(0) == KEY_ON)
  107.         {
  108.             while(PAin(0) == KEY_ON);
  109.             LED_G_TOGGLE;
  111.         }
  113.         if(PCin(13) == KEY_ON)
  114.         {
  115.             while(PCin(13) == KEY_ON);
  116.             LED_B_TOGGLE;
  118.         }
  120.      }
  122. #endif
