简介

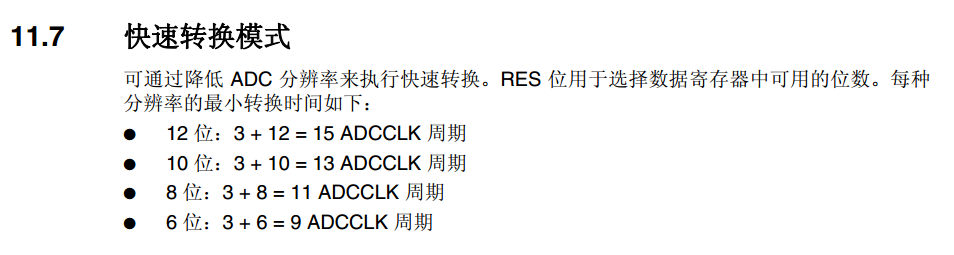

分辨率越高，转换时间越长。在不必要的时候，选择合适的分辨率，用来节约时间，减少功耗。
F103系列分辨率不可选择，F4系列分辨率可选12/10/8/6 位。

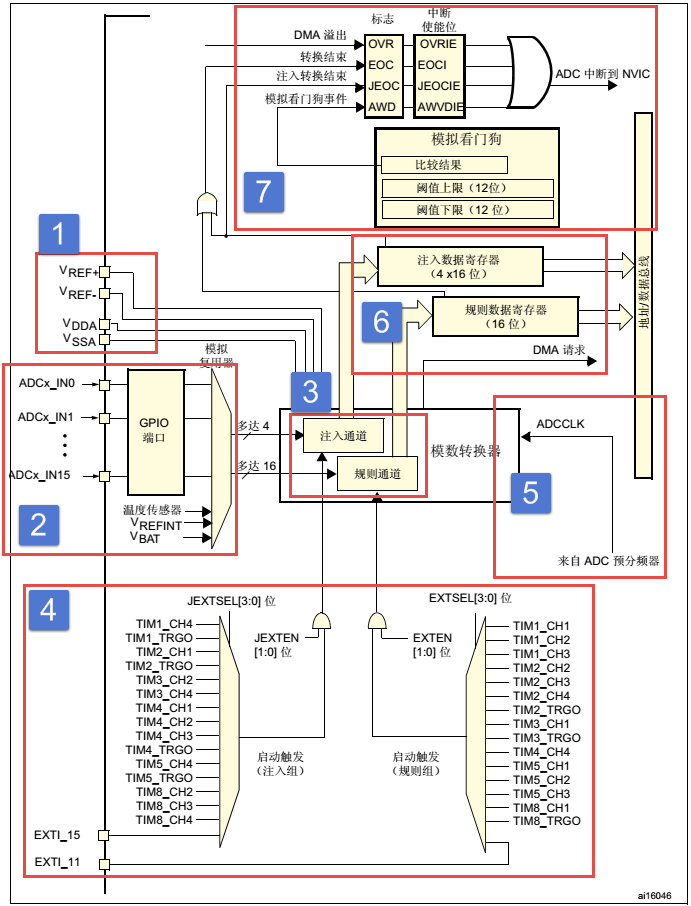

功能框图讲解


电压输入范围

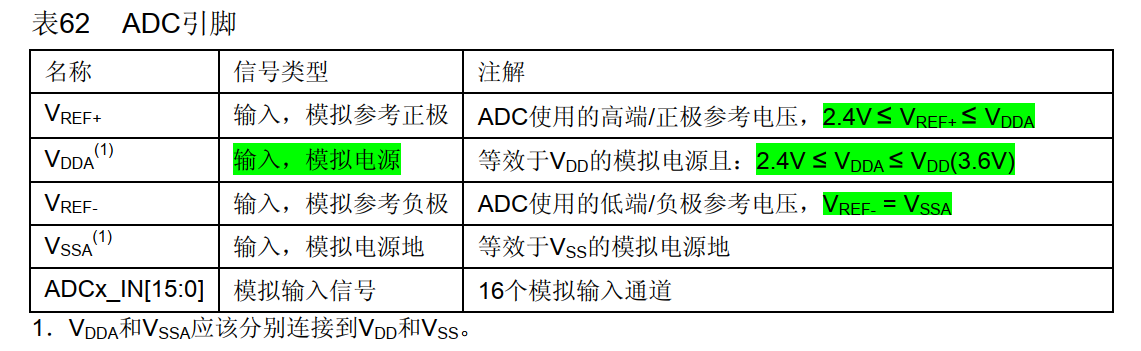

ADC 输入范围为： VREF- ≤ VIN ≤ VREF+。由 VREF-、 VREF+ 、 VDDA 、 VSSA、这四个外部引脚决定。
我们在设计原理图的时候一般把 **VSSA 和 VREF-接地，把 VREF+和 VDDA 接 3V3，得到ADC 的输入电压范围为： 0~3.3V。
如果我们想让输入的电压范围变宽，去到可以测试负电压或者更高的正电压，我们可以在外部加一个电压调理电路**，把需要转换的电压抬升或者降压到 0~3.3V，这样 ADC 就可以测量了 。

如何测量超出0~3.3V的电压

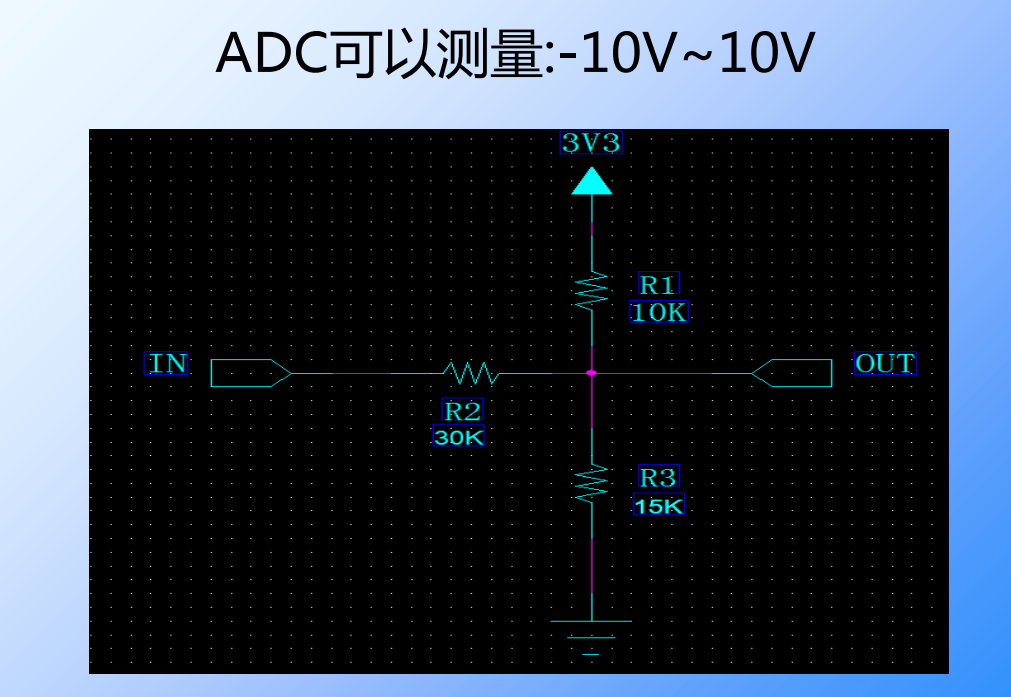

Vint为-10V、10V，Vout为0V、3.3V

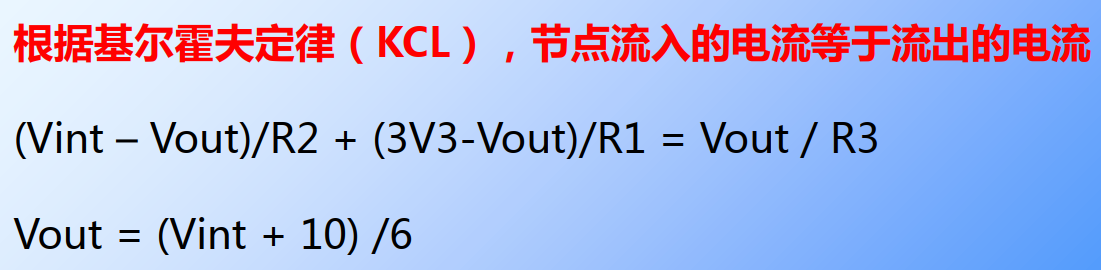

R1 / R2 / R3 的值怎么确定？
先设置R1的电阻位10K，再从解析式中解出R2、R3.

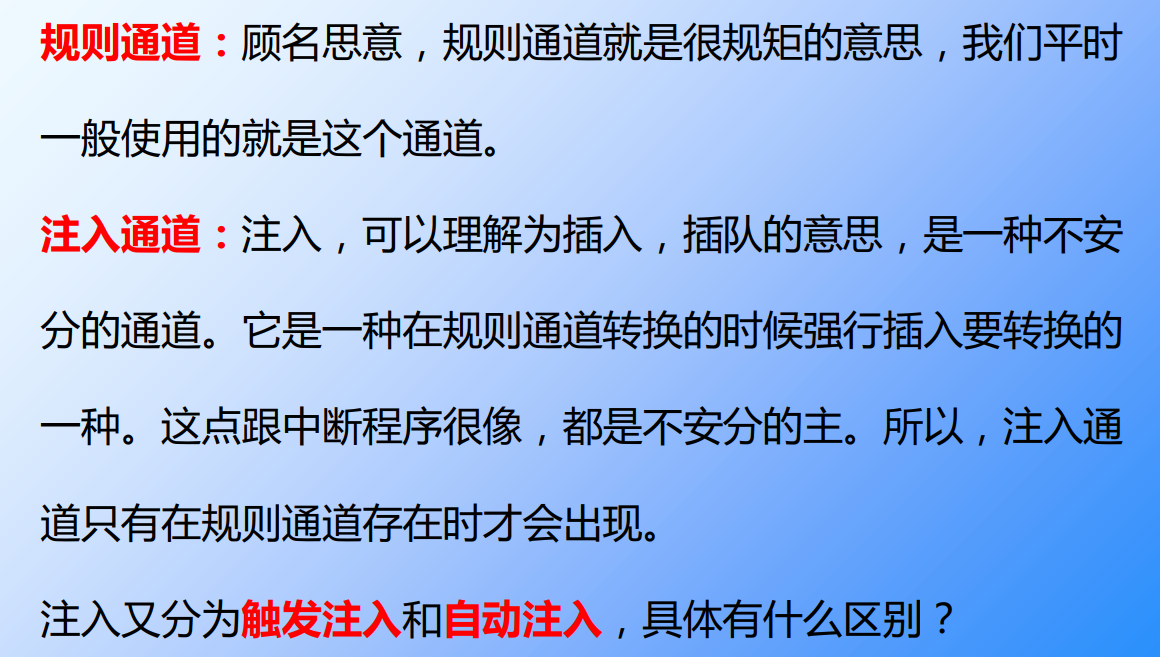

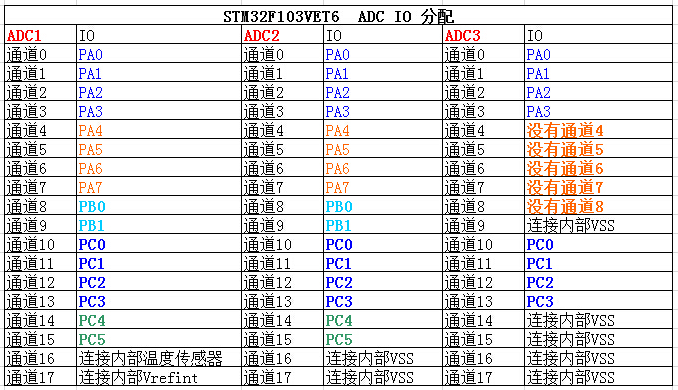

输入通道

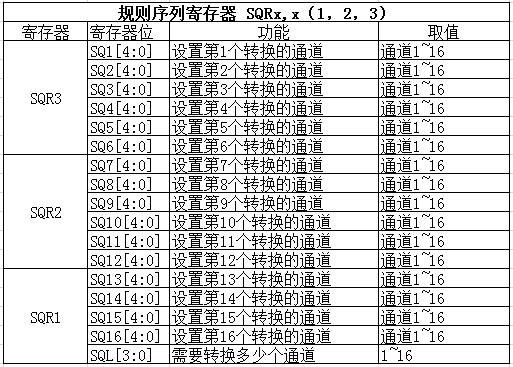

转换顺序

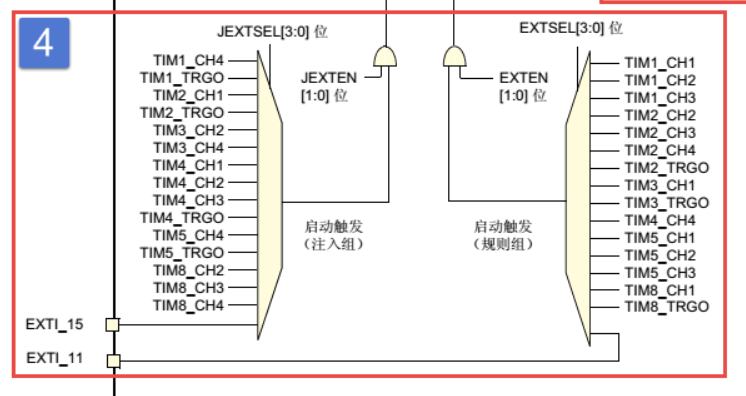

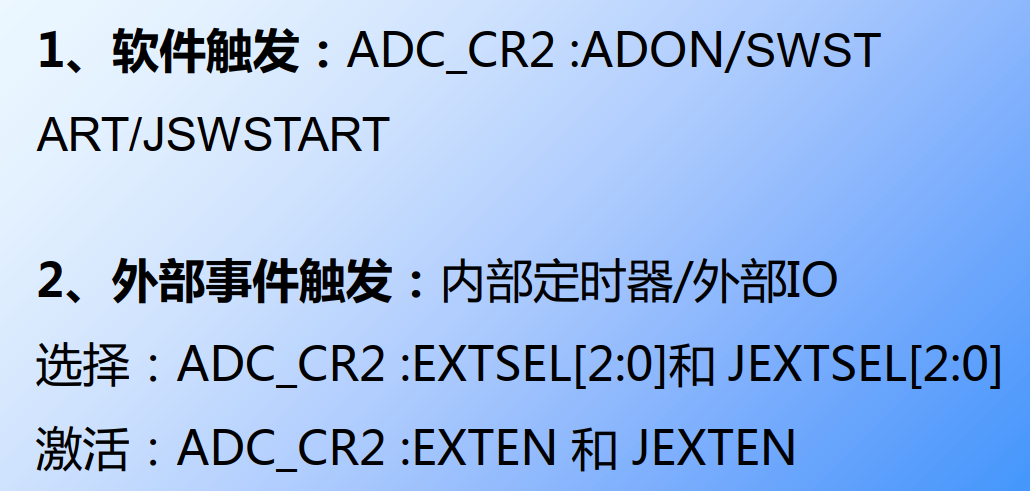

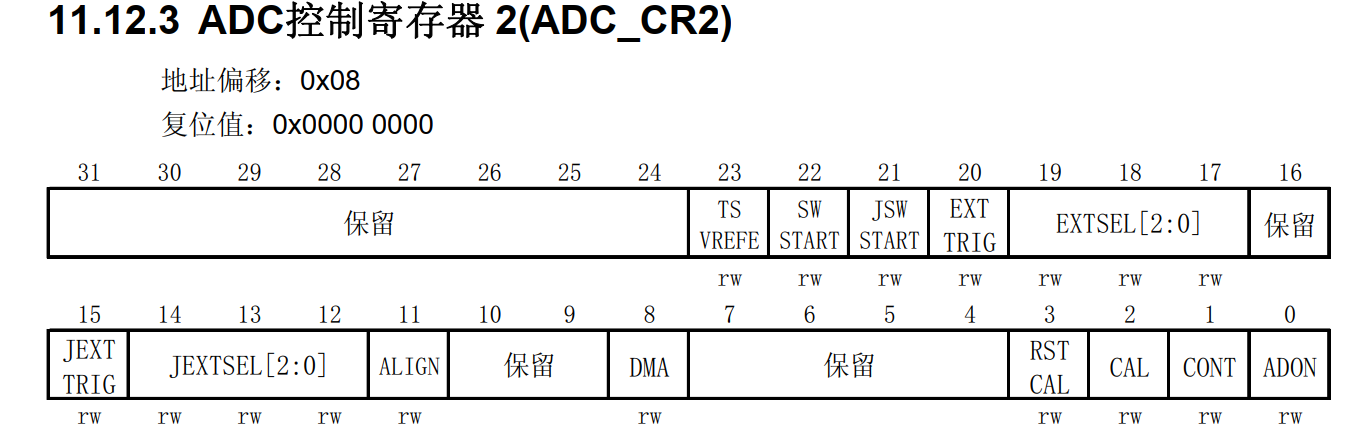

触发源

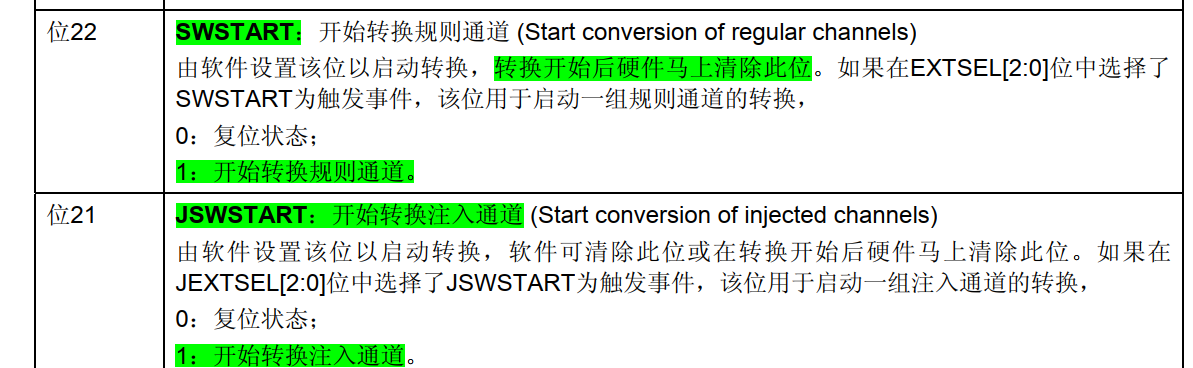

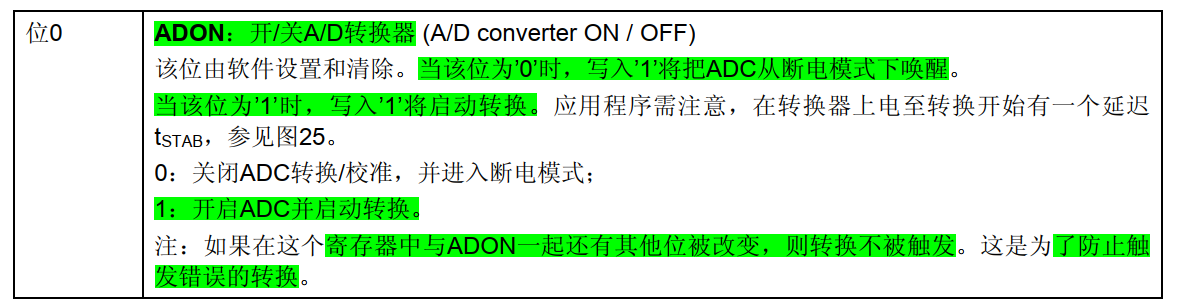

软件触发


硬件触发

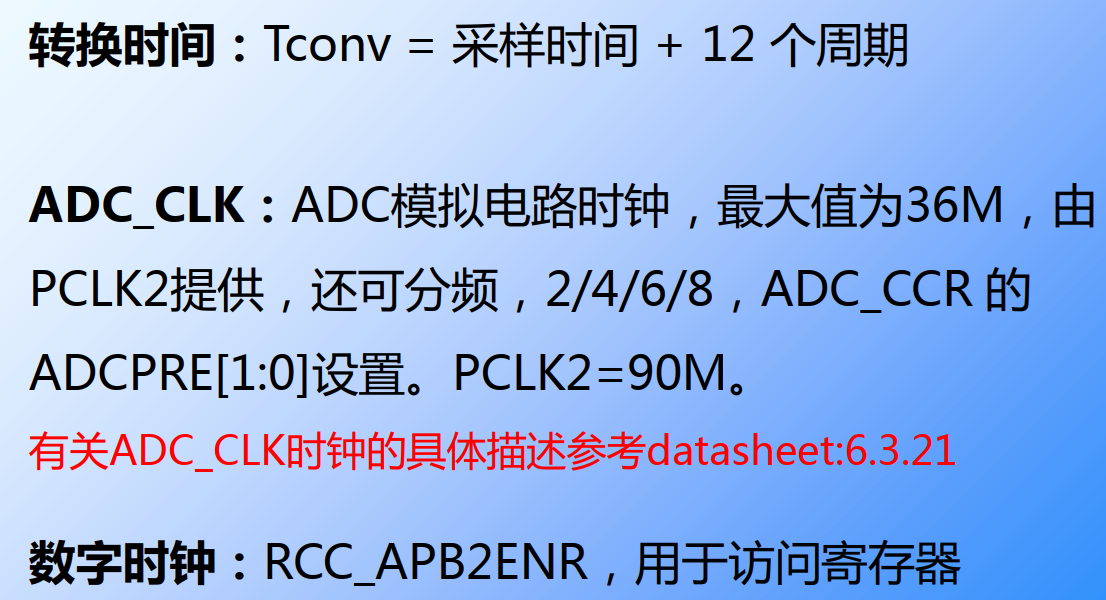

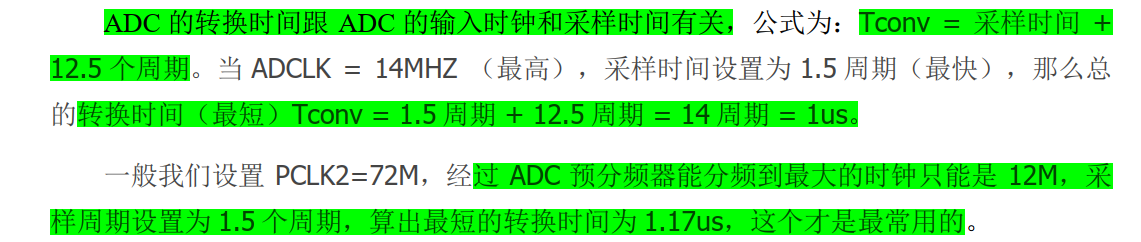

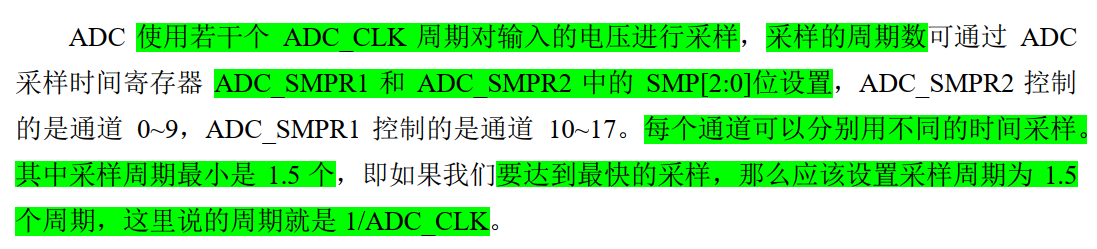

转换时间

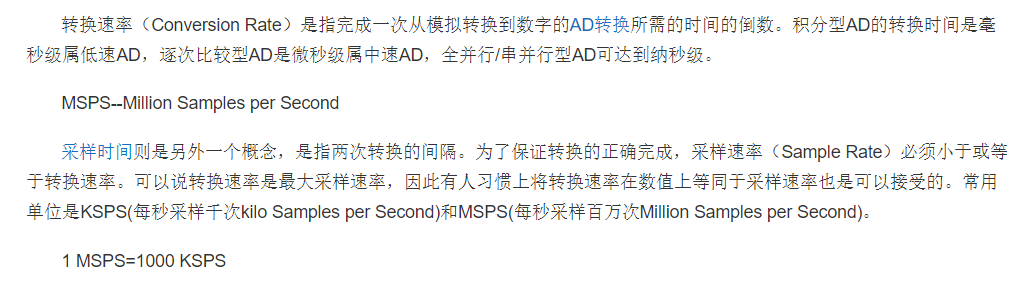

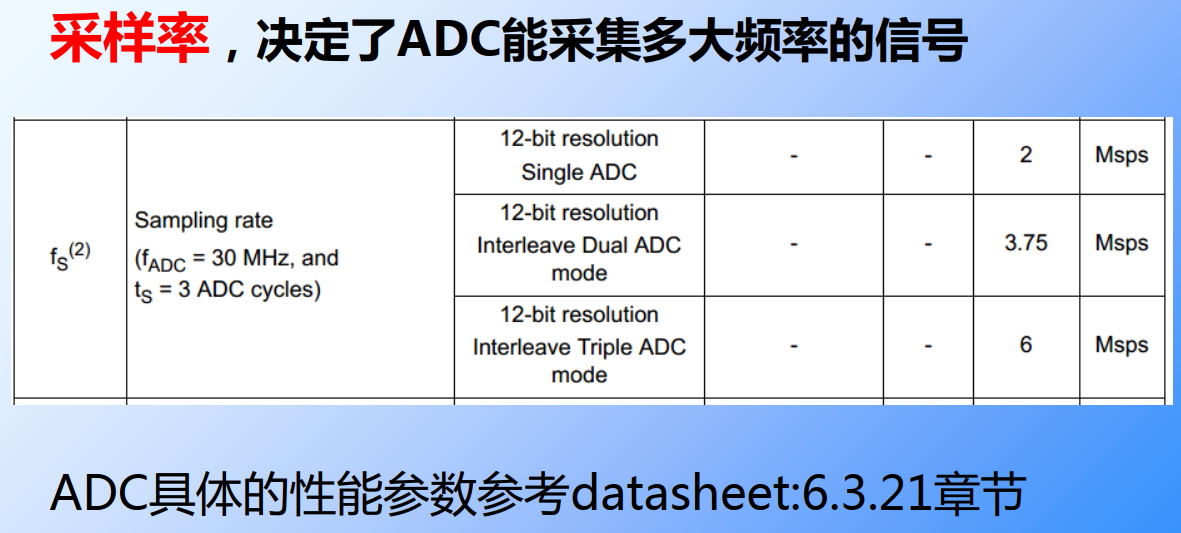

转换速率

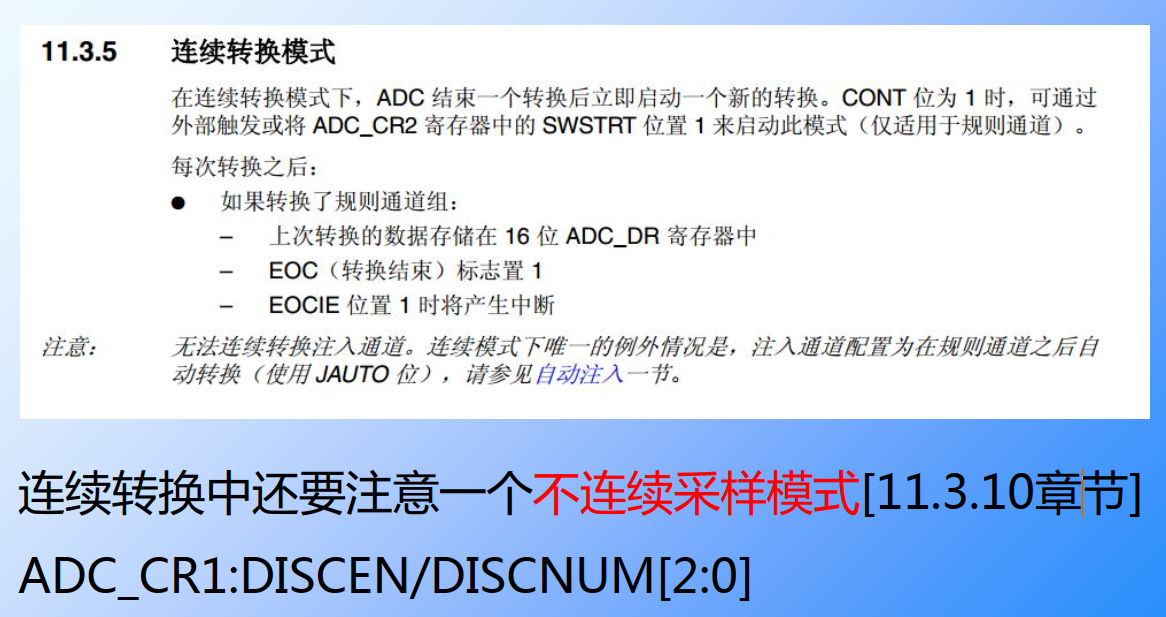

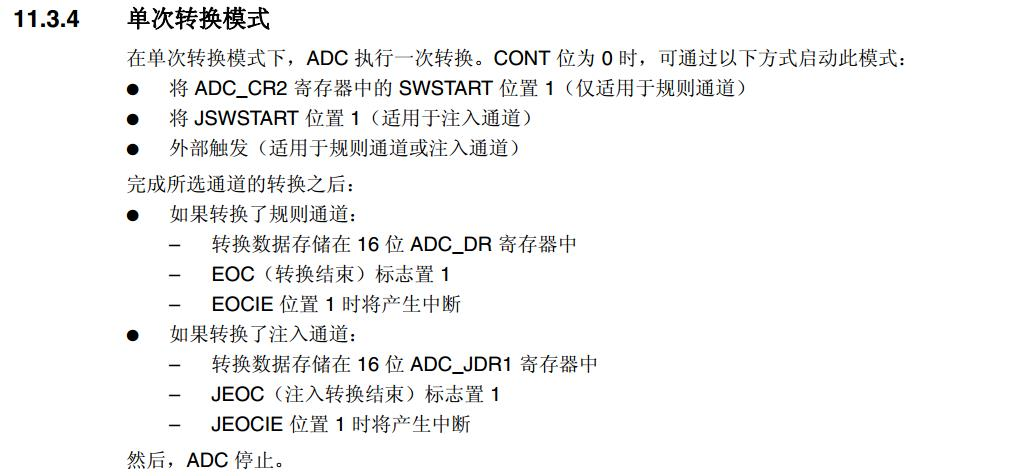

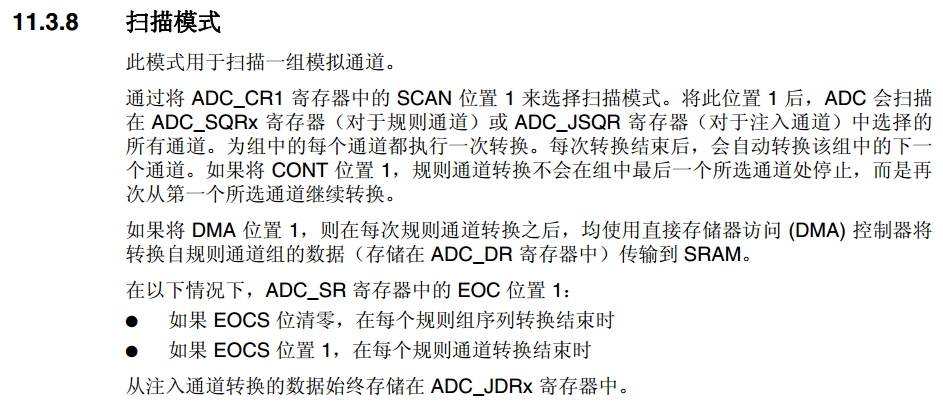

转换方式

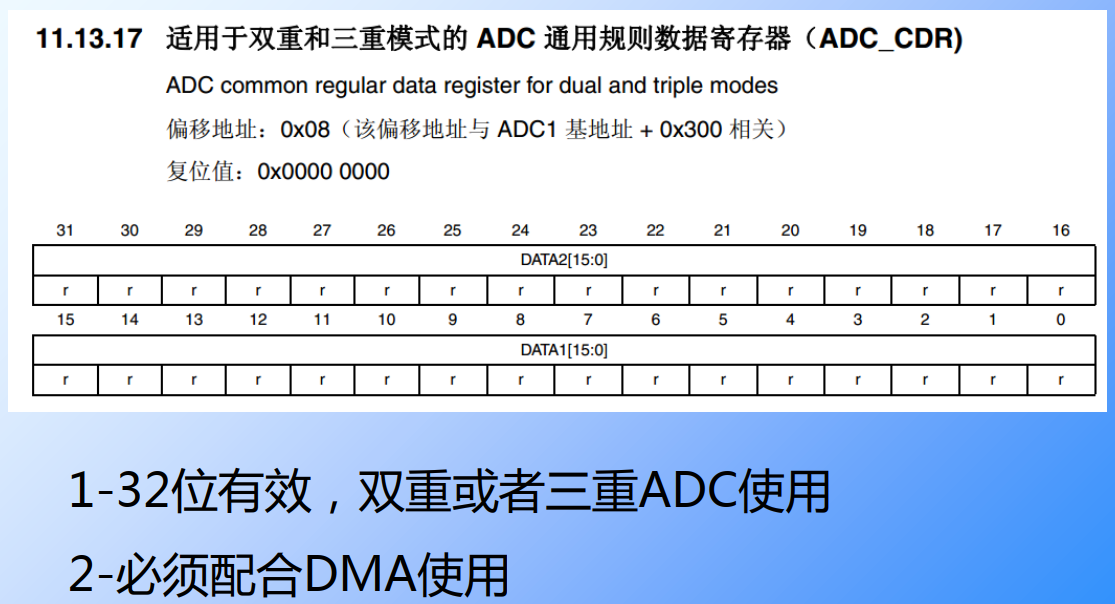

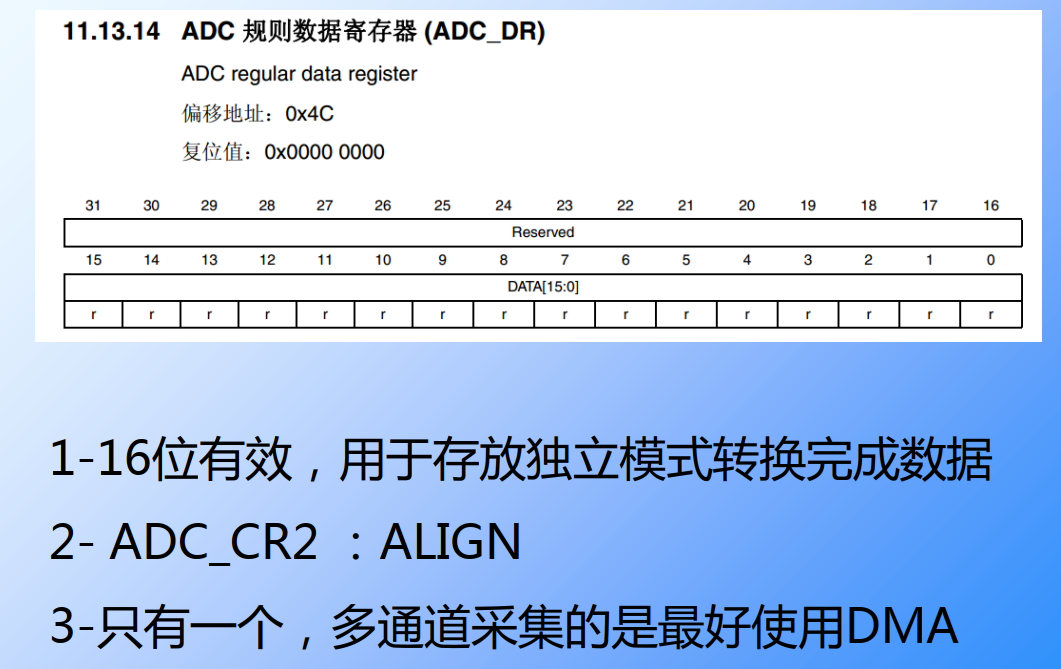

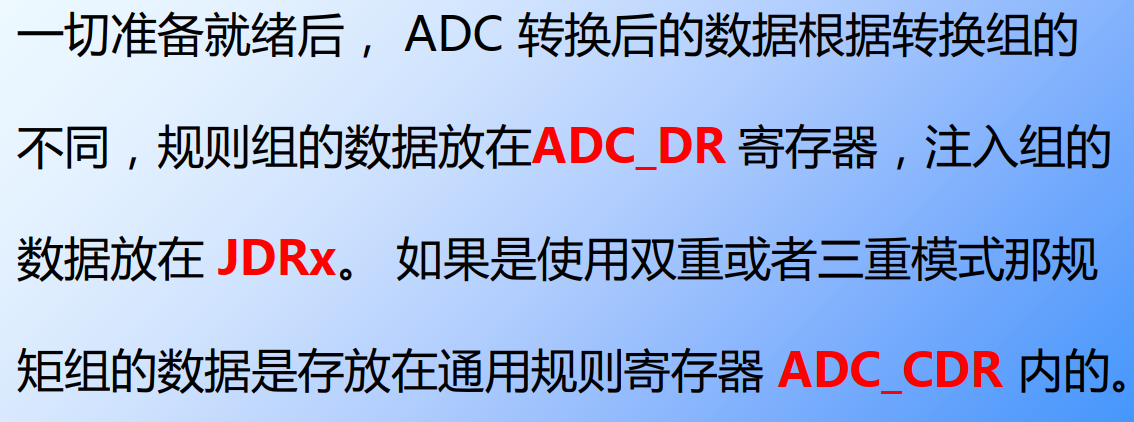

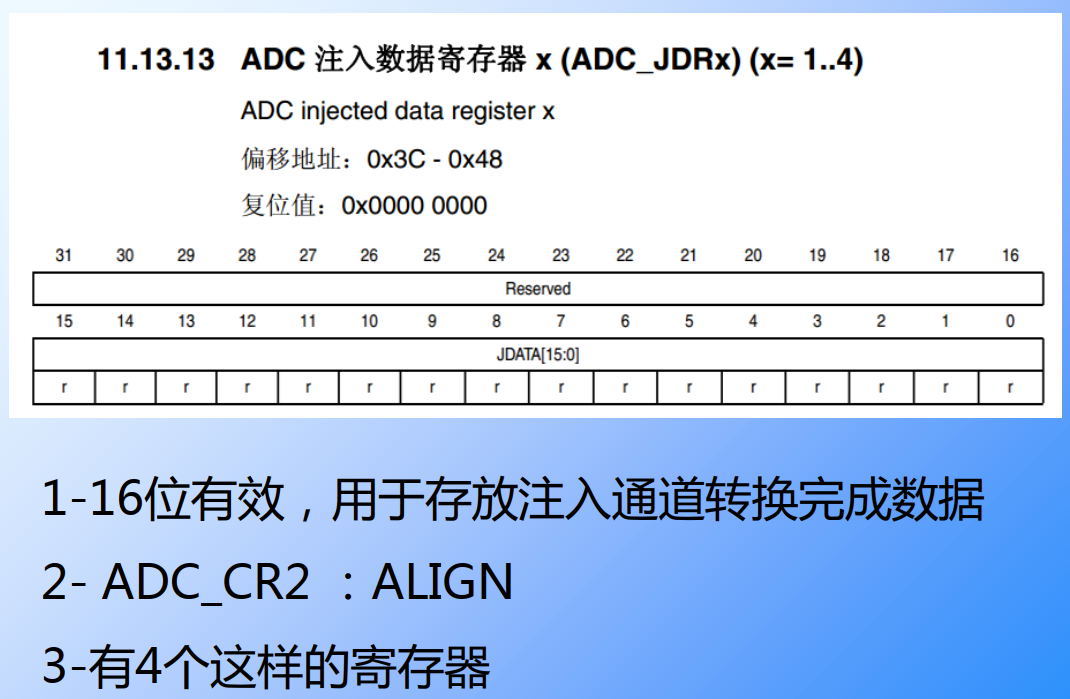

数据寄存器

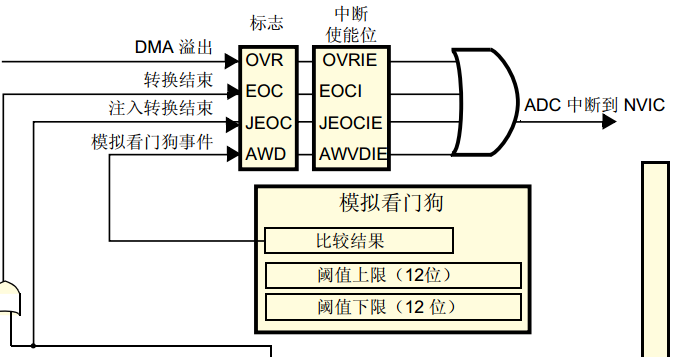

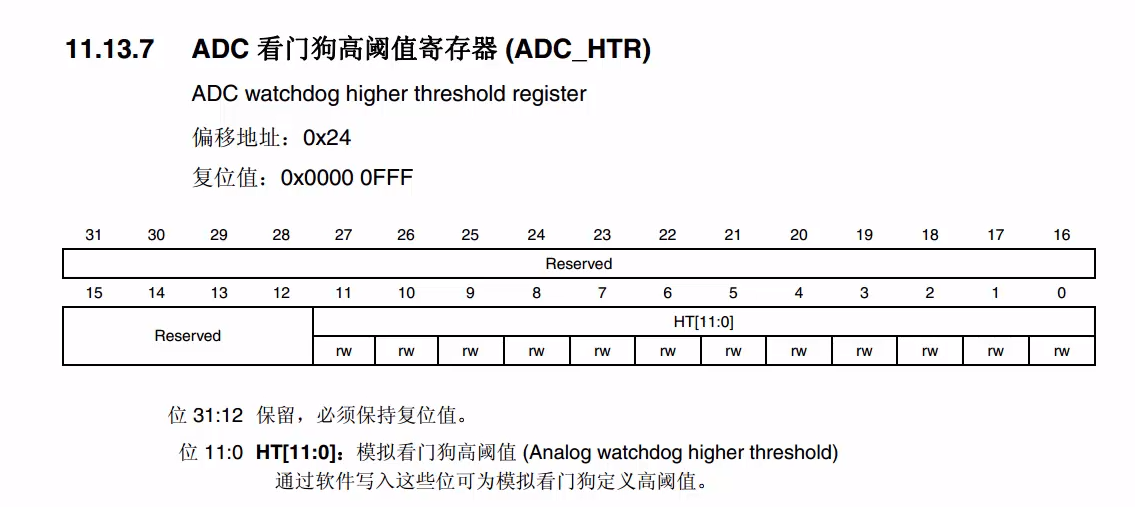

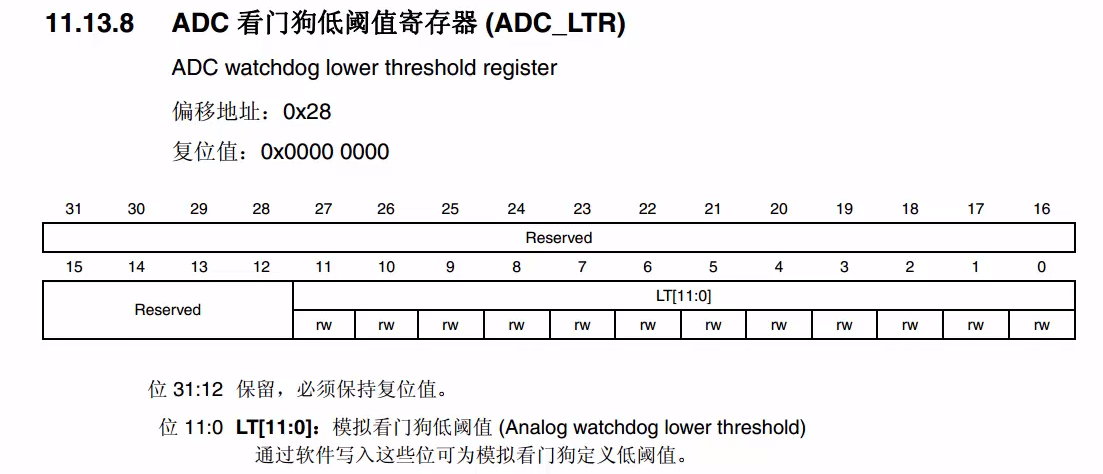

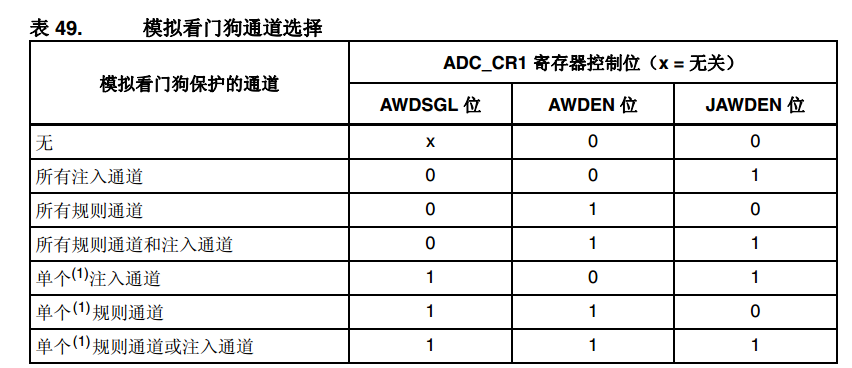

中断

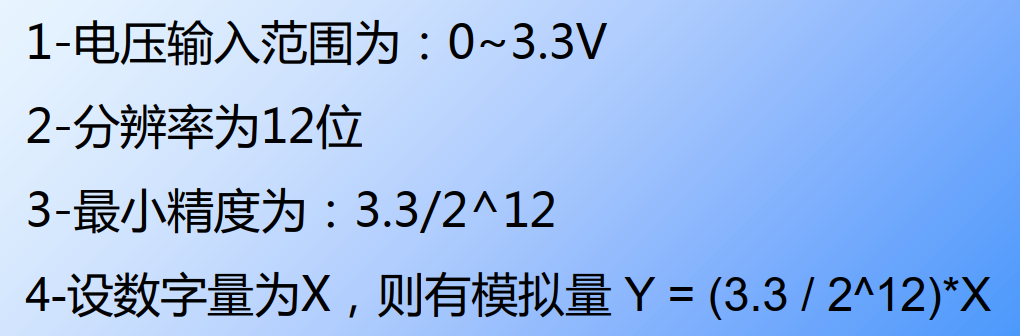

怎么根据数据量算出模拟量
