延时函数初始化，单片机指令执行速度过快，向8266发送AT指令时需要延时等待。
串口1使用PA9、PA10，串口1向电脑的串口助手发送信息，来反映AT指令的响应.
串口2使用PA2、PA3，向8266发送AT指令，用来控制8266。
WiFi_ResetIO_Init(); //初始化WiFi的复位IO
WiFi复位引脚为PA4，低电平WiFi复位

8266接收数据变量定义

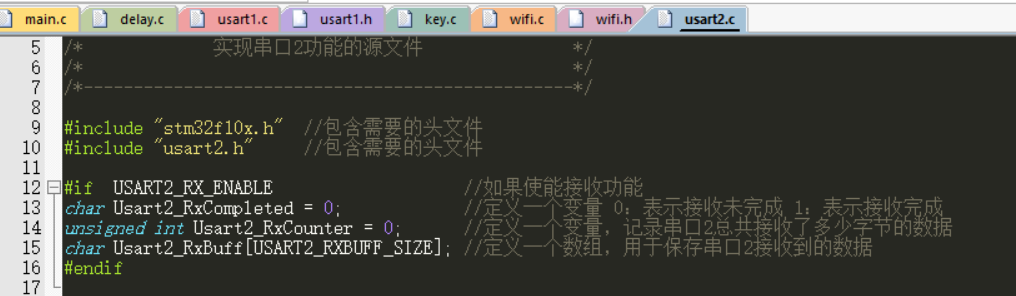

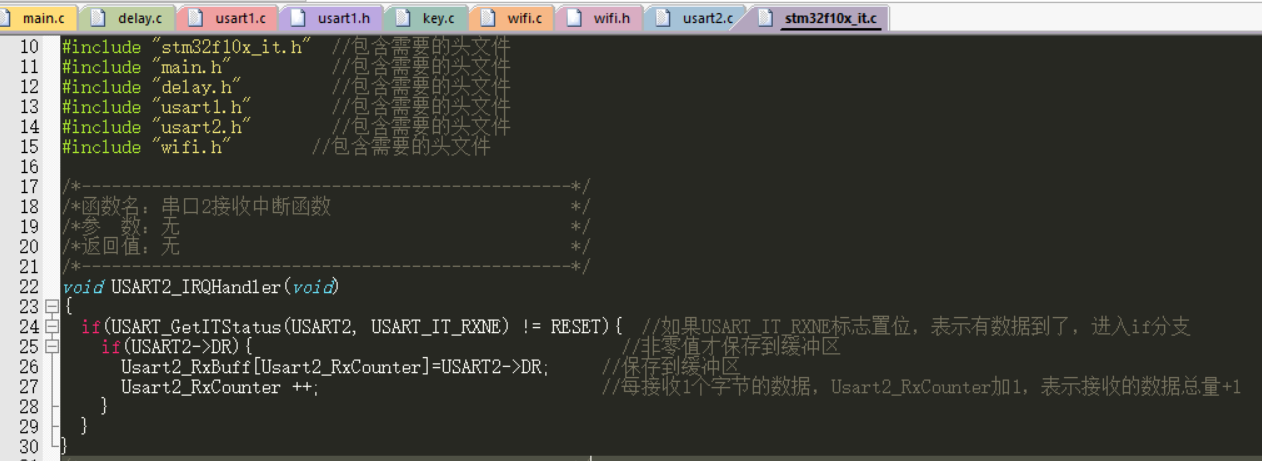

串口2通过中断来接收数据，将其存放到char Usart2_RxBuff[USART2_RXBUFF_SIZE] 数组中
控制8266，依靠字符串的搜素和比较

wifi初始化大循环

wifi.c

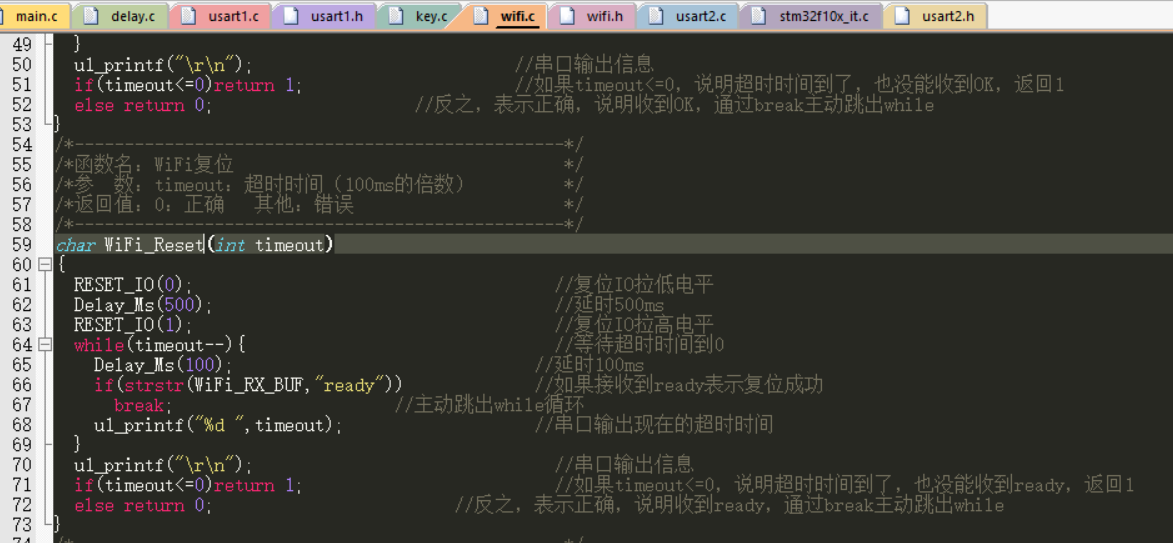

WiFi_Reset()函数
if(strstr(WiFi_RX_BUF,”ready”)) //如果接收到ready表示复位成功
WiFi_RX_BUF是串口2的Usart2_RxBuff（接收数据缓存区）

单片机通过串口1向8266发送AT指令，82266与串口2相连，8266收到指令的响应存放在串口2的Usart2_RxBuff中。
char WiFi_InitServer_AP(void)
{
char temp[50];

u1_printf(“准备复位模块\r\n”); //串口提示数据
if(WiFi_Reset(50)){ //复位，100ms超时单位，总计5s超时时间
u1_printf(“复位失败，准备重启\r\n”); //返回非0值，进入if，串口提示数据
return 1; //返回1
}else u1_printf(“复位成功\r\n”); //串口提示数据

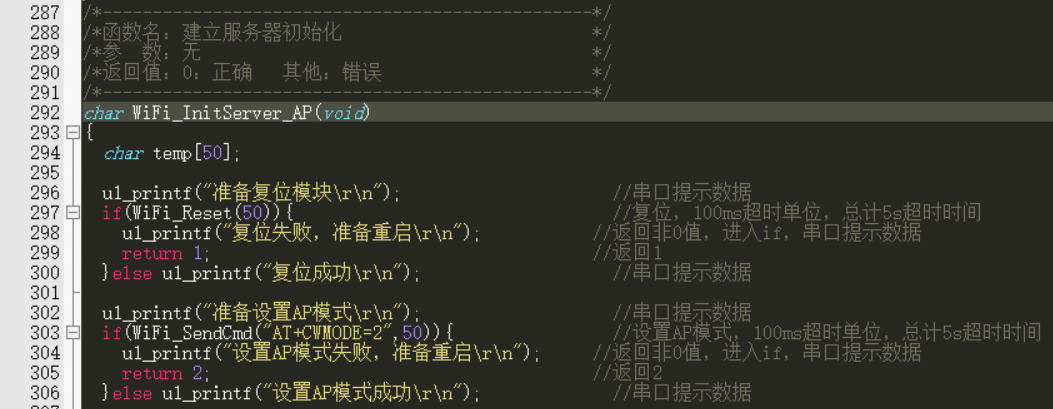

main.c
while(WiFi_InitServer_AP()){ //循环，初始化，建立服务器，直到成功
Delay_Ms(200); //延时
}

上面的循环嵌套在主函数循环中

  1. /*-------------------------------------------------*/
  2. /*函数名：建立服务器初始化                         */
  3. /*参  数：无                                       */
  4. /*返回值：0：正确   其他：错误                     */
  5. /*-------------------------------------------------*/
  6. char WiFi_InitServer_AP(void)
  7. {
  8.     char temp[50];
  10.     u1_printf("准备复位模块\r\n");                     //串口提示数据
  11.     if(WiFi_Reset(50)){                                //复位，100ms超时单位，总计5s超时时间
  12.         u1_printf("复位失败，准备重启\r\n");           //返回非0值，进入if，串口提示数据
  13.         return 1;                                      //返回1
  14.     }else u1_printf("复位成功\r\n");                   //串口提示数据
  16.     u1_printf("准备设置AP模式\r\n");                   //串口提示数据
  17.     if(WiFi_SendCmd("AT+CWMODE=2",50)){                //设置AP模式，100ms超时单位，总计5s超时时间
  18.         u1_printf("设置AP模式失败，准备重启\r\n");     //返回非0值，进入if，串口提示数据
  19.         return 2;                                      //返回2
  20.     }else u1_printf("设置AP模式成功\r\n");             //串口提示数据
  22.     u1_printf("准备设置AP参数\r\n");                   //串口提示数据
  23.     u1_printf("SSID：%s\r\n",SSID);                    //串口提示数据
  24.     u1_printf("密码：%s\r\n",PASS);                    //串口提示数据
  25.     u1_printf("AP热点IP：%s\r\n",AP_IP);               //串口提示数据
  26.     u1_printf("加密方式：WPA_WPA2_PSK\r\n");           //串口提示数据
  28.     u1_printf("准备设置AP热点IP\r\n");                 //串口提示数据
  29.     memset(temp,0,50);                                 //清除临时缓冲区
  30.     sprintf(temp,"AT+CIPAP=\"%s\"",AP_IP);             //构建命令
  31.     if(WiFi_SendCmd(temp,50)){                         //设置AP热点IP，100ms超时单位，总计5s超时时间
  32.         u1_printf("设置AP热点IP失败，准备重启\r\n");   //返回非0值，进入if，串口提示数据
  33.         return 3;                                      //返回3
  34.     }else u1_printf("设置AP热点IP成功\r\n");           //串口提示数据
  36.     u1_printf("准备设置AP参数\r\n");                   //串口提示数据
  37.     if(WiFi_SET_AP(SSID,PASS,WPA_WPA2_PSK,50)){        //设置AP参数，100ms超时单位，总计5s超时时间
  38.         u1_printf("设置AP参数失败，准备重启\r\n");     //返回非0值，进入if，串口提示数据
  39.         return 4;                                      //返回4
  40.     }else u1_printf("设置AP参数成功\r\n");             //串口提示数据
  42.     u1_printf("准备关闭透传\r\n");                     //串口提示数据
  43.     if(WiFi_SendCmd("AT+CIPMODE=0",50)){               //关闭透传，100ms超时单位，总计5s超时时间
  44.         u1_printf("关闭透传失败，准备重启\r\n");       //返回非0值，进入if，串口提示数据
  45.         return 5;                                      //返回5
  46.     }else u1_printf("关闭透传成功\r\n");               //串口提示数据

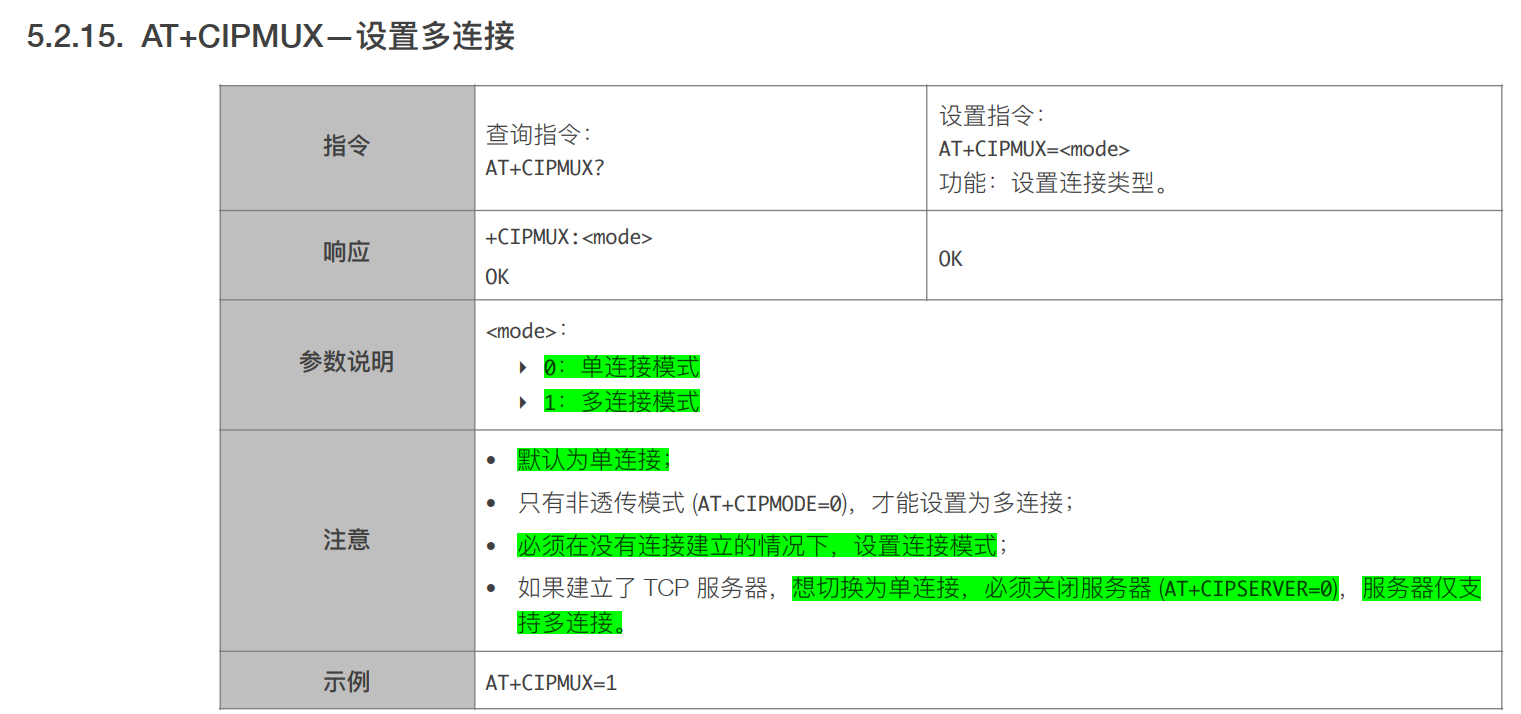

  48.     u1_printf("准备开启多路连接\r\n");                 //串口提示数据
  49.     if(WiFi_SendCmd("AT+CIPMUX=1",50)){                //开启多路连接，100ms超时单位，总计5s超时时间
  50.         u1_printf("开启多路连接失败，准备重启\r\n");   //返回非0值，进入if，串口提示数据
  51.         return 6;                                      //返回6
  52.     }else u1_printf("开启多路连接成功\r\n");           //串口提示数据
  54.     u1_printf("准备开启多路连接\r\n");                 //串口提示数据
  55.     if(WiFi_SendCmd("AT+CIPMUX=1",50)){                //开启多路连接，100ms超时单位，总计5s超时时间
  56.         u1_printf("开启多路连接失败，准备重启\r\n");   //返回非0值，进入if，串口提示数据
  57.         return 7;                                      //返回7
  58.     }else u1_printf("开启多路连接成功\r\n");           //串口提示数据
  60.     u1_printf("准备开启服务器\r\n");                   //串口提示数据
  61.     if(WiFi_SendCmd("AT+CIPSERVER=1,5050",50)){        //准备开启服务器，端口号5050，100ms超时单位，总计5s超时时间
  62.         u1_printf("开启服务器失败，准备重启\r\n");     //返回非0值，进入if，串口提示数据
  63.         return 8;                                      //返回8
  64.     }else u1_printf("开启服务器成功，端口号5050\r\n"); //串口提示数据
  66.     return 0;                                          //正确返回0
  68. }

AT指令发送函数

wifi.c文件中
WiFi_SendCmd（）函数

  1. /*-------------------------------------------------*/
  2. /*函数名：WiFi发送设置指令                         */
  3. /*参  数：cmd：指令                                */
  4. /*参  数：timeout：超时时间（100ms的倍数）         */
  5. /*返回值：0：正确   其他：错误                     */
  6. /*-------------------------------------------------*/
  7. char WiFi_SendCmd(char *cmd, int timeout)
  8. {
  9.     WiFi_RxCounter=0;                           //WiFi接收数据量变量清零
  10.     memset(WiFi_RX_BUF,0,WiFi_RXBUFF_SIZE);     //清空WiFi接收缓冲区
  11.     WiFi_printf("%s\r\n",cmd);                  //发送指令
  12.     while(timeout--){                           //等待超时时间到0
  13.         Delay_Ms(100);                          //延时100ms
  14.         if(strstr(WiFi_RX_BUF,"OK"))            //如果接收到OK表示指令成功
  15.             break;                               //主动跳出while循环
  16.         u1_printf("%d ",timeout);               //串口输出现在的超时时间
  17.     }
  18.     u1_printf("\r\n");                          //串口输出信息
  19.     if(timeout<=0)return 1;                     //如果timeout<=0，说明超时时间到了，也没能收到OK，返回1
  20.     else return 0;                                 //反之，表示正确，说明收到OK，通过break主动跳出while
  21. }

WiFi_RxCounter=0; //WiFi接收数据量变量清零
memset(WiFi_RX_BUF,0,WiFi_RXBUFF_SIZE); //清空WiFi接收缓冲区
WiFi_printf(“%s\r\n”,cmd); //发送指令

发送指令前必须清空串口2接收缓存区，
memset(WiFi_RX_BUF,0,WiFi_RXBUFF_SIZE); //清空WiFi接收缓冲区 ，
否则上一条指令的响应会影响后面的判断条件

AT指令

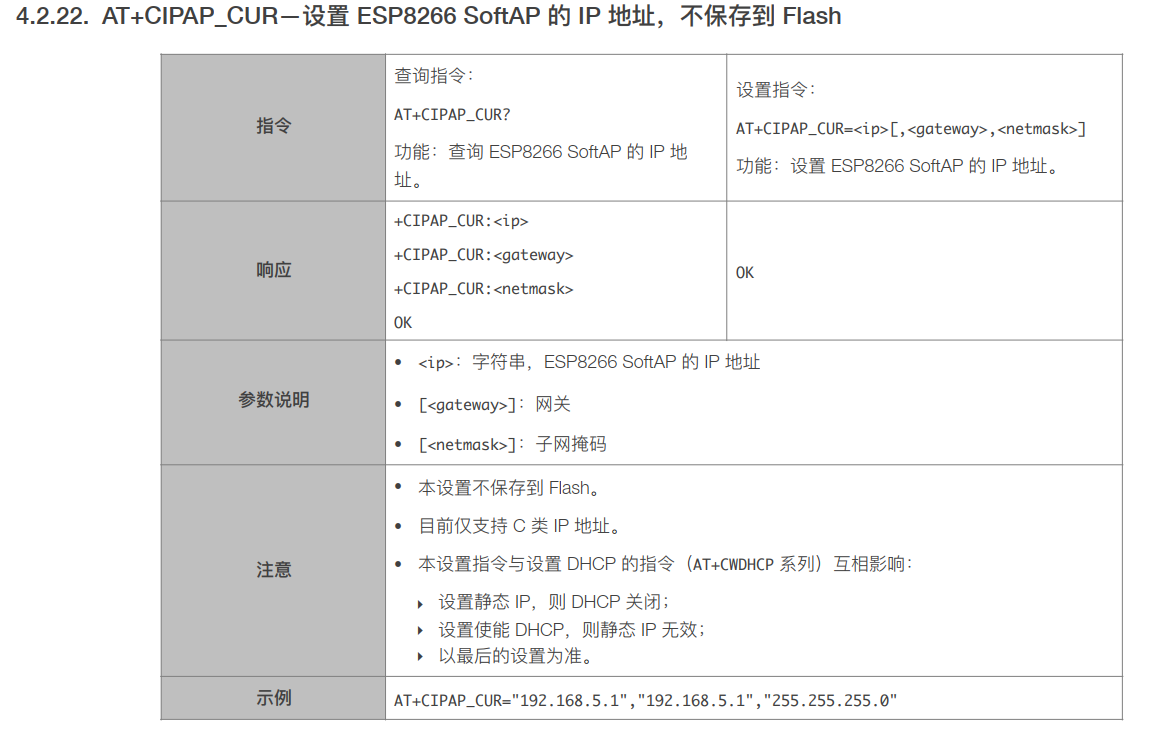

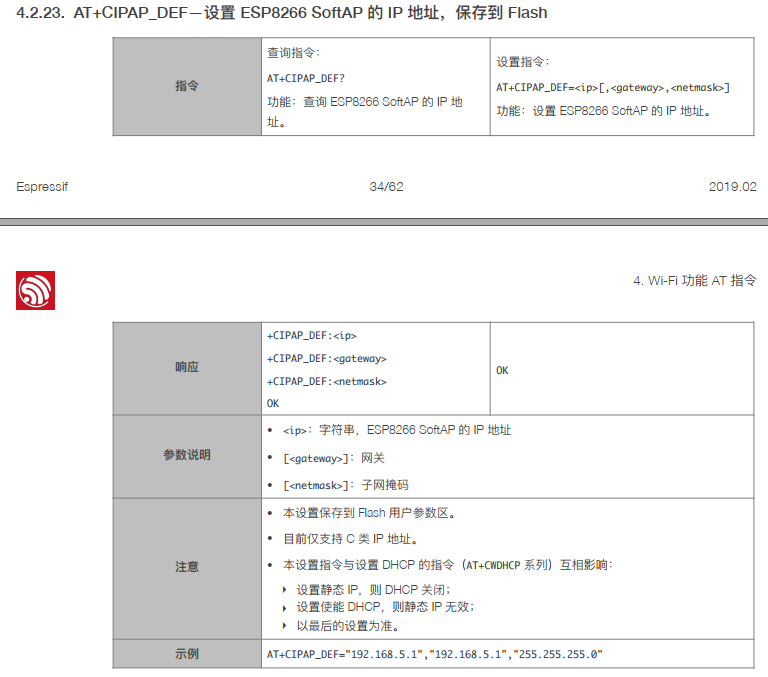

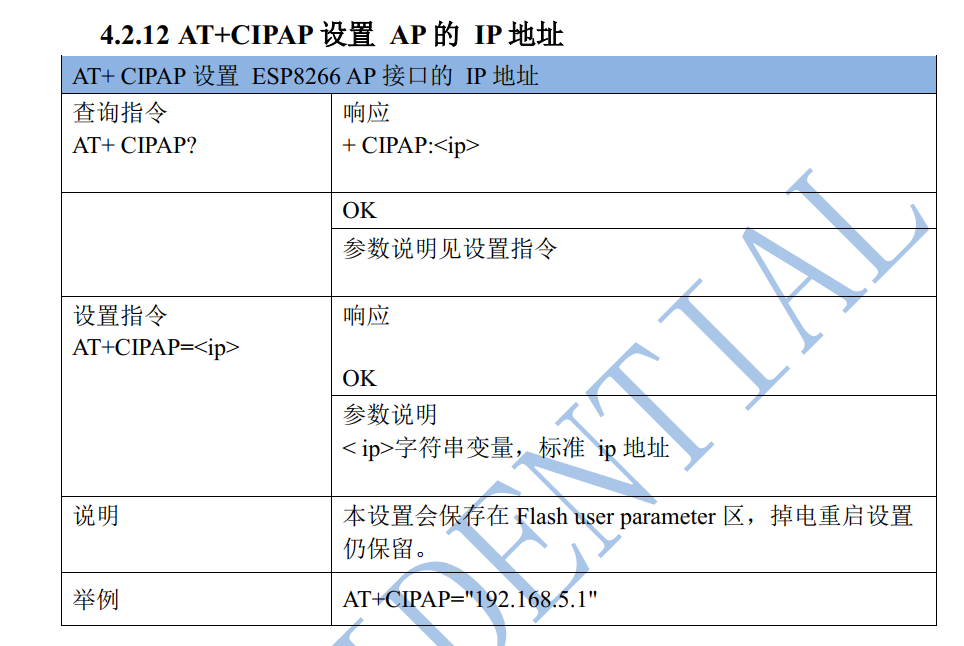

AT+CIPAP指令 设置AP的IP地址

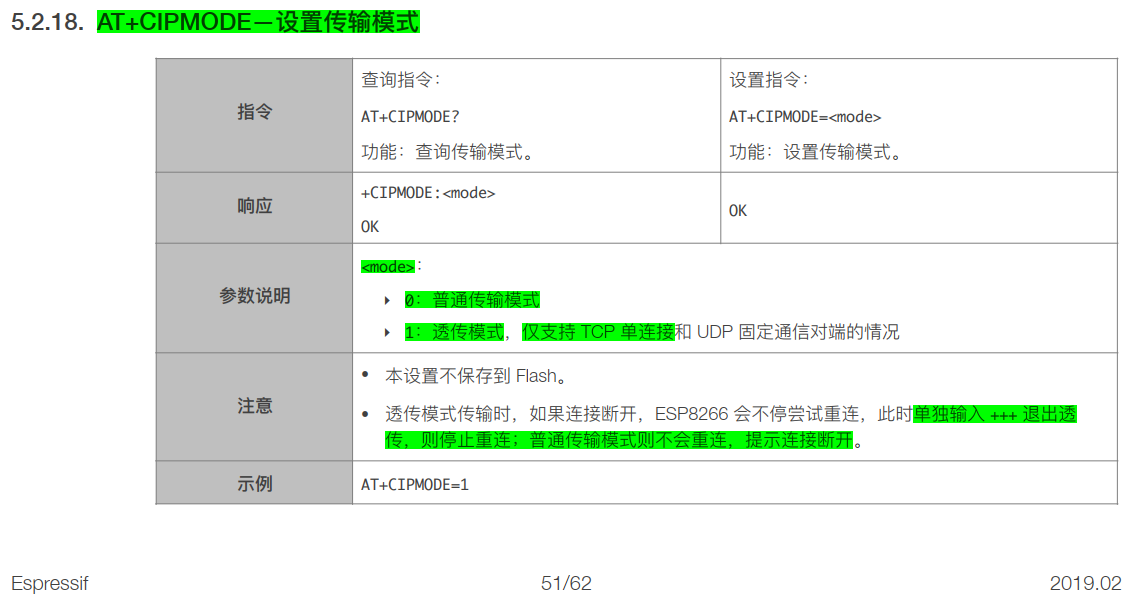

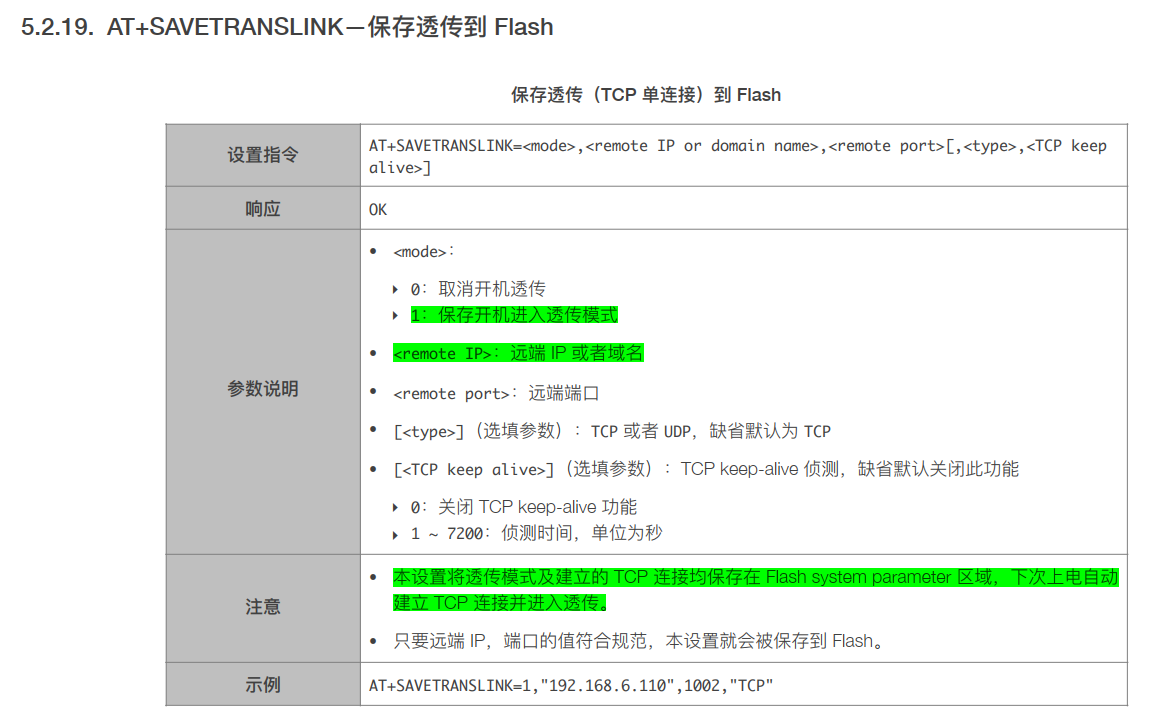

传输模式（是否透传）

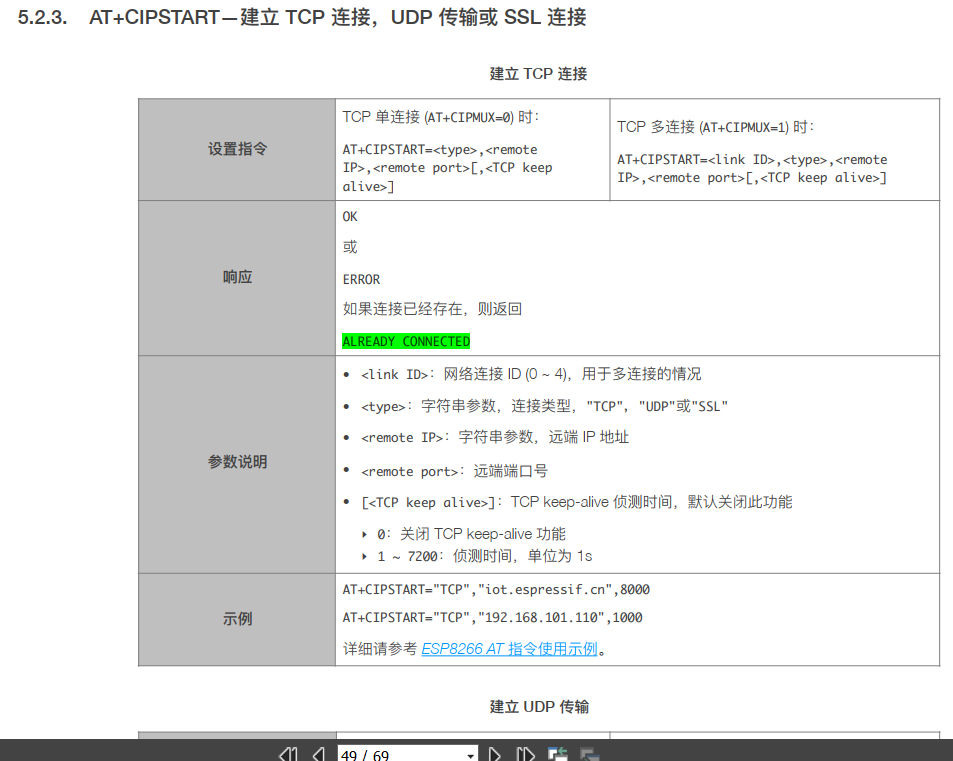

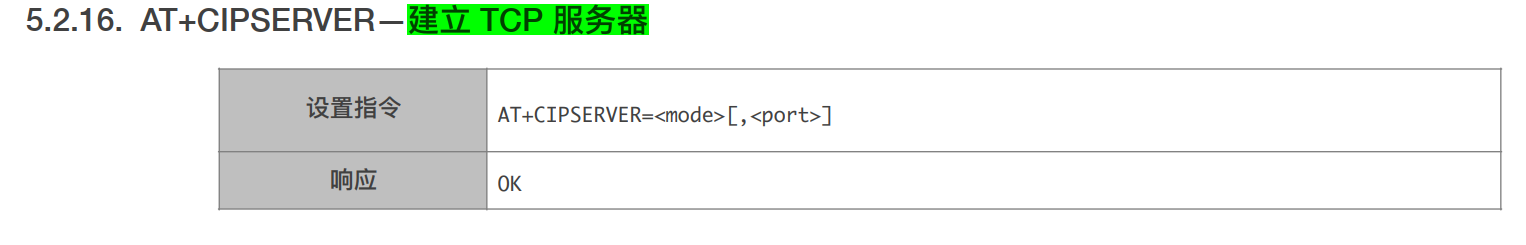

建立TCP服务器

服务器 被叫
客户端 主叫

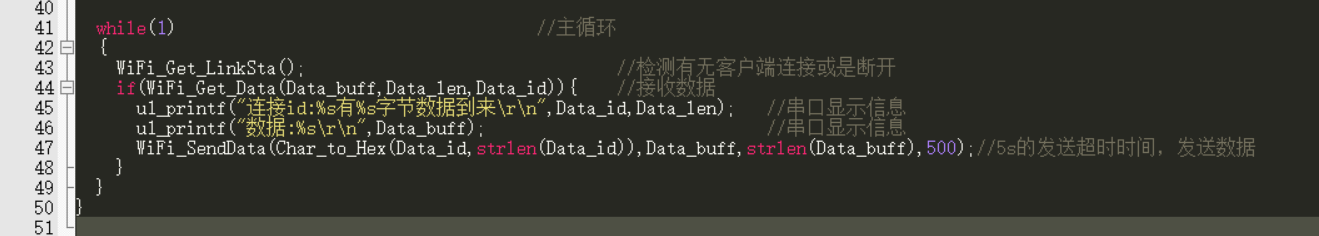

数据收发（主函数）

main.c

  1. while(1)                                    //主循环
  2.     {
  3.         WiFi_Get_LinkSta();                               //检测有无客户端连接或是断开
  4.         if(WiFi_Get_Data(Data_buff,Data_len,Data_id)){    //接收数据
  5.             u1_printf("连接id:%s有%s字节数据到来\r\n",Data_id,Data_len);   //串口显示信息
  6.             u1_printf("数据:%s\r\n",Data_buff);                            //串口显示信息
  7.             WiFi_SendData(Char_to_Hex(Data_id,strlen(Data_id)),Data_buff,strlen(Data_buff),500);//5s的发送超时时间，发送数据
  8.         }

获取sta连接状态函数

  1. /*-------------------------------------------------*/
  2. /*函数名：获取连接状态                             */
  3. /*参  数：无                                       */
  4. /*返回值：连接状态                                 */
  5. /*        0：无状态                                */
  6. /*        1：有客户端接入                          */
  7. /*        2：有客户端断开                          */
  8. /*-------------------------------------------------*/
  9. char WiFi_Get_LinkSta(void)
  10. {
  11.     char id_temp[10]={0};    //缓冲区，存放ID
  12.     char sta_temp[10]={0};   //缓冲区，存放状态
  14.     if(strstr(WiFi_RX_BUF,"CONNECT")){                 //如果接受到CONNECT表示有客户端连接
  15.         sscanf(WiFi_RX_BUF,"%[^,],%[^,]",id_temp,sta_temp);
  16.         u1_printf("有客户端接入，ID=%s\r\n",id_temp);  //串口显示信息
  17.         WiFi_RxCounter=0;                              //WiFi接收数据量变量清零
  18.         memset(WiFi_RX_BUF,0,WiFi_RXBUFF_SIZE);        //清空WiFi接收缓冲区
  19.         return 1;                                      //有客户端接入
  20.     }else if(strstr(WiFi_RX_BUF,"CLOSED")){            //如果接受到CLOSED表示有链接断开
  21.         sscanf(WiFi_RX_BUF,"%[^,],%[^,]",id_temp,sta_temp);
  22.         u1_printf("有客户端断开，ID=%s\r\n",id_temp);        //串口显示信息
  23.         WiFi_RxCounter=0;                                    //WiFi接收数据量变量清零
  24.         memset(WiFi_RX_BUF,0,WiFi_RXBUFF_SIZE);              //清空WiFi接收缓冲区
  25.         return 2;                                            //有客户端断开
  26.     }else return 0;                                          //无状态改变
  27. }

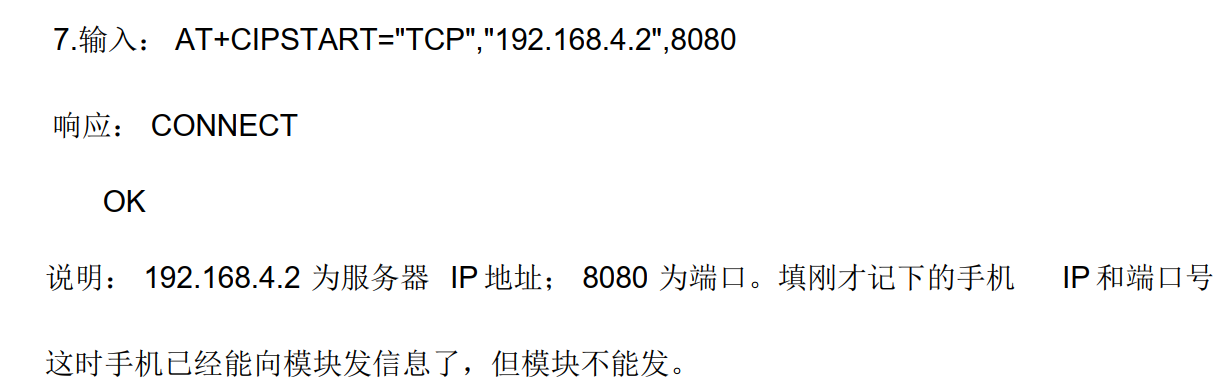

当客户端连接到服务器时，响应为CONNECT。
sscanf(WiFi_RX_BUF,”%[^,],%[^,]”,id_temp,sta_temp);
通过sscanf函数，把响应分别存放到,id_temp,sta_temp中，并向串口2打印端口号

获取sta数据函数

  1. /*-------------------------------------------------*/
  2. /*函数名：获取客户端数据                           */
  3. /*        两组回车换行符\r\n\r\n作为数据的结束符   */
  4. /*参  数：data：数据缓冲区                         */
  5. /*参  数：len： 数据量                             */
  6. /*参  数：id：  发来数据的客户端的连接ID           */
  7. /*返回值：数据状态                                 */
  8. /*        0：无数据                                */
  9. /*        1：有数据                                */
  10. /*-------------------------------------------------*/
  11. char WiFi_Get_Data(char *data, char *len, char *id)
  12. {
  13.     char temp[10]={0};      //缓冲区
  14.     char *presult;
  16.     if(strstr(WiFi_RX_BUF,"+IPD")){
  17.         Delay_Ms(10);                                       //延时
  18.         sscanf(WiFi_RX_BUF,"%[^,],%[^,],%[^:]",temp,id,len);//截取各段数据，主要是id和数据长度
  19.         presult = strstr(WiFi_RX_BUF,":");                  //查找冒号。冒号后的是数据
  20.         if( presult != NULL )                               //找到冒号
  21.             sprintf((char *)data,"%s",(presult+1));         //冒号后的数据，复制到data
  22.         WiFi_RxCounter=0;                                   //WiFi接收数据量变量清零
  23.         memset(WiFi_RX_BUF,0,WiFi_RXBUFF_SIZE);             //清空WiFi接收缓冲区
  24.         return 1;                                           //有数据到来
  25.     } else return 0;                                        //无数据到来
  26. }

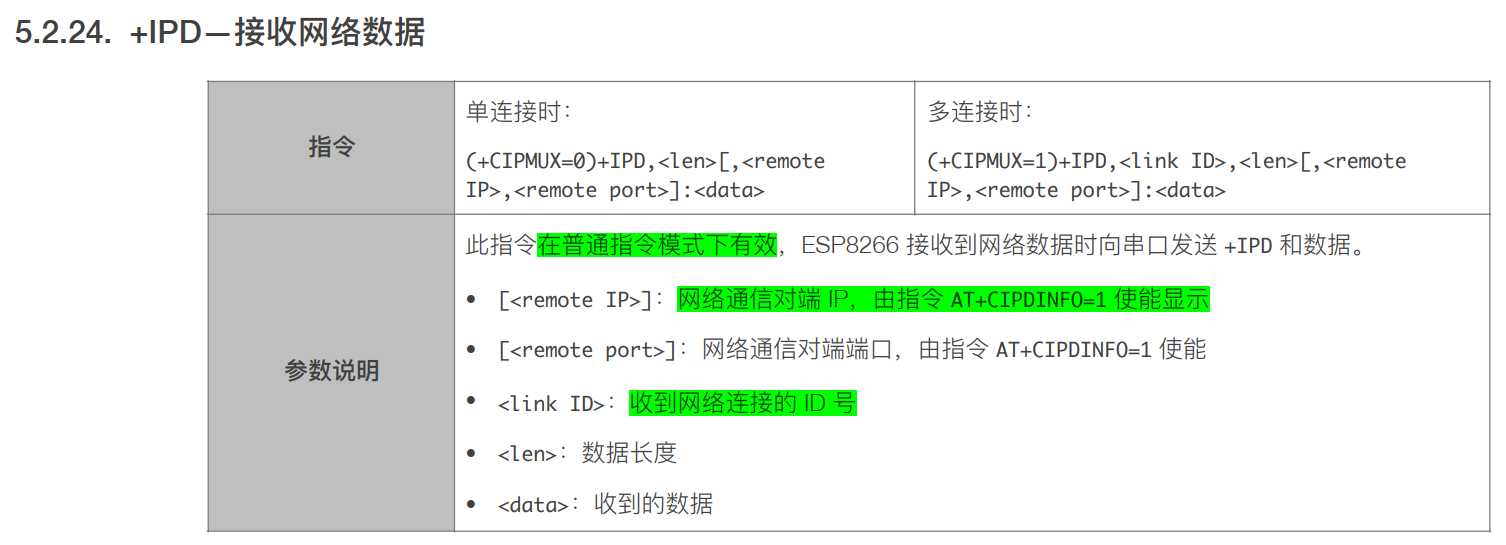

ESP8266 接收到网络数据时向串口发送 +IPD 和数据。
格式为： +IPD,0,3:456（接收到的数据为456）
sscanf(WiFi_RX_BUF,”%[^,],%[^,],%[^:]”,temp,id,len);//截取各段数据，主要是id和数据长度

presult = strstr(WiFi_RX_BUF,”:”); //查找冒号。冒号后的是数据
if( presult != NULL ) //找到冒号
sprintf((char )data,”%s”,(presult+1)); //冒号后的数据，复制到data
*main.c
获取数据并串口2打印

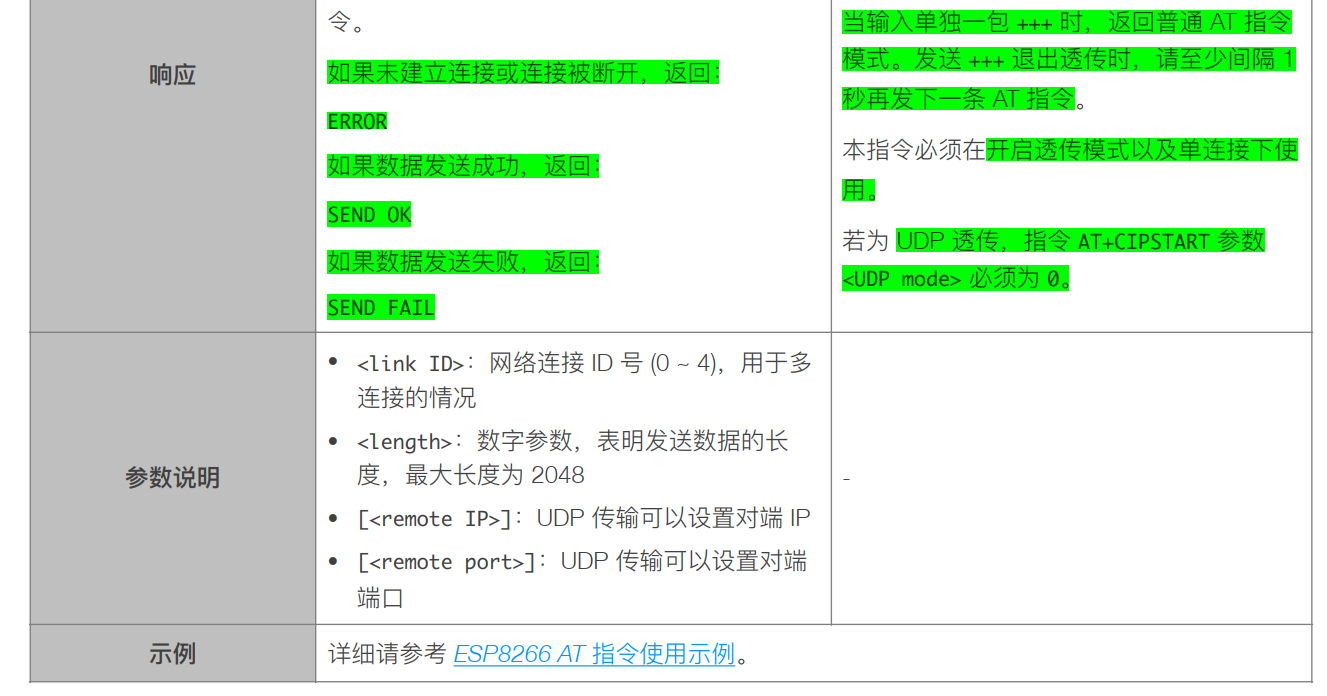

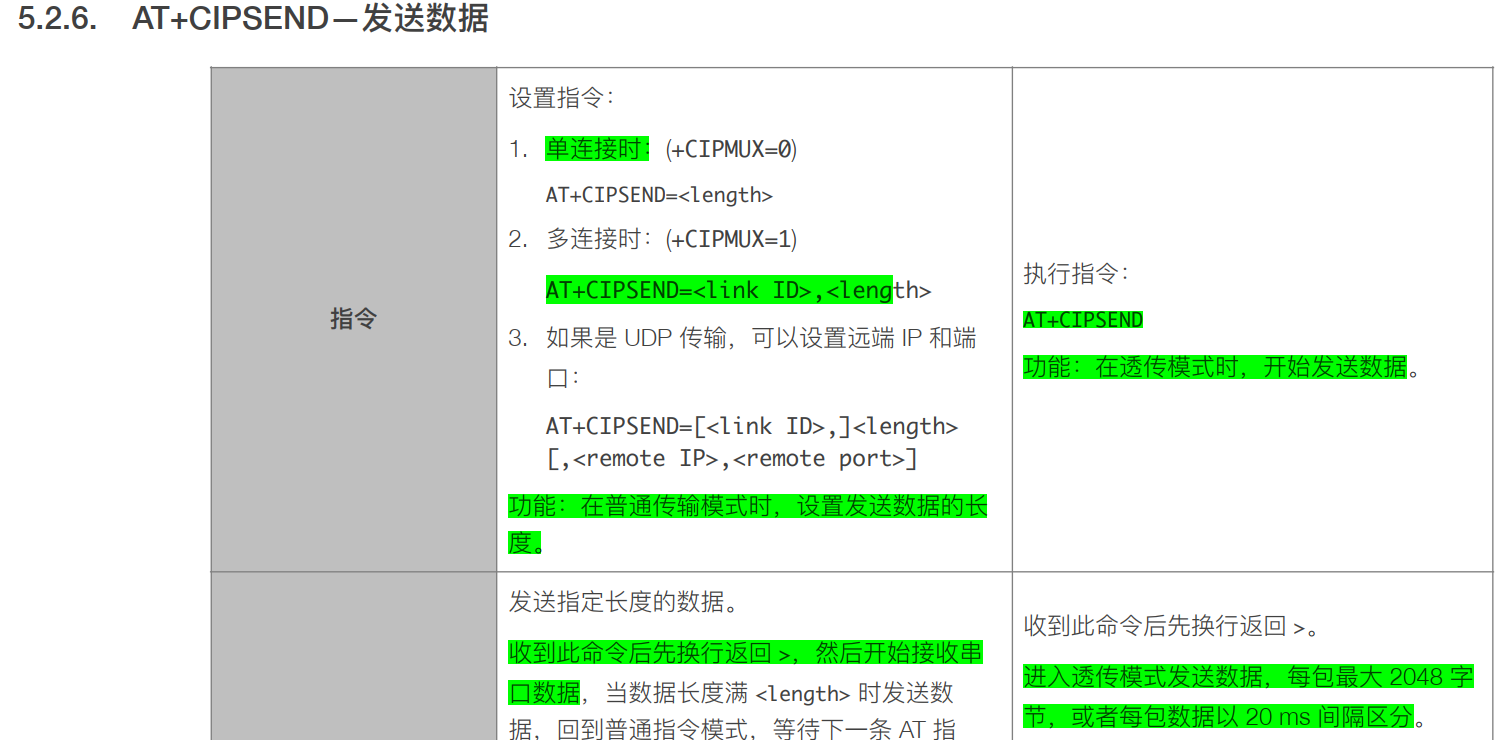

收到数据后发送

  1. /*-------------------------------------------------*/
  2. /*函数名：服务器发送数据                           */
  3. /*参  数：databuff：数据缓冲区<2048                */
  4. /*参  数：data_len：数据长度                       */
  5. /*参  数：id：      客户端的连接ID                 */
  6. /*参  数：timeout： 超时时间（10ms的倍数）         */
  7. /*返回值：错误值                                   */
  8. /*        0：无错误                                */
  9. /*        1：等待发送数据超时                      */
  10. /*        2：连接断开了                            */
  11. /*        3：发送数据超时                          */
  12. /*-------------------------------------------------*/
  13. char WiFi_SendData(char id, char *databuff, int data_len, int timeout)
  14. {
  15.     int i;
  17.     WiFi_RxCounter=0;                                 //WiFi接收数据量变量清零
  18.     memset(WiFi_RX_BUF,0,WiFi_RXBUFF_SIZE);           //清空WiFi接收缓冲区
  19.     WiFi_printf("AT+CIPSEND=%d,%d\r\n",id,data_len);  //发送指令
  20.     while(timeout--){                                 //等待超时与否
  21.         Delay_Ms(10);                                 //延时10ms
  22.         if(strstr(WiFi_RX_BUF,">"))                   //如果接收到>表示成功
  23.             break;                                     //主动跳出while循环
  24.         u1_printf("%d ",timeout);                     //串口输出现在的超时时间
  25.     }
  26.     if(timeout<=0)return 1;                                   //超时错误，返回1
  27.     else{                                                     //没超时，正确
  28.         WiFi_RxCounter=0;                                     //WiFi接收数据量变量清零
  29.         memset(WiFi_RX_BUF,0,WiFi_RXBUFF_SIZE);               //清空WiFi接收缓冲区
  30.         for(i=0;i<data_len;i++)WiFi_printf("%c",databuff[i]); //发送数据
  31.         while(timeout--){                                     //等待超时与否
  32.             Delay_Ms(10);                                     //延时10ms
  33.             if(strstr(WiFi_RX_BUF,"SEND OK")){                //如果接受SEND OK，表示发送成功
  34.             WiFi_RxCounter=0;                                 //WiFi接收数据量变量清零
  35.             memset(WiFi_RX_BUF,0,WiFi_RXBUFF_SIZE);           //清空WiFi接收缓冲区
  36.                 break;                                        //跳出while循环
  37.             }
  38.             if(strstr(WiFi_RX_BUF,"link is not valid")){      //如果接受link is not valid，表示连接断开
  39.                 WiFi_RxCounter=0;                             //WiFi接收数据量变量清零
  40.                 memset(WiFi_RX_BUF,0,WiFi_RXBUFF_SIZE);       //清空WiFi接收缓冲区
  41.                 return 2;                                     //返回2
  42.             }
  43.         }
  44.         if(timeout<=0)return 3;      //超时错误，返回3
  45.         else return 0;                //正确，返回0
  46.     }
  47. }

WiFi_printf(“AT+CIPSEND=%d,%d\r\n”,id,data_len); //发送指令

字符0和数字0

数据格式
字符串、十进制、十六进制

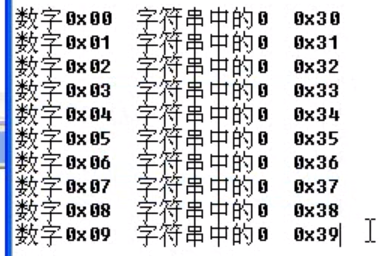

数字0代表0，字符串0是一个编码，代表0x30.
wifi.c

  1. /*-------------------------------------------------*/
  2. /*函数名：字符型数字转换成数字，0-9999             */
  3. /*参  数：char_data：字符型数字                    */
  4. /*参  数：len：      位数                          */
  5. /*返回值：转换后的数字                             */
  6. /*-------------------------------------------------*/
  7. int    Char_to_Hex(char *char_data, int len)
  8. {
  9.     int temp;
  11.     switch(len)
  12.     {
  13.         case 1 : temp=(char_data[0]-0x30)*1;
  14.                  break;
  15.         case 2 : temp=(char_data[0]-0x30)*10;
  16.                  temp+=(char_data[1]-0x30)*1;
  17.                  break;
  18.         case 3 : temp=(char_data[0]-0x30)*100;
  19.                  temp+=(char_data[2]-0x30)*10;
  20.                  temp+=(char_data[3]-0x30)*1;
  21.                  break;
  22.         case 4 : temp=(char_data[0]-0x30)*1000;
  23.                  temp+=(char_data[1]-0x30)*100;
  24.                  temp+=(char_data[2]-0x30)*10;
  25.                  temp+=(char_data[3]-0x30)*1;
  26.                  break;
  27.     }
  28.     return temp;
  29. }
