ESP8266 ESP-01调试全过程 – 使用指导 测试&编写&汇总by fairyhui

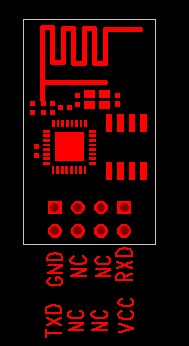

一 接线
注意：本系统是3.3V ! 请勿接5V !
新版(全IO口引出版)：
此版本若想从FLASH启动进入AT系统，只需CH-PD引脚接VCC或接上拉（不接上拉的情况下，串口可能无数据），其余三个引脚可选择悬空或接VCC(但群里（@云海之梦）反映接**VCC后导致无法正常启动)
（GPIO0为高电平代表从FLASH启动，GPIO0为低电平代表进入系统升级状态，此时可以经过串口升级内部固件
RST（GPIO16）可做外部硬件复位使用）
测试系统不同，接线方法也选择多多，请各位根据自己的情况进行选择，推荐接法：在CH-PD和VCC之间焊接电阻后，将UTXD,GND,VCC,URXD连上USB-TTL(两者的TXD和RXD交叉接)即可进行测试**
旧版(AT指令版)：
该版本中间四根线悬空即可。
群里（@ZR(小R)）反应：接线正确的情况下，连上USB转TTL，红灯蓝灯闪烁一下以后全灭，此现象为模块电流过大，超过了USB转TLL模块的承受范围。解决办法：1. CH-PD换一个阻值更大的上拉电阻；2.换个承受电流大一点USB转TLL模块(群众们也可以自己改造)
（@ZR(小R)）反应：在供电不足的情况下，收到的响应为乱码。请各位检查下供电电压是否足够。
二 上电：正常工作验证
本模块可以工作在三种模式：1. STA 2 .AP 3 .AP+STA，出厂设置为第三种
上电后，蓝色灯微弱闪烁后熄灭，红灯长亮
1. 搜索无线网络，可见ESP_XXXXXX已经处于列表中(后面的数字是MAC地址后几位)

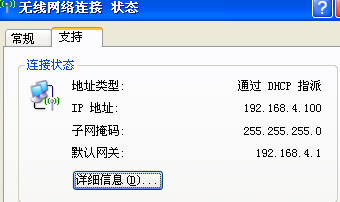

连接该网络以后，查看连接状态：

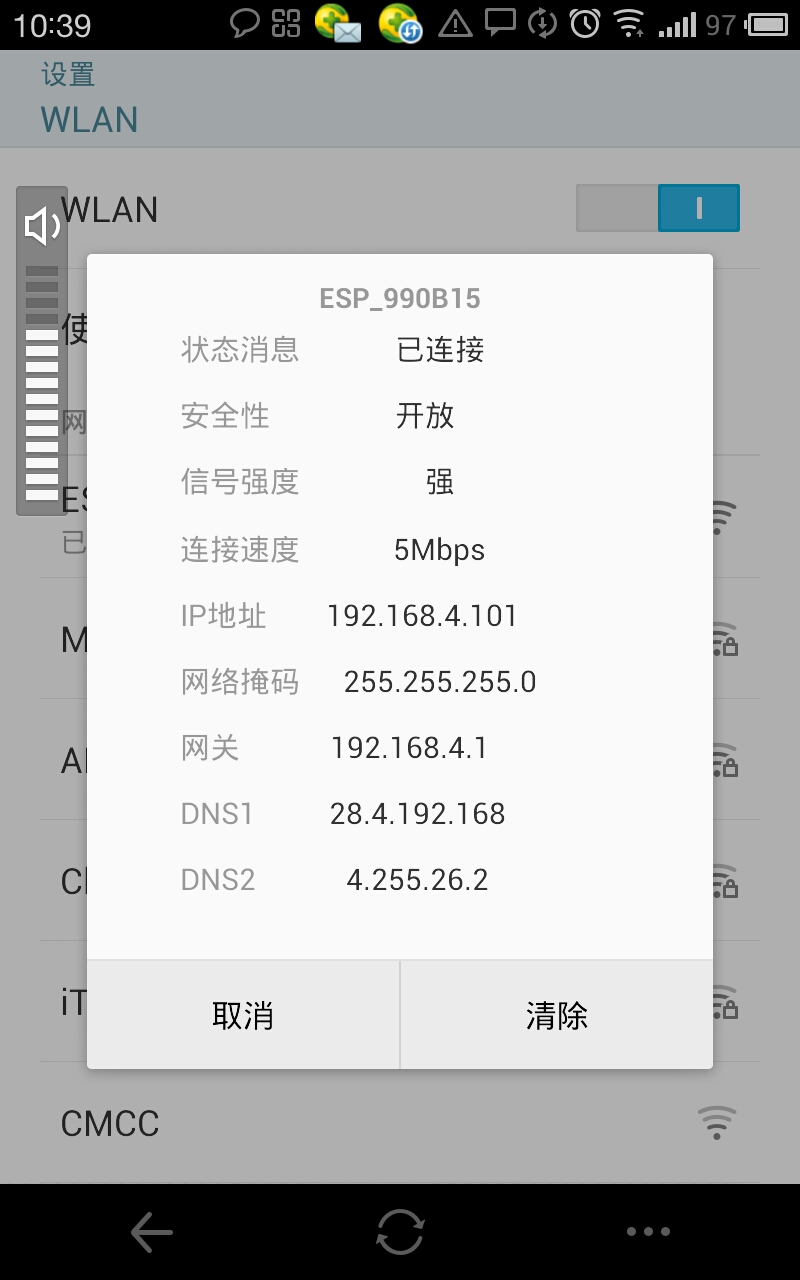

手机搜索该网络，也可连接上：

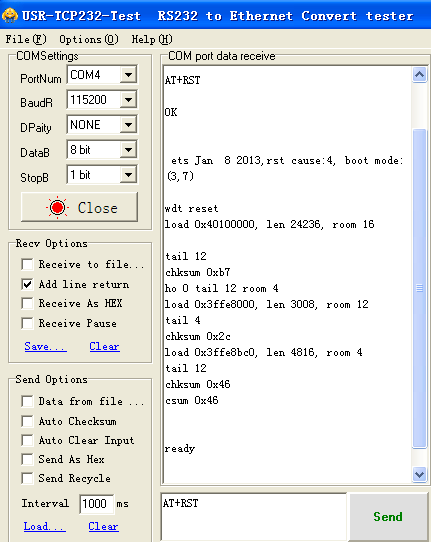

2. 使用USR-TCP232-Test.exe进行测试：
软件配置如下图：
注意：(1)波特率一般在出厂情况下默认的是115200。如果在115200情况下收到的是乱码可以试试其他波特率（旧版本的默认波特率可能是其他数值）。
(2)在输入命令后必须再按一下回车键，然后再按发送！

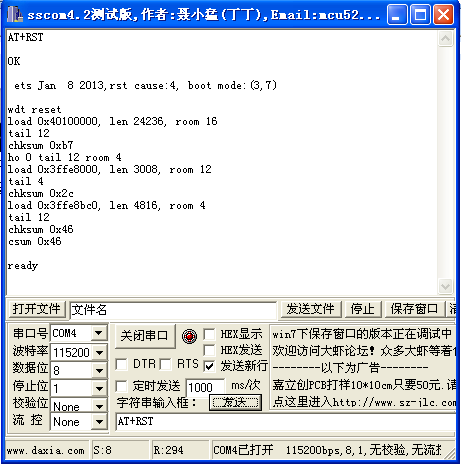

3. 使用sscom42.exe进行测试
注意：勾选上“发送新行”

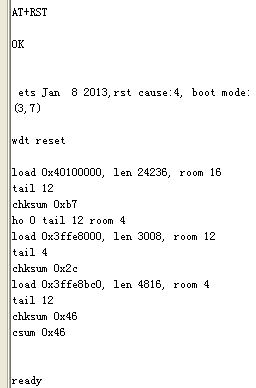

发送命令AT+RST（重启模块）,返回如下：
三 测试
测试前先阅读：(1)Espressif IoT AT指令集_v0.1.5.pdf 描述了该模块支持的AT命令
http://www.electrodragon.com/w/Wi07c 该网页命令描述更清晰一些
(2) ESP8266测试方法汇总.pdf 测试的具体流程
测试过程参照：ESP8266作为TCP服务器端使用心得.pdf 出错的原因分析及处理
**
四 测试例程
原来推荐的测试例程比较粗略，这里放上我自己的测试过程，理解可能有误，仅供参考。
请勿直接复制指令，部分格式经过WORD编辑后有误！可能导致出错！
（一）AP模式
1. 建立AP
(1)重启模块
发送命令：AT+RST(执行指令)
指令：AT+RST
响应：OK
(2)设置模块
发送命令：AT+CWMODE=3或AT+CWMODE=2(设置指令)
指令：AT+CWMODE=
说明：
响应：OK
说明：需重启后生效(AT+RST)
(3)配置AP参数
发送命令：AT+CWSAP=”TEST”,”123456123456”,1,3(设置指令)
指令：AT+ CWSAP=
说明：指令只有在AP模式开启后有效
< ecn >:0-OPEN，1-WEP，2-WPA_PSK，3-WPA2_PSK，4-WPA_WPA2_PSK
响应：OK
刷新无线网络列表，可见到SSID为TEST的无线网络列于其中：
注意：此时连接网络会可能出现连接不上的情况，请发送AT+RST命令并等待几分钟之后再连接

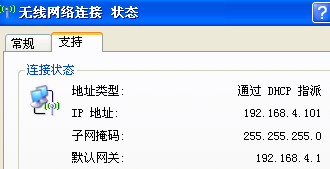

(4)查看已接入设备的IP
连接上TEST后，发送命令：**AT+CWLIF(执行指令)
指令：AT+CWLIF
说明：查看已接入设备的IP
响应：
OK
说明：
如果返回命令如下：
表示网络成功建立，目前无设备连入。
如果无线网络实际已连接上，请等待几分钟后再发送AT+CWLIF命令进行查询。
(4)查询本机IP地址
指令：AT+CIFSR
说明：查看本模块的IP地址
注意：AP模式下无效！会造成死机现象！
响应：
说明：
但实际测试中并未发生死机现象。
查看本机配置模式：CWMODE=2，为AP模式。
同样未出现死机现象。
2. Server方法收发
(0)查询此时模块状态(该步骤可省略)
发送命令 AT+CWMODE?(查询指令)
指令：AT+CWMODE?
说明：查看本模块的WIFI应用模式
响应：+CWMODE:
OK
说明：
发送命令AT+CIPMUX? (查询指令)
指令：AT+CIPMUX?
说明：查询本模块是否建立多连接
响应：+ CIPMUX:
OK
说明：
发送命令AT+CIPMODE? (查询指令)
指令：AT+CIPMODE?
说明：查询本模块的传输模式
响应：+ CIPMODE:
OK
说明：
发送命令AT+CIPSTO? (查询指令)
指令：AT+CIPSTO?
说明：查询本模块的服务器超时时间
响应：+ CIPSTO:
3. Client方法收发
(0) 关闭server服务 (如果没有开启server服务，可免除此步骤)
发送命令：AT+CIPSERVER=0(设置指令)
指令：AT+CIPSERVER=
说明：
响应：OK
说明：(1) AT+ CIPMUX=1时才能开启服务器；关闭server模式需要重启
(2)开启server后自动建立server监听,当有client接入会自动按顺序占用一个连接。
关闭server服务如下图所示：

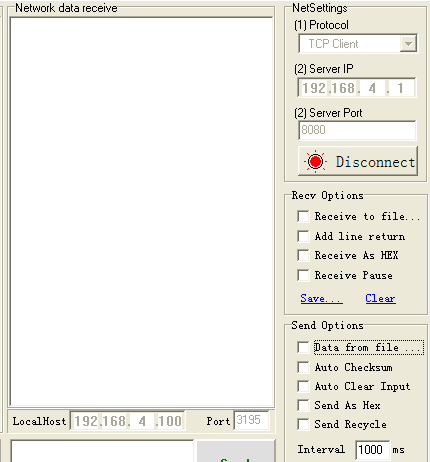

(1) 创建服务器
点击Listening，创建成功后，该按钮变为：
(2) 开启多连接模式
发送命令：AT+CIPMUX=1(设置指令)
指令：AT+CIPMUX=
说明：
响应：OK

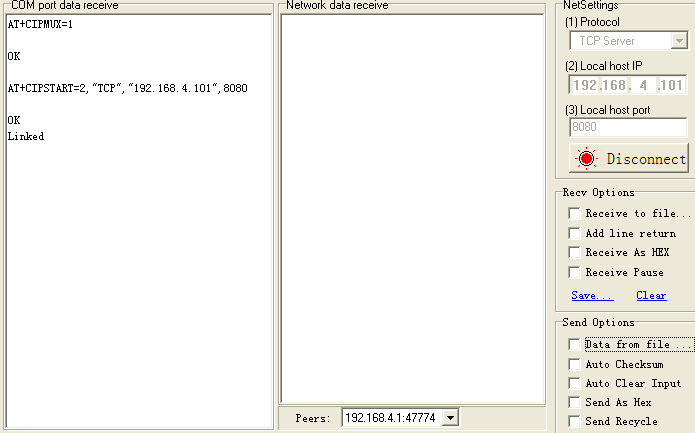

(3) 建立TCP连接
发送命令AT+CIPSTART=2,”TCP”,”192.168.4.101”,8080 (设置指令)
指令：1)单路连接时(+CIPMUX=0)，指令为：AT+CIPSTART=
2)多路连接时(+CIPMUX=1)，指令为：AT+CIPSTART=
响应：如果格式正确且连接成功，返回 OK，否则返回 ERROR
如果连接已经存在，返回 ALREAY CONNECT
说明：
如下图所示：

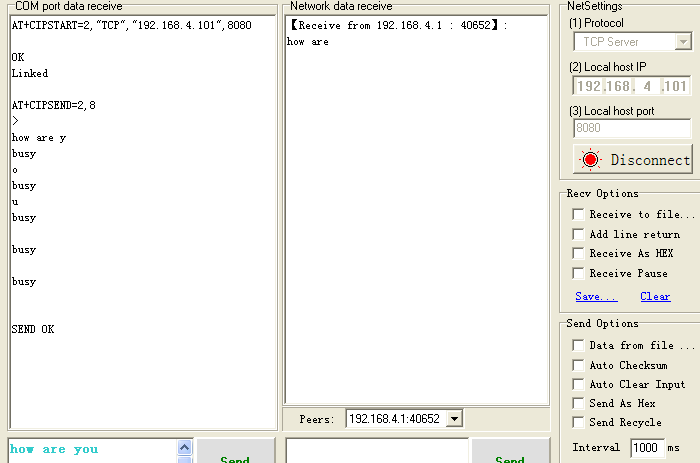

(4) 向服务器发送数据
发送命令AT+CIPSEND=2,8(设置指令) （通过上一条指令AT+CIPSTART设置为ID=2）
指令：1)单路连接时(+CIPMUX=0)，指令为：AT+CIPSEND=
2)多路连接时(+CIPMUX=1) ，指令为： AT+CIPSEND=
响应：收到此命令后先换行返回”>”，然后开始接收串口数据
当数据长度满length时发送数据。
如果未建立连接或连接被断开，返回ERROR
如果数据发送成功，返回 SEND OK
说明：
接收正确，超过8个字符的部分不接收。
此时连接已建立，可以进行数据的双向收发。用服务器向ESP8266发送数据，正常。
（二）STA模式
1.建立STA
(1) 重启模块
发送命令：AT+RST(执行指令)
指令：AT+RST
响应：OK
(2) 设置模块
发送命令：AT+CWMODE=3或AT+CWMODE=1(设置指令)
指令：AT+CWMODE=
说明：
响应：OK
说明：需重启后生效(AT+RST)
将模块设置为模式1,此时刷新网络列表可见由ESP8266建立的网络从列表中消失了

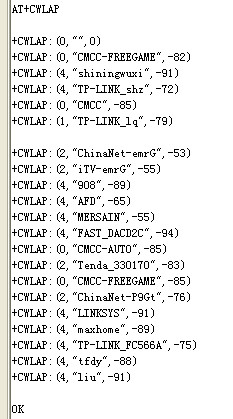

(3) 查看当前无线路由器列表
发送命令：AT+CWLAP(执行指令)
指令：AT+CWLAP
响应：正确：(终端返回AP列表)
+ CWLAP:
OK
错误：ERROR
说明：< ecn >:0-OPEN，1-WEP，2-WPA_PSK，3-WPA2_PSK，4-WPA_WPA2_PSK
如搜索不到信号，响应：
请重新上电并严格按照AT命令再发送一遍。
没有列表返回的时候请耐心等待，否则会出现“busy”
(4) 加入当前无线网络
发送命令：AT+CWJAP=”MERSAIN”,”XXXXXXXX”(设置指令)
指令：AT+CWJAP=
说明：
响应：正确：OK
错误：ERROR
检测是否真的连上该路线网络
发送命令：AT+CWJAP?(查询指令)
指令：AT+CWJAP?
响应：返回当前选择的AP
+ CWJAP:
OK
说明：
断电。上电后发送AT+CWJAP?，返回同上，系统保持上次的状态。

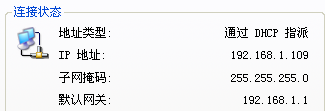

查看模块IP地址
发送命令：AT+CIFSR(执行指令)
指令：AT+CIFSR
响应：正确：+ CIFSR:
OK
错误：ERROR
说明：
群里（@云海之梦）反映：错误的SSID也可以连接上，测试后发现果然如此，输入实际不存在的账号密码返回也是OK
但发送AT+CIFSR(查看模块地址)，返回ERROR，可通过此命令来判断有没有真正连接上。
2. Server方法收发
(0)查询此时模块状态(该步骤可省略)
发送命令 AT+CWMODE?(查询指令)
指令：AT+CWMODE?
说明：查看本模块的WIFI应用模式
响应：+CWMODE:
OK
说明：
发送命令AT+CIPMUX? (查询指令)
指令：AT+CIPMUX?
说明：查询本模块是否建立多连接
响应：+ CIPMUX:
OK
说明：
发送命令AT+CIPMODE? (查询指令)
指令：AT+CIPMODE?
说明：查询本模块的传输模式
响应：+ CIPMODE:
OK
说明：
发送命令AT+CIPSTO? (查询指令)
指令：AT+CIPSTO?
说明：查询本模块的服务器超时时间
响应：+ CIPSTO:
3. Client方法收发
(0) 关闭server服务 (如果没有开启server服务，可免除此步骤)
发送命令：AT+CIPSERVER=0(设置指令)
指令：AT+CIPSERVER=
说明：
响应：OK
说明：(1) AT+ CIPMUX=1时才能开启服务器；关闭server模式需要重启
(2)开启server后自动建立server监听,当有client接入会自动按顺序占用一个连接。
关闭server服务如下图所示：

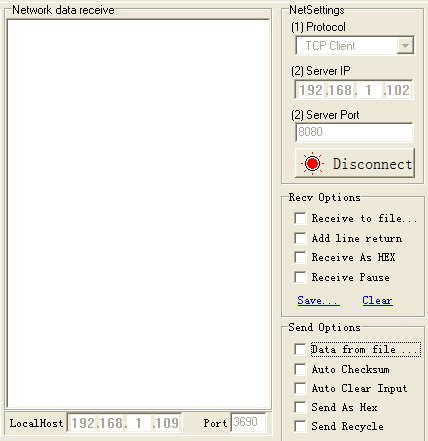

(1)创建服务器
点击Listening，创建成功后，该按钮变为：
(2) 开启多连接模式
发送命令：AT+CIPMUX=1(设置指令)
指令：AT+CIPMUX=
说明：
响应：OK

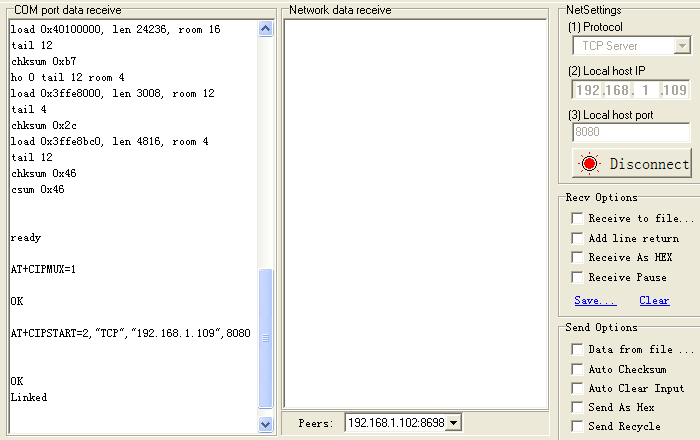

(3) 建立TCP连接
发送命令AT+CIPSTART=2,”TCP”,”192.168.1.109”,8080 (设置指令)
指令：1)单路连接时(+CIPMUX=0)，指令为：AT+CIPSTART=
2)多路连接时(+CIPMUX=1)，指令为：AT+CIPSTART=
响应：如果格式正确且连接成功，返回 OK，否则返回 ERROR
如果连接已经存在，返回 ALREAY CONNECT
说明：
如下图所示：

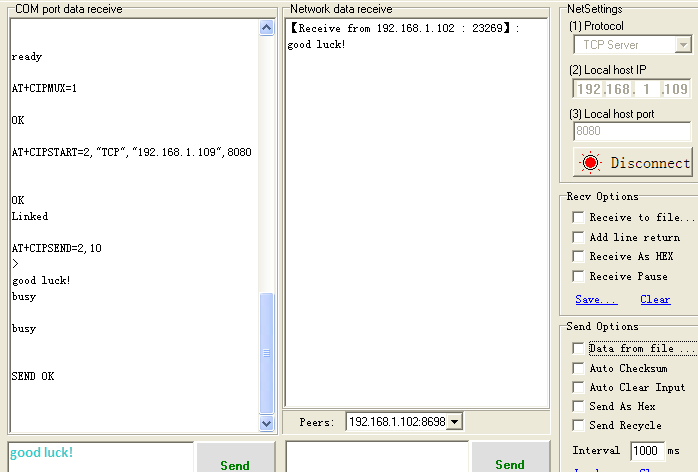

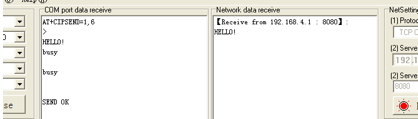

(4) 向服务器发送数据
发送命令AT+CIPSEND=2,10(设置指令) （通过上一条指令AT+CIPSTART设置为ID=2）
指令：1)单路连接时(+CIPMUX=0)，指令为：AT+CIPSEND=
2)多路连接时(+CIPMUX=1) ，指令为： AT+CIPSEND=
响应：收到此命令后先换行返回”>”，然后开始接收串口数据
当数据长度满length时发送数据。
如果未建立连接或连接被断开，返回ERROR
如果数据发送成功，返回 SEND OK
说明：
此时连接已建立，可以进行数据的双向收发。
