硬件部分

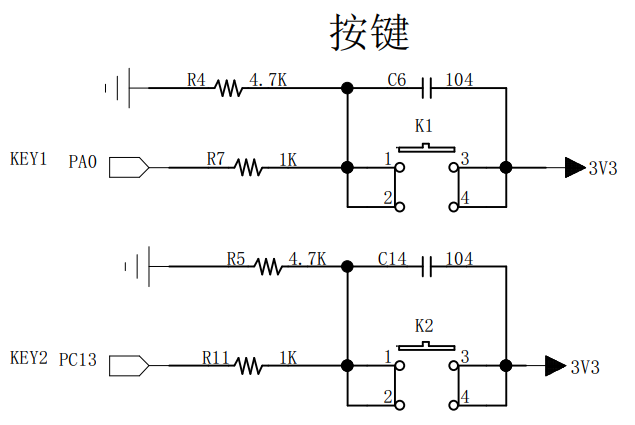

从按键的原理图可知，这些按键在没有被按下的时候， GPIO 引脚的输入状态为低电平(按键所在的电路不通，引脚接地)，当按键按下时， GPIO 引脚的输入状态为高电平(按键所
在的电路导通，引脚接到电源)。只要我们检测引脚的输入电平，即可判断按键是否被按下。
使用按键时会产生带波纹信号，需要用软件消抖处理滤波，不方便输入检测。本实验板连接的按键带硬件消抖功能，见图 ，它利用电容充放电的延时，消除了波纹，从而简化软件的处理，软件只需要直接检测引脚的电平即可。

从按键的原理图可知，这些按键在没有被按下的时候， GPIO 引脚的输入状态为低电平(按键所在的电路不通，引脚接地)，当按键按下时， GPIO 引脚的输入状态为高电平(按键所在的电路导通，引脚接到电源)。只要我们检测引脚的输入电平，即可判断按键是否被按下。

软件部分

新建工程

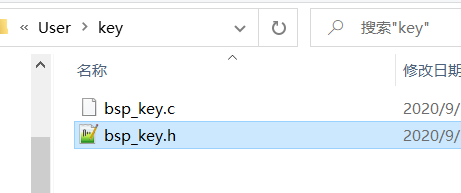

在工程模板中，uesr文件夹下，新建key文件夹。在其中新建.c 和.h文件

打开程序，在user目录下添加.c文件，并编写#include “bsp_key.h”，魔术棒中添加.h文件,编译。

key.h添加条件编译

#ifndef __BSP_KEY_H
#define __BSP_KEY_H
#endif /*__BSP_KEY_H */

程序

bsp_led.h

#ifndef __BSP_LED_H
#define    __BSP_LED_H
#include "stm32f10x.h"
#define LED_G_GPIO_Pin            GPIO_Pin_0
#define LED_G_GPIO_PORT            GPIOB
#define LED_G_GPIO_CLK         RCC_APB2Periph_GPIOB
#define LED_B_GPIO_Pin            GPIO_Pin_1
#define LED_B_GPIO_PORT            GPIOB
#define LED_B_GPIO_CLK         RCC_APB2Periph_GPIOB
#define LED_R_GPIO_Pin            GPIO_Pin_5
#define LED_R_GPIO_PORT            GPIOB
#define LED_R_GPIO_CLK         RCC_APB2Periph_GPIOB
#define              ON        1
#define              OFF        0
#define      LED_G(a)        if(a) \
                                                        GPIO_ResetBits(LED_G_GPIO_PORT, LED_G_GPIO_Pin); \
                                            else  GPIO_SetBits(LED_G_GPIO_PORT, LED_G_GPIO_Pin);
#define      LED_B(a)        if(a) \
                                                        GPIO_ResetBits(LED_B_GPIO_PORT, LED_B_GPIO_Pin); \
                                            else  GPIO_SetBits(LED_B_GPIO_PORT, LED_B_GPIO_Pin);
#define      LED_R(a)        if(a) \
                                                        GPIO_ResetBits(LED_R_GPIO_PORT, LED_R_GPIO_Pin); \
                                            else  GPIO_SetBits(LED_R_GPIO_PORT, LED_R_GPIO_Pin);
#define LED_G_TOGGLE       {LED_G_GPIO_PORT->ODR ^= LED_G_GPIO_Pin;}
#define LED_B_TOGGLE       {LED_B_GPIO_PORT->ODR ^= LED_B_GPIO_Pin;}
#define LED_R_TOGGLE       {LED_R_GPIO_PORT->ODR ^= LED_R_GPIO_Pin;}
void LED_G_GPIO_Config(void);
void LED_B_GPIO_Config(void);
void LED_R_GPIO_Config(void);
#endif /* __BSP_LED_H */

bsp_key.c

#include "bsp_key.h"
void KEY1_GPIO_Config(void)
{
    GPIO_InitTypeDef  GPIO_InitStruct;
    RCC_APB2PeriphClockCmd(KEY1_GPIO_CLK , ENABLE);
    GPIO_InitStruct.GPIO_Pin = KEY1_GPIO_Pin;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(KEY1_GPIO_PORT, &GPIO_InitStruct);
}
void KEY2_GPIO_Config(void)
{
    GPIO_InitTypeDef  GPIO_InitStruct;
    RCC_APB2PeriphClockCmd(KEY2_GPIO_CLK , ENABLE);
    GPIO_InitStruct.GPIO_Pin = KEY2_GPIO_Pin;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(KEY2_GPIO_PORT, &GPIO_InitStruct);
}

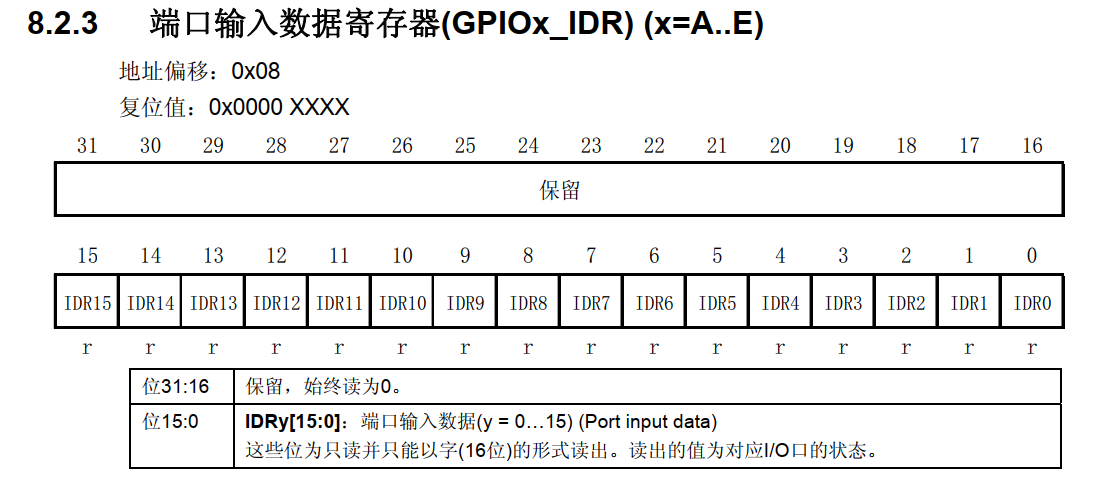

uint8_t Key_Scan(GPIO_TypeDef *GPIOx,uint16_t GPIO_Pin)
{
    if(GPIO_ReadInputDataBit(GPIOx,GPIO_Pin) == KEY_ON)
    {
        //松手检测
        while(GPIO_ReadInputDataBit(GPIOx,GPIO_Pin) == KEY_ON);
        return KEY_ON;
    }
    else return KEY_OFF;
}

bsp_key.h

#ifndef __BSP_KEY_H
#define __BSP_KEY_H
#include "stm32f10x.h"
#define KEY_ON         1
#define KEY_OFF     0
#define KEY1_GPIO_Pin                GPIO_Pin_0
#define KEY1_GPIO_PORT            GPIOA
#define KEY1_GPIO_CLK         RCC_APB2Periph_GPIOA
#define KEY2_GPIO_Pin                GPIO_Pin_13
#define KEY2_GPIO_PORT            GPIOC
#define KEY2_GPIO_CLK         RCC_APB2Periph_GPIOC
void KEY1_GPIO_Config(void);
void KEY2_GPIO_Config(void);
uint8_t Key_Scan(GPIO_TypeDef *GPIOx,uint16_t GPIO_Pin);
#endif /*__BSP_KEY_H */

bsp_led.c

//bsp:board support package
#include "bsp_led.h"
void LED_G_GPIO_Config(void)
{
    GPIO_InitTypeDef  GPIO_InitStruct;
    RCC_APB2PeriphClockCmd(LED_G_GPIO_CLK , ENABLE);
    GPIO_InitStruct.GPIO_Pin = LED_G_GPIO_Pin;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(LED_G_GPIO_PORT, &GPIO_InitStruct);
}
void LED_B_GPIO_Config(void)
{
    GPIO_InitTypeDef  GPIO_InitStruct;
    GPIO_InitStruct.GPIO_Pin = LED_B_GPIO_Pin;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(LED_G_GPIO_PORT, &GPIO_InitStruct);
}
void LED_R_GPIO_Config(void)
{
    GPIO_InitTypeDef  GPIO_InitStruct;
    GPIO_InitStruct.GPIO_Pin = LED_R_GPIO_Pin;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(LED_G_GPIO_PORT, &GPIO_InitStruct);
}

main.c

#include "stm32f10x.h"
#include "bsp_led.h"
#include "bsp_key.h"
void Delay( uint32_t count)
{
    for(;count != 0;count--);
}
//void GreenLed(uint32_t t)
//{
//    LED_G(ON);
//    LED_B(OFF);
//    LED_R(OFF);
//    Delay(t);
//}
//void BlueLed(uint32_t t)
//{
//    LED_G(OFF);
//    LED_B(ON);
//    LED_R(OFF);
//    Delay(t);
//}
//void RedLed(uint32_t t)
//{
//    LED_G(OFF);
//    LED_B(OFF);
//    LED_R(ON);
//    Delay(t);
//}
int main(void)
{
    LED_G_GPIO_Config();
    LED_B_GPIO_Config();
    KEY1_GPIO_Config();
    KEY2_GPIO_Config();
    while(1)
    {
        if(Key_Scan(KEY1_GPIO_PORT,KEY1_GPIO_Pin) == KEY_ON)
        {
                LED_G_TOGGLE;
        }
        if(Key_Scan(KEY2_GPIO_PORT,KEY2_GPIO_Pin) == KEY_ON)
        {
                LED_B_TOGGLE;
        }
     }
}

宏定义注意点

定义语句

define LED_G_TOGGLE {LED_G_GPIO_PORT->ODR ^= LED_G_GPIO_Pin;} //大括号，括号内有英文分号

续行符

define LED_R(a) if(a) \
GPIO_ResetBits(LED_R_GPIO_PORT, LED_R_GPIO_Pin); \
else GPIO_SetBits(LED_R_GPIO_PORT, LED_R_GPIO_Pin);

代码中的“\”是 C 语言中的续行符语法，表示续行符的下一行与续行符所在的代码是同一行。代码中因为宏定义关键字“#define”只是对当前行有效，所以我们使用续行符来连接起来，以下的代码是等效的：

define LED_R(a) if(a) GPIO_ResetBits(LED_R_GPIO_PORT, LED_R_GPIO_Pin); \else GPIO_SetBits(LED_R_GPIO_PORT, LED_R_GPIO_Pin);

应用续行符的时候要注意，在“\”后面不能有任何字符(包括注释、空格)，只能直接回车。
见玩转stm32第110页
