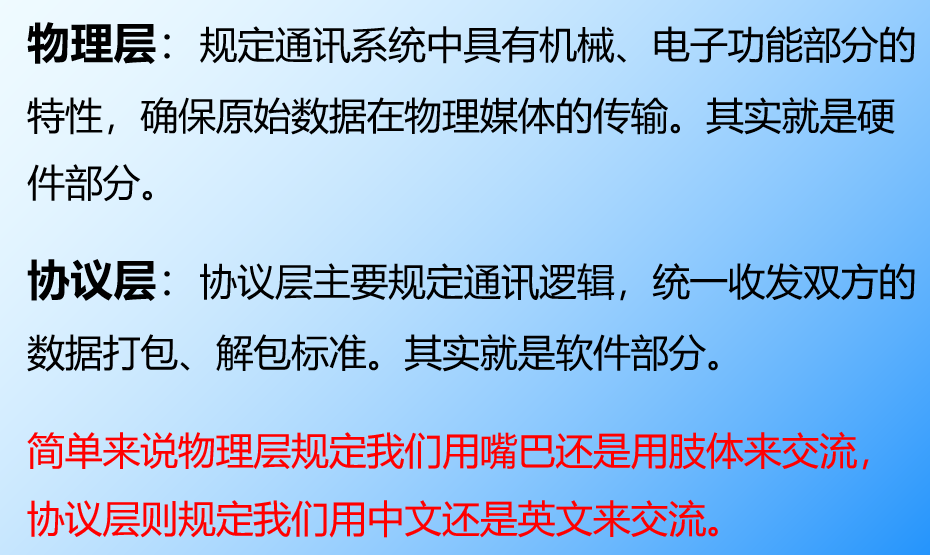

通信协议简介

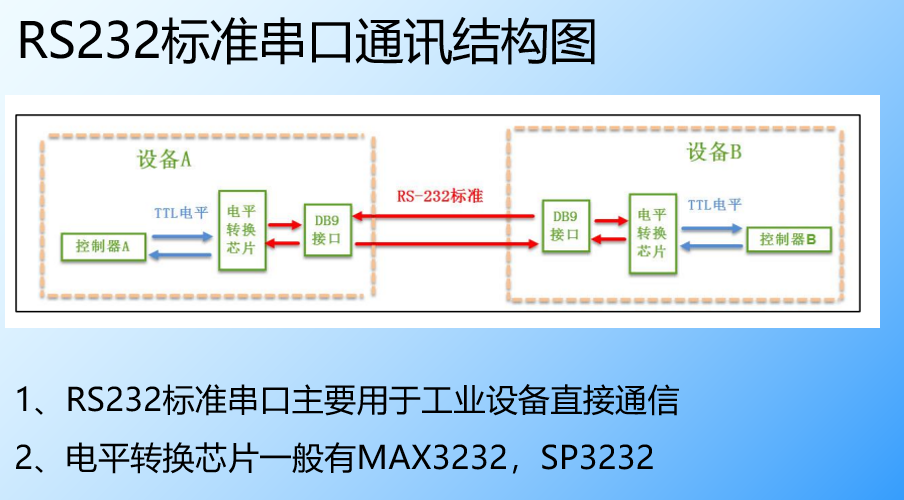

RS232标准

主要用于工业设备通信，-15V~+15V，分别代表0和1，收干扰影响小。

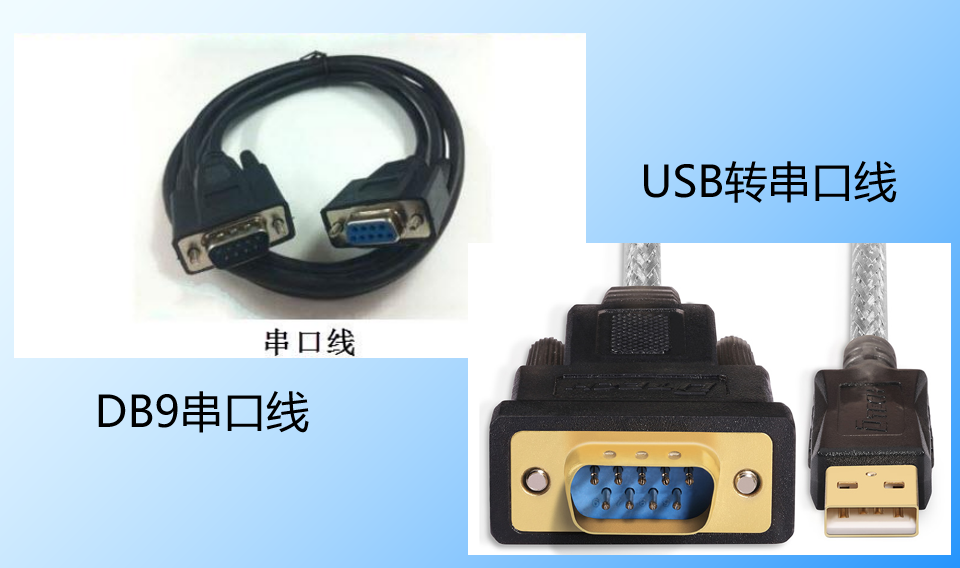

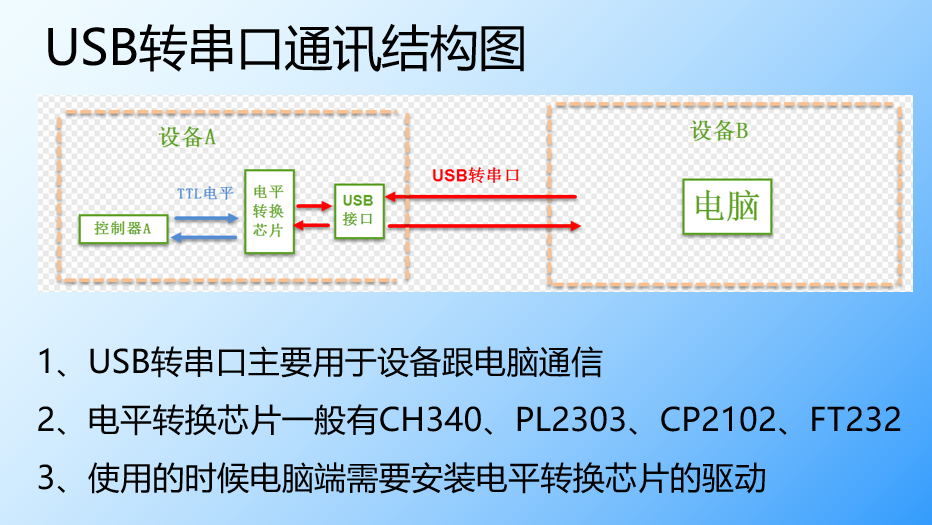

USB转串口

开发板上5个串口位置

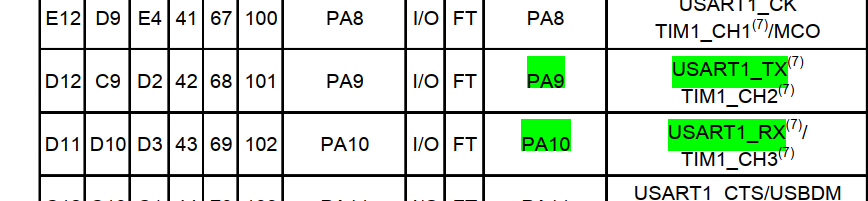

数据手册第23页
PA9是串口1的TX（USART1_TX），PA10是串口1的RX（USART1_RX）。

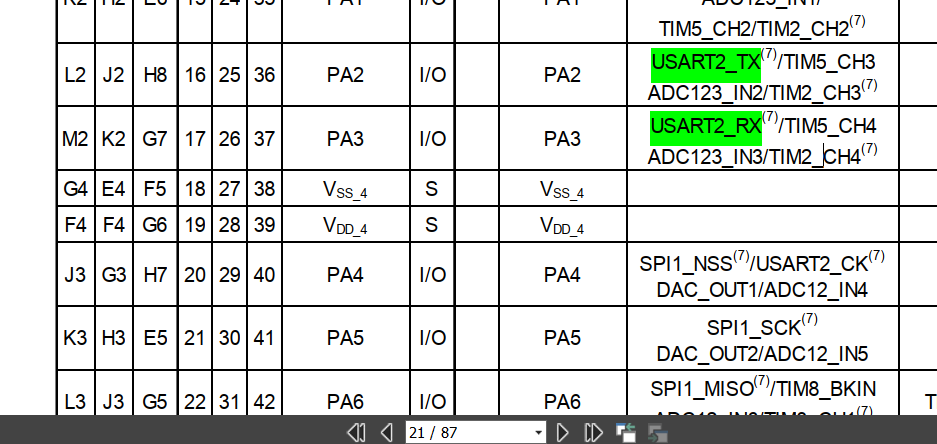

数据手册第21页
PA2是串口2的TX（USART2_TX），PA3是串口2的RX（USART2_RX）。

数据手册第22页
PB10是串口3的TX（USART3_TX），PB11是串口3的RX（USART3_RX）。

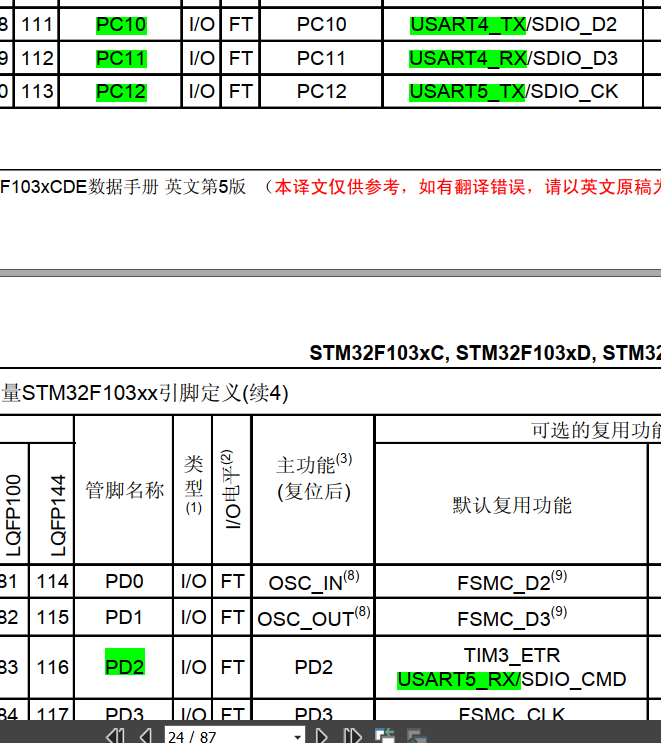

PC10是串口4的TX（USART4_TX），PC11是串口4的RX（USART4_RX）。
PC12是串口5的TX（USART5_TX），PD2是串口4的RX（USART5_RX）。

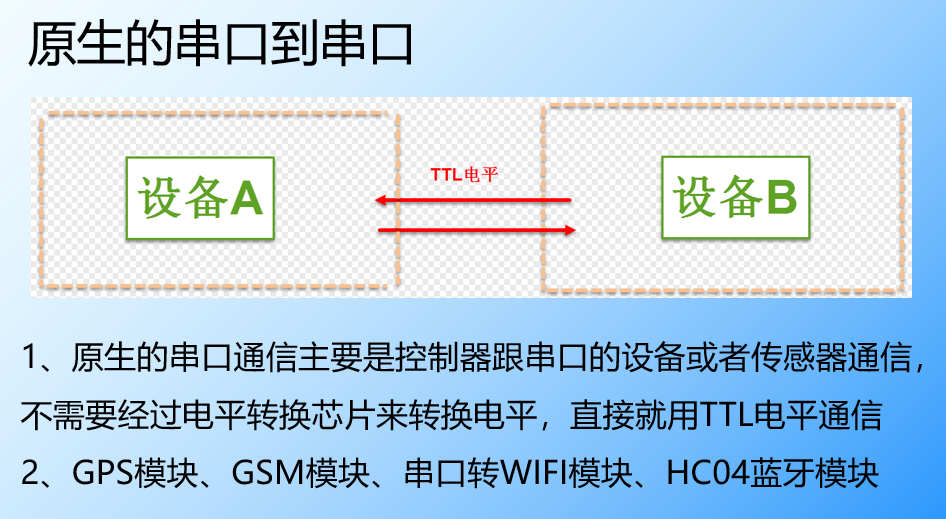

串口到串口

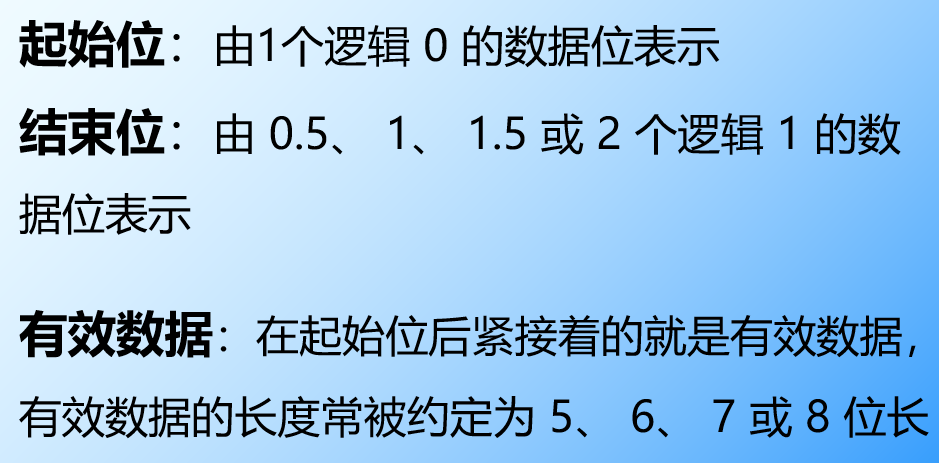

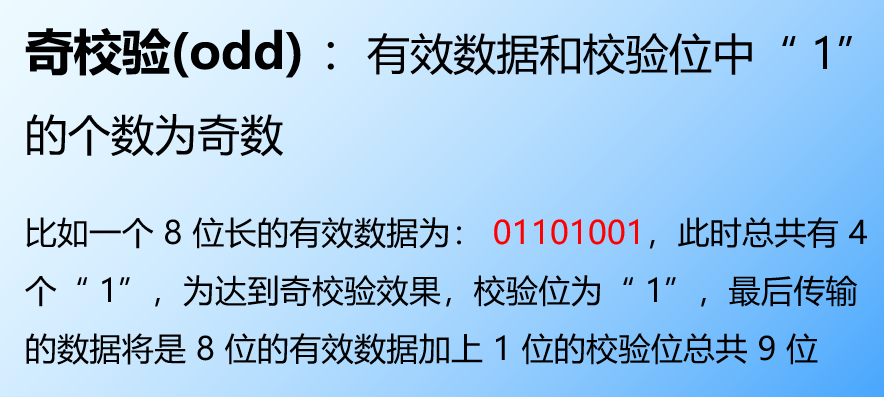

串口数据包的基本组成
