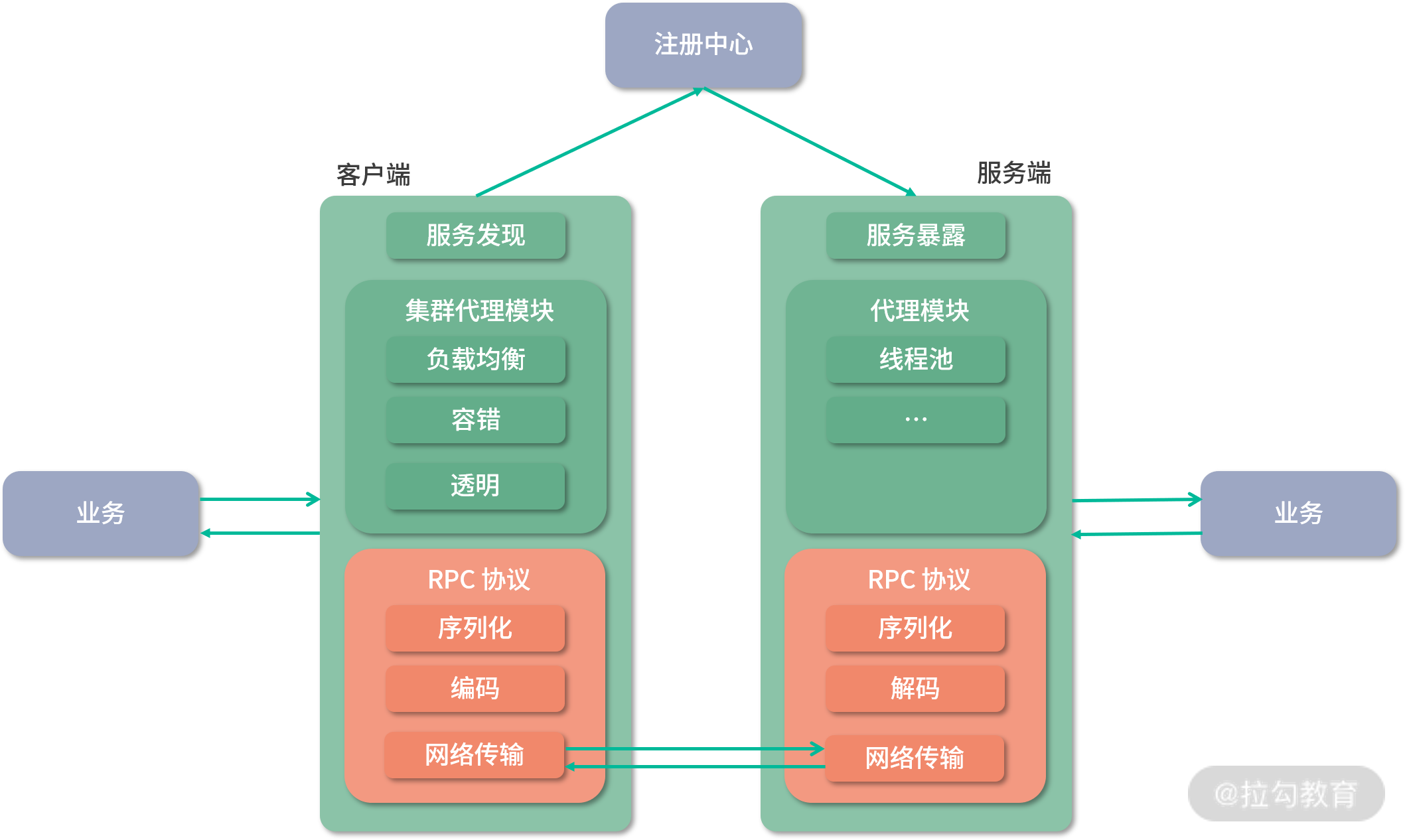

流程

Client 首先会调用本地的代理，也就是图中的 Proxy。
Client 端 Proxy 会按照协议（Protocol），将调用中传入的数据序列化成字节流。
之后 Client 会通过网络，将字节数据发送到 Server 端。
Server 端接收到字节数据之后，会按照协议进行反序列化，得到相应的请求信息。
Server 端 Proxy 会根据序列化后的请求信息，调用相应的业务逻辑。
Server 端业务逻辑的返回值，也会按照上述逻辑返回给 Client 端。

protocol RPC 框架的自定义协议
serialization 提供了自定义协议对应的序列化、反序列化的相关工具类
codec 提供了自定义协议对应的编码器和解码器
transport 基于 Netty 提供了底层网络通信的功能，其中会使用到 codec 包中定义编码器和解码器，以及 serialization 包中的序列化器和反序列化器。
registry 基于 ZooKeeper 和 Curator 实现了简易版本的注册中心功能
proxy 使用 JDK 动态代理实现了一层代理

1.protocol

生产者和消费者协商好使用哪种契约去传输和接受数据。

1.1 基本结构

Header 版本+消息ID+消息体长度
message Header + 泛型数据
Request 请求的服务名称+方法+入参类型+参数
Response 响应码+响应结果

1.2 协议的编解码

协议的message 中会带有发送方的request ,以及响应方的response , 想要网络传输就需要按照一定规则 ，编码成基本格式去传输。
以Netty为例：

MessageToByteEncoder 将想要传输的message 序列化为 byte[]数组 用于网络传输
ByteToMessageDecoder 将接收到的byte[] 按照 契约 再反序列化为 message 对象

2. transport

3.registry

3.1 如何将服务注册上去？

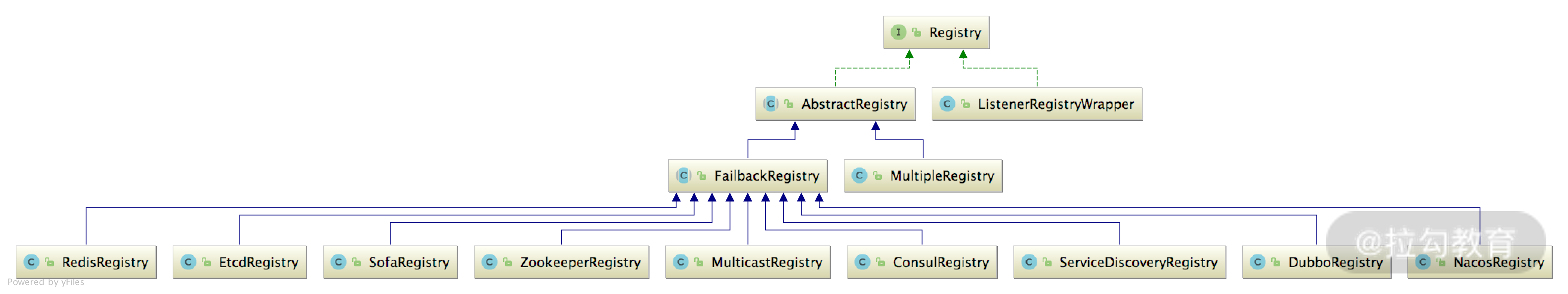

AbstractRegistry 的核心是本地文件缓存的功能。 在 AbstractRegistry 的构造方法中，会调用 loadProperties() 方法将上面写入的本地缓存文件，加载到 properties 对象中。

在网络抖动等原因而导致订阅失败时，Consumer 端的 Registry 就可以调用 getCacheUrls() 方法获取本地缓存，从而得到最近注册的 Provider URL。可见，AbstractRegistry 通过本地缓存提供了一种容错机制，保证了服务的可靠性。

3.2 服务发生变化，消费方如何更新

当 Provider 端暴露的 URL 发生变化时，ZooKeeper 等服务发现组件会通知 Consumer 端的 Registry 组件，Registry 组件会调用 notify() 方法，被通知的 Consumer 能匹配到所有 Provider 的 URL 列表并写入 properties 集合中。
