【20180924】SpringBoot websocket

1. 概述
2. WebSocket的诞生的背景、运行机制和抓包分析
3. WebSocket 的应用场景、服务端和浏览器的版本要求
- 3.1. 使用websocket的场景
- 3.2. 服务端和浏览器的版本要求
4. Spring 内嵌的简单消息代理和消息流程图
- 4.1. Simple Broker
- 4.2. 消息流程图
5. 在Spring boot中集成websocket，并介绍stomp、sockjs的用法
6. 介绍拦截器HandshakeInterceptor和ChannelInterceptor，并演示拦截器的用法
7. @SendTo和@SendToUser用法和区别
8. 代码

1. 概述

本文介绍webSocket相关的内容，主要有如下内容：

WebSocket的诞生的背景、运行机制和抓包分析
WebSocket 的应用场景、服务端和浏览器的版本要求
Spring 内嵌的简单消息代理和消息流程图
在Spring boot中集成websocket，并介绍stomp、sockjs的用法
介绍拦截器HandshakeInterceptor和ChannelInterceptor，并演示拦截器的用法
@SendTo和@SendToUser用法和区别

2. WebSocket的诞生的背景、运行机制和抓包分析

2.1. Websocket诞生的背景
对于需要实时响应、高并发的应用，传统的请求-响应模式的 Web的效率不是很好。在处理此类业务场景时，通常采用的方案有:
轮询,此方法容易浪费带宽，效率低下
基于 Flash，AdobeFlash 通过自己的 Socket 实现完成数据交换，再利用 Flash 暴露出相应的接口为 JavaScript 调用，从而达到实时传输目的。但是现在flash没落了，此方法不好用
MQTT，Comet 开源框架，这些技术在大流量的情况，效果不是很好

在此背景下， HTML5规范中的(有 Web TCP 之称的) WebSocket ，就是一种高效节能的双向通信机制来保证数据的实时传输。

2.2. WebSocket 运行机制

WebSocket 是 HTML5 一种新的协议。它建立在 TCP 之上，实现了客户端和服务端全双工异步通信.
它和 HTTP 最大不同是：

WebSocket 是一种双向通信协议，WebSocket 服务器和 Browser/Client Agent 都能主动的向对方发送或接收数据；
WebSocket 需要类似 TCP 的客户端和服务器端通过握手连接，连接成功后才能相互通信。

传统 HTTP 请求响应客户端服务器交互图
【20180924】SpringBoot websocket - 图1
WebSocket 请求响应客户端服务器交互图

对比上面两图，相对于传统 HTTP 每次请求-应答都需要客户端与服务端建立连接的模式，WebSocket 一旦 WebSocket 连接建立后，后续数据都以帧序列的形式传输。在客户端断开 WebSocket 连接或 Server 端断掉连接前，不需要客户端和服务端重新发起连接请求，这样保证websocket的性能优势，实时性优势明显

2.3. WebSocket抓包分析

我们再通过客户端和服务端交互的报文看一下 WebSocket 通讯与传统 HTTP 的不同：

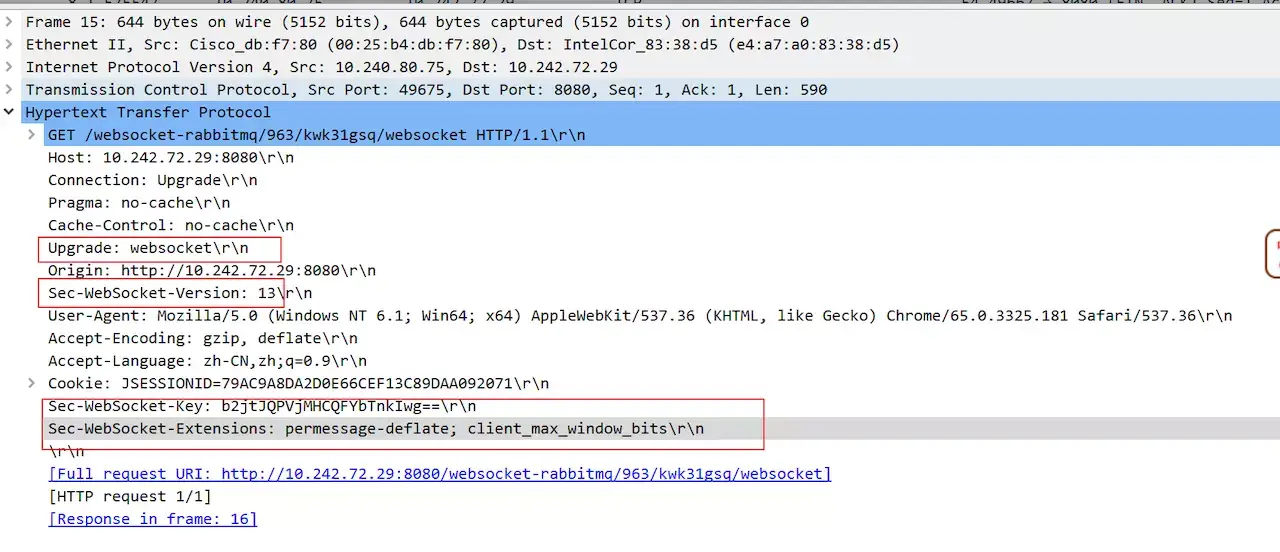

WebSocket 客户连接服务端端口，执行双方握手过程，客户端发送数据格式类似：请求：

“Upgrade：websocket”参数值表明这是 WebSocket 类型请求
“Sec-WebSocket-Key”是 WebSocket 客户端发送的一个 base64 编码的密文，要求服务端必须返回一个对应加密的“Sec-WebSocket-Accept”应答，否则客户端会抛出“Error during WebSocket handshake”错误，并关闭连接。

【20180924】SpringBoot websocket - 图3
服务端收到报文后返回的数据格式类似：

“Sec-WebSocket-Accept”的值是服务端采用与客户端一致的密钥计算出来后返回客户端的
“HTTP/1.1 101” : Switching Protocols”表示服务端接受 WebSocket 协议的客户端连接，经过这样的请求-响应处理后，客户端服务端的 WebSocket 连接握手成功, 后续就可以进行 TCP 通讯了

【20180924】SpringBoot websocket - 图4

3. WebSocket 的应用场景、服务端和浏览器的版本要求

3.1. 使用websocket的场景

客户端和服务器需要以高频率和低延迟交换事件。对时间延迟都非常敏感，并且还需要以高频率交换各种各样的消息

3.2. 服务端和浏览器的版本要求

WebSocket 服务端在各个主流应用服务器厂商中已基本获得符合 JEE JSR356 标准规范 API 的支持。当前支持websocket的版本:Tomcat 7.0.47+, Jetty 9.1+, GlassFish 4.1+, WebLogic 12.1.3+, and Undertow 1.0+ (and WildFly 8.0+).
浏览器的支持版本：查看所有支持websocket浏览器的连接：
【20180924】SpringBoot websocket - 图5

4. Spring 内嵌的简单消息代理和消息流程图

4.1. Simple Broker

Spring 内置简单消息代理。这个代理处理来自客户端的订阅请求，将它们存储在内存中，并将消息广播到具有匹配目标的连接客户端

4.2. 消息流程图

下图是使用简单消息代理的流程图
【20180924】SpringBoot websocket - 图6
上图3个消息通道说明如下：

“clientInboundChannel” — 用于传输从webSocket客户端接收的消息
“clientOutboundChannel” — 用于传输向webSocket客户端发送的消息

“brokerChannel” — 用于传输从服务器端应用程序代码向消息代理发送消息

5. 在Spring boot中集成websocket，并介绍stomp、sockjs的用法

5.1. pom.xml

<!-- 引入 websocket 依赖类-->
<dependency>
  <groupId>org.springframework.boot</groupId>
  <artifactId>spring-boot-starter-websocket</artifactId>
</dependency>
复制代码

5.2. POJO类

RequestMessage：浏览器向服务端请求的消息

public class RequestMessage {
  private String name;
// set/get略
}
复制代码

ResponseMessage: 服务端返回给浏览器的消息

public class ResponseMessage {
  private String responseMessage;
// set/get略
}
复制代码

5.3. BroadcastCtl

此类是@Controller类

broadcastIndex()方法：使用 @RequestMapping转到的页面

broadcast()方法上的注解说明

@MessageMapping：指定要接收消息的地址，类似@RequestMapping

@SendTo默认消息将被发送到与传入消息相同的目的地，但是目的地前面附加前缀（默认情况下为“/topic”}

@Controller
public class BroadcastCtl {
private static final Logger logger = LoggerFactory.getLogger(BroadcastCtl.class);
// 收到消息记数
private AtomicInteger count = new AtomicInteger(0);
/**
* @MessageMapping 指定要接收消息的地址，类似@RequestMapping。除了注解到方法上，也可以注解到类上
* @SendTo默认 消息将被发送到与传入消息相同的目的地
* 消息的返回值是通过{@link org.springframework.messaging.converter.MessageConverter}进行转换
* @param requestMessage
* @return
*/
@MessageMapping("/receive")
@SendTo("/topic/getResponse")
public ResponseMessage broadcast(RequestMessage requestMessage){
   logger.info("receive message = {}" , JSONObject.toJSONString(requestMessage));
   ResponseMessage responseMessage = new ResponseMessage();
   responseMessage.setResponseMessage("BroadcastCtl receive [" + count.incrementAndGet() + "] records");
   return responseMessage;
}
@RequestMapping(value="/broadcast/index")
public String broadcastIndex(HttpServletRequest req){
   System.out.println(req.getRemoteHost());
   return "websocket/simple/ws-broadcast";
}
}
复制代码

5.4. WebSocketMessageBrokerConfigurer

配置消息代理，默认情况下使用内置的消息代理。类上的注解@EnableWebSocketMessageBroker：此注解表示使用STOMP协议来传输基于消息代理的消息，此时可以在@Controller类中使用@MessageMapping

在方法registerStompEndpoints()里addEndpoint方法：添加STOMP协议的端点。这个HTTP URL是供WebSocket或SockJS客户端访问的地址;withSockJS：指定端点使用SockJS协议

在方法configureMessageBroker()里设置简单消息代理，并配置消息的发送的地址符合配置的前缀的消息才发送到这个broker

@Configuration
// 此注解表示使用STOMP协议来传输基于消息代理的消息，此时可以在@Controller类中使用@MessageMapping
@EnableWebSocketMessageBroker
public class WebSocketMessageBrokerConfigurer extends AbstractWebSocketMessageBrokerConfigurer {
  @Override
  public void registerStompEndpoints(StompEndpointRegistry registry) {
      /**
       * 注册 Stomp的端点
       * addEndpoint：添加STOMP协议的端点。这个HTTP URL是供WebSocket或SockJS客户端访问的地址
       * withSockJS：指定端点使用SockJS协议
        */
      registry.addEndpoint("/websocket-simple")
              .setAllowedOrigins("*") // 添加允许跨域访问
              .withSockJS();
  }
  @Override
  public void configureMessageBroker(MessageBrokerRegistry registry) {
      /**
       * 配置消息代理
       * 启动简单Broker，消息的发送的地址符合配置的前缀来的消息才发送到这个broker
       */
      registry.enableSimpleBroker("/topic","/queue");
  }
  @Override
  public void configureClientInboundChannel(ChannelRegistration registration) {
      super.configureClientInboundChannel(registration);
  }
}
复制代码

5.5. 前端stomp、sockjs的配置

Stomp websocket使用socket实现双工异步通信能力。但是如果直接使用websocket协议开发程序比较繁琐，我们可以使用它的子协议Stomp
SockJS sockjs是websocket协议的实现，增加了对浏览器不支持websocket的时候的兼容支持 SockJS的支持的传输的协议有3类: WebSocket, HTTP Streaming, and HTTP Long Polling。默认使用websocket，如果浏览器不支持websocket，则使用后两种的方式。 SockJS使用”Get /info”从服务端获取基本信息。然后客户端会决定使用哪种传输方式。如果浏览器使用websocket，则使用websocket。如果不能，则使用Http Streaming，如果还不行，则最后使用 HTTP Long Polling
ws-broadcast.jsp 前端页面
引入相关的stomp.js、sockjs.js、jquery.js

<!-- jquery  -->
<script src="/websocket/jquery.js"></script>
<!-- stomp协议的客户端脚本 -->
<script src="/websocket/stomp.js"></script>
<!-- SockJS的客户端脚本 -->
<script src="/websocket/sockjs.js"></script>
复制代码

前端访问websocket，重要代码说明如下：

var socket = new SockJS(‘/websocket-simple’)：websocket的连接地址，此值等于WebSocketMessageBrokerConfigurer中registry.addEndpoint(“/websocket-simple”).withSockJS()配置的地址
stompClient.subscribe(‘/topic/getResponse’, function(respnose){ … }): 客户端订阅消息的目的地址：此值和BroadcastCtl中的@SendTo(“/topic/getResponse”)注解的配置的值相同

stompClient.send(“/receive”, {}, JSON.stringify({ ‘name’: name })): 客户端消息发送的目的地址：服务端使用BroadcastCtl中@MessageMapping(“/receive”)注解的方法来处理发送过来的消息

<body onload="disconnect()">
<div>
  <div>
      <button id="connect" onclick="connect();">连接</button>
      <button id="disconnect" disabled="disabled" onclick="disconnect();">断开连接</button>
  </div>
  <div id="conversationDiv">
      <label>输入你的名字</label><input type="text" id="name" />
      <button id="sendName" onclick="sendName();">发送</button>
      <p id="response"></p>
  </div>
</div>
<script type="text/javascript">
  var stompClient = null;
  function setConnected(connected) {
      document.getElementById('connect').disabled = connected;
      document.getElementById('disconnect').disabled = !connected;
      document.getElementById('conversationDiv').style.visibility = connected ? 'visible' : 'hidden';
      $('#response').html();
  }
  function connect() {
      // websocket的连接地址，此值等于WebSocketMessageBrokerConfigurer中registry.addEndpoint("/websocket-simple").withSockJS()配置的地址
      var socket = new SockJS('/websocket-simple');
      stompClient = Stomp.over(socket);
      stompClient.connect({}, function(frame) {
          setConnected(true);
          console.log('Connected: ' + frame);
          // 客户端订阅消息的目的地址：此值BroadcastCtl中被@SendTo("/topic/getResponse")注解的里配置的值
          stompClient.subscribe('/topic/getResponse', function(respnose){
              showResponse(JSON.parse(respnose.body).responseMessage);
          });
      });
  }
  function disconnect() {
      if (stompClient != null) {
          stompClient.disconnect();
      }
      setConnected(false);
      console.log("Disconnected");
  }
  function sendName() {
      var name = $('#name').val();
      // 客户端消息发送的目的：服务端使用BroadcastCtl中@MessageMapping("/receive")注解的方法来处理发送过来的消息
      stompClient.send("/receive", {}, JSON.stringify({ 'name': name }));
  }
  function showResponse(message) {
      var response = $("#response");
      response.html(message + "\r\n" + response.html());
  }
</script>
</body>
复制代码

5.6. 测试

启动服务WebSocketApplication 在打开多个标签，执行请求： http://127.0.0.1:8080//broadcast/index 点击”连接”，然后”发送”多次，结果如下：可知websocket执行成功，并且将所有的返回值发送给所有的订阅者
【20180924】SpringBoot websocket - 图7

6. 介绍拦截器HandshakeInterceptor和ChannelInterceptor，并演示拦截器的用法

我们可以为websocket配置拦截器，默认有两种：

HandshakeInterceptor：拦截websocket的握手请求。在服务端和客户端在进行握手时会被执行
ChannelInterceptor：拦截Message。可以在Message对被在发送到MessageChannel前后查看修改此值，也可以在MessageChannel接收MessageChannel对象前后修改此值
6.1. HandShkeInceptor
拦截websocket的握手请求。实现接口 HandshakeInterceptor或继承类DefaultHandshakeHandler

HttpSessionHandshakeInterceptor：关于httpSession的操作，这个拦截器用来管理握手和握手后的事情，我们可以通过请求信息，比如token、或者session判用户是否可以连接，这样就能够防范非法用户 OriginHandshakeInterceptor：检查Origin头字段的合法性
自定义HandshakeInterceptor ：

@Component
public class MyHandShakeInterceptor implements HandshakeInterceptor {
    @Override
    public boolean beforeHandshake(ServerHttpRequest request, ServerHttpResponse response, WebSocketHandler wsHandler, Map<String, Object> attributes) throws Exception {
        System.out.println(this.getClass().getCanonicalName() + "http协议转换websoket协议进行前, 握手前"+request.getURI());
        // http协议转换websoket协议进行前，可以在这里通过session信息判断用户登录是否合法
        return true;
    }
    @Override
    public void afterHandshake(ServerHttpRequest request, ServerHttpResponse response, WebSocketHandler wsHandler, Exception ex) {
        //握手成功后,
        System.out.println(this.getClass().getCanonicalName() + "握手成功后...");
    }
}
复制代码

6.2. ChannelInterceptor

ChannelInterceptor：可以在Message对象在发送到MessageChannel前后查看修改此值，也可以在MessageChannel接收MessageChannel对象前后修改此值
在此拦截器中使用StompHeaderAccessor 或 SimpMessageHeaderAccessor访问消息
自定义ChannelInterceptorAdapter

@Component
public class MyChannelInterceptorAdapter extends ChannelInterceptorAdapter {
    @Autowired
    private SimpMessagingTemplate simpMessagingTemplate;
    @Override
    public boolean preReceive(MessageChannel channel) {
        System.out.println(this.getClass().getCanonicalName() + " preReceive");
        return super.preReceive(channel);
    }
    @Override
    public Message<?> preSend(Message<?> message, MessageChannel channel) {
        System.out.println(this.getClass().getCanonicalName() + " preSend");
        StompHeaderAccessor accessor = StompHeaderAccessor.wrap(message);
        StompCommand command = accessor.getCommand();
        //检测用户订阅内容（防止用户订阅不合法频道）
        if (StompCommand.SUBSCRIBE.equals(command)) {
            System.out.println(this.getClass().getCanonicalName() + " 用户订阅目的地=" + accessor.getDestination());
            // 如果该用户订阅的频道不合法直接返回null前端用户就接受不到该频道信息
            return super.preSend(message, channel);
        } else {
            return super.preSend(message, channel);
        }
    }
    @Override
    public void afterSendCompletion(Message<?> message, MessageChannel channel, boolean sent, Exception ex) {
        System.out.println(this.getClass().getCanonicalName() +" afterSendCompletion");
        StompHeaderAccessor accessor = StompHeaderAccessor.wrap(message);
        StompCommand command = accessor.getCommand();
        if (StompCommand.SUBSCRIBE.equals(command)){
            System.out.println(this.getClass().getCanonicalName() + " 订阅消息发送成功");
            this.simpMessagingTemplate.convertAndSend("/topic/getResponse","消息发送成功");
        }
        //如果用户断开连接
        if (StompCommand.DISCONNECT.equals(command)){
            System.out.println(this.getClass().getCanonicalName() + "用户断开连接成功");
                simpMessagingTemplate.convertAndSend("/topic/getResponse","{'msg':'用户断开连接成功'}");
        }
        super.afterSendCompletion(message, channel, sent, ex);
    }
}
复制代码

6.3. 在WebSocketMessageBrokerConfigurer中配置拦截器

在registerStompEndpoints()方法中通过registry.addInterceptors(myHandShakeInterceptor)添加自定义HandShkeInceptor 拦截

在configureClientInboundChannel()方法中registration.setInterceptors(myChannelInterceptorAdapter)添加ChannelInterceptor拦截器

@Configuration
// 此注解表示使用STOMP协议来传输基于消息代理的消息，此时可以在@Controller类中使用@MessageMapping
@EnableWebSocketMessageBroker
public class WebSocketMessageBrokerConfigurer extends AbstractWebSocketMessageBrokerConfigurer {
  @Autowired
  private MyHandShakeInterceptor myHandShakeInterceptor;
  @Autowired
  private MyChannelInterceptorAdapter myChannelInterceptorAdapter;
  @Override
  public void registerStompEndpoints(StompEndpointRegistry registry) {
      /**
       * 注册 Stomp的端点
       *
       * addEndpoint：添加STOMP协议的端点。这个HTTP URL是供WebSocket或SockJS客户端访问的地址
       * withSockJS：指定端点使用SockJS协议
        */
      registry.addEndpoint("/websocket-simple")
              .setAllowedOrigins("*") // 添加允许跨域访问
        //. setAllowedOrigins("http://mydomain.com");
              .addInterceptors(myHandShakeInterceptor) // 添加自定义拦截
              .withSockJS();
  }
  @Override
  public void configureClientInboundChannel(ChannelRegistration registration) {
      ChannelRegistration channelRegistration = registration.setInterceptors(myChannelInterceptorAdapter);
      super.configureClientInboundChannel(registration);
  }
}
复制代码

6.4. 测试：

和上个例子相同的方式进行测试，这里略

7. @SendTo和@SendToUser用法和区别

上文@SendTo会将消息推送到所有订阅此消息的连接，即订阅/发布模式。@SendToUser只将消息推送到特定的一个订阅者，即点对点模式

@SendTo：会将接收到的消息发送到指定的路由目的地，所有订阅该消息的用户都能收到，属于广播。 @SendToUser：消息目的地有UserDestinationMessageHandler来处理，会将消息路由到发送者对应的目的地, 此外该注解还有个broadcast属性，表明是否广播。就是当有同一个用户登录多个session时，是否都能收到。取值true/false.

7.1. BroadcastSingleCtl

此类上面的BroadcastCtl 大部分相似，下面只列出不同的地方 broadcast()方法：这里使用 @SendToUser注解

@Controller
public class BroadcastSingleCtl {
    private static final Logger logger = LoggerFactory.getLogger(BroadcastSingleCtl.class);
    // 收到消息记数
    private AtomicInteger count = new AtomicInteger(0);
    // @MessageMapping 指定要接收消息的地址，类似@RequestMapping。除了注解到方法上，也可以注解到类上
    @MessageMapping("/receive-single")
    /**
     * 也可以使用SendToUser，可以将将消息定向到特定用户
     * 这里使用 @SendToUser，而不是使用 @SendTo
     */
    @SendToUser("/topic/getResponse")
    public ResponseMessage broadcast(RequestMessage requestMessage){
        ….
    }
    @RequestMapping(value="/broadcast-single/index")
    public String broadcastIndex(){
        return "websocket/simple/ws-broadcast-single";
    }
复制代码

7.2. 在WebSocketMessageBrokerConfigurer中配置

@Configuration
@MessageMapping
@EnableWebSocketMessageBroker
public class WebSocketMessageBrokerConfigurer extends AbstractWebSocketMessageBrokerConfigurer {
    @Override
    public void registerStompEndpoints(StompEndpointRegistry registry) {
        ….
        registry.addEndpoint("/websocket-simple-single").withSockJS();
    }
    ….
}
复制代码

7.3. ws-broadcast-single.jsp页面

ws-broadcast-single.jsp页面：和ws-broadcast.jsp相似，这里只列出不同的地方最大的不同是 stompClient.subscribe的订阅的目的地的前缀是/user，后面再上@SendToUser(“/topic/getResponse”)注解的里配置的值

<script type="text/javascript">
    var stompClient = null;
 …
    function connect() {
        // websocket的连接地址，此值等于WebSocketMessageBrokerConfigurer中registry.addEndpoint("/websocket-simple-single").withSockJS()配置的地址
        var socket = new SockJS('/websocket-simple-single'); //1
        stompClient = Stomp.over(socket);
        stompClient.connect({}, function(frame) {
            setConnected(true);
            console.log('Connected: ' + frame);
            // 客户端订阅消息的目的地址：此值等于BroadcastCtl中@SendToUser("/topic/getResponse")注解的里配置的值。这是请求的地址必须使用/user前缀
            stompClient.subscribe('/user/topic/getResponse', function(respnose){ //2
                showResponse(JSON.parse(respnose.body).responseMessage);
            });
        });
    }
    function disconnect() {
        if (stompClient != null) {
            stompClient.disconnect();
        }
        setConnected(false);
        console.log("Disconnected");
    }
    function sendName() {
        var name = $('#name').val();
        //// 客户端消息发送的目的：服务端使用BroadcastCtl中@MessageMapping("/receive-single")注解的方法来处理发送过来的消息
        stompClient.send("/receive-single", {}, JSON.stringify({ 'name': name }));
    }
…
</script>
复制代码

7.4. 测试

启动服务WebSocketApplication 执行请求： http://127.0.0.1:8080//broadcast-single/index 点击”连接”，在两个页面各发送两次消息，结果如下：可知websocket执行成功，并且所有的返回值只返回发送者，而不是所有的订阅者
【20180924】SpringBoot websocket - 图8

8. 代码

所有的详细代码见github代码，请尽量使用tag v0.19，不要使用master，因为master一直在变，不能保证文章中代码和github上的代码一直相同
