1.什么是Grafana?

Grafana是一款采用go语言和Angular框架编写的开源的可视化工具,主要用于大规模指标数据的可视化展示,提供包括折线图,饼图,仪表盘等多种监控数据可视化UI,是网络架构和应用分析中最流行的时序数据可视化工具,支持多种不同的时序数据库数据源。github地址:github.com/grafana/gra…

2.Grafana如何使用?

2.1 Grafana安装

Grafana官网地址:grafana.com/grafana/
Grafana文档地址:grafana.com/docs/
系统:CenterOS7.2
Grafana下载地址:grafana.com/grafana/dow…
首先下载你需要安装系统的对应版本的安装文件:
【20191115】Grafana安装及使用 - 图1 centos7下载安装Grafana步骤:

  1. wget https://dl.grafana.com/oss/release/grafana-6.3.3-1.x86_64.rpm

【20191115】Grafana安装及使用 - 图2

  1. sudo yum localinstall grafana-6.3.3-1.x86_64.rpm

【20191115】Grafana安装及使用 - 图3 安装完成之后启动Grafana服务:

  1. service grafana-server start

【20191115】Grafana安装及使用 - 图4 然后在浏览器上通过ip:3000访问,默认端口3000
注意:如果浏览器访问不了,可能是防火墙的问题,关闭防火墙即可。 【20191115】Grafana安装及使用 - 图5 关闭防火墙命令:

  1. systemctl stop firewalld.service

Grafana登陆界面(默认登录名和密码admin/admin): 【20191115】Grafana安装及使用 - 图6

2.2 Grafana导入仪表板

仪表板地址:grafana.com/grafana/das…
【20191115】Grafana安装及使用 - 图7 复制id: 【20191115】Grafana安装及使用 - 图8 【20191115】Grafana安装及使用 - 图9 【20191115】Grafana安装及使用 - 图10 这样就导入好了一个仪表板。

2.3 Grafana新建仪表板

新建仪表板并接入数据:
【20191115】Grafana安装及使用 - 图11 选择图表: 【20191115】Grafana安装及使用 - 图12 创建仪表板: 【20191115】Grafana安装及使用 - 图13 对接数据并选择时间周期以及刷新频率: 【20191115】Grafana安装及使用 - 图14 选择数据源,写sql,选择展示series还是table,然后可以设置数据的时间周期 和数据的取数时间间隔: 【20191115】Grafana安装及使用 - 图15 呈现出来的数据:

这样就做好了一个仪表板: 【20191115】Grafana安装及使用 - 图16

2.4 Grafana呈现数据具体配置

2.4.1 InfluxDB示例数据导入

首先我们可以用InfluxDB官方提供的数据:
文档地址:docs.influxdata.com/influxdb/v1…
找到样本数据:

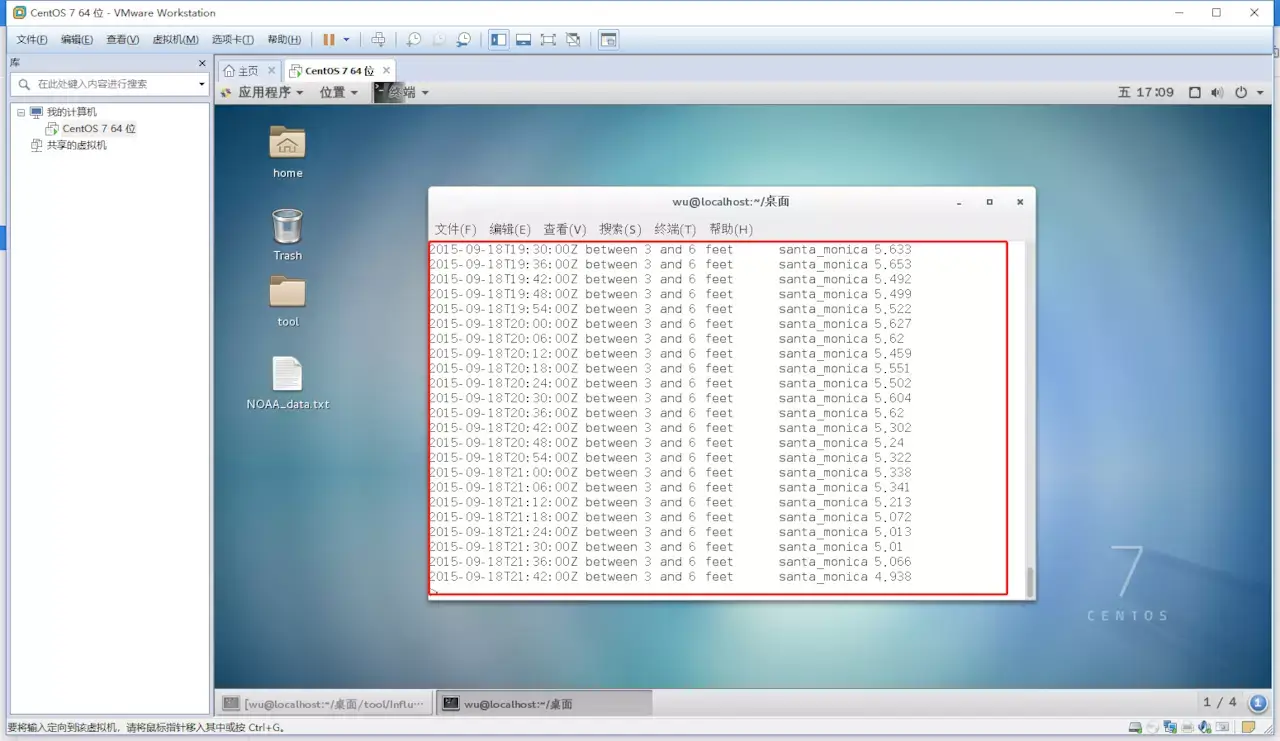

【20191115】Grafana安装及使用 - 图17 按照文档操作,第一步连上InfluxDB: 【20191115】Grafana安装及使用 - 图18 【20191115】Grafana安装及使用 - 图19 创建一个名字为NOAA_water_database的数据库并查看是否创建成功: 【20191115】Grafana安装及使用 - 图20 【20191115】Grafana安装及使用 - 图21 按照官网上给的命令下载官网上提供的数据: 【20191115】Grafana安装及使用 - 图22 【20191115】Grafana安装及使用 - 图23 将数据写入InfluxDB: 【20191115】Grafana安装及使用 - 图24

  1. influx -import -path=NOAA_data.txt -precision=s -database=NOAA_water_database
  2. 复制代码

【20191115】Grafana安装及使用 - 图25 查看数据是否写入成功:

我们再来查询一下数据看看:【20191115】Grafana安装及使用 - 图26 到这里数据就导入成功了,然后后续就可以对这些数据进行操作练习了。

2.4.2 Grafana监控示例仪表板配置

(1)配置数据源

  • 选择数据源

【20191115】Grafana安装及使用 - 图27

  • 添加新的数据源

【20191115】Grafana安装及使用 - 图28

  • 选择InfluxDB
  • 配置数据源
  • 点击保存,数据源配置完成

【20191115】Grafana安装及使用 - 图29【20191115】Grafana安装及使用 - 图30 (2)开始配置仪表板【20191115】Grafana安装及使用 - 图31【20191115】Grafana安装及使用 - 图32【20191115】Grafana安装及使用 - 图33【20191115】Grafana安装及使用 - 图34 这样一个仪表板就配置成功了。然后如果你自己还想配置其它的,根据以上方法继续配置即可。
