一、概述

1、工作流调度系统

一个完整的数据分析系统通常都是由大量任务单元组成：

• shell 脚本程序
• java 程序
• mapreduce 程序
• hive 脚本等

各任务单元之间存在时间先后及前后依赖关系,为了很好地组织起这样的复杂执行计划，需要一个工作流调度系统来调度任务的执行。

假如，我有这样一个需求，某个业务系统每天产生20G原始数据，每天都要对其进行处理，处理步骤如下所示：

• 通过Hadoop先将原始数据同步到HDFS上；
• 借助MapReduce计算框架对原始数据进行转换，生成的数据以分区表的形式存储到多张Hive表中；
• 需要对Hive中多个表的数据进行JOIN处理，得到一个明细数据Hive大表；
• 将明细数据进行各种统计分析，得到结果报表信息；

• 需要将统计分析得到的结果数据同步到业务系统中，供业务调用使用。

  2、工作流调度实现方式

• 简单的任务调度

  • 直接使用linux的crontab

• 复杂的任务调度

  • 开发调度平台或使用现成的开源调度系统，比如 Ooize、Azkaban、Airflow等

    3、Azkaban V.S. Oozie

    对市面上最流行的两种调度器，进行对比分析。总体来说，Ooize相比Azkaban是一个重量级的任务调度系统，功能全面，但配置使用也更复杂(xml)。如果可以不在意某些功能的缺失，轻量级调度器Azkaban是很不错的候选对象。

• 功能

  • 两者均可以调度mapreduce,pig,java,脚本工作流任务
  • 两者均可以定时执行工作流任务
• 工作流定义【区别】
  • Azkaban使用Properties文件定义工作流
  • Oozie使用XML文件定义工作流
• 工作流传参【相似】
  • Azkaban支持直接传参，例如${input}
  • Oozie支持参数和EL表达式，例如${fs:dirSize(myInputDir)}
• 定时执行【区别】
  • Azkaban的定时执行任务是基于时间的
  • Oozie的定时执行任务基于时间和输入数据
• 资源管理【区别】
  • Azkaban有较严格的权限控制，如用户对工作流进行读/写/执行等操作
  • Oozie暂无严格的权限控制
• 工作流执行【相似】
  • Azkaban有两种运行模式，分别是solo server mode(executor server和web server部署在同一台节点)和multi server mode(executor server和web server可以部署在不同节点)
  • Oozie作为工作流服务器运行，支持多用户和多工作流

二、Azkaban介绍

Azkaban是由linkedin（领英）公司推出的一个基于java的批量工作流任务调度器，用于在一个工作流内以一个特定的顺序运行一组工作和流程。Azkaban使用job配置文件建立任务之间的依赖关系，并提供一个易于使用的web用户界面维护和跟踪你的工作流。

Azkaban定义了一种KV文件(properties)格式来建立任务之间的依赖关系，并提供一个易于使用的web用户界面维护和跟踪你的工作流。
有如下功能特点：

• Web用户界面
• 方便上传工作流
• 方便设置任务之间的关系
• 调度工作流
• 架构角色
  • mysql服务器 : 存储元数据，如项目名称、项目描述、项目权限、任务状态、SLA规则等
  • AzkabanWebServer :对外提供web服务，使用户可以通过web页面管理。职责包括项目管理、权限授权、任务调度、监控executor
  • AzkabanExecutorServer :负责具体的工作流的提交、执行

三、安装部署

1、Azkaban的安装准备工作

编译

• 这里选用 azkaban3.51.0 这个版本自己进行重新编译，编译完成之后得到我们需要的安装包进行安装

  cd /opt/lagou/software/
  wget https://github.com/azkaban/azkaban/archive/3.51.0.tar.gz
  tar -zxvf 3.51.0.tar.gz -C ../servers/
  cd /opt/lagou/servers/azkaban-3.51.0/
  yum -y install git
  yum -y install gcc-c++
  ./gradlew build installDist -x test

• 注：Gradle是一个基于Apache Ant和Apache Maven的项目自动化构建工具。-x test 跳过测试。（注意联网下载jar可能会失败、慢）

  上传编译后的安装文件

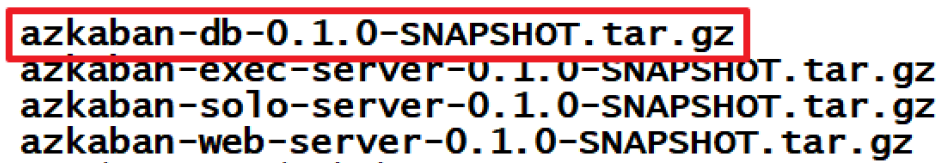

• 经过上面的编译后，得到如下文件：

  • azkaban-db-0.1.0-SNAPSHOT.tar.gz
  • azkaban-exec-server-0.1.0-SNAPSHOT.tar.gz
  • azkaban-solo-server-0.1.0-SNAPSHOT.tar.gz
  • azkaban-web-server-0.1.0-SNAPSHOT.tar.gz

• 在 linux122节点创建如下目录：【最好创建在资源比较充足的节点上】

  • mkdir /opt/lagou/servers/azkaban

    2、solo-server模式部署

    单服务模式安装

    ① 解压

• azkaban 的 solo server 使用的是一个单节点的模式来进行启动服务的，只需要一个 azkaban-soloserver-0.1.0-SNAPSHOT.tar.gz 的安装包即可启动，所有的数据信息都是保存在H2这个azkaban默认的数据当中

  • tar -zxvf azkaban-solo-server-0.1.0-SNAPSHOT.tar.gz -C /opt/lagou/servers/azkaban

    ② 修改配置文件

• 修改时区配置文件 ```shell cd /opt/lagou/servers/azkaban-solo-server-0.1.0-SNAPSHOT/conf vim azkaban.properties

修改以下内容

default.timezone.id=Asia/Shanghai

- 修改 `commonprivate.properties` 配置文件
   - azkaban默认需要3G的内存，剩余内存不足则会报异常，因此要把该检查的选项关闭
```shell
cd /opt/lagou/servers/azkaban-solo-server-0.1.0-SNAPSHOT/plugins/jobtypes
vim commonprivate.properties

# 修改内容
execute.as.user=false
memCheck.enabled=false

③ 启动 solo-server

• cd /opt/lagou/servers/azkaban/``azkaban-solo-server-0.1.0-SNAPSHOT
• 启动：bin/start-solo.sh
• 关闭：bin/shutdown-solo.sh

④ 浏览器页面访问

• http://linux122:8081/index

  • 登录用户名：azkaban
  • 登录密码：azkaban

    单服务模式使用

• 需求：使用azkaban调度我们的shell脚本，执行linux的shell命令

• 具体步骤

  • 创建普通文本文件 foo.job，文件内容如下

    type=command
    command=echo 'hello world'


  • 打成压缩包 foo.zip

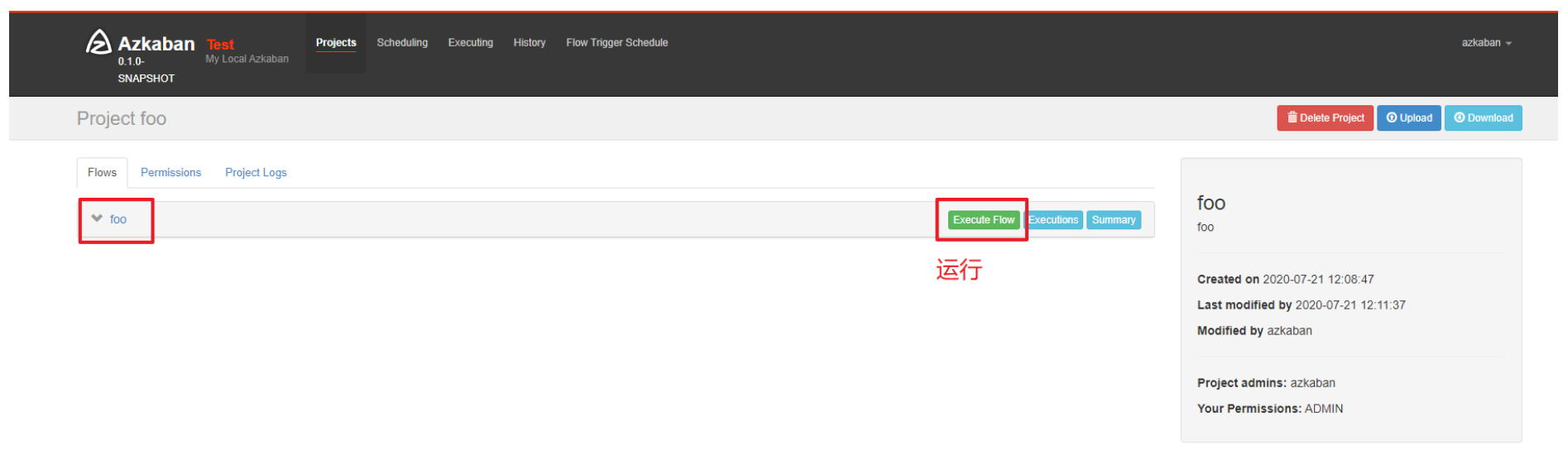

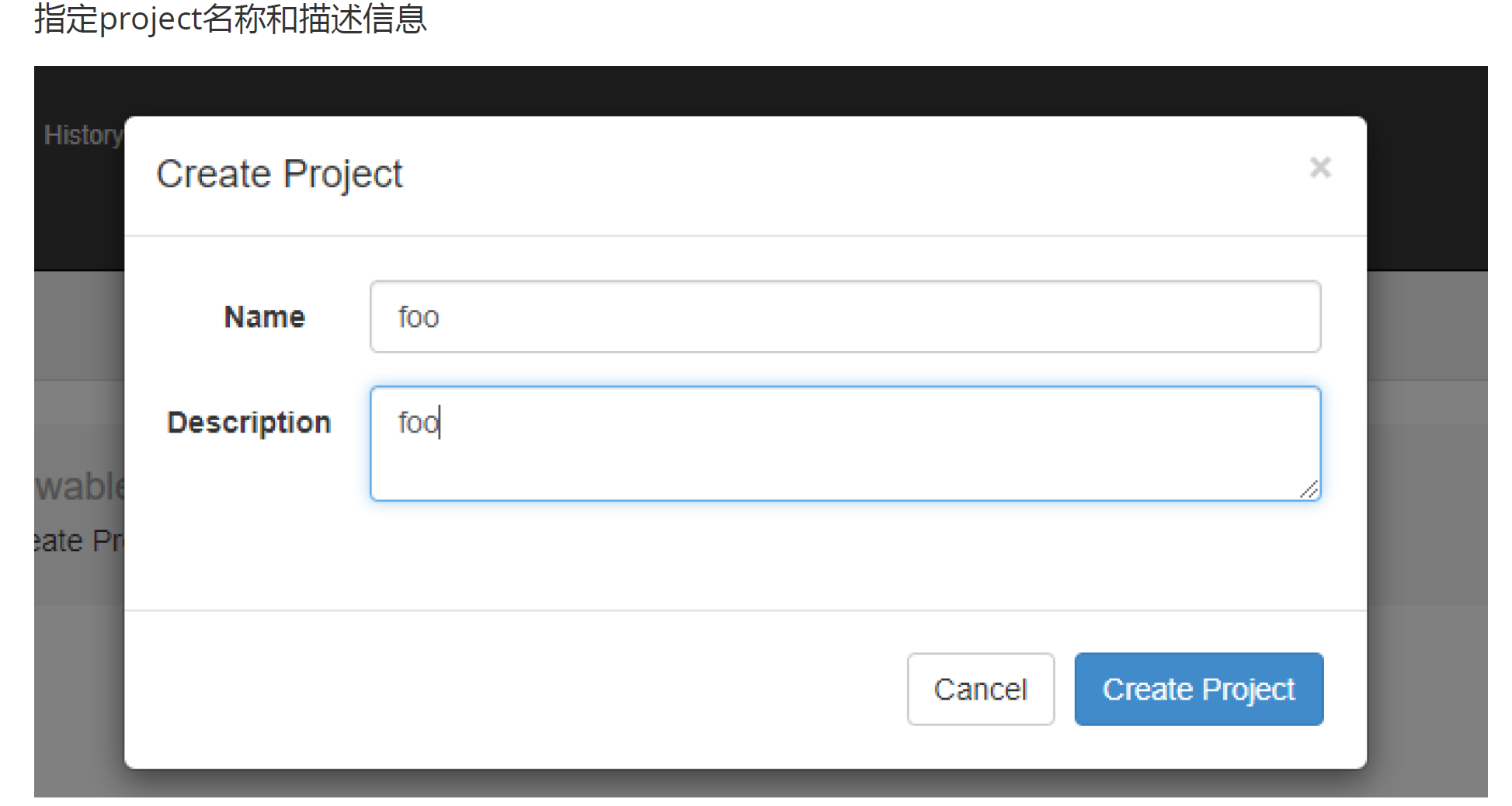

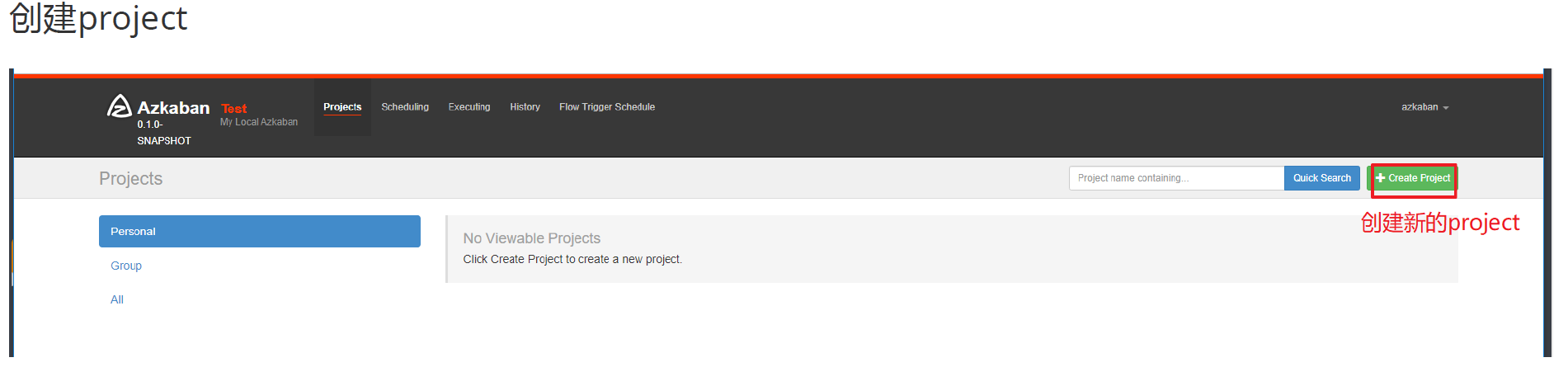

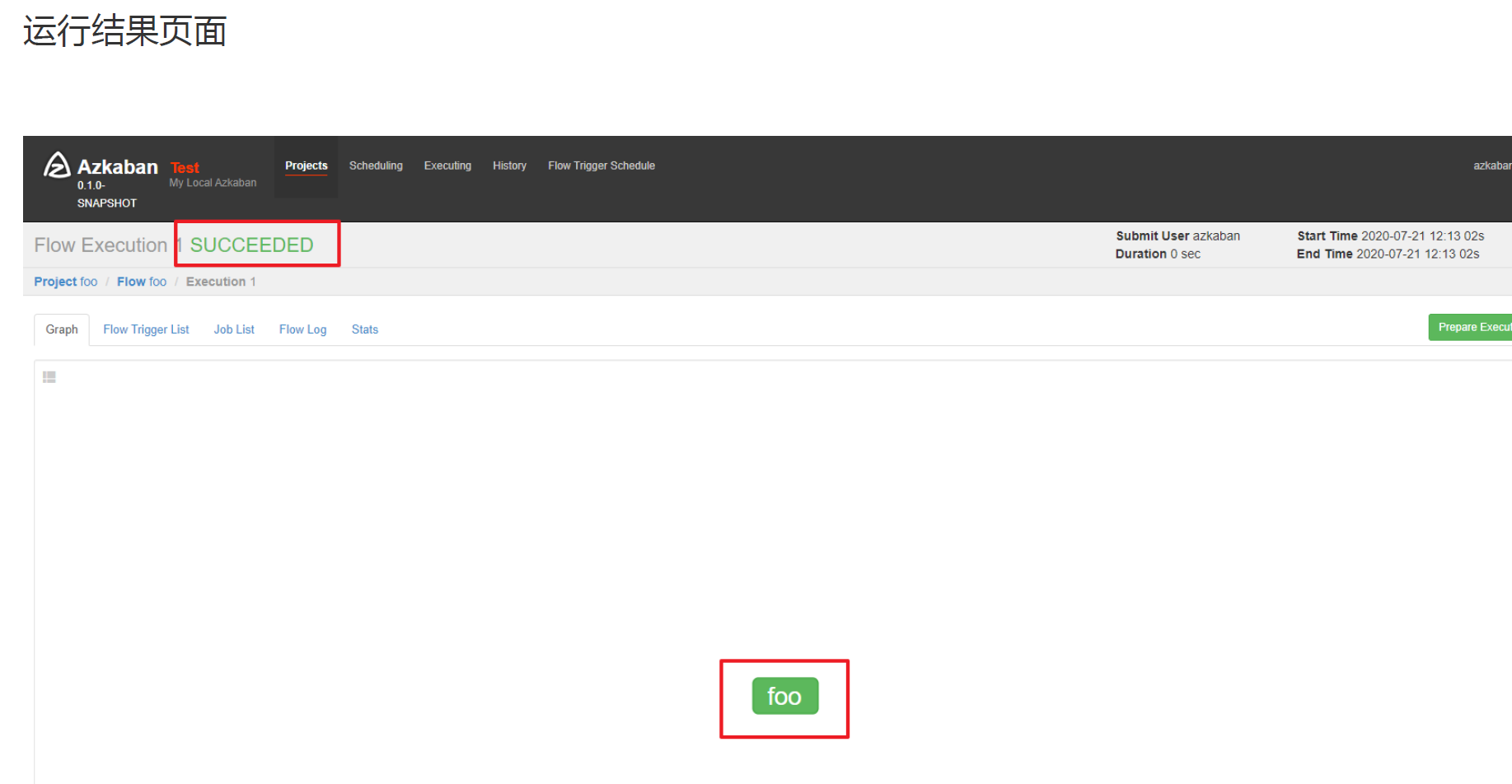

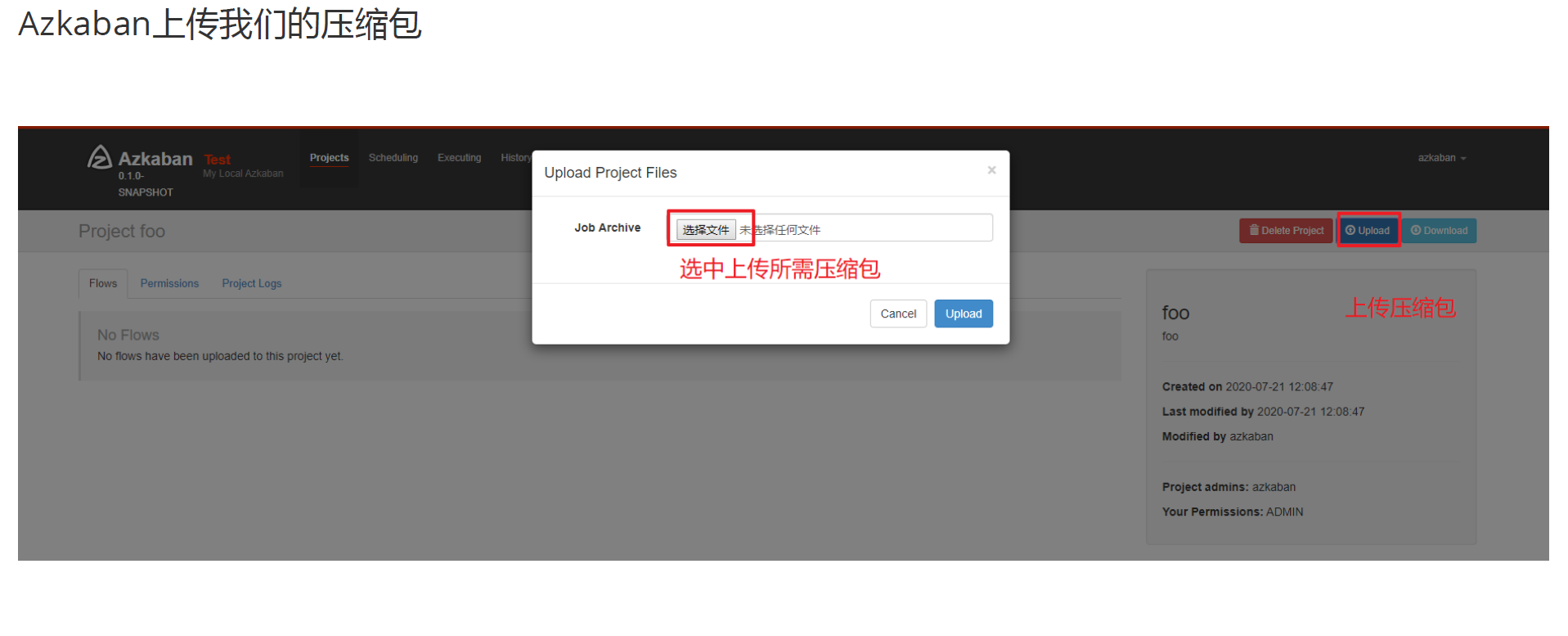

  • 上传压缩包到 Azkaban
    •
    •
    •
    •
    •
    •

3、multiple-executor模式部署

① 安装所需软件

• Azkaban Web服务安装包
  • azkaban-web-server-0.1.0-SNAPSHOT.tar.gz
• Azkaban Exec服务安装包
  • azkaban-exec-server-0.1.0-SNAPSHOT.tar.gz
• sql脚本
  •

节点规划

② 数据库准备

• mysql 安装在 linux123 中
• 先解压数据库的脚本文件 azkaban-db-0.1.0-SNAPSHOT.tar.gz
  • tar -zxvf azkaban-db-0.1.0-SNAPSHOT.tar.gz -C /opt/lagou/servers/azkaban
• 模仿 https://www.yuque.com/lancemai/bigdata/ypkpzf#5q6jH 创建用户 azkaban

• 进入 mysql 客户端：mysql -uazkaban -p12345678 并执行以下命令：

  • 加载初始化 sql 创建表
  • use azkaban; #先创建好数据库 azkaban
    • source /opt/lagou/servers/azkaban/azkaban-db-0.1.0-SNAPSHOT/create-all-sql-0.1.0-SNAPSHOT.sql;

      ③ 配置 Azkaban-web-server

• 进入 linux122 节点，安装Azkaban-web-server

• 解压azkaban-web-server
  • mkdir /opt/lagou/servers/azkaban
  • tar -zxvf azkaban-web-server-0.1.0-SNAPSHOT.tar.gz –C /opt/lagou/servers/azkaban/
• 进入 azkaban-web-server 根目录下
  • cd /opt/lagou/servers/azkaban/azkaban-web-server-0.1.0-SNAPSHOT

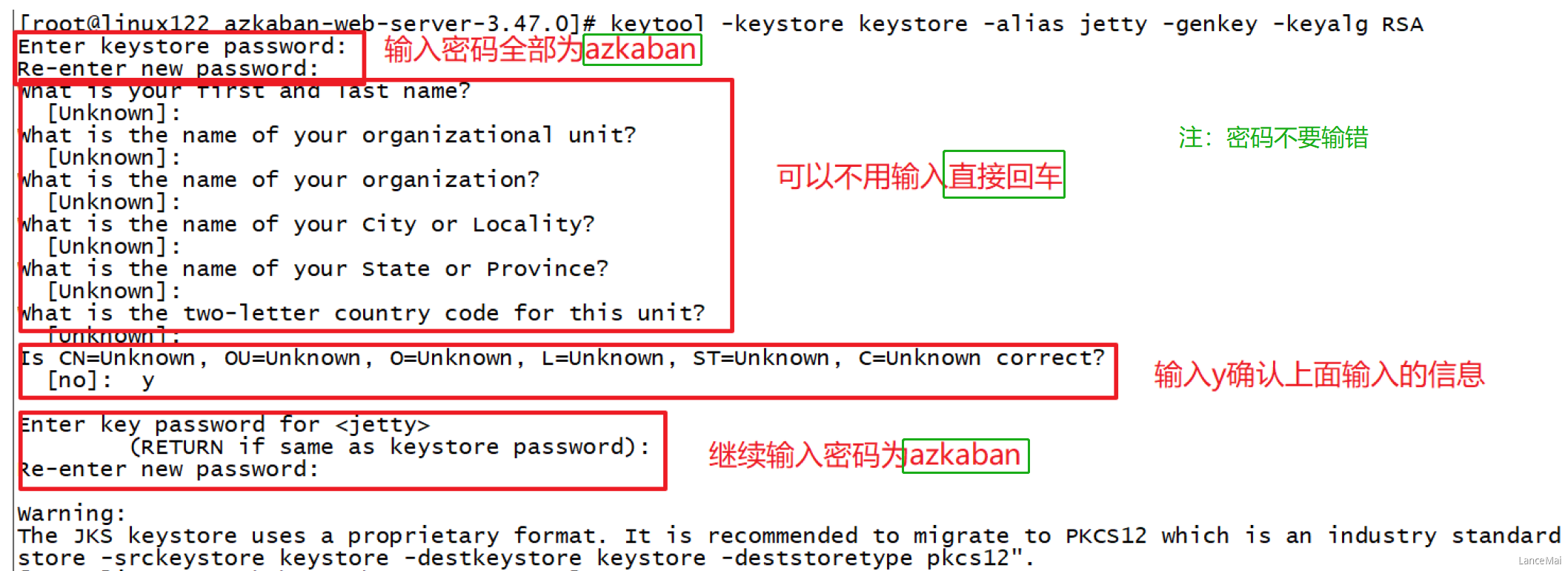

  • 生成 ssl 证书：
    • keytool -keystore keystore -alias jetty -genkey -keyalg RSA

• 注意：运行此命令后，会提示输入当前生成 keystore 的密码及相应信息，输入的密码请记住(所有密码统一为 ：azkaban )
  •
    • 修改 azkaban-web-server 的配置文件
• cd /opt/lagou/servers/azkaban-web-server-3.51.0/conf
• vim azkaban.properties ```shell

  Azkaban Personalization Settings

  azkaban.name=Test azkaban.label=My Local Azkaban azkaban.color=#FF3601 azkaban.default.servlet.path=/index web.resource.dir=web/ default.timezone.id=Asia/Shanghai # 时区注意后面不要有空格 *

Azkaban UserManager class

user.manager.class=azkaban.user.XmlUserManager user.manager.xml.file=conf/azkaban-users.xml

Azkaban Jetty server properties. 开启使用ssl 并且知道端口

jetty.use.ssl=true # ** jetty.port=8443 # ** jetty.maxThreads=25

需要添加的内容 *

KeyStore for SSL ssl相关配置 注意密码和证书路径

jetty.keystore=keystore jetty.password=azkaban jetty.keypassword=azkaban jetty.truststore=keystore jetty.trustpassword=azkaban

Azkaban mysql settings by default. Users should configure their own usernameand password.

database.type=mysql mysql.port=3306 mysql.host=linux123 # ** mysql.database=azkaban # ** mysql.user=azkaban # ** mysql.password=12345678 # ** mysql.numconnections=100

将以下的第二项注释，该项是检查资源的开关

azkaban.use.multiple.executors=true

azkaban.executorselector.filters=StaticRemainingFlowSize,MinimumFreeMemory,CpuStatus # **

azkaban.executorselector.comparator.NumberOfAssignedFlowComparator=1 azkaban.executorselector.comparator.Memory=1 azkaban.executorselector.comparator.LastDispatched=1 azkaban.executorselector.comparator.CpuUsage=1

- 添加属性
   - 在 /opt/lagou/servers/azkaban/**azkaban-web-server**/ 下创建以下目录：
      - `mkdir -p plugins/jobtypes`
   - `cd plugins/jobtypes/`
   - `vim commonprivate.properties`
```shell
azkaban.native.lib=false
execute.as.user=false
memCheck.enabled=false

④ 配置 Azkaban-exec-server

• 安装 Azkaban-exec-server 到 节点 linux121、linux123
• 上传 Azkaban-exec-server 安装包到 linux123 的 /opt/lagou/software
• 解压到 /opt/lagou/server/azkaban/
• 修改azkaban-exec-server的配置文件
  • cd /opt/lagou/servers/azkaban-exec-server-3.51.0/conf
  • vim azkaban.properties ```sql

    Azkaban Personalization Settings

    azkaban.name=Test azkaban.label=My Local Azkaban azkaban.color=#FF3601 azkaban.default.servlet.path=/index web.resource.dir=web/ default.timezone.id=Asia/Shanghai # *

Azkaban UserManager class

user.manager.class=azkaban.user.XmlUserManager user.manager.xml.file=conf/azkaban-users.xml

Loader for projects

executor.global.properties=conf/global.properties azkaban.project.dir=projects

Where the Azkaban web server is located

azkaban.webserver.url=https://linux122:8443 # *

Azkaban mysql settings by default. Users should configure their own username

and password. database.type=mysql mysql.port=3306 mysql.host=linux123 # * mysql.database=azkaban # * mysql.user=azkaban # * mysql.password=12345678 # * mysql.numconnections=100

Azkaban Executor settings

executor.maxThreads=50 executor.port=12321 # **添加内容* executor.flow.threads=30 ```

• 分发exec-server到linux121节点

  • cd /opt/lagou/servers
  • scp -r azkaban linux121:$PWD

    ⑤ 启动服务

• 先启动 exec-server 【linux121、linux123】

  • bin/start-exec.sh

• 再启动 web-server 【linux122】

  • bin/start-web.sh

• 激活我们的exec-server

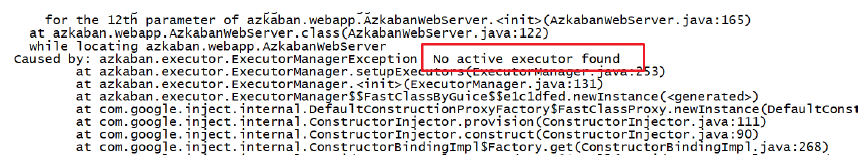

  • 启动webServer之后进程失败消失，可通过安装包根目录下对应启动日志进行排查
    •
  • 因此需要手动激活 executor
    • cd /opt/lagou/servers/azkaban/azkaban-exec-server
    • linux121上执行：curl -G "linux121:$(<./executor.port)/executor?action=activate" && echo
    • linux123上执行：curl -G "linux123:$(<./executor.port)/executor?action=activate" && echo

• 访问地址

  • https://linux122:8443
    • 用户名和密码均为：azkaban

四、使用方法

① shell command 调度

• 同https://www.yuque.com/catdog/hadoop/pedntq#qmbUr

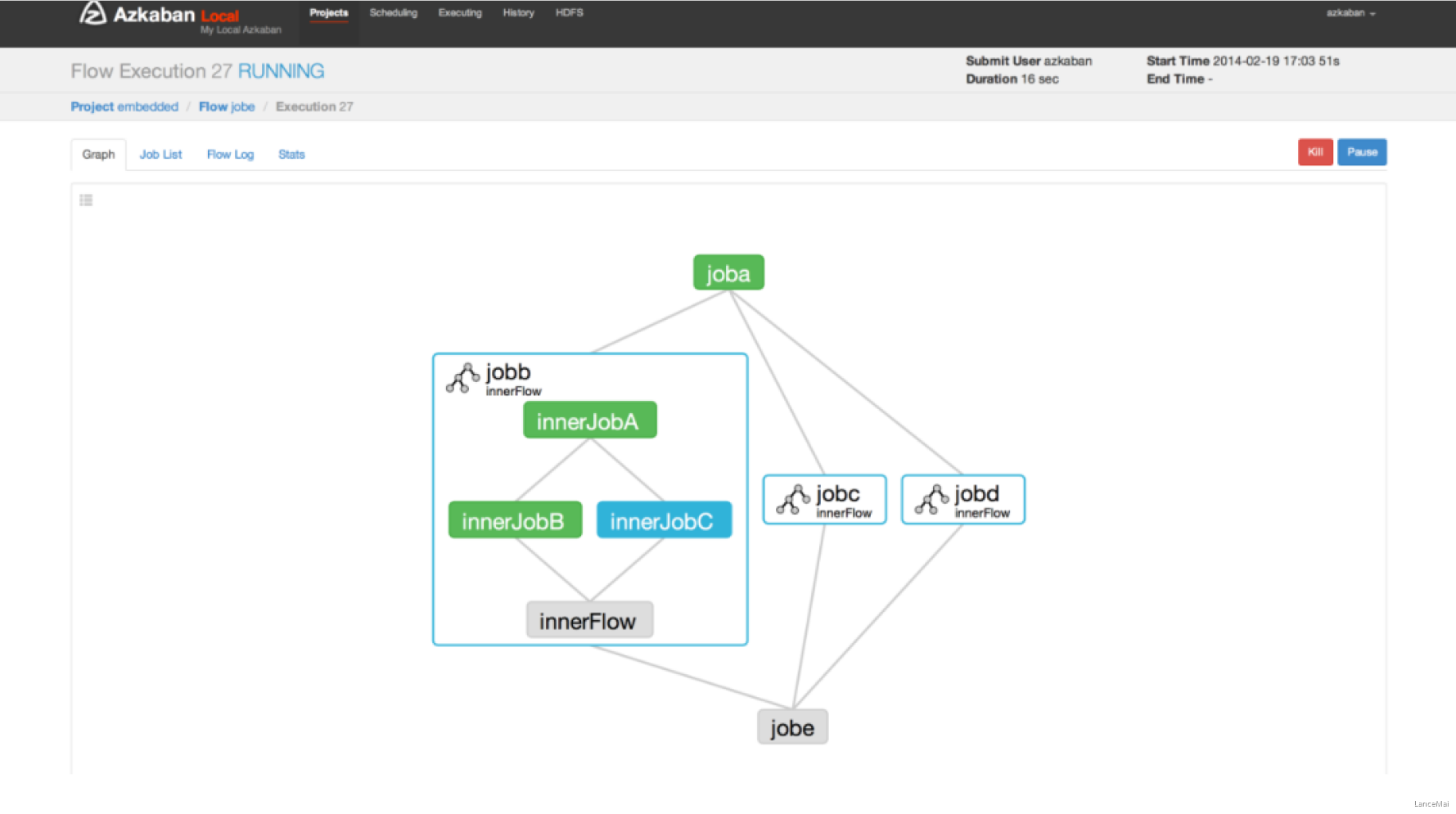

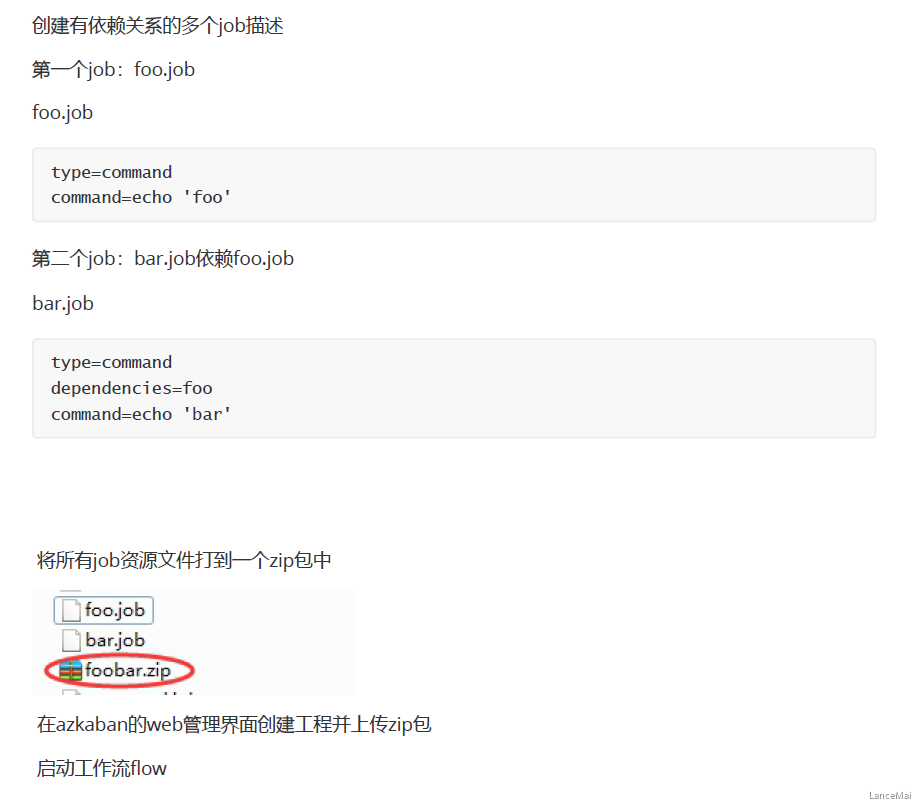

  ② job 依赖调度



  ③ HDFS 任务调度

• 注：command后面的 命令 最好用绝对路径

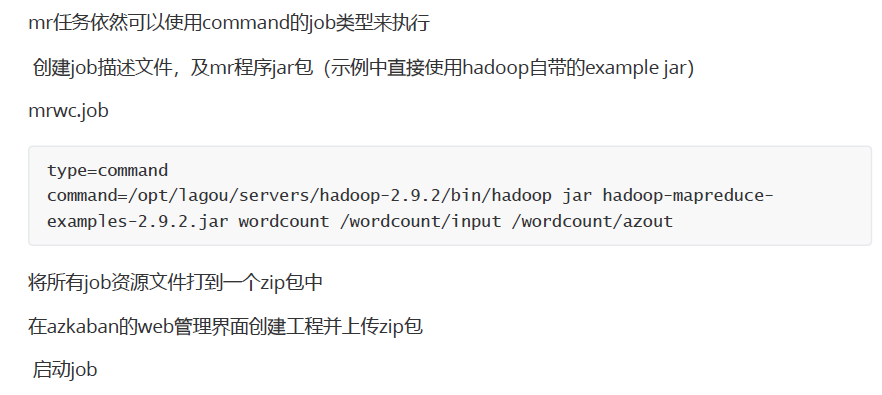

  ④ MAPREDUCE 任务调度


  遇到虚拟机内存不足情况【查看内存命令：free -m 】：

1. 增大机器内存
2. 使用清除系统缓存命令，暂时释放一些内存【L1、L2、L3级缓存】

[root@linux123 mapreduce]# echo 1 >/proc/sys/vm/drop_caches
[root@linux123 mapreduce]# echo 2 >/proc/sys/vm/drop_caches
[root@linux123 mapreduce]# echo 3 >/proc/sys/vm/drop_caches

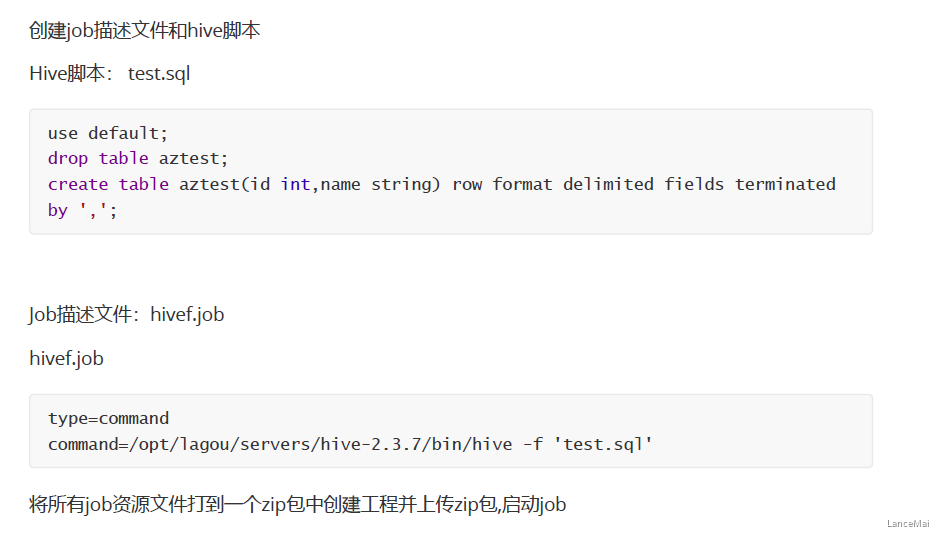

⑤ HIVE 脚本任务调度

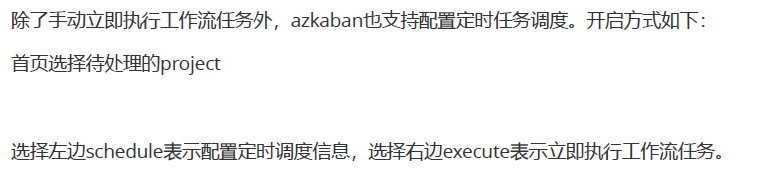

⑥ 定时任务调度

• 网上搜索 cron表达式
